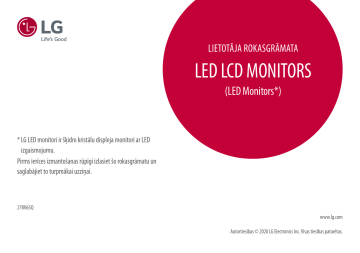

* LG LED monitori ir šķidro kristālu displeja monitori ar LED izgaismojumu.

Pirms ierīces izmantošanas rūpīgi izlasiet šo rokasgrāmatu un saglabājiet to turpmākai uzziņai.

27BN65Q

LiEtotāja rokasGrāmata

LED LCD moNitors

(LED monitors*)

www.lg.com

autortiesības © 2020 LG Electronics inc. Visas tiesības paturētas.

2

SaturS

LiCENCE ...................................................... 2

moNtāŽa UN saGataVoŠaNa .................. 3

moNitora LiEtoŠaNa............................... 9

LiEtotāja iEstatĪjUmi ............................ 11

ProBLĒmU NoVĒrŠaNa .......................... 22

iZstrāDājUma sPECiFikāCija ............... 24

LICENCE

katram modelim ir atšķirīgas licences. Papildinformāciju par licenci skatiet tīmekļa vietnē www.lg.com

.

the terms HDmi and HDmi High-Definition multimedia interface, and the HDmi Logo are trademarks or registered trademarks of

HDmi Licensing administrator, inc. in the United states and other countries.

the superspeed UsB trident logo is a registered trademark of UsB implementers Forum, inc.

MONtĀŽa uN SaGataVOŠaNa

uZMaNĪBu!

• Vienmēr izmantojiet oriģinālas sastāvdaļas, lai garantētu drošību un ierīces veiktspēju.

• Visi bojājumi un traumas, kas radušies neoriģinālo piederumu lietošanas dēļ, garantijā netiek segti.

• ir ieteicams izmantot komplektā iekļautos komponentus.

• izmantojot ģeneriskus kabeļus, ko LG nav apstiprinājis, ekrānā var neparādīties attēls vai attēlā var būt trokšņi.

• attēli šajā rokasgrāmatā atspoguļo standarta procedūras, tāpēc to izskats var atšķirties no faktiskās ierīces.

• Uzstādot produktu, neapstrādājiet skrūves ar svešām vielām (eļļām, smērvielām utt.). (Pretējā gadījumā sabojāsiet produktu.)

• Pārmērīgi pievelkot skrūves, var sabojāt monitoru. Uz šādi radītiem bojājumiem neattiecas ierīces garantija.

• Nenesiet monitoru otrādi, turot to tikai aiz pamatnes. Šādi monitors var izkrist no statīva, radot traumas.

• Ceļot vai pārvietojot monitoru, nepieskarieties monitora ekrānam. Pret monitora ekrānu pielietotais spēks var radīt tā bojājumu.

PIEZĪME

• sastāvdaļu izskats var atšķirties no šeit attēlotā.

• Lai uzlabotu ierīces darbību, visu izstrādājuma informāciju un specifikācijas, kas iekļautas šajā rokasgrāmatā, var mainīt bez iepriekšēja brīdinājuma.

• Lai iegādātos papildu piederumus, apmeklējiet elektronikas veikalu vai tiešsaistes iepirkšanās vietni vai arī sazinieties ar mazumtirgotāju, pie kura iegādājāties šo ierīci.

• iekļautais strāvas vads var atšķirties atkarībā no reģiona.

atbalstītie draiveri un programmatūra

jūs varat lejupielādēt un instalēt jaunāko versiju no LGE tīmekļa vietnes ( www.lg.com

).

Draiveri un programmatūra monitora draiveris onscreen Control

Dual Controller instalēšanas prioritāte ieteicams ieteicams izvēles

3

4

Izstrādājuma un pogu apraksts Monitora pārvietošana un pacelšana

Pārvietojot vai paceļot monitoru, ievērojiet šos norādījumus, lai nesaskrāpētu vai nesabojātu monitoru un droši pārvietotu neatkarīgi no formas vai izmēriem.

• Pirms pārvietošanas monitoru ir ieteicams ievietot oriģinālajā kastē vai iepakojumā.

• Pirms monitora pārvietošanas vai pacelšanas atvienojiet strāvas vadu un visus pārējos kabeļus.

• stingri turiet monitora korpusa apakšu un sānus. Neturiet aiz paneļa.

• turot monitoru, ekrānam ir jābūt vērstam prom no jums, lai novērstu tā saskrāpēšanu.

• Pārvadājot monitoru, sargiet to no triecieniem un pārliekas vibrācijas.

• Pārvietojot monitoru, turiet to vertikāli. Nekad nenovietojiet monitoru uz sāniem un nesasveriet to.

Kursorsviras poga

Kā lietot kursorsviras pogu

jūs varat ērti regulēt monitora funkcijas, nospiežot kursorsviras pogu vai kustinot to ar pirkstu pa kreisi/pa labi/ augšup/lejup.

Pamatfunkcijas

Ieslēgšana

Izslēgšana

/

Skaļuma regulēšana

PIEZĪME

• kursorsviras poga ir novietota monitora apakšā.

Vienu reizi nospiediet kursorsviras pogu, lai ieslēgtu monitoru.

ar pirkstu vienu reizi nospiediet kursorsviras pogu un turiet nospiestu vairāk kā 3 sekundes, lai izslēgtu monitoru.

skaļumu varat regulēt, virzot kursorsviras pogu pa kreisi/ pa labi.

uZMaNĪBu!

• Cik vien iespējams, izvairieties no pieskaršanās monitora ekrānam.

Šādi var sabojāt ekrānu vai dažus no pikseļiem, kas tiek izmantoti attēlu izveidei.

• ja monitora paneli izmantojat bez statīva pamatnes, kursorsviras pogas dēļ monitors var kļūt nestabils un nokrist, šādi sabojājot monitoru un radot traumas. turklāt šādi kursorsviras poga var darboties nepareizi.

Novietošana uz galda

• Paceliet monitoru un novietojiet to uz galda vertikāli. Novietojiet vismaz 100 mm attālumā no sienas, lai nodrošinātu pietiekamu ventilāciju.

Statīva augstuma regulēšana

1 Novietojiet pie statīva pamatnes piestiprināto monitoru vertikāli.

2 Noteikti turiet monitoru ar abām rokām un kontrolējiet to.

100 mm

Maksimums 130,0 mm

100 mm

100 mm

100 mm

BrĪDINĀJuMS

• Pielāgojot ekrāna augstumu, nelieciet savu roku uz statīva korpusa, lai nesavainotu pirkstus.

uZMaNĪBu!

• Pirms monitora pārvietošanas vai uzstādīšanas atvienojiet strāvas vadu. Pastāv elektrošoka risks.

• Noteikti izmantojiet produkta komplektā iekļauto strāvas vadu un pievienojiet to iezemētai sienas kontaktligzdai.

• ja nepieciešams cits strāvas vads, lūdzu, sazinieties ar vietējo izplatītāju vai tuvāko mazumtirdzniecības veikalu.

5

6

Leņķa regulēšana

1 Novietojiet pie statīva pamatnes piestiprināto monitoru vertikāli.

2 Noregulējiet ekrāna leņķi.

Lai nodrošinātu vislabāko ekrāna redzamību, to iespējams noliekt uz priekšu un atpakaļ no -5° līdz 35°.

35 ° -5°

Grozāmais paliktnis

• redzamais attēls var atšķirties no jūsu monitora.

1 Groziet par 355 grādiem un novietojiet monitoru sev visatbilstošākajā leņķī.

BrĪDINĀJuMS

• Lai ekrāna regulēšanas laikā netraumētu pirkstus, neturiet monitora rāmja apakšdaļu, kā parādīts apakšējā attēlā.

• monitora leņķa regulēšanas laikā nepieskarieties ekrānam un nespiediet to.

aizmugure Priekšpuse

BrĪDINĀJuMS

• Lai ekrāna regulēšanas laikā netraumētu pirkstus, neturiet monitora rāmja apakšdaļu, kā parādīts attēlā zemāk.

• monitora leņķa regulēšanas laikā nepieskarieties ekrānam un nespiediet to.

35 ° -5°

Kensington slēdzenes izmantošana

kensingtonas (kensington) drošības sistēmas savienotājs atrodas monitora aizmugurē.

Papildinformāciju par uzstādīšanu un lietošanu skatiet kensington slēdzenes lietotāja rokasgrāmatā vai apmeklējiet tīmekļa vietni http://www.kensington.com

.

savienojiet monitoru ar galdu, izmantojot kensington drošības sistēmas kabeli.

Sienas montāžas plāksnes uzstādīšana

Šis monitors atbilst prasībām attiecībā uz sienas montāžas plāksni un citām saderīgām ierīcēm.

PIEZĪME

• sienas montāžas plāksne ir jāiegādājas atsevišķi.

• Papildinformāciju par uzstādīšanu skatiet sienas montāžas plāksnes uzstādīšanas rokasgrāmatā.

• Esiet uzmanīgs un nepielietojiet pārmērīgu spēku, uzstādot sienas montāžas plāksni, jo tā varat radīt bojājumus ekrānam.

• Pirms monitora uzstādīšanas uz sienas stiprinājuma noņemiet statīvu, veicot tā pievienošanas darbības pretējā secībā.

uzstādīšanas pie sienas

Lai nodrošinātu pietiekamu ventilāciju, uzstādiet monitoru vismaz 100 mm attālumā no sienas un atstājiet aptuveni 100 mm brīvu vietu abās monitora pusē. Detalizētus uzstādīšanas norādījumus var iegūt vietējā mazumtirdzniecības veikalā. informāciju par slīpai sienai paredzēta montāžas kronšteina uzstādīšanu skatiet rokasgrāmatā.

PIEZĪME

• kensington drošības sistēma ir papildu piederums. Papildu piederumus varat iegādāties lielākajā daļā elektronikas preču veikalu.

PIEZĪME

• Ekrāna labo vai kreiso pusi var nedaudz pagriezt uz augšu vai uz leju (līdz 3° leņķim). Pielāgojiet ekrāna horizontālo līmeni.

Monitora augšdaļa

100 mm

100 mm

100 mm

100 mm

7

8

Lai monitoru uzstādītu pie sienas, monitora aizmugurē piestipriniet sienas montāžas kronšteinu

(papildaprīkojums).

Pārliecinieties, vai sienas montāžas kronšteins ir stingri piestiprināts pie monitora un sienas.

Sienas statīvs (mm)

Standarta skrūve

Skrūvju skaits

Sienas montāžas plāksne

(papildaprīkojums)

100 x 100 m4 x L10

4

LsW 149

PIEZĪME

• skrūves, kas neatbilst VEsa standartiem, var sabojāt ierīci un izraisīt nepareizu monitora darbību. LG Electronics neatbild par jebkādiem bojājumiem, kas saistīti ar nestandarta skrūvju izmantošanu.

• sienas montāžas komplektā ir iekļauta uzstādīšanas rokasgrāmata un visas nepieciešamās detaļas.

• sienas montāžas kronšteins ir papildu piederums. Papildu piederumus varat iegādāties pie vietējā izplatītāja.

• katram sienas montāžas kronšteinam var būt atšķirīga garuma skrūves. Lietojot skrūves, kuru garums pārsniedz standndarta garumu, varat sabojāt izstrādājuma iekšpusi.

• Papildinformāciju skatiet sienas montāžas kronšteina lietotāja rokasgrāmatā.

uZMaNĪBu!

• Lai novērstu elektriskās strāvas trieciena risku, pirms monitora pārvietošanas vai uzstādīšanas atvienojiet strāvas vadu.

• Uzstādot monitoru pie griestiem vai slīpas sienas, monitors var nokrist, radot traumas. izmantojiet tikai LG apstiprinātu sienas stiprinājumu un sazinieties ar vietējo izplatītāju vai kvalificētu personālu.

• Pārmērīgi pievelkot skrūves, var sabojāt monitoru. Uz šādi radītiem bojājumiem neattiecas ierīces garantija.

• izmantojiet tādu sienas montāžas kronšteinu un skrūves, kas atbilst VEsa standartiem. ierīces garantija neattiecas uz bojājumiem, kas radušies, lietojot nepiemērotas sastāvdaļas vai nepareizi lietojot.

• mērot no monitora aizmugures, katras skrūves garumam jābūt 8 mm vai mazāk.

sienas montāžas plāksne monitora aizmugure sienas montāžas plāksne monitora aizmugure standarta skrūve: m4 x L10 maksimums 8 mm

MONItOra LIEtOŠaNa

• Šīs rokasgrāmatas attēlos redzamais var atšķirties no faktiskā izstrādājuma.

Nospiediet kursorsviras pogu, atveriet sadaļu Settings (Iestatījumi) Input (Ieeja) un izvēlieties ieejas opciju.

uZMaNĪBu!

• ilgstoši nespiediet uz ekrāna. tas var izraisīt attēla kropļojumu.

• Uz ekrāna ilgstoši nerādiet nekustīgu attēlu. tas var izraisīt attēla aizturēšanu. ja iespējams, izmantojiet datora ekrānsaudzētāju.

• ja kontaktligzdai pievienojat strāvas vadu, izmantojiet zemētu (3 atveru) daudzkontaktu ligzdu vai zemētu sienas kontaktligzdu.

• Vietās, kur ir zema temperatūra, monitors ieslēgšanas brīdī var mirgot. tā ir normāla parādība.

• Dažkārt ekrānā var parādīties sarkani, zaļi vai zili punkti. tā ir normāla parādība.

DisplayPort savienojums

Pārraida digitālos video un audio signālus no datora uz monitoru.

PIEZĪME

• atkarībā no datora DP (DisplayPort) versijas var nebūt video vai audio izejas.

• ja lietojat mini DisplayPort izvades grafikas karti, izmantojiet mini DP uz DP (mini DisplayPort uz DisplayPort) kabeli vai spraudni, kas atbalsta DisplayPort 1.4. (jāpērk atsevišķi)

Savienošana ar datoru

• Šajā monitorā ir atbalstīta funkcija Plug and Play*.

* Plug and Play: Funkcija, kas ļauj pievienot ierīci datoram, neveicot pārkonfigurēšanu un neinstalējot manuālus draiverus.

HDMI savienojums

Pārraida digitālos video un audio signālus no datora uz monitoru.

uZMaNĪBu!

• izmantojot DVi–HDmi/DP (DisplayPort)–HDmi kabeli, var rasties saderības problēmas.

• izmantojiet sertificētu kabeli ar HDmi logotipu. ja neizmantosiet sertificētu HDmi kabeli, ekrānā var nebūt redzams attēls un iespējama savienojuma kļūda.

• ieteicamie HDmi kabeļu veidi

ātrdarbīgs HDmi ® / tm kabelis

ātrdarbīgs HDmi ® / tm kabelis ar Ethernet

9

10

Pievienošana aV ierīcēm

HDMI savienojums

HDmi pārraida digitālus video un audio signālus no aV ierīces uz monitoru.

PIEZĪME

• izmantojot DVi–HDmi/DP (DisplayPort)–HDmi kabeli, var rasties saderības problēmas.

• izmantojiet sertificētu kabeli ar HDmi logotipu. ja neizmantosiet sertificētu HDmi kabeli, ekrānā var nebūt redzams attēls un iespējama savienojuma kļūda.

• ieteicamie HDmi kabeļu veidi

ātrdarbīgs HDmi ® / tm kabelis

ātrdarbīgs HDmi ® / tm kabelis ar Ethernet

Piederumu savienošana

uSB kabeļa savienošana

Produkta UsB ports darbojas kā UsB centrmezgls.

Lai lietotu UsB 3.0, pievienojiet produkta komplektā iekļauto a-B tipa UsB 3.0 kabeli datoram.

Perifērijas ierīces, kas ir pievienotas UsB ieejas portam, var kontrolēt no datora.

PIEZĪME

• Pirms produkta lietošanas noteikti instalējiet jaunāko Windows os servisa pakotni.

• Perifērijas ierīces jāiegādājas atsevišķi.

• UsB portam var pievienot tastatūru, peli vai UsB ierīci.

uZMaNĪBu!

Piesardzības pasākumi, lietojot UsB ierīc

• UsB ierīce ar instalētu automātiskās atpazīšanas programmu vai savu draiveri, iespējams, netiks atpazīta.

• Dažas UsB ierīces, iespējams, netiek atbalstītas vai nedarbosies pareizi.

• ieteicams izmantot UsB centrmezglu vai cieto disku ar pieslēgtu enerģijas avotu. (ja ir nepietiekams enerģijas avots, UsB ierīce, iespējams, netiks atpazīta pareizi.)

austiņu pievienošana

savienojiet piederumus ar monitoru, izmantojot austiņu portu.

PIEZĪME

• Perifērijas ierīces jāiegādājas atsevišķi.

• atkarībā no datora un ārējās ierīces audio iestatījumiem austiņu un skaļruņa funkcijas var būt ierobežotas.

• Leņķveida spraudņa austiņu lietošana var radīt problēmas, savienojot citu ārēju ierīci ar monitoru. tāpēc ieteicams lietot taisna spraudņa austiņas.

Leņķveida spraudnis taisni

(ieteicams)

LIEtOtĀJa IEStatĪJuMI

PIEZĪME

• jūsu monitora displejs var nedaudz atšķirties no šajā rokasgrāmatā attēlotā.

Galvenās izvēlnes aktivizēšana

1 Nospiediet kursorsviras pogu monitora apakšā.

2 Virziet kursorsviru augšup/lejup, pa kreisi/pa labi, lai iestatītu opcijas.

3 Nospiediet kursorsviras pogu vēlreiz, lai izietu no galvenās izvēlnes.

Kursorsviras poga

Poga Izvēlnes statuss

Galvenā izvēlne atspējota iespējo galveno izvēlni.

apraksts

Galvenā izvēlne iespējota iziet no galvenās izvēlnes.

(turiet pogu nospiestu vairāk kā 3 sekundes, lai izslēgtu monitoru. Šādi jebkurā laikā varat izslēgt monitoru - arī tad, ja ekrāna displejs ir ieslēgts).

Galvenā izvēlne atspējota regulē monitora skaļuma līmeni.

Galvenā izvēlne iespējota atver funkciju Input (Ieeja) .

Galvenā izvēlne atspējota regulē monitora skaļuma līmeni.

Galvenā izvēlne iespējota atver Settings (Iestatījumi) funkcijas.

Galvenā izvēlne atspējota Parāda informāciju par pašreizējo ieeju.

Galvenā izvēlne iespējota izslēdz monitoru.

Galvenā izvēlne atspējota Parāda informāciju par pašreizējo ieeju.

Galvenā izvēlne iespējota Šādi tiek atvērta funkcija Picture Mode (attēla režīms) .

11

12

Galvenās izvēlnes funkcijas

Galvenā izvēlne

Input (Ievade)

Power Off (Izslēgšana)

Settings (Iestatījumi)

Picture Mode (Attēla režīms)

Exit (Iziet)

Iestata ievades režīmu.

Izslēdz monitoru.

Konfigurē ekrāna iestatījumus.

Iestata attēla režīmu.

Iziet no galvenās izvēlnes.

Picture Mode

Izvēlnes iestatījumi

1 Lai skatītu izvēlni ekrāna displeja izvēlni, nospiediet kursorsviras pogu monitora apakšā un atveriet Settings (Iestatījumi) .

2 Virziet kursorsviru augšup/lejup, pa kreisi/pa labi, lai iestatītu opcijas.

3 Lai atgrieztos augšējā izvēlnē vai iestatītu citus izvēlnes elementus, virziet kursorsviru uz vai nospiediet ( ).

4 Ja vēlaties iziet no Ekrāna displeja izvēlnes, virziet kursorsviru uz , līdz esat izgājis.

Quick Settings Input Picture Sound General

Apraksts

Quick Settings (Ātrie iestatījumi)

Settings (Iestatījumi) > Quick

Settings (Ātrie iestatījumi)

Brightness (Spilgtums)

Contrast (Kontrasts)

Koriģē ekrāna kontrastu un spilgtumu.

Volume (Skaļums)

Apraksts

Koriģē skaļumu.

PIezīme

• Varat pielāgot opcijas mute (Izslēgt skaņu) / Unmute (Ieslēgt skaņu) , virzot kursorsviras pogu uz izvēlnē Skaļums.

Color Temp (Krāsas temperatūra) maxxAudio

Custom

Warm medium

Cool manual

On (Ieslēgt)

Off (Izslēgt)

Lietotājs to var noregulēt uz sarkanu, zaļu vai zilu.

Iestata ekrāna krāsu sarkanīgā tonī.

Iestata ekrāna krāsu sarkanīgā un zilganā tonī.

Iestata ekrāna krāsu zilganā tonī.

Lietotājs var precīzi regulēt krāsu temperatūru.

MaxxAudio® no Waves, Tehniskā GRAMMY Apbalvojuma® saņēmējs ir studio kvalitātes skaņu instrumentu komplekts paredzēts lieliskai skaņas izbaudīšanai.

Atslēdz MaxxAudio funkciju.

13

14

Input (Ieeja)

Settings (Iestatījumi) > Input (Ieeja)

Input List (Ievades Saraksts)

Aspect Ratio (Attēla formāts)

Atlasa ieejas režīmu.

Regulē ekrāna malu attiecību.

Full Wide (Pilns platums)

Original (Oriģināls)

Just Scan

Apraksts

Parāda video platekrāna režīmā neatkarīgi no video signāla ieejas.

Parāda video atbilstoši ieejas video signāla skata koeficientam.

Skata koeficients netiek regulēts atbilstoši oriģinālam.

PIezīme

• Displejs var izskatīties vienādi, ja ir izvēlēta iespēja Full Wide , Original (Oriģināls) un Just Scan ar ieteicamo izšķirtspēju (2560 x 1440)

• FreeSync režīmā nav pieejama Just Scan izvēlne. (Ejiet uz Picture(Attēls) → Game Adjust(Spēles pielāgojumi) → FreeSync , lai iestatītu no On (Ieslēgt) uz Off(Izslēgts) )

Picture (Attēls)

PIezīme

• Ja Picture mode (Attēla režīms) tiek mainīts, ekrāns var mirgot vai tas var ietekmēt Jūsu personālā datora ekrāna izšķirtspēju.

Settings (Iestatījumi) > Picture

(Attēls)

Picture mode (Attēla režīms)

Custom (Pielāgots)

Vivid (Spilgts)

HDR effect (HDR efekts)

Reader (Lasītājs)

Cinema (Kino)

FPS

RTS

Color Weakness (Krāsu vājums)

Apraksts

Ļauj lietotājam regulēt katru elementu.

Palielina kontrastu, spilgtumu un asumu, lai iegūtu spilgtus attēlus.

Optimize ekrānu augstas dinamikas attēlam.

Optimizē ekrānu priekš dokumentu skatīšanas. Jūs varat padarīt ekrānu spilgtāku OSD izvēlnē.

Optimizē ekrānu video skatīšanai.

Optimizēts priekš FPS spēlēm.

Šis režīms ir optimizēts priekš RTS Game (RTS Spēles).

Šis režīms ir paredzēts lietotājiem, kuri nespēj atšķirt starp zaļo un sarkano krāsu. Tas ļauj lietotājiem ar krāsas vājumu atšķirt šīs divas krāsas.

15

16

[Attēla režīma HDR signāls]

Settings (Iestatījumi) > Picture

(Attēls)

Picture mode (Attēla režīms)

Apraksts

Custom

Vivid

Cinema

FPS

RTS

Ļauj lietotājam regulēt katru elementu.

Optimizē ekrānu spilgtām HDR krāsām.

Optimizē ekrānu HDR video skatīšanai.

Šis režīms ir optimizēts FPS spēlēm. Tas ir piemērots ļoti tumšām FPS spēlēm.

Šis režīms ir optimizēts RTS spēlēm.

PIezīme

• HDR saturs var netikt parādīts pareizi atkarībā no operētājsistēmas Windows 10 iestatījumiem; lūdzu, pārbaudiet HDR ieslēgšanas/izslēgšanas iestatījumus operētājsistēmā Windows.

• Ieslēdzot HDR funkciju, teksta vai attēla kvalitāte var būt zema grafikas kartes veiktspējas dēļ.

• Kad HDR funkcija ir ieslēgta, mainot monitora ieeju vai ieslēdzot/izslēdzot, ekrāns var ņirbēt grafiskās kartes veiktspējas dēļ.

Settings (Iestatījumi) > Picture

(Attēls)

Picture Adjust (Attēla regulēšana)

Brightness (Spilgtums)

Contrast (Kontrasts)

Sharpness (Asums)

SUPeR ReSOLUTION+

Black Level (melnās krāsas līmenis)

DFC

Apraksts

Koriģē ekrāna kontrastu un spilgtumu.

Regulē ekrāna asumu.

High (Augsts) middle (Vidējs)

Low (zems)

Off (Izslēgt)

Optimizē ekrānu, nodrošinot kristāldzidrus attēlus. Vislabāk noder augstas izšķirtspējas video vai spēlēm.

Optimizē ekrānu komfortablai skatīšanai, rādot attēlus vidējā līmenī starp zemu un augstu režīmu.

Vislabāk noder UCC vai SD video skatīšanai.

Optimizē ekrānu vienmērīgiem un dabiskiem attēliem. Vislabāk noder nekustīgiem attēliem vai attēliem ar maz kustībām.

Parāda visbiežāk izmantotajā iestatījumā. Atspējo SUPeR ReSOLUTION+ .

PIezīme

• Tā kā šī funkcija ir paredzēta, lai paaugstinātu asumu zemas izšķirtspējas attēlos, nav ieteicams izmantot šo funkciju normālam tekstam vai darbvirsmas ikonām. To darot, iespējams panākt nevajadzīgi augstu asumu.

Iestata nobīdes līmeni (tikai HDMI).

• Nobīde: videosignālā šī ir tumšākā krāsa, kādu var parādīt monitorā.

Saglabā ekrāna pašreizējo kontrasta attiecību.

High (Augsts)

Low (zems)

On (Ieslēgt)

Samazina melnās krāsas līmeni un palielina baltās krāsas līmeni ekrāna pašreizējā kontrasta attiecībā.

Automātiski pielāgo spilgtumu atbilstoši ekrānam.

Off (Izslēgts) Izslēdz funkciju DFC .

17

18

Settings (Iestatījumi) > Picture

(Attēls)

Game Adjust

Response Time (Reakcijas laiks)

FreeSync

Black Stabilizer

(melnā stabilizators)

Apraksts

Iestata parādīto attēlu reakcijas laiku, vadoties pēc ekrāna attēla kustības.

Parastā vidē ieteicams izmantot iestatījumu Fast . Aktīvu kustību gadījumā ieteicams izmantot iestatījumu Faster .

Iestatījums Faster var izraisīt attēla aizturēšanu.

Faster (Ātrāk) Iestata Faster (ātrāk) reakcijas laiku.

Fast (Ātrs) Iestata Fast (Ātrs) reakcijas laiku.

Normal (Normāls) Iestata Normal (Normāls) reakcijas laiku.

Off (Izslēgt) Neizmanto reakcijas laika uzlabošanas funkciju.

Apgādā ar viengabalainiem un dabīgiem attēliem, sinhronizējot vertikālo frekvenci un ievades signālu ar izvades signālu.

UzmANīBU

• Atbalstītais interfeiss: DisplayPort,HDMI.

• Atbalstītā grafiskā karte: Nepieciešama grafiskā karte, kas atbalsta AMD FreeSync.

• Atbalstītā versija: Pārliecinieties, vai esat veikuši atjauninājumus grafiskās kartes draiverim uz tā jaunāko versiju.

• Lai iegūtu vairāk informācijas vai veiktu pieprasījumus, izmantojiet AMD mājaslapu: http://www.amd.com/FreeSync.

On (Ieslēgt)

Off (Izslēgts)

FreeSync funkcija ieslēgta.

FreeSync funkcija izslēgta.

Jūs varat regulēt melnās krāsas kontrastu, lai uzlabotu redzamību tumšās ainās.

Palielinot Black Stabilizer (melnā stabilizētājs) vērtību, zemā pelēkā līmeņa zona ekrānā kļūst spilgtāka.

(Tumšu spēļu ekrānos varat viegli atšķirt priekšmetus.)

Samazinot Black Stabilizer (melnā stabilizētājs) vērtību, tiek padarīta tumšāka zemā pelēkā līmeņa zona un palielināts dinamiskais kontrasts ekrānā.

Settings (Iestatījumi) > Picture

(Attēls)

Color Adjust (Krāsu pielāgošana)

Picture Reset (Attēla atiestate)

Settings (Iestatījumi) > Sound

Volume maxxAudio

Gamma

Color Temp (Krāsu temperatūra)

Red (Sarkans)/Green (zaļš)/Blue (zils)

Six Color (Sešas krāsas)

Do you want to reset your picture settings?

(Vai vēlaties atiestatīt savus attēla iestatījumus?)

Apraksts mode 1 (1. režīms), mode 2 (2. režīms), mode 3 (3. režīms)

Jo augstāka gammas vērtība, jo tumšāks ir attēls. Jo zemāka gammas vērtība, jo gaišāks ir attēls.

mode 4 (4. režīms) Ja nav nepieciešams pielāgot gammas iestatījumus, atlasiet mode 4 (4 .režīms) .

Iestatiet savu krāsas temperatūru.

Custom (Pielāgots) Lietotājs to var noregulēt uz sarkanu, zaļu vai zilu.

Warm medium

Iestata ekrāna krāsu sarkanīgā tonī.

Cool manual

Iestata ekrāna krāsu sarkanīgā un zilganā tonī.

Iestata ekrāna krāsu zilganā tonī.

Lietotājs var precīzi regulēt krāsu temperatūru.

Attēla krāsu var pielāgot izmantojot sarkano, zaļo un zilo krāsu.

Nodrošina krāsu atbilstību lietotāja vajadzībām, regulējot sešu krāsu (sarkana, zaļa, zila, ciāna, fuksīna, dzeltena) toni un piesātinājumu un pēc tam saglabājot iestatījumus.

Hue (Nokrāsa) Regulē ekrāna toni.

Piesātinājums

(Saturation)

Yes (Jā)

Regulē ekrāna krāsu piesātinājumu. Jo zemāka ir vērtība, jo krāsas kļūst mazāk piesātinātas un gaišākas.

Jo lielāka ir vērtība, jo krāsas kļūst vairāk piesātinātas un tumšākas.

Atjauno noklusējuma iestatījumus.

No (Nē) Atceļ atlasi.

Apraksts

Austiņu vai skaļruņu skaļuma regulēšana.

On (Ieslēgt)

Off (Izslēgt)

MaxxAudio® no Waves, Tehniskā GRAMMY Apbalvojuma® saņēmējs ir studio kvalitātes skaņu instrumentu komplekts paredzēts lieliskai skaņas izbaudīšanai.

Atslēdz MaxxAudio funkciju.

19

20

General (Vispārīgi)

Settings (Iestatījumi) > General

(Vispārīgi)

Language (Valoda)

SmART eNeRGY SAVING

Power LeD (Barošanas LeD)

Automatic Standby (Automātiskā gaidstāve)

DisplayPort Version

Apraksts

Iestata izvēlnes ekrānu vēlamajā valodā.

Taupiet enerģiju, izmantojot spilgtuma kompensācijas algoritmu.

High (Augsts) Taupa enerģiju, lietojot augstas efektivitātes SmART eNeRGY SAVING funkciju.

Low (zems)

Off (Izslēgt)

Taupa enerģiju, lietojot zemas efektivitātes SmART eNeRGY SAVING funkciju.

Atspējo funkciju.

PIezīme

• Enerģijas taupīšanas datu vērtība var atšķirties atkarībā no paneļa ražotāja un paneļa.

• Ja parametram SmART eNeRGY SAVING ir atlasīta opcija High (Augsts) vai Low (zems) , monitora spilgtums atkarībā no avota kļūst mazāks vai lielāks.

On (Ieslēgt)

Off (Izslēgt)

Power LED (Barošanas LED) tiek automātiski ieslēgts

Power LED (Barošanas LED) tiek izslēgts.

PIezīme

• Ieslēdzot funkciju Barošanas LED, tā darbojas šādi:

Režīms Ieslēgts: Balts

Miega režīmā: Balts mirgo

Izslēgts režīms: Izslēgt

Funkcija, kas automātiski izslēdz monitoru, ja ekrānā noteiktu laika periodu netiek veikta nekāda kustība. Automātiskās izslēgšanas funkcijai varat iestatīt taimeri.

( Off (Izslēgt) , 4H (4 stundas) , 6 H (6 stundas) un 8 H (8 stundas) )

Iestatiet tādu pašu DisplayPort versiju, kāda ir pievienotajai ārējai ierīcei. ( 1.4

, 1.2

un 1.1

)

Lai izmantotu HDR funkciju, izvēlieties iestatījumu  1.4

.

Settings (Iestatījumi) > General

(Vispārīgi)

Buzzer (zummers)

OSD Lock (ekrāna displeja bloķēšana)

Information (Informācija)

Reset to Initial Settings

Apraksts

Šī funkcija ļauj iestatīt skaņu, ko rada zummers, ieslēdzoties monitoram.

On (Ieslēgt)

Off (Izslēgt)

Iespējo monitora Buzzer (zummers) .

Atspējo monitora Buzzer (zummers) .

Šī funkcija atslēdz iestatījumu pielāgojumus un konfigurācijas

On (Ieslēgt)

Off (Izslēgt)

Iespējo OSD Lock (ekrāna displeja bloķēšana) .

Atspējo OSD Lock (ekrāna displeja bloķēšana) .

PIezīme

• Visas funkcijas ir atspējotas, izņemot Brightness (Spilgtums), Contrast (Kontrasts), Volume (Skaļums), Input List (Ievades Saraksts), Aspect Ratio (Attēla formāts), OSD Lock (Ekrāna displeja bloķēšana) un Information (Informācija).

Tiek parādīta šāda informācija par displeju: Total Power On Time (Kopējais darbības laiks) , Resolution (Izšķirtspēja) .

Do you want to reset your settings?

Yes (Jā)

No (Nē)

Atjauno noklusējuma iestatījumus.

Atceļ atiestatīšanu.

21

22

PROBLĒMU NOVĒRŠANA

Ekrānā nekas nav redzams.

Vai ir pievienots monitora strāvas vads?

Vai barošanas LED lampiņa deg?

Vai barošana ir ieslēgta un barošanas LED lampiņa ir baltā krāsā?

Vai ir redzams ziņojums

Vai ir redzams ziņojums

No Signal ?

Out of Range ?

• Pārbaudiet, vai strāvas vads ir pareizi pievienots kontaktligzdai.

• Pārbaudiet strāvas vada savienojumu un nospiediet barošanas pogu.

• Pārbaudiet, vai pievienotais ievades avots ir iespējots ( Settings  >  Input ).

• Tas tiek parādīts, ja trūkst signālu kabeļa starp datoru un monitoru vai tas ir atvienots. Pārbaudiet kabeli un savienojiet to no jauna.

• Tas rodas, ja signāli no datora (grafikas kartes) ir ārpus monitora horizontālās vai vertikālās frekvences diapazona. Skatiet šīs rokasgrāmatas nodaļu

Izstrādājuma specifikācija, lai iestatītu atbilstošu frekvenci.

Ekrāna displejs ir nestabils un raustās. / Monitorā parādītie attēli atstāj ēnu pēdas.

Vai atlasījāt atbilstošu izšķirtspēju?

• Ja atlasītā izšķirtspēja ir HDMI 1080i 60/50 Hz (rindpārlēce), ekrānā var būt ņirboņa. Nomainiet izšķirtspēju uz 1080p vai ieteicamo izšķirtspēju.

• Ja grafikas karti nevar iestatīt ieteicamajā (optimālajā) izšķirtspējā, teksts var būt izplūdis, ekrāns var būt neskaidrs, var tikt rādīts apgriezts displeja apgabals vai arī displejs var būt nevienāds.

• Iestatīšanas metodes var atšķirties atkarībā no datora vai operētājsistēmas, un daļa izšķirtspēju var nebūt pieejamas atkarībā no grafikas kartes veiktspējas.

Šādā gadījumā sazinieties ar datora vai grafiskās kartes ražotāju, lai saņemtu palīdzību.

Vai attēla aizturēšana notiek pat tad, ja monitors ir izslēgts?

Vai ekrānā ir redzami punkti?

• Ilgstoša nekustīga attēla rādīšana var bojāt ekrānu, radot attēla aizturēšanu.

• Lai pagarinātu monitora kalpošanas laiku, izmantojiet ekrānsaudzētāju.

• Izmantojot monitoru, ekrānā var parādīties pikseļu punkti (sarkani, zaļi, zili, balti vai melni). LCD ekrānam tas ir normāli. Tā nav kļūda, un tas nav saistīts ar monitora veiktspēju.

Dažas funkcijas ir atspējotas.

Vai, nospiežot Izvēlne pogu, kādas no funkcijām nav pieejamas?

• Ekrāna displejs ir bloķēts. Atspējojiet iespēju OSD Lock sadaļā General .

Vai redzat ziņojumu "Atrasts nepazīstams monitors, Plug and Play (VESA DDC) monitors"?

Vai instalējāt ekrāna draiveri?

• Noteikti instalējiet displeja draiveri no mūsu tīmekļa vietnes: http://www.lg.com

• Pārliecinieties, ka grafiskā karte atbalsta funkciju Plug and Play.

.

No austiņu porta netiek izvadīta skaņa.

Vai tiek rādīts attēls bez skaņas?

• Pārliecinieties, ka austiņu porta savienojumi ir atbilstoši izveidoti.

• Mēģiniet palielināt skaļumu, izmantojot kursorsviru.

• Iestatiet datora audio izeju uz monitoru, ko lietojat. (Iestatījumi var atšķirties atkarībā no izmantotās operētājsistēmas.)

PIEzīME

• LED var izgaismot ar Iestatīt OSD izvēlni.

Settings (Iestatījumi) – General – Power LED – On

23

IzSTRĀDĀJUMA SPECIFIKĀCIJA

24

Krāsu dziļums

Izšķirtspēja

Barošanas avoti

Maiņstrāvas/līdzstrāvas adapteris

Vides apstākļi

Atbalsta 8 bitu/10 bitu krāsu.

Maksimālā izšķirtspēja

Ieteicamā izšķirtspēja

Enerģijas vērtējums

Strāvas patēriņš

2560 x 1440 @ 75 Hz

2560 x 1440 @ 60 Hz

19 V 2,4 A

Ieslēgts režīms: 18,1 W parasti (ENERGY STAR® standarts)*

Miega režīmā: ≤ 0,5 W **

Izslēgts režīms: ≤ 0,3 W

Veids DA-48F19, Asian Power Devices Inc.

Vai veids ADS-48FSK-19 19048EPCU-1, SHENZHEN HONOR ELECTRONIC

Vai veids ADS-48FSK-19 19048EPK-1, SHENZHEN HONOR ELECTRONIC

Vai veids ADS-48FSK-19 19048EPG-1, SHENZHEN HONOR ELECTRONIC

Izvade: 19 V 2,53 A

Darba apstākļi Temperatūra

Mitrums

Uzglabāšanas apstākļi Temperatūra

Mitrums

Monitora izmēri (platums x augstums x dziļums)

Ar statīvu 613,5 x 527,6 x 249,5 (mm)

0 °C līdz 40 °C

Mazāk par 80 %

-20 °C līdz 60 °C

Mazāk par 85 %

Izmēri

Svars (bez iepakojuma)

Bez statīva

Ar statīvu

Bez statīva

Specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

Jaudas patēriņa līmenis var būt atšķirīgs operatīvā stāvokļa un monitora iestatījuma gadījumā.

* Strāvas patēriņš ieslēgtā režīmā tiek mērīts, izmantojot ENERGY STAR® standarta testu.

** Pāris minūšu laikā monitors pārslēdzas uz miega režīms (maksimāli 5 minūtes).

613,5 x 363,5 x 45,4 (mm)

7,0 kg

4,8 kg

rūpnīcas atbalsta režīms (sākotnējo iestatījumu režīms, dators)

DisplayPort

Priekšiestatījumu režīms

640 x 480

800 x 600

1024 x 768

1152 x 864

1280 x 720

1280 x 800

1280 x 1024

1600 x 900

1920 x 1080

2560 x 1440

2560 x 1440

Horizontālā frekvence (kHz)

63,981

60,00

67,5

88,79

111,86

31,469

37,879

48,363

54,347

45,00

49,702

Vertikālā frekvence (Hz)

60,02

60,00

60

59,95

74,97

59,94

60,317

60

60,05

60,00

59,810

Polaritāte (H/V)

+/+

+/+

+/-

+/-

+/-

-/-

+/+

-/-

+/+

+/+

-/+

Piezīmes

25

26

HDMI

Priekšiestatījumu režīms

640 x 480

800 x 600

1024 x 768

1152 x 864

1280 x 720

1280 x 800

1280 x 1024

1600 x 900

1920 x 1080

2560 x 1440

2560 x 1440

Horizontālā frekvence (kHz)

49,702

63,981

60,00

67,5

88,79

110,95

31,469

37,879

48,363

54,347

45,00

Vertikālā frekvence (Hz)

59,810

60,02

60,00

60

59,95

74,96

59,94

60,317

60

60,05

60,00

Polaritāte (H/V)

-/+

+/+

+/+

+/-

+/-

+/-

-/-

+/+

-/-

+/+

+/+

Piezīmes

HDMI laiks (video)

rūpnīcas atbalstītais režīms

(atiestatīšanas režīms)

480p

720p

1080p

2160p

Horizontālās izvērses frekvence (KHz)

31,5

45,0

67,5

67,5

Vertikālās izvērses frekvence (Hz)

60

30

60

60

Piezīmes

27

Produkta modelis un sērijas numurs atrodas produkta aizmugurē un vienā sānā. ierakstiet tos zemāk, ja jums kādreiz būs nepieciešama apkalpošana.

modelis sērijas Nr.

this Product qualifies for ENErGY star®

Changing the factory default configuration and settings or enabling certain optional features and functionalities may increase energy consumption beyond the limits required for ENErGY star® certification.

refer to ENErGYstar.gov for more information on the ENErGY star® program.
