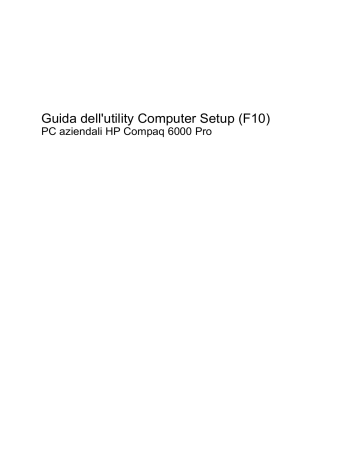

Guida dell'utility Computer Setup (F10)
PC aziendali HP Compaq 6000 Pro
© Copyright 2009 Hewlett-Packard
Development Company, L.P. Le informazioni qui contenute sono soggette a modifiche senza preavviso.
Windows e Windows Vista sono entrambi marchi o marchi registrati di Microsoft
Corporation negli Stati Uniti e/o in altri Paesi.
Le uniche garanzie su prodotti e servizi HP sono definite nei certificati di garanzia allegati a prodotti e servizi. Nulla di quanto qui contenuto potrà essere interpretato nel senso della costituzione di garanzie accessorie. HP declina ogni responsabilità per errori od omissioni tecniche o editoriali contenuti nella presente guida.
Questo documento contiene informazioni proprietarie protette da copyright. Nessuna parte del documento può essere fotocopiata, riprodotta o tradotta in altra lingua senza la preventiva autorizzazione scritta di
Hewlett-Packard Company.
Guida dell'utility Computer Setup (F10)
PC aziendali HP Compaq 6000 Pro
Prima edizione (settembre 2009)
Numero di parte del documento: 576437-061
Informazioni su questa guida
La presente guida contiene istruzioni sull'uso di Computer Setup, l'utility per riconfigurare e modificare le impostazioni predefinite del computer in occasione dell'installazione di nuovo hardware e di interventi di manutenzione.
AVVERTENZA!
Il testo presentato in questo modo indica che la mancata osservanza delle istruzioni potrebbe comportare lesioni fisiche o addirittura la perdita della vita.
ATTENZIONE: Il testo presentato in questo modo indica che la mancata osservanza delle relative istruzioni può causare danni alle apparecchiature o perdite di informazioni.
NOTA: Il testo presentato in questo modo indica che vengono fornite importanti informazioni supplementari.
ITWW iii
iv Informazioni su questa guida ITWW
Sommario
Utilizzo dell'utility Computer Setup (F10)
ITWW v
vi ITWW
Utilizzo dell'utility Computer Setup (F10)
Utility Computer Setup (F10)
Con l'utility Computer Setup (F10) è possibile:
● Modificare le impostazioni predefinite di fabbrica.
● Impostare la data e l'ora del sistema.
● Impostare, visualizzare, modificare o verificare la configurazione del sistema, incluse le impostazioni per il processore, la grafica, la memoria, l'audio, la memorizzazione, le comunicazioni e le periferiche di input.
● Modificare la sequenza di avvio dei dispositivi avviabili quali unità disco rigido, unità ottiche o dispositivi flash media USB.
● Attivare il Quick Boot, che è più veloce del Full Boot ma non esegue tutti i test diagnostici durante un Full Boot. È possibile impostare il sistema su:
❑
❑ sempre Quick Boot (default); periodicamente Full Boot (max. 1 volta al giorno, min. ogni 30 giorni); oppure
❑ sempre Full Boot.
● Selezionare l'attivazione o disattivazione dei messaggi Post per modificare lo stato del display dei messaggi POST (Power-On Self-Test). Con la disattivazione non viene visualizzata la maggior parte dei messaggi POST, come il calcolo della memoria, il nome del prodotto ed altri messaggi che non siano messaggi di errore. Se si verifica un errore POST, l'errore è visualizzato indipendentemente dalla modalità selezionata. Per passare manualmente a Post Messages
Enabled (Messaggi Post abilitati) durante il POST, premere qualsiasi tasto (ad eccezione dei tasti da F1 a F12 ).
● Stabilire un contrassegno proprietà, il cui testo viene visualizzato ad ogni accensione o riavvio del sistema.
● Immettere il contrassegno risorsa o il numero di identificazione della proprietà assegnato a questo computer dalla casa produttrice.
● Abilitare il prompt della password di accensione quando si riavvia il sistema (avviamenti a caldo) e anche durante l'accensione.
● Definire una password di configurazione che controlli l'accesso all'utility Computer Setup (F10) e ai parametri descritti in questa sezione.
● Proteggere la funzionalità di I/O integrata, incluse le porte seriali, USB o parallele, l'audio o il NIC incorporato, in modo che non ne sia possibile l'utilizzo fino a quando sono non protette.
ITWW Utility Computer Setup (F10) 1
● Attivare o disattivare la capacità di avvio dei supporti rimovibili.
● Risolvere errori di configurazione del sistema rilevati ma non corretti automaticamente durante l'autotest di accensione (POST).
● Replicare la configurazione del sistema salvando le informazioni di configurazione sul dispositivo flash media USB o su un altro supporto di archiviazione che emula un dischetto e ripristinandole su uno o più computer.
● Eseguire gli autotest su un disco fisso ATA specificato (se la funzione è supportata dal disco).
● Attivare o disattivare la funzione di sicurezza DriveLock (quando supportata dall'unità).
Utilizzo dell'utility Computer Setup (F10)
È possibile accedere a Computer Setup solo accendendo il computer o riavviando il sistema. Per accedere al menu delle utility Computer Setup, completare la procedura seguente:
1.
Accendere o riavviare il computer.
2.
Non appena il computer si accende, premere F10 quando la spia del monitor diventa verde per accedere a Computer Setup. Se necessario, premere Invio per escludere la schermata del titolo.
NOTA: Se non viene premuto il tasto F10 al momento opportuno, per poter accedere all'utility sarà necessario riavviare il computer e premere nuovamente F10 quando la spia del monitor diventa verde.
3.
Scegliere la lingua e premere Invio .
4.
Il menu delle utility di Computer Setup contiene cinque voci: File, Storage (Memorizzazione),
Security (Sicurezza), Power (Alimentazione) e Advanced (Avanzate).
5.
Utilizzare i tasti freccia (sinistra e destra) per selezionare la voce di interesse. Con i tasti freccia
(su e giù) selezionare un'opzione, quindi premere Invio . Per ritornare al menu delle utility Computer
Setup, premere il tasto Esc .
6.
Per applicare e salvare le modifiche, selezionare File > Save Changes and Exit (Salva modifiche ed esci).
● Se sono state effettuate modifiche che non si desidera applicare, selezionare Ignore
Changes and Exit (Ignora modifiche ed esci).
● Per ripristinare le impostazioni di fabbrica o le impostazioni predefinite precedentemente salvate (in alcuni modelli), selezionare Apply Defaults and Exit (Applica impostazioni predefinite ed esci). Questa opzione ripristina i valori predefiniti originali di fabbrica del sistema.
ATTENZIONE: NON spegnere il computer mentre il BIOS sta memorizzando le modifiche a Computer
Setup (F10) perché potrebbero verificarsi problemi a livello di CMOS. Per sicurezza spegnere il computer solo dopo essere usciti dalla schermata F10 Setup.
Tabella 1 Utility Computer Setup (F10)
Intestazione Tabella
File
Storage (Memorizzazione)
Security (Sicurezza)
Tabella 2 Computer Setup - File a pagina 3
Tabella 3 Computer Setup - Storage a pagina 4
Tabella 4 Computer Setup - Security a pagina 6
2 Utilizzo dell'utility Computer Setup (F10) ITWW
Tabella 1 Utility Computer Setup (F10) (continuazione)
Intestazione Tabella
Power (Alimentazione)
Advanced (Avanzata)
Tabella 5 Computer Setup - Power a pagina 10
Tabella 6 Computer Setup - Advanced (per utenti avanzati) a pagina 11
Computer Setup - File
NOTA: Il supporto di specifiche opzioni di Computer Setup può variare a seconda della configurazione hardware.
Tabella 2 Computer Setup - File
Opzione Descrizione
System Information
(Informazioni sul sistema)
Sono elencate le seguenti voci:
● Nome del prodotto
● Numero SKU (alcuni modelli)
● Tipo/velocità/stepping (versione del firmware interno) del processore
● Dimensioni della cache (L1/L2)
● Dimensioni/velocità memoria installata, numero di canali (single o dual) (se applicabile)
● Indirizzo MAC integrato per scheda di rete incorporata, abilitata (se applicabile)
● BIOS del sistema (compresi nome della famiglia e versione)
● Numero di serie dello chassis
● Numero di identificazione del bene
● Versione Firmware ME
● Modalità di gestione
About (Informazioni su) Visualizza informazioni sul copyright.
Set Time and Date
(Imposta data e ora)
Flash System ROM
(Flash della ROM di sistema)
Consente di impostare l'ora e la data del sistema.
Consente di aggiornare la ROM di sistema con un file di immagine BIOS disponibile su un dispositivo
USB flash media o su un CD-ROM.
Replicated Setup
(Impostazioni replicate)
Save to Removable Media (Salva su supporti removibili)
Salva la configurazione del sistema incluso il CMOS su un dispositivo flash media USB o su un dispositivo tipo unità a dischetti (un dispositivo di archiviazione configurato per emulare un'unità a dischetti).
Restore from Removable Media (Ripristina da supporti removibili)
Default Setup
(Impostazioni predefinite)
Ripristina la configurazione del sistema da un dispositivo flash media USB o da un dispositivo tipo unità a dischetti.
Save Current Settings as Default (Salva impostazioni correnti come predefinite)
Salva i parametri della configurazione di sistema corrente come predefiniti.
Restore Factory Settings as Default (Ripristina impostazioni di fabbrica come predefinite)
ITWW Utility Computer Setup (F10) 3
Tabella 2 Computer Setup - File (continuazione)
Opzione Descrizione
Apply Defaults and
Exit (Applica impostazioni predefinite ed esci)
Ripristina i parametri della configurazione di sistema di fabbrica come predefiniti.
Applica i parametri della configurazione di sistema corrente e cancella eventuali password presenti.
Ignore Changes and
Exit (Ignora modifiche ed esci)
Esce da Computer Setup senza rendere effettive o salvare le modifiche.
Save Changes and
Exit (Salva modifiche ed esci)
Salva le modifiche della configurazione del sistema o delle impostazioni predefinite ed esce da
Computer Setup.
Computer Setup - Storage
NOTA: Il supporto di specifiche opzioni di Computer Setup può variare a seconda della configurazione hardware.
Tabella 3 Computer Setup - Storage
Opzione Descrizione
Device Configuration
(Configurazione periferiche)
Elenca tutti i dispositivi di memorizzazione BIOS installati.
Selezionando un dispositivo, vengono visualizzate le opzioni e le informazioni dettagliate ad esso relative. Possono essere visualizzate le opzioni seguenti:
Drive Emulation (Emulazione unità)
Consente di selezionare il tipo di emulazione unità per un dispositivo di memorizzazione. (Ad esempio, selezionando l'emulazione dischetto è possibile rendere avviabile un'unità Zip.)
Emulation Type (Tipo emulazione)
ATAPI Zip drive (Drive Zip ATAPI):
● None (Nessuna) (gestita come Other (Altro)).
● Diskette (Dischetto, gestita come unità a dischetti).
CD-ROM: non sono disponibili opzioni di emulazione.
ATAPI LS-120:
● None (Nessuna) (gestita come Other (Altro)).
● Diskette (Dischetto, gestita come unità a dischetti).
Disco rigido:
● None (Nessuna, impedisce l'accesso ai dati del BIOS e lo disabilita come dispositivo di avvio).
● Hard Disk (Unità disco fisso, gestita come unità disco fisso).
Translation Mode (Modalità di traduzione) (solo unità ATA )
Consente di selezionare la modalità di traduzione da utilizzare per il dispositivo. In questo modo si consente al BIOS di accedere a dischi partizionati e formattati su altri sistemi (funzione utile per utenti di vecchie versioni UNIX, ad es. SCO UNIX versione 3.2). Le opzioni sono Automatic
(Automatico), Bit-Shift, LBA Assisted (LBA assistita), User (Utente) e Off (Disattivato).
4 Utilizzo dell'utility Computer Setup (F10) ITWW
ITWW
Tabella 3 Computer Setup - Storage (continuazione)
Opzione Descrizione
Storage Options
(Opzioni di memorizzazione)
ATTENZIONE: Di solito, la modalità di traduzione selezionata automaticamente dal BIOS non va modificata. Se la modalità di traduzione selezionata non è compatibile con la modalità di traduzione che era attiva quando il disco è stato partizionato e formattato, i dati sul disco sono inaccessibili.
Translation Parameters (Parametri di traduzione) (solo dischi ATA)
NOTA: Questa funzione appare solo se è selezionata la modalità di traduzione User (Utente).
Consente di specificare i parametri (cilindri logici, testine e settori per traccia) utilizzati dal BIOS per tradurre le richieste di I/O del disco (dal sistema operativo o da un'applicazione) in termini accettabili dall'unità disco fisso. Il numero di cilindri logici (Logical cylinders) non può superare 1024. Il numero di testine (Heads) non può superare 256. Il numero di settori per traccia (Sectors per track) non può superare 63. Tali campi sono visibili e modificabili solo quando la modalità di traduzione dell'unità è impostata ad User.
SATA Default Values (Valori predefiniti SATA)
Consente di specificare i valori predefiniti per la modalità di conversione dei dispositivi ATA.
Removable Media Boot (Avvio supporti rimovibili)
Abilita/disabilita la possibilità di avviare il sistema da supporti rimovibili.
eSATA Port (Porta eSATA)
Consente di abilitare il supporto eSATA. In questo modo, uno dei connettori SATA diventa compatibile con eSATA.
Max eSATA Speed (Velocità massima eSATA)
Consente di scegliere tra 1,5 Gbps e 3,0 Gbps come velocità massima eSATA. Per impostazione predefinita, la velocità è limitata a 1,5 Gbps per garantire la massima affidabilità.
ATTENZIONE: Prima di abilitare la velocità a 3,0 Gbps, consultare le specifiche fornite dal produttore dell'unità eSATA e dei cavi. Alcune combinazioni di unità e cavi non risultano affidabili a
3,0 Gbps.
SATA Emulation (Emulazione SATA)
Consente di scegliere in che modo il sistema operativo può accedere al controller e alle periferiche
SATA. Sono supportate due opzioni: IDE e AHCI.
IDE: è l'impostazione con la migliore compatibilità con i dispositivi meno recenti di queste due opzioni. In genere non è necessario un ulteriore supporto di driver in modalità IDE.
AHCI (opzione predefinita): consente ai sistemi operativi con driver del dispositivo AHCI caricato di sfruttare le funzionalità avanzate del controller SATA.
NOTA: Il dispositivo AHCI appropriato deve essere installato nel sistema prima di tentare l'avvio da un volume AHCI. Se si tenta l'avvio da un volume AHCI senza che il driver richiesto sia installato, si verificherà un blocco del sistema (schermata blu).
Per ulteriori informazioni su AHCI, consultare http://www.hp.com/support . Selezionare il paese e la lingua, scegliere Visualizzazione delle informazioni sul supporto e la risoluzione dei problemi , immettere il numero di modello del computer e premere Invio . Nella categoria Risorse , fare clic su Manuali (guide, supplementi, addendum, ecc.) . In Accesso rapido alle guide per categoria , fare clic su White paper .
Utility Computer Setup (F10) 5
Tabella 3 Computer Setup - Storage (continuazione)
Opzione Descrizione
DPS Self-Test (Autotest
DPS)
Consente l'esecuzione di autotest su dischi fissi ATA capaci di eseguire gli autotest DPS (Drive
Protection System).
Boot Order di avvio)
(Sequenza
NOTA: Questa selezione sarà visibile soltanto quando almeno una delle unità capaci di eseguire gli autotest DPS sarà collegata al sistema.
Consente di:
● Specificare l'ordine secondo il quale verranno controllati i dispositivi collegati (ad esempio dispositivo flash media USB, unità disco rigido, unità ottica o scheda di interfaccia di rete) alla ricerca di un'immagine avviabile del sistema operativo. Ciascun dispositivo può essere singolarmente escluso o incluso nell'elenco di origini del sistema operativo avviabili.
● Specificare la sequenza dei dischi fissi collegati. Il primo disco fisso ha la priorità nella sequenza d'avvio e viene riconosciuto come unità C (se vi sono dispositivi collegati).
NOTA: Le assegnazioni delle lettere alle unità in MS-DOS potrebbero non essere valide dopo l'avvio di un sistema operativo diverso da MS-DOS.
Annullamento temporaneo della sequenza di avvio
Per effettuare l'avvio simultaneo da una periferica diversa da quella indicata nella sequenza di avvio, riavviare il computer e premere F9 quando la spia del monitor si accende di colore verde. Al termine della fase POST, viene visualizzato un elenco dei dispositivi avviabili. Utilizzare i tasti freccia per selezionare il dispositivo avviabile e premere Invio . Per questa sola volta il computer si avvia dal dispositivo non predefinito selezionato.
Computer Setup - Security
NOTA: Il supporto di specifiche opzioni di Computer Setup può variare a seconda della configurazione hardware.
Tabella 4 Computer Setup - Security
Opzione Descrizione
Setup Password
(Password di configurazione)
Consente di impostare e abilitare una password di configurazione (amministratore).
NOTA: Se la password di configurazione è impostata, è necessario modificare le opzioni di
Computer Setup, eseguire il flash della ROM ed eseguire le modifiche ad alcune impostazioni plug and play in Windows.
Per ulteriori informazioni consultare la Guida di Desktop Management .
Consente di impostare e abilitare una password di accensione. Al termine di un ciclo di alimentazione viene richiesta l'immissione della password di accensione. Se non viene immessa la password di accensione corretta, il sistema non si avvia.
Power-On Password
(Password di accensione)
NOTA: Questa password non viene richiesta al riavvio “a caldo” del sistema, ad esempio quando viene premuta la combinazione di tasti Ctrl + Alt + Canc oppure quando si seleziona Restart from
Windows (Riavvia da Windows), a meno che l'opzione non sia abilitata in Password Options
(Opzioni password) (vedere di seguito).
Per ulteriori informazioni consultare la Guida di Desktop Management .
Password Options
(Opzioni password)
Consente di:
● Bloccare le risorse di vecchio tipo (appare se è stata impostata una password di configurazione)
(Questa selezione appare solo se è stata impostata una password
● Abilitare/disabilitare la modalità server di rete (appare se è stata impostata una password di accensione).
6 Utilizzo dell'utility Computer Setup (F10) ITWW
ITWW
Tabella 4 Computer Setup - Security (continuazione)
Opzione Descrizione di accensione o di configurazione).
Device Security
(Sicurezza periferiche)
● Specificare se la password è richiesta per il riavvio ( Ctrl + Alt + Canc ) (appare se è stata impostata una password di accensione)
● Abilitare/disabilitare la modalità di esplorazione del setup (appare se è stata impostata una password di configurazione; consente la visualizzazione, ma non la modifica, delle opzioni di
Computer Setup (F10) senza immettere la password di configurazione)
● Abilitare/disabilitare la password rigida (visualizzata quando si imposta una password di accensione) che, quando abilitata, ignora il ponticello della password integrato per disabilitare la password di accensione.
Per ulteriori informazioni consultare la Guida di Desktop Management .
Consente di impostare le opzioni Dispositivo disponibile o Dispositivo nascosto per:
● Porte seriali
● Porta parallela
● Audio di sistema
● Controller di rete (alcuni modelli)
● Dispositivo di sicurezza integrata (alcuni modelli)
● SATA0
● SATA1
● SATA2
● SATA3
Consente di disabilitare singole porte o gruppi di porte USB.
USB Security
(Sicurezza USB)
Slot Security
(Sicurezza slot)
Network Service Boot
(Avvio servizio di rete)
Consente di disabilitare gli slot PCIe e PCI insieme alle schede in essi inserite.
System Ids (ID di sistema)
DriveLock Security
(Funzione di sicurezza
DriveLock)
Attiva/disattiva la capacità del computer di avviarsi da un sistema operativo installato su un server di rete (funzione disponibile solo su modelli di schede di rete; il controller di rete deve essere una scheda di espansione PCI o essere integrato sulla scheda di sistema).
Consente di impostare:
● Contrassegno risorsa (di 18 byte), un numero di identificazione della proprietà assegnato al computer dalla casa produttrice.
● Contrassegno di proprietà (identificativo di 80 byte) visualizzato durante la fase POST.
● Numero di serie chassis o codice UUID (Universal Unique Identifier). Quest'ultimo può essere aggiornato solo se il numero di serie dello chassis non è valido. (Questi codici ID vengono di solito preimpostati in fabbrica e utilizzati esclusivamente per identificare il sistema.)
● Impostazione locale della tastiera (es. inglese o tedesco) per l'immissione dell'ID del sistema.
Consente di assegnare o modificare una password principale o utente per le unità fisso. Se la funzione è abilitata, all'utente viene richiesto di inserire una delle password DriveLock durante la fase di POST. Se le password non vengono inserite correttamente, non sarà possibile accedere al disco fisso fino al corretto inserimento della password durante una successiva fase di avvio a caldo.
NOTA: Questa selezione viene visualizzata solo quando almeno un'unità che supporta la funzione
DriveLock è collegata al sistema. Per gestire le password DriveLock, può essere necessario eseguire un ciclo di accensione e spegnimento del sistema e quindi accedere nuovamente a
Computer Setup F10.
Utility Computer Setup (F10) 7
Tabella 4 Computer Setup - Security (continuazione)
Opzione Descrizione
System Security
(Sicurezza sistema)
(alcuni modelli: queste opzioni dipendono dall'hardware)
Per ulteriori informazioni consultare la Guida di Desktop Management .
La modalità Data Execution Prevention (Blocco esecuzione dati) (in alcuni modelli) (abilitazione/ disabilitazione) aiuta a evitare la violazione della sicurezza del sistema operativo.
PAVP (alcuni modelli) (disabilitazione/min): abilita Protected Audio Video Path (Percorso audio video protetto) nel chipset. Consente di visualizzare alcuni contenuti ad alta definizione protetti la cui riproduzione sarebbe altrimenti vietata.
Virtualization Technology (Tecnologia di virtualizzazione) (alcuni modelli) (abilitazione/ disabilitazione) controlla le funzionalità di virtualizzazione del processore. La modifica di questa impostazione richiede lo spegnimento e la riaccensione del computer.
Virtualization Technology Directed I/O (I/O diretto tecnologia di virtualizzazione) (alcuni modelli)
(abilitazione/disabilitazione) controlla le funzionalità di rimappatura DMA del chipset. La modifica di questa impostazione richiede lo spegnimento e la riaccensione del computer.
Trusted Execution Technology (Tecnologia esecuzione attendibile) (alcuni modelli) (abilitazione/ disabilitazione) controlla le funzionalità di base del processore e del chipset necessarie per supportare un'appliance virtuale. La modifica di questa impostazione richiede lo spegnimento e la riaccensione del computer. Per abilitare questa funzione è necessario abilitare anche:
● Supporto per Embedded Security Device (alcuni modelli)
● Virtualization Technology
● Virtualization Technology Directed I/O
Il supporto per Embedded Security Device (Dispositivo di sicurezza integrata) (alcuni modelli)
(abilitazione/disabilitazione) consente l'attivazione e la disattivazione di Embedded Security Device.
La modifica di questa impostazione richiede lo spegnimento e la riaccensione del computer.
NOTA: Per la configurazione di Embedded Security Device, è richiesta l'impostazione di una password.
Reset to Factory Settings (Ripristina impostazioni predefinite) (alcuni modelli) (Non ripristinare/
Ripristina) - Con il ripristino delle impostazioni predefinite, vengono cancellate tutte le chiavi di protezione. La modifica di questa impostazione richiede lo spegnimento e la riaccensione del computer.
ATTENZIONE: Embedded Security Device è un componente di importanza critica di molti schemi di sicurezza. Con la cancellazione delle chiavi di protezione, verrà impedito l'accesso ai dati protetti da Embedded Security Device. L'utilizzo dell'opzione Reset to Factory Settings (Ripristina impostazioni predefinite) può comportare la perdita di dati importanti.
OS Management of Embedded Security Device (Gestione SO del dispositivo di sicurezza integrata)
(alcuni modelli) (abilitazione/disabilitazione) - Consente all'utente di limitare il controllo del sistema operativo su Embedded Security Device. La modifica di questa impostazione richiede lo spegnimento e la riaccensione del computer. Questa opzione consente all'utente di limitare il controllo del sistema operativo su Embedded Security Device.
● Reset of Embedded Security Device through OS (Ripristino dispositivo di sicurezza integrata mediante sistema operativo) (alcuni modelli) (abilitazione/disabilitazione) - Consente all'utente di limitare le possibilità del sistema operativo di richiedere il ripristino delle impostazioni predefinite di Embedded Security Device. La modifica di questa impostazione richiede lo spegnimento e la riaccensione del computer.
NOTA: Per l'abilitazione di questa opzione, è richiesta l'impostazione di una password di configurazione.
8 Utilizzo dell'utility Computer Setup (F10) ITWW
Tabella 4 Computer Setup - Security (continuazione)
Opzione Descrizione
Master Boot Record
Security (Protezione record di avvio principale)
Consente di disabilitare/abilitare la protezione record di avvio principale.
● Save Master Boot Record (Salva record di avvio principale): questa opzione viene visualizzata se è attivata la protezione record di avvio principale. Consente di salvare una copia del record di avvio principale in una memoria non volatile.
● Restore Master Boot Record (Ripristina record di avvio principale): questa opzione viene visualizzata al successivo avvio una volta salvato il record di avvio principale. Consente di ripristinare la copia salvata al record di avvio principale presente sull'unità disco rigido.
Setup Security Level
(Livello sicurezza setup)
Fornisce un metodo per consentire agli utenti finali l'accesso limitato per modificare le opzioni di configurazione specificate, senza dover conoscere la password di configurazione.
Questa funzione offre agli amministratori la flessibilità necessaria per proteggere le modifiche apportate alle opzioni di configurazione essenziali, pur permettendo agli utenti di visualizzare le impostazioni di sistema e di configurare le opzioni non essenziali. L'amministratore specifica i diritti di accesso alle singole opzioni di configurazione caso per caso tramite il menu Setup Security Level
(Livello sicurezza setup). Per impostazione predefinita, a tutte le opzioni di configurazione è assegnata una password, che l'utente deve immettere correttamente durante il POST per modificare qualsiasi opzione. L'amministratore può impostare il valore None per singole voci, di modo che l'utente possa apportare modifiche alle opzioni specificate quando è stato eseguito l'accesso con password non valide. L'opzione None viene sostituita dalla password di accensione, se abilitata.
NOTA: Affinché l'utente possa accedere senza conoscere la password, impostare Setup Browse
Mode su Enable.
ITWW Utility Computer Setup (F10) 9
Computer Setup - Power
NOTA: Il supporto di specifiche opzioni di Computer Setup può variare a seconda della configurazione hardware.
Tabella 5 Computer Setup - Power
Opzione Descrizione
OS Power
Management (Gestione alimentazione SO)
● S5 Maximum Power Savings—Enable/Disable (Risparmio di energia massimo S5 – Abita/
Disabilita). Se la funzione è abilitata, l'alimentazione del sistema viene ridotta il più possibile nello stato S5. L'alimentazione viene rimossa dai circuiti di attivazione, dagli slot di espansione e da tutte le funzioni di gestione quando il sistema è nello stato S5.
● Runtime Power Management (Gestione alimentazione al runtime) - Enable/Disable (Abilita/
Disabilita). In determinati sistemi operativi consente di ridurre la tensione e la frequenza del processore quando il carico corrente del software non richiede la piena funzionalità del processore.
● Idle Power Savings (Risparmio energetico in modalità di attesa) - Extended/Normal (Esteso/
Normale). In determinati sistemi operativi consente di diminuire il consumo di alimentazione del processore in fase di attesa.
● ACPI S3 Hard Disk Reset (Reset disco fisso S3 ACPI) - L'abilitazione fa sì che il BIOS verifichi che i dischi fissi siano pronti ad accettare i comandi dopo essere stati riavviati da S3 prima di restituire il controllo al sistema operativo.
● ACPI S3 PS2 Mouse Wakeup (Ripristino mouse PS2 S3 ACPI) - Abilita o disabilita il ripristino da S3 all'attività del mouse PS2.
● USB Wake on Device Insertion (Riattivazione su inserimento dispositivo USB, alcuni modelli)
- Riattiva il sistema dalla modalità di standby all'inserimento del dispositivo USB.
● Unique Sleep State Blink Rates (Modalità di lampeggiamento univoche per le condizioni di sleep) (abilitazione/disabilitazione). Questa funzione fornisce un'indicazione visiva dello stato di sleep del sistema. Ciascuno stato ha un diverso schema di lampeggiamento.
◦
◦ S0 = LED verde costante
S3 = 3 lampeggiamenti a 1Hz (50% ciclo di lavoro) seguiti da una pausa di 2 secondi (LED verde), ovvero cicli ripetuti di 3 lampeggiamenti e una pausa.
◦ S4 = 4 lampeggiamenti a 1Hz (50% ciclo di lavoro) seguiti da una pausa di 2 secondi (LED verde), ovvero cicli ripetuti di 4 lampeggiamenti e una pausa.
S5 = LED spento.
◦
NOTA: Se questa funzione è disattivata, i LED di S4 e S5 saranno entrambi spenti. S1 (non più supportato) e S3 utilizzano 1 lampeggiamento al secondo.
Hardware Power
Management (Gestione alimentazione hardware)
La gestione alimentazione SATA abilita o disabilita la gestione alimentazione del bus SATA e/o delle periferiche.
Thermal (Termico) Fan idle mode (Modalità ventola in attesa) – Il grafico a barre controlla la velocità minima consentita della ventola.
NOTA: Questa impostazione modifica solo la velocità minima della ventola: le ventole sono comunque controllate automaticamente.
10 Utilizzo dell'utility Computer Setup (F10) ITWW
Computer Setup - Advanced
NOTA: Il supporto di specifiche opzioni di Computer Setup può variare a seconda della configurazione hardware.
Tabella 6 Computer Setup - Advanced (per utenti avanzati)
Opzione Descrizione
Power-On Options
(Opzioni di accensione)
Consente di impostare:
● Modalità POST: QuickBoot (Avvio rapido), Clear Memory (Cancella memoria) FullBoot (Avvio completo) o FullBoot every x Days (Avvio completo ogni x giorni).
◦
◦ QuickBoot (Avvio rapido) = Non cancella la memoria né esegue un test della memoria.
FullBoot (Avvio completo) = Test della memoria (conteggio) all'avvio a freddo. Cancella la memoria a ogni avvio.
◦ Clear Memory (Cancella memoria) = Nessun conteggio della memoria durante l'avvio a freddo. Cancella la memoria a ogni avvio.
◦ FullBoot Every x Days (Avvio completo ogni x giorni) = Conteggio della memoria al primo avvio a freddo in corrispondenza o dopo il numero di giorni rappresentato dalla x. Nessun conteggio della memoria fino al primo avvio a freddo in corrispondenza o dopo il numero di giorni indicato dalla x. Cancella la memoria a ogni avvio.
● Messaggi POST (abilita/disabilita)
● Prompt F9 (nascosto/visualizzato). Se la funzione è abilitata, durante il POST viene visualizzato il messaggio F9 = Boot Menu (Menu di avvio). Se la funzione è disabilitata, non appare alcun messaggio. Tuttavia, premendo F9 si può accedere alla schermata del menu Shortcut Boot
[Order] (Scorciatoia Sequenza di avvio). Per ulteriori informazioni vedere Storage
(Memorizzazione) > Boot Order (Sequenza di avvio).
● Prompt F10 (nascosto/visualizzato). Se la funzione è abilitata, durante il POST viene visualizzato il messaggio F10 = Setup . Se la funzione è disabilitata, non appare alcun messaggio. Tuttavia, premendo F10 si può accedere alla schermata di Setup.
● Prompt F11 (nascosto/visualizzato). Se si imposta questa funzione come visualizzata, durante il POST viene visualizzato il messaggio F11 = Recovery (Ripristino). Se si nasconde questa funzione, non viene visualizzato alcun messaggio. Tuttavia, premendo F11 verrà ancora tentato l'avvio dalla partizione di ripristino. Per ulteriori informazioni vedere Factory Recovery
Boot Support (Supporto di avvio ripristino impostazioni predefinite).
● Prompt F12 (nascosto/visualizzato). Se la funzione è abilitata, durante il POST viene visualizzato il messaggio F12 = Rete . Se la funzione è disabilitata, non appare alcun messaggio. Tuttavia, premendo F12 si può forzare il sistema a tentare l'avvio dalla rete.
● Factory Recovery Boot Support (Supporto di avvio ripristino impostazioni predefinite) (abilita/ disabilita). L'abilitazione di questa funzione determina la visualizzazione di un prompt aggiuntivo, F11 = Recovery (Ripristino) durante il POST sui sistemi dotati di partizione di ripristino sull'unità disco rigido di avvio. Premendo F11 il sistema eseguirà l'avvio dalla partizione di ripristino. Il prompt F11 = Recovery (Ripristino) può essere nascosto utilizzando l'opzione F11 (nascosto/visualizzato) (vedere sopra).
● Prompt ROM opzionali (abilita/disabilita). Se questa funzione è abilitata il sistema visualizza un messaggio prima di caricare le ROM opzionali. (Questa funzione è supportata solo su alcuni modelli).
ITWW Utility Computer Setup (F10) 11
Tabella 6 Computer Setup - Advanced (per utenti avanzati) (continuazione)
Opzione Descrizione
● Remote wakeup boot source - remote server/local hard drive- Origine di avvio riattivazione remota - server remoto/disco fisso locale)
● After Power Loss (off/on/previous state) (Dopo l'interruzione di alimentazione (off/on/stato precedente)): Impostare questa opzione su:
◦
◦ Off - il computer resta spento quando viene ripristinata l'alimentazione.
On - il computer si accende automaticamente non appena viene ripristinata l'alimentazione.
◦ Previous state - il computer si accende automaticamente non appena viene ripristinata l'alimentazione (se il sistema era acceso al momento della caduta di alimentazione).
NOTA: Se il computer viene spento usando l'interruttore della presa multipla, non sarà possibile usare la funzione sospendi/sleep o le funzioni di Gestione remota.
● POST Delay (Ritardo POST) (Nessuno, 5, 10, 15 o 20 secondi). Abilitando questa funzione viene aggiunto al processo POST un ritardo specificato dall'utente. In alcuni casi, il ritardo è necessario per unità disco fisso su alcune schede PCI che entrano in rotazione molto lentamente, per cui non sono disponibili per il riavvio al termine delle attività POST. Il ritardo
POST concede anche più tempo per selezionare F10 per accedere a Computer (F10) Setup.
● Limit CPUID Maximum Value to 3 (Limite valore massimo CPUID a 3) – Riduce il numero di funzioni CPUID riportate dal microprocessore. Abilitare questa funzione in caso di avvio su
Windows NT.
● Bypass F1 Prompt (Ignora prompt F1) Questa funzione consente al sistema di avviarsi senza premere F1 al prompt quando la configurazione viene modificata.
Execute Memory Test
(Esegui test di memoria)
(alcuni modelli)
Riavvia il computer ed esegue il test di memoria POST.
BIOS Power-On
(Accensione da BIOS)
PCI Devices
(Periferiche PCI)
Consente di impostare l'accensione automatica del computer a una data ora.
Onboard Devices
(Periferiche incorporate)
Consente di impostare risorse per o di disabilitare dispositivi di sistemi integrati (porta seriale o porta parallela).
● Elenca i dispositivi PCI attualmente installati e le impostazioni dei relativi IRQ.
PCI VGA
Configuration
(Configurazione VGA
PCI)
● Consentono di riconfigurare i parametri IRQ per questi dispositivi o di disabilitarli completamente. Queste impostazioni non hanno effetto in sistemi operativi di tipo ACPI.
Visualizzata solo se nel sistema sono presenti più adattatori video PCI. Consente agli utenti di specificare quale controller VGA rappresenta il controller VGA di avvio o primario.
NOTA: Per visualizzare questa voce, è necessario abilitare Integrated Video (Video integrato) selezionando Advanced (Avanzate) > Device Options (Opzioni dispositivi), quindi scegliere Save
Changes and Exit (Salva modifiche ed esci).
Bus Options (Opzioni bus)
Device Options
(Opzioni periferiche)
In determinati modelli è possibile abilitare o disabilitare:
● PCI SERR# Generation
● Il controllo della tavolozza dei colori VGA PCI (PCI VGA Palette Snooping), che imposta il bit per la tavolozza dei colori nello spazio di configurazione del PCI, necessario solo nel caso sia installata più di una scheda grafica.
Consente di impostare:
● La modalità della stampante (bidirezionale, EPP + ECP, solo output).
● Lo stato di Bloc Num all'accensione (acceso/spento).
12 Utilizzo dell'utility Computer Setup (F10) ITWW
ITWW
Tabella 6 Computer Setup - Advanced (per utenti avanzati) (continuazione)
Opzione Descrizione
● S5 Wake on LAN (abilita/disabilita).
◦ Per disabilitare la funzione Wake on LAN in fase di spegnimento (S5) utilizzare i tasti freccia (sinistra e destra) per selezionare il menu Advanced (Avanzate) > Device
Options (Opzioni dispositivi) e impostare l'opzione S5 Wake on LAN su Disable
(Disabilita). In tal modo si ha il minimo consumo energetico possibile sul computer durante
S5. Ciò non impedisce che il computer possa essere attivato in modalità Wake on LAN dalle modalità di sospensione o ibernazione, ma ne impedisce la riattivazione da S5 tramite rete, non influenzando il funzionamento della connessione di rete con il computer acceso.
◦ Se non è necessaria una connessione di rete, disabilitare completamente il controller di rete (NIC) utilizzando i tasti freccia sinistra e destra per selezionare il menu Security
(Sicurezza) > Device Security (Sicurezza dispositivo). Impostare l'opzione Network
Controller (Controller di rete) su Device Hidden (Periferiche nascoste). In tal modo si evita che il controller di rete venga utilizzato dal sistema operativo e si riduce il consumo energetico del computer in fase S5.
● Integrated Video (Video integrato) (abilita/disabilita). Consente di utilizzare il video integrato e il video and PCI o PCIEx1 Up Solution allo stesso tempo.
NOTA: Dopo l'abilitazione di Integrated Video (Video integrato) e il salvataggio delle modifiche, sotto Advanced (Avanzate) viene visualizzata una nuova voce che consente di scegliere il dispositivo video del controller VGA principale.
Se si inserisce una scheda video PCI Express x16 il video integrato viene automaticamente disabilitato. Se è installata una scheda video PCI Express x16 il video integrato non può essere abilitato.
● Multi-Processor (abilitazione/disabilitazione). Questa opzione consente di disabilitare il supporto di più processori nel sistema operativo.
● Altoparlante interno (alcuni modelli) (non influisce sugli altoparlanti esterni).
● NIC PXE Option ROM Download (Download ROM opzionale per scheda di rete) (abilita/ disabilita). Il BIOS contiene una ROM opzionale per scheda di rete integrata che consente all'unità di avviarsi via rete tramite un server PXE che di norma viene utilizzato per effettuare il download di un'immagine “corporate” su un disco fisso. La ROM opzionale per scheda di rete occupa uno spazio di memoria inferiore ad 1 MB al quale di solito si fa riferimento come spazio
DCH (DOS Compatibility Hole), per sua natura limitato. Questa opzione F10 consente agli utenti di disabilitare il download della ROM opzionale per scheda di rete integrata e pertanto di concedere più spazio DCH per ulteriori schede PCI che potrebbero aver bisogno dello spazio della ROM opzionale. In base all'impostazione predefinita, la ROM opzionale per scheda di rete è abilitata.
Utility Computer Setup (F10) 13
Tabella 6 Computer Setup - Advanced (per utenti avanzati) (continuazione)
Opzione Descrizione
Management Devices
(Gestione dispositivi)
Il menu Management Devices (Gestione dispositivi) viene visualizzato nel menu Advanced
(Avanzate) solo quando il BIOS rileva più opzioni di gestione.
L'opzione è relativa alle schede NIC installate che supportano ASF o DASH. Utilizzare il menu
Management Devices (Gestione dispositivi) per specificare se le operazioni di gestione del BIOS verranno eseguite mediante la soluzione incorporata o una delle schede NIC installate.
Consente di impostare: Management
Operations (Operazioni di gestione) ● MEBx Setup Prompt (Prompt setup MEBx) (abilita/disabilita). Se la funzione è abilitata, durante il POST viene visualizzato il prompt CTRL+P . Se la funzione è disabilitata, non viene visualizzato alcun prompt. Tuttavia, premendo Ctrl + P è comunque possibile accedere alla utility che consente di configurare le impostazioni di gestibilità.
La funzione CTRL+P attiva il menu MEBx Setup (Impostazione MEBx). Se è impostata la password di configurazione, all'utente verrà richiesto di immettere la password corretta per accedere alla schermata di impostazione MEBx. Se la password viene immessa in modo errato per tre volte, l'impostazione MEBx non verrà attivata.
● SOL Character Echo (Echo caratteri SOL) (abilita/disabilita). Durante la stampa da alcune console remote, può accadere che i caratteri immessi in remoto compaiano due volte (una volta quando immessi in remoto, la seconda quando ritrasmessi per echo dal monitor client locale).
Questa opzione consente all'amministratore di sopprimere tramite l'emulatore del terminale SO l'echo dei caratteri immessi in remoto al monitor locale.
● SOL Terminal Emulation Mode (Modalità Terminal Emulation SOL) (abilita/disabilita).
Consente di scegliere tra l'emulazione terminale SOL VT100 e ANSI. La modalità di emulazione terminale SOL viene attivata esclusivamente durante le operazioni di reindirizzamento AMT remoto. Le opzioni di emulazione consentono agli amministratori di selezionare la modalità più adatta per la specifica console.
● SOL Keyboard (Tastiera SOL) (abilita/disabilita). Consente di disabilitare o abilitare la tastiera del client durante le sessioni SOL. Come soluzione alternativa in remoto è possibile avviare sul client locale un'immagine remota fornita da un amministratore. Questa opzione consente di determinare se il BIOS manterrà la tastiera locale abilitata o disabilitata per un'eventuale interazione con il client locale. Se la tastiera locale è disabilitata, verranno accettate solo le immissioni da tastiera dalla sorgente remota.
Ripristino delle impostazioni di configurazione
Questo metodo di ripristino richiede di eseguire il comando Save to Removable Media (Salva su supporti removibili) dell'utility Computer Setup (F10) prima che sia necessario il ripristino mediante
Restore
. (Vedere Save to Removable Media (Salva su supporti removibili) a pagina 3
nella tabella
Computer Setup - File).
NOTA: Si consiglia di salvare eventuali impostazioni di configurazione modificate del computer su un dispositivo flash media USB o su un dispositivo tipo unità a dischetti (un dispositivo di archiviazione configurato per emulare un'unità a dischetti) e di salvare il dispositivo per il possibile utilizzo futuro.
Per ripristinare la configurazione, inserire un dispositivo flash media USB o un altro supporto di archiviazione che emula un dischetto con la configurazione salvata ed eseguire il comando Restore from Removable Media (Ripristina da supporto rimovibile) tramite l'utility Computer Setup (F10).
Vedere Restore from Removable Media (Ripristina da supporti removibili) a pagina 3 nella tabella
Computer Setup—File.
14 Utilizzo dell'utility Computer Setup (F10) ITWW
advertisement
Related manuals
advertisement
