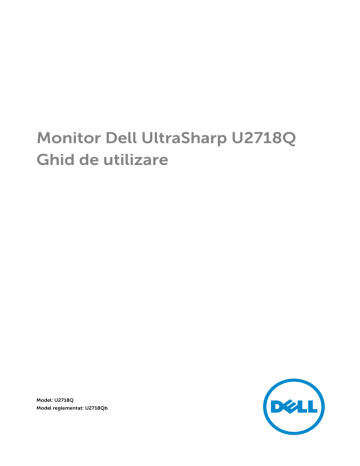

Monitor Dell UltraSharp U2718Q
Ghid de utilizare
Model: U2718Q
Model reglementat: U2718Qb
Note, atenţionări şi avertizări
NOTĂ: O NOTĂ indică informaţii importante care contribuie la utilizarea optimă a computerului.
ATENŢIE: O ATENŢIONARE indică posibilitatea de avarii hardware sau de pierdere a datelor în cazul nerespectării instrucţiunilor.
AVERTISMENT: O AVERTIZARE indică posibilitatea de pagube materiale, vătămări corporale sau moarte.
____________________
Drepturi de autor © 2017-2019 Dell Inc. Toate drepturile sunt rezervate.
Acest produs este protejat de legislaţia S.U.A. şi internaţională privind drepturile de autor şi drepturile de proprietate intelectuală. Dell
TM
şi sigla Dell sunt mărci comerciale ale Dell Inc.
în Statele Unite şi/sau în alte jurisdicţii. Toate celelalte mărci şi nume menţionate în prezentul document pot fi mărci comerciale ale proprietarilor acestora.
2019 - 09 Rev. A03
Cuprins
Despre monitorul dvs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Identificarea pieselor şi comenzilor . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Interfaţa Universal Serial Bus (USB) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Calitatea monitorului LCD şi politica privind pixelii . . . . . . . . . . . . . 22
Instrucţiuni privind întreţinerea . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Instalarea monitorului . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Demontarea suportului monitorului . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Suport de montare pe perete (opţional). . . . . . . . . . . . . . . . . . . . . . . . 29
Utilizarea monitorului . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Utilizarea comenzilor de pe panoul din faţă . . . . . . . . . . . . . . . . . . . . 30
Cuprins | 3
Utilizarea meniului afişat pe ecran (OSD). . . . . . . . . . . . . . . . . . . . . . . 32
Setarea rezoluţiei maxime . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Cerinţe pentru a vedea sau a reda conţinur HDR . . . . . . . . . . . . . . . . 46
Înclinarea, rotirea şi extinderea verticală . . . . . . . . . . . . . . . . . . . . . . . 47
Reglarea setărilor de rotire a afişajului în sistem . . . . . . . . . . . . . . . . 49
Remedierea problemelor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Probleme specifice produsului . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Probleme specifice pentru Universal Serial Bus (USB) . . . . . . . . . . . 54
Probleme specifice difuzoarelor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Anexă . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
4 | Cuprins
Despre monitorul dvs.
Conţinutul pachetului
Monitorul este expediat cu componentele prezentate mai jos. Asiguraţi-vă că aţi primit
toate componentele şi Luaţi legătura cu Dell verificaţi dacă lipseşte ceva.
NOTĂ: Unele elemente pot fi opţionale, nefiind aşadar expediate cu monitorul. Este posibil ca unele caracteristici sau suporturi media să nu fie disponibile în unele ţări.
NOTĂ: Pentru instalarea cu orice alt suport, consultaţi instrucţiunile din ghidul de instalare al suportului respectiv.
Monitor
Înălţător suport
Bază suport
Despre monitorul dvs.
| 5
6 | Despre monitorul dvs.
Cablu de alimentare
(variază în funcţie de ţară)
Cablu DP (Mini-DP la DP)
Cablu USB 3.0 upstream
(activează porturile USB ale monitorului)
• Ghid de instalare rapidă
• Raport de calibrare din fabrică
• Informaţii despre securitate, mediu şi reglementări
Caracteristicile produsului
Afişajul cu panou plat Dell U2718Q are un ecran cu cristale lichide (LCD) cu tranzistori cu peliculă subţire (TFT) şi matrice activă, cu iluminare de fundal LED. Caracteristicile monitorului includ:
• Afişaj cu suprafaţă vizibilă (diagonală) de 68,47 cm (27 inci).
Rezoluţie 3840 x 2160 (16:9), în plus acceptă afişarea rezoluţiilor inferioare pe ecranul complet.
• Unghiul larg de vizionare permite vizionarea din picioare sau aşezat.
• Posibilităţi de reglare prin înclinare, pivotare, extensie verticală şi rotire.
• Rama ultra-îngustă minimizează distanţa dintre ecrane în cazul utilizării mai multor monitoare, simplificând amplasarea şi vizionarea.
• Suport demontabil şi orificii de montare la 100 mm conform standardelor Asociaţiei de Standarde Electronice Video (VESA™) pentru soluţii flexibile de montare.
• Capabilitate plug and play dacă este acceptată de sistemul dvs.
• Gamă de culori de 99,9% sRGB cu medie Delta E < 2.
• HDR compatibil cu HDMI 2.0a.
• Conectivitatea digitală cuprinzătoare, prin DP, mDP, HDMI şi USB3.0, face ca monitorul dvs. să rămână actual şi pe viitor.
• Meniuri afişate pe ecran (OSD) pentru simplificarea configurării şi optimizarea ecranului.
• Fantă pentru blocaj de securitate.
• Blocaj pentru suport.
• Consum de 0,3 W în modul inactiv.
• Optimizează confortul ochilor cu un ecran care nu pâlpâie.
NOTĂ: Printre posibilele efecte pe termen lung ale emisiilor de lumină albastră de la monitor poate fi enumerată afectarea ochilor, şi anume oboseala sau suprasolicitarea ochilor. Funcţia ComfortView are scopul de a reduce cantitatea de lumină albastră emisă de monitor, pentru a optimiza confortul ochilor.
Despre monitorul dvs.
| 7
Identificarea pieselor şi comenzilor
Vedere din faţă
Comenzi de pe panoul frontal
Etichetă
1
2
Descriere
Butoane cu funcţii (pentru informaţii suplimentare, consultaţi
Buton Pornit/Oprit (cu indicator LED)
8 | Despre monitorul dvs.
Vedere din spate
Vedere din spate cu suportul monitorului
Etichetă
1
2
3
4
5
6
Descriere
Orificii de montare VESA
(100 mm x 100 mm - în spatele capacului VESA montat)
Etichetă cu omologări
Buton de deblocare a suportului
Fantă pentru blocaj de securitate
Etichetă cu numărul de serie şi codul de bare
Orificiu pentru organizarea cablurilor
Utilizare
Montarea pe perete a monitorului cu un set de montare pe perete compatibil VESA (100 mm x
100 mm).
Conţine omologările primite.
Deblochează suportul de pe monitor.
Securizează monitorul cu un blocaj de securitate
(blocajul de securitate nu este inclus).
Consultaţi această etichetă dacă este necesar să luaţi legătura cu Dell pentru asistenţă tehnică.
Permite organizarea cablurilor prin trecerea acestora prin orificiu.
Despre monitorul dvs.
| 9
Vedere laterală
Etichetă
1
2
Descriere
Port USB downstream
Port USB downstream cu funcţie de încărcare
Utilizare
Conectaţi dispozitivul dvs. USB. Puteţi să folosiţi acest conector doar după ce aţi conectat cablul
USB la computer şi la conectorul USB upstream al monitorului.*
Conectaţi dispozitivul de încărcat.
* Pentru a evita interferenţa semnalelor, când conectaţi un dispozitiv USB wireless la un port USB downstream, NU este recomandat să conectaţi alte dispozitive USB la porturile alăturate.
10 | Despre monitorul dvs.
Vedere de jos
Vedere de jos fără suportul monitorului
Etichetă
1
2
3
4
5
6
7-1
7-2
8
Descriere
Conector cablu alimentare c.a.
Conector port HDMI
Conector intrare
DisplayPort
Conector intrare Mini
DisplayPort
Ieşire linie audio
Port USB upstream
Port USB downstream
Utilizare
Conectaţi cablul de alimentare.
Conectaţi computerul prin cablul HDMI.
Conectaţi computerul cu un cablu DP.
Conectaţi computerul folosind un cablu Mini-DP la DP.
Conectaţi difuzoarele.*
Conectaţi cablul USB furnizat cu monitorul la computer. După conectarea cablului, puteţi să folosiţi conectorii USB de pe monitor.
Conectaţi dispozitivul dvs. USB. Puteţi să folosiţi acest conector doar după ce aţi conectat cablul
USB la computer şi la conectorul USB upstream al monitorului.**
Conectaţi dispozitivul de încărcat.
Port USB downstream cu funcţie de încărcare
Blocaj pentru suport Pentru fixarea suportului pe monitor cu un şurub
M3 x 6 mm (şurubul nu este inclus).
* Utilizarea căştilor nu este acceptată pentru conectorul ieşire linie.
Despre monitorul dvs.
| 11
** Pentru a evita interferenţa semnalelor, când conectaţi un dispozitiv USB wireless la un port USB downstream, NU este recomandat să conectaţi alte dispozitive USB la porturile alăturate.
Specificaţiile monitorului
Specificaţiile panoului plat
Model
Tip ecran
Tehnologie panou
Raport de aspect
Imagine vizibilă
Diagonală
Orizontală, suprafaţă activă
Verticală, suprafaţă activă
Suprafaţă
Distanţă între pixeli
Pixeli pe inci
Unghi de vizionare
Luminanţă produsă
Raport contrast
Tratare panou
Lumină de fundal
Timp de răspuns
Profunzime culori
Gamă de culori*
Precizie calibrare
Dispozitive încorporate
U2718Q
Matrice activă - LCD TFT
Tip comutare în plan
16:9
684,7 mm (27 inci)
596,74 mm (23,49 inci)
335,66 mm (13,21 inci)
200301,7 mm
2
(310,47 inci
0,1554 mm x 0,1554 mm
163
178° (vertical) tipic
178° (orizontal) tipic
2
)
350 cd/m² (tipic)
1300 la 1 (tipic)
Anti reflexie cu tratament 3H
Sistem LED pe margine
8 ms (normal)/5 ms (rapid)
1,07 miliarde de culori
99,9% sRGB, 99,9% Rec 709, 80,7% DCI-P3
Delta E < 2 (în medie)
• Hub USB 3.0 de super-viteză (cu 1 x port USB 3.0 upstream)
• 4 x porturi USB 3.0 downstream
12 | Despre monitorul dvs.
Conectivitate
Lăţime margine (muchia monitorului până la suprafaţa activă)
Reglaje
Suport cu înălţime reglabilă
Înclinare
Rotire
Pivotare
Compatibilitate cu Dell
Display Manager (DDM)
Securitate
• 1 x HDMI 2.0 (HDCP 2.2)
• 1 x DP 1.2 (HDCP 2.2)
• 1 x mDP (HDCP 2.2)
• 1 x port ieşire linie audio
• 1 x port USB 3.0 upstream
• 4 x porturi USB 3.0 downstream (2 x BC1.2 inclus)
7,3 mm (sus/stânga/dreapta)
9,0 mm (jos)
0 - 130 mm
Între -5° şi 21°
Între -45° şi 45°
Între -90° şi 90°
Aranjare simplă şi alte funcţii cheie
Fantă pentru blocaj de securitate (cablul de blocare este vândut separat)
* Doar la afişajul nativ, la presetarea Mod personalizat.
Specificaţiile rezoluţiei
Model
Interval de scanare orizontală
Interval de scanare verticală
Rezoluţie maximă presetată
Moduri video acceptate
U2718Q
Între 10 kHz şi 137 kHz (automat)
Între 49 Hz şi 86 Hz (automat)
3840 x 2160 la 60 Hz
Model
Capacitate de afişare video
(redare HDMI şi DP)
U2718Q
480p, 480i, 576p, 576i, 720p, 1080i, 1080p, QHD,
UHD
Despre monitorul dvs.
| 13
Moduri de afişare presetate
Mod afişare Frecvenţă orizontală
(kHz)
Frecvenţă verticală
(Hz)
VESA, 640 x 400
VESA, 640 x 480
VESA, 640 x 480
VESA, 720 x 400
VESA, 800 x 600
VESA, 800 x 600
VESA, 1024 x 768
VESA, 1024 x 768
VESA, 1152 x 864
VESA, 1280 x 800 - R
VESA, 1280 x 1024
VESA, 1280 x 1024
VESA, 1600 x 1200
VESA, 1920 x 1080
VESA, 2048 x 1280- R
VESA, 2560 x 1440
VESA, 3840 x 2160- R*
67,5
49,3
64,0
80,0
75,0
67,5
78,9
88,8
133,3
31,5
31,5
37,5
31,5
37,9
46,9
48,4
60,0
* Necesită o placă grafică ce acceptă HDMI 2.0.
75,0
59,9
60,0
75,0
60,0
60,0
59,9
60,0
60,0
70,1
59,9
75,0
70,1
60,3
75,0
60,0
75,0
Specificaţii electronice
108,0
71,0
108,0
135,0
162,0
148,5
174,3
241,5
533,3
25,2
25,2
31,5
28,3
40,0
49,5
65,0
78,8
Tact pixel
(MHz)
Polaritate sincronizare
(orizontală/ verticală)
+/+
+/+
+/-
+/-
+/-
+/+
+/-
+/+
+/+
+/+
+/+
-/-
+/+
+/-
-/-
-/-
-/+
Model
Semnale de intrare video
Tensiune/frecvenţă/curent intrare c.a.
Curent de pornire
14 | Despre monitorul dvs.
U2718Q
• HDMI 2.0, 600 mV pentru fiecare linie diferenţală, impedanţă intrare 100 ohmi pe pereche diferenţială.
• DisplayPort & Mini DisplayPort 1.2, 600 mV pentru fiecare linie diferenţală, impedanţă intrare 100 ohmi pe pereche diferenţială.
Între 100 V c.a. şi 240 V c.a./ 50 Hz sau 60 Hz + 3 Hz /
1,5 A (tipic)
• 120 V: 30 A (max.) la 0°C (pornire la rece)
• 220 V: 60 A (max.) la 0°C (pornire la rece)
Caracteristici fizice
Model
Tip cablu semnal
U2718Q
• Digital: detaşabil, HDMI, 19 pini (cablul nu este inclus)
• Digital: detaşabil, Mini-DP la DP, 20 pini
• Universal Serial Bus: detaşabil, USB, 9 pini
Dimensiuni (cu suport)
Înălţime (extins)
Înălţime (comprimat)
Lăţime
Adâncime
Dimensiuni (fără suport)
Înălţime
Lăţime
Adâncime
Dimensiuni suport
Înălţime (extins)
Înălţime (comprimat)
Lăţime
Adâncime
Greutate
Greutate cu ambalaj
Greutate cu ansamblul suportului şi cabluri
Greutate fără ansamblul suportului (în vederea montării pe perete sau pe suport VESA - fără cabluri)
Greutate ansamblu suport
540,2 mm (21,27 inci)
410,2 mm (16,15 inci)
611,3 mm (24,07 inci)
200,3 mm (7,89 inci)
356,2 mm (14,02 inci)
611,3 mm (24,07 inci)
49,1 mm (1,93 inci)
433,4 mm (17,06 inci)
387,2 mm (15,24 inci)
292,4 mm (11,51 inci)
200,3 mm (7,89 inci)
9,40 kg (20,72 lb)
6,55 kg (14,44 lb)
3,70 kg (8,16 lb)
2,53 kg (5,58 lb)
Despre monitorul dvs.
| 15
Caracteristici mediu
Model
Conformitate cu standardele
U2718Q
• Conformitate cu RoHS
• Afişaje certificate TCO
• Fără BFR/PVC (fără halogen) cu excepţia caburilor externe.
• Respectă cerinţele NFPA 99 privind scurgerile de curent.
• Sticlă fără arsenic şi fără mercur doar pentru panou.
Temperatură
În funcţiune Între 0°C şi 40°C (între 32°F şi 104°F)
Între -20°C şi 60°C (între -4°F şi 140°F) Oprit
Umiditate
În funcţiune
Oprit
Altitudine
În funcţiune
Între 10% şi 80% (fără condens)
Între 5% şi 90% (fără condens)
Oprit
Disipare termică
5.000 m (16.404 ft) (maxim)
12.192 m (40.000 ft) (maxim)
• 337,79 BTU/oră (maximă)
• 102,36 BTU/oră (tipică)
Moduri de gestionare a energiei
Dacă aveţi o placă video sau software conform cu standardul DPM™ de la VESA, monitorul îşi poate reduce automat consumul de energie când nu este folosit. Acest mod este denumit Mod de economisire a energiei *. Dacă computerul detectează semnale de la tastatură, mouse sau alte dispozitive de intrare, monitorul îşi reia automat funcţionarea.
Tabelul următor prezintă consumul de energie şi modul de funcţionare al acestei funcţii de economisire a energiei.
Moduri
VESA
Funcţionare normală
Mod
Oprit-activ
Oprit
Sincronizare orizontală
Activă
Sincronizare verticală
Activă
Video
Activă
Inactivă
-
Inactivă
-
Gol
-
Indicator
Pornit/Oprit
Alb
Alb (clipeşte)
Oprit
Consum de energie
99 W (maxim)**
30 W (tipic)
Sub 0,3 W
Sub 0,3 W
Consum de energie P on
Consum total de energie (TEC)
24,32 W
76,39 kWh
16 | Despre monitorul dvs.
* Consumul zero de energie în modul Oprit poate fi obţinut doar prin deconectarea cablului principal de la monitor.
** Consum maxim de energie cu luminanţă maximă şi USB activ.
Acest document are doar rol informativ şi reflectă performanţele din laborator. Produsul dvs. se poate comporta diferit, în funcţie de software-ul, componentele şi perifericele comandate, neavând obligaţia de a actualiza astfel de informaţii. În consecinţă, clientul nu trebuie să se bazeze pe aceste informaţii atunci când ia decizii despre toleraţe electrice sau în alte scopuri. Nu este exprimată sau subînţeleasă nicio garanţie privind precizia sau caracterul complet al informaţiilor.
NOTĂ:
P on
: Consumul de energie în modul Pornit, măsurat conform metodei de testare
Energy Star.
TEC: Consumul de energie total în kWh, măsurat conform metodei de testare
Energy Star.
Meniul OSD este activ doar în modul normal de funcţionare. La apăsarea oricărui buton
în modul Oprit-activ, este afişat următorul mesaj:
Porniţi computerul şi monitorul pentru a avea acces la meniul OSD.
NOTĂ: Mesajul poate să fie uşor diferit, în funcţie de semnalul de intrare conectat.
Alocările pinilor
Conector DisplayPort
Număr pini
1
2
3
4
Latura cu 20 pini a cablului de semnal conectat
ML0(p)
Împământare
ML0(n)
ML1(p)
Despre monitorul dvs.
| 17
13
14
15
16
17
18
9
10
11
12
7
8
5
6
19
20
Împământare
ML1(n)
ML2(p)
Împământare
ML2(n)
ML3(p)
Împământare
ML3(n)
Împământare
EDID WP
AUX(p)
Împământare
AUX(n)
Detectare conectare în funcţiune
Re-PWR
+3,3 V DP_PWR
Conector Mini DisplayPort
7
8
9
5
6
3
4
Număr pini
1
2
Latura cu 20 pini a cablului de semnal conectat
Împământare
Detectare conectare în funcţiune
ML3(n)
Împământare
ML3(p)
Împământare
Împământare
Împământare
ML2(n)
18 | Despre monitorul dvs.
14
15
16
17
10
11
12
13
18
19
20
Conector HDMI
ML0(n)
ML2(p)
ML0(p)
Împământare
Împământare
ML1(n)
AUX(p)
ML1(p)
AUX(n)
Împământare
+3,3 V DP_PWR
Număr pini
1
8
9
6
7
4
5
2
3
10
11
12
13
14
15
16
17
Latura cu 19 pini a cablului de semnal conectat
DATE TMDS 2+
ECRANARE DATE TMDS 2
DATE TMDS 2-
DATE TMDS 1+
ECRANARE DATE TMDS 1
DATE TMDS 1-
DATE TMDS 0+
ECRANARE DATE TMDS 0
DATE TMDS 0-
TACT TMDS+
ECRANARE TACT TMDS
TACT TMDS-
CEC
Rezervat (Neconectat pe dispozitiv)
TACT DDC (SCL)
DATE DDC (SDA)
Împământare DDC/CEC
Despre monitorul dvs.
| 19
18
19
ALIMENTARE +5 V
DETECTARE CONECTARE ÎN
FUNCŢIUNE
Capabilitate Plug and Play
Puteţi să instalaţi monitorul în orice sistem compatibil Plug and Play. Monitorul furnizează automat sistemului computerului datele sale de identificare a afişajului extins (EDID) prin protocoalele Canal de date afişaj (DDC), astfel încât sistemul să se poată configura automat şi să optimizeze setările monitorului. În cele mai multe cazuri, instalarea monitorului este automată; puteţi să selectaţi alte setări dacă doriţi. Pentru informaţii
suplimentare despre modificarea setărilor monitorului, consultaţi Utilizarea monitorului .
Interfaţa Universal Serial Bus (USB)
Această secţiune vă oferă informaţii despre porturile USB disponibile pe monitor.
NOTĂ: Acest monitor este compatibil Super-Speed USB 3.0.
Viteză de transfer
Super-viteză
Înaltă viteză
Viteză completă
Viteză date
5 Gbps
480 Mbps
12 Mbps
Consum de energie*
4,5 W (max, fiecare port)
4,5 W (max, fiecare port)
4,5 W (max, fiecare port)
* Până la 2 A pe portul downstream USB (portul cu pictograma bateriei dispozitive certificate BC1.2 sau dispozitive USB normale.
Conector USB upstream
) cu
Număr pini
3
4
1
2
5
Latura cu 9 pini a conectorului
VCC
D-
D+
Împământare
SSTX-
20 | Despre monitorul dvs.
8
9
6
7
SSTX+
Împământare
SSRX-
SSRX+
Conector USB downstream
Număr pini
7
8
5
6
9
3
4
1
2
Latura cu 9 pini a conectorului
VCC
D-
D+
Împământare
SSRX-
SSRX+
Împământare
SSTX-
SSTX+
Porturi USB
• 1 x USB 3.0 upstream - jos
• 2 x USB 3.0 downstream - jos
• 2 x USB 3.0 downstream - lateral
• Port de încărcare- portul cu pictograma bateriei dacă dispozitivul este compatibil cu BC1.2.
; acceptă încărcarea rapidă
NOTĂ: Funcţionalitatea USB 3.0 necesită un computer cu capabilităţi USB 3.0.
NOTĂ: Interfaţa USB a monitorului funţionează numai când monitorul este pornit sau în modul de economisire a energiei. Dacă opriţi monitorul, apoi îl porniţi, este posibil ca perifericele ataşate să aibă nevoie de câteva secunde pentru a-şi relua funcţionarea normală.
Despre monitorul dvs.
| 21
Calitatea monitorului LCD şi politica privind pixelii
Nu este neobişnuit ca în timpul procesului de producţie a monitorului LCD unul sau mai mulţi pixeli să rămână într-o stare fixă, aceştia fiind greu de observat şi neafectând calitatea sau funcţionalitatea afişajului. Pentru informaţii suplimentare privind Calitatea monitoarelor Dell şi Politica privind pixelii, consultaţi site-ul de asistenţă Dell la: http://www.dell.com/support/monitors .
Instrucţiuni privind întreţinerea
Curăţarea monitorului
ATENŢIE: Citiţi şi urmaţi instrucţiunile din secţiunea Instrucţiuni privind securitatea
înainte de a curăţa monitorul.
AVERTISMENT: Înainte de a curăţa monitorul, scoateţi cablul de alimentare din priză.
În vederea respectării celor mai bune practici, urmaţi instrucţiunile din lista de mai jos în timpul despachetării, curăţării sau manipulării monitorului:
• Pentru a curăţa ecranul anti-static, umeziţi uşor cu apă o cârpă curată şi moale.
Dacă este posibil, folosiţi un şerveţel special pentru curăţarea ecranului sau o soluţie potrivită pentru suprafaţa tratată anti-static. Nu folosiţi benzen, diluant, amoniac, soluţii de curăţare abrazive sau aer comprimat.
• Folosiţi o cârpă caldă şi umezită uşor pentru a curăţa monitorul. Evitaţi utilizarea detergenţilor de orice fel, deoarece unii detergenţi lasă o peliculă albicioasă pe monitor.
• Dacă observaţi o pulbere albă în timp ce despachetaţi monitorul, ştergeţi-o cu o cârpă.
• Manipulaţi cu atenţie monitorul, deoarece zgârieturile se văd mai bine pe monitoarele de culoare întunecată decât pe monitoarele de culoare deschisă.
• Pentru a contribui la menţinerea calităţii optime a imaginii monitorului, folosiţi un screen saver dinamic şi opriţi monitorul când nu îl folosiţi.
22 | Despre monitorul dvs.
Instalarea monitorului
Ataşarea suportului
NOTĂ: Suportul este detaşat când monitorul este expediat din fabrică.
NOTĂ: Aceste instrucţiuni sunt valabile pentru monitorul cu suport. În cazul cumpărării altui suport, consultaţi instrucţiunile din ghidul de instalare al suportului respectiv.
ATENŢIE: Nu scoateţi monitorul din ambalaj înainte de a ataşa suportul.
Pentru a ataşa suportul monitorului:
1 Urmaţi instrucţiunile de pe lamelele de carton pentru a demonta suportul de pe protecţia superioară pe care este fixat.
2 Introduceţi complet proeminenţele bazei suportului în fanta suportului.
3 Ridicaţi mânerul şurubului şi rotiţi în sens orar şurubul.
4 După strângerea completă a şurubului, pliaţi mânerul şurubului în nişa sa.
Instalarea monitorului | 23
5 Ridicaţi capacul conform ilustraţiei pentru a avea acces la zona VESA pentru asamblarea suportului.
6 Ataşaţi ansamblul suportului la monitor.
a Introduceţi cele două lamele din partea superioară a suportului în canelura din spatele monitorului.
b Apăsaţi suportul până când se fixează cu un clic.
24 | Instalarea monitorului
7 Amplasaţi monitorul în poziţie verticală.
a Glisaţi o mână în zona decupată a protecţiei inferioare şi folosiţi cealaltă mână pentru a ţine suportul.
b Ridicaţi cu grijă monitorul, pentru a preveni alunecarea sau căderea sa.
ATENŢIE: Nu apăsaţi ecranul când ridicaţi monitorul.
8 Demontaţi capacul de pe monitor.
Instalarea monitorului | 25
Conectarea monitorului
AVERTISMENT: Înainte de a începe oricare dintre procedurile din această
secţiune, parcurgeţi secţiunea Instrucţiuni privind securitatea
.
NOTĂ: Nu conectaţi simultan toate cablurile la computer.
Pentru a conecta monitorul la computer:
1 Opriţi computerul şi deconectaţi cablul de alimentare.
Conectaţi cablul DP/Mini-DP la DP/HDMI de la monitor la computer.
Conectarea cablului HDMI (achiziţie opţională)
Conectarea cablului DisplayPort (Mini-DP la DP)
26 | Instalarea monitorului
Conectarea cablului DisplayPort (DP la DP) (achiziţie opţională)
ATENŢIE: Figurile au doar rol ilustrativ. Aspectul computerului poate să varieze.
Conectarea cablului USB 3.0
După ce aţi conectat cablul DP/Mini-DP la DP/HDMI, urmaţi procedurile de mai jos pentru a conecta cablul USB 3.0 la computer şi a finaliza instalarea monitorului:
1 Conectaţi portul USB 3.0 upstream (cablu furnizat) la un port USB 3.0 corespunzător al computerului.
2 Conectaţi perifericele USB 3.0 la porturile USB 3.0 downstream ale monitorului.
3 Conectaţi cablurile de alimentare ale computerului şi monitorului la o priză din apropiere.
4 Porniţi monitorul şi computerul.
Dacă imaginea este afişată pe monitor, instalarea este finalizată. Dacă imaginea nu este afişată, consultaţi secţiunea
Probleme specifice pentru Universal Serial Bus
5 Folosiţi orificiul pentru cabluri al suportului monitorului pentru a organiza cablurile.
Instalarea monitorului | 27
Organizarea cablurilor
După ataşarea tuturor cablurilor necesare la monitor şi la computer (vezi secţiunea
pentru ataşarea cablurilor), organizaţi toate cablurile conform imaginii de mai sus.
Demontarea suportului monitorului
NOTĂ: Pentru a preveni zgârierea ecranului LCD în timpul demontării suportului, asiguraţi-vă că monitorul este amplasat pe o suprafaţă moale şi curată.
NOTĂ: Aceste instrucţiuni sunt valabile pentru monitorul cu suport. În cazul cumpărării altui suport, consultaţi instrucţiunile din ghidul de instalare al suportului respectiv.
Pentru a demonta suportul:
1 Amplasaţi monitorul pe o pânză sau pernă moale.
2 Apăsaţi şi menţineţi apăsat butonul de deblocare a suportului.
3 Ridicaţi suportul şi separaţi-l de monitor.
28 | Instalarea monitorului
Suport de montare pe perete (opţional)
(Dimensiune şurub: M4 x 10 mm).
Consultaţi instrucţiunile furnizate împreună cu setul de montare pe perete compatibil
VESA.
1 Amplasaţi ecranul monitorului pe o cârpă sau pernă moale, pe o masă stabilă şi plată.
2 Demontaţi suportul.
3 Folosiţi o şurubelniţă în cruce pentru a demonta cele patru şuruburi care fixează capacul de plastic.
4 Ataşaţi pe monitor suportul de montare al setului de montare pe perete.
5 Montaţi monitorul pe perete urmând instrucţiunile furnizate cu setul de montare pe perete.
NOTĂ: Se vor folosi numai suporţi de perete atestaţi UL, cu capacitatea de a susţine o sarcină de cel puţin 3,70 kg.
Instalarea monitorului | 29
Utilizarea monitorului
Pornirea monitorului
Apăsaţi butonul pentru a porni monitorul.
Utilizarea comenzilor de pe panoul din faţă
Butoanele de comandă de pe panoul frontal asigură acces rapid la funcţiile software de bază pentru controlul monitorului.
30 | Utilizarea monitorului
Următorul tabel descrie butoanele de pe panoul frontal:
Buton de pe panoul frontal
1
Descriere
Folosiţi acest buton pentru a alege dintr-o listă de moduri de culoare presetate.
Tastă de acces rapid/
Preset Modes
(Moduri presetate)
2 Folosiţi acest buton pentru a alege dintr-o listă de semnale video ce pot fi conectate la monitorul dvs.
Tastă de acces rapid/
Input Source
(Sursă intrare)
3 Utilizaţi butonul MENIU pentru a lansa afişajul pe ecran
(OSD). Consultaţi
Accesarea sistemului de meniuri
.
Meniu
4 Folosiţi acest buton pentru a ieşi din meniul principal OSD.
5
Ieşire
Pornit/Oprit
(cu indicator luminos
Pornit/Oprit)
Folosiţi butonul Pornit/Oprit pentru a porni şi a opri monitorul.
Indicatorul luminos alb semnalează faptul că monitorul este pornit şi complet funcţional. Indicatorul luminos alb care luminează semnalează faptul că modul de economisire a energiei este activat.
Buton de pe panoul frontal
Utilizaţi butoanele din faţa monitorului pentru a regla setările imaginii.
Utilizarea monitorului | 31
Buton de pe panoul frontal
1
Descriere
Folosiţi butonul Sus pentru a regla (a creşte) elementele din meniul OSD.
Sus
2 Folosiţi butonul Jos pentru a regla (a reduce) elementele din meniul OSD.
Jos
3 Folosiţi butonul OK pentru a confirma selecţia.
OK
4 Folosiţi butonul Înapoi pentru a reveni la meniul anterior.
Înapoi
Utilizarea meniului afişat pe ecran (OSD)
Accesarea sistemului de meniuri
NOTĂ: Când modificaţi setările şi apoi treceţi la alt meniu sau închideţi meniul OSD, monitorul salvează automat aceste modificări. Modificările sunt de asemenea salvate dacă modificaţi setările şi apoi aşteptaţi ca meniul OSD să dispară.
1 Apăsaţi butonul pentru a lansa meniul OSD şi a afişa meniul principal.
2 Apăsaţi butoanele şi pentru a comuta între opţiunile setărilor. Când comutaţi de la o pictogramă la alta, este evidenţiat numele opţiunii. Vezi tabelul următor pentru o listă completă a tuturor opţiunilor disponibile pentru monitor.
3 Apăsaţi o dată butonul pentru a activa opţiunea evidenţiată.
32 | Utilizarea monitorului
4 Apăsaţi butonul şi pentru a selecta parametrul dorit.
5 Apăsaţi pentru a accesa submeniul şi apoi folosiţi butoanele şi , conform indicaţiilor din meniu, pentru a efectua modificări.
6 Selectaţi butonul pentru a reveni la meniul principal.
Pictogramă
Meniu şi submeniuri
Brightness/
Contrast
(Luminozitate/
Contrast)
Descriere
Folosiţi acest meniu pentru a activa reglajul Brightness/Contrast
(Luminozitate/Contrast) .
Brightness
(Luminozitate)
Brightness (Luminozitate) reglează luminanţa iluminării de fundal.
Apăsaţi butonul pentru a spori luminozitatea şi apăsaţi butonul pentru a reduce luminozitatea (min. 0 / max. 100).
Contrast
NOTĂ: Reglarea manuală a setării Brightness (Luminozitate) este dezactivată când setarea Dynamic Contrast (Contrast dinamic) este pornită.
Reglaţi mai întâi setarea Brightness (Luminozitate) , apoi reglaţi setarea Contrast numai dacă mai este necesar.
Apăsaţi butonul pentru a spori contrastul şi apăsaţi butonul pentru a reduce contrastul (min. 0 / max. 100).
Funcţia Contrast reglează diferenţa dintre zonele întunecate şi zonele luminoase ale imaginii afişate.
Utilizarea monitorului | 33
Input Source
(Sursă intrare)
Folosiţi meniul Input Source (Sursă intrare) pentru a alege unul din semnalele video conectate la monitor.
DP mDP
Selectaţi intrarea DP când folosiţi conectorul DisplayPort (DP).
Selectaţi intrarea mDP când folosiţi conectorul Mini DisplayPort
(mDP).
Selectaţi intrarea HDMI când folosiţi conectorul HDMI.
HDMI
Auto Select
(Selectare automată)
Funcţia vă permite să căutaţi sursele de intrare disponibile.
Reset Input
Source
(Resetare sursă intrare)
Resetează setările intrărilor monitorului la setările din fabricaţie.
34 | Utilizarea monitorului
Color (Culoare) Folosiţi opţiunea Color (Culoare) pentru a regla modul de setare a culorii.
Preset Modes
(Moduri presetate)
Când selectaţi Preset Modes (Moduri presetate) , puteţi să alegeţi din lista de opţiuni Standard , ComfortView , Movie (Film), Game (Joc) ,
Color Temp. (Temp. culoare) sau Custom Color (Culoare personalizată) .
• Standard : Încarcă setările de culoare implicite ale monitorului.
Acesta este modul presetat implicit.
• ComfortView : Reduce nivelul de lumină albastră emisă de ecran pentru a face vizionarea mai confortabilă pentru ochi.
• Movie (Film) : Încarcă setările de culoare ideale pentru filme.
• Game (Joc) : Încarcă setările de culoare ideale pentru jocuri.
• Color Temp. (Temp. culoare) : Vă permite să reglaţi manual temperatura culorii: 5000K, 5700K, 6500K, 7500K, 9300K şi
10000K.
Utilizarea monitorului | 35
• Custom Color (Culoare personalizată) : Vă permite să reglaţi manual setările de culoare R, G, B.
Folosiţi butoanele şi pentru a regla valorile culorilor R, G, B şi a vă crea propriul mod de culoare presetat.
NOTĂ: Pentru a nu suprasolicita ochii şi a reduce riscul apariţiei durerilor de gât/braţ/spate/umeri din cauza utilizării îndelungate a monitorului, vă recomandăm:
• să aşezaţi ecranul la o distanţă de aproximativ 20 - 28 inci
(50 - 70 cm) faţă de ochii dvs.
• să clipiţi frecvent, pentru a vă umezi sau reumezi ochii, atunci când lucraţi cu monitorul.
• să luaţi pauze regulate şi frecvente, de aproximativ 20 de minute la fiecare două ore.
• să vă luaţi ochii de la monitor şi să priviţi la un obiect din depărtare, aflat la circa 20 de picioare, timp de cel puţin 20 de secunde în timpul pauzelor.
• să efectuaţi în timpul pauzelor nişte exerciţii fizice simple pentru a elibera tensiunea acumulată la nivelul gâtului/braţelor/spatelui/ umerilor.
36 | Utilizarea monitorului
Input Color
Format (Format culoare intrare)
Vă permite să setaţi modul de intrare video la:
RGB : Selectaţi această opţiune dacă monitorul este conectat la un computer (sau player DVD) printr-un cablu HDMI (sau un cablu
DisplayPort).
YPbPr : Selectaţi această opţiune dacă playerul DVD acceptă doar ieşirea YPbPr.
Hue (Nuanţă) Această funcţie conferă imaginilor video o nuanţă verzuie sau purpurie. Este folosită pentru a regla tonalitatea tenului. Folosiţi sau pentru a regla nuanţa între '0' şi '100'.
Folosiţi pentru a conferi imaginilor video o nuanţă purpurie.
Saturation
(Saturaţie)
Folosiţi pentru a conferi imaginilor video o nuanţă verzuie.
NOTĂ: Hue (Nuanţă) este disponibilă doar când selectaţi modul presetat Movie (Film) sau Game (Joc) .
Această funcţie reglează saturaţia culorilor imaginii video. Folosiţi sau pentru a regla saturaţia între '0' şi '100'.
Folosiţi pentru a spori intensitatea culorilor imaginii video.
Reset Color
(Resetare culori)
Folosiţi pentru a spori aspectul monocrom al imaginii video.
NOTĂ: Saturation (Saturaţie) este disponibilă doar când selectaţi modul presetat Movie (Film) sau Game (Joc) .
Readuce setările culorilor monitorului la setările din fabricaţie.
Utilizarea monitorului | 37
Display
(Afişare)
Folosiţi setarea Display (Afişare) pentru a regla imaginile.
Aspect Ratio
(Raport de aspect)
Sharpness
(Claritate)
Reglează raportul imaginii la Wide 16:9 (Lat 16:9) , 4:3 sau 5:4 .
Această funcţie face imaginea să pară mai clară sau mai difuză. Folosiţi
sau pentru a regla claritatea între '0' şi '100'.
Dynamic
Contrast
(Contrast dinamic)
Vă permite să sporiţi contrastul pentru a obţine imagini mai clare şi mai detaliate.
Folosiţi butonul pentru a "On" (Porni) sau "Off" (Opri) funcţia
Dynamic Contrast (Contrast dinamic) .
NOTĂ: Dynamic Contrast (Contrast dinamic) asigură un contrast mai ridicat dacă selectaţi modul presetat Game (Joc) sau Movie (Film) .
Response Time
(Timp de răspuns)
Vă permite să setaţi funcţia Response Time (Timp de răspuns) la
Normal sau Fast (Rapid) .
38 | Utilizarea monitorului
Smart HDR
(HDR inteligent)
HDR este acronimul de la High Dynamic Range. Această tehnologie simulează sistemul optic uman, pentru a procesa o gamă mai largă a luminozităţii comparativ cu ceea ce poate să facă tehnica imagistică tradiţională. Se potriveşte mai ales afişării imaginilor cu multe scene
întunecate sau luminoase.
NOTĂ: Această funcţie este disponibilă numai dacă este detectat semnal HDMI. Cât timp monitorul procesează conţinut HDR, vor fi afişate Preset Modes (Moduri presetate) , Brightness (Luminozitate) şi
Dynamic Contrast (Contrast dinamic) . Dacă apăsaţi tasta de comandă rapidă Preset Modes (Moduri presetate) de pe panoul frontal, va fi afişat următorul mesaj.
NOTĂ: Valoarea de vârf posibilă a luminanţei în timpul modului HDR este 550 niţi. Durata şi valoarea efectivă în timpul redării HDR pot varia
în funcţie de conţinutul video.
Reset Display
(Resetare afişaj)
Selectaţi această opţiune pentru a restabili setările implicite ale afişajului.
Menu (Meniu) Selectaţi această opţiune pentru a regla setările meniului OSD, cum ar fi limbile meniului OSD, durata de afişare a meniului etc.
Utilizarea monitorului | 39
Language
(Limbă)
Rotation
(Rotire)
Transparency
(Transparenţă)
Permite alegerea uneia dintre cele opt limbi de afişare a meniului OSD
(engleză, spaniolă, franceză, germană, braziliană, portugheză, rusă, chineză simplificată sau japoneză).
Roteşte meniul OSD cu 90 de grade în sens anti orar. Puteţi să reglaţi meniul în funcţie de setarea
Selectaţi această opţiune pentru a modifica transparenţa meniului apăsând butoanele şi (minim: 0 ~ maxim: 100).
Timer
(Temporizator)
Setează cât timp va rămâne afişat meniul OSD după ultima apăsare de buton.
Folosiţi sau pentru a regla cursorul în etape de 1 secundă, între
5 şi 60 de secunde.
Reset Menu
(Resetare meniu)
Personalize
(Personalizare)
Readuce toate setările OSD la valorile presetate din fabricaţie.
Shortcut Key 1/
Shortcut Key 2
(Tasta de acces rapid 1/Tasta de acces rapid 2)
Utilizatorii pot să aleagă una dintre funcţiile Preset Modes (Moduri presetate) , Brightness/Contrast (Luminozitate/Contrast) , Input
Source (Sursă intrare) , Aspect Ratio (Raport de aspect), Smart HDR
(HDR inteligent) sau Rotation (Rotire) şi să o seteze ca tastă de acces rapid.
Power Button
LED (LED buton
Pornit/Oprit)
Vă permite să porniţi sau să opriţi indicatorul LED atunci când monitorul este activ, pentru a economisi energie.
40 | Utilizarea monitorului
USB Vă permite să activaţi sau să dezactivaţi funcţia USB în timp ce monitorul este în modul inactiv.
NOTĂ: Pornirea/Oprirea USB în modul inactiv este disponibilă doar când cablul USB upstream este deconectat. Această opţiune va fi afişată cu gri când cablul USB upstream este conectat.
Monitor Sleep
(Mod inactiv monitor)
Puteţi să alegeţi dacă monitorul va rămâne pornit sau se va opri automat când computerul intră în modul inactiv. Când selectaţi
Enable (Activare) , monitorul intră în modul inactiv când sistemul este inactiv; când selectaţi Disable (Dezactivare) , ecranul nu se opreşte când sistemul intră în modul inactiv, permiţând afişarea rapidă a conţinutului la activarea computerului.
Reset
Personalization
Resetează toate setările din meniul Personalize (Personalizare) la valorile din fabricaţie.
(Resetare personalizare)
Others (Altele)
Display Info
(Informaţii afişaj)
Afişează setările curente ale monitorului.
Utilizarea monitorului | 41
DDC/CI DDC/CI (Canal date afişaj/Interfaţă de comandă) permite reglarea parametrilor monitorului (luminozitate, echilibrul culorilor etc) folosind software de pe computer.
Puteţi să dezactivaţi această funcţie selectând Off (Oprit) .
Activaţi această funcţie pentru o utilizare mai simplă şi performanţe optime ale monitorului.
LCD
Conditioning
(Regenerare
LCD)
Contribuie la reducerea cazurilor minore de retenţie a imaginii. În funcţie de gradul de retenţie a imaginii, programul poate dura mai mult timp. Puteţi să folosiţi această funcţie selectând On (Pornit) .
42 | Utilizarea monitorului
Firmware
Reset Others
(Resetare altele)
Factory Reset
(Resetare fabricaţie)
Afişează versiunea firmware curentă.
Readuce toate setările din meniul Others (Altele) la valorile din fabricaţie.
Readuce toate setările la valorile presetate din fabricaţie.
NOTĂ: Acest monitor încorporează o funcţie de calibrare automată a luminozităţii pentru a compensa învechirea LED-urilor.
Mesaje de avertizare afişate pe ecran (OSD)
Când funcţia Dynamic Contrast (Contrast dinamic) este activată (în aceste moduri presetate: Game (Joc) sau Movie (Film) ), reglarea manuală a luminozităţii este dezactivată.
Când monitorul nu acceptă o anumită rezoluţie, va fi afişat următorul mesaj:
NOTĂ: Mesajul poate să fie uşor diferit, în funcţie de semnalul de intrare conectat.
Acesta înseamnă că monitorul nu se poate sincroniza cu semnalul primit de la computer.
Vezi
pentru informaţii despre intervalele de frecvenţe orizontale şi verticale acceptate de acest monitor. Modul recomandat este 3840 x 2160.
Utilizarea monitorului | 43
Înainte de dezactivarea funcţiei DDC/CI este afişat următorul mesaj:
Când monitorul trece în modul de Power Save (Economisire a energiei) , este afişat următorul mesaj:
Porniţi computerul şi activaţi monitorul pentru a obţine acces la
.
NOTĂ: Mesajul poate să fie uşor diferit, în funcţie de semnalul de intrare conectat.
Dacă apăsaţi orice buton cu excepţia butonului Pornit/Oprit, va fi afişat următorul mesaj,
în funcţie de intrarea selectată:
NOTĂ: Mesajul poate să fie uşor diferit, în funcţie de semnalul de intrare conectat.
44 | Utilizarea monitorului
Dacă aţi selectat intrarea DP, mDP sau HDMI şi cablul corespunzător nu este conectat, este afişată o fereastră de dialog flotantă ca cea de mai jos.
NOTĂ: Mesajul poate să fie uşor diferit, în funcţie de semnalul de intrare conectat.
Vezi
pentru informaţii suplimentare.
Setarea rezoluţiei maxime
Pentru a seta rezoluţia maximă a monitorului:
În Windows
®
7, Windows
®
8 şi Windows
®
8.1:
1 Numai în Windows
®
8 şi Windows
®
8.1 selectaţi dala Desktop pentru a comuta la desktopul clasic.
2 Faceţi clic dreapta pe desktop şi faceţi clic pe Rezoluţie ecran .
3 Faceţi clic pe lista verticală Rezoluţie ecran şi selectaţi 3840 x 2160 .
4 Faceţi clic pe OK .
În Windows
®
10:
1 Faceţi clic dreapta pe desktop şi faceţi clic pe Setări afişare .
2 Faceţi clic pe Setări avansate pentru afişaj .
3 Faceţi clic pe lista verticală Rezoluţie şi selectaţi 3840 x 2160 .
4 Faceţi clic pe Se aplică .
Dacă nu este afişată opţiunea 3840 x 2160, este posibil să fie necesară actualizarea driverului plăcii grafice. În funcţie de computer, parcurgeţi una dintre procedurile următoare:
Dacă aveţi un computer portabil sau desktop Dell:
• Accesaţi http://www.dell.com/support , introduceţi eticheta de service şi descărcaţi cel mai recent driver al plăcii grafice.
Dacă folosiţi un computer care nu este produs de Dell (portabil sau desktop):
• Accesaţi site-ul de asistenţă pentru computerul dvs. şi descărcaţi cele mai recente drivere pentru placa grafică.
• Accesaţi site-ul web al plăcii grafice şi descărcaţi cele mai recente drivere pentru placa grafică.
Utilizarea monitorului | 45
Cerinţe pentru a vedea sau a reda conţinur HDR
(1) prin Ultra BluRay DVD sau console de jocuri
Asiguraţi-vă că playerul DVD sau consola de jocuri este capabil HDR, de exemplu
Panasonic DMP-UB900, x-Box One S, PS4 Pro. Descărcaţi şi instalaţi driverele de placă grafică corespunzătoare (pentru apllicaţii PC), vezi mia jos.
(2) prin PC
Asiguraţi-vă că plăcile grafice folosite sunt capabile HDR, de exemplu HDMI2.0a
(cu opţiune HDR) şi driverele grafice HDR sunt instalate. Trebuie folosite aplicaţii de redare capabile HDR, de exemplu Cyberlink PowerDVD 17, aplcaţia Windows 10 Movies and TV.
De exemplu Dell XPS8910, Alienware Aurora R5 cu următoarele plăci grafice.
Driver Dell Graphics cu suport HDR: Consultaţi pagina de suport Dell pentru a descărca ultimele drivere grafice care suportă redare HDR pentru PC-ul/Notebook-ul dvs.
Nvidia
Plăci grafice Nvidia capabile HDR: GTX1070, GTX1080, P5000, P6000, etc. Pentru gama completă de plăci grafice Nvidia capabile HDR consultaţi siteul Nvidia www.nvidia.com
Driver care suportă modul de redare ecran complet (de exemplu jocuri PC, playere
UltraBluRay), HDR pe Win10 Redstone 2 OS: 381.65 sau mai noi.
AMD
Plăci grafice AMD capabile HDR: RX480, RX470, RX460, WX7100, WX5100, WX4100, etc.
Pentru gama completă de plăci grafice AMD capabile HDR consultaţi www.amd.com
Verificaţi suportul de drivere HDR şi descărcaţi ultimele drivere de pe www.amd.com
Intel (Integrated Graphics)
Sisteme capabile HDR: CannonLake sau mai vechi
Player HDR compatibil: Aplicaţia Windows 10 Movies and TV
SO cu suport HDR: Windows 10 Redstone 3
Driver cu suport HDR: vizitaţi centrul de downloadcenter.intel.com
pentru ultimele drivere HDR
NOTĂ: Redare HDR prin SO (de exemplu redare HDR într-o fereastră pe desktop) necesită Win 10 Redstone 2 sau mai nou cu aplicaţii de redare de exemplu
PowerDVD17. Redarea conţinuturilor protejate va necesita un software şi/sau hardware DRM, de exemplu Microsoft Playready™.
Vă rugăm consultaţi siteul Microsoft pentru informaţii despre suportul HDR.
46 | Utilizarea monitorului
Înclinarea, rotirea şi extinderea verticală
NOTĂ: Aceste instrucţiuni sunt valabile pentru monitorul cu suport. În cazul cumpărării altui suport, consultaţi instrucţiunile din ghidul de instalare al suportului respectiv.
Înclinarea, rotirea
Cu suportul montat pe monitor, puteţi să înclinaţi şi să rotiţi monitorul pentru a obţine cel mai confortabil unghi de vizionare.
NOTĂ: Suportul este detaşat când monitorul este expediat din fabrică.
Extinderea verticală
NOTĂ: Suportul se extinde vertical cu până la 130 mm. Figura de mai jos ilustrează modul în care se extinde vertical suportul.
Utilizarea monitorului | 47
Rotirea monitorului
Înainte de a roti monitorul, acesta trebuie extins complet pe verticală (
) şi înclinat complet în sus pentru a nu lovi marginea inferioară a monitorului.
Rotire în sens orar
Rotire în sens anti orar
48 | Utilizarea monitorului
NOTĂ: Pentru a folosi funcţia Rotire afişaj (orientare Vedere versus Portret) cu computerul Dell, aveţi nevoie de un driver grafic care nu este inclus cu acest monitor. Pentru a descărca driverul grafic, accesaţi www.dell.com/support şi vezi secţiunea Descărcare cu Drivere video pentru cele mai recente actualizări ale driverelor.
NOTĂ: Când folosiţi Modul de vizualizare Portret , este posibil ca performanţele să fie reduse în aplicaţiile cu grafică intensivă (jocuri 3D etc).
Reglarea setărilor de rotire a afişajului în sistem
După rotirea monitorului, trebuie să parcurgeţi procedura de mai jos pentru a regla setările de rotire a afişajului din sistem.
NOTĂ: Dacă folosiţi monitorul cu un computer care nu este fabricat de Dell, accesaţi site-ul web cu drivere grafice al producătorului plăcii grafice sau computerului pentru informaţii despre rotirea "conţinutului" de pe afişaj.
Pentru a regla setările de rotire a afişajului:
1 Faceţi clic dreapta pe desktop şi faceţi clic pe Proprietăţi .
2 Selectaţi fila Setări şi faceţi clic pe Complex .
3 Dacă aveţi o placă grafică ATI, selectaţi fila Rotaţie şi setaţi rotirea preferată.
4 Dacă aveţi o placă grafică nVidia, faceţi clic pe fila nVidia , în coloana din stânga selectaţi NVRotate , apoi selectaţi locaţia preferată.
5 Dacă aveţi o placă grafică Intel
®
, selectaţi fila Intel , faceţi clic pe Proprietăţi grafică , selectaţi fila Rotaţie , apoi setaţi rotaţia dorită.
NOTĂ: Dacă opţiunea de rotaţie nu este afişată sau nu funcţionează corect, accesaţi www.dell.com/support şi descărcaţi cel mai recent driver pentru placa grafică.
Utilizarea monitorului | 49
Remedierea problemelor
AVERTISMENT: Înainte de a începe oricare dintre procedurile din această
secţiune, parcurgeţi secţiunea Instrucţiuni privind securitatea
.
Testarea automată
Monitorul oferă o funcţie de testare automată care vă permite să verificaţi dacă monitorul funcţionează corect. Dacă monitorul şi computerul sunt corect conectate, însă ecranul monitorului rămâne întunecat, efectuaţi testarea automată parcurgând următoarele etape:
1 Opriţi computerul şi monitorul.
2 Deconectaţi cablul video din spatele computerului.
3 Porniţi monitorul.
Ar trebui să fie afişată caseta de dialog flotantă (pe fundal negru) dacă monitorul nu detectează un semnal video şi funcţionează corect. În modul de testare automată,
LED-ul Pornit/Oprit rămâne alb. De asemenea, în funcţie de intrarea selectată, pe ecran se derulează continuu mesajul de mai jos.
NOTĂ: Mesajul poate să fie uşor diferit, în funcţie de semnalul de intrare conectat.
4 Această casetă este afişată şi în timpul funcţionării normale a sistemului, când cablul video se deconectează sau este deteriorat.
5 Opriţi monitorul şi conectaţi cablul video; apoi porniţi computerul şi monitorul.
Dacă ecranul monitorului rămâne gol după parcurgerea procedurii anterioare, verificaţi placa video şi computerul, deoarece monitorul funcţionează corect.
50 | Remedierea problemelor
Diagnosticare încorporată
Monitorul încorporează un instrument de diagnosticare care vă ajută să aflaţi dacă problema întâmpinată este cauzată de monitor sau de computer şi de placa video.
NOTĂ: Puteţi să folosiţi diagnosticarea încorporată numai când cablul video este deconectat şi monitorul este în modul de testare automată .
Pentru a folosi diagnosticarea încorporată:
1 Asiguraţi-vă că ecranul este curat (fără particule de praf pe suprafaţa ecranului).
2 Deconectaţi cablul/cablurile video din spatele computerului sau monitorului.
Monitorul intră apoi în modul de testare automată.
3 Apăsaţi şi menţineţi apăsat butonul 1 de pe panoul din faţă timp de 5 secunde. Este afişat un ecran gri.
4 Inspectaţi cu atenţie ecranul pentru a detecta eventualele anomalii.
5 Apăsaţi din nou butonul 1 de pe panoul frontal. Culoarea ecranului devine roşie.
6 Inspectaţi ecranul pentru a detecta eventualele anomalii.
7 Repetaţi etapele 5 şi 6 pentru a inspecta ecranul verde, albastru, negru, alb şi text.
Testul este finalizat când este afişat ecranul text. Pentru a ieşi, apăsaţi din nou butonul 1 .
Dacă nu detectaţi anomalii pe ecran folosind instrumentul de diagnosticare încorporat, monitorul funcţionează corect. Verificaţi placa video şi computerul.
Remedierea problemelor | 51
Probleme frecvente
Tabelul următor conţine informaţii generice despre problemele obişnuite pe care le puteţi întâmpina cu monitorul şi despre posibilele soluţii:
Simptome frecvente
Video lipsă/LED
Pornit/Oprit stins
Ce experimentaţi
Imagine lipsă
Soluţii posibile
Video lipsă/LED
Pornit/Oprit aprins
Focalizare slabă
Video tremurat/ instabil
Pixeli lipsă
Pixeli blocaţi
Probleme cu luminozitatea
Imagine lipsă sau luminozitate lipsă
Imaginea este neclară, difuză sau dublată
Imagine ondulată sau în mişcare uşoară
Ecranul LCD are pete
Ecranul LCD are pete luminoase
Imaginea este prea
întunecată sau prea luminoasă
• Asiguraţi-vă că cablul video dintre monitor şi computer este corect conectat şi fixat.
• Verificaţi dacă priza funcţionează corect folosind alt echipament electronic.
• Asiguraţi-vă că butonul Pornit/Oprit este complet apăsat.
•
Asiguraţi-vă că în meniul Input Source (Sursă intrare)
este selectată sursa de intrare corectă.
• Sporiţi luminozitatea şi contrastul folosind meniul OSD.
• Folosiţi funcţia de verificare automată a monitorului.
• Verificaţi dacă nu există pini îndoiţi sau rupţi în conectorul cablului video.
• Folosiţi diagnosticarea încorporată.
•
Asiguraţi-vă că în meniul Input Source (Sursă intrare)
este selectată sursa de intrare corectă.
• Eliminaţi cablurile prelungitoare video.
• Resetaţi monitorul la setările din fabricaţie.
• Schimbaţi rezoluţia video la raportul de aspect corect.
• Resetaţi monitorul la setările din fabricaţie.
• Verificaţi factorii de mediu.
• Mutaţi monitorul şi testaţi-l în altă încăpere.
• Porniţi şi opriţi monitorul.
• Pixelii stinşi permanent reprezintă un defect normal care poate să apară la tehnologia LCD.
• Pentru informaţii suplimentare privind Calitatea monitoarelor Dell şi Politica privind pixelii, consultaţi site-ul de asistenţă Dell la: http://www.dell.com/support/monitors .
• Porniţi şi opriţi monitorul.
• Pixelii stinşi permanent reprezintă un defect normal care poate să apară la tehnologia LCD.
• Pentru informaţii suplimentare privind Calitatea monitoarelor Dell şi Politica privind pixelii, consultaţi site-ul de asistenţă Dell la: http://www.dell.com/support/monitors .
• Resetaţi monitorul la setările din fabricaţie.
• Reglaţi luminozitatea şi contrastul folosind meniul OSD.
52 | Remedierea problemelor
Distorsiuni geometrice
Linii orizontale/ verticale
Probleme de sincronizare
Probleme de securitate
Probleme intermitente
Culoare lipsă
Fum sau scântei vizibile
Monitorul funcţionează defectuos în mod ocazional
Culoare incorectă Culoarea imaginii
Retenţia imaginii datorită afişării unei imagini statice o perioadă lungă de timp
Ecranul nu este corect centrat
Ecranul afişează una sau mai multe linii
Ecranul este ilizibil sau haotic
Imaginea nu are culoare este incorectă
Este afişată o umbră slabă a imaginii statice
• Resetaţi monitorul la setările din fabricaţie.
• Reglaţi imaginea pe orizontală şi verticală folosind meniul OSD.
• Resetaţi monitorul la setările din fabricaţie.
• Folosiţi funcţia de testare automată a monitorului şi aflaţi dacă liniile apar şi în modul de testare automată.
• Verificaţi dacă nu există pini îndoiţi sau rupţi în conectorul cablului video.
• Folosiţi diagnosticarea încorporată.
• Resetaţi monitorul la setările din fabricaţie.
• Folosiţi funcţia de testare automată a monitorului pentru a determina dacă ecranul ilizibil apare în modul de testare automată.
• Verificaţi dacă nu există pini îndoiţi sau rupţi în conectorul cablului video.
• Reporniţi computerul în modul sigur .
• Nu parcurgeţi nicio etapă de remediere a problemelor.
• Luaţi imediat legătura cu Dell.
• Asiguraţi-vă că cablul video care conectează monitorul la computer este conectat corect şi este fixat.
• Resetaţi monitorul la setările din fabricaţie.
• Folosiţi funcţia de testare automată a monitorului pentru a determina dacă problema apare ocazional şi în modul de testare automată.
• Folosiţi funcţia de verificare automată a monitorului.
• Asiguraţi-vă că cablul video care conectează monitorul la computer este conectat corect şi este fixat.
• Verificaţi dacă nu există pini îndoiţi sau rupţi în conectorul cablului video.
• Modificaţi setările din Preset Modes (Moduri presetate) din meniul OSD Color (Culoare) în funcţie de aplicaţie.
• Reglaţi valorile R/G/B în Custom Color (Culoare personalizată) din meniul OSD Color (Culoare) .
• Modificaţi Input Color Format (Format culoare intrare) la RGB sau YPbPr în meniul OSD Color (Culoare) .
• Folosiţi diagnosticarea încorporată.
• Folosiţi funcţia de gestionare a energiei pentru a opri monitorul când nu este folosit (pentru informaţii
suplimentare, vezi Moduri de gestionare a energiei ).
• Ca alternativă, folosiţi un screen saver dinamic.
Remedierea problemelor | 53
Probleme specifice produsului
Simptome specifice
Imaginea afişată este prea mică
Ce experimentaţi
Imaginea este centrată pe ecran,
însă nu umple
întreaga zonă de vizionare
Meniul OSD nu este afişat
Monitorul nu poate fi reglat folosind butoanele de pe panoul frontal
Fără semnal de intrare când sunt apăsate comenzile utilizatorului
Imagine lipsă, indicatorul LED este alb
Imaginea nu ocupă tot ecranul
Imaginea nu ocupă toată
înălţimea sau lăţimea ecranului
Soluţii posibile
• Verificaţi setarea Aspect Ratio (Raport de aspect) din meniul OSD Display (Afişare) .
• Resetaţi monitorul la setările din fabricaţie.
• Opriţi monitorul, deconectaţi cablul de alimentare, conectaţi-l la loc, apoi porniţi monitorul.
• Verificaţi sursa de semnal. Asiguraţi-vă că computerul nu este în modul de economisire a energiei mişcând mouse-ul sau apăsând o tastă pe tastatură.
• Verificaţi dacă cablul de semnal este conectat corect.
Reconectaţi cablul de semnal dacă este cazul.
• Resetaţi computerul sau playerul video.
• Datorită diferitelor formate video (raport de aspect) ale
DVD-urilor, monitorul poate afişa pe ecranul complet.
• Folosiţi diagnosticarea încorporată.
Probleme specifice pentru Universal Serial Bus (USB)
Simptome specifice
Interfaţa USB nu funcţionează
Ce experimentaţi
Perifericele USB nu funcţionează
Interfaţa USB 3.0 de înaltă viteză este lentă
Perifericele
USB 3.0 de înaltă viteză funcţionează lent sau nu funcţionează deloc
Soluţii posibile
• Verificaţi dacă monitorul este pornit.
• Reconectaţi cablul upstream la computer.
• Reconectaţi perifericele USB (conector downstream).
• Opriţi şi reporniţi monitorul.
• Reporniţi computerul.
• Unele dispozitive USB, cum sunt hard discurile externe portabile, necesită un curent electric mai mare; conectaţi dispozitivul direct la computer.
• Verificaţi dacă computerul este compatibil cu interfaţa
USB 3.0.
• Unele computere au porturi USB 3.0, USB 2.0 şi USB 1.1.
Asiguraţi-vă că folosiţi portul USB corect.
• Reconectaţi cablul upstream la computer.
• Reconectaţi perifericele USB (conector downstream).
• Reporniţi computerul.
54 | Remedierea problemelor
Mouse-ul wireless nu funcţionează sau funcţionează lent
Nu răspunde sau răspunde lent
• Sporiţi distanţa dintre perifericele USB 3.0 şi receptorul
USB wireless.
• Poziţionaţi receptorul USB wireless cât mai aproape de mouse-ul wireless.
• Folosiţi un cablu prelungitor USB pentru a amplasa receptorul USB wireless cât mai departe de portul
USB 3.0.
Probleme specifice difuzoarelor
Simptome specifice
Difuzoarele nu emit sunet
Ce experimentaţi
Soluţii posibile
Nu se aude sunetul • Opriţi monitorul, deconectaţi cablul de alimentare a monitorului, conectaţi-l la loc, apoi porniţi monitorul.
• Verificaţi dacă cablul audio este conectat corect la portul Ieşire linie audio al computerului.
• Deconectaţi cablul audio de la portul Ieşire linie audio.
• Resetaţi monitorul la setările din fabricaţie.
Remedierea problemelor | 55
Anexă
AVERTISMENT: Instrucţiuni privind securitatea
AVERTISMENT: Utilizarea unor comenzi, reglaje sau proceduri diferite de cele specificate în această documentaţie poate să cauzeze şoc electric, pericole de ordin electric şi/sau pericole de ordin mecanic.
Pentru informaţii despre instrucţiunile privind securitatea, consultaţi Informaţii despre securitate, mediu şi omologare (SERI).
Notificări FCC (numai în S.U.A.) şi alte informaţii privind reglementările
Pentru notificările FCC şi alte informaţii privind reglementările, consultaţi site-ul web de conformitate cu reglementările la adresa www.dell.com/regulatory_compliance .
Luaţi legătura cu Dell
Clienţii din Statele Unite pot să apeleze 800-WWW-DELL (800-999-3355).
NOTĂ: Dacă nu aveţi o conexiune activă la Internet, puteţi să găsiţi datele de contact pe factura de cumpărare, pe fişa de expediere, pe chitanţă sau în catalogul de produse Dell.
Dell oferă mai multe servicii de asistenţă şi service, online şi prin telefon.
Disponibilitatea acestora variază în funcţie de ţară şi de produs, fiind posibil ca unele servicii să nu fie disponibile în zona dvs.
• Asistenţă tehnică online ─ www.dell.com/support/monitors
• Luaţi legătura cu Dell ─ www.dell.com/contactdell
56 | Anexă
advertisement
* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
Key Features
- Business 68.6 cm (27") LCD IPS
- 4K Ultra HD 3840 x 2160 pixels 16:9
- 60 Hz 8 ms 350 cd/m² 1300:1
- 30 W
Related manuals
advertisement
Table of contents
- 5 Despre monitorul dvs.
- 5 Conţinutul pachetului
- 7 Caracteristicile produsului
- 8 Identificarea pieselor şi comenzilor
- 12 Specificaţiile monitorului
- 20 Capabilitate Plug and Play
- 20 Interfaţa Universal Serial Bus (USB)
- 22 Calitatea monitorului LCD şi politica privind pixelii
- 22 Instrucţiuni privind întreţinerea
- 23 Instalarea monitorului
- 23 Ataşarea suportului
- 26 Conectarea monitorului
- 28 Organizarea cablurilor
- 28 Demontarea suportului monitorului
- 29 Suport de montare pe perete (opţional)
- 30 Utilizarea monitorului
- 30 Pornirea monitorului
- 30 Utilizarea comenzilor de pe panoul din faţă
- 32 Utilizarea meniului afişat pe ecran (OSD)
- 45 Setarea rezoluţiei maxime
- 46 Cerinţe pentru a vedea sau a reda conţinur HDR
- 47 Înclinarea, rotirea şi extinderea verticală
- 48 Rotirea monitorului
- 49 Reglarea setărilor de rotire a afişajului în sistem
- 50 Remedierea problemelor
- 50 Testarea automată
- 51 Diagnosticare încorporată
- 52 Probleme frecvente
- 54 Probleme specifice produsului
- 54 Probleme specifice pentru Universal Serial Bus (USB)
- 55 Probleme specifice difuzoarelor
- 56 Anexă
- 56 Notificări FCC (numai în S.U.A.) şi alte informaţii privind reglementările
- 56 Luaţi legătura cu Dell
