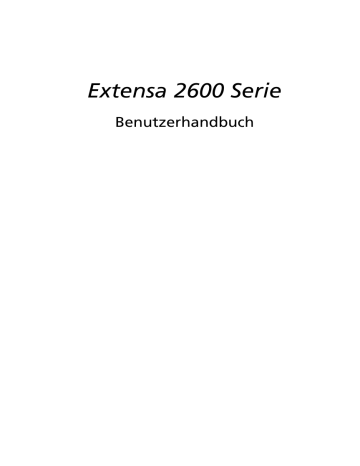

Extensa 2600 Serie
Benutzerhandbuch
Copyright © 2005. Acer Incorporated.
Alle Rechte Vorbehalten.
Benutzerhandbuch für Extensa 2600 Serie
Originalausgabe: Juli 2005
Gelegentliche Änderungen der Informationen in dieser Veröffentlichung behalten wir uns ohne Ankündigung vor. Diese Änderungen werden jeweils in die folgenden Ausgaben dieses
Handbuchs, zusätzlicher Dokumente oder Veröffentlichungen übernommen. Diese Firma
übernimmt keine Garantie, weder ausdrücklich noch implizit, bezüglich des Inhalts dieses
Handbuchs und – ohne darauf beschränkt zu sein – der unausgesprochenen Garantien von
Marktgängigkeit und Eignung für einen bestimmten Zweck.
Notieren Sie nachfolgend die Modellnummer, Seriennummer sowie Kaufdatum und -ort. Die
Serien- und Modellnummer befinden sich auf dem Etikett an Ihrem Computer. Wenn Sie sich bezüglich Ihres Geräts an die Firma wenden, müssen Sie die Seriennummer, die
Modellnummer und die Kaufdaten immer mit angeben.
Kein Teil dieser Veröffentlichung darf in irgendeiner Form oder durch irgendwelche
Verfahren sei es elektronisch, mechanisch, durch Fotokopieren, Aufnahme oder andere
Verfahren ohne vorherige schriftliche Zustimmung von Acer Incorporated reproduziert, in einem Datenabrufsystem gespeichert oder übertragen werden.
Notebook-PC der Extensa 2600 Serie
Modellnummer: _________________________
Seriennummer: __________________________
Kaufdatum: _____________________________
Kaufort: ________________________________
Acer und das Acer-Logo sind eingetragene Warenzeichen von Acer Incorporated.
Produktnamen und Warenzeichen anderer Unternehmen werden in diesem Handbuch nur zu
Identifikationszwecken verwendet und sind das Eigentum der jeweiligen Unternehmen.
Das Wichtigste zuerst
Wir möchten uns bei Ihnen dafür bedanken, daß Sie sich in Bezug auf mobilen
Computerbedarf für den Notebook-PC der Extensa -Serie entschieden haben.
Ihre Anweisungen
Um Ihnen bei der Verwendung Ihres Extensa zu helfen, haben wir ein Set mit
Anweisungen entwickelt:
Zuallererst hilft Ihnen das Übersichtsblättchen Für den Anfang...,
Ihren Computer das erste Mal in Betrieb zu nehmen.
iii
Die ausgedruckte Benutzerhandbuch stellt Ihnen die grundlegenden Features und Funktionen Ihres neuen Computers vor. Für weitere Informationen dazu, wie Ihnen Ihr Computer helfen kann, noch produktiver zu arbeiten, lesen Sie bitte die
AcerSystem User’s Guide. Diese Benutzerhandbuch enthält detaillierte Informationen zu Themen wie z.B. System-
Programmen, Datenwiederherstellung, Erweiterungsoptionen und Problembehebung. Darüber hinaus enthält sie Informationen zur Garantie und allgemeine Bestimmungen und
Sicherheitshinweise zu Ihrem Notebook. Die Benutzerhandbuch steht in PDF (Portable Document Format) zur Verfügung und ist bereits in Ihrem Notebook installiert. Folgen Sie den folgenden
Schritten, um auf die Benutzerhandbuch zuzugreifen:
1 Klicken Sie auf Start, Alle Programme, AcerSystem.
2 Klicken Sie auf AcerSystem User’s Guide.
Hinweis: Zum Betrachten der Datei muß Adobe Acrobat Reader installiert sein. Wenn Adobe Acrobat Reader nicht auf Ihrem
Computer installiert ist, wird durch Klicken auf AcerSystem User’s
Guide zuerst das Setup-Programm von Acrobat Reader ausgeführt.
Folgen Sie zum Fertigstellen der Installation den Anweisungen auf dem Bildschirm. Hinweise über die Verwendung von Adobe
Acrobat Reader finden Sie im Menü Hilfe und Support.
Grundlegende Pflege und Hinweise für die
Arbeit mit Ihrem Computer
Ein- und Ausschalten Ihres Computers
Drücken Sie auf die Ein/Aus-Taste unterhalb des LCD-Bildschirms neben den
Einfach-Starttasten und lassen Sie sie los, um den Computer einzuschalten. In
"Vorderseite" auf Seite 1 ist angegeben, wo sich dieser Schalter befindet.
iv
Sie können den Computer auf verschiedene Weise ausschalten:
• Mit dem Windows-Befehl Ausschalten
Klicken Sie auf Start, Computer ausschalten und dann auf Ausschalten.
• Benutzen Sie die Ein/Aus-Taste
Sie können den Computer auch durch Schließen der Display-Abdeckung oder durch Drücken des Sleep-Hotkeys <Fn> + <F4> herunterfahren.
Hinweis: Wenn Sie den Computer nicht normal ausschalten können, drücken und halten Sie den Ein/Aus-Taste mehr als vier
Sekunden, um den Computer herunterzufahren. Wenn Sie den
Computer ausgeschaltet haben und ihn wieder einschalten möchten, warten Sie mindestens zwei Sekunden vor dem
Wiedereinschalten.
Pflege Ihres Computers
Bei guter Pflege werden Sie viel Freude an Ihrem Computer haben.
• Setzen Sie den Computer nicht direktem Sonnenlicht aus. Stellen Sie ihn nicht in der Nähe von Wärmequellen (z.B. Heizungen) auf.
• Setzen Sie den Computer keinen Temperaturen unter 0 º C (32 º F) oder über
50 º C (122 º F) aus.
• Setzen Sie den Computer keinen elektrischen Feldern aus.
• Setzen Sie den Computer weder Feuchtigkeit noch Nässe aus.
• Bespritzen Sie den Computer nicht mit Wasser oder anderen Flüssigkeiten.
• Setzen Sie den Computer keinen Stößen oder Vibrationen aus.
• Setzen Sie den Computer weder Staub noch Schmutz aus.
• Stellen Sie niemals Objekte auf den Computer.
• Klappen Sie das Computer-Display nicht heftig zu, wenn Sie es schließen.
• Stellen Sie den Computer niemals auf unebenen Oberflächen auf.
Pflege des Netzteils
Beachten Sie diese Hinweise zum Schutz des Netzteils:
• Schließen Sie das Netzteil nicht an andere Geräte an.
• Treten Sie nicht auf das Netzkabel, und stellen Sie auch keine Gegenstände oder Objekte darauf ab. Verlegen Sie sämtliche Kabel zum und vom
Computer so, daß niemand darauf treten kann.
• Fassen Sie niemals am Kabel, sondern immer direkt am Stecker an, wenn
Sie das Netzkabel aus der Steckdose ziehen.
• Die Summe der Amperewerte sämtlicher angeschlossenen Geräte darf den maximalen Amperewert des Netzkabels nicht überschreiten, wenn Sie ein
Verlängerungskabel verwenden. Außerdem sollte die Summe der
Amperewerte aller an eine einzelne Steckdose angeschlossenen Geräte für die entsprechende Sicherung nicht zu groß sein.
Pflege des Akkus
Beachten Sie diese Hinweise zum Schutz des Akkus:
• Verwenden Sie als Ersatz nur Akkus desselben Typs. Schalten Sie den
Computer aus, bevor Sie Akkus entnehmen oder austauschen.
• Versuchen Sie nicht, Akkus zu öffnen. Bewahren Sie sie außerhalb der
Reichweite von Kindern auf.
• Entsorgen Sie verbrauchte Akkus gemäß den geltenden Bestimmungen.
Recyclen Sie Akkus, falls dies möglich ist.
Reinigung und Wartung
Gehen Sie bei der Reinigung des Computers wie folgt vor:
1 Schalten Sie den Computer aus, und entnehmen Sie den Akku.
2 Ziehen Sie das Netzteil ab.
3 Verwenden Sie ein weiches befeuchtetes Tuch. Verwenden Sie keine flüssigen Reinigungsmittel oder Sprays.
Wenn Folgendes eingetreten ist:
• Der Computer ist heruntergefallen oder das Gehäuse wurde beschädigt.
• Der Computer funktioniert nicht ordnungsgemäß.
Lesen Sie bitte "Oft gestellte Fragen" auf Seite 23.
Achtung
Änderungen und Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt werden, können das Recht zum Benutzen des Computers, das von der Federal Communications Commission vergeben wird, nichtig machen.
Betrieb bedingungen
Dieser Abschnitt erfüllt Teil 15 der FCC-Bestimmungen. Das Benutzen des Geräts ist von folgenden Voraussetzungen abhängig: (1) Dieses Gerät erzeugt keine schädlichen Störungen, und (2) Das Gerät ist in der Lage, empfangene
Störungen aufzunehmen, einschließlich solcher Störungen, die eine ungewünschte Operation verursachen.
Benutzern wird empfohlen, die RF-Sicherheitsanweisungen für drahtlose
Geräte zu befolgen, die sich im Benutzerhandbuch für das jeweilige optionale
Gerät mit RF-Option befinden.
Bei einer falschen Installation oder unbefugter Benutzung kann es zu
Störungen von Funkkommunikationen kommen. Durch Manipulieren der internen Antenne werden das FCC-Zertifikat und Ihre Garantie ungültig.
Um Funkstörungen des lizensierten Services zu vermeiden, ist dieses Gerät zum
Betrieb im Haus gedacht. Installation außer Haus ist lizenzplichtig.
Weitere Auskunft über unsere Produkte, Dienstleitungen und Support-
Informationen erhalten Sie bei einem Besuch unserer Webseite: http://global.acer.com.
v
Grundlegende Pflege und Hinweise für die
Ein- und Ausschalten Ihres Computers
Frontansicht im geschlossenen Zustand 2
Feststelltasten und integriertes numerisches Tastenfeld 12
Ausfahren des Trägers des optischen Laufwerks
Anschluß für Diebstahlsicherung
Acer GridVista (Kompatibel mit Dual-Anzeige)
Inanspruchnahme von Dienstleistungen
Internationale Garantie für Reisende (ITW)
Suchen und Wiedergeben von Inhalt
Kopieren – Sichern Sie Ihre CD/DVD-Sammlung
Audio - Erstellen Sie Ihre eigenen CDs mit
Daten - Speichern Sie Dateien auf einfache Weise 35
Mitnehmen des Computers nach Hause
Einrichten eines Büros zu Hause
Auslandsreisen mit dem Computer
Anschluß für Diebstahlsicherung
USB-Anschluß (Universal Serial Bus)
Aktivierung von Disk-zu-Disk-Wiederherstellung
Anfertigung von Sicherungskopie
Wiederherstellung mit Sicherungskopie
Erstellung von Bild-CD mit Einstellungen ab Werk
Neuinstallierung von gebündelter Software ohne CD
Bestimmungen und Sicherheitshinweise
Übereinstimmungen mit ENERGY STAR-Richtlinien
Wichtige Sicherheitsanweisungen
Vorschriftsinformation für Funkgerät
FCC RF-Sicherheitsvoraussetzungen
Kanada - Niedrigstrom-Funkkommunikationsgeräte, für die keine Lizenz erforderlich sind (RSS-210)
Federal Communications Comission
Declaration of Conformity for CE Marking
Eine Extensa -Tour
Nachdem Sie Ihren Computer gemäß dem Übersichtsblatt Für den Anfang...
eingerichtet haben, stellen wir Ihnen jetzt Ihren neuen Extensa -Computer vor.
Vorderseite
1
# Komponente
1 Display
2 Ein/Aus-Taste
3 Mikrofon
4 Tastatur
5 Touchpad
Beschreibung
Auch Flüssigkristallanzeige (Liquid-Crystal
Display; LCD) genannt; dient als Anzeigegerät.
Schaltet den Computer ein und aus.
Internes Mikrofon für Audioaufzeichnung.
Über die geben Sie Daten in den Computer ein.
Berührungsempfindliches Zeigegerät, die wie eine Computermaus funktioniert.
2
#
6
7
8
9
Komponente
Klicktasten
(linke, mittlere und rechte)
Einfach-Starttasten
Statusanzeige
Beschreibung
Die linke und rechte Taste funktioniert wie die linke und rechte Maustaste, die mittlere Taste dient als 4-Richtungs-Scroll-Taste.
Starten die häufig verwendeten Programme.
Siehe "Einfach-Starttasten" auf Seite 9 für
Details.
LEDs (Light-Emitting Diodes), die aufleuchten, um Ihnen den Status der Funktionen und
Komponenten des Rechners anzuzeigen.
Handflächenunterlage Komfortable Unterstützungsfläche für Ihre
Hände, wenn Sie den Computer verwenden.
Frontansicht im geschlossenen Zustand
#
1
2
3
4
5
6
Symbol Element
Lautsprecher
Bluetooth-
Kommunikations
Taste/Anzeige
Wireless-
Kommunikations
Taste/Anzeige
Beschreibung
Die linke und rechte Lautsprecher liefern
Stero-Audioausgaben.
Drücken Sie auf die Taste, um die Bluetooth-
Funktion zu aktivieren / deaktivieren.
Leuchtet, um den Status der Bluetooth-
Kommunikationen anzuzeigen.
Drücken Sie diese Taste, um die Drahtlos-
Funktion zu aktivieren/deaktivieren.
Leuchtet auf, um den Status der WLAN-
Kommunikation anzuzeigen.
Zum Anschluss von Audioeingabe-Geräten
(z.B. Audio-CD-Player, Stereo-Walkman).
Mikrofon/
Eingabe-Buchse
Kopfhörer-/
Lautsprecher-/
Ausgabe-Buchse
Zum Anschluss von Audioausgabe-Geräten
(z. B. Lautsprechern, Kopfhörern).
Batterieanzeige Leuchtet, wenn die Batterie aufgeladen wird.
#
7
Symbol Element
Stromanzeige
8 Verriegelung
Linksansicht
Beschreibung
Leuchtet, wenn der Computer eingeschaltet ist.
Verriegelt und öffnet die Klappe.
3
#
1
2
3
Symbol Element
Drei USB 2.0-
Anschlüsse
PC-Karten-
Einsteckplatz
Beschreibung
Zum Anschluss von USB 2.0-Geräten
(z.B. USB-Maus, USB-Kamera).
Eigent sich für eine Typ II PC-Karte.
Auswurftaste für
PC-Karten-
Steckplatz
Schiebt die PC-Karte aus dem Steckplatz heraus.
Rechtsansicht
# Element
1 Optisches Laufwerk
2 Auswurftaste für optisches Laufwerk
3 Notauswurfloch
Beschreibung
Internes optisches Laufwerk; eignet sich, je nach
Typ, für CDs oder DVDs.
Schiebt den Träger des optischen Laufwerks heraus.
Schiebt den Träger des optischen Laufwerks aus, wenn der Rechner ausgeschaltet ist.
4
Rückansicht
#
1
2
3
4
5
6
7
Symbol Element
Steckplatz für
Kensington-Schloss
Beschreibung
Nimmt ein Kensington-kompatibles
Computersicherheitsschloss auf.
DC-Eingabe-Buchse Nimmt einen Wechsel-
Gleichstromadpater auf.
Ethernet (RJ-45)-
Anschluss
Modem (RJ-11)-
Anschluss
USB 2.0-Anschluss
Stellt Verbindung zu einem
Fast-Ethernet-Netzwerk her.
Nimmt eine Telefonleitung auf.
Anschluss für externe Bildschirme
(VGA)
Belüftungsöffnungen
Nimmt Universal Serial Bus (USB) 2.0-
Geräte (z.B. USB-Maus, USB-Kamera) auf.
Nimmt ein Anzeigegerät (z.B. externen
Monitor, LCD-Projektor) auf.
Lässt den Computer kühl bleiben.
Untenansicht
2
3
#
1
4
5
6
Element
Speicherfach
Batterie-Verschluss
Batterie-
Entriegelungsschalter
Batteriefach
Lüfter
Drahtloser LAN und
Festplattenfach
Beschreibung
Gehäuse für den Hauptspeicher des Computers.
Haltet das Batteriepack am Platz.
Entriegelt das Batteriefach, damit Sie das
Batteriepack entfernen können.
Enthält den Akku des Rechners.
Hilft den Computer kühl zu halten.
Hinweis: Verdecken oder blockieren Sie die
Öffnung des Lüfters nicht.
Gehäuse für das WLAN und die Festplatte des
Computers (durch Schrauben gesichert).
Leistungsmerkmale
Betriebssystem
Plattform
Microsoft ® Windows ® XP Home Edition (Service Pack 2)
Microsoft ® Windows ® XP Professional (Service Pack 2)
Prozessor:
• Intel ® Celeron ® M-Prozessor 360/370/380
(1 MB L2-Cache, 1,40/1,50/1,60 GHz, 400 MHz FSB)
• Intel
®
Pentium
®
M-Prozessor 725A
(2 MB L2-Cache, 1,60 GHz, 400 MHz FSB)
Chipset: Intel
®
910GML
5
6
Arbeitsspeicher
Anzeige und
Grafiken
Speicher-
Untersystem
Abmessungen und Gewicht
256/512 MB DDR2 400 Speicher, aufrüstbar bis zu 2 GB mit
Dual-soDIMM- Modulen
15" XGA Farben TFT LCD: Auflösung von 1024 x 768
15,4" WXGA Farben TFT LCD: Auflösung von 1280 x 800
15,4" WXGA Acer CrystalBrite Farben TFT LCD: Auflösung von 1280 x 800
16,7 Millionen Farben
Intel
®
GMA 900 Grafiken mit bis zu 128 MB von gemeinsam benutzten Speicher und Unterstützung für
Microsoft
®
DirectX
®
9.0
Unterstützung für zwei unabhängige Anzeigen
MPEG-2/DVD-Festplatten-Unterstützung
40/60/80 GB ATA/100-Festplatte
Optionen für optisches Laufwerk:
• DVD-Dual double-layer
• DVD/CD-RW combo
363 (B) x 275 (T) x 24/32,9 (H) mm
(14,29 x 10,83 x 0,94/1,3 zoll)
2,74 kg (6,04 lbs.) für 15" LCD-Modell
2,75 kg (6,06 lbs.) für 15,4" LCD-Modell
Energie-
Untersystem
Eingabegeräte
Audio
ACPI 2.0 Energieverwaltungs-Standard: Unterstützt
Standby- und Hibernation-Energiesparmodi
29,6 oder 65 W Li-Ion-Akku
2,5-Stunden Schnellaufladung, 3,5-Stunden Aufladung während Benutzung
65 W Netzteil
88-/89-Tasten-Tastatur
Eingebautes Touchpad mit 4-Wege-Bildlauftaste
Vier Einfach-Starttasten
Zwei Tasten auf der Vorderseite: WLAN LED-Taste und
Bluetooth
®
LED-Taste
Audiosystem mit zwei eingebauten Lautsprechern
Kompatibel mit Sound Blaster Pro
™
und MS-Sound
Eingebautes Mikrofon
Kommunikation Modem: 56K ITU V.92-Modem mit PTT-Zulassung; bereit für Wake-on-Ring
LAN: 10/100 Mbps Fast-Ethernet; bereit für Wake-on-LAN
WLAN (optional vom Hersteller): Integrierter Acer
InviLink
™
802.11b/g Wi-Fi
®
CERTIFIED
™ stützung für Acer SignalUp Technologie
Lösung; mit Unter-
WPAN (optional vom Hersteller): Integriertes Bluetooth
®
I/O-Schnittstelle
Sicherheit
Software
Optionen und
Zubehör
Umgebung
Systemkonform
Garantie
Vier USB 2.0-Schnittstellen
Ethernet (RJ-45)-Schnittstelle
Modem (RJ-11)-Schnittstelle
Externe Anzeige (VGA)-Schnittstelle
Mikrofon-/Eingabe-Buchse
Kopfhörer-/Lautsprecher-/Ausgabe-Buchse
Typ II PC-Kartensteckplatz
DC-Eingabe-Buchse für Netzteil
Kensington-Schloss-Steckplatz
Benutzer- und Supervisor-Kennworte für BIOS
Acer eManager (Acer ePowerManagement/ePresentation/ eRecovery/eSettings)
Acer GridVista 2.0
Acer Launch Manager
Acer Arcade
Adobe ® Reader ®
Norton AntiVirus ™
NTI CD-Maker
™
256/512 MB oder 1 GB DDR2 533 soDIMM-Speicher
Li-lon-Akku
65 W-Netzteil
Externes USB-Diskettenlaufwerk
Temperatur:
• In Betrieb: 5 °C bis 35 °C
• Nicht in Betrieb: -20 °C bis 65 °C
Feuchtigkeit (nichtkondensierend):
•
•
In Betrieb: 20% bis 80% RH
Nicht in Betrieb: 20% bis 80% RH
Mobile PC 2002
ACPI 2.0
DMI 2.0
CCX (Cisco Compatible Extensions)
Ein Jahr gültige internationale Reisegarantie (ITW)
7
Hinweis: Die Angaben oben dienen lediglich als Anhaltspunkt.
Die exakte Konfiguration Ihres PCs hängt von dem von Ihnen gekauften Modell ab.
8
Statusanzeigen
Der Computer besitzt 3 einfach zu erkennende Statusanzeigen rechts oberhalb der Tastatur und 4 vorne auf dem Computer.
Die Statusanzeigen für Strom, Akku und Wireless-Kommunikation sind selbst dann zu sehen, wenn die LCD-Anzeige geschlossen ist.
Symbol Funktion Beschreibung
(Caps Lock) Leuchtet auf, wenn die -Funktion aktiviert ist.
Num (Num Lock) Leuchtet auf, wenn die Num -Taste aktiviert ist.
Medien-Aktivität Leuchtet auf, wenn die Festplatte oder das optische Laufwerk aktiv ist.
Bluetooth Leuchtet, um den Status der Bluetooth-
Kommunikationen anzuzeigen.
Wireless LAN
Akkuanzeige
Leuchtet, um den Status der Wireless LAN-
Kommunikationen anzuzeigen.
Leuchtet, wenn die Batterie aufgeladen wird.
Stromanzeige Leuchtet, wenn der Computer eingeschaltet ist.
1. Aufladung: Die Leuchte erscheint gelb, wenn der Batterie
aufgeladen wird.
2. Voll aufgeladen: Die Leuchte erscheint grün, wenn Netzstrom
verwendet wird.
Einfach-Starttasten
Links oben über der Tastatur befinden sich vier Tasten. Diese Tasten bezeichnen wir als Einfach-Starttasten. Es handelt sich dabei um: Mail-, Webbrowser-, Acer
Empowering Key < > und eine vom Benutzer programmierbare Taste.
Drücken Sie die <
jeweils das Standard-E-Mail-Programm und den Standard-Webbrowser. Im Acer
Launch Manager können Sie die Webbrowser-, Mail- und programierbaren
Tasten einstellen. "Launch Manager" auf Seite 21.
9
Einfach-Starttasten
Webbrowser
P
Standardapplikation
E-Mail-Programm
(Vom Benutzer programmierbar)
Internet-Browserprogramm
(Vom Benutzer programmierbar)
Acer eManager-Programm
(Vom Benutzer programmierbar)
Vom Benutzer programmierbar
10
Touchpad
Das integrierte numerische Tastenfeld arbeitet wie das numerische Tastenfeld eines Arbeitsplatzrechners. Es ist an den kleinen Zeichen in der oberen rechten
Ecke der Tasten erkennbar. Um die Tastaturbeschriftung einfach zu halten, sind die Cursor-Steuersymbole nicht auf die Tasten gedruckt.
Touchpad-Grundlagen
Die folgenden Tips weisen Sie in die Benutzung des Touchpads ein:
• Streichen Sie mit Ihrem Finger über die Oberfläche des Touchpads (2), um den Cursor zu bewegen.
• Drücken Sie die linken (1) und rechten (4) Tasten neben dem Touchpad, um
Funktionen auszuwählen und auszuführen. Diese beiden Tasten entsprechen den linken und rechten Maustasten. Ein Antippen des
Touchpads erzeugt gleiche Ergebnisse.
• Verwenden Sie die 4-Wege-Bildlauf (3)-Taste, um nach oben oder unten zu gehen oder eine Seite nach links oder rechts zu verschieben. Die
Verwendung dieser Taste entspricht dem Klicken auf die rechte
Bildlaufleiste in Windows-Anwendungen.
11
Funktion
Ausführen
Auswählen
Ziehen
Kontextmenü aufrufen
Bildlauf
Linke
Taste (1)
Schnell zweimal klicken.
Einmal klicken.
Klicken und halten, und dann den
Cursor mit dem Finger auf dem
Touchpad ziehen.
Rechte
Taste (4)
Antippen (2)
Zweimal antippen
(mit derselben
Geschwindigkeit wie ein
Doppelklick mit einer Maustaste).
Einmal antippen.
Mittlere
Tasten (3)
Zweimal antippen
(mit derselben
Geschwindigkeit wie ein
Doppelklick mit einer Maustaste), dann den Finger auf dem
Touchpad nach dem zweiten
Antippen ziehen.
Einmal klicken.
Klicken und
Halten der
Taste in die gewünschte
Richtung
(oben/unten/ links/rechts).
Hinweis: Benutzen Sie das Touchpad nur mit sauberen, trockenen
Fingern. Auch das Touchpad muß stets sauber und trocken sein.
Das Touchpad ist berührungsempfindlich. Je leichter also die
Berührung, desto besser ist die Reaktion. Hartes Antippen steigert die Reaktionsfähigkeit des Touchpads nicht.
12
Verwenden der Tastatur
Die Tastatur verfügt über Standardtasten und ein integriertes numerisches
Tastenfeld, separate Cursortasten, Feststelltasten, Windows-Tasten und
Sondertasten.
Feststelltasten und integriertes numerisches
Tastenfeld
Die Tastatur verfügt über 3 Feststelltasten, die Sie aktivieren bzw. deaktivieren können.
Feststelltaste
(Caps Lock)
Num
(Num Lock)
<Fn> + <F11>
Rol
(Scroll Lock)
<Fn> + <F12>
Beschreibung
Wenn diese (Caps Lock) aktiviert ist, werden alle eingegebenen alphabetischen Zeichen in Großbuchstaben dargestellt.
Wenn Num (Num Lock) aktiviert ist, befindet sich das integrierte numerische Tastenfeld im numerischen Modus.
Die Tasten sind wie auf einem Taschenrechner angeordnet
(inklusive der arithmetischen Operatoren +, -, * und /).
Verwenden Sie diesen Modus zur Eingabe großer Mengen numerischer Daten. Eine bessere Lösung besteht im
Anschließen eines externen Tastenfelds.
Wenn Rol (Scroll Lock) aktiviert ist, bewegt sich die
Bildschirmanzeige eine Zeile nach oben oder unten, wenn
Sie die jeweiligen Pfeiltasten drücken. Bei einigen
Anwendungen hat Rol (Scroll Lock) keine Funktion.
Das integrierte numerische Tastenfeld arbeitet wie das numerische Tastenfeld eines Arbeitsplatzrechners. Es ist an den kleinen Zeichen in der oberen rechten
Ecke der Tasten erkennbar. Um die Tastaturbeschriftung einfach zu halten, sind die Cursor-Steuersymbole nicht auf die Tasten gedruckt.
13
Gewünschte Funktion
Zahlentasten des integrierten
Tastenfelds
Cursorsteuertasten des integrierten
Tastenfelds
Tasten der normalen
Tastatur
Num ist aktiviert
Geben Sie wie gewohnt
Zahlen ein.
Halten Sie die < > beim
Betätigen der
Cursorsteuertasten gedrückt.
Halten Sie die <Fn>-Taste beim Eingeben von
Buchstaben auf dem integrierten Tastenfeld gedrückt.
Num ist deaktiviert
Halten Sie die <Fn>-
Taste beim Betätigen der Cursorsteuertasten gedrückt.
Geben Sie wie gewohnt
Buchstaben ein.
Windows-Tasten
Die Tastatur besitzt zwei Tasten für spezielle Windows-Funktionen.
Taste
Taste mit Windows-
Logo
Beschreibung
Wenn Sie nur auf diese Taste allein drücken, hat dies den gleichen Effekt wie das Klicken auf die Start-
Schaltfläche unter Windows; es wird das Start-Menü aufgerufen. Wenn die Taste gleichzeitig mit anderen
Tasten benutzt wird, stehen ein Vielzahl von Funktionen zur Verfügung:
< > + <
Task-Leiste.
>: Aktiviert die nächste Schaltfläche in der
< > + <E>: Öffnet den Windows-Explorer.
< > + <F1>: Öffnet Hilfe- und Supportcenter.
< > + <F>: Ruft das Dialogfenster Suchergebnisse auf.
< > + <R>: Ruft das Dialogfenster Ausführen auf.
< > + <M>: Verkleinert alle Fenster zum Symbol.
Anwendungstaste
< > + < > + <M>: Macht das Verkleinern aller
Fenster rückgängig.
Diese Taste hat die gleiche Funktion wie das Klicken mit der rechten Maustaste; es öffnet ein Kontextmenü der
Anwendung.
14
Hotkeys
Mit den Hotkeys oder Tastenkombinationen erhalten Sie Zugriff auf die meisten Einstellungen des Computers wie Bildschirmhelligkeit, Lautstärke und das BIOS-Dienstprogramm.
Zum Aktivieren von Hotkeys müssen Sie zuerst die <Fn> Taste drücken und halten und dann die andere Taste der Hotkey-Kombination drücken.
Hotkey
<Fn> + <F1>
Symbol Funktion Beschreibung
Hotkey-Hilfe Zeigt Hilfe zu Hotkeys.
<Fn> + <F2>
<Fn> + <F3>
<Fn> + <F4>
<Fn> + <F5>
<Fn> + <F6>
<Fn> + <F7>
<Fn> + <F8>
<Fn> + < ↑ >
Acer eSettings
Acer ePower
Management
Sleep
Display-
Schalter
Bildschirm ausschalten
Touchpad-
Schalter
Lautsprechers chalter
Lauter
Startet Acer eSetting in Acer
eManager. Siehe "Acer eManager" auf
Startet Acer ePowerManagement in
Acer eManager. Siehe "Acer eManager" auf Seite 18.
Schaltet den Computer in den Sleep-
Modus.
Wechselt die Anzeigeausgabe zwischen Anzeigebildschirm, externem
Monitor (falls angeschlossen) und gleichzeitig beiden Anzeigen.
Schaltet die Hintergrundbeleuchtung des Displays aus, um Energie zu sparen.
Drücken Sie zum Einschalten eine beliebige Taste.
Schaltet das interne Touchpad ein oder aus.
Schaltet die Lautsprecher ein oder aus.
Erhöht die Lautstärke.
Hotkey
<Fn> + < ↓ >
Symbol Funktion
Leiser
<Fn> + < → >
<Fn> + < ← >
Heller
Dunkler
Beschreibung
Verringert die Lautstärke.
Erhöht die Bildschirmhelligkeit.
Verringert die Bildschirmhelligkeit.
Besondere Taste
Besondere TastenDas Euro-Symbol und das US-Dollar-Symbol befinden sich oben in der Mitte und/oder unten rechts auf Ihrer Tastatur.
15
Das Euro-Symbol
1 Öffnen Sie ein Textverarbeitungsprogramm.
2 Drücken Sie auf < > unten rechts auf der Tastatur oder halten Sie
<Alt Gr> gedrückt und drücken Sie auf das <5>-Zeichen oben in der Mitte der Tastatur.
Hinweis: Es gibt Zeichensätze und Software, die das Euro-Symbol nicht unterstützen. Weitere Informationen finden Sie unter www.microsoft.com/typography/faq/faq12.htm.
Das US-Dollar-Zeichen
1 Öffnen Sie ein Textverarbeitungsprogramm.
2 Drücken Sie auf < > unten rechts auf der Tastatur oder halten Sie < > gedrückt und drücken Sie auf das <4>-Zeichen oben in der Mitte der
Tastatur.
Hinweis: Diese Funktion unterscheidet sich je nach Version des
Betriebssystems.
16
Ausfahren des Trägers des optischen
Laufwerks (CD oder DVD)
Drücken Sie bei eingeschaltetem Computer die Auswurftaste, um den Träger des optischen Laufwerks auszufahren.
Wenn der Computer ausgeschaltet ist, können Sie den Laufwerkträger mit Hilfe des mechanischen Auswurflochs herausfahren.
Anschluß für Diebstahlsicherung
Eine Aussparung für ein Sicherheitsschloss auf dem Computergehäuse ermöglicht Ihnen den Anschluss eines Kensington-kompatiblen
Sicherheitsschlosses für den Computer.
Binden Sie ein Diebstahlsicherungskabel an ein unbewegliches Objekt wie einen Tisch oder einen Griff einer abgeschlossenen Schublade. Stecken Sie das
Schloß in den Anschluß für die Diebstahlsicherung, und schließen Sie dieses ab.
Es gibt auch Modelle auch Schloß.
Audio
Der Computer ist mit 16-Bit High-Fidelity AC’97 Stereo-Audiochip und
Dual-Stereo-Lautsprecher.
17
Regeln der Lautstärke
Das Einstellen der Lautstärke ist so einfach wie das Drücken von Tasten. Weitere
Informationen über das Regeln der Lautstärke finden Sie in "Hotkeys" auf Seite 14.
18
Verwenden der Systemprogramme
Hinweis: Nur für Computer, die mit Microsoft Windows XP laufen.
Acer eManager
Acer eManager ist ein innovatives Programm für häufig verwendete
Funktionen. Sobald Sie die < > drücken, erscheint die Benutzerschnittstelle des Acer eManagers mit 4 Registerkarten: Acer ePowerManagement,
Acer ePresentation, Acer eRecovery und Acer eSettings.
Siehe "Einfach-Starttasten" auf Seite 9 für die Einstellung der <
>.
Acer ePowerManagement
Bietet einen zentralen Ort, von dem aus alle Energieschemata des PCs gesteuert und die Gebrauchsdauer des Akkus verlängert werden kann.
Acer ePresentation
Vereinfacht Auflösungseinstellungen, wenn ein Projektor angeschlossen ist.
Acer eRecovery
Erstellt Sicherungskopien und stellt auf verlässliche Weise
Systemkonfigurationen wieder her.
Acer eSettings
Erleichtert die Verwaltung von Systemeinstellungen und Sicherheit.
Weitere Informationen finden Sie, wenn Sie Acer eManager öffnen und auf die jeweilige Anwendung klicken und die Hilfefunktion auswählen.
19
Hinweis: Falls Ihr Computer nicht mit einer Recovery-CD oder einer
System-CD geliefert wird, verwenden Sie die Funktion "System backup to optical disk" von Acer eRecovery, um ein Backup-Image auf CD oder DVD zu brennen. Um die besten Ergebnisse zu erhalten, wenn Sie Ihr System mit einer CD oder Acer eRecovery wiederherstellen, trennen Sie alle Peripheriegeräte (mit Ausnahme des externen Acer ODD, falls Ihr Computer dies besitzt) ab.
Acer GridVista (Kompatibel mit Dual-Anzeige)
Hinweis: Dieses Feature steht nur für bestimmte Modelle zur
Verfügung.
Gehen Sie folgendermaßen vor, um das Feature Dual-Monitor Ihres Notebooks zu aktivieren. Stellen Sie erst sicher, dass der zweite Monitor angeschlossen ist.
Wählen Sie dann Start-Systemsteuerung-Anzeige und klicken Sie auf
Einstellungen. Wählen Sie das Symbol für den zweiten Monitor (2) im
Anzeigefeld aus und klicken Sie dann auf die Option Windows-Desktop auf diesen Monitor erweitern. Klicken Sie schließlich auf Anwenden, um die neuen
Einstellungen anzuwenden, und auf OK, um den Vorgang zu beenden.
Acer GridVista ist eine praktische Anwendung, die dem Anwender vier vordefinierte Anzeigeeinstellungen bietet, mit der mehrere Fenster auf einem
Bildschirm angesehen werden können. Um auf diese Funktion zuzugreifen, gehen Sie nach Start-Alle Programme und klicken Sie auf Acer GridVista. Sie können eine der vier unten gezeigten Anzeigeeinstellungen auswählen:
20
Doppel (Vertikal), Dreifach (Hauptfenster links), Dreifach (Hauptfenster rechts) oder Vierfach
Acer GridVista ist mit Dual-Anzeige kompatibel und ermöglicht Ihnen die
Aufteilung in zwei unabhängige Anzeigen.
Acer GridVista ist äußerst einfach einzurichten:
1 Führen Sie Acer GridVista aus und wählen Sie die bevorzugte
Bildschirmkonfiguration für jede Anzeige in der Tasksleiste.
2 Ziehen Sie jedes der Fenster an die gewünschte Position im Gitter.
3 Erfreuen Sie sich an dem übersichtlichen Desktop.
Hinweis: Stellen Sie bitte sicher, dass die Auflösungseinstellungen
Ihres zweiten Monitors auf die vom Hersteller empfohlenen Werte eingestellt sind.
21
Launch Manager
Mit Launch Manager können Sie die vier Einfach-Starttasten belegen, die sich
oberhalb der Tastatur befinden. Unter "Einfach-Starttasten" auf Seite 9, sehen
Sie den Ort der Einfach-Starttasten.
Zum Starten des Programms Launch Managers klicken Sie auf Start, Alle
Programme und dann auf Launch Manager.
22
Norton AntiVirus
Norton AntiVirus ist eine Antivirensoftware, die nach infizierten Dateien sucht und diese repariert, wodurch die Daten auf Ihrem Computer sicher vor Viren geschützt bleiben.
Wie kann ich mit Hilfe von Norton AntiVirus Computerviren finden
Ein kompletter System-Check scannt alle Dateien in Ihrem Computer. So führen
Sie einen System-Check durch:
1 Starten Sie Norton AntiVirus.
Doppel klicken Sie auf das Norton AntiVirus-Symbol auf dem Desktop oder klicken Sie auf das Start-Menü auf der Windows-Taskleiste, gehen zu
Programme und wählen Norton AntiVirus.
2 Klicken Sie im Hauptfenster von Norton AntiVirus auf den Befehl Nach
Viren suchen (Scan for Viruses).
3 Klicken Sie im Fenster Nach Viren suchen (Scan for Viruses) auf Meinen
Computer durchsuchen (Scan My Computer).
4 Klicken Sie unter Aktionen (Actions) auf Suchen (Scan).
5 Wenn Sie die Zusammenfassung angesehen haben, klicken Sie auf Beendet
(Finished).
Sie können benutzerdefinierte Virensuche vorprogrammieren, so dass zu bestimmten Tagen und Zeiten regelmäßig eine automatische Suche durchgeführt wird. Wenn Sie während der Suche Ihren Computer benutzen, wird die Suche im Hintergrund ausgeführt, so dass Sie mit Ihrer Arbeit fortfahren können.
Weitere Informationen über Norton AntiVirus, finden Sie im Hilfe-Menü von
Norton AnitVirus.
23
Oft gestellte Fragen
Im folgenden finden Sie eine Liste möglicher Situationen, die bei der Arbeit mit dem Computer auftreten können. Für jede dieser Situationen sind einfache
Antworten und Lösungen angegeben.
Ich drücke die Ein/Aus-Taste, aber der Rechner startet oder bootet nicht.
Achten Sie auf die Stromversorgungsanzeige:
• Leuchtet sie nicht, wird der Computer nicht mit Strom versorgt. Prüfen Sie folgendes:
-
Das Netzteil muß fest in den Computer und die Steckdose eingesteckt sein.
• Wenn sie leuchtet, prüfen Sie folgendes:
-
Wenn Sie den Akku zur Stromversorgung verwenden, ist er möglicherweise entladen und kann den Computer nicht mit Energie versorgen. Schließen Sie das Netzteil an, und laden Sie den Akkusatz auf.
Befindet sich eine nicht bootbare (Nicht-System) Diskette im externen
USB-Diskettenlaufwerk? Entfernen Sie diese oder ersetzen Sie sie mit einer Systemdiskette, und drücken Sie <Strg> + <Alt> + <Entf>, um das System neu zu starten.
Der Bildschirm bleibt leer.
Die Energiesparfunktion des Computers hat automatisch den Bildschirm ausgeschaltet, um Strom zu sparen. Drücken Sie eine Taste, um den Bildschirm wieder einzuschalten.
Wenn der Bildschirm sich durch Drücken einer Taste nicht wieder einschaltet, kann dies zwei Gründe haben:
• Die Einstellung für die Helligkeit ist zu niedrig. Drücken Sie auf
<Fn> + <
→
>, um die Helligkeit zu erhöhen.
• Das Anzeigegerät ist möglicherweise auf einen externen Monitor eingestellt. Drücken Sie den Hotkey <Fn> + <F5> zum Auswählen des
Bildschirms, um die Anzeige zum Computer zurückzuschalten.
• Wenn die Sleep-Anzeige leuchtet, befindet sich der Computer im Sleep-
Modus. Drücken Sie für die Wiederaufnahme auf die Ein-/Aus-Taste und lassen sie los.
24
Die Anzeige füllt nicht den gesamten Bildschirm aus.
Jede Rechneranzeige besitzt eine unterschiedliche native Auflösung, die von der Größe des Bildschirms abhängt. Wenn Sie die Auflösung niedriger als diese native Auflösung einstellen, wird der Bildschirm erweitert, um die gesamte
Anzeige des Computers auszufüllen. Klicken Sie den Windows-Arbeitsplatz mit der rechten Maustaste an, und wählen Sie Eigenschaften, um das Dialogfeld
Eigenschaften von Anzeige einzublenden. Klicken Sie dann auf die
Registerkarte Einstellungen, um die Auflösung auf den richtigen Wert zu setzen. Geringere Auflösungen als die angegebene werden nicht formatfüllend auf dem Bildschirm des Computers oder eines externen Monitors angezeigt.
Der Computer gibt keinen Sound aus.
Prüfen Sie folgendes:
• Die Lautstärke wurde möglicherweise stummgeschaltet. Achten Sie in
Windows auf das Symbol für die Lautstärkeregelung in der Taskleiste.
Wenn es durchgestrichen ist, klicken Sie es an, und deaktivieren Sie das
Kontrollkästchen Alles aus.
• Die Einstellung für die Lautstärke ist zu niedrig. Sie können die Lautstärke
auch mit dem Lautstärkeregler aussteuern. Details hierzu sind in "Hotkeys" auf Seite 14 angegeben.
• Falls Kopfhörer oder externe Lautsprecher an die Ausgabe-Schnittstelle vorne auf dem Computer angeschlossen werden, werden die internen
Lautsprecher automatisch ausgeschaltet.
Ich möchte den Träger des optischen Laufwerks ohne
Einschalten des Computers ausfahren.
Es gibt eine mechanische Auswurftaste am optischen Laufwerk. Führen Sie einfach die Spitze eines Kugelschreibers oder einer Büroklammer ein, und drücken Sie zum Ausfahren des Trägers.
Die Tastatur funktioniert nicht.
Versuchen Sie, eine externe Tastatur an den USB Anschluss am Computer anzuschließen. Wenn diese funktioniert, wenden Sie sich an Ihren Händler oder an ein autorisiertes Servicecenter, da das interne Tastaturkabel möglicherweise locker ist.
Der Drucker funktioniert nicht.
Prüfen Sie folgendes:
• Prüfen Sie, ob der Drucker an eine Netzsteckdose angeschlossen und eingeschaltet ist.
• Stellen Sie sicher, dass das Druckerkabel ordnungsgemäß an den USB-
Anschluss des Computers und den entsprechenden Anschluss des Druckers angeschlossen ist.
25
Ich möchte meinen Standort angeben, um das interne Modem zu verwenden.
Für einen problemlosen Betrieb der Kommunikationssoftware
(z.B. HyperTerminal) müssen Sie Ihren Standort angeben:
1 Klicken Sie auf Start, und wählen Sie Einstellungen, Systemsteuerung.
2 Doppelklicken Sie auf Telefon- und Modemoptionen.
3 Klicken Sie auf die Registerkarte Wählregeln und geben Sie Ihren Standort an.
Beachten Sie dabei das Handbuch von Windows.
Hinweis: Beim ersten Booten Ihres Notebooks können Sie das
Setup der Internetverbindung überspringen, da es für die
Installation des Betriebssystems nicht erforderlich ist. Nachdem Sie das Betriebssystem eingerichtet haben, können Sie mit dem Setup der Internetverbindung fortfahren.
Ich möchte meinen Computer ohne die Recovery-CDs auf die ursprünglichen Einstellungen zurücksetzen.
Hinweis: Folgen Sie den Anweisungen auf dem Bildschirm, um das
Betriebssystem und die Sprache auszuwählen, die Sie benutzen möchten, wenn Sie das System zum ersten Mal einschalten.
Mit diesem Wiederherstellungsvorgang können Sie das Laufwerk C: mit dem ursprünglichen Softwareinhalt wiederherstellen, der beim Kauf Ihres notebooks installiert war. Gehen Sie folgendermaßen vor, um Ihr Laufwerk C: wiederherzustellen. (Ihr Laufwerk C: wird hierbei neu formatiert und alle Daten werden gelöscht.) Es ist wichtig, dass Sie alle Datendateien sichern, bevor Sie diese Option benutzen.
Bevor Sie die Wiederherstellungsoperation durchführen, überprüfen Sie bitte die BIOS-einstellungen.
1 Sehen Sie nach, ob die Funktion Acer disk-to-disk recovery aktiviert ist oder nicht.
2 Stellen Sie sicher, dass die Einstellung D2D Recovery unter Main auf
Enabled eingestellt ist.
3 Beenden Sie das BIOS-programm und speichern Sie die Änderungen. Das
System wird neu gebootet.
Hinweis: Drücken Sie während des POST zum Aktivieren des BIOSprogramms auf <F2>.
26
So starten Sie den Wiederherstellungsvorgang:
1 Starten Sie das System neu.
2 Während das Acer-Logo gezeigt wird, drücken Sie die Tastenkombination
<Alt> + <F10>, um zum Wiederherstellungsvorgang zu gelangen.
3 Befolgen Sie die Anweisungen auf dem Bildschirm, um das
Wiederherstellen des Systems durchzuführen.
Wichtig! Dieses Feature belegt 2 bis 3 GB in einer verborgenen
Partition auf Ihrer Festplatte.
Inanspruchnahme von Dienstleistungen
Internationale Garantie für Reisende (ITW)
Ihr Computer ist durch eine Internationale Garantie für Reisende (ITW) geschützt, die Ihnen Sicherheit auf Reisen gibt. Unser weltweites Netzwerk mit
Servicecentren steht Ihnen zur Unterstützung zur Verfügung.
Mit Ihrem Computer erhalten Sie einen ITW-Paß (Internationale Garantie für
Reisende). Dieser Paß enthält alle Angaben, die Sie über das ITW-Programm benötigen. Die handliche Broschüre enthält eine Liste der Ihnen zur Verfügung stehenden autorisierten Servicecenter. Lesen Sie den Paß gründlich durch.
Haben Sie Ihren ITW-Paß immer zur Hand; insbesondere auf Reisen, damit Sie die Vorteile unserer Servicecentren nutzen können. Stecken Sie Ihren
Kaufnachweis in die vordere, innere Umschlagklappe vom ITW-Paß.
Wenn sich in dem Land, das Sie besuchen, kein von Acer autorisierter ITW-
Servicestandort befindet, können Sie sich auch an unsere weltweiten Büros wenden. Weitere Informationen finden http://global.acer.com.
Vor einem Anruf
Halten Sie die folgenden Angaben bereit, wenn Sie den Online-Service von Acer kontaktieren, und halten Sie sich bitte bei Ihrem Computer auf, wenn Sie anrufen. Mit Ihrer Unterstützung können wir die Zeit eines Anrufs reduzieren und so Ihre Probleme effektiv lösen.
Wenn Sie Fehlermeldungen oder Warntöne von Ihrem Computer erhalten, schreiben Sie diese wie auf dem Bildschirm angezeigt nieder, oder merken Sie sich die Anzahl und Folge im Fall von Warntönen.
Sie müssen die folgenden Angaben übermitteln:
Name: _________________________________________________________________
Adresse: _______________________________________________________________
________________________________________________________________________
Telefonnummer: _______________________________________________________
Computer und Modelltyp: _______________________________________________
Seriennummer: _________________________________________________________
Kaufdatum: ____________________________________________________________
27
Acer Arcade
Acer Arcade ist ein integrierter Player für Musik, Fotos, DVD-Filme und Videos.
Klicken Sie zum Ansehen oder Anhören auf eine Inhalts-Schaltfläche (z.B.
Musik, Video usw.) auf der Startseite von Arcade.
• Cinema - Sehen Sie DVDs oder VCDs
• Album - Sehen Sie Fotos, die auf Ihrer Festplatte oder einem entfernbaren
Medium gespeichert sind
• Video - Sehen und/oder bearbeiten Sie Videoclips
• Musik - Hören Sie Musikdateien in unterschiedlichen Formaten
• Brenner - Erstellen Sie CDs und/oder DVDs zum Verbreiten oder
Archivieren
• Einstellungen - Stellen Sie Acer Arcade ganz nach Ihren Vorlieben ein
Hinweis: Während Sie Videos, DVDs oder Diaschauen ansehen, stehen Ihr Bildschirmschoner und die Funktionen zum
Energiesparen nicht zur Verfügung. Die Funktionen sind aber aktiviert, wenn Sie Musik anhören.
28
Arcade-Tastenkürzel
Wenn Sie in einem Windows-Umfeld arbeiten, können Sie mit den unten aufgelisteten Tastenkombinationen die Features und Einstellungen von Acer
Arcade kontrollieren und feineinstellen.
Hotkey
<Fn> + <F1>
<Fn> + <F3>
<Fn> + <F5>
<Fn> + <F6>
<Fn> + <F8>
<Fn> + < ↑ >
<Fn> + < ↓ >
<Fn> + < → >
<Fn> + < ← >
<Fn> + <Pos1>
<Fn> + <Bild Nachoben>
<Fn> + <Bild Nachunten>
<Fn> + <Ende>
Funktion
Online-Hilfemenü
Acer ePowerManagement mit Akku-Info
Anzeigewechsel
Leerer Bildschirm
Lautsprecher-Wechsel
"Volume up" Erhöht die Lautsprecherlautstärke
"Volume down" Verringert die
Lautsprecherlautstärke
"Brightness up" Erhöht die Helligkeit des
Bildschirms
"Brightness down" Verringert die Helligkeit des
Wiedergabe; drücken Sie auf diese Taste, um das
Musikstück oder die Videodatei wiederzugeben.
Drücken Sie erneut, um die Wiedergabe vorübergehend anzuhalten.
Stopp; drücken Sie auf diese Taste, um das
Musikstück oder die Videodatei zu stoppen.
Rückwärts; drücken Sie auf diese Taste, um zum vorherigen Musikstück oder zur vorherigen
Videodatei zurückzugehen und die Wiedergabe zu starten.
Vorwärts; drücken Sie auf diese Taste, um zum nächsten Musikstück oder zur nächsten
Videodatei weiterzugehen.
29
Suchen und Wiedergeben von Inhalt
Klicken Sie auf eine Schaltfläche auf der Startseite von Acer Arcade, um die
Startseite des entsprechenden Features zu öffnen. Die Inhaltsseiten besitzen
Schaltflächen auf der linken Seite und einen Bereich zum Durchsuchen des
Inhalts auf der rechten Seite. Falls eine Schaltfläche mehrere
Auswahlmöglichkeiten zeigt, z.B. Anordnungs-Reihenfolge, wird die aktuelle
Einstellung in Form eines bunten hellen Balls auf der linken Seite angezeigt.
Wenn Sie Inhalt auswählen wollen, klicken Sie auf ein Element im
Inhaltsbereich. Wenn es mehr als ein CD- oder DVD-Laufwerk gibt, werden alle
Laufwerke angezeigt. Bilder und Videos werden als Dateien (mit Miniaturen) in
Ordnern organisiert gezeigt.
Wenn Sie einen Ordner durchsuchen wollen, klicken Sie ihn an, um ihn zu
öffnen. Wenn Sie zum Ordner darüber zurückgehen wollen, klicken Sie auf die
Schaltfläche Eine Stufe herauf. Wenn nicht der gesamte Inhalt auf eine Seite passt, können Sie die Schaltflächen unten rechts benutzen, um durch die Seiten zu gehen.
Erweiterte Einstellung
Es gibt Einstellungen in Acer Arcade, die es Ihnen ermöglichen, die Arbeitsweise
Ihres Computers und Ihre bevorzugten Eigenschaften feineinzustellen. Sie gelangen zur Einstellungen-Seite, wenn Sie auf die Schaltfläche Einstellungen auf der Startseite klicken.
Benutzen Sie die Einstellung Bildschirmverhältnis, um zwischen Standard- (4:3) oder Breitwandbildschirm- (16:9) Anzeige auszuwählen.
Audioausgabe sollte auf Stereo eingestellt werden, wenn Sie Lautsprecher benutzen, oder Virtual-Surround-Sound, falls Sie Kopfhörer benutzen oder
S/PDif, falls Sie eine digitale Ausgabe verwenden.
Hinweis: Falls Ihre Lautsprecher nicht in der Lage sind,
Niedrigfrequenzsignale auszugeben, sollten Sie diese Option nicht auswählen, damit Ihre Lautsprecher nicht beschädigt werden.
Klicken Sie auf die Schaltfläche Acer Arcade Info, um eine Seite mit
Informationen über die Version und das Copyright zu öffnen.
Klicken Sie auf die Schaltfläche Auf Standardwerte zurücksetzen, um die
Standardwerte für die Einstellungen in Acer Arcade wiederherzustellen.
Arcade-Steuerelemente
Beim Ansehen von Videoclips, Filmen oder Diaschauen als visuellen Inhalt im
Vollbildschirm erscheinen zwei Steuerpaletten, wenn Sie die Maus bewegen.
Nach ein paar Sekunden werden sie automatisch wieder ausgeblendet. Die
Palette Navigationssteuerung erscheint oben und die Palette Steuerelemente des Players erscheint unten auf dem Bildschirm.
30
Navigationssteuerung
Wenn Sie zur Startseite von Acer Arcade zurückkehren wollen, klicken Sie auf die Schaltfläche Home in der oberen linken Ecke des Fensters. Wenn Sie beim
Suchen von Inhalt eine Stufe heraufgehen wollen, klicken Sie auf Eine Stufe herauf. Wenn Sie zu einem vorherigen Bildschirm zurückgehen wollen, klicken
Sie auf (Esc). Die Schaltflächen oben rechts (Minimieren, Maximieren und
Schließen) haben die im PCs üblichen Funktionen.
Wenn Sie Acer Arcade beenden wollen, klicken Sie auf die Schaltfläche
Schließen in der oberen rechten Ecke des Fensters. Sie können auch auf die
Schaltfläche Zu PC klicken.
Steuerelemente des Players
Unten im Fenster befinden sich die Steuerelemente des Players, die für Video,
Diaschauen und Musik benutzt werden. Die Gruppe auf der linken Seite bietet standardmäßige Steuerelemente für die Wiedergabe (Wiedergabe, Pause,
Stopp usw.). Die Gruppe auf der rechten Seite dient der Lautstärkenregelung
(Ton aus und lauter/leiser).
Hinweis: Bei der Wiedergabe von DVDs stehen zusätzliche
Steuerelemente neben der Lautstärkenregelung bereit. Diese
Steuerelemente werden im Abschnitt Cinema dieser Anleitung im einzelnen erläutert.
Cinema
Falls Ihr Computer über ein DVD-Laufwerk verfügt, können Sie Filme von DVDs und Video-CDs (VCDs) mit der Funktion Cinema von Acer Arcade abspielen.
Dieser Player besitzt die für einen typischen DVD-Player üblichen Funktionen und Steuerelemente.
Wenn Sie eine Disc in Ihr DVD-Laufwerk eingeben, wird automatisch mit der
Wiedergabe des Films begonnen. Für die Steuerung des Films erscheint die
Player-Steuerpalette unten im Fenster, wenn Sie die Maus bewegen.
Falls mehr als ein optisches Laufwerk eine abspielbare Disc enthält, klicken Sie auf die Schaltfläche Cinema auf der Startseite, um die Inhaltsseite von Cinema zu öffnen. Wählen Sie dann die Disc in der Liste auf der rechten Seite, die Sie ansehen wollen.
Wenn Sie DVDs ansehen, gibt es auf der Popup-Palette die folgenden zusätzlichen Steuerelemente:
• Hauptmenü
• Untertitel
• Sprache und
• Winkel
Die aktuell wiedergegebene Disc wird im Bereich oberhalb der Liste mit
Laufwerken gezeigt. Diese Seite wird auch angezeigt, wenn Sie während eines
Films auf die Schaltfläche Stopp klicken. Die Schaltflächen auf der linken Seite ermöglichen Ihnen das Fortsetzen der Wiedergabe des Films an dem Punkt, an dem er angehalten wurde, das Neustarten des Films vom Anfang an, das
Springen zum DVD-Menu, das Auswerfen der Disc und das Gehen zur Seite mit den DVD-Einstellungen.
31
DVD-Einstellungen
Es gibt zwei Arten von DVD-Einstellungen - Video und Sprache. Klicken Sie auf eine Schaltfläche, um die jeweilige Einstellungen-Seite zu öffnen.
Video
Die Video-Einstellungen steuern die Videoausgabe von DVDs/VCDs.
Hardware-Beschleunigung benutzen nutzt die Vorteile besonderer
Verarbeitungsleistung bei einigen Grafikkarten, um die Belastung der CPU zu vermindern, wenn DVDs und einige Videodateien wiedergegeben werden. Falls
Sie auf Probleme mit der Videoqualität stoßen, stellen Sie diese Option auf Aus.
Wählen Sie einen Ausgabetyp:
• 4:3-Standard oder 16:9-Breitwandbildschirm je nach bevorzugter Anzeige.
• Die Option Letterbox zeigt einen Breitwandbildschirm-Film in seinem ursprünglichen Aspektverhältnis und fügt schwarze Balken unten und oben im Bildschirm hinzu.
• Das Feature Pan & Scan eignet sich für DVD-Titel mit einem
Breitwandbildschirm-Aspektverhältnis.
• Cinema-Vision ist eine nicht-lineare Technologie zum Strecken von Videos, die nur minimale Verzerrungen in der Mitte des Bildes ergibt.
• Die Option Strecken streckt die Videoanzeige auf die Größe des
Anzeigebildschirms.
• Die Option Farbprofil ermöglicht Ihnen die Auswahl aus einer Liste von
Farbkonfigurationen, um die allgemeine Farbe des Videoinhalts während der Wiedergabe zu ändern. Original benutzt das Farbschema der Disc, die
Sie ansehen, während Lebhaft, Hell und Theater der Videoanzeige verbesserte Farben hinzufügen.
• Clear-Vision ist eine Technologie zur Videoverbesserung, die Videoinhalt erkennt und auf dynamische Weise die Stufen für Helligkeit/Kontrast/
Sättigung einstellt, so dass Sie nicht die Farbeinstellungen selbst verändern müssen, wenn Sie beim Ansehen des Films feststellen, dass es Szenen gibt, die zu dunkel oder hell sind.
• Klicken Sie auf Auf Standardwerte zurücksetzen, um die ursprünglichen
Einstellungen wiederherzustellen.
Sprache
Die Language-Einstellungen steuern die Audio- und Untertitelausgabe von
DVDs/VCDs.
Untertitel wählt die standardmäßige Untertitelsprache für DVDs falls verfügbar.
Die Einstellung ab Werk ist Aus.
Verdeckte Untertitel schaltet die verdeckten Untertitel von DVDs ein. Diese
Funktion zeigt Untertitel, die im Videosignal kodiert sind und die Handlungen und Dialoge auf dem Bildschirm für Hörgeschädigte erläutern. Die Einstellung ab Werk ist Aus.
Audio wählt die Standardsprache für DVD-Titel.
32
Album
Acer Arcade ermöglicht Ihnen das Ansehen digitaler Fotos, einzeln oder in Form einer Diaschau, aus jedem beliebigen Laufwerk Ihres Computers. Klicken Sie auf die Schaltfläche Album auf der Startseite von Acer Arcade, um die Hauptseite von Album zu öffnen. .
Der Inhaltsbereich auf der rechten Seite zeigt individuelle Bilder und Ordner.
Klicken Sie auf einen Ordner, um ihn zu öffnen.
33
Wenn Sie eine Diaschau ansehen wollen, öffnen Sie den Ordner, der die Bilder enthält, die Sie ansehen wollen, und klicken dann auf die Diaschau wiedergeben. Die Diaschau wird im Vollbildschirm gezeigt. Benutzen Sie die
Popup-Steuerpalette, um die Diaschau zu steuern.
Wenn Sie ein Bild im Vollbildschirm drehen wollen, klicken Sie auf die Rechts drehen oder Links drehen.
Sie können auch ein einzelnes Bild ansehen, wenn Sie es anklicken. Dies öffnet das Bild im Vollbildschirm.
Diaschau-Einstellungen
Klicken Sie zum Ändern der Diaschau-Einstellungen auf die Schaltfläche
Einstellungen auf der Album-Seite.
Die Einstellung Diadauer bestimmt, wie lange jedes Dias gezeigt wird, bevor das nächste Bild in der Diaschau erscheint.
Die Einstellung Übergangseffekte stellt den Stil von Übergängen ein, die zwischen Bildern benutzt werden.
Wenn Sie einer Diashow Hintergrundmusik hinzufügen wollen, stellen Sie die
Option Während Diaschau Musik wiederg auf Ja ein. Auf der ausgewählten
Musikseite werden Sie aufgefordert, Musik in Ihrer persönlichen
Musikbibliothek auszuwählen.
Klicken Sie auf die Schaltfläche Auf Standardwerte zurücksetzen, um die ursprünglichen Einstellungen wiederherzustellen.
Video
Klicken Sie zum Öffnen der Videofunktion auf Video auf der Startseite von Acer
Arcade, um die Video-Startseite zu öffnen.
Hinweis: Das Feature Video ist für die Wiedergabe von
Videodateien in den Formaten MPEG1, MPEG2 (falls DVD-
Laufwerk installiert ist), AVI, WMV und ASF bestimmt. Falls Sie eine DVD oder VCD ansehen wollen, benutzen Sie die Funktion
Cinema.
Auf der Video-Seite gibt es zwei Optionen - Videowiedergabe oder Video bearbeiten.
34
Wiedergeben einer Videodatei
Klicken Sie auf die Schaltfläche Videowiedergabe, um Videodateien anzusehen.
Die Video-Seite zeigt die Videodateien im Inhaltsbereich auf der rechten Seite.
Sie sind nach Ordnern organisiert und ein Miniaturbild zeigt jeweils das erste
Einzelbild des Videos.
Wenn Sie eine Videodatei wiedergeben wollen, klicken Sie sie einfach an. Das
Video wird im Vollbildschirm gezeigt. Eine Popup-Steuerpalette erscheint unten im Bildschirm, wenn Sie die Maus bewegen. Wenn Sie zur Video-Seite zurückkehren wollen, klicken Sie auf Stopp.
Video authoring
Klicken Sie auf die Video Authoring-Schaltfläche, um das PowerProducer-
Programm zu öffnen.
Mit PowerProducer können Sie Ihre digitalen Videoproduktionen endgültig fertig stellen und auf Discs brennen. Bevor Sie Ihren Film mit Hilfe von
PowerProducer erstellen, sollten Sie zuerst seine Komponenten wie z.B. die
Videoclips, Fotos und Hintergrundmusik sammeln (bzw. erstellen). Sie können selber mit einem Camcorder oder anderem Aufnahmegerät Rohbildmaterial sammeln oder einfach die vorhandenen Dateien verwenden. Sie haben vielleicht sogar bereits einen eigenen Film mit Hilfe eines
Videobearbeitungsprogramms erstellt.
Wenn Ihr Film zur Erstellung bereit ist, ist es die richtige Zeit, PowerProducer zu verwenden. Da PowerProducer grundlegende Videobearbeitungs-Tools anbietet.
Die Herstellfunktionen von PowerProducer schließen Folgendes ein:
•
•
•
•
•
•
•
•
CDs, DVDs, VCDs, SVCDs und bearbeitbare DVDs brennen
Wiederbeschreibbare Discs, die unerwünschten Inhalt enthalten, löschen
Discs kopieren
Discs für hinzugefügten Videoinhalt defragmentieren
DV-Inhalt direkt auf DVD brennen
Kapitel innerhalb des Videoinhalts einrichten
Hintergrundmusik zu Videos und Menüs hinzufügen
Benutzerdefinierbare Menülayouts für Tasten, Bildrahmen und
Hintergründe liefern
• Aufnahmen von DVDs, Fireware-Geräten, analogen Aufnahmekarten, USB-
Geräten und Dateien machen
Für Hilfe zur Verwendung des Video Authoring sehen Sie bitte im Online-
Hilfesystem des PowerProducers nach.
35
Musik
Klicken Sie für praktischen Zugriff auf Ihre Musiksammlung auf Musik auf der
Startseite von Acer Arcade, um die Musik-Startseite zu öffnen.
Wählen Sie den Ordner, der die Musik enthält, die Sie anhören wollen. Klicken
Sie auf Wiedergabe, um die gesamte CD von Anfang an anzuhören, oder wählen Sie ein Lied, das Sie anhören wollen im Inhaltsbereich.
Die Lieder im Ordner werden im Inhaltsbereich gezeigt, während es auf der linken Seite die Steuerelemente Wiedergabe, Zufällig und Alle wiederholen gibt. Die Option Visualize ermöglicht Ihnen das Ansehen von im Computer erstellten Visualisierungen, während Sie Musik anhören. Während der
Wiedergabe von Musik können Sie mit der Steuerpalette unten auf der Seite auf einfache Weise die Lautstärke regeln und die Wiedergabe steuern.
Wenn Sie Musik von einer CD holen wollen, klicken Sie auf CD rippen. Wählen
Sie auf der erscheinenden Seite die Lieder, die Sie holen wollen (oder klicken auf Auswählen/Alle Auswahlen aufheben). Klicken Sie dann auf Jetzt rippen.
Brenner
NTI CD/DVD-Maker vereinfacht den heutigen digitalen Lifestyle durch Anbieten einfacher und kompletter Lösungen zum Aufnehmen von Daten, Audio, Fotos oder Video. Sie können jetzt alles auf CD/DVD brennen - Ihre Daten, Ihre Musik,
Ihre Videos oder Ihre Fotos - und dies schneller und einfacher als je zuvor.
Kopieren – Sichern Sie Ihre CD/DVD-Sammlung
Erstellen Sie Sicherungskopien von (nicht geschützten) CDs und DVDs mit nur ein paar Klicken Ihrer Maus.
Audio - Erstellen Sie Ihre eigenen CDs mit Ihrer
Lieblingsmusik
Erstellen Sie im Handumdrehen Musik mit noch besserer Klangqualität.
Brennen Sie Ihre Lieblingsmusik auf CD, so dass Sie sie auf einem beliebigen CD-
Player anhören können. Wandeln Sie die Lieder Ihrer Musiksammlung in MP3 oder andere gängige Audioformate um. Erstellen Sie sogar MP3-CDs mit mehr als 100 Ihrer Lieblingslieder und hören Sie im PC oder in einem MP3-CD-Player an.
Daten - Speichern Sie Dateien auf einfache Weise
Kopieren Sie die Dateien der Festplatte Ihres Computers für einfaches
Wiederherstellen bei Computerabstürzen. Das Archivieren Ihrer Daten auf CD/
DVD macht zusätzliche Festplatten überflüssig.
36
Video - Ihre Welt in Bildern
Machen Sie aus Ihren digitalen Fotos eine Diaschau-VCD mit Hintergrundmusik, die von den meisten DVD-Playern wiedergegeben werden kann. Bringen Sie
Ihre Videoclips zu neuem Leben und zeigen sie Ihren Freunden und Ihrer
Familie, indem Sie sie in DVD-Playern abspielen. Sie können sogar Video-CDs und Super-Video-CDs benutzerdefinierte Menüs hinzufügen
Weitere Einzelheiten über all diese Optionen finden Sie im Benutzerhandbuch oder klicken Sie auf die Schaltfläche Hilfe zum Öffnen des Hilfemenüs von NTI
CD/DVD-Maker.
Kompatible Dateitypen
Modus
Cinema
Video
Album
Music
Unterstützt
DVD, SVCD, VCD,
MiniDVD
ASF, WMV, AVI, MPEGI/2,
DivX (erfordert Codec)
BMP, JPG, PNG
MP3, WMA, WAV
CDA (Audio-CD)
Nicht Unterstützt
DTS, Liner PCM,
TruSurroundXT, SRS,
DVD-Audio
DVD-Navigator, SVCD, M2V,
MOV, Flash
GIF, TIF, PSD, ICO
DVD-Audio, SACD
Hinweis: Die automatische Erkennung des Mediums funktioniert nur im Hauptmenü.
37
Reisen mit Ihrem notebook PC
In diesem Kapitel erhalten Sie Tips und Hinweise dazu, was Sie beim Reisen mit
Ihrem Computer bedenken sollten.
Entfernen vom Arbeitsplatz
Folgen Sie zum Entfernen der Verbindung mit externem Zubehör den folgenden Anweisungen:
1 Geöffnete Dateien speichern.
2 Entfernen Sie alle Medien, Disketten oder CDs aus dem Laufwerk (den
Laufwerken).
3 Schalten Sie den Computer aus.
4 Schließen Sie die Display-Abdeckung.
5 Ziehen Sie das Kabel aus dem Netzteil heraus.
6 Entfernen Sie Tastatur, Zeigegerät, Drucker, externen Monitor und weitere externe Geräte.
7 Entfernen Sie die Kensington-Diebstahlsicherung, falls vorhanden.
Umhertragen
Dazu zählt die Mitnahme des Computers auf kurzen Distanzen, zum Beispiel von Ihrem Büroarbeitsplatz zu einem Besprechungsraum.
Vorbereiten des Computers
Bevor Sie den Computer bewegen, schließen und verriegeln Sie die
Anzeigeklappe, um den Schlaf-Modus zu aktivieren. Jetzt können Sie den
Computer problemlos zu einem anderen Ort im Gebäude mitnehmen. Um den
Ruhemodus auf dem Computer zu beenden, öffnen Sie das Display; drücken Sie dann auf die Ein-/Aus-Taste und lassen sie los.
Wenn Sie den Computer zum Büro eines Kunden oder in ein anderes Gebäude mitnehmen möchten, sollten Sie ihn herunterfahren:
Klicken Sie auf Start, Computer ausschalten und dann auf Ausschalten
(Windows XP).
- oder -
Sie können den Sleep-Modus aktivieren, indem Sie <Fn> + <F4> drücken.
Schließen und verriegeln Sie dann die Anzeige.
Wenn Sie bereit sind, den Computer wieder zu benutzen, entriegeln und
öffnen Sie die Anzeige und betätigen Sie die Ein/Aus-Taste.
38
Hinweis: Wenn die Sleep-Anzeige nicht leuchtet, befindet sich der
Computer im Ruhemodus und hat sich ausgeschaltet. Wenn die
Sleep-Anzeige leuchtet und die Stromversorgungsanzeige allerdings nicht, hat der Computer den Ruhemodus aktiviert.
Drücken Sie in beiden Fällen auf die Ein-/Aus-Taste und lassen sie los, um den Computer wieder einzuschalten. Beachten Sie, daß der Computer nach einiger Zeit im Sleep-Modus in den
Ruhemodus wechseln kann.
Mitnehmen zu Besprechungen
Falls Ihre Besprechung nicht sehr lange andauert, müssen Sie nur Ihren
Computer mitnehmen. Falls Ihre Besprechung länger andauert oder Ihr Akku nicht voll aufgeladen ist, sollten Sie das Netzteil mitbringen, um Ihren
Computer im Besprechungszimmer an eine Netzquelle anzuschließen.
Wenn der Konferenzraum nicht über eine Steckdose verfügt, können Sie die
Entladung des Akkus durch verringern, indem Sie den Sleep-Modus aktivieren.
Drücken Sie <Fn> + <F4>, oder schließen Sie die Display-Abdeckung, wenn Sie den Computer nicht aktiv benutzen. Um den Computer wieder benutzen zu können, öffnen Sie das Display (wenn es geschlossen ist); drücken Sie dann auf die Ein-/Aus-Taste und lassen sie los.
Mitnehmen des Computers nach Hause
Dazu zählt die Mitnahme des Computers vom Büro nach Hause oder umgekehrt.
Vorbereiten des Computers
Folgen Sie nach dem Entfernen aller Verbindungen des Computers mit Ihrem
Arbeitsplatz diesen Anweisungen, um den Computer für den Weg nach Hause vorzubereiten:
• Vergewissern Sie sich, daß Sie alle Medien und CDs, aus den Laufwerken entfernt haben. Andernfalls könnte der Laufwerkskopf beschädigt werden.
• Verpacken Sie den Computer in eine Transporthülle, die ihn vor dem
Verrutschen schützt und ihn abfedert, falls er herunterfallen sollte.
Achtung: Verstauen Sie keine Gegenstände über der oberen
Abdeckung des Computers. Druck auf die obere Abdeckung kann den Bildschirm beschädigen.
39
Mitzunehmendes Zubehör
Nehmen Sie die folgenden Dinge mit nach Hause, wenn diese dort nicht schon vorhanden sind:
• Netzteil und Netzkabel
• Das gedruckte Benutzerhandbuch
Besondere Hinweise
Folgen Sie diesen Richtlinien, um den Computer beim Transport zu und von der
Arbeit zu schützen:
• Halten Sie Temperaturunterschiede möglichst gering, indem Sie den
Computer bei sich tragen.
• Wenn Sie für eine längere Zeit anhalten müssen und den Computer nicht mitnehmen können, bewahren Sie ihn im Kofferraum auf, um ihn nicht zu großer Hitze auszusetzen.
• Durch Temperatur- und Feuchtigkeitsschwankungen kann es zu
Kondensation kommen. Lassen Sie den Computer sich an die
Raumtemperatur anpassen, und überprüfen Sie den Bildschirm auf
Kondensation, ehe Sie den Computer wieder einschalten. Bei
Temperaturunterschieden von mehr als 10°C (18°F) müssen Sie länger warten, bis sich der Computer an die Raumtemperatur angepaßt hat.
Lagern Sie den Computer möglichst 30 Minuten in einer
Umgebungstemperatur, die zwischen der Außentemperatur und der
Raumtemperatur liegt.
Einrichten eines Büros zu Hause
Wenn Sie häufig zu Hause mit Ihrem Computer arbeiten, kann es sich lohnen, ein zweites Netzteil für die Arbeit zu Hause zu erwerben. Durch ein zweites
Netzteil müssen Sie kein zusätzliches Gewicht nach Hause tragen.
Wenn Sie den Computer zu Hause für längere Zeit benutzen, können Sie auch eine externe Tastatur, einen externen Monitor und eine externe Maus anschließen.
Reisen mit dem Computer
Dazu zählt das Zurücklegen einer größeren Entfernung, zum Beispiel von Ihrem
Büro zum Büro eines Kunden, oder Reisen im Inland.
Vorbereiten des Computers
Bereiten Sie den Computer so vor, als ob Sie ihn nach Hause mitnehmen. Achten
Sie darauf, daß der Akku im Computer geladen ist. Bei der Sicherheitskontrolle im Flughafen werden Sie möglicherweise aufgefordert, den Computer einzuschalten, wenn Sie ihn in den Abfertigungsbereich mitnehmen.
40
Mitzunehmendes Zubehör
Nehmen Sie folgendes mit:
• Netzteil
• Zusätzliche, vollgeladene Akkus
• Zusätzliche Druckertreiber-Dateien, wenn Sie einen anderen Drucker verwenden möchten
Besondere Hinweise
Beachten Sie zusätzlich zu den Richtlinien zum Mitnehmen des Computers nach
Hause die folgenden Richtlinien, um den Computer beim Reisen zu schützen:
• Nehmen Sie den Computer immer als Handgepäck mit.
• Lassen Sie den Computer möglichst von einer Person untersuchen. Die
Röntgenkontrollen am Flughafen sind unschädlich, tragen Sie den
Computer aber nicht durch einen Metalldetektor.
• Bringen Sie Disketten nicht in die Nähe von mobilen Metalldetektoren.
Auslandsreisen mit dem Computer
Dazu zählen Reisen außerhalb der Landesgrenzen.
Vorbereiten des Computers
Bereiten Sie den Computer so wie für andere Reisen vor.
Mitzunehmendes Zubehör
Nehmen Sie folgendes mit:
• Netzteil
• Für das Reisezielland geeignete Netzkabel
• Zusätzliche, vollgeladene Akkus
• Zusätzliche Druckertreiber-Dateien, wenn Sie einen anderen Drucker verwenden möchten
• Kaufbeleg zur Vorlage beim Zoll
• Internationale Garantie für Reisende
41
Besondere Hinweise
Beachten Sie dieselben Hinweise wie für andere Reisen mit dem Computer. Die folgenden Tips sind bei Auslandsreisen zusätzlich hilfreich:
• Achten Sie bei Reisen in ein anderes Land darauf, daß die dortige
Netzspannung und die vorgesehenen Netzkabel kompatibel sind.
Erwerben Sie andernfalls ein Netzkabel, das für die dortige Netzspannung geeignet ist. Benutzen Sie keine Spannungskonverter für Haushaltsgeräte, um den Computer mit Energie zu versorgen.
• Wenn Sie das Modem verwenden, prüfen Sie, ob das Modem und der
Stecker kompatibel mit dem Fernsprechnetz des Ziellandes sind.
Sichern des Computers
Ihr Computer ist eine wertvolle Investition, auf die Sie achtgeben müssen.
Erlernen Sie, wie Sie Ihren Computer schützen und auf ihn aufpassen.
Die Sicherheitsfunktionen bestehen aus Hardware- und Software-Sperren: Eine
Diebstahlsicherung und Kennwörter.
Anschluß für Diebstahlsicherung
Eine Aussparung für ein Sicherheitsschloss auf der linken Seite des
Computers ermöglicht Ihnen das Anschließen eines Kensingtonkompatiblen
Sicherheitsschlosses für Computer.
Binden Sie ein Diebstahlsicherungskabel an ein unbewegliches Objekt wie einen Tisch oder einen Griff einer abgeschlossenen Schublade. Stecken Sie das
Schloß in den Anschluß für die Diebstahlsicherung, und schließen Sie dieses ab.
Es gibt auch Modelle ohne Schloß.
Festlegen eines Kennworts
Der Computer wird durch Kennwörter vor unbefugtem Zugriff geschützt. Das
Setzen dieser Kennwörter erzeugt verschiedene Schutzebenen für den
Computer und die Daten:
Sie können drei Arten von Kennwörtern einstellen:
• Das Supervisor-Kennwort (Supervisor Password) verhindert den unberechtigten Zugang zum BIOS-dienstprogramm. Sobald dieses gesetzt ist, müssen Sie das Kennwort eingeben, um auf das BIOS-dienstprogramm
zugreifen zu können. Einzelheiten sind in "BIOS-Dienstprogramm" auf
• Das User-Kennwort (User Password) sichert Ihren Computer vor unberechtigter Verwendung. Verwenden Sie dieses Kennwort zusammen mit Kennwort-Kontrollen beim Hochfahren und Aufwachen aus dem
Ruhemodus für maximale Sicherheit.
42
• Das Kennwort Password on Boot sichert Ihren Computer vor unberechtigter Verwendung. Verwenden Sie dieses Kennwort zusammen mit Kennwort-Kontrollen beim Hochfahren und Aufwachen aus dem
Ruhemodus für maximale Sicherheit.
Wichtig! Vergessen Sie nicht Ihr Supervisor-Kennwort! Wenn Sie das Kennwort vergessen, wenden Sie sich an Ihren Händler oder ein autorisiertes Servicecenter.
Eingeben von Kennwörtern
Wenn ein Kennwort eingestellt ist, erscheint in der Mitte des
Anzeigebildschirms ein Kennwortfenster.
• Falls das Supervisor-Kennwort eingestellt ist, erscheint ein Fenster, wenn
Sie auf <F2> drücken, um beim Hochfahren zum BIOS-programm zu gelangen.
• Geben Sie das Supervisor-Kennwort ein und drücken auf <Eingabetaste>, um zum BIOS-programm zu gelangen. Wenn Sie ein falsches Kennwort eingeben, erscheint eine Warnmeldung. Probieren Sie es noch einmal und drücken auf <Eingabetaste>.
• Wenn das User-Kennwort eingestellt ist und das Kennwort für Boot-
Parameter aktiviert ist, erscheint beim Hochfahren ein Fenster.
• Geben Sie das User-Kennwort ein und drücken auf <Eingabetaste>, um den Computer zu benutzen. Wenn Sie ein falsches Kennwort eingeben, erscheint eine Warnmeldung. Probieren Sie es noch einmal und drücken auf <Eingabetaste>.
Wichtig! Sie haben drei Versuche, ein Kennwort einzugeben.
Wenn Sie das Kennwort dreimal falsch eingegeben haben, kommt das System zum Stillstand. Drücken und halten Sie die Ein-/Aus-
Taste für vier Sekunden, um den Computer auszuschalten. Wenn es Ihnen nicht gelingt, das korrekte Festplattenkennwort einzugeben, wenden Sie sich an Ihren Händler oder ein autorisiertes Servicecenter.
Einrichten von Kennwörtern
Die Kennwörter können mit dem BIOS-Dienstprogramm eingerichtet werden.
Erweitern mit Optionen
Ihr Notebook-PC bietet ein umfassendes Erlebnis für mobile Computerarbeit.
43
Anschließbare Optionen
Anschlüsse dienen zum Anschluß von Peripheriegeräten an Ihren Computer, wie Sie es bei einem Arbeitsplatzrechner tun würden. Anweisungen zum
Anschließen unterschiedlicher externer Geräte an den Recher finden Sie im folgenden Abschnitt.
Fax-/Datenmodem
In Ihrem Computer ist ein V.92 56-Kbps Fax-/Datenmodem eingebaut.
Vorsicht! Dieser Modemanschluß eignet sich nicht für digitale
Telefonanschlüsse. Wenn Sie dieses Modem mit einem digitalen
Telefonanschluß verbinden, wird das Modem beschädigt.
Verbinden Sie den Modemanschluß über ein Telefonkabel mit einer
Telefonanschlußdose, um das Fax-/Datenmodem zu verwenden.
Vorsicht! Stellen Sie bitte sicher, dass das Kabel, das Sie verwenden, für das Land, in dem Sie sich befinden, geeignet ist.
44
Eingebaute Netzwerkfunktion
Die eingebaute Netzwerkfunktion ermöglicht den Anschluß Ihres Computers an ein auf Ethernet basierendes Netzwerk.
Wenn Sie das Netzwerk-Feature benutzen wollen, schließen Sie ein Ethernet-
Kabel an den Ethernet-Anschluss (RJ-45) am Computer und an eine Netzwerk-
Buchse oder einen Hub Ihres Netzwerks an.
USB-Anschluß (Universal Serial Bus)
Beim USB 2.0-Anschluss handelt es sich um einen seriellen
Hochgeschwindigkeits-Bus, an den Sie USB-Geräte anschließen können, ohne wertvolle Systemressourcen zu belegen.
45
PC-Karten-Einsteckplatz
Der Typ II PC-Karten-Steckplatz des Computers akzeptiert PC-Karten, die die
Nutzbarkeit und Erweiterbarkeit des Computers verbessern. Diese Karten sollten ein PC-Karten-Logo ausweisen.
PC-Karten (früher PCMCIA) sind Einsteckkarten für portable Computer, durch die Erweiterungen vorgenommen werden können, die lange nur für
Arbeitsplatzrechner zur Verfügung standen. Übliche PC-Karten sind Karten mit
Flash, Fax/Datenmodem, wireless LAN und SCSI-Anschluß. CardBus verbessert die 16-Bit PC-Karten-Technologie durch Erweiterung der Bandbreite auf 32 Bit.
Hinweis: Details über die Installation und Verwendung der Karte und deren Funktionen entnehmen Sie dem Handbuch der Karte.
Einfügen einer PC-Karte
Stecken Sie die Karte in den unteren Einsteckplatz, und sorgen Sie gegebenenfalls für die notwendigen Anschlüsse (z.B. Netzwerkkabel).
Details hierzu sind im Handbuch der Karte angegeben.
Auswerfen einer PC-Karte
Vor dem Auswerfen einer PC-Karte:
1 Beenden Sie das Programm, das auf die Karte zugreift.
2 Klicken Sie mit der linken Maustaste auf das Symbol für die PC-Karte in der
Taskleiste, und stoppen Sie den Betrieb der Karte.
3 Drücken Sie die Auswurftaste des Einsteckplatzes, um die Auswurftaste auszufahren; drücken Sie diese dann erneut, um die Karte auszuwerfen.
46
Einbauen von Arbeitsspeicher
Folgen Sie zum Einbauen von Arbeitsspeicher den folgenden Anweisungen:
1 Schalten Sie den Computer aus, ziehen Sie das Netzteil (sofern angeschlossen) ab, und entfernen Sie den Akkusatz. Drehen Sie den
Computer dann um, damit Sie an die Unterseite gelangen.
2 Entfernen Sie die Arbeitsspeicherabdeckung, in dem Sie die Schraube darauf entfernen und dann die Abdeckung hoch heben.
3 Stecken Sie das Arbeitsspeichermodul diagonal in den Einsteckplatz (a), und drücken Sie es dann bis zum Einrasten vorsichtig nach unten (b).
4 Bringen Sie die Abdeckung wieder an, und schrauben Sie sie fest.
5 Setzen Sie den Akku wieder ein, und schließen Sie das Netzteil an.
6 Schalten Sie den Computer ein.
Der Computer erkennt den Arbeitsspeicher automatisch und konfiguriert die
Gesamtgröße des Arbeitsspeichers neu. Wenden Sie sich bitte an einen qualifzierten Techniker oder kontaktieren Sie Ihren örtlichen Acer-Händler.
47
BIOS-Dienstprogramm
Das BIOS-Dienstprogramm ist ein in das "Basic Input/Output System" (BIOS) des
Computers integriertes Hardware-Konfigurationsprogramm.
Da Ihr Computer bereits korrekt konfiguriert und optimiert ist, müssen Sie dieses Dienstprogramm in der Regel nicht aufrufen. Im Fall von
Konfigurationsproblemen kann es jedoch erforderlich sein, mit diesem
Programm zu arbeiten.
Um das BIOS-Dienstprogramm zu starten, drücken Sie <F2> während des Power-
On Self Test-Vorgangs (POST) und während das Notebook-PC-Logo angezeigt wird.
Bootsequenz
Wenn Sie die Bootsequenz im BIOS-Dienstprogramm einstellen möchten, aktivieren Sie das BIOS-Dienstprogramm und wählen Sie dann Boot unter den
Kategorien aus, die oben auf dem Bildschirm aufgelistet werden.
Aktivierung von Disk-zu-Disk-Wiederherstellung
(disk-to-disk recovery)
Wenn Sie Disk-zu-Disk-Wiederherstellung (Festplatten-Wiederherstellung) aktivieren möchten, starten Sie das BIOS-Dienstprogramm und wählen Sie Main unter den Kategorien, die oben im Bildschirm aufgelistet sind. Gehen Sie nach
D2D Recovery unten auf dem Bildschirm und verwenden Sie die Tasten <F5> und <F6>, um diesen Wert auf Enabled einzustellen.
Kennwort
Wenn Sie ein Kennwort für das Booten einstellen möchten, starten Sie das BIOSprogramm und wählen Sie Security unter den Kategorien, die oben auf dem
Bildschirm aufgelistet sind. Gehen Sie nach Password on boot: und verwenden
Sie die Tasten <F5> und <F6>, um diese Funktion zu aktivieren.
48
Verwenden von Software
Abspielen von DVD-Filmen
Wenn ein DVD-Laufwerkmodul im Schacht für optische Laufwerke installiert ist, können Sie DVD-Filme auf dem Computer wiedergeben.
1 Fahren Sie den DVD-Träger aus, und legen Sie eine DVD-Film-CD ein; fahren Sie den DVD-Träger dann wieder ein.
Wichtig! Wenn Sie den DVD-Spieler zum ersten Mal starten, werden Sie vom Programm gebeten, den Regionalcode einzugeben. Für DVDs werden 6 Regionen unterschieden. Sobald ein Regionalcode für das DVD-Laufwerk eingestellt ist, wird es nur
DVDs dieser Region abspielen. Sie können den Regionalcode maximal fünf Mal einstellen (das erste Mal inbegriffen), danach wird der zuletzt eingegebene Regionalcode dauerhaft
übernommen. Durch Wiederherstellen Ihrer Festplatte wird nicht zurückgesetzt, wie oft der Regionalcode bereits eingestellt wurde.
Entnehmen Sie die Regionalcodeangaben für DVD-Filme der nachstehenden Tabelle.
2 Der DVD-Film wird nach wenigen Sekunden automatisch abgespielt.
4
5
6
2
3
Regionalcode
1
Land oder Region
USA, Kanada
Europa, Naher Osten, Südafrika, Japan
Südostasien, Taiwan, Südkorea
Lateinamerika, Australien, Neuseeland
Ehemalige UdSSR, Teile von Afrika, Indien
Volksrepublik China
Hinweis: Zum Ändern des Regionalcodes legen Sie einen DVD-Film für eine andere Region in das DVD-ROM-Laufwerk ein. Weitere
Informationen finden Sie in der Online-Hilfe.
49
Energieverwaltung
Dieser Computer hat eine integrierte Energieverwaltungsvorrichtung, die die
Systemaktivität überwacht. Systemaktivität bezieht sich auf jede Aktivität, die eine oder mehrere der folgenden Geräte betrifft: Tastatur, Maus, Festplatte, an den Computer angeschlossene Peripheriegeräte und Videospeicher. Wenn keine Aktivität innerhalb einer bestimmten Zeit erkannt wurde (Inaktivitäts-
Zeitüberschreitung), dann schaltet der Computer einige oder alle dieser Geräte aus, um Energie zu sparen.
Dieser Computer bedient sich eines Energieschemas, das “Advanced
Configuration and Power Interface” (ACPI) unterstützt, wodurch maximale
Energieeinsparung und maximale Leistung gleichzeitig gewährleistet ist.
Windows übernimmt alle energiesparenden Aufgaben für Ihren Computer.
50
Acer eRecovery
Acer eRecovery ist ein Werkzeug, mit dem Sie Ihr System schnell sichern und wiederherstellen können. Anwender können die letzte Systemkonfiguration auf Festplatte, CD oder DVD erstellen und zur Sicherung speichern.
Acer eRecovery besitzt die folgenden Funktionen:
1 Anfertigung von Sicherungskopie
2 Wiederherstellung mit Sicherungskopie
3 Erstellung von Bild-CD mit Einstellungen ab Werk
4 Neuinstallierung von gebündelter Software ohne CD
5 Änderung des Acer eRecovery-Kennworts
In diesem Kapitel werden Sie durch die einzelnen Schritte geleitet.
Hinweis: Dieses Feature steht nur für bestimmte Modelle zur
Verfügung. Bei Systemen, die kein Brennerlaufwerk für optische
Disk installiert haben, können Sie einen externen USB- oder
IEEE1394-kompatiblen Disk-Brenner anschließen, bevor Sie zu
Acer eRecovery gehen, um auf optische Disk bezogene Aufgaben durchzuführen.
Anfertigung von Sicherungskopie
Anwender können Sicherungskopien auf Festplatte, CD oder DVD speichern.
1 Starten Sie Windows XP.
2 Drücken Sie die Tastenkombination <Alt> + <F10>, um das Programm Acer eRecovery zu öffnen.
3 Geben Sie das Kennwort ein, um fortzufahren. Das Standardkennwort besteht aus sechs Nullen.
4 Wählen Sie im Acer eRecovery-Fenster Recovery settings und klicken Sie auf Next.
5 Wählen Sie im Recovery settings-Fenster auf Backup snapshot image und klicken Sie auf Next.
6 Wählen Sie die gewünschte Sicherungsmethode. a Verwenden Sie Backup to HDD, um das Sicherungs-Disk-Bild im
Laufwerk D zu speichern.
b Verwenden Sie Backup to optical device, um das Sicherungs-Bild auf
CD oder DVD zu speichern.
7 Klicken Sie nach Auswahl der Sicherungsmethode auf Next.
Folgen Sie den Anweisungen auf dem Bildschirm, um den Vorgang durchzuführen.
51
Wiederherstellung mit Sicherungskopie
Anwender können eine zuvor (wie unter Anfertigung von Sicherungskopie beschrieben) erstellte Sicherungskopie zur Wiederherstellung von Festplatte,
CD oder DVD aus verwenden.
1 Starten Sie Windows XP.
2 Drücken Sie die Tastenkombination <Alt> + <F10>, um das Programm Acer eRecovery zu öffnen.
3 Geben Sie das Kennwort ein, um fortzufahren. Das Standardkennwort besteht aus sechs Nullen.
4 Wählen Sie im Acer eRecovery-Fenster Recovery actions und klicken Sie auf
Next.
5 Es stehen vier Aktionen zur Wiederherstellung zur Verfügung. Wählen Sie die gewünschte Wiederherstellungsaktion und folgen Sie den
Anweisungen auf dem Bildschirm, um die Wiederherstellung durchzuführen.
Hinweis: Die Funktion “Restore C:” ist nur aktiviert, falls eine vom
Anwender erstellte Sicherungskopie auf der Festplatte (D:\) gespeichert wurde. Sehen Sie bitte den Abschnitt Anfertigung von
Sicherungskopie.
Erstellung von Bild-CD mit Einstellungen ab
Werk
Wenn die System-CD und die Recovery-CD nicht zur Verfügung stehen, können
Sie sie mit Hilfe dieses Features erstellen.
1 Starten Sie Windows XP.
2 Drücken Sie die Tastenkombination <Alt> + <F10>, um das Programm Acer eRecovery zu öffnen.
3 Geben Sie das Kennwort ein, um fortzufahren. Das Standardkennwort besteht aus sechs Nullen.
4 Wählen Sie im Acer eRecovery-Fenster Recovery settings und klicken Sie auf Next.
5 Wählen Sie im Recovery settings-Fenster auf Burn image to disk und klicken Sie auf Next.
6 Wählen Sie unter Burn image to disk die Option 01. Factory default image und klicken Sie auf Next.
7 Folgen Sie den Anweisungen auf dem Bildschirm, um den Vorgang durchzuführen.
52
Neuinstallierung von gebündelter Software ohne CD
Acer eRecovery speichert im voraus geladene Software intern, so das Treiber und Anwendung auf einfache Weise neu installiert werden können.
1 Starten Sie Windows XP.
2 Drücken Sie die Tastenkombination <Alt> + <F10>, um das Programm Acer eRecovery zu öffnen.
3 Geben Sie das Kennwort ein, um fortzufahren. Das Standardkennwort besteht aus sechs Nullen.
4 Wählen Sie im Acer eRecovery-Fenster Recovery actions und klicken Sie auf
Next.
5 Wählen Sie im Recovery settings-Fenster Reinstall applications/drivers und klicken Sie auf Next.
6 Wählen Sie den gewünschten Treiber/die gewünschte Anwendung und folgen Sie den Anweisungen für die Neuinstallation auf dem Bildschirm.
Beim ersten Ausführen bereitet Acer eRecovery alle notwendigen Software-
Programme vor und es dauert ein paar Sekunden, bevor das Inhaltsfenster der
Software erscheint.
Änderung von Kennwort
Acer eRecovery als auch Acer disk-to-disk recovery wird durch ein Kennwort geschützt, das vom Anwender geändert werden kann. Folgen Sie den Schritten unten, um das Kennwort in Acer eRecovery zu ändern.
1 Starten Sie Windows XP.
2 Drücken Sie die Tastenkombination <Alt> + <F10>, um das Programm Acer eRecovery zu öffnen.
3 Geben Sie das Kennwort ein, um fortzufahren. Das Standardkennwort besteht aus sechs Nullen.
4 Wählen Sie im Acer eRecovery-Fenster Recovery settings und klicken Sie auf Next.
5 Wählen Sie im Recovery settings-Fenster Password: Change Acer eRecovery password und klicken Sie auf Next.
6 Folgen Sie den Anweisungen auf dem Bildschirm, um den Vorgang durchzuführen.
Hinweis: Falls das System abstürzt und das Hochfahren von
Windows nicht möglicht ist, können Sie Acer disk-to-disk ausführen, um die Standardeinstellungen ab Werk im DOS-Modus wiederherzustellen.
53
Problemlösung
In diesem Kapitel erfahren Sie, wie Sie bei üblichen Systemproblemen vorgehen. Lesen Sie es vor dem Anruf bei einem Techniker, wenn ein Problem auftritt. Lösungen für schwerwiegendere Probleme erfordern das Öffnen des
Computers. Versuchen Sie nicht selbst, den Computer zu öffnen. Wenden Sie sich zur Unterstützung an Ihren Händler oder an ein autorisiertes Servicecenter.
Oft gestellte Fragen
Dieses notebook hat ein fortgeschrittenes Design, das OSD-Fehlermeldungen liefert, um Ihnen beim Beseitigen von Probleme zu helfen.
Wenn das System eine Fehlermeldung abgibt oder ein Fehlersymptom auftritt, konsultieren Sie bitte "Fehlermeldungen". Kontaktieren Sie bitte Ihren
Händler, wenn das Problem unbehoben bleibt. Siehe "Inanspruchnahme von
Dienstleistungen" auf Seite 26.
Fehlermeldungen
Wenn Sie eine Fehlermeldung empfangen, merken Sie sich bitte die Meldung und ergreifen die Korrekturmaßnahmen. Die folgende Tabelle führt die
Fehlermeldungen in alphabetische Reihenfolge mit vorgeschlagenen
Korrekturmaßnahmen auf.
Fehlermeldungen
CMOS battery bad
CMOS checksum error
Disk boot failure
Korrekturmaßnahmen
Wenden Sie sich bitte an Ihren Händler oder an das autorisierten Kundendienst-Center.
Wenden Sie sich bitte an Ihren Händler oder an das autorisierten Kundendienst-Center.
Stecken Sie eine Systemdiskette (bootfähig) in das
Diskettenlaufwerk (A:) und drücken anschließend die Enter, um das System neu zu starten.
Equipment configuration error
Drücken Sie <F2> (während des POSTs), um das
BIOS utility aufzurufen. Drücken Sie dann auf Exit im BIOS-programm, um den Computer neu zu booten.
Hard disk 0 error
Hard disk 0 extended type error
I/O parity error
Wenden Sie sich bitte an Ihren Händler oder an das autorisierten Kundendienst-Center.
Wenden Sie sich bitte an Ihren Händler oder an das autorisierten Kundendienst-Center.
Wenden Sie sich bitte an Ihren Händler oder an das autorisierten Kundendienst-Center.
54
Fehlermeldungen
Keyboard error or no keyboard connected
Korrekturmaßnahmen
Wenden Sie sich bitte an Ihren Händler oder an das autorisierten Kundendienst-Center.
Keyboard interface error Wenden Sie sich bitte an Ihren Händler oder an das autorisierten Kundendienst-Center.
Memory size mismatch Drücken Sie <F2> (während des POSTs), um das
BIOS utility aufzurufen. Drücken Sie dann auf Exit im BIOS-programm, um den Computer neu zu booten.
Haben Sie nach dem Durchgehen der Korrekturmaßnahmen immer noch
Probleme, dann wenden Sie sich bitte an Ihren Händler oder an das technische
Support-Center. Manche Probleme können über das BIOS utility gelöst werden.
Bestimmungen und Sicherheitshinweise
55
Übereinstimmungen mit ENERGY STAR-
Richtlinien
Als ein Energy Partner hat Acer Inc. sichergestellt, dass dieses Produkt die
ENERGY STAR-Richtlinien zum Energiesparen erfüllt.
FCC-Hinweis
Dieses Gerät wurde getestet und als übereinstimmend mit den Richtlinien für ein Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen befunden worden.
Diese Grenzwerte sehen für die Heiminstallation einen ausreichenden Schutz vor gesundheitsschädigenden Strahlen vor. Dieses Gerät erzeugt, benutzt und strahlt u. U. Radiofrequenz-Energie aus und kann, falls es nicht entsprechend der Anweisungen installiert und benutzt wird, Funkkommunikation stören.
•
•
•
Es gibt aber keine Garantie dafür, dass es bei einer bestimmten Installation zu keinen Störungen kommt. Wenn dieses Gerät den Radio- oder Fernsehempfang beeinträchtigt, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, so empfiehlt sich die Behebung der Störung durch eine oder mehrere der folgenden Maßnahmen:
•
Richten Sie die Empfangsantenne neu aus.
Vergrößern Sie den Abstand zwischen Gerät und Empfänger.
Schließen Sie das Gerät an eine Steckdose auf einem anderen Stromkreis als dem des Empfängers an.
Wenden Sie sich an Ihren Fachhändler oder einen erfahrenen Radio- und
Fernsehtechniker für Hilfe.
Hinweis: Abgeschirmte Kabel
Alle Verbindungen zu anderen Geräten müssen mit abgeschirmten Kabeln hergestellt werden, um die FCC-Bestimmungen zu erfüllen.
Hinweis: Peripheriegeräte
Es dürfen nur Peripheriegeräte (Eingabe-/Ausgabegeräte, Terminals, Drucker etc.) an dieses Gerät angeschlossen werden, die laut Zertifikat die Grenzwerte der Klasse B einhalten. Das Verwenden von Peripheriegeräten ohne Zertifikat kann Störungen des Radio- und TV-Empfangs verursachen.
Achtung
Änderungen und Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt werden, können das Recht zum Benutzen des Computers, das von der Federal Communications Commission vergeben wird, nichtig machen.
56
Betrieb bedingungen
Dieser Abschnitt erfüllt Teil 15 der FCC-Bestimmungen. Das Benutzen des Geräts ist von folgenden Voraussetzungen abhängig: (1) Dieses Gerät erzeugt keine schädlichen Störungen, und (2) das Gerät ist in der Lage, empfangene
Störungen aufzunehmen, einschließlich solcher Störungen, die eine ungewünschte Operation verursachen.
Notice: Canadian users
This Class B digital apparatus complies with Canadian ICES-003.
Erklärung der Konformität für EU-Länder
Hiermit erklärt Acer, dass sich dieser/diese/dieses notebook PC Serie in
Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EC befindet. (Bitte finden Sie die kompletten Zertifizierungsunterlagen unter: http://global.acer.com/products/notebook/reg-nb/index.htm.)
Modem-Bestimmungen
TBR 21
Dieses Gerät wurde [Council Decision 98/482/EC - "TBR 21"] für
Einzelterminalverbindung zu einem PSTN (Public Switched Telephone Network) zugelassen. Allerdings stellt diese Zulassung an sich, aufgrund der Unterschiede zwischen den individuellen PSTNs, die in den unterschiedlichen Ländern angeboten werden, keine vorbehaltslose Garantie für die erfolgreiche Funktion an jedem PSTN-Termination Point dar. Falls Sie auf Probleme stoßen sollten, wenden Sie sich zuerst an den Händler Ihres Geräts.
Liste zutreffender Länder
EU-Mitgliedstaaten Mai 2004: Österreich, Belgien, Dänemark, Finnland,
Frankreich, Deutschland, Griechenland, Irland, Italien, Luxemburg, die
Niederlande, Portugal, Spanien, Schweden, Großbritannien, Estonien, Latvien,
Lithuanien, Polen, Ungarn, Tschechische Republik, Slowakei Republik,
Slowenien, Zypern und Malta. Die Benutzung ist zugelassen in Ländern der europäischen Union sowie: Norwegen, der Schweiz, Island und Liechtenstein.
Das Gerät muss im Einklang mit den Bestimmungen und Beschränkungen des entsprechenden Landes benutzt werden. Für weitere Informationen wenden
Sie sich bitte an die zuständigen Behörden in den jeweiligen Ländern.
57
Wichtige Sicherheitsanweisungen
Lesen Sie diese Anweisungen gründlich durch. Bewahren Sie sie für zukünftiges
Nachschlagen auf.
1 Beachten Sie alle Warnhinweise und Anweisungen, die auf diesem Gerät angegeben sind.
2 Trennen Sie das Gerät von der Steckdose, bevor Sie es reinigen. Benutzen
Sie keine flüssigen Reiniger oder Sprays. Benutzen Sie zum Reinigen ein feuchtes Tuch.
3 Benutzen Sie dieses Gerät nicht in der Nähe von Wasser.
4 Stellen Sie dieses Gerät nicht auf einen instabilen Wagen, Ständer oder
Tisch. Das Gerät könnte herunterfallen und dadurch ernsthaft beschädigt werden.
5 Schlitze und Öffnungen dienen der Belüftung; dies garantiert den verlässlichen Betrieb des Geräts und schützt es vor Überhitzung. Diese
Öffnungen dürfen auf keinen Fall zugestellt oder verdeckt werden.
Verdecken Sie die Öffnungen nicht durch das Legen des Geräts auf ein
Bett, Sofa, Teppich oder auf eine ähnliche Oberfläche. Das Gerät sollte auf keinen Fall in die Nähe eines Heizgeräts oder Heizkörpers gebracht oder in einer Umschließung installiert werden, es sei denn es ist für ausreichende
Belüftung gesorgt.
6 Das Gerät sollte mit der Art von Strom betrieben werden, die auf dem entsprechenden Etikett angegeben ist. Wenn Sie sich nicht über die verfügbare Netzquelle im Klaren sind, lassen Sie sich von Ihrem Händler oder dem örtlichen Stromversorger beraten.
7 Stellen Sie keine Gegenstände auf das Netzkabel. Stellen Sie das Gerät nicht an einem Ort auf, an dem Personen auf das Kabel treten können.
8 Wenn Sie für das Gerät ein Verlängerungskabel benutzen, gehen Sie sicher, dass der Gesamt-Amperewert des an das Verlängerungskabel angeschlossenen Geräts nicht den Amperewert des Verlängerungskabels
überschreitet. Gehen Sie auch sicher, dass der Gesamtwert für alle Geräte, die an die Netzsteckdose angeschlossen sind, nicht den Wert für die elektrische Sicherung überschreiten.
9 Stecken Sie auf keinen Fall irgendwelche Objekte durch die
Gehäuseschlitze, da hierbei Teile mit gefährlicher Spannung berührt oder kurzgeschlossen werden können, was zu Feuer oder elektrischem Schlag führen kann. Verschütten Sie auf keinen Fall irgendwelche Flüssigkeiten
über das Gerät.
10 Versuchen Sie auf keinen Fall, dieses Gerät selbst zu reparieren, da das
Öffnen oder Entfernen der Abdeckungen Sie Teilen mit gefährlicher
Spannung oder anderen Risiken aussetzen kann. Überlassen Sie alle
Reparaturen einem qualifizierten Fachmann.
11 Trennen Sie unter folgenden Umständen das Gerät von der Netzsteckdose ab und überlassen das Reparieren einem qualifizierten Fachmann:
58 a Das Netzkabel oder der Stecker ist beschädigt oder ausgefranst.
b Flüssigkeit wurde über das Gerät verschüttet.
c Das Gerät wurde Regen oder Wasser ausgesetzt.
d Das Gerät funktioniert nicht ordnungsgemäß, wenn es entsprechend der Anweisungen bedient wird. Ändern Sie nur die Einstellungen, die in den Betriebsanweisungen beschrieben werden, da das falsche
Ändern anderer Einstellungen zu Schäden führen kann, die umfangreiche Reparaturen durch einen qualifizierten Techniker erfordern, um den Normalzustand des Geräts wiederherzustellen.
e Das Gerät wurde fallengelassen oder das Gehäuse ist beschädigt worden.
f Das Leistung des Geräts verschlechtert sich erheblich, so dass eine
Reparatur notwendig ist.
12 Die notebook PC Serie benutzt das Lithium-Akku. Ersetzen Sie die Batterie nur durch eine Batterie des gleichen Typs, die für das Gerät empfohlen wird. Das Benutzen einer anderen Batterie kann Feuer oder Explosion zur
Folge haben.
13 Warnhinweis!! Batterien können explodieren, wenn sie nicht sachgemäß behandelt werden. Nehmen Sie Batterien nicht auseinander oder werfen sie in Feuer. Halten Sie sie außerhalb der Reichweite von Kindern und entsorgen sie umgehend.
14 Um einen elektrischen Schlag zu vermeiden, sollten Sie das Netzteil nur verwenden, wenn die Netzsteckdose ordnungsgemäß geerdet ist.
15 Benutzen Sie nur die für das Gerät vorgesehenen Kabel (die im Zubehör enthalten sind). Es sollte sich um einen abtrennbaren Typ handeln: ULaufgelistet/CSA-zertifiziert, Typ SPT-2, bemessen 7A 125V Minimum, VDEzugelassen oder eine Entsprechung. Die maximale Länge beträgt 4,6 Meter
(15 feet).
16 Trennen Sie immer alle Telefonleitungen von der Steckdose ab, bevor Sie dieses Gerät reparieren oder auseinandernehmen.
17 Benutzen Sie während eines Gewitters nicht das Telefon (es sei denn, es ist kabellos). Es besteht die Gefahr eines Blitzeinschlags.
Lasersicherheit
Beim CD- oder DVD-Laufwerk dieses Computers handelt es sich um ein Laser-
Produkt. Das Klassifizierungsetikett des CD- oder DVD-Laufwerks (unten gezeigt) befindet sich auf dem Laufwerk.
CLASS 1 LASER PRODUCT
CAUTION: INVISIBLE LASER RADIATION WHEN OPEN. AVOID EXPOSURE TO
BEAM.
APPAREIL A LASER DE CLASSE 1 PRODUIT
LASERATTENTION: RADIATION DU FAISCEAU LASER INVISIBLE EN CAS
D’OUVERTURE. EVITTER TOUTE EXPOSITION AUX RAYONS.
59
LUOKAN 1 LASERLAITE LASER KLASSE 1
VORSICHT: UNSICHTBARE LASERSTRAHLUNG, WENN ABDECKUNG GEÖFFNET;
NICHT DEM STRAHL AUSSETZEN.
PRODUCTO LÁSER DE LA CLASE I
ADVERTENCIA: RADIACIÓN LÁSER INVISIBLE AL SER ABIERTO. EVITE EXPONERSE
A LOS RAYOS.
ADVARSEL: LASERSTRÅLING VEDÅBNING SE IKKE IND I STRÅLEN.
VARO! LAVATTAESSA OLET ALTTINA LASERSÅTEILYLLE.
VARNING: LASERSTRÅLNING NÅR DENNA DEL ÅR ÖPPNAD ÅLÅ TUIJOTA
SÅTEESEENSTIRRA EJ IN I STRÅLEN.
VARNING: LASERSTRÅLNING NAR DENNA DEL ÅR ÖPPNADSTIRRA EJ IN I
STRÅLEN.
ADVARSEL: LASERSTRÅLING NAR DEKSEL ÅPNESSTIRR IKKE INN I STRÅLEN.
LCD-Pixel-Hinweis
Die LCD-Einheit ist mit Hochpräzisionstechniken der Herstellung produziert worden. Es kann aber trotzdem vorkommen, dass einige Pixel manchmal falsch dargestellt oder als schwarze oder rote Punkte erscheinen. Dies hat keinen
Einfluss auf das aufgenommene Bild und stellt keine Fehlfunktion dar.
Vorschriftsinformation für Funkgerät
Hinweis: Die folgenden Informationen zu den Richtlinien gelten nur die Modelle mit Wireless LAN und/oder Bluetooth-Funktion.
Allgemein
Dieses Produkt erfüllt die Richtwerte für Radiofrequenzen und die
Sicherheitsnormen der Länder und Regionen, in denen es für drahtlosen
Gebrauch zugelassen ist.
Je nach Konfiguration kann dieses Gerät drahtlose Funkgeräte (z.B. Wireless-
LAN- und/oder Bluetooth -Module enthalten). Die folgenden Informationen gelten für Produkte mit solchen Geräten.
60
Europäische Union (EU)
Dieses Gerät steht im Einklang mit den grundlegenden Anforderungen der
Richtlinien des Europäischen Rats, die unten aufgelistet werden:
73/23/EEC Niedrigspannungs-Richtlinien
• EN 60950
89/336/EEC Elektromagnetische Kompatibilität (EMC)
•
•
•
•
•
•
•
EN 55022
EN 55024
EN 61000-3-2/-3
99/5/EC Telekommunikations-Endeinrichtung (R&TTE)
Art.3.1a) EN 60950
Art.3.1b) EN 301 489 -1/-17
Art.3.2) EN 300 328-2
Art.3.2) EN 301 893 *Giltig nur für 5 GHz
Liste zutreffender Länder
EU-Mitgliedstaaten Mai 2004: Österreich, Belgien, Dänemark, Finnland,
Frankreich, Deutschland, Griechenland, Irland, Italien, Luxemburg, die
Niederlande, Portugal, Spanien, Schweden, Großbritannien, Estonien, Latvien,
Lithuanien, Polen, Ungarn, Tschechische Republik, Slowakei Republik,
Slowenien, Zypern und Malta. Die Benutzung ist zugelassen in Ländern der europäischen Union sowie: Norwegen, der Schweiz, Island und Liechtenstein.
Das Gerät muss im Einklang mit den Bestimmungen und Beschränkungen des entsprechenden Landes benutzt werden. Für weitere Informationen wenden
Sie sich bitte an die zuständigen Behörden in den jeweiligen Ländern.
FCC RF-Sicherheitsvoraussetzungen
Die ausgestrahlte Ausgabeenergie der Wireless-Modul LAN Mini-PCI-Karte und der Bluetooth-Karte liegt weit unter den FCC-Grenzwerten für
Funkfrequenzemissionen. Trotzdem sollte das Wireless-Modul der notebook PC
Serie auf folgende Weise benutzt werden, bei der während normaler
Bedienung Personenkontakt minimiert ist.
1 Benutzern wird empfohlen, die RF-Sicherheitsanweisungen für drahtlose
Geräte zu befolgen, die sich im Benutzerhandbuch für das jeweilige optionale Gerät mit RF-Option befinden.
Achtung: Um die Anforderungen bzgl. der FCC RF-
Ausstrahlungsgrenzwerte zu erfüllen, muss ein Abstand von mindesten 20 cm (8 Zoll) zwischen der Antenne für die im
Bildschirmbereich integrierte Wireless LAN Mini-PCI-Karte und allen Personen bewahrt werden.
61
Hinweis: Der Acer Wireless Mini PCI Adapter verwendet eine
Übertragungabwechselungsfunktion. Diese Funktion gibt
Funkfrequenzen nicht gleichzeitig von beiden Antennen ab. Eine der Antennen wird automatisch oder manuell (vom Anwender) ausgewählt, um eine gute Qualität für die Funkkommunikation zu erhalten.
2 Das Gerät ist wegen seiner Betriebsfrequenzbereich von 5,15 bis 5,25 GHz für die Verwendung im Raum eingeschränkt. FCC erfordert, dass das Gerät mit dem Frequenzbereich von 5,15 bis 5,25 GHz nur im Raum verwendet werden darf, um das Risiko von schädlichen Störungen an den
Mobilsatellitensystemen mit dem selben Kanal zu reduzieren.
3 Hochleistungsradar wird als Hauptbenutzer der Bände von 5,25 bis 5,35
GHz und von 5,65 bis 5,85 GHz zugewiesen. Diese Radarstationen können
Interferenzen mit diesem Gerät verursachen und/oder das Gerät beschädigen.
4 Bei einer falschen Installation oder unbefugter Benutzung kann es zu
Störungen von Funkkommunikationen kommen. Durch Manipulieren der internen Antenne werden das FCC-Zertifikat und Ihre Garantie ungültig.
62
•
•
Kanada - Niedrigstrom-
Funkkommunikationsgeräte, für die keine
Lizenz erforderlich sind (RSS-210)
a Allgemeine Informationen
Das Benutzen des Geräts ist von folgenden Voraussetzungen abhängig:
1. Das Gerät verursacht keine Störungen und
2. das Gerät verträgt jegliche Störungen, einschließlich solcher
Störungen, die durch ungewünschten Betrieb des Geräts verursacht werden.
b Betrieb in der Bandbreite 2,4 GHz
Um Funkstörungen des lizensierten Services zu vermeiden, ist dieses
Gerät zum Betrieb im Haus gedacht. Installation außer Haus ist lizenzplichtig.
c Betrieb im 5 GHz-Band
Das Gerät mit dem Frequenzband von 5150 bis 5250 MHz darf nur im Raum verwendet werden, um das Risiko von schädlichen Störungen an den
Mobilsatellitensystemen mit dem selben Kanal zu reduzieren.
Hochleistungsradar wird als Hauptbenutzer (d.h. sie haben die Priorität) der Bände von 5250 bis 5350 MHz und von 5650 bis -5850 MHz zugewiesen und diese Radarstationen können Interferenzen mit LELAN (Licence-
Exempt Loacl Area Network; lizenzfreies loakes Netzwerk)-Geräten verursachen und/oder diese Geräte beschädigen.
Belastung von Personen durch RF-Felder (RSS-102)
Die notebook PC Serie verwendet integrierte Antennen mit geringer Zunahme, die kein RF-Feld austrahlen, das die Health Canada-Richtlinien für die allgemeine Bevölkerung überschreiten; sehen Sie Safety Code 6 erhältlich auf der Website von Health Canada unter www.hc-sc.gc.ca/rpb.
63
Erklärung zum Umweltschutz
Um Umweltverschmutzung zu minimieren und die Umwelt im bestmöglichen
Rahmen zu schützen, wurden während der Herstellung dieses Geräts alle auf den Umweltschutz bezogenen Richtwerte eingehalten.
Die Herstellungsstätten und ihre Leitung entsprechen den Bestimmungen von
ISO 14001 Environmental Management System (EMS).
Werfen Sie dieses elektronische Gerät nicht in den Haushaltsabfall. Um
Umweltbelastungen durch elektrische Geräte so gering wie möglich zu halten und die Menge an elektronischen Geräten auf Müllhalden zu minimieren, geben Sie das Gerät bitte in die Wiederverwertung oder das Recycling.
Besuchen Sie www.acer.com, um weitere Informationen über Acers
Bemühungen um den Umweltschutz zu erfahren.
Umweltschutzetikette:
Werfen Sie dieses elektronische Gerät nicht in Ihren Haushaltsabfall. Um
Umweltverschmutzung zu minimieren und die Umwelt bestmöglich zu schützen, sollten Sie das Gerät in die Wiederverwertung oder das Recycling geben.
USA
Für elektronische Produkte, die einen LCD/CRT-Monitor oder ein Display besitzen:
LAMPE(N) IN DIESEM PRODUKT ENTHÄLT/ENTHALTEN QUECKSILBER UND
MUSS/MÜSSEN RECYCLED ODER ENTSPRECHEND DEN ÖRTLICHEN GESETZEN
UND BESTIMMUNGEN ENTSORGT WERDEN. WEITERE INFORMATIONEN
ERHALTEN SIE BEI DER ELECTRONIC INDUSTRIES ALLIANCE UNTER
WWW.EIAE.ORG. FÜR INFORMATIONEN ÜBER DIE ENTSORGUNG VON LAMPEN,
BESUCHEN SIE BITTE WWW.LAMPRECYCLE.ORG.
64
Federal Communications Comission
Declaration of Conformity
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation.
The following local manufacturer/importer is responsible for this declaration:
Product name:
Model number:
Machine type:
SKU number:
Notebook PC
MS2177
Extensa 260xxx
Extensa 260xxx ("x" = 0 - 9, a - z, or A - Z)
Name of responsible party: Acer America Corporation
Address of responsible party: 2641 Orchard Parkway
San Jose, CA 95134
USA
Contact person:
Tel:
Fax:
Mr. Young Kim
408-922-2909
408-922-2606
65
Declaration of Conformity for CE Marking
Name of manufacturer: Beijing Acer Information Co., Ltd.
Address of manufacturer:
Huade Building, No.18, ChuangYe Rd.
ShangDi Zone, HaiDian District Beijing PRCE marking
Contact person:
Tel:
Fax:
E-mail:
Mr. Easy Lai
886-2-8691-3089
886-2-8691-3000 [email protected]
Declares that product: Notebook PC
Trade name: Acer
Model number:
Machine type:
SKU number:
MS2177
Extensa 260xxx
Extensa 260xxx ("x" = 0 - 9, a - z, or A - Z)
Is in compliance with the essential requirements and other relevant provisions of the following EC directives.
Reference no.
89/336/EEC
73/23/EEC
1999/5/EC
Title
Electromagnetic Compatibility (EMC directive)
Low Voltage Directive (LVD)
Radio & Telecommunications Terminal Equipment
Directive (R&TTE)
The product specified above was tested conforming to the applicable Rules under the most accurate measurement standards possible, and all the necessary steps have been taken and are in force to assure that production units of the same product will continue to comply with these requirements.
06/01/2005
Easy Lai, Director Date
Qualification Center
Product Assurance
66
Index
A
Akkusatz
Ansicht
Arbeitsspeicher
Audio
B
C
Caps Lock
Statusanzeige 8
Computer
Ausschalten iv ein-Anzeige 2
Einrichten eines Büros zu Hause
computer
on indicator 8
D
Display
Drucker
DVD-Filme
F
Fehlerbehebungs-
G
Garantie
H
Helligkeit
I
K
Kundendienst
L
Lautsprecher
M
Meldungen
N
Netzteil
Notebook-Manager
Num
Statusanzeige 8
P
PC-Karte
Pflege
R
Reinigung
Reisen
Ruhemodus
S
Sicherheit
T
Tastatur
U
Unterstützung
V
67
advertisement
* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
Related manuals
advertisement
