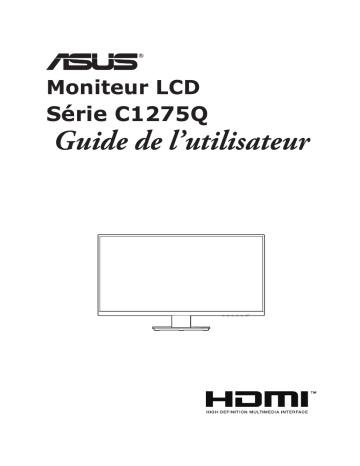

Moniteur LCD
Série C1275Q
Guide de l’utilisateur
Première édition
Août 2022 ii
Copyright © 2022 ASUSTeK COMPUTER INC. Tous droits réservés.
Aucune partie de cette publication, y compris les produits et logiciels y étant décrits, ne peut être reproduite, transmise, transcrite, stockée dans un système d’interrogation ou traduite dans une langue quelconque sous quelque forme et par quelque moyen que ce soit, exception faite de la documentation conservée par l’acheteur à des fins de sauvegarde, sans l’autorisation écrite expresse de ASUSTeK
COMPUTER INC. (« ASUS »).
La garantie du produit ou service ne sera pas prolongée si : (1) le produit est réparé, modifié ou altéré,
à moins que ladite réparation, modification ou altération soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit soit défiguré ou manquant.
ASUS FOURNIT CE MANUEL TEL QUEL SANS GARANTIE QUELLE QU’ELLE SOIT, EXPRESSE
OU IMPLICITE, Y COMPRIS SANS LIMITATION, TOUTE GARANTIE OU CONDITION IMPLICITE DE
QUALITE MARCHANDE OU DE COMPATIBILITE A DES FINS PARTICULIERES. EN AUCUN CAS
ASUS, SES DIRECTEURS, MEMBRES DE LA DIRECTION, EMPLOYES OU AGENTS NE SAURONT
ETRE TENUS POUR RESPONSABLES DE DOMMAGES INDIRECTS, SPECIAUX, CIRCONSTANCIELS
OU CONSEQUENTS (Y COMPRIS LES DOMMAGES POUR PERTES DE PROFIT, PERTE
D’UTILISATION, D’INSTALLATION OU D’EQUIPEMENT, ARRET D’ACTIVITE ET SIMILAIRE), MEME
SI ASUS A ETE AVISEE DE LA POSSIBILITE DE TELS DOMMAGES DECOULANT DE TOUT DEFAUT
OU D’ERREUR CONTENU DANS LE PRESENT MANUEL OU PRODUIT.
LES SPECIFICATIONS ET LES INFORMATIONS CONTENUES DANS LE PRESENT MANUEL SONT
FOURNIS A TITRE D’INFORMATION UNIQUEMENT ET SONT SOUS RESERVE DE CHANGEMENT
A TOUT MOMENT SANS PREAVIS ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN
ENGAGEMENT DE LA PART D’ASUS. ASUS N’ENDOSSE AUCUNE RESPONSABILITE OU
ENGAGEMENT POUR DES ERREURS OU DES INEXACTITUDES QUI PEUVENT APPARAITRE DANS
LE PRESENT MANUEL, Y COMPRIS LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS.
Les noms de produits et raisons sociales qui apparaissent dans le présent manuel peuvent ou non être des marques commerciales ou droits d’auteurs enregistrés de leurs sociétés respectives et ne sont utilisés qu’à titre d’identification et d’explication et au bénéfice de leurs propriétaires, sans intention de contrevenance.
Table des matières
Informations produit pour le label énergétique de l’UE ........................ viii
Chapitre 1 : Présentation du produit
1.2 Contenu de la boîte ...................................................................... 1-1
1.3 Présentation du moniteur ............................................................ 1-2
1.3.1 Vue de devant ................................................................. 1-2
1.3.2 Vue de derrière ............................................................... 1-3
Chapitre 2 : Installation
2.1 Assemblage de la base/du bras du moniteur ............................ 2-1
2.2 Démontage du bras/de la base
(montage mural VESA seulement) ............................................. 2-2
2.3 Réglage du moniteur ................................................................... 2-3
2.4 Branchement des câbles ............................................................. 2-4
2.5 Mise sous tension du moniteur .................................................. 2-4
Chapitre 3 : Instructions générales
3.1 Menu OSD (affichage à l’écran) ................................................. 3-1
3.1.1 Comment faire pour reconfigurer .................................... 3-1
3.1.2 Présentation des fonctions OSD ..................................... 3-2
3.2 Résumé des spécifications ....................................................... 3-10
3.3 Dimensions du contour ............................................................. 3-12
3.4 Guide de dépannage (FAQ) ....................................................... 3-13
3.5 Modes de fonctionnement pris en charge ............................... 3-14
iii
iv
Avertissements
Déclaration de la Commission Fédérale des Télécommunications
(FCC)
Cet appareil est conforme à la section 15 du règlement de la FCC. Son fonctionnement est sujet aux deux conditions suivantes :
• Cet appareil ne doit pas causer d’interférences nuisibles, et
• Cet appareil doit être capable d’accepter toutes les interférences, y compris les interférences pouvant provoquer un fonctionnement indésirable.
Cet appareil a été testé et trouvé conforme aux limitations pour les appareils numériques de Catégorie B, conformément à la Section 15 du règlement de FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences néfastes dans une installation résidentielle. Cet appareil génère, utilise et peut émettre une énergie en radiofréquence et, s’il n’est pas installé et utilisé selon les instructions, il peut entraîner des interférences nuisibles aux communications radio. Cependant, aucune garantie n'est donnée qu'il ne causera pas d'interférence dans une installation donnée. Si cet appareil cause des interférences nuisibles à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l’appareil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :
• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l’appareil et le récepteur.
• Connecter l'appareil dans une prise secteur ou sur un circuit différent de celui sur lequel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio/télévision qualifié pour de l'aide.
L’utilisation de câbles blindés pour la connexion du moniteur à la carte graphique est requise par le règlement de la FCC pour assurer la conformité.
Toute modification ou changement qui n’a pas été directement approuvé par le parti responsable de la conformité peut annuler le droit de l’utilisateur à utiliser cet appareil.
Produit homologué ENERGY STAR
ENERGY STAR est un programme conjoint de la US Environmental
Protection Agency et du US Department of Energy, qui nous aide tous à économiser de l’argent et à protéger l’environnement grâce à des produits et des pratiques écoénergétiques.
Tous les produits ASUS avec le logo ENERGY STAR sont conformes à la norme
ENERGY STAR et la fonction de gestion d’énergie est activée par défaut. Le moniteur et l’ordinateur sont réglés pour se mettre automatiquement en veille après 10 et 30 minutes d’inactivité. Pour réveiller votre ordinateur, cliquez avec la souris ou appuyez sur une touche du clavier. Veuillez consulter le site http://www.energystar.gov/powermanagement pour obtenir plus de détails sur la gestion de l’énergie et les avantages pour l’environnement. Vous pouvez aussi consulter le site http://www.energystar.gov pour obtenir plus de détails sur le programme conjoint ENERGY STAR.
REMARQUE : Energy Star n’est PAS supporté sur les systèmes FreeDOS et
Linux.
Déclaration de la commission canadienne des communications
Cet appareil numérique ne dépasse pas les limites de la classe B pour les
émissions de sons radio depuis des appareils numériques, définies dans le règlement sur les interférences radio de la commission canadienne des communications.
Cet appareil numérique de classe B est conforme au règlement canadien
ICES-003.
This Class B digital apparatus meets all requirements of the Canadian
Interference - Causing Equipment Regulations.
Cet appareil numérique de la classe B respecte toutes les exigences du
Réglement sur le matériel brouiller du Canada.
v
vi
Informations de sécurité
• Avant d’installer le moniteur, lisez attentivement toute la documentation qui accompagne la boîte.
• Pour éviter tout incendie ou électrocution, n'exposez jamais le moniteur à la pluie ni à l'humidité.
• N’essayez jamais d’ouvrir le boîtier du moniteur. Les hautes tensions dangereuses à l’intérieur du moniteur peuvent entraîner de graves blessures corporelles.
• Si l'alimentation électrique est cassée, n'essayez pas de la réparer par vousmême. Contactez un technicien de réparation qualifié ou un revendeur.
• Avant d’utiliser le produit, assurez-vous que tous les câbles sont bien connectés et que les câbles électriques ne sont pas endommagés. Si vous décelez le moindre dommage, contactez immédiatement votre revendeur.
• Les fentes et les ouvertures à l’arrière ou sur le dessus du boîtier sont prévues pour la ventilation. Ne bloquez pas ces fentes. Ne placez jamais ce produit près ou sur un radiateur ou une source de chaleur à moins qu'il y ait une ventilation appropriée.
• Le moniteur ne doit être utilisé qu'avec le type d'alimentation indiqué sur l'étiquette. Si vous n’êtes pas sûr(e) du type d’alimentation électrique chez vous, consultez votre revendeur ou votre fournisseur local.
• Utilisez la prise électrique appropriée qui est conforme aux normes électriques locales.
• Ne surchargez pas les barrettes de branchements et les rallonges électriques.
Une surcharge peut engendrer un incendie ou une électrocution.
• Évitez la poussière, l’humidité et les températures extrêmes. Ne placez pas le moniteur dans une zone qui pourrait devenir humide. Placez le moniteur sur une surface stable.
• Débranchez l'appareil lors des orages ou lorsqu'il n'est pas utilisé pendant une période prolongée. Ceci protégera le moniteur contre les dommages liés aux surtensions.
• N’insérez jamais des objets et ne renversez jamais du liquide dans les fentes du boîtier du moniteur.
• Pour assurer un fonctionnement satisfaisant, utilisez le moniteur uniquement avec des ordinateurs listés UL, qui ont des réceptacles configurés de façon appropriée et marqués 100-240 VAC.
• Si vous rencontrez des problèmes techniques avec le moniteur, contactez un technicien de réparation qualifié ou votre revendeur.
• L’ajustement du contrôle de volume ainsi que l’égaliseur à d’autres réglages que la position centrale peut augmenter la tension de sortie du casque ou des
écouteurs et donc le niveau de pression acoustique.
• Assurez-vous de connecter le cordon d’alimentation à une prise de courant avec mise à la terre.
Ce symbole de poubelle sur roulettes indique que le produit (appareil électrique,
électronique ou batterie cellule contenant du mercure) ne doit pas être jeté dans une décharge municipale. Référez-vous à la règlementation locale pour plus d'informations sur la mise au rebut des appareils électroniques.
Soin & Nettoyage
• Avant de soulever ou de déplacer votre moniteur, il est préférable de débrancher les câbles et le cordon d'alimentation. Suivez les bonnes techniques de levage quand vous soulevez le moniteur. Quand vous soulevez ou transportez le moniteur, tenez les bords du moniteur. Ne soulevez pas le moniteur en tenant le support ou le cordon d’alimentation.
• Nettoyage. Éteignez votre moniteur et débranchez le cordon d’alimentation.
Nettoyez la surface du moniteur à l’aide d’un chiffon sans peluche et non abrasif. Les tâches rebelles peuvent être enlevées avec un chiffon légèrement imbibé d'une solution détergente douce.
• Évitez d'utiliser un nettoyant contenant de l'alcool ou de l'acétone. Utilisez un produit de nettoyage prévue pour les écrans LCD. N’aspergez jamais de nettoyant directement sur l’écran car il pourrait goutter dans le moniteur et entraîner un choc électrique.
Les symptômes suivants sont normaux avec le moniteur :
• Il se peut que vous trouviez l'écran irrégulièrement lumineux selon le motif de bureau que vous utilisez.
• Lorsque la même image reste affichée pendant de nombreuses heures, une image résiduelle peut rester visible sur l'écran même lorsque l'image a été changée. L'écran se rétablit lentement, ou bien vous pouvez éteindre l'alimentation pendant quelques heures.
• Lorsque l’écran devient noir ou clignote, ou qu'il ne s’allume plus, contactez votre revendeur ou un centre de réparation pour remplacer les pièces défectueuses. Ne réparez pas l'écran par vous-même !
Conventions utilisées dans ce guide
ATTENTION : Informations pour éviter de vous blesser en essayant de terminer un travail.
AVERTISSEMENT : Informations pour éviter d’endommager les composants en essayant de terminer un travail.
IMPORTANT : Informations que vous DEVEZ suivre pour terminer une tâche.
REMARQUE : Astuces et informations supplémentaires pour aider à terminer un tâche.
vii
viii
Où trouver plus d’informations
Référez-vous aux sources suivantes pour les informations supplémentaires et pour les mises à jour de produit et logiciel.
1. Sites Web de ASUS
Les sites Web internationaux d’ASUS fournissent des informations mises
à jour sur les produits matériels et logiciels d’ASUS. Référez-vous au site : http://www.asus.com
2. Documentation en option
Votre emballage produit peut inclure une documentation en option qui peut avoir été ajoutée par votre revendeur. Ces documents ne font pas partie de l’emballage standard.
3. À propos du scintillement https://www.asus.com/Microsite/display/eye_care_technology/
Takeback Services
ASUS recycling and takeback programs come from our commitment to the highest standards for protecting our environment. We believe in providing solutions for our customers to be able to responsibly recycle our products, batteries and other components as well as the packaging materials.
Please go to http://csr.asus.com/english/Takeback.htm for detail recycling information in different region.
Informations produit pour le label
énergétique de l’UE
C1275Q
Certifié TCO
A third-party certification according to ISO 14024
Toward sustainable IT products
Say hello to a more sustainable product
IT products are associated with a wide range of sustainability risks throughout their life cycle. Human rights violations are common in the factories. Harmful substances are used both in products and their manufacture. Products can often have a short lifespan because of poor ergonomics, low quality and when they are not able to be repaired or upgraded.
This product is a better choice . It meets all the criteria in TCO Certified, the world’s most comprehensive sustainability certification for IT products. Thank you for making a responsible product choice, that help drive progress towards a more sustainable future!
Criteria in TCO Certified have a life-cycle perspective and balance environmental and social responsibility. Conformity is verified by independent and approved verifiers that specialize in IT products, social responsibility or other sustainability issues. Verification is done both before and after the certificate is issued, covering the entire validity period. The process also includes ensuring that corrective actions are implemented in all cases of factory non-conformities. And last but not least, to make sure that the certification and independent verification is accurate, both TCO Certified and the verifiers are reviewed regularly.
Want to know more?
Read information about TCO Certified, full criteria documents, news and updates at tcocertified.com.
On the website you’ll also find our Product
Finder, which presents a complete, searchable listing of certified products. ix
x
1.1 Bienvenue !
Merci d'avoir acheter le moniteur LCD d'ASUS ® !
Le dernier moniteur à écran LCD large d’ASUS offre un affichage plus large, plus lumineux et d’une clarté cristalline, en plus de toute une gamme de fonctions qui améliorentvotre séance de visionnage.
Avec ces fonctions du moniteur, vous pouvez profiter du confort et vous régaler d’une expérience visuelle !
1.2 Contenu de la boîte
Vérifiez que tous les éléments suivants sont présents dans la boîte :
Moniteur LCD
Base du moniteur
Guide de mise en route
Carte de garantie
Cordon d’alimentation
Câble HDMI (en option)
Câble DisplayPort (en option)
Câble VGA (en option)
Câble audio (en option)
Si l’un des éléments ci-dessous est endommagé ou manquant, contactez immédiatement votre revendeur.
Si vous devez remplacer le cordon d’alimentation ou le(s) câble(s) de connexion, veuillez contacter le service clientèle ASUS.
Moniteur LCD Série C1275Q ASUS 1-1
1.3 Présentation du moniteur
1.3.1 Vue de devant
Menu
Close
Input Select
Brightness
Blue Light Filter
1-2
6 5 4 3 2 1
1. Bouton d’alimentation/voyant d’alimentation
• Pour allumer ou éteindre le moniteur.
• Les couleurs du témoin d'alimentation sont indiquées dans le tableau ci-dessous.
État
Bleu
Orange
Arrêt
Description
Marche
Mode Veille
Arrêt
2.
3.
Bouton Menu :
• Appuyez sur ce bouton pour afficher le menu OSD lorsque le menu OSD est désactivé.
• Accède au menu OSD.
• Bascule la fonction Serrure entre activée et désactivée avec un appui long pendant 5 secondes.
Bouton Fermer :
• Appuyez sur ce bouton pour afficher le menu OSD lorsque le menu OSD est désactivé.
• Quitte le menu OSD.
Chapitre 1 : Présentation du produit
4.
5.
6.
Bouton de Sélection Entrée :
• Appuyez sur ce bouton pour afficher le menu OSD lorsque le menu OSD est désactivé.
• Sélectionne une source d’entrée disponible.
Raccourci 1
• Appuyez sur ce bouton pour afficher le menu OSD lorsque le menu OSD est désactivé.
• Valeur par défaut : Raccourci Luminosité
• Pour modifier la fonction du raccourci, allez dans le menu Raccourci >
Raccourci 1.
Raccourci 2
• Appuyez sur ce bouton pour afficher le menu OSD lorsque le menu OSD est désactivé.
• Valeur par défaut : Touche spéciale de filtre lumière bleue
• Pour modifier la fonction du raccourci, allez dans le menu Raccourci >
Raccourci 2.
1.3.2 Vue de derrière
8 1 2 3 4 5 6 7
1. Port ENTRÉE CA.
Ce port sert à brancher le cordon d’alimentation.
2. Port d’entrée Ligne.
Ce port connecte la source audio du PC avec le câble audio.
3. Prise de l’écouteur.
Ce port n’est disponible que lorsqu’un câble HDMI/DP est connecté.
4. Entrée DisplayPort . Ce port est utilisé pour connecter un appareil compatible
DisplayPort.
5. Port HDMI . Ce port est pour la connexion avec un périphérique compatible
HDMI.
6. Port VGA. Ce port à 15 broches est pour une connexion VGA à l'ordinateur.
7. Fente de verrouillage Kensington.
8. Boutons de commande.
Moniteur LCD Série C1275Q ASUS 1-3
1-4 Chapitre 1 : Présentation du produit
2.1 Assemblage de la base/du bras du
moniteur
Pour assembler la base du moniteur :
1. Couchez le moniteur sur une table face vers le bas.
2. Fixez le bras à l’arrière du moniteur.
3. Fixez la base dans le bras, en veillant à ce que l'onglet sur le bras se positionne dans la rainure sur la base.
4. Assurez la base au bras en serrant la vis.
Nous vous conseillons de couvrir la surface de la table avec un chiffon doux pour éviter d’endommager le moniteur.
2
1
Taille de vis de la charnière : M4 x 12 mm.
Taille de vis de la base : M6 x 16,5 mm.
Moniteur LCD Série C1275Q ASUS 2-1
2-2
2.2 Démontage du bras/de la base
(montage mural VESA seulement)
Le bras/la base détachable de ce moniteur, est spécialement conçu pour une installation murale VESA.
Pour démonter le bras/la base :
1. Posez le moniteur orienté vers le bas sur une table.
2. Desserrez la vis sur la base (Figure 1).
3. Retirez la base (Figure 2).
4. Utilisez un tournevis pour retirer la(les) vis de la charnière (Figure 3), puis retirez la charnière.
1
2
( Figure 1 )
( Figure 2 ) ( Figure 3 )
Nous vous conseillons de couvrir la surface de la table avec un chiffon doux pour éviter d’endommager le moniteur.
• Le kit de montage mural VESA (100 x 100 mm) s'achète séparément.
• Utilisez uniquement un support de montage mural agréé UL avec un poids / une charge minimum de 22,7 kg (taille des vis : M4 x 10 mm)
Chapitre 2 : Installation
2.3 Réglage du moniteur
• Pour une vision optimale, il est recommandé d'avoir une vision de face sur le moniteur, ensuite réglez l'angle du moniteur pour qu'il soit confortable.
• Tenez le pied pour empêcher le moniteur de tomber quand vous le changez d’angle.
• L’angle de réglage recommandé est de +24˚ à -6˚.
-6°~+24°
(Basculer)
Il est normal que le moniteur tremble légèrement quand vous ajustez l’angle de visualisation.
Moniteur LCD Série C1275Q ASUS 2-3
2.4 Branchement des câbles
Branchez les câbles selon les instructions suivantes :
2-4
• Pour brancher le cordon d’alimentation : branchez une extrémité du cordon d’alimentation sur la prise d’entrée c.a. du moniteur puis branchez l’autre extrémité sur une prise de courant.
• Pour brancher le câble VGA/HDMI/DP : a. Branchez une extrémité du câble VGA/HDMI/DP sur la prise VGA/
HDMI/DP du moniteur.
b. Branchez l’autre extrémité du câble VGA/HDMI/DP sur la prise VGA/
HDMI/DP de votre ordinateur.
c. Serrez les deux vis qui fixent le connecteur VGA.
• Pour connecter le câble audio : connectez une extrémité du câble audio au port d’entrée Ligne du moniteur et l’autre extrémité au port de sortie audio de l’ordinateur.
• Pour utiliser l’écouteur : Connectez l’extrémité avec la fiche au port de sortie
Ligne du moniteur lorsqu’un signal HDMI/DP est envoyé.
Lorsque ces câbles sont branchés, vous pouvez choisir le signal désiré en utilisant l'élément Sélection Entrée dans le menu OSD.
Si vous devez remplacer le cordon d’alimentation ou le(s) câble(s) de connexion, veuillez contacter le service clientèle ASUS.
2.5 Mise sous tension du moniteur
Appuyez sur le bouton d'alimentation . Voir page 1-2 pour l’emplacement du bouton d’alimentation. Le témoin d’alimentation s’allume bleu pour indiquer que le moniteur est allumé.
Chapitre 2 : Installation
Moniteur LCD Série C1275Q ASUS 2-5
2-6 Chapitre 2 : Installation
3.1 Menu OSD (affichage à l’écran)
3.1.1 Comment faire pour reconfigurer
ASUS C1275Q
Mode Standard HDMI 1920 x 1080 @ 75Hz
Splendid
Mode Paysage
Mode Standard
Mode Cinéma
Mode Jeu
Mode Vue Nocturne
Mode sRGB
Mode Lecture
Mode Sombre
1. Appuyez un bouton (excepté le bouton d’alimentation) pour afficher le menu
OSD.
2. Appuyez le bouton Menu pour activer le menu OSD.
3. Appuyer sur les boutons comme indiqué sur l’écran pour naviguer dans les fonctions. Mettez en surbrillance la fonction désirée et appuyez pour l’activer. Si la fonction sélectionnée a un sous-menu, appuyez et
à nouveau pour naviguer dans les fonctions du sous-menu. Mettez en surbrillance la fonction du sous-menu désirée et appuyez pour l’activer.
4. Appuyez et pour modifier les paramètres de la fonction sélectionnée.
5. Pour quitter et enregistrer le menu OSD, appuyez ou de manière répétée jusqu’à ce que le menu OSD disparaisse. Pour ajuster les autres fonctions, répétez les étapes 1-4.
Moniteur LCD Série C1275Q ASUS 3-1
3.1.2 Présentation des fonctions OSD
1. Splendid
Cette fonction contient 8 sous-fonctions que vous pouvez sélectionner pour votre préférence. Chaque mode a la sélection Réinitialiser, vous permettant de conserver votre réglage ou de revenir au mode de préréglage.
Splendid
ASUS C1275Q
Mode Standard HDMI 1920 x 1080 @ 75Hz
Mode Paysage
Mode Standard
Mode Cinéma
Mode Jeu
Mode Vue Nocturne
Mode sRGB
Mode Lecture
Mode Sombre
• Mode Paysage : Le meilleur choix pour l’affichage de photos de paysages avec Splendid Video Enhancement.
• Mode Standard : Le meilleur choix pour éditer les documents, avec la fonction Splendid Video Enhancement.
Le mode standard répond aux exigences Energy Star ® .
3-2
• Mode Cinéma : Le meilleur choix pour les films, avec la fonction Splendid
Video Enhancement.
• Mode Jeu : Le meilleur choix pour les jeux, avec la fonction Splendid
Video Enhancement.
• Mode Vue Nocturne : Le meilleur choix pour les jeux et les films avec des scènes sombres, avec la fonction Splendid Video Enhancement.
• Mode sRGB : c’est le meilleur choix pour afficher des photos et des images venant des PC.
• Mode Lecture : C'est le meilleur choix pour la lecture de livres.
• Mode Sombre : C'est le meilleur choix pour un environnement à faible lumière ambiante.
• En Mode Standard, les fonctions suivantes ne sont pas configurables par l’utilisateur : Saturation, Teinte de peau, Netteté, ASCR.
• En Mode sRGB, les fonctions suivantes ne sont pas configurables par l’utilisateur : Luminosité, Contraste, Saturation, Température Couleur,
Teinte de peau, Netteté, ASCR.
• En Mode Lecture, les fonctions suivantes ne sont pas configurables par l’utilisateur : Contraste, Saturation, Température Couleur, Teinte de peau, Netteté, ASCR.
Chapitre 3 : Menu OSD (affichage à l’écran)
2. Soin des yeux
Dans cette fonction, vous pouvez ajuster les réglages pour mieux protéger vos yeux.
Soin des yeux
ASUS C1275Q
Mode Standard HDMI 1920 x 1080 @ 75Hz
Filtre de lumière bleue
Rappel de repos
Augmentation couleurs
• Filtre de lumière bleue : Dans cette fonction, vous pouvez ajuster le niveau du filtre de lumière bleue de 0 à Max.
* 0 : Aucun changement.
* Max : Plus le niveau est élevé, moins la lumière bleue est dispersée. Lorsque le filtre de lumière bleue est activé, les réglages par défaut du Mode Standard seront automatiquement importés. Outre le niveau maximum, la luminosité est configurable par l’utilisateur. Maximum est le réglage optimisé. Il est en conformité avec la certification faible lumière bleue TUV*. La fonction de luminosité n’est pas configurable par l’utilisateur.
*Lorsque l’augmentation de la couleur est en valeur par défaut (50).
Veuillez consulter ce qui suit pour alléger la fatigue oculaire :
• Vous devez vous éloigner pendant un certain temps de l'affichage si vous travaillez pendant de longues heures. Il est conseillé de faire des pauses courtes (au moins 5 minutes) après environ 1 heure de travail continu
à l'ordinateur. Faire des pauses courtes et fréquentes est plus efficace qu'une seule pause plus longue.
• Pour réduire la fatigue oculaire et la sécheresse de vos yeux, vous devez reposer vos yeux périodiquement en vous concentrant sur des objets
éloignés.
• Les exercices oculaires peuvent aider à réduire la fatigue oculaire.
Répétez ces exercices souvent. Si la fatigue oculaire persiste, veuillez consulter un médecin. Exercices oculaires : (1) Regardez de manière répétée vers le haut et vers le bas, (2) roulez des yeux lentement, (3) faites bouger vos yeux en diagonale.
• La lumière bleue à haute énergie peut entraîner une fatigue oculaire et une DMLA (dégénérescence maculaire liée à l'âge). Filtre de lumière bleue pour réduire de 70% (max.) la lumière bleue nocive afin d’éviter le syndrome de la vision sur ordinateur lorsque l’utilisateur ajuste la barre du filtre de lumière bleue au niveau maximum.
Moniteur LCD Série C1275Q ASUS 3-3
• Rappel de repos : Cette fonction vous fournit un rappel de repos selon la durée que vous avez fixée pour votre temps de travail. Par exemple, si vous définissez un temps de travail de 30 minutes, un rappel apparaît dans le coin supérieur gauche de l’écran pendant 5 secondes lorsque le temps est écoulé. Appuyez une touche pour faire disparaître ce rappel
OSD.
Lorsque cette fonction est activée, les fonctions suivantes ne sont pas disponibles : Splendid Demo Mode, GamePlus, QuickFit.
• Augmentation couleurs : La plage de réglage de l’augmentation des couleurs est de 0 à 100.
• Cette fonction n’est pas disponible lorsque le mode sRGB est sélectionné dans le menu Splendid.
• Cette fonction n’est pas disponible lorsque Rouge ou Jaune est sélectionné dans le menu Teinte de peau.
3. Couleur
Choisissez un paramètre de couleur dans ce menu.
Couleur
ASUS C1275Q
Mode Standard HDMI 1920 x 1080 @ 75Hz
Luminosité
Contraste
Saturation
Température Couleur
Teinte de peau
• Luminosité : La plage de réglage est de 0 à 100.
• Contraste : La plage de réglage est de 0 à 100.
• Saturation : La plage de réglage est de 0 à 100.
• Température Couleur : Contient 4 modes notamment, Froid, Normal,
Chaud et Mode utilisateur.
• Teinte de peau : Contient trois modes de couleurs notamment, Rouge,
Naturel et Jaune.
3-4 Chapitre 3 : Menu OSD (affichage à l’écran)
4. Image
Ajustez les paramètres image à partir de ce menu.
ASUS C1275Q
Mode Standard HDMI 1920 x 1080 @ 75Hz
Netteté
Trace Free
Contrôle de l'aspect
VividPixel
ASCR
AMD FreeSync
Position
Plus
• Netteté : La plage de réglage est de 0 à 100.
• Trace Free : Règle le temps de réponse de l’écran.
• Contrôle de l’aspect : Définit le rapport d’aspect à pein écran, 4:3 ou
OverScan.
4:3 est disponible uniquement si la source d’entrée est au format 4:3.
OverScan est disponible uniquement pour la source d’entrée HDMI.
• VividPixel : Améliore le contour de l’image affichée et génère des images de qualité élevée sur l’écran.
• ASCR : Active/désactive la fonction ASCR (Rapport de contrôle intelligent
ASUS).
• Adaptive-Sync/Free-Sync (DisplayPort et HDMI seulement) : Permet une source de graphique prenant en charge la Adaptive-Sync/Free-Sync* d’ajuster dynamiquement la fréquence de rafraîchissement de l’affichage en fonction des fréquences d’images typiques du contenu pour une mise à jour de l’affichage à efficacité énergétique, pratiquement sans saccade et à faible latence.
* Adaptive-Sync/Free-Sync (DisplayPort et HDMI seulement) ne peuvent être activé que dans la plage 48Hz~75Hz.
* Pour les GPU pris en charge, la configuration système minimale du PC et les pilotes requis, veuillez contacter les fabricants des GPU.
• Position (Seulement disponible pour l’entrée VGA) : pour changer la position horizontale (Position-H) et la position verticale (Position-V) de l’image. La plage de réglage est de 0 à 100.
• Focus (Seulement disponible pour l’entrée VGA) : réduit le bruit de ligne horizontale et le bruit de ligne verticale de l’image en réglant Phase et Horloge séparément. La plage de réglage est de 0 à 100.
Moniteur LCD Série C1275Q ASUS 3-5
• Phase permet de changer la phase du signal d’horloge pixel. Un réglage incorrect résulte en des interférences horizontales sur l’écran.
• Horloge (fréquence des pixels) permet de contrôler le nombre de pixels balayés à chaque balayage horizontal. Si le réglage de la fréquence est incorrect, des lignes verticales s’affichent sur l’écran et l’image ne sera plus proportionnelle.
• Ajustement auto : ajustez automatiquement l’image pour optimiser sa position, sa fréquence et sa phase (en mode VGA uniquement).
5. Son
Définissez les paramètres de son à partir de ce menu.
ASUS C1275Q
Mode Standard HDMI 1920 x 1080 @ 75Hz
Son
Volume
Muet
Source
• Volume : la plage d’ajustement est entre 0 et 100.
• Muet : Bascule le son du moniteur entre activé et désactivé.
• Source : permet de décider de quelle source provient le son du moniteur.
6. Sélection Entrée
Dans cette fonction, vous pouvez sélectionner votre source d’entrée souhaitée.
Sélection Entrée
ASUS C1275Q
Mode Standard HDMI 1920 x 1080 @ 75Hz
VGA
HDMI
DP
3-6
Sélection Entrée
Chapitre 3 : Menu OSD (affichage à l’écran)
7. Configuration Système
Cela vous permet de régler le système.
Configuration Système
ASUS C1275Q
Mode Standard HDMI 1920 x 1080 @ 75Hz
Splendid Demo Mode
GamePlus
QuickFit
ECO Mode
Configuration OSD
Langue
Serrure
Plus
• Splendid Demo Mode : Divise l’écran en deux pour la comparaison avec des modes Splendid. (uniquement pour le mode Paysage)
• GamePlus : La fonction GamePlus fournit une boîte à outils et crée un meilleur environnement de jeu pour les utilisateurs pendant différents types de jeux. La superposition du réticule avec différentes options de réticule vous permet de choisir celui qui convient le mieux au jeu que vous jouez. Il y a aussi une minuterie à l’écran que vous pouvez placer sur le coté gauche de l’écran pour suivre le temps de jeu écoulé ; le compteur FPS (images par seconde) vous permet de savoir si le jeu marche bien. Alignement écran affiche des lignes d’alignement sur les 4 côtés de l’écran, servant d’outil facile et pratique pour que vous puissiez aligner plusieurs moniteurs parfaitement.
Menu principal GamePlus
GamePlus
GamePlus — Viseur
Minuterie
FPS
Compteur de FPS Viseur
(Mode d'entraînement)
GamePlus — Minuterie
Alignement écran
GamePlus — Minuterie — Position
Position
GamePlus - Compteur de FPS -
Position
FPS
Position
Moniteur LCD Série C1275Q ASUS 3-7
• QuickFit : Vous pouvez avoir un aperçu de la mise en page du document ou de la photo directement sur l’écran sans devoir imprimer des copies de test.
* Alignment : Cela permet aux concepteurs et aux utilisateurs de mieux organiser le contenu et la mise en page, et d’obtenir un aperçu et un ressenti cohérents.
Grille d'alignement 1 Grille d'alignement 2
Alignment Grid 1
Alignment Grid 2
* Paper size : Vous pouvez consulter leurs documents en taille réelle sur l’écran.
A4 B5
A4 B5
Lettre
Letter
* Photo : Les différentes dimensions réelles de photos permettent aux photographes et aux autres utilisateurs d’afficher et d’éditer avec précision leurs photos, en taille réelle sur l’écran.
Photo 4x6, 3x5, 2x2 Photo 8x10, 5x7
4x6 3x5 2x2
8x10
5x7
3-8
• ECO Mode : réduire la consommation électrique.
Chapitre 3 : Menu OSD (affichage à l’écran)
• Configuration OSD :
* Pour ajuster la durée du délai OSD, de 10 à 120 secondes.
* Pour activer ou désactiver la fonction DDC/CI.
* Pour ajuster l'arrière-plan du menu OSD, de l'opaque vers le transparent.
• Langue : Vous pouvez choisir parmi les 22 langues suivantes : Anglais,
Français, Allemand, Italien, Espagnol, Néerlandais, Portugais, Russe,
Tchèque, Croate, Polonais, Roumain, Hongrois, Turc, Chinois simplifié,
Chinois traditionnel, Japonais, Coréen, Thaï, Indonésien, Perse,
Ukrainien.
• Serrure : Pour désactiver toutes les touches de fonction. Appuyez sur le deuxième bouton en partant de la droite pendant au moins cinq secondes pour désactiver la fonction de verrouillage du clavier.
• Informations : Pour afficher les informations du moniteur.
• Indicateur d’alimentation : Pour allumer ou éteindre le voyant DEL d’alimentation.
• Verr touche d’alim : Active ou désactive la touche d’alimentation.
• Tout réinit.
: « Oui » pour restaurer les réglages par défaut.
8. Raccourci
Définit les fonctions des boutons Raccourci 1 et 2.
Raccourci
ASUS C1275Q
Mode Standard HDMI 1920 x 1080 @ 75Hz
Raccourci 1
Raccourci 2
• Raccourci 1/Raccourci 2 : Sélectionne une fonction pour les boutons
Raccourci 1 et 2.
Quand une certaine fonction est sélectionnée ou activée, votre touche de raccourci peut ne pas la prendre en charge. Choix de fonctions disponibles pour les raccourcis : Filtre de lumière bleue, Splendid, Luminosité,
Ajustement auto, Contraste, Température Couleur, Volume, GamePlus,
Quickfit, Rappel de repos, Augmentation couleurs.
Moniteur LCD Série C1275Q ASUS 3-9
3.2 Résumé des spécifications
Type d’affichage
Taille de l’écran
Résolution max.
TFT LCD
Ecran large 27" (16:9, 68,6 cm)
1920 x 1080
Taille des pixels
Luminosité (Typ.)
Rapport de contraste (Typ.)
Rapport de contraste (Max.)
0,3114 mm x 0,3114 mm
250 cd/m
1000:1
2
100.000.000:1 (avec la fonction ASCR activée)
Angle de vision (H/V) CR > 10 178˚/178˚
Couleurs d’affichage 16,7 M
Temps de réponse < 5 ms
Splendid Video Enhancement Oui
Sélection Splendid
Réglage auto
Sélection de la température des couleurs
8 modes vidéo préréglés
Oui
4 températures de couleur
Entrée analogique
Entrée numérique
Prise de l’écouteur
Entrée audio
Haut-parleur (intégré)
Port USB
Couleurs
DEL d’alimentation
Inclinaison
Pivot
Rotation
Réglage de la hauteur
Verrou Kensington
AC input voltage
Consommation électrique
D-sub
HDMI v1.4, DP v1.2
Oui
Oui
2 W x 2 Stéréo, RMS
Non
Noir
Bleu (Allumé)/ Orange (Veille)
-6°~+24°
Non
Non
Non
Oui c.a. : 100~240 V
Allumé : < 16 W** (Typ.), Veille : < 0,5 W (Typ.),
Éteint : < 0,3 W
Température (fonctionnement) 0˚C ~ 40˚C
Température (non utilisé) -20˚C ~ +60˚C
Dimensions (L x H x D)
Poids (approx.)
Multi-langues
611,9 x 431,65 x 194,95 mm (avec pied)
611,9 x 364,7 x 53,94 mm (sans pied)
684 x 151 x 445 mm (emballage)
4,6 kg (net sans pied) ; 5,5 kg (net avec pied) ; 7,2 kg (brut)
22 langues (Anglais, Français, Allemand, Italien,
Espagnol, Néerlandais, Portugais, Russe, Tchèque,
Croate, Polonais, Roumain, Hongrois, Turc, Chinois simplifié, Chinois traditionnel, Japonais, Coréen, Thaï,
Indonésien, Perse, Ukrainien)
3-10 Chapitre 3 : Menu OSD (affichage à l’écran)
Accessoires
Conformité et normes
Guide de mise en route, carte de garantie, cordon d’alimentation, câble HDMI (en option), câble
DisplayPort (en option), câble VGA (en option), câble audio (en option)
Energy Star, UL/cUL, CB, CE, ErP, FCC, RoHS,
WEEE, Windows 10 &11 WHQL, TUV-Flicker free,
TUV-Low Blue Light, ISO9241-307, UkrSEPRO,
ICES-3, EU Energy Label, TCO, CU
*Spécifications sujettes à modification sans préavis.
**Mesurant une luminosité d'écran de 200 nits sans connexion audio/USB/lecteur de carte.
Moniteur LCD Série C1275Q ASUS 3-11
3.3 Dimensions du contour
3-12 Chapitre 3 : Menu OSD (affichage à l’écran)
3.4 Guide de dépannage (FAQ)
Problème Solution possible
Le voyant DEL d'alimentation n’est pas
ALLUMÉ
Le voyant DEL d’alimentation est de couleur orange et il n’y a aucune image sur l’écran
L’image de l’écran est trop claire ou trop foncée
L'image n'est pas centrée ou elle n'est pas dimensionnée correctement
L'image de l'écran n'est pas centrée ou pas de bonne taille
Les couleurs de l’image de l’écran sont bizarres (le blanc n’apparaît pas blanc)
L'image de l’écran est floue ou difficile à voir
• Appuyez sur le bouton pour vérifier si le moniteur est en mode ALLUMÉ.
• Vérifiez si le cordon d'alimentation est correctement branché sur le moniteur et sur la prise de courant.
• Vérifiez que l’interrupteur d’alimentation est en position ALLUMÉ.
• Vérifiez si le moniteur et l’ordinateur sont en mode ALLUMÉ.
• Assurez-vous que le câble de signal est correctement branché sur le moniteur et sur l'ordinateur.
• Vérifiez le câble de signal et assurez-vous qu'aucune broche n'est tordue.
• Connectez l'ordinateur à un autre moniteur disponible pour vérifier que l'ordinateur fonctionne correctement.
• Ajustez les réglages Contraste et
Luminosité avec le menu OSD.
• Ajustez les réglages Position H ou
Position V avec le menu OSD.
• Assurez-vous que le câble de signal est correctement branché sur le moniteur et sur l'ordinateur.
• Eloignez les appareils électriques susceptibles de causer des interférences.
• Vérifiez le câble de signal et assurez-vous qu’aucune broche n’est tordue.
• Effectuez une réinitialisation complète avec le menu OSD.
• Ajustez les réglages Couleurs R/V/B ou sélectionnez la Température des couleurs dans le menu OSD.
• Ajustez les réglages Phase et Horloge avec le menu OSD.
Moniteur LCD Série C1275Q ASUS 3-13
3.5 Modes de fonctionnement pris en charge
Résolution
Fréquence
640 x 480
640 x 480
640 x 480
640 x 480
720 x 400
800 x 600
800 x 600
800 x 600*
800 x 600
832 x 624*
1024 x 768
1024 x 768
1024 x 768
1152 x 864
1280 x 720
1280 x 960
1280 x 1024
1280 x 1024
1366 x 768
1440 x 900
1680 x 1050
1920 x 1080
1920 x 1080
1920x1080
Fréquence horizontale
(KHz)
31,47 (N)
35,00 (N)
37,87 (N)
37,5 (N)
31,47 (N)
35,16 (P)
37,88 (P)
48,08 (P)
46,86 (P)
49,72 (P/N)
48,36 (N)
56,476 (N)
60,02 (N)
67,5 (P/N)
45,00 (P)
60,00 (P)
63,98 (P)
79,98 (P)
47,712 (P)
55,94 (N)
65,29 (N)
67,5 (P)
84,64 (N)
84,64(N)
Fréquence verticale
(Hz)
59,94 (N)
66,66 (N)
72,82 (N)
75,00 (N)
70,08 (P)
56,25 (P)
60,32 (P)
72,12 (P)
75,00 (P)
74,55 (P/N)
60,00 (N)
70,069 (N)
75,00 (N)
75,00 (P/N)
60,00 (N)
60,00 (N)
60,02 (P)
75,02 (P)
59,79 (P)
59,89 (P)
60,00 (P)
60,00 (P)
74,905 (P)
74,905(P)
Pixel (MHz)
65
75
78,75
108
75,25
108
108
135
85,5
106,5
146,25
25,18
30,24
31,5
31,5
28,32
36
40
50
49,5
57,28
148,5
220,75
220,75
*Ces fréquences ne sont pas prises en charge lors de l’utilisation de la fonction OverScan.
«P» / «N» signifie une polarité «Positive» / «Négative» pour le signal de synchronisation H/V
(synchronisation d’entrée).
3-14 Chapitre 3 : Menu OSD (affichage à l’écran)
Lorsque le moniteur fonctionne en mode vidéo (c.-à-d. n’affiche pas de données), les modes haute définition suivants sont pris en charge en plus de la vidéo en définition standard.
Nom de fréquence
480p
720p60
576p
720p50
1080p60
1080p50
Format de pixel Fréquence
720 x 480
1280 x 720
720 x 576
1280 x 720
1920 x 1080
1920 x 1080 horizontale
(kHz)
31,469
45
31,25
37,5
67,5
56,25
Fréquence verticale (Hz)
60
60
50
50
60
50
Taux de pixels
(MHz)
27
74,25
27
74,25
148,5
148,5
Moniteur LCD Série C1275Q ASUS 3-15
3-16 Chapitre 3 : Menu OSD (affichage à l’écran)
advertisement
Key Features
- 27-inch Full HD (1920 x 1080) LED backlight display with IPS 178° wide viewing angle panel
- Extensive connectivity including HDMI, DisplayPort, D-sub and plus 2W x 2 stereo speakers
- VESA wall-mountable to save on desktop space
- ASUS Eye Care monitors feature TÜV Rheinland-certified Flicker-free and Low Blue Light technologies to ensure a comfortable viewing experience
Related manuals
advertisement
