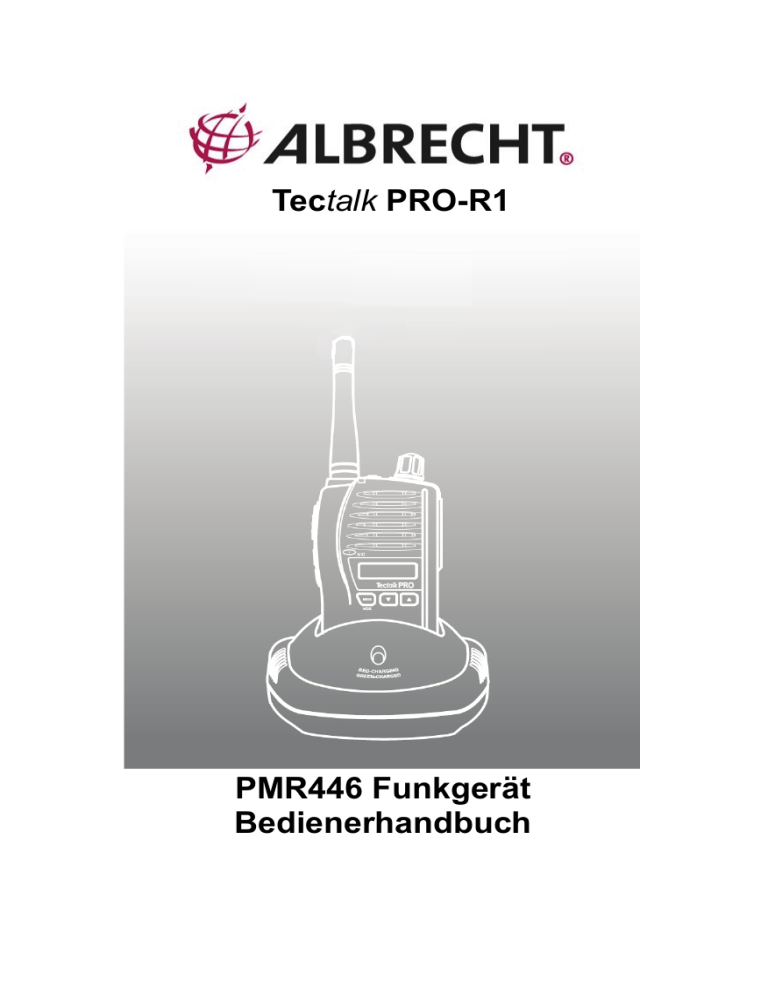

Tectalk PRO-R1

PMR446 Funkgerät

Bedienerhandbuch

Herzlichen Glückwunsch zum Kauf dieses Gerätes.

Unser PMR 446 Funkgerät Tectalk PRO-R1 wird mit größtmöglicher Sorgfalt hergestellt und bietet technologisch hochwertige Features in Kombination mit einzigartigem Design und exzellenter Qualität.

Um evtl. Beschädigungen durch Bedienfehler zu vermeiden, lesen Sie dieses Bedienerhandbuch bitte sorgfältig, bevor Sie das Gerät in Betrieb nehmen.

INHALT

Wichtig: Sicherheitshinweise im Umgang mit dem Tectalk Pro-R1........ 3

Funkgerätebeschreibung....................................................................... 4

Lieferumfang und Zubehör .................................................................... 5

Einsetzen des Akkus ............................................................................. 5

Entnahme des Akkus............................................................................. 5

Aufladen des Akkus............................................................................... 6

Bedienelemente .................................................................................... 6

Bedienelemente .................................................................................... 7

Das Display des Tectalk PRO-R1.......................................................... 8

Grundfunktionen (Basic Radio Operation)............................................. 8

Änderung der Radio ID (Identitätskennung) .......................................... 9

Funktionsmodus – User Mode (Grundeinstellungen) ............................ 9

Funktionsmodus – Advanced Mode (erweiterte Funktionen)............... 10

Funkgeräteeinstellungen ......................................................................11

Lautstärke ............................................................................................11

Kanalwahl.............................................................................................11

Sendeleistung ......................................................................................11

Privat-Codes / Unterkodierungen (CTCSS und DCS Codes).............. 12

Einstellung eines analogen Untercodes (CTCSS)............................... 12

Einstellung eines Digitalen Untercodes (DCS) .................................... 12

Scan Pause Timer (nur im Advanced Mode!) ...................................... 12

Freisprechfunktion (VOX/Sprachsteuerung)........................................ 13

Busy Lock Out (BL) Modus (Sender sperren bei belegtem Kanal) ...... 13

Priority Channel Mode (Vorzugskanal) ................................................ 14

Priority Channel Scan Timer (Vorzugskanal Suchlauf Timer) .............. 14

Dual Watch Modus (Zweikanalüberwachung) ..................................... 14

Roger Beep (Durchsage-Ende)........................................................... 15

Tastentöne........................................................................................... 15

Time Out Timer (TOT) Sendezeitbegrenzung ..................................... 15

Rufton (Call) ........................................................................................ 16

Clonefunktion zum Kopieren einer kompletten Geräteeinstellung....... 16

Einstellung des Squelch Levels (Rauschunterdrückung) .................... 17

Monitor ................................................................................................ 17

Display- & Tastaturbeleuchtung........................................................... 18

Kanalsuche ......................................................................................... 18

2

CTCSS/DCS-Untercode Suchlauf ....................................................... 18

Batterieanzeige ................................................................................... 18

Energiesparmodus .............................................................................. 19

Tastensperre ....................................................................................... 19

Gesetzliche Gewährleistung von 2 Jahren nach Kaufdatum ............... 21

Rechtliche Hinweise und CE Declaration ............................................ 21

Entsorgungs- und Recycling-Hinweise................................................ 23

Technische Spezifikationen: ................................................................ 23

Wichtig: Sicherheitshinweise im Umgang mit dem Tectalk

Pro-R1

Um evtl. Beschädigungen durch unsachgemäße Bedienung zu vermeiden, lesen Sie bitte dieses Bedienerhandbuch sorgfältig, bevor Sie das Gerät in

Gebrauch nehmen und bewahren Sie die Anleitung bitte auf!

• Verwenden Sie mit diesem Funkgerät niemals eine andere

Stromquelle als den mitgelieferten Akku und das vorgesehene

Ladegerät (primär 230 V / 50 Hz – sekundär 9 V DC / 300 mA), da andere Akkus und Netzteile Schäden an dem Gerät zur Folge haben kann.

• Senden Sie nie bei Antennenabständen von weniger als 5 cm vom

Körper entfernt. halten Sie die Antennenspitze von Kopf und Augen fern!

• Benutzen Sie Ihr Gerät nie in einer als explosionsgefährdet gekennzeichneten Umgebung.

• Laden und betreiben Sie das Gerät nicht in der Nähe explosiver

Gase, wie z.B. beim Kraftstofftanken.

• Legen Sie Ihr Gerät in Fahrzeugen nicht in der Nähe der Airbags ab

• Benutzen Sie Funkgeräte nicht an Bord von Flugzeugen oder in

Bereichen, in denen auch Mobiltelefone verboten sind

• Senden Sie nicht bei evtl. beschädigter Antenne

• Nehmen Sie keine Veränderungen am Funkgerät vor

• Lassen Sie die Gummiabdeckungen auf den Anschlussbuchsen, solange Sie kein Zubehör einstecken

• Setzen Sie das Funkgerät nicht direkter Sonneneinstrahlung aus, vermeiden Sie den direkten Kontakt mit Feuchtigkeit- das Gerät ist zwar gegen Spritzwasser geschützt, aber nicht wasserdicht.

3

• Lagern und Betreiben des Geräts bei Temperaturen unter –20 ° C und über + 60°C sollte vermieden werden

Funkgerätebeschreibung

1) Öse für Trageschlaufe

(Sprech-/Empfang-)Anzeige

3) Antenne

4) PTT-(Sende-)Taste

5) Squelch & Monitor Taste

6) Scan & Tone Taste

Mikrofon

8) Mode & VOX An/Aus Taste

9) Tastensperre & Priority Channel (Vorzugskanal) Taste

10) An/Aus & Lautstärkeregler

11) Befestigung für Buchsenabdeckung

12) Zubehörbuchsen für externe Mikrofone/Headsets nach ALAN

Standard mit 2.5 mm / 3.5 mm Stecker

13) Lautsprecher

14) LCD (Display)

15) Aufwärts (Up)-Taste

16) Abwärts (Down)-Taste

4

Lieferumfang und Zubehör

Das Gerät wird geliefert mit:

• Tectalk Pro Funkgerät (mit fest montierter Antenne)

• Hochleistungs- Li-Ion Akku (1000mAh, 7.2 V)

• Ladestation

• Steckernetzteil 230 V für Ladestation

• Bedienerhandbuch

Zubehörteile, wie externe Mikrofone, Hörer und Headsets mit 2.5 / 3.5 mm

Klinkensteckern , wie z.B. AE 30, AE 38 u.a. sind optional lieferbar. Auch

Helmsprechsets und Bluetooth Adapter finden Sie im Albrecht Katalog.

Einsetzen des Akkus

1. Versichern Sie sich, dass das Gerät ausgeschaltet ist.

2. Legen Sie den Akku an der Rückseite des Geräte so an, dass die

Halterungen in die vorgesehenen Aussparungen an der Rückseite des

Gerätes passen.

3. Drücken Sie auf die obere Kante des Akkus, so dass dieser mit einem hörbaren KLICK einrastet.

Entnahme des Akkus

1. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist.

2. Drücken Sie auf den Verriegelungshebel und heben Sie den Akku ab.

5

Aufladen des Akkus

Zum Aufladen des Akkus beachten Sie bitte unbedingt die folgenden Hinweise:

• Schließen Sie die Ladestation anhand des mitgelieferten Kabels an das Stromnetz an.

• Achten Sie darauf, dass das Gerät ausgeschaltet ist und dass kein Zubehör angeschlossen ist.

• Setzen Sie das Gerät in die Ladestation bis zum hörbaren

Einrasten. Wenn der Aufladezyklus beginnt, leuchtet die

Ladeanzeige rot. Wenn die Ladeanzeige grün-rot blinkt oder

überhaupt nicht leuchtet, nehmen Sie das Gerät aus der

Ladestation und setzen es erneut ein.

• Das Aufladen dauert ca. 12-15 Std. Bei beendetem Ladezyklus und vollständig aufgeladenem Akku blinkt die Ladeanzeige grün.

LED

230 V /

9 V

Adapter

Ladeschale

DC-Stecker

6

Bedienelemente

1) Ein-/Ausschalten (On/Off)/Lautstärkeregelung

Drehen Sie den Lautstärkeregler im Uhrzeigersinn, um einzuschalten um die Lautstärke zu erhöhen. Durch Drehen entgegen dem Uhrzeigersinn verringern Sie die Lautstärke, bis das Gerät ausgeschaltet wird. Beim Einschalten ertönt ein

Quittungston.

2) PTT-Taste (Push-To-Talk / Sprechtaste)

Halten Sie diese Taste gedrückt, solange Sie sprechen und lassen Sie sie los, um empfangsbereit zu sein. Um mit anderen

PMR446-Gerätensprechen zu können, müssen bei allen am

Gespräch beteiligten Geräten der gleiche Kanal und die gleiche

Unterkodierung (CTCSS / DCS) eingestellt sein.

3) UP-Taste

Mit dieser Taste wechseln Sie zu den nächst höheren

Kanälen. Im Funktionsmenü regelt diese Taste die entsprechende Einstellung.

4) DOWN-Taste

Anhand dieser Taste wechseln Sie zu den nächst höheren

Kanälen. Im Funktionsmenü regelt diese Taste die entsprechende Einstellung.

5) MODE/VOX Taste

Mit dieser Taste gelangen Sie in das Funktionsmenü. Durch wiederholtes Drücken durchlaufen Sie die einzelnen Funktionen.

Halten Sie die Taste länger gedrückt, wird der VOX-Modus

(Sprachsteuerung) aktiviert, bzw. deaktiviert.

6) SQUELCH/MONITOR Taste

Durch kurzes Drücken dieser Taste schalten Sie die automatische Rauschunterdrückung vorübergehend ab. Halten

Sie die Taste gedrückt, wird der Monitor-Modus für längere Zeit aktiviert (=Rauschsperre auf) bzw. deaktiviert.

7) SCAN/TONE Taste

Durch kurzes Drücken dieser Taste aktivierten, bzw. deaktivieren Sie den Suchlauf(Scan)-Modus. Durch längeres

Drücken dieser Taste wird der zuletzt eingestellte CTCSS bzw.

DCS-Untercode aktiviert

7

8) Tastensperre / Vorzugskanal-Taste

Durch kurzes Drücken wird der Vorzugskanal (Priority Channel) aktiviert, bzw. deaktiviert. Halten Sie die Taste gedrückt, wird die Tastensperre aktiviert, bzw. deaktiviert.

Das Display des Tectalk PRO-R1

2 Gerät sendet

4 VOX

5 Tastensperre

6 DCS Symbol

7 Tastentöne

8 Zeitbegrenzung (Time Out

Timer

9 Monitorsymbol

10 Scan-Symbol

11 Roger Beep

12 Batterieanzeige

13 Vorzugskanal

14 Hi = volle Sendeleistung

15 BL (Busy Lock) Symbol

18 Kanalanzeige

Grundfunktionen (Basic Radio Operation)

Der PMR446 Funkstandard nutzt gebühren- und anmeldefreie Kanäle, d.h. es kann vorkommen, dass bestimmte Kanäle und Untercodierungen in Ihrer

Umgebung auch von anderen benutzt werden.

In diesem Fall würden Sie Nachrichten von anderen Funkgeräten in der

Umgebung hören, wenn diese den gleichen Kanal und Unterkodierungen wie Sie nutzen. Das entsprechende Symbol erscheint auf dem Display, wenn Sie eine Mitteilung empfangen oder senden.

Um mit anderen PMR446-Funkgeräten zu kommunizieren, müssen alle

Geräte Ihres Funknetzes auf den gleichen Kanal (es stehen in Europa 8

Kanäle zur Auswahl) geschaltet sein, sowie auf die gleiche Unterkodierung

(50 CTCSS- und 104 DCS-Codes zur Auswahl). Wenn die von Ihnen

8

gewählte Kombination bereits genutzt wird, wählen Sie bitte alternativ eine andere Kombination.

Wenn in Ihrem Funknetz verschiedene Funkgeräte-Fabrikate benutzt werden, so beachten Sie bitte, dass nur die CTCSS Subcodes 01 – 38 genormt sind. Das heißt, fremde Geräte haben u.U. nicht die gleiche Zahl von möglichen Untercodierungen wie Ihr Tectalk Pro. In solchen Fällen wählen Sie entweder keinen Subcode oder einen CTCSS Ton der Nummer

01 bis 38 aus.

1. Schalten Sie Ihr Gerät ein.

2. Prüfen Sie die Einstellung des Kanals und der Unterkodierungen (siehe

Funktionsmodus)

3. Beim Sprechen halten Sie das Funkgerät ca. 10 cm Entfernung von Ihrem

Mund entfernt und halten die PTT-Taste gedrückt. Sprechen Sie langsam und deutlich und mit normaler Lautstärke in das Funkgerät. Lassen Sie die

PTT-Taste los, wenn Sie zu Ende gesprochen haben.

Änderung der Radio ID (Identitätskennung)

Sie können in dem Gerät einen max. 3- stelligen Erkennungscode speichern.

Wenn Sie das Gerät einschalten, erscheint auf dem Display zuerst diese

Identitätskennung, die Sie auch jederzeit ändern können.

Zum Programmieren oder Ändern halten Sie SCAN und MODE gedrückt, während Sie das Gerät einschalten.

1. Drücken Sie die MODE Taste, um die erste Position auszuwählen.

2. Mit UP bzw. DOWN wechseln Sie die Buchstaben in alphabetischer

Reihenfolge.

3. Drücken Sie MODE, um zum nächsten Buchstaben zu gelangen.

4. Wiederholen Sie die Schritte 2 und 3 bis die ID vollständig ist.

5. Um die Einstellung zu beenden, schalten Sie das Funkgerät aus.

Die Radio ID hat keinerlei Sendefunktion- sie soll ihnen nur helfen, Ihre

Geräte den verschiedenen Benutzern oder Besitzern zuzuordnen.

Funktionsmodus – User Mode (Grundeinstellungen)

Im User Mode können Sie die Grundeinstellungen des Funkgerätes anpassen (siehe Funkgeräteeinstellungen).

Um in den User Mode zu gelangen, drücken Sie die MODE Taste kurz.

Durch jedes erneute Drücken der MODE-Taste wird die jeweils nächste

Funktion angezeigt. Im Display wird die aktuell eingestellte Funktion angezeigt und das entsprechende Symbol blinkt.

Mit den UP (Aufwärts) - und DOWN- (Abwärts) Tasten ändern Sie die

Einstellung. Speichern Sie diese durch Drücken der PTT- oder

MODE-Taste, bzw. warten Sie 5 Sek. ohne eine Taste zu betätigen. Wenn

9

während 5 Sek. keine Taste betätigt wird, kehrt das Gerät automatisch in den Stand-by-Modus zurück.

Display Funktion

CTCSS-Untercode einstellen

Einstellung

1 bis 50, Aus

DCS-Untercode einstellen

Freisprechmodus (VOX)

Dual Watch Modus

Roger Beep aktivieren

Tastentöne aktivieren

Rufton (Call) ändern-

Squelch Level

1 bis 104, Aus

1 bis 5, Aus

1 bis 8, Aus

An, Aus

An, Aus

1 bis 5, Aus

1 to 15, Auto, Aus

Funktionsmodus – Advanced Mode (erweiterte Funktionen)

Im Advanced Modus können Sie zusätzliche Vorzugseinstellungen speichern oder Features aktivieren (siehe Funkgeräteeinstellungen). In den Advanced

Modus gelangen Sie, wenn Sie während des Einschaltens die MON- und

SCAN-Tasten gedrückt halten. Mit der MODE-Taste blättern Sie dann durch die einzelnen Funktionen. Im Display wird die aktuell eingestellte Funktion angezeigt und das betreffende Symbol blinkt.

Mit den UP- und DOWN-Tasten ändern Sie die Einstellung. Zum Speichern drücken Sie die PTT- oder MODE-Taste, bzw. warten 5 Sek. ohne eine Taste zu betätigen. Wenn während 5 Sek. keine Taste betätigt wird, kehrt das Gerät automatisch in den Stand-by-Modus zurück. Beim einfachen Einschalten ohne Drücken irgendwelcher Tasten geht das Gerät automatisch in den

USER MODE.

Display Funktion Einstellung

CTCSS-Untercode einstellen 1 bis 50, Aus

DCS-Untercode einstellen 1 bis 104, Aus

Scan Pause Timer einstellen 1,2,3,5,10,15,20,30,

45,60,Aus

10

Freisprechmodus (VOX)

BCLO – Sperren eines belegten

Kanals

Priority Channel einstellen

Priority Scan Time einstellen

Dual Watch einstellen

Roger Beep aktivieren

Tastentöne aktivieren

1 bis 5, Aus

Carrier,CT, DT, Aus

1 bis 8

1 bis 5, Aus

1 bis 8, Aus

An, Aus

An, Aus

Ruftonmelodie (Call) ändern

Clone Parameter einstellen

Squelch Level

Funkgeräteeinstellungen

1 bis 5, Aus

Send, Receive, Aus

1 to 15, Auto, Aus

Lautstärke

Einstellung der Lautstärke erfolgt über den ON/ Off- Drehregler. Um die Lautstärke zu erhöhen, drehen Sie den Regler im Uhrzeigersinn, zum Vermindern der Lautstärke, entgegen dem Uhrzeigersinn.

Kanalwahl

Dieses Funkgerät sendet und empfängt wahlweise auf einem der 8 lizenzfreien PMR446 Kanäle. Um mit anderen PMR446-Funkgeräten zu kommunizieren, müssen alle Geräte auf den gleichen Kanal und CTCSS-Code eingestellt werden. Zum Kanalwechsel drücken Sie die UP- oder DOWN-Taste, während sich das Funkgerät im Stand-by Modus befindet.

Sendeleistung

Ihr Gerät sendet normalerweise mit voller Leistung (500 mW abgestrahlter

Leistung) und zeigt dies im Display mit Hi an. Im Nahbereich können Sie viel

Strom sparen, wenn Sie Ihr Gerät auf niedrige Leistung schalten.

Drücken Sie die PTT Taste, halten Sie diese gedrückt und tippen die UP oder

DOWN Taste an. Das ICON Hi verschwindet, das Gerät sendet jetzt mit

11

geringerer Leistung und kürzerer Reichweite, aber mit erheblich weniger

Stromverbrauch. Das Zurückschalten auf Hi geht genauso.

Privat-Codes / Unterkodierungen (CTCSS und DCS Codes)

Dieses Funkgerät verfügt über 50 analoge Untercodes (auch CTCSS-Codes oder Unterkodierungen genannt), sowie 104 Digitale Privat-Codes (auch

DCS-Codes genannt)

Es kann nur eine Art von Unterkodierung pro Kanal eingestellt werden. Bei

Auswahl eines Digitalen Untercodes (DCS) wird der Analoge Untercode

(CTCSS) überschrieben. Sollte das PMR446-Funkgerät des

Gesprächspartners über keine oder weniger Unterkodierungsmöglichkeiten verfügen, müssen Sie Ihre CTCSS- und DCS-Codes auf OFF bzw. eine

Codierung zwischen 01 bis 38 schalten.

Bitte beachten Sie, dass Unterkodierungen nicht verhindern, dass andere

Ihre Gespräche mithören können. z.B. im Monitor Mode kann man jedes

Funkgespräch mithören. Mit der Codierung erreichen Sie lediglich, dass Sie und Ihre Partner nicht jedes fremde Gespräch mithören müssen.

Einstellung eines analogen Untercodes (CTCSS)

Drücken Sie die MODE-Taste (1 x aus der Ausgangsstellung) , bis das

CTCSS-Symbol und Codenummer blinken. Mit den UP- oder DOWN-Tasten wählen Sie den gewünschten Code. Zum Speichern drücken Sie die PTT- oder MODE-Taste oder warten 5 Sek. ohne eine Taste zu betätigen. Das

CTCSS-Symbol erscheint auf dem Display, solange ein analoger Untercode aktiviert ist.

Einstellung eines Digitalen Untercodes (DCS)

Drücken Sie die MODE-Taste so oft (aus der Grundstellung 2 x), bis das

DCS-Symbol und Codenummer blinken. Mit UP- oder DOWN wählen Sie den gewünschten Code. Zum Speichern drücken Sie die PTT- oder

MODE-Taste oder warten 5 Sek. ohne eine Taste zu betätigen. Das

DCS-Symbol erscheint auf dem Display, solange ein digitaler Untercode aktiviert ist.

Scan Pause Timer (nur im Advanced Mode!)

Mit dem Scan Pause Timer können Sie während des Scans (Suchlauf) die

Verweildauer auf einem aktiven Kanal variieren, von 1 Sek. bis 60 Sek. bzw.

Aus (Off). Bei abgeschaltetem Timer (Off) bleibt der Empfang auf dem gefundenen Kanal, bis kein Signal mehr empfangen wird.

Um die Scan Pause Time (Verweildauer) einzustellen, drücken Sie die

MODE-Taste mehrmals ( 3 x aus Ausgangsstellung), bis SC im Display erscheint. Mit UP- und DOWN wählen Sie die gewünschte Einstellung. Zum

12

Speichern der Auswahl drücken Sie die PTT- oder MODE-Taste oder warten

Sie 5 Sek. ohne eine Taste zu bestätigen.

Freisprechfunktion (VOX/Sprachsteuerung)

Bei aktiviertem VOX-Modus sendet das Funkgerät automatisch, sobald das

Mikrofon Ihre Stimme (oder ein anderes Geräusch) empfängt. VOX kann entweder mit dem internen Mikrofon, oder einem optional erhältlichen externen

Mikrofon/Headset genutzt werden. Um unerwünschtes Senden durch evtl.

Hintergrundgeräusche zu vermeiden, können Sie die Empfindlichkeit des

Mikrofons in fünf Schritten einstellen.

Drücken Sie dazu die MODE-Taste so oft (aus dem Normalmode 3 x), bis das

VOX-Symbol erscheint und die aktuelle Einstellung blinkt. Mit UP und DOWN stellen Sie den Empfindlichkeitslevel ein (5 ist die empfindlichste Einstellung).

Zum Speichern der Auswahl drücken Sie die PTT- oder MODE-Taste oder warten Sie 5 Sek. ohne eine Taste zu betätigen.

Um den VOX-Modus zu aktivieren, bzw. zu deaktivieren, halten Sie die

MODE-Taste etwas länger gedrückt , bis das VOX-Symbol auf dem Display erscheint. bzw. erlischt.

Hinweis: Der VOX-Modus kann nur aktiviert werden, wenn vorher die

Empfindlichkeitslevel auf einen der Werte 1 bis 5 eingestellt wurde.

Busy Lock Out (BL) Modus (Sender sperren bei belegtem Kanal)

Diese Funktion ist nur im Advanced Mode verfügbar. Der eingeschaltete

BL-Modus verhindert, dass Sie senden können, solange ein Signal empfangen wird. Außer oFF gibt es drei Einstellmöglichkeiten:

a. Carrier only (CA) (Untercode wird nicht berücksichtigt)

Das Senden ist gesperrt, solange Sie ein Signal auf dem gleichen Kanal empfangen, egal welcher Untercode benutzt wird.

b. Correct Tone (CT) (Gleicher Untercode)

Das Senden ist gesperrt, solange Sie ein Signal auf dem gleichen Kanal empfangen, das den gleichen Untercode benutzt, den Sie auf Ihrem

Funkgerät eingestellt haben.

c. Different Tone (DT) (anderer Untercode)

Das Senden ist gesperrt, solange Sie ein Signal auf dem gleichen Kanal empfangen, das jedoch einen anderen als den von Ihnen eingestellten

Untercode benutzt.

Um den BL Modus zu aktivieren und einzustellen, drücken Sie die

MODE-Taste so oft, bis das BL-Symbol auf dem Display erscheint und die aktuelle Einstellung blinkt. Mit den UP- und DOWN-Tasten wählen Sie die

13

gewünschte Einstellung und speichern mit der PTT- oder MODE-Taste, bzw. warten 5 Sek. ohne eine Taste zu drücken. Durch Wählen der Einstellung

„oFF“ deaktivieren Sie den Modus. Bei aktiviertem BL-Modus erscheint das

BL Symbol auf dem Display.

Priority Channel Mode (Vorzugskanal)

(Nur im Advanced Modus!) Ein schneller Zugriff auf einen vorab eingestellten Priority Channel (Vorzugskanal) ist durch kurzes Drücken der

Tastensperre-Taste (Keypad Lock) möglich. Dieser kann als Zweitkanal genutzt werden.

Um einen Priority Channel einzuspeichern, drücken Sie die MODE-Taste so oft (6 x vom Ausgangspunkt im Advanced Mode aus) , bis das Priority

Channel-Symbol auf dem Display erscheint und die aktuelle Einstellung blinkt. Mit UP und DOWN wählen Sie die gewünschte Einstellung und speichern mit der PTT- oder MODE-Taste, bzw. warten 5 Sek. ohne eine

Taste zu drücken. Das Priority Channel-Symbol auf dem Display zeigt an, dass ein Priority Channel gespeichert wurde.

Priority Channel Scan Timer (Vorzugskanal Suchlauf Timer)

Nachdem ein Priority Channel gespeichert wurde, drücken Sie die

SCAN-Taste um den Suchlauf zu starten. Der Priority Channel Suchlauf ist

ähnlich dem Kanalsuchlauf, nur dass hier ein Vorzugskanal zusätzlich zu den anderen Kanälen abgesucht wird. Sie können je nach Bedarf einstellen, wie oft der Vorzugskanal durchsucht wird.

Um die Priority Channel Scan Time einzustellen, drücken Sie die

MODE-Taste so oft, bis das Priority Channel Scan Time-Symbol auf dem

Display erscheint und die aktuelle Einstellung blinkt. Mit den UP- und

DOWN-Tasten wählen Sie die von Ihnen gewünschte Priority Channel Scan

Time von „1“ (sehr häufig) bis „5“ (selten) und speichern mit der PTT- oder

MODE-Taste, bzw. warten 5 Sek. ohne eine Taste zu drücken.

Jede Zahl verlängert die Scan Time um eine halbe Sekunde, so dass z.B. die Einstellung “4” bedeutet, dass der Vorzugskanal (Priority Channel) alle 2

Sekunden auf empfangene Signale durchsucht wird. Die Einstellung

„1“ bedeutet, dass das Funkgerät den Vorzugskanal abwechselnd zu den anderen Kanälen durchsucht (Kanal 1 -- Vorzugskanal -- Kanal 2 --

Vorzugskanal -- Kanal 3 – Vorzugskanal usw.)

Dual Watch Modus (Zweikanalüberwachung)

Der Dual Watch Modus ermöglicht es Ihnen, zwei Kanäle gleichzeitig zu

überwachen, einen Hauptkanal, sowie den Dual Watch Kanal. Wenn ein

Signal auf einem dieser beiden Kanäle empfangen wird, hält das Gerät für 5

14

Sekunden an, bevor es dann wieder auf den anderen Kanal umschaltet..

Um Dual Watch zu aktivieren, müssen Sie einen Kanal (siehe unter

Funkgeräteeinstellung – Kanalwahl) einstellen. Um den Dual Watch Kanal auszuwählen, drücken Sie die MODE-Taste so oft (im Normalmode 4 x) , bis das Dual Watch Symbol auf dem Display erscheint und die aktuelle

Einstellung blinkt. Mit UP und DOWN wählen Sie den von Ihnen gewünschten Dual Watch Kanal und speichern mit der PTT- oder

MODE-Taste, bzw. warten 5 Sek. ohne eine Taste zu drücken. Der Dual

Watch Kanal ist nun aktiviert und auf dem Display erscheint das Dual Watch

Symbol. Zum Deaktivieren drücken Sie die SCAN- Taste.

Wenn Sie die PTT-Taste drücken, während Sie ein Signal im Dual Watch

Modus empfangen, sendet das Funkgerät auf dem gerade aktiven Kanal, der auf dem Display angezeigt wird. Wenn Sie die PTT-Taste drücken, ohne dass ein Signal empfangen wird, sendet das Gerät im Hauptkanal.

Roger Beep (Durchsage-Ende)

Der Roger Beep ist ein kurzer Signalton, der automatisch am Ende Ihrer

Mitteilung beim Empfänger ertönt, um anzuzeigen, dass Ihre Mitteilung beendet ist. Sie können den Roger Beep je nach Bedarf aktivieren oder deaktivieren.

Um die Einstellung zu ändern, drücken Sie die MODE-Taste so oft (im

Normalmode 5 x) bis das Roger Beep Symbol auf dem Display erscheint und die aktuelle Einstellung blinkt. Mit den UP- und DOWN-Tasten wählen

Sie den von Ihnen gewünschte Einstellung und speichern mit der PTT- oder

MODE-Taste, bzw. warten 5 Sek. ohne eine Taste zu drücken. Bei aktiviertem Roger Beep erscheint das Roger Beep Symbol auf dem Display.

Tastentöne

Bei aktivierten Tastentönen ertönt bei jedem Drücken einer Taste ein kurzer

Quittungston. Diese Funktion kann nach Belieben ein- oder ausgeschaltet werden. Hierfür drücken Sie die MODE-Taste so oft (im Normalmode 6 x), bis das Tastenton-Symbol auf dem Display erscheint. Mit UP und DOWN wählen Sie die gewünschte Einstellung und speichern mit der PTT- oder

MODE-Taste, bzw. warten 5 Sek. ohne eine Taste zu drücken. Bei aktivierten Tastentönen erscheint auf dem Display das Tastenton-Symbol.

Time Out Timer (TOT) Sendezeitbegrenzung

Die TOT-Funktion (nur im Advanced Modus!) begrenzt die maximal erlaubte kontinuierliche Sendezeit des Funkgeräts. Wird die PTT Taste zu lange gedrückt, wird bei Erreichen der eingestellten Zeit die PTT-Taste automatisch wieder gelöst.

Um die TOT-Funktion zu aktivieren, bzw. die Dauer der erlaubten Sendezeit einzustellen, drücken Sie die MODE-Taste so oft ( 11 x ) , bis das

15

TOT-Symbol auf dem Display erscheint. Mit UP und DOWN wählen Sie die gewünschte Einstellung und speichern mit der PTT- oder MODE-Taste, bzw. warten 5 Sek. ohne eine Taste zu drücken. Bei aktivierter TOT-Funktion erscheint das TOT-Symbol auf dem Display.

Rufton (Call)

Um Ihre Partner auf Ihre Mitteilung aufmerksam zu machen, können Sie einen Rufton senden, indem Sie die PTT-Taste in kurzem Abstand zweimal drücken.

Es können fünf verschiedene Rufton-Melodien eingestellt werden, bzw. ganz ausgeschaltet werden.

Um die Melodie zu ändern, drücken Sie die MODE -Taste so oft (im

Normalmode 7 x), bis auf dem Display „CA“ erscheint. Mit UP und DOWN wählen Sie die gewünschte Einstellung und speichern mit der PTT- oder

MODE-Taste, bzw. warten 5 Sek. ohne eine Taste zu drücken.

Clonefunktion zum Kopieren einer kompletten Geräteeinstellung

Die Einstellungsparameter Ihres Funkgerätes (außer der Identitätskennung) können von einem Tectalk Pro zum anderen übertragen werden. Hierfür benötigen Sie das TCC-1000 Cloning-Kabel (optional erhältlich). Diese

Funktion erreichen Sie nur im Advanced Mode.

• Platzieren Sie die beiden Funkgeräte nebeneinander und stellen

Sie die Verbindung anhand des Übertragungskabels her.

• Schalten Sie das Funkgerät, von dem aus die

Einstellungsparameter übertragen werden sollen, ein (das

Hauptgerät). Drücken Sie die MODE-Taste so oft ( vom

Startpunkt des Advanced Mode aus 13 x), bis auf dem

Display „CL“ erscheint. Mit der UP- oder DOWN-Taste wählen Sie „OUT“ und bestätigen mit der PTT- oder

MODE-Taste, bzw. warten 5 Sek. ohne eine Taste zu betätigen.

• Schalten Sie nun das Funkgerät ein, das die Einstellungsparameter des anderen erhalten soll (das Empfangsgerät). Drücken Sie die

MODE-Taste so oft, bis auf dem Display „CL“ erscheint. Mit UP oder DOWN wählen Sie „IN“ und bestätigen mit der PTT- oder

MODE-Taste, bzw. warten 5 Sek. ohne eine Taste zu betätigen.

Die LED leuchtet nun grün, was bedeutet, dass das Gerät bereit ist, die Einstellungsdaten zu empfangen.

• Drücken Sie nun die PTT-Taste des Hauptgerätes, während die

LED des Empfangsgerätes grün leuchtet. Diese erlischt nun und es

16

ertönt ein kurzer Bestätigungston.

Sollte die Übertragung nicht erfolgreich verlaufen sein, ertönt vom

Empfangsgerät ein Warnungston und die LED bleibt grün. Wiederholen Sie den letzten Schritt , bis ein Bestätigungston ertönt.

Sollten mehrere Versuche der Übertragung fehlschlagen, starten Sie die

Übertragung neu ab dem ersten Schritt.

• Wenn die Übertragung erfolgreich abgeschlossen wurde, schalten

Sie beide Funkgeräte aus und entfernen Sie das

Übertragungskabel. Schalten Sie nun das „Empfangsgerät“ ein, so verfügt nun über die gleichen Einstellungsparameter wie das andere Funkgerät.

Einstellung des Squelch Levels (Rauschunterdrückung)

Um den Squelch Level einzustellen, drücken sie die MON (Squelch)-Taste

kurz. Die aktuelle Squelch-Einstellung blinkt. Mit den UP- und Down-Tasten wählen Sie die gewünschte Einstellung und bestätigen mit der PTT-Taste, bzw. warten 5 Sek. ohne eine Taste zu betätigen.

Es stehen 15 Squelch Level zur Auswahl, wobei „1“ am empfindlichsten ist

(fast offen) und „15“ am unempfindlichsten (geschlossen). „Auto“ ist die optimalste werksmäßige Einstellung und bei „oFF“ ist der Empfang vollständig offen, wobei ständiges Rauschen zu hören ist, solange niemand sendet.

Monitor

Anhand der Monitor-Funktion können Sie schnell prüfen, ob auf dem aktuellen Kanal Funkbetrieb stattfindet, ohne Berücksichtigung von evtl.

Untercodes. Die Funktion ist ähnlich der Einstellung „Squelch OFF“ und

17

dient auch zum vorübergehenden Überbrücken der Rauschsperre, falls der

Empfang so schwach ist, dass Unterbrechungen auftreten.

Um die Monitorfunktion zu aktivieren bzw. zu deaktivieren, drücken sie die

MON (Squelch)-Taste ca. 2 Sek. lang. Auf dem Display erscheint das

Monitor-Symbol, wenn die Monitorfunktion aktiv ist. Normalerweise ist jetzt ein ständiges Hintergrundrauschen zu hören.

Display- & Tastaturbeleuchtung

Die Display- und Tastaturbeleuchtung schaltet sich bei Tastenbetätigung

(außer PTT-Taste) für 5 Sek. ein.

Kanalsuche

Die Kanalsuche dient zur Suche von Kanälen mit laufendem Funkbetrieb.

Um die Kanalsuche zu aktivieren, drücken sie die SCAN-Taste kurz. Das

Scan-Symbol erscheint auf dem Display, wenn die Kanalsuche aktiv ist. Die

Kanalsuche wird nur durch Deaktivieren der Scanfunktion beendet. Das

Funkgerät durchsucht alle 8 Kanäle. Wenn ein aktiver Kanal (= Kanal mit laufendem Funkbetrieb) gefunden wird, verweilt das Gerät auf diesem Kanal, solange, wie der Scan Pause Timer eingestellt wurde. Wenn Sie die

PTT-Taste drücken, während das Funkgerät auf einem aktiven Kanal verweilt, wird Ihre Nachricht auf diesem Kanal gesendet. Der Suchlauf wird nach ca. 15 Sek. fortgesetzt. Um den Suchlauf sofort fortzusetzen, drücken

Sie die UP- oder DOWN-Taste. Durch Drücken der PTT-Taste während des

Suchlaufs kehren Sie automatisch zum ursprünglichen Kanal zurück.

CTCSS/DCS-Untercode Suchlauf

Mit dem CTCSS/DCS-Untercode-Suchlauf können Sie feststellen, ob auf dem aktuellen Kanal mit Untercodes gesendet wird. Um diesen Suchlauf zu starten, drücken Sie die MODE-Taste so oft, bis die CTCSS bzw. DCS

Nummer auf dem Display blinkt. Dann drücken Sie die SCAN-Taste kurz.

Das Scan-Symbol beginnt zu blinken. Das Funkgerät durchsucht nun auf diesem Kanal alle 50 CTCSS- und 104 DCS-Codes. Wenn ein aktives

Signal entdeckt wurde, verweilt das Gerät 5 Sek. lang auf dieser Position.

Durch Drücken der PTT-Taste während dieser Verweildauer sendet Ihr

Funkgerät automatisch gleich mit diesem gefundenen Untercode, so dass

Sie dem so gefundenen Gerät auch gleich antworten können.

Batterieanzeige

Das Batteriesymbol zeigt an, wenn der Akku-Ladezustand sich dem Ende

18

neigt und wieder aufgeladen werden sollte. Lesen Sie die Hinweise zum

Aufladen des Akkus.

Energiesparmodus

Um Strom zu sparen, wechselt das Funkgerät automatisch in den

Energiesparmodus, wenn es längere Zeit nicht betätigt wurde oder nichts empfangen hat (nicht einstellbar).

Tastensperre

Um die Tastensperre zu aktivieren, halten Sie die rote KEYPAD LOCK-Taste ein paar Sekunden gedrückt. Auf dem Display erscheint bei blockiertem

Tastenfeld das Schlüssel-Symbol, was anzeigt, dass alle Tasten außer der

Sendetaste gegen zufällige Bedienung blockiert sind. (Das spätere wiederfreigeben der Tasten geht wieder genauso wie oben beschrieben)

19

Fehlerbehebung

Bei evtl. auftretenden Problemen mit dem Tectalk PRO-R1 prüfen Sie bitte zuerst den Ladezustand des Akkus, da ein schwacher Akku verantwortlich sein kann für Übertragungsprobleme, Reichweitenprobleme oder schlechte

Übertragungsqualität. Danach prüfen Sie anhand der Bedienungsanleitung, bzw. auf dem Display, ob nicht versehentlich Funktionen aktiviert wurden, wie z.B. VOX , Tastensperre oder nicht zur Gegenstation passende

Untercodes. Wenn dies das Problem nicht behebt, gehen Sie folgendermaßen vor:

1) Schalten Sie das Funkgerät aus.

2) Halten Sie die MODE- und PTT-Taste gedrückt.

3) Schalten Sie das Funkgerät wieder ein.

Dieses Verfahren setzt alle Einstellung des Funkgerätes auf die werksmäßigen Einstellungen (Reset) zurück und löst nach unserer

Erfahrung die meisten Probleme.

Sollte dies nicht der Fall sein, wenden Sie sich bitte an Ihren Fachhändler

Er kann Ihnen die Funktionen des Gerätes ausführlich erklären.

Unsere Technische Beratungshotline unter

0900 1234 222 ist gebührenpflichtig (0.69 Euro / Minute aus dem deutschen Festnetz bzw.

1.49 Euro/Minute aus deutschen Mobilfunknetzen

Kostenlos ist unser e-mail service für Ihre Anfragen unter [email protected]

Auch unsere Service-Homepage

www.hobbyradio.de

hält Tipps und Informationen für Sie bereit. Besonders wichtig: Die jeweils neuesten Unterlagen über die Benutzung Ihres Geräts in anderen Ländern sowie etwa geänderte Gerätepapiere, wie unsere Konformitätserklärung finden Sie ebenfalls dort.

Für Reparaturen und Ersatzteilbestellungen wenden Sie sich bitte an unseren

Reparaturservice unter Telefon: 06103 9481 22 bzw per Fax an: 06103 9481 60

20

Gesetzliche Gewährleistung von 2 Jahren nach Kaufdatum

Der Verkäufer dieses Geräts gewährt Ihnen eine gesetzliche Gewährleistung von zwei Jahren nach Kaufdatum des Geräts. Diese Gewährleistung umfasst alle Fehler, die durch defekte Bauteile oder fehlerhafte Funktionen innerhalb der Gewährleistungsfrist auftreten sollten, nicht jedoch Fehler, die auf normaler Abnutzung beruhen, wie z.B. verbrauchte Akkus, Kratzer im

Display, Gehäusedefekte, abgebrochene Antennen, verbrauchte Glühbirnen sowie Defekte durch äußere Einwirkung, wie z.B. Korrosion, Überspannung durch unsachgemäße externe Spannungsversorgung oder Verwendung ungeeigneten Zubehörs. Ebenso sind Fehler von der Gewährleistung ausgeschlossen, die auf nicht bestimmungsgemäßen Umgang mit dem

Gerät beruhen.

Bitte wenden Sie sich bei Gewährleistungsansprüchen unmittelbar an den

Händler, bei dem Sie das Gerät erworben haben. Der Händler wird Ihr Gerät entweder reparieren oder austauschen, oder er wird Ihnen eine für das

Gerät spezialisierte Serviceadresse nennen.

Im Zweifelsfalle wenden Sie sich bitte an unsere Hotline. Falls Sie Ihr Gerät einschicken, vergessen Sie Ihre Kaufquittung als Nachweis über das

Kaufdatum nicht und beschreiben Sie bitte den aufgetretenen Fehler möglichst genau.

Rechtliche Hinweise und CE Declaration

Rechtliche Hinweise auf zur Zeit der Drucklegung noch geltende

Betriebseinschränkungen (ohne Gewähr):

Das Funkgerät ist in allen EU Staaten (incl. der neuen Mitgliedsstaaten) und der Schweiz, Liechtenstein, Norwegen und Island anmelde- und gebührenfrei zu benutzen.

Ausnahme: Italien: Hier wird für PMR 446 Funkgeräte für in Italien

gemeldete Personen eine einmalige Anmeldegebühr erhoben, auf Reisen sind PMR446 Geräte jedoch für Besucher frei benutzbar.

Osteuropa: Bitte erkundigen Sie sich ggf. vor einer Reise, denn die R&TTE

Direktive, nach der das Gerät in den EU Staaten sonst frei verwendbar ist, gilt z.B. nicht in der Ukraine, Russland und anderen osteuropäischen

Staaten.

21

CE Konformitätserklärung

CE Konformitätserklärung

PMR 446 Sprechfunkgerät

Albrecht Tectalk PRO-R1

Dieses Gerät ist ein Sprechfunkgerät nach dem europäischen PMR 446 Standard. Es ist auf Grund von europäischen Normen und Direktiven (R&TTE: 1995/5/EC,

LVD: 73/23/EEC, EMC: 89/336/EEC) in allen Ländern der

Europäischen Union und anderen nicht EU-Staaten, die jedoch ebenfalls die R&TTE Direktive anwenden, benutzbar.

Das PMR 446 Funksprechgerät Albrecht Tectalk Pro ist nach den Normen

EN 300 296-2 V1.1.1,

EN 301 489-01 V1.6.1 und EN 301 489-05 V1.3.1 sowie EN 60 950 hergestellt und kann in folgenden Ländern benutzt werden:

A, B, BG ,CH, CY, CZ, FL, D, DK, E, EST, F, FIN, GB, GR, H, I, IS, IR, L, LT,

LV, M, N, NL, P, PL, RO, RSM, S, SLO, SK

Lütjensee, 20.2.2007

W. Schnorrenberg

Alan Electronics GmbH

Hinweise: Die jeweils aktuelle Fassung der Konformitätserklärung in deutscher und englischer Sprache ist auf unserem Server unter

http://www.hobbyradio.de hinterlegt. Der Vertrieb in den europäischen

Ländern ist nur gestattet, wenn dem Gerät eine Bedienungsanleitung in der landesüblichen Sprache beigefügt wird.

22

Entsorgungs- und Recycling-Hinweise

Dieses Funkgerät wurde schadstoffarm nach der neuen

Europäischen RoHS Direktive hergestellt. Für eine evtl. spätere

Entsorgung beachten Sie bitte, dass Elektro- und

Elektronikgeräte nicht mehr über den normalen Hausmüll entsorgt werden dürfen, sondern nur noch über die kommunalen

Sammelstellen. Die Abgabe gebrauchter Geräte ist dort für Sie als Benutzer kostenlos, da die Industrie die Entsorgungskosten

übernimmt. Durch die Abgabe bei den kommunalen

Sammelstellen leisten Sie einen wichtigen Beitrag zum

Recycling wertvoller Rohstoffe.

Technische Spezifikationen:

Genutzte PMR 446 Frequenzen (MHz) :

Kanal

Frequenz

Kanal

Frequenz

1

2

3

4

446.00625

446.01875

446.03125

446.04375

5

6

7

8

446.05625

446.06875

446.08125

446.09375

Kanalabstand: 12.5kHz

Stromzufuhr: Li-Ion Akku

CTCSS-Untercodes (in Hz):

Code Freq. Code Freq. Code Freq. Code Freq. Code Freq.

1 67.0 11 97.4 21 136.5 31 192.8 41 165.5

2 71.9 12 100.0 22 141.3 32 203.5 42 171.3

3 74.4 13 103.5 23 146.2 33 210.7 43 177.3

4 77.0 14 107.2 24 151.4 34 218.1 44 183.5

5 79.7 15 110.9 25 156.7 35 225.7 45 189.9

6 82.5 16 114.8 26 162.2 36 233.6 46 196.6

7 85.4 17 118.8 27 167.9 37 241.8 47 199.5

8 88.5 18 123.0 28 173.8 38 250.3 48 206.5

9 91.5 19 127.3 29 179.9 39 69.4 49 229.1

10 94.8 20 131.8 30 186.2 40 159.8 50 254.1

23

DCS-Untercodes:

No Code No Code No Code No Code No Code

22 023 22 13 43 251 64 371 85 532

23 025 23 13 44 252 65 411 86 546

24 026 24 1 4 45 255 66 412 87 565

25 031 25 1 3 46 261 67 413 88 606

26 032 26 14 47 263 68 423 89 612

27 036 27 152 48 265 69 431 90 624

28 043 28 155 49 266 70 432 91 627

29 047 29 156 50 271 71 445 92 631

30 051 30 162 51 274 72 446 93 632

10 053 31 165 52 306 73 452 94 654

11 054 32 172 53 3 1 74 454 95 662

12 065 33 174 54 315 75 455 96 664

13 071 34 205 55 3 5 76 462 97 703

14 072 35 212 56 331 77 464 98 712

15 073 36 223 57 3 2 78 465 99 723

16 074 37 225 58 343 79 466 100 731

17 114 38 226 59 3 6 80 503 101 732

18 115 39 243 60 351 81 506 102 734

19 116 40 244 61 3 6 82 516 103 743

20 122 41 245 62 364 83 523 104 754

21 125 42 246 63 3 5 84 526

© 2007 Alan Electronics GmbH

Daimlerstr. 1 k

D- 63303 Dreieich

www.albrecht-online.de www.alan-electronics.de

Made for Albrecht by TTI

24
