Leuze DCR 202iC FIX-L1-102-R3-F099
Manuals and User Guides for Leuze DCR 202iC FIX-L1-102-R3-F099. We found 18 manuals for free downloads 操作手册, 快速入门指南
下面您将找到 Leuze electronic DCR 202i 条码阅读器的简要信息。该条码阅读器是一款基于相机的高性能设备，能够识别各种一维码、二维码和 DataMatrix 码。它具备宽广的景深、高速解码能力、参考码比较和代码质量分析功能。设备集成 RS232/RS422 和以太网接口，并提供四个可编程控制输入/输出端，支持通过直观的 webConfig 工具进行配置，适用于多种工业应用场景。
Key Features
解码一维码、堆叠码和二维码
最大景深和读取间距约为 40 毫米至 800 毫米
高物体移动速度和解码性能，每 10 次解码最高可达 7 米/秒
参考码比较功能，支持正则表达式
根据 ISO/IEC 15415 或 ISO/IEC 15416 进行代码质量分析
内置 RS 232、RS 422 和以太网过程接口
四个可编程控制输入/输出端
可选配坚固的不锈钢外壳（防护等级 IP 67/69K）
内置红色 LED 照明和绿色反馈 LED
基于网络的 webConfig 工具进行配置，无需额外软件

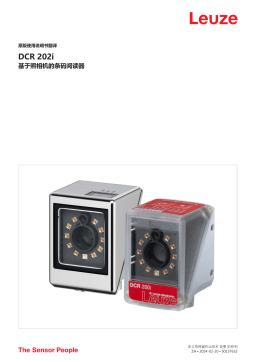

Pages: 103 Leuze DCR 202iC FIX-L1-102-R3-F099 操作手册
Brand: Leuze Category: Measuring, testing & control Size: 2 MB
Languages: 中文
Open manualOther manuals and documents
Frequently Answers and Questions
如何安装 Leuze electronic DCR 202i 条码阅读器？
DCR 202i 条码阅读器可通过设备背面的 M4 固定螺纹、侧面的 M4 固定螺纹、装配系统 BTU 320M-D12、安装支架 BT 320M 或安装支架 BTU 320M-D12-RL70 进行安装。选择安装位置时，请考虑条码尺寸、位置公差、读取间距并避免全反射和强外部光线影响。
条码阅读器提供了哪些相机运行模式？
DCR 202i 提供了多种相机运行模式，包括单触发器模式（拍摄单幅图像解码）、阅读触发控制（在时间窗口内采集和解码代码）、突发模式（通过触发信号快速连续接收多幅图像）、演示模式（当图像区域发生改动时拍摄并解码）以及空转模式（持续拍摄和分析图像，无需外部触发）。
如何进行电气连接？
条码阅读器通过一个 A 编码的 12 针 M12 插头 PWR/SWIO 连接电源（18 V … 30 V DC）、控制输入/输出端以及 RS 232/RS 422 接口。以太网连接则通过一个 D 编码的 4 针 M12 插口 HOST 实现。所有连接都应确保正确的功能接地，并且连接器和顶盖拧紧以满足防护等级要求。
参考码比较的功能是什么？
参考码比较功能将当前解码结果与预先保存的参考码进行比对。您可以通过 webConfig 工具、主机接口在线命令、数字控制输入端信号或设备控制面板上的示教功能输入新的参考码。该功能支持精确匹配，也可以使用正则表达式进行部分比较。
如何使用 Leuze electronic webConfig 工具配置设备？
webConfig 工具是一个基于网络的配置界面，允许通过 PC 配置条码阅读器的所有参数。它提供安装向导功能，简化配置步骤，并支持设置照明时间、代码类型、位数以及记忆参考码等。您可以通过该工具激活或禁用延迟时间、调整灵敏度，并选择不同的相机运行模式和解码控制系统。
代码质量分析是如何工作的？
代码质量分析功能根据 ISO/IEC 15416（针对一维码）或 ISO/IEC 15415（针对二维码）标准评估条码和二维码的质量，将其评级为 A 到 F（A 为高质量，F 为低质量）。该功能可以确定符号对比度、调制、可解码性等单个特征，并可设置最低质量要求，通过接口或控制输出端输出结果。
