삼성 팩시밀리엔 믿을 수 있는

삼성정품 소모품을 사용하세요!

● 소모품 통신판매 안내(VMS) 080-023-8484 (전화비 무료)

전화 한 통이면 OK! 24시간 접수, 24시간내 신속, 정확,

무료배달

● 유사품(재생품) 사용으로 인한 제품손상에 대한 품질

및 A/S 책임을 지지 않습니다.

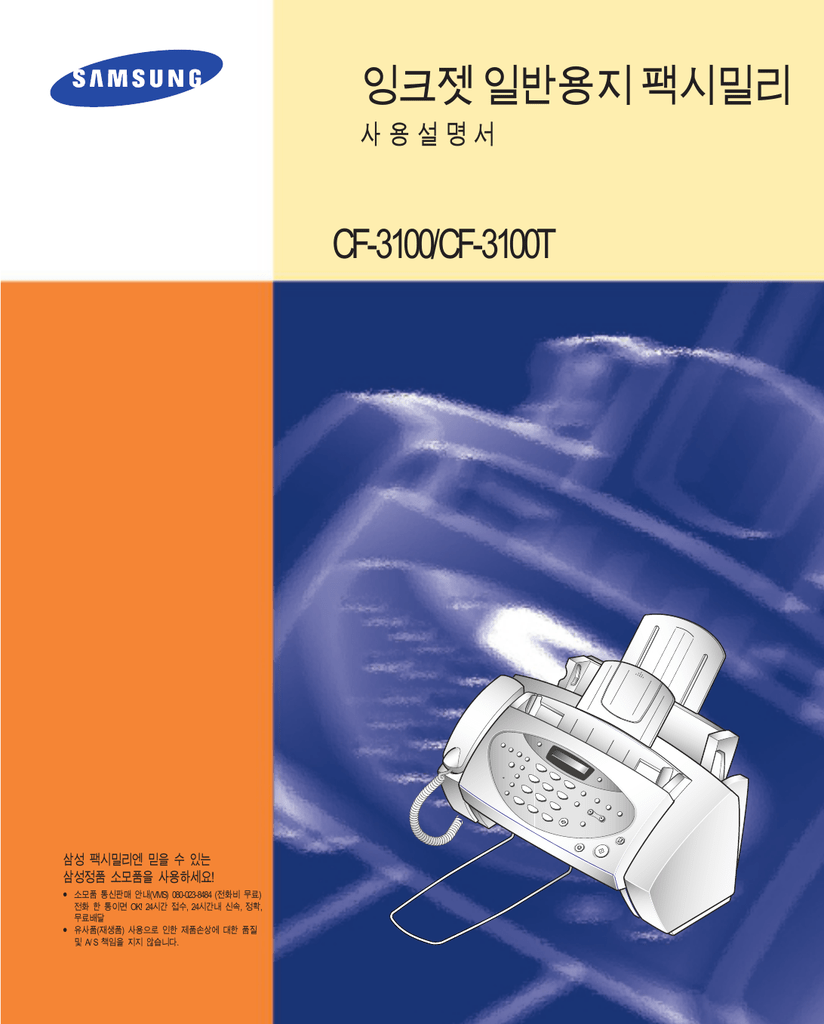

잉크젯 일반용지 팩시밀리

사 용 설 명 서

CF-3100/CF-3100T

A1

차례

준비편

기본 사용편

활용편

제품 소개 ............................................................................. 4

앞에서 보기 ...................................................................... 4

부속품 ............................................................................... 4

내부모습 보기 .................................................................. 5

조작판 ............................................................................... 6

건전지 연결

- CF-3100T만 적용

............................................. 1.1

부속품 끼우기 ................................................................. 1.2

전화선, 전원 연결 ........................................................... 1.4

종이 넣기 ......................................................................... 1.6

잉크 카트리지 넣기 ........................................................ 1.8

소리 크기 조절 ................................................................ 1.10

전화벨 소리 조절하기 ................................................. 1.10

스피커 소리 조절하기 ................................................. 1.10

팩스번호와 이름 넣기 .................................................... 1.11

이름 넣는 방법 ............................................................. 1.12

날짜와 시각 맞추기 ........................................................ 1.13

보내는 문서 (또는 복사 원본)를 넣는 방법 .................. 2.1

보내는 문서, 복사 원본 이렇게 준비하세요. ................ 2.2

정밀도안, 사진등을 보낼 때 .......................................... 2.3

글자 및 선이 가는 문서를 보낼 때 ................................ 2.3

흐린원고, 진한원고, 사진등을 보낼 때 ........................ 2.3

복사하기 .......................................................................... 2.4

간단하게 한장 복사하는 방법 .................................... 2.4

선택기능을 사용하여 복사하는 방법 ........................ 2.5

팩스 보내기 ..................................................................... 2.6

팩스보내거나 받은 후 바로 상대방과

통화하고 싶을 때 (통화 예약) ........................................ 2.7

팩스받기 .......................................................................... 2.8

내게 맞는 수신방식 선택하기 .................................... 2.8

재다이얼 이용하기 ......................................................... 3.1

마지막으로 통화한 번호로 다시 전화할 때 .............. 3.1

최근에 통화한 번호를 찾아서 걸때 ........................... 3.1

원터치 다이얼 이용하기 ................................................ 3.2

등록방법 ....................................................................... 3.2

사용하기 ....................................................................... 3.2

등록되어 있는 번호 검색하여 사용하기 ................... 3.3

단축다이얼 이용하기 ..................................................... 3.4

등록방법 ....................................................................... 3.4

사용하기 ....................................................................... 3.4

자동 응답기편

(CF-3100T만 적용)

여러개의 단축번호를

그룹으로 묶어 기억시켜 두기 ....................................... 3.5

등록방법 ....................................................................... 3.5

사용하기 ....................................................................... 3.5같

은 문서를 여러 장소로 보내기 ...................................... 3.6

팩스 예약하기 ................................................................. 3.7

폴링 .................................................................................. 3.8

폴링으로 팩스 받기 ..................................................... 3.8

폴링으로 팩스 보내기 ................................................. 3.8

각종 정보가 기록되어 있는 리포트 인쇄하기 ................. 3.9

출력방법 ....................................................................... 3.9

리포트 종류 .................................................................. 3.9

시스템 설정상태 바꾸기 ................................................ 3.10

변경할 수 있는 기능의 종류 ....................................... 3.10

기억된 정보 지우기 ........................................................ 3.13

지울 수 있는 항목 ........................................................ 3.13

인사말 녹음하기 ............................................................. 4.1

자동응답 모드 선택 ........................................................ 4.2

응답기능 설정/해제 ..................................................... 4.2

녹음된 메세지 듣기/지우기 ........................................... 4.3

응답모드의 여러가지 선택기능 .................................... 4.4

외출지에서 원격제어하기 ............................................. 4.8

관리 및 부록편

인쇄상태가 나쁠 때 청소하기 ....................................... 5.1

헤드 청소 하기 ............................................................. 5.1

흑백기준값 조정하기 .................................................. 5.1

잉크 카트리지 갈아 끼우기 ........................................... 5.2

이런 글이 화면에 나타날 때 .......................................... 5.4

인쇄상태가 좋지 않을 때 ............................................... 5.9

종이가 제대로 들어가지 않을 때 .................................. 5.14

이런 이상이 생기면 ........................................................ 5.16

제품의 사양 ..................................................................... 5.19

안전을 위한 주의사항 .................................................... 5.20

알아두기 .......................................................................... 5.22

제품보증서

이 기기는 업무용으로 전자파적합등록을 한 기기로서 주거지역에서는 물론 모든

지역에서 사용할 수 있습니다.

본 제품은 정보통신부 승인을 필하였음.

A2

제품 소개

앞에서 보기

종이폭 조절가이드

문서폭 조절가이드

화면

조작판

( p. 6)

문서가 빠져나와

쌓이는 곳

문서 넣는 곳

종이 넣는 곳

용지레버

받은 문서, 복사된 문서등이

빠져 나오는 곳

A3

부속품

수화기와 연결선

(연결방법 p. 1.2)

잉크 카트리지의 추가구입은 가까운 삼성전자 C&C 대리점이나

서비스 센터 또는 삼성 소모품 전문점에서 구입하세요.

INK-M10

220V 전용

잉크카트리지

(삽입방법 p. 1.8)

전화선

(연결방법 p. 1.5)

전원선

(연결방법 p. 1.4)

내부모습 보기

잉크 카트리지

덮개

조작판 여는 방법

문서 들어가는 쪽으로 손을 넣어

조작판을 들어 올립니다.

덮개 여는 방법

그림의 위치에 손가락을 끼워

들어올립니다.

덮개와 조작판을 닫을 때는 탁! 소리가

날 정도로 눌러서 닫아주세요.

문서 받침대

(설치 방법 p. 1.3)

배출 문서 받침대

(설치 방법 p. 1.2)

건전지

(CF-3100T만 제공 p. 1.1)

다른전화기 연결선

(CF-3100만 제공 p. 1.4)

없거 나 손 된

부속 품이 다구

구입처나 삼성 서비스

센터로 연락하세요.

A4

조작판

화면

날짜, 시각, 수신모드 및

현재 동작 상태를 표시

A5

글자선택

문서상태를 보완하여 팩스를

보내거나 복사할 때 사용

글자선택

CF-3100T만 적용

인사말

인사말 메세지를 녹음하거나 들을 때

녹음지움

녹음된 수신 메세지를 지울 때

재생

녹음된 메세지를 들을 때

응답모드

자동응답상태를 설정하거나 해제할 때

응답모드가 설정되면 버튼에 불이 켜집니다.

새로운 메세지가 녹음되어 있으면 깜박입니다.

(마이크)

인사말 메세지를 녹음할 때

인사말 녹음지움 재생

1

응답모드

2

3

4

5

원터치 다이얼

자주 사용하는 번호를 등록하거나

등록된 번호를 사용할 때

CF-3100T만 적용

되감기 (I◀◀)

메세지 재생중에 누르면 이전 메세지가 재생됨

빨리감기 (▶▶I)

메세지 재생중에 누르면 다음 메세지가 재생됨

1

GHI

4

PQRS

7

AB

2

JK

5

TU

8

특수

0

C

L

V

수기호

3

DEF

MNO

6

WXYZ

9

단축다이얼

수신모드/원고선택

•팩스수신상태를 바꾸고 싶을 때

2초 이상 길게 누르세요.

•어두운 용지로 된 문서, 사진등 원고

상태에 맞추어 전송하고 싶을 때

수신모드/

원고선택

재발신

재다이얼/

포즈

설정

온훅다이얼/

전화번호부/지움

통화예약

단축다이얼

응용팩스

기능 리포트

이동/음량조절

정지

단축번호를 등록하거나

사용할 때

사용안내

복사

시작/입력

START

설정

제품동작에 필요한 기본적인

환경설정상태를 바꾸고 싶을 때

응용팩스기능

팩스고급기능을 설정할 때

리포트/사용안내

송수신, 예약등에 관한 정보나

도움말을 인쇄할 때

재발신

현재 통화상태를 끝내고 연속하여

다른 곳으로 전화를 걸 때

재다이얼/포즈

•최근에 사용한 번호를 재다이얼하고자 할 때

•사설 교환기에 연결되어 있는 경우

포즈(Pause)를 삽입할 때

온훅다이얼/통화예약

•수화기를 들지 않고 번호를 다이얼할 때

•팩스 송•수신중에 통화를 예약할 때

이동/음량조절

•소리의 크기를 조절할 때

•기능을 선택하거나 커서를 이동할 때

전화번호부/지움

•등록한 번호를 찾을 때

•선택한 번호를 지울 때

복사

복사할 때 사용

시작/입력

START

•팩스보낼 때 또는 기능선택시 사용

•용지를 새로 넣었을 때

(정지)

동작을 멈추거나 기능설정을 취소할 때

A6

A7

준비편

건전지 연결

- CF-3100T만 적용

전원이 꺼졌을 때 녹음되어 있는 메세지를 저장하는 기능을 합니다.

본체를 뒤집고 건전지 뚜껑을 열어 주세요.

건전지를 교체할 때에는

수화기가 떨어져 충격을

받을 수 있으니 수화기를

본체에서 분리해 주세요.

9V

건전지를 그림과 같이 연결하세요.

건전지를 넣고 뚜껑을 닫아 주세요.

9V

1.1

부속품끼우기

수화기

를본체밑면에연결하세요.

밑면

배출문서받침대

를끼워주세요. 보내는문서

또는복사원본이읽힌뒤빠져나오면받쳐줍니다.

문서 받침대

를 끼워 주세요.

문서 받침대는 보내는 문서를 받쳐 줍니다.

1.3

전화선, 전원연결

220 V 전원연결

•전원이 연결되면 화면이 켜집니다.

날짜, 시각, 수신모드가 표시되면 준비완료! (대기상태)

전원선

사용중화면에이렇게표시된다면

잉크 카트리지가 들어 있지 않아요.

(잉크 카트리지 넣기 p. 1.8)

종이가 없어요.

종이를 넣은 후 버튼을 누릅니다. ( p. 5.7)

C F - 3 1 0 0만적용

가지고있는일반전화기를함께연결하여

사용하려면이곳에연결

설치장소의선택

직사일광을 피해주세요.

냉난방기기 근처를

피해주세요.

습기가 많은 곳을 피해

주세요.

제품의 통기구를 막지

마세요.

C F - 3 1 0 0만적용

CF-3100 제품을 구입하여 최초로

다른 전화기나 자동응답기를

연결할 경우에는 잭에 붙어있는

커버를 떼어내고 꽂아주십시오.

밑면

양쪽이 모듈라잭( )으로 된

선이 필요합니다.

CF-3100은 제품과 함께 제공

하는 다른 전화기 연결선을

이용하세요.

※CF-3100T 제품은 다른전화기

연결기능이 없으니 커버를

떼어내지 마십시오.

다른전화기 연결선

전화선

전화선연결

전화선이 연결되면

수화기를 들고 발신음을

확인하세요.

종이 넣기

받침대를 빼내세요.

용지 레버를 뒤로 밀고 종이를 넣어주세요.

일반A4 복사용지를사

용하세요.

종이를넣기전에충분히불

거나털어서정전기및이물

질을제거하세요.

종이폭에 맞게 가이드를 조절하세요.

그림과 같이 가이드를

쥐고 조절하세요.

용지 레버를 앞으로 당겨 주세요.

버튼을 누르세요.

너무 많이 넣지 마세요. 2-3장이 동시에 빨려

들어갈 수 있습니다. 한번에 최대 100장까지

넣을 수 있습니다. (적정량:80매 정도)

인쇄될 면이 위로 오도록 넣어 주세요.

1.8

잉크 카트리지 넣기

잉크 카트리지가 들어 있지 않으면 화면에

N O C A R T R I D G E

표시가 나타납니다.

잉크 카트리지의 포장을 벗기고 보호

테이프를 벗겨주세요.

테이프 밑면 동판(노즐)부분에

손이 닿지 않게 조심하세요.

설정

조작판에서 을 누른 후

버튼을 누르세요.

•기기내부의 카트리지 설치함이 카트리지를

넣기 좋은 위치로 이동합니다.

조작판을 열어 주세요.

카트리지를 넣은 후 카트리지 헤드를

청소하면 양호한 결과의 인쇄물을 얻을

수 있습니다. (헤드 청소하기 p. 5.1)

덮개를 열어 주세요.

설치함에 넣고‘딸깍’소리가 날 때까지

뒤로 밀어 주세요.

덮개를 닫고 조작판도 닫아 주세요.

새 카트리지를 넣고‘OLD’를 선택하거나

사용하던 카트리지를 넣고‘NEW’를 선택

하면 정확한 잉크 잔량을 확인할 수 없게

됩니다. (잉크잔량 확인 p. 5.3)

화면에‘NEW’가 표시됩니다.

버튼을 누르세요.

N E W

NEW가 선택된 상태

1.9

소리 크기 조절

전화벨 소리, 스피커 소리를 알맞게 조절하세요.

경고음, 버튼을 누를 때 나는 소리를 조절하려면

제품에 이상이 생겼을 때 울리는 경고음 또는 버튼을

누를 때마다 나는 버튼음을 ON, OFF 시킬수 있습니다.

➊ [설정] 버튼을 누른 후 [▶] 버튼을 눌러

‘VOLUME SETUP’선택 후 누름

➋‘ALARM VOLUME’표시되면 누름

➌ [▶] 버튼을 눌러 경고음이 들리게 하려면

‘ON’선택, 들리지 않게 하려면‘OFF’선택

후 누름

➍‘KEY VOLUME’표시되면 누름

➎ [▶] 버튼을 눌러 버튼음이 들리게 하려면

‘ON’선택, 들리지 않게 하려면

‘OFF’선택 후 누름

1.10

전화벨 소리 조절하기

버튼을 눌러 원하는

크기를 선택하세요.

R I N G E R V O L U M E [ 3 ]

• 4단계로 조절할 수 있습니다.

• RINGER VOLUME[0]을 선택하면

벨소리가 나지 않습니다.

스피커 소리 조절하기

버튼을 누르세요.

버튼을 눌러 원하는

크기를 선택하세요.

V O L U M E L E V E L [ 2 ]

• 3단계로 조절할 수 있습니다.

팩스번호와 이름 넣기

자기 전화번호와 이름(또는 회사나 부서명)을 넣어두면 상대방이 받아보는 팩스 윗부분에 표시됩니다.

수신모드/

원고선택

1

GHI

4

PQRS

7

ABC

2

JKL

5

TUV

8

특수기호

0

단축다이얼

3

DEF

MNO

6

WXYZ

9

재발신

재다이얼/

포즈

설정

온훅다이얼/

통화예약

전화번호부/지움

응용팩스

기능 리포트

이동/음량조절

사용안내

정지

복사

시작/입력

START

팩스 이름을 여러개 등록(MULTIPLE ID)하여 사용

하려면

예를 들어 같은 팩스번호를 여러 부서에서 공동으로

사용할 때 각 부서에 따라 이름을 다르게 등록하여

사용할 수 있습니다.

최대 5개까지 등록할 수 있습니다.

이 기능을 사용하려면

첫째, MULTIPLE ID 기능을 실행상태로 설정

(3.12쪽 참고)

둘째, 원하는 팩스 이름을 등록한 후 (옆쪽 참조)

셋째, 팩스를 보낼 때 상대 팩스번호가 다이얼된 후

화면에 CHANGE NAME Y/N?가 표시되면 Y를

선택후 [이동/음량조절] 으로 원하는 이름을

선택하면 됩니다. N을 선택하면 1번 ID(ID-1)로

선택됩니다.

설정

누름

F A X N U M B E R / N A M E

누름

F A X N U M B E R

누른 후 자신의 팩스 번호 입력

0 2 5 4 1 3 0 0 0 _

누름

F A X N A M E

누른 후 이름 입력

자세한 방법은 다음페이지를 보세요.

S A M S U N G

누름

MULTIPLE ID 기능이 실행된

상태에서만 나타납니다.

A N O T H E R I D ? Y / N

계속하여 다른 이름을 등록하려면 5~6 항을

반복하세요. (왼쪽의 참고를 읽어보세요.)

1.11

1.12

이름 넣는 방법

숫자버튼 위에 인쇄되어 있는 알파벳을 이용해서 쉽게 이름을 만들 수

있습니다.

1

이름 넣는 상태에서

1

GHI

4

PQRS

7

ABC

2

JKL

5

TUV

8

특수기호

0

단축다이얼

3

DEF

MNO

6

WXYZ

9

_

2

원하는 글자가 인쇄된 숫자 버튼을 누릅니다.

P

S를 넣는다면 [7]을

누르세요.

다음에 넣을 글자가 같은 버튼에 인쇄된 경우

이때는 [▶] 버튼을 눌러 커서를

다음 칸으로 이동시킨 후 같은

버튼을 눌러 사용하면 됩니다.

특수기호를 넣으려면

3

원하는 글자가 표시될 때까지 반복해 누릅니다.

S

[7]을 누를 때마다 P Q R

S 7 P ...가

차례로 표시됨.

4

원하는 글자가 표시되면 다음 글자가 인쇄된

번호 버튼을 누릅니다.

S D

E를 넣는다면 [3]을

누르세요.

등의 특수문자를 선택하여 넣을 수

있습니다.

5

원하는 글자가 표시될 때까지 반복해 누릅니다.

[3]을 두번 누르세요.

S E

6

원하는 글자를 모두 넣었다면 을 누릅니다.

버튼 누를 때마다 나타나는 문자

3

4

1

2

5

공백 1

A B C 2

D E F 3

G H I 4

J K L 5

버튼 누를 때마다 나타나는 문자

8

9

6

7

0

(특수기호)

M N O 6

P Q R S 7

T U V 8

W X Y Z 9

+ , .

’ / * # & 0

날짜와 시각 맞추기

화면의 현재 날짜와 시각이 맞지 않으면 다음과 같은 방법으로 고쳐 주세요.

수신모드/

원고선택

1

GHI

4

PQRS

7

ABC

2

JKL

5

TUV

8

특수기호

0

단축다이얼

3

DEF

MNO

6

WXYZ

9

재발신

재다이얼/

포즈

설정

온훅다이얼/

전화번호부/지움

통화예약

응용팩스

기능 리포트

이동/음량조절

사용안내

정지

복사

시작/입력

START

숫자를 잘못 누른 경우

숫자를 잘못 누른 경우 [◀] 또는 [▶]를 눌러

잘못 입력된 숫자자리로 커서를 이동시킨 후

다시 누르면 됩니다.

날짜와 시각이 정확하지 않으면

•팩스보낼 시각을 미리 지정해 둘 때 잘못된

시각으로 지정이 됩니다.

•보내고 받은 팩스의 시간 기록이 정확하지

않게 됩니다.

설정

T I M E / D A T E S E T U P

누름

누름

1 9 9 9 - 0 7 - 2 5 1 0 : 0 0

숫자버튼으로 날짜, 시각을 입력

1 9 9 9 - 0 9 - 0 5 1 8 : 3 0

년 월 일 시 분

바르게 입력되었다면

누름

0 9 - 0 5 1 8 : 3 0 F A X

1.13

기본사용편

보내는 문서 (

또는

복사 원본)를 넣는 방법

문서를 뒤집어 넣어 주세요.

•글자나 그림이 있는 부분이 밑으로 가게 하세요.

문서 폭에 맞게 가이드를 조정하세요.

•여러장을 동시에 넣을 수 있습니다.

최대 15장을 넘지 않도록 하세요.

종이가 걸릴 수 있습니다.

문서를 약간 안으로 밀어 넣으면 끝부분이

안으로 빨려 들어갑니다.

2.1

2.2

보내는 문서, 복사 원본 이렇게 준비하세요

깨끗한 복사본을 얻거나, 팩스를 깨끗하게 보내려면 무엇보다 원고상태가 좋아야 합니다.

좋은 원본

•밝은 색 용지

•검정 필기구 사용 (연필 또는 초록, 빨간펜

보다 검정색이 선명하게 인쇄되어 나옵니다.)

•종이 가장 자리는 여백으로 비워진 것 (종이 끝까지

글자나 내용이 있는 경우 내용이 잘리거나 두장으로

인쇄되어 나올 수 있습니다.

나쁜 원본

•필름, 트레싱지 같이 투명한 문서

•감광지, 또는 카본 처리된 문서

•구겨지거나 접힌 문서

•전산용지

•코팅된 문서

•너무 얇은 문서 (예: 습자지)

•천이나 금속, 인화지로 된 매우 두꺼운 문서

•접착액으로 붙인 문서

•너무 크거나 너무 작은 문서

이런 문서는 그대로 사용하지 말고 적당한 크기로

복사한 사본을 사용하세요.

•잉크, 수정액 등이 마르지 않은 문서는 완전히 말린 후 넣어 주세요.

•문서에 꽂힌 클립이나 스테플침 등은 반드시 제거 하세요.

정밀도안, 사진 등을 보낼 때

원본의 상태를 보완하여 보내고 싶을 때 선택하세요.

글자선택

인사말 녹음지움 재생

1

응답모드

2

3

4

5

1

GHI

4

PQRS

7

ABC

2

JKL

5

TUV

8

특수기호

0

먼저, 보낼 문서를 넣어 주세요.

글자 및 선이 가는 문서를 보낼 때

글자선택

버튼을 눌러 선택하세요.

•누를 때마다 STANDARD FINE SUPER FINE 이 교대로

표시됩니다.

선택모드 원본 상태

S T A N D A R D

● 글자선택이 필요없는 경우

F I N E

● 가는 글자나 선으로 된 문서일 경우

S U P E R F I N E

● 매우 정밀한 글자나 그림으로 된 문서일

경우

수신모드/

원고선택

BC

KL

V

수기호

3

DEF

MNO

6

WXYZ

9

재발신

재다이얼/

포즈

설정

온훅다이얼/

통화예약

전화번호부/지움

응용팩스

기능

리포트

이동/음량조절

사용안내

복사

단축다이얼

정지

시작/입력

START

흐린 문서, 진한 문서, 사진 등을 보낼 때

수신모드/

원고선택

버튼을 눌러 선택하세요.

문서가 들어있지 않을 때는 수신모드가 선택됩니다.

(내게 맞는 수신방식 선택하기 p. 2.8)

•누를 때마다 NORMAL LIGHTEN DARKEN PHOTO 가 교대로

표시됩니다.

선택모드 원본 상태

N O R M A L

● 문서선택이 필요없는 경우

L I G H T E N

● 문서의 상태가 어둡거나 바탕 색상이

있는 경우

D A R K E N

P H O T O

● 연필등으로 쓴 흐린 문서일 경우

● 사진이나 그림으로 된 문서일 경우

2.3

2.4

복사하기

간단하게 한 장 복사하는 방법

문서를 뒤집어 넣으세요.

•문서상태를 보완하려면 앞페이지 참조

D O C U M E N T R E A D Y

버튼을 두번 누르세요.

N U M B E R O F C O P I E S

C O P Y P . 1

수신모드/

원고선택

ABC

2

JKL

5

TUV

8

특수기호

0

단축다이얼

3

DEF

MNO

6

WXYZ

9

재발신

재다이얼/

포즈

설정

온훅다이얼/

전화번호부/지움

통화예약

응용팩스

기능

리포트

이동/음량조절

사용안내

복사

시작/입력

정지

2.축소 복사하려면

•‘NUMBER OF COPIES’화면에서

버튼을 누르세요.

C O P Y R A T E

을 누른 후 숫자버튼을 이용해

축소율을 입력한 후 버튼을 누르세요.

0 9 7 [ 7 5 - 1 0 0 ] %

75%~100%까지 선택할 수 있습니다.

•선택된 축소율값은 메모리에 저장되며

다음번 복사에도 영향을 미칩니다.

선택기능을 사용하여 복사하는 방법

문서를 뒤집어 넣으세요.

•문서상태를 보완하려면 2.3쪽 참조

버튼을 누르세요.

N U M B E R O F C O P I E S

1.여러장 복사하려면

버튼을 누른 후 숫자버튼을 이용해

복사 매수를 입력 후 버튼을 누르세요.

0 2 [ 1 - 9 9 ]

1 장에서 99장까지 선택할 수 있습니다.

3.여러장을 축소 복사하려면

• 버튼을 누른 후 숫자버튼을 이용해

복사 매수를 입력 후 버튼을 누르세요.

C O P Y R A T E

• 을 누른 후 숫자버튼을 이용해

축소율을 입력한 후 버튼을 누르세요.

0 9 7 [ 7 5 - 1 0 0 ] %

75%~100%까지 선택할 수 있습니다.

2.5

팩스 보내기

상대 기기가 팩스전용인 경우

보낼 문서를 뒤집어 넣습니다.

수신모드/

원고선택

ABC

2

JKL

5

TUV

8

특수기호

0

단축다이얼

3

DEF

MNO

6

WXYZ

9

재발신

재다이얼/

포즈

설정

온훅다이얼/

전화번호부/지움

통화예약

응용팩스

기능 리포트

이동/음량조절

사용안내

복사

시작/입력

정지

송신도중에 중단시키려면

를 누르세요.

상대 팩스기가 통화중이거나 응답하지 않은 경우

상대 팩스기가 자동인 경우 상대방이

통화중이거나 응답하지 않으면 화면에는

RETRY REDIAL?이 표시되다가 3분후

재다이얼을 실행합니다. 최대 두번까지

자동재다이얼합니다.

상대 팩스번호를 누릅니다.

•화면에 누르는 번호가 표시됩니다. 잘못 누른 경우

를 누르고 다시 입력하세요.

T E L : 5 5 5 1 2 1 2 _

버튼을 누릅니다.

•송신이 시작됩니다.

D I A L L I N G 5 5 5 1 2 1

T X

팩스가 끝나면 삐- 소리가 길게 납니다.

상대 기기가 팩스와 전화겸용인 경우

상대방과 통화하여 팩스신호를 부탁한 후

삐- 소리가 들리면 버튼을 누르고

수화기를 내리세요.

2.6

팩스보내거나 받은 후 바로

상대방과 통화하고 싶을 때 (통화예약)

팩스가 끝나기 전에

온훅다이얼/

통화예약

버튼을 누르세요.

팩스가 끝나면 벨이 울립니다.

취소하려면

전화벨이 울리기 전에 [온훅다이얼/통화예약]을

다시 누르세요.

통화예약을 했는데 벨이 울리지 않으면

상대방이 자리를 비워 전화를 받지 않았거나

상대 기기에 통화예약 기능이 없는

경우입니다.

통화예약을 하지 않았는데 벨이 울리면

상대방이 통화예약을 한 경우입니다. 수화기를

들면 통화할 수 있습니다. 만약 통화를 하지

못하면 상대방의 번호가 인쇄된 통화요청서가

인쇄됩니다.

수화기를 들고 통화하시면 됩니다.

2.7

팩스받기

내게 맞는 수신방식 선택하기

출발

이 제품을

팩스전용으로

사용하고 싶다.

●[수신모드] 버튼을 2초이상 길게 누른 후 버튼을 누르면

수신모드가 교대로 바뀝니다. 만약, 문서넣는 곳에 문서가

있을 경우에 버튼을 누르면 [원고선택]버튼으로 동작합니다.

( p. 2.3)

FAX MODE 로 선택하세요.

● 화면에 FAX MODE가 표시될 때까지

수신모드/

원고선택

를 2초이상 누른 후 반복하여 누릅니다.

아니오

전화 우선으로

사용하고 싶다.

TEL MODE 로 선택하세요.

● 화면에 TEL MODE가 표시될 때까지

수신모드/

원고선택

를 2초이상 누른 후 반복하여 누릅니다.

아니오

;;;

알뜰실속형을 위한 AUTO MODE 로

전화도 받고 팩스도

선택하세요.

받고 싶다.

● 화면에 AUTO MODE가 표시될 때까지

수신모드/

원고선택

를 2초이상 누른 후 반복하여 누릅니다.

아니오

CF-3100에

외출시

TAM MODE 를 선택하세요.

자동응답기를

자동응답기능을

● 화면에 TAM MODE가 표시될 때까지

;;;

연결하여 사용하는 경우

사용하고 싶다.

수신모드/

원고선택

를 2초이상 누른 후 반복하여 누릅니다.

2.8

;;;

있는 기능을 최대한 활용해야죠.

CF-3100T인 경우

자동응답기능을

TAM MODE 를 선택하세요.

사용하고 싶다.

응답모드

;;;

● 버튼을 누릅니다.

인사말 메세지가 먼저 녹음되어 있어야

선택할 수 있습니다.

(인사말 녹음 p. 4.1)

;;;

● 화면에 TAM MODE가 표시됩니다.

팩스받기

전화가 오면 벨이 두번 울린 후 자동으로

팩스가 들어옵니다.

일반 전화기와 동일합니다. 벨이 울리면

수화기를 들고 통화하세요.

팩스를 받아야 될 때는 수화기를 들고

삐- 소리가 들릴 때 버튼을 누르고

수화기를 내리면 팩스받기를 시작됩니다.

본 제품은 전화와 팩스를 자동으로 구별하여

전화로 인식되면 벨이 계속 울립니다.

두번이상 벨이 울리면 수화기를 들고

전화기처럼 사용하시면 됩니다.

팩스로 인식되면 벨이 두번 울린 후

자동으로 팩스받기를 시작합니다.

전화면 응답메세지가 나간 후 전화를 건

사람이 남기는 메세지를 녹음합니다.

팩스로 인식되면 벨이 두번 울린 후 자동으로

팩스받기를 시작합니다.

팩스 전환 벨 울림 횟수

제품 구입시에는 벨이 두번 울리게 되어

있지만 바꿀 수 있습니다. ( p. 3.11)

벨소리의 크기를 조절하려면 ( p. 1.10)

[이동/음량조절] 버튼을 누르세요.

종이가 없거나 잉크가 완전히 소모된 경우에

팩스가 들어오면

메모리에 자동으로 저장됩니다. 카트리지가

들어있지 않거나 종이가 걸려서 인쇄가

되지 않는 경우에도 메모리로 수신됩니다.

메모리에 수신된 팩스가 있으면 화면에

표시됩니다.

M E M O R Y 6 2 %

메모리 수신 후 메모리 잔량

N O C A R T R I D G E

메모리 수신된 이유 (카트리지 없음)

메모리 용량을 초과하게 되면

“MEMORY FULL”이 표시되고 더이상

수신되지 않습니다. ( p. 5.5)

본제품 뒷면의 EXT.LINE 잭에 연결시킨

일반전화기를 든 경우 (CF-3100만 해당됨)

팩스신호음이 들리면 일반전화기에서

9 을 차례로 누르고 수화기를 내리면

팩스수신이 시작됩니다.

수신을 도중에 중단시키려면

를 누르세요.

자동응답상태에서 상대방이 메세지를 녹음하고 있을 때, 본 기기와

같은 전화선에 연결되어 있는 다른 전화기로 전화건 사람과 통화하고

싶을 때는 수화기를 들고 *, #, * 을 누르세요.

2.9

활용편

재다이얼 이용하기

재다이얼/포즈 버튼은 두가지 기능을 실행합니다. 이전에 걸었던 번호로 다시 전화를 걸거나 원터치 버튼, 단축번호

를 등록할 때 번호사이에 포즈를 넣기 위해 사용합니다.

수신모드/

원고선택

ABC

2

JKL

5

TUV

8

특수기호

0

단축다이얼

3

DEF

MNO

6

WXYZ

9

재발신

재다이얼/

포즈

설정

온훅다이얼/

전화번호부/지움

통화예약

응용팩스

기능 리포트

이동/음량조절

사용안내

복사

시작/입력

정지

마지막으로 사용한 번호로 다시 전화할 때

재다이얼/

포즈

버튼을 누릅니다.

•마지막으로 전화한 번호로 자동다이얼됩니다.

최근에 사용했던 번호를 찾아서 걸려면

최근에 걸었던 번호를 10개까지 기억하고 있습니다.

재다이얼/

포즈

2초 이상 길게 누릅니다.

•마지막으로 전화한 번호가 표시됩니다.

사설교환기에 연결된 경우 번호를 기억시킬 때는

외부국선번호 뒤에 [포즈]를 눌러 주세요.

사설 교환기에 연결된 경우에는 외부에 전화를

걸 때 외부 국선번호 (주로 9번)을 누르고 상대방의

전화번호를 눌러야 합니다. 번호를 기억시킬 때 9를

같이 기억시켜야 하는데 9와 전화번호 사이에

[재다이얼/포즈]를 눌러주세요.

[포즈]를 누르지 않고 연속하여 기억시켜 두면

다이얼이 제대로 되지 않을 수도 있습니다.

눌러 원하는 번호를 찾으세요.

원하는 번호가 화면에 표시되면

버튼을 누르세요.

•선택한 번호로 자동다이얼됩니다.

3.1

3.2

원터치 다이얼 이용하기

글자선택

인사말 녹음지움 재생

1

응답모드

2

3

4

5

1

GHI

4

PQRS

7

ABC

2

JKL

5

TUV

8

특수기호

0

단축다이얼

3

DEF

MNO

6

WXYZ

9

등록방법

원터치 다이얼(1~5중에서) 버튼을 2초 이상

길게 누릅니다.

T 0 1 : _

기억시킬 번호를 누르고

누릅니다.

버튼을

T 0 1 : 4 6 0 4 2 0 4 _

원터치 1번키를 선택한 경우

번호를 잘못 누른 경우

[◀] 또는 [▶]를 눌러 틀린 숫자밑으로 커서를 옮긴

다음 다시 누르세요.

기억시킨 전화번호를 확인하려면

전화번호부 리포트를 인쇄해 보세요. ( p. 3.9)

이름 넣기

원하는 글자가 인쇄된 숫자버튼을 눌러서 이름을 만듭니다.

( p. 1.12)

이미 번호가 기억되어 있는 원터치 버튼을 누른 경우

화면에 기억되어 있는 번호가 표시된 후 삭제할 것인지

묻는 메세지가 표시됩니다.

D E L E T E ? Y / N

N이 선택되어 깜박이는 상태

이미 기억되어 있던 번호를 지우려면 [◀] 또는 [▶]를 눌러

‘Y’가 깜박일 때 버튼을 누릅니다.

이름을 넣고 버튼을 누릅니다.

이름을 넣지 않으려면 만 누릅니다.

N A M E : _

사용하기

●먼저 보낼 문서를 넣으세요.

전화를 거는 경우에는 문서를 넣지 마세요.

●원하는 번호가 기억된 원터치 다이얼 버튼을

누릅니다.

기억된 이름과 번호가 표시된 후 자동으로 송신이

시작됩니다.

D I A L L I N G S A M S U N G

0 5 4 6 4 6 0 4 2 0 4

T X

수신모드/

원고선택

ABC

2

JKL

5

TUV

8

특수기호

0

단축다이얼

3

DEF

MNO

6

WXYZ

9

재발신

재다이얼/

포즈

설정

온훅다이얼/

통화예약

전화번호부/지움

응용팩스

기능 리포트

이동/음량조절

사용안내

정지

복사

시작/입력

START

등록되어 있는 번호 검색하여 사용하기

전화번호부/지움

을 누릅니다.

P R E S S , , A - Z

전화번호를 기억시켜둔 경우 전화를 걸 때는

해당 원터치버튼을 누른 뒤 수화기를 드세요.

상대 팩스가 통화중이거나 전화를 받지 않으면

팩스를 보내는 경우라면 3분 간격으로 두번 더

자동으로 재다이얼합니다.

나중 시각에 송신되도록 예약할 때, 또는 같은 문서를 여

러 곳으로 보낼 때

상대 팩스번호를 입력해야 할 때 번호가 기억되어

있는 원터치 다이얼 버튼을 눌러도 됩니다.

등록된 번호가 없으면

화면에‘NO. NOT ASSIGNED’가 표시됩니다.

를 반복하여 누릅니다.

•등록되어 있는 번호를 차례대로 볼 수

있습니다.

•등록시 이름을 입력하였다면 이름의 첫

알파벳을 이용해서 쉽게 찾을수 있습니다.

즉, SAMSUNG의 경우는 7을 누르세요.

(같은 알파벳으로 시작되는 이름이 많은

경우에는 ▶를 눌러 찾으세요.)

•T: 원터치 버튼에 등록된 상태

S: 단축 번호에 등록된 상태

G: 그룹 번호에 등록된 상태

3.3

3.4

단축다이얼 이용하기

자주 사용하는 번호를 01에서 50까지의 두자리 숫자로 기억시켜 둘 수 있습니다.

등록방법

1

단축다이얼

길게 누름

L O C .

[ 0 1 - 5 0 ] ># #

2

2자리 단축번호

(01~50중에서) 누른 후

누름

L O C .

[ 0 1 - 5 0 ] >0 1

3

기억시킬 번호

누른 후

S 0 1 : 4 6 0 2 6 5 7

4

이름 넣은 후

N A M E : S A M S U N G

누름

•이름을 넣지 않으려면 바로 누르세요.

5

등록을 계속하려면 2~4항 반복

L O C .

[ 0 1 - 5 0 ] ># #

•끝내려면 누르세요.

1

사용하기

누름

먼저 보낼 문서를 넣어주세요. 단, 전화통화만 할 때에는 문서를 넣

지 마세요.

3 2

원하는 번호가 기억된

2자리 단축번호 누름

단축다이얼

L O C .

[ 0 1 - 5 0 ] ># # L O C .

[ 0 1 - 5 0 ] >0 1

01번을 선택한 경우

누름

D I A L L I N G S A M S U N G

4 6 0 2 6 5 7

•전화를 건 경우는 수화기를

들고 통화하세요.

누름

여러개의 단축번호를

그룹으로 묶어 기억시켜 두기

같은 문서를 여러 곳으로 보내야될 때, 보내는 곳이 항상 일정하다면 그룹으로 묶어 원터치 버튼에

기억시켜 두면 편리합니다.

등록방법

1

설정

누름

2

눌러‘GROUP DIAL SETUP’선택 후

누름

그룹으로 묶고 싶은 번호들이 미리 단축번호에

등록되어 있어야 합니다.

3

그룹번호로 사용할

원터치 버튼 선택 후

누름

S E L E C T O N E - T O U C H G E O U P N O . : T 0 3

3번을 선택한 경우

4

그룹에 포함할 번호가

기억된 단축번호 누른 후

E N T E R S P E E D > # #

E N T E R S P E E D > 0 1

S 0 1 : 4 6 0 2 6 5 7

단축번호 01번을

선택한 경우

등록된 번호가

표시됨

누름

5

4항 반복. 그룹등록이

끝나면 누름

N A M E :

6

그룹이름 넣은 후

N A M E : S A M S U N G

누름

•이름을 넣지 않으려면

바로 누르세요.

사용하기

1

그룹번호가 기억된

원터치 버튼을 누름

G 0 3 : S A M S U N G

먼저 보낼 문서를 넣어주세요.

2

1

2

3

4

5

문서는 메모리에 먼저 저장된 후

팩스가 나갑니다.

•그룹에 등록된 순서대로 01에서 50번순으로

다이얼됩니다.

3.5

같은 문서를 여러 장소로 보내기

보낼 문서의 내용이 일단 메모리에 저장되었다가 나가므로 같은 문서를 여러 곳으로 보낼 수 있습니다.

먼저 보낼 문서를 넣어주세요.

1

응용팩스

기능

누름

B R O A D C A S T I N G

2

T E L :

누름

3

팩스번호

누른 후

누름

T E L : 0 5 4 6 4 6 0 4 2 0 4

A N O T H E R ? Y /N

•등록시킨 번호를 사용해도 됩니다.

(원터치, 단축번호, 그룹번호

3.2~3.5쪽 보기)

4

여러곳으로 보내려면

눌러‘Y’선택 후

다른 팩스번호 누른 후

누름

누름

한곳만 보내거나 번호입력이 모두 끝나면

‘N’선택 후 누름

3.6

5

이름 넣은 후

누름

•이름을 넣지 않으려면 바로

(이름넣기 1.12쪽 보기)

N A M E : HS

누름

6

문서를 메모리에 읽어 들인 후

팩스 보내기 시작함

문서량이 많아 메모리가 부족하면

화면에‘MEMORY FULL’이 표시된 후‘CANCEL JOB? Y/N’이 표시됩니다. ‘Y’를 선택하고

취소되고 대기상태가 됩니다. ‘N’를 선택하고

을 누르면 입력상태가

을 누르면 현재까지 저장된 페이지만 먼저 송신되고 남아 있는

페이지는 다시 팩스보내야 합니다.

팩스 예약하기

예약해 두면 지정한 시각이 되면 자동으로 팩스를 보낼 수 있습니다.

먼저 보낼 문서를 넣어주세요.

1

응용팩스

기능

누름

2

누른 후

D E L A Y E D F A X

누름

3

팩스번호

누른 후

누름

T E L : 0 5 4 6 4 6 0 4 2 0 4

A N O T H E R ? Y /N

•등록시킨 번호를 사용해도 됩니다.

(원터치, 단축번호, 그룹번호

3.2~3.5쪽 보기)

4 여러곳으로 보내려면

눌러‘Y’선택 후

다른 팩스번호 누른 후

누름

누름

한곳만 보내거나 번호입력이 모두 끝나면

‘N’선택 후 누름

5

이름 넣은 후

N A M E : HS

누름

•이름을 넣지 않으려면 바로 누름

6

보낼 시각 입력

S T A R T 1 7 : 3 5

•숫자버튼을 이용하여

24시간 방식으로 입력

7

문서는 메모리에 읽어

들인 후 팩스 예약

상태가 화면에 표시됨

D E L A Y E D F A X 1 7 : 3 5

•대기 화면과 교대로 표시

예약을 취소하려면

➊ [응용팩스기능] [◀] 또는 [▶] 눌러‘CANCEL SCHEDULE’선택 후

➋ [▶] 눌러 취소하고 싶은 예약 상태 선택 후 누름

누름

3.7

폴링

폴링이란

팩스를 받으려면 일반적으로 상대방이 내게 전화를 걸어 팩스를 보내야 됩니다.

폴링은 내가 상대 팩스기로 전화를 걸어서 상대 팩스기에 들어 있던 문서를 수신하는 팩스방법입니다.

이같은 폴링을 하려면 먼저 상대방은 자신의 팩스기에 보낼 문서를 넣고 폴링될 수 있도록 조작해

두어야 합니다.

팩스 요금을 내가 부담하고 싶을 때, 내가 수신받고 싶은 시각에 상대방이 자리에 없어서 보내줄 수 없을 때

사용해 볼 수 있는 기능입니다.

폴링으로 팩스 받기

1

폴링할 상대 팩스로

전화 걸기

•상대 팩스가 폴링송신이 설정되어 있어야 합니다.

•상대 팩스기가 비밀번호 (Poll Code)를 입력한 경우에는 폴링이

불가능합니다.

•상대 팩스 기종에 따라 폴링이 안될 수 있습니다.

3 2

‘삐-’하는 팩스 신호음이 들리면

응용팩스

기능

누름

누름

•팩스가 들어 오기 시작함

R E C E I V E P O L L I N G ?

3.8

폴링으로 팩스 보내기

1

팩스원본넣기

2

응용팩스

기능

누름

3

FAX MODE가 아닌 상태에서도 폴링 송신을 설정하면 자동으로 FAX

MODE 로 설정됩니다.

눌러‘SEND POLLING’선택 후

4

문서를 메모리에 읽어

들인 후 폴링송신 대기

상태가 화면에 표시

누름

S E N D P O L L I N G

폴링 송신상태를 취소하려면

➊ [응용팩스기능] [◀] 또는 [▶] 눌러‘CANCEL SCHEDULE’선택 후

➋ [▶] 눌러 취소하고 싶은 예약 상태 선택 후 누름

누름

각종 정보가 기록되어 있는

리포트 인쇄하기

1

출력방법

리포트/

사용안내

누름

H E L P

•첫번째 리포트 항목이 표시됩니다.

2

눌러 원하는 항목 선택 후

누름

P R I N T I N G . . .

이런 리포트는 자동으로 인쇄되어 나옵니다

•통화예약에 응답하지 못한 경우 상대방

번호가 기록된 전화 요청 메시지

•여러 곳으로 팩스를 보낸 경우 각 번호별로

송신결과를 수록한 다중 송신 보고서

•예약된 송신이 있는 상태에서 정전이

되었다가 전원이 공급된 경우 나오는

정전 보고서

•최근에 이루어진 40회 분량의 송신 또는

수신기록을 볼 수 있습니다.

리포트 종류

사용안내 (HELP)

여러가지 기능의 사용방법 및 문제해결이 요약되어 있습니다.

송신 현황 (SENT JOURNAL)

최근에 보낸 팩스 기록을 볼 수 있습니다.

수신 현황 (RECEIVED JOURNAL)

최근에 받은 팩스를 기록을 볼 수 있습니다.

전화번호부 (PHONEBOOK)

원터치 버튼이나 단축번호로 기억되어 있는 번호를 볼 수 있습니다.

송신 결과 확인 (SENDING CONFIRM)

매회 팩스 보내기가 끝나면 송신결과를 확인해 볼 수 있으며 상대번

호, 보낸매수, 소요시간등의 정보가 들어 있습니다.

예약 상태 (SCHEDULE INFORM)

예약해 둔 팩스에 관한 정보를 볼 수 있습니다.

시스템 데이타 (SYSTEM DATA)

시스템 기본 설정상태를 확인해 볼 수 있습니다.

녹음 상태 (VOICE STATUS) (CF-3100T에서만 사용)

응답기능 사용시에 녹음된 메세지의 정보를 볼 수 있습니다.

3.9

시스템 설정상태 바꾸기

제품 구입시 일반적인 환경에 맞도록 지정되어 있지만 필요에 따라 바꿀 수 있습니다.

1

4

설정

누름

2

눌러‘SYSTEM SETUP’선택 후

누름

3

눌러 원하는 항목 선택 후

누름

•변경할 수 있는 항목의 자세한 설명은

다음 페이지 보세요.

5

필요한 설정환경을

모두 바꿀 때까지 3~4항을 반복

눌러 원하는 상태 선택 후

누름

•[

] 또는 [▶]을 눌러 원하는 상태가

표시되게 하거나 숫자 버튼으로

원하는 값을 입력하세요.

•끝내려면 누르세요.

• 를 누르기 전까지 변경시킨

내용은 저장되고 대기상태가 됩니다.

변경할 수 있는 기능의 종류

화 면

L A N G U A G E

기 능

화면 및 인쇄시에 사용할 언어를 선택할 수

있습니다.

선택범위

E N G L I S H

G E R M A N

F R E N C H

I T A L I A N

S P A N I S H

P O R T U G U E S E

D U T C H

K O R E A N

(리포트 인쇄시만 가능함

화면은 영문으로 표시됨)

제품 구입시의 상태

3.10

변경할 수 있는 기능의 종류

(계속)

화 면

S E N D I N G C O N F I R M

기 능

매회 송신이 끝날 때마다 송신결과를

보여주는 리스트를 출력하는 기능입니다.

선택범위

E R R O R

: 팩스 보내기를 실패한

경우만 인쇄

O N

: 팩스 보낸 후 무조건 인쇄

O F F

: 인쇄안함

F A X P A P E R S I Z E

용지로 사용할 종이의 크기를 지정합니다.

A 4

(210 x 297 mm)

L E G A L

(216 x 356 mm)

L E T T E R

(216 x 279 mm)

O N

(실행상태)

O F F

(해제상태)

A U T O R E D U C T I O N 팩스를 받았을 때 두장이 인쇄되어 나왔는데

두번째장에는 기록된 것이 없다든지 또는 앞장의

끝부분에 있었을 줄이나 페이지 번호만이 찍혀

나오는 경우가 있습니다. 이런 경우는 보낸 사람

이 A4보다 조금 긴 문서를 보냈거나 A4 가장자리

까지 글을 쓴 경우에 발생하는데 이때 이 기능을

실행상태로 해두면 약간의 길이 초과로 인해

두장이 인쇄되어 나와야 할 때 약간 축소하여

한장에 인쇄되게 합니다.

D I S C A R D S I Z E

AUTO REDUCTION 기능을

해제 상태로 선택한 경우에만

적용됩니다.

앞장에서 약간 초과되어 다음장에 인쇄될

내용이 페이지 하단 지정한 mm이내라면 인쇄를

하지 않는 방법으로 이 기능을 실행 상태로

하려면 끝에서부터 안으로 몇 밀리미터까지는

인쇄하지 않아도 좋은지 그 길이를 지정해

주면 됩니다.

0 0

~

3 0 mm

1 5 mm

15mm

R I N G S T O A N S W E R

FAX 모드에서 전화가 오면 설정된 횟수 만큼

벨이 울린 후 팩스 수신 상태로 바뀌는데 이때

울리는 벨 횟수를 바꾸는 기능입니다.

[ 1

~

7 ]

2

R C V . S T A R T C O D E

본 제품 뒷면의 EXT.LINE 잭에 전화기를 연결시

켜 함께 사용하는 경우 그 전화기에서 팩스수

신을 할 수 있는 원격 제어 코드인 9 에서

가운데 숫자를 바꾸는 기능입니다.

[ 0

~

9 ]

9

제품 구입시의 상태

3.11

변경할 수 있는 기능의 종류

(계속)

화 면

E C M M O D E

기 능

전화선로의 상태가 나빠 송신 이상이 생길 때

자동으로 문제를 해결하여 송신이 성공할 수

있도록 하는 기능입니다.

선택범위

O N

(실행상태. 송신시간은 다소

길어짐)

O F F

(해제 상태)

P R I N T Q U A L I T Y

팩스수신 또는 복사시에 사용되는 인쇄품질과

속도를 선택할 수 있습니다.

L Q

(인쇄품질은 좋으나 속도는

다소 느림)

D R A F T

(인쇄품질은 다소 떨어지지

만 속도는 빠름)

I N K S A V E

A U T O J O U R N A L

인쇄시 잉크의 분무량을 조절하여, 인쇄품질은

덜 선명하겠지만 잉크 카트리지 사용시간을

늘일 수 있는 기능입니다.

P R I N T Q U A L I T Y

경우에만 유효합니다.

를 LQ 모드로 선택해둔

M E D I U M

(조금 연하게 인쇄)

M A X

O F F

(상당히 연하게 인쇄)

(농도를 조절하지 않으므로

선명하게 인쇄되나 잉크

카트리지 소모는 다른 모드

에 비해 빨라집니다.)

최근 40회 분량의 송신 또는 수신이 이루어지면

근간의 송, 수신 기록을 보여주는 리스트를

자동으로 인쇄해 내는 기능입니다.

O N

(자동으로 인쇄함)

O F F

(자동으로 인쇄하지 않음)

M U L T I P L E I D

이름을 등록할 때 5개까지 등록할 수 있는

기능입니다.

O F F

(해제상태)

O N

(실행상태)

제품 구입시의 상태

3.12

기억된 정보 지우기

본 제품에 등록한 전화번호나 팩스번호 및 송수신 기록, 변경시킨 제품 설정값등을 선택하여 지울 수 있습니다.

1

설정

누름

2

눌러‘MEMORY CLEAR’선택 후

누름

3

눌러 지울 항목 선택 후

누름

4

눌러‘Y’선택 후

A R E Y O U S U R E ? Y /N

누름

C L E A R I N G . . .

•선택한 정보가 지워집니다.

화면

F A X N U M B E R / N A M E

D I A L / S C H E D U L E

J O U R N A L

D E F A U L T S E T U P

지울 수 있는 항목

지워지는 정보

자기번호와 이름이 지워집니다.

등록시킨 원터치, 단축번호, 그룹번호 및 예약시킨 내용이 모두 지워집니다.

최근의 송수신 기록이 모두 지워집니다.

제품 설정값을 구입시와 같은 상태로 전환시킵니다.

3.13

자동응답기편

CF-3100T만 적용

인사말 녹음하기

본 제품은 자동응답 기능도 있습니다. 자동응답기능에 사용할 인사말을 녹음하세요.

글자선택

인사말 녹음지움 재생

1

응답모드

2

3

4

5

1

GHI

4

PQRS

7

인사말을 녹음하지 않으면 자동응답 기능을 선택할 수 없습니다.

먼저 인사말을 녹음하세요.

인사말

버튼을 길게 누릅니다.

•‘삐-’소리가 들리면서 화면에 녹음경과시간이

표시됩니다.

R E C O R D : 1 s ( 6 0 s )

마이크를 향해 약 30cm정도 떨어져서

인사말을 녹음합니다.

•인사말은 최대 1분간 녹음할 수 있으나 약 15초 길이면

적당합니다.

메세지 예

“지금은 전화를 받을 수 없습니다. 메세지를

남겨주시면 연락드리겠습니다. 팩스를 보내시

려면 바로 송신조작하시면 됩니다.”

녹음된 인사말을 들어보려면

[인사말] 버튼을 누르면 재생됩니다. 녹음되어 있는

인사말이 없는 상태에서 [인사말] 버튼을 누르면

경고음과 함께 화면에‘RECORD TAM OGM!’이

표시됩니다.

인사말을 새로 녹음하려면

녹음한 메세지가 마음에 들지 않거나 다른 메세지로

바꾸려면 다시 녹음하시면 됩니다. 이전에 녹음되어

있는 메세지는 지워집니다.

녹음을 끝내려면

버튼을 누릅니다.

•화면에 녹음한 날짜와 시간이 나타나고

녹음한 메세지가 자동으로 재생됩니다.

4.1

4.2

자동응답 모드

(TAM)

선택

글자선택

인사말 녹음지움 재생

1

응답모드

2

3

4

5

1

GHI

4

PQRS

7

ABC

2

JKL

5

TUV

8

특수기호

0

응답기능 설정

응답모드

버튼을 누릅니다.

•버튼에 불이 켜지면서 인사말 메세지가 재생됩니다.

•화면에‘TAM’이 표시됩니다.

0 9 - 0 5 1 7 : 3 0 T A M

•인사말이 녹음되어 있지 않으면 응답기능을 설정할 수 없습니다.

•TAM 모드로 설정되어 있는 상태에서 상대방이 팩스를

보내오면 자동으로 팩스를 수신합니다.

[응답모드] 버튼이 깜박이고 있다면

녹음된 메세지가 남겨져 있습니다. 녹음된 메세지를

들어보려면 [재생] 버튼을 누르세요.

응답기능 해제

(응답모드 버튼에 불이 켜진 상태에서)

응답모드

버튼을 누릅니다.

•버튼에 불이 꺼집니다.

녹음된 메세지 듣기/지우기

녹음되어 있는 수신메세지를 확인하십시오. 자동응답 모드 설정상태에서 수신메세지가 녹음되면 [응답모드] 버튼

이 깜박이고 있습니다.

전화 건 사람이 남기는 메세지를 녹음하는 중에 정전이 되면,

녹음중이던 그 메세지는 자동응답기에 등록되지 않습니다.

새로 수신된 메세지 듣기

1

멈추려면

재생

누름

누름

녹음된 모든 메세지 듣기 (새로 수신된 메세지, 확

인한 메세지를 모두 들어보려면)

[재생] 버튼을‘삐-’소리가 날 때까지 길게

누릅니다. 수신된 메세지가 차례로 재생됩니다.

•화면에 녹음된 시각이 표시되고

수신된 메세지가 재생됨

•새로 녹음된 메세지가 없으면‘삐-’음과

‘NO NEW MESSAGE’표시

이전 메세지 다시 듣기 다음 메세지 듣기

메세지 재생중에

I◀◀

1

누름

메세지 재생중에

3

I ◀◀

누름

메세지 재생중에

스피커 소리를

조절하려면

•재생중이던 메세지의 이전 메세지가

재생됩니다.

•첫번째 녹음된 메세지는 그 메세지의

처음부터 다시 재생됩니다.

•재생중이던 메세지의 다음 메세지가

재생됩니다.

•마지막 메세지는‘삐-삐’소리가 난 후

대기상태가 됩니다.

버튼을

이용하세요.

확인한 메세지 지우기

하나씩 지우기

녹음지움

지우고 싶은

메세지 재생중에

누름

모두 지우려면

녹음지움

누름

E R A S E A L L M S G . ?

•대기상태에서 누르세요.

누름

E R A S I N G . . .

4.3

4.4

응답모드의 여러가지 선택기능

원격제어용 전화벨 선택

(전화요금 절약기능)

원격제어시 외부에서 녹음된 메세지를 확인할 때 이 기능을 설정해두면 녹음된 메세지가 있으면 지정해둔 벨

횟수 만큼 울린 후 자동응답합니다. 녹음된 메세지가 없으면 지정해 둔 횟수보다 벨이 2회 더 울리므로 이때

전화를 끊으면 전화요금을 절약할 수 있습니다.

1

설정

누름

2

눌러‘TAM SETUP’선택 후

3

‘CHARGE SAVE’

선택된 상태

4

누름 누름

C H A R G E S A V E

O F F

눌러‘ON’선택 후

누름

O N

● 제품구입시‘OFF’

수신메세지를 외출지에서 연락받기

외출시 이 기능을 설정하면 팩스에 녹음된 메세지를 사용자가 지정한 전화번호로 전달하므로, 외출지에서

원격제어 기능을 이용해서 녹음된 메세지를 확인할 수 있습니다. (외출지에서 원격제어하기 p. 4.8)

1

설정

누름

2

눌러‘TAM SETUP’선택 후

3

누름

눌러‘MESSAGE PAGING’선택 후

누름

4

O N

눌러‘ON’선택 후

누름

5

외출지 또는 휴대

전화번호 입력 후

T E L : 5 4 1 3 0 0 0

누름

수신전달 기능은

응답모드를 설정해둔

상태에서 실행됩니다.

해제하려면 4항에서

‘OFF’를 선택하면 됩니다.

● 제품구입시‘OFF’

응답모드 상태에서 스피커를 통해 상대방의 목소리를 들으려면

● 상대방이 메세지를 남길 때 그 내용이 스피커를 통해 들리게 할 수 있습니다. 이 기능은 상대방을 확인하고

전화를 받고 싶을 때 이용하세요.

1

설정

누름

2

눌러‘TAM SETUP’선택 후

누름

3

눌러‘CALL MONITOR’선택 후

누름

4

눌러‘ON’선택 후

누름

O N

•제품 구입시‘ON’

수신메세지 녹음시간을 변경하려면

● 전화건 사람들이 남기는 메세지 녹음 시간을 바꿀 수 있습니다.

● 30초, 60초, 90초, OFF(응답전용) 선택

3 1 설정

누름

눌러‘TAM SETUP’

선택 후

누름

2

눌러‘RECORDING TIME’

선택 후

눌러 원하는 시간 선택 후

3 0 S E C

누름

4.5

4.6

원격제어 비밀번호 변경하려면

● 외출지에서 전화를 걸어 원격제어시에 사용할 비밀번호를 변경할 수 있습니다.

1

설정

누름

눌러‘TAM SETUP’

선택 후

누름

2

눌러‘REMOTE PASSWORD’

선택 후

3

숫자버튼을 이용하여

변경하고 싶은 비밀번호

입력 후

누름

누름

# 1 3 9 # [ 0 0 0 - 9 9 9 ]

•제품 구입시‘#139#’

1

건전지 교체 시기 알람 설정

● 건전지 교체 시기를 알려 주는 기능입니다.

● 건전지 교체 시기가 되면‘LOW BATTERY’, 완전히 소모되거나 없으면‘NO BATTERY’가 표시됩니다.

설정

누름

눌러‘TAM SETUP’

선택 후

누름

2 3

눌러‘BATTERY ALARM’

선택 후

누름

O N

눌러 원하는 상태 선택후

O N

건전지 교체 시기 알람 설정

O F F

건전지 교체 시기 알람 해제

누름

•제품 구입시‘ON’

무음 체크 기능

● 자동응답 상태에서 전화가 걸려 왔을 때 10초 동안 아무 소리도 들리지 않을 때 어떻게 전환할

것인지를 설정하는 기능

1

설정

누름

눌러‘TAM SETUP’

선택 후

누름

2

눌러‘SILENCE CHECK’

선택 후

누름

3

눌러 원하는 상태 선택 후

D I S C O N N E C T

무음 상태이면 전화를 끊음

R E C E I V E

무음 상태이면 수신상태로 전환

R E C O R D

무음 상태이면 메세지 녹음 시작

누름

•제품 구입시‘DISCONNECT’

1

노이즈 체크 기능

자동응답 상태에서 전화가 걸려왔을 때 마이크로폰과 스피커사이에 노이즈(howler tone)가 생길 때

어떻게 전환할 것인지를 설정하는 기능

2 3

설정

누름

눌러‘TAM SETUP’

선택 후

누름

눌러‘HOWLER CHECK’

선택 후

누름

O N

눌러 원하는 상태 선택후

O N

전화를 끊고 대기상태로 전환

O F F

노이즈 체크 기능을 무시

누름

•제품 구입시‘ON’

4.7

4.8

외출지에서 원격제어하기

외출한 곳에서 전화를 건 후 비밀번호와 원격제어 기능번호를 눌러 본 제품의 응답기능을 조작할 수 있습니다.

외출한 후 원격제어 기능을 사용하려면

➊ 응답모드(TAM)를 설정해 놓아야 합니다.

➋ 원격제어 비밀번호를 기억하고 있어야

합니다.

➌ 원격제어 기능번호를 기억하고 있어야

합니다.

1

본 기기로 전화를 거세요.

•응답메세지가 들립니다.

2

응답메세지 재생중에 [#, 비밀번호3자리, #] 를

차례로 누르세요.

•비밀번호를 바꾸지 않았다면‘#139#’입니다.

3

원하는 원격제어 기능번호를 누르세요.

응답메세지를 새로 녹음하기

녹음된 메세지를 모두 듣기

재생중인 메세지 멈추기

이전 메세지 듣기

(재생중에)

새로 녹음된 메세지 듣기

다음 메세지 듣기

(재생중에)

재생중인 메세지 지우기

자동응답 모드 설정 또는 해제

녹음된 모든 메세지 지우기

원격제어를 끝내려면

수신 전달 기능 설정

외출지 전화번호를 변경하려면

수신전달 기능 해제

자동응답 상태를 끝내려면

#

#

#

#

#

#

#

#

#

#

#

#

#

6

7

4

5

8

9

0

원격제어 기능번호

1

2

3

1

2

3

버튼을 누른 후 새로운 응답메세지를 녹음할 수 있습니다.

녹음된 메세지가 재생됩니다.

메세지 재생(#2, #5)중에 누르면 메세지 재생을 멈추고

다른 원격제어 번호를 기다립니다.

메세지 재생중에 누르면 이전 메세지가 재생됩니다.

새로 녹음된 메세지만 재생됩니다.

메세지 재생중에 누르면 다음 메세지가 재생됩니다.

재생중인 메세지가 지워집니다.

버튼을 반복해서 누르면 설정과 해제가 반복됩니다.

녹음된 메세지가 지워집니다.

원격제어를 끝냅니다.

수신전달 기능이 설정됩니다.

새로운 전화번호를 누르세요.

수신전달 기능이 해제됩니다.

자동응답 상태에서 빠져나올 때 누르세요.

#

MEMO

4.9

관리및부록편

인쇄상태가 나쁠 때 청소하기

인쇄물에 흰선이 나타나거나 부분적으로 희미하게 인쇄될 때 실행하세요.

헤드 청소 하기

설정

버튼을 누른 후 버튼을

차례로 눌러‘MAINTENANCE’선택

M A I N T E N A N C E

버튼을 누름

C L E A N H E A D

버튼을 누름

P R I N T I N G . . .

테스트 패턴

•사선의 끊긴 부분이 없는지 확인하세요.

노즐이 많이 막힐수록 사선 끊김이 심합니다.

•양호한 결과를 얻을 때까지 반복하세요.

흑백기준값 조정하기

문서를 읽어들이는 부분에 먼지나 이물질이 끼면 제품제조과정에 지정되어 있던 흑백을 구분하는 기준값이 바뀌어

인쇄물이 검은 선이나 얼룩이 생길 수 있습니다. 이런 경우 기준값을 조정해 주면 그런 문제를 해결할 수 있습니다.

1

설정

누른 후

2

M A I N T E N A N C E

누름

‘MAINTENANCE’선택

문서 넣는 곳에

깨끗한 백지를

넣은 후

3

눌러‘ADJUST SHADING’선택

A D J U S T S H A D I N G

누름

S H A D I N G . . .

용지를 넣지 않을 경우 `삐─ 소리와 함께 `LOAD WHITE DOC.가 나타납니다. 본 조정은 출력품질과 밀접한

사항이므로 주의바랍니다. (반드시 깨끗한 백지 사용)

5.1

잉크 카트리지 갈아 끼우기

인쇄품질이 떨어지고 화면에

INK LOW

메세지가 표시되면 새 잉크 카트리지로 바꾸어야 합니다.

잉크 카트리지의 포장을 벗기고 테이프를 떼어냅니다.

테이프밑 동판 부분에 손이

닿지 않게 조심하세요.

설정

버튼을 누른 후 버튼을 누릅니다.

C H A N G E C A R T R I D G E

•카트리지함이 카트리지를 빼거나 넣기 좋은 장소로

이동합니다.

조작판을 열고 덮개를 열어 주세요.

5.2

사용중에 잉크 잔량을 확인해 보려면

➊ [설정] 누른 후 [▶] 눌러‘MAINTENANCE’선택 후

➋ [▶] 눌러‘INK LEVEL VIEW’선택 후

➌ 남아 있는 잉크량이 화면에 표시됨

누름

누름

카트리지를 넣은 후 카트리지 헤드를 청소하면

양호한 결과의 인쇄물을 얻을 수 있습니다.

(헤드 청소하기 p. 5.1)

잉크 카트리지를 꺼냅니다.

새 카트리지를 설치함에 넣고‘딸깍’소리가

날 때까지 뒤로 밀어주세요.

덮개를 닫고 조작판을 닫은 후 화면을 보세요.

N E W

NEW가 선택되어 있는 상태

버튼을 누릅니다.

M O N O I N S T A L L E D

사용중이던 카트리지를 뺐다가 다시 넣는 경우라면 [◀] 또는 [▶]를 눌러

O L D

’를 선택한 후 을 누릅니다.

N E W

O L D

를 바르게 선택하지

않으면 잉크 잔량 확인시 정확한 결과를 얻기 어렵습니다.

N E W :

새 카트리지 ●

O L D :

사용했던 잉크 카트리지

5.3

5.4

이런 글이 화면에 나타날 때

화 면 의 미 이렇게 하세요

상 대 팩 가 통 중이 나

응 답이 면 33분 후

자 동으 로 재 이얼 됩니

이 때 33분 의 대 상태 서

표 시되 는 메 세지 다..

그대로 두면 잠시후 자동재다이얼이 실행됩니다.

재다이얼을 끝내려면 를 누르세요. 3분간

기다리지 않고 즉시 재다이얼되게 하려면

을 누르세요.

1. 조작판을 들어 올립니다.

보 내는 가 기 기

내 부에 서 걸 습니 다..

2. 걸린 종이를 빼냅니다.

찢어지지 않도록 조심하세요.

3. 조작판을 닫아 줍니다.

화 면 의 미 이렇게 하세요

크 카

하여

리지

가 부

족합

새 잉크카트리지로 교체하세요. 제품번호는

삼성 잉크 카트리지 INK-M10이며 교체방법은 p 5.2 을 보세요.

이 메세지가 표시되면 복사나 리포트는 프린트

할 수 있으나 메모리로 수신된 내용은 잉크 카트

리지를 교체해야 프린트 할 수 있습니다.

‘INK LOW’가 표시되고 메모리 수신이 되면

복사는 할 수 없습니다..

저 보

어주

낼 문 를 보낼 문서를 먼저 넣지 않고 복사, 시각 예약

송신이나 여러 곳으로 보내는 송신 등 송신

조작을 했기 때문입니다. 문서를 먼저 넣고

다시 하시면 됩니다.

메 모리 이 가 득

찼 습니

1.같은 문서를 여러곳으로

보낼 때, 나중 시각에 송신

되도록 예약하면서, 보낼

문서를 메모리에 저장시킬

때 문서량이 많아서 메모리

가 부족하게 되면

나타납니다.

2.카트리지가 들어있지 않거

나, 종이가 걸려있거나, 종

이가 없어서 인쇄가 되지

않는 경우에는 메모리로

수신을 하게 됩니다. 이때

메모리에 저장된 문서들이

메모리 용량을 초과하게

되면 나타납니다.

‘MEMORY FULL’이 표시된 후‘CANCLE? Y/N’

메세지가 표시됩니다. 이때 `Y’선택 후

을 누르면 메모리에 저장시키기를 취소하게

되므로 두세번으로 나누어 송신하거나 메모리에

저장하지 않고 그대로 보내면 됩니다.

문서를 메모리에 저장시킨 후 팩스를 보내는 것과

그냥 보내는 것의 차이?

보내는 문서량이 많은 경우라면 문서가 모두 나갈 때까지

기다렸다가 보낸 문서를 챙겨올 수 있습니다. 하지만 보낼

문서가 메모리에 저장된 후 송신되는 경우라면 문서량이

많아도 일단 기기가 먼저 읽어들인 후 비로소 송신을 시작

하므로 송신이 끝날 때까지 기다리지 않고 문서를 챙겨올

수 있습니다.

화면에“NO CARTRIDGE”혹은“INK LOW”라고

표시되면 잉크카트리지를 교환하고

화면에“CHECK PAPER”라고 표시되면

P. 5.7을 참조하세요.

5.5

5.6

화 면 의 미

상 대 팩 기에 서 전 를

받 지 않 나 상 대 팩 기

버 튼을 지

않 아서 스교 신상 로

들 어가 지 못 습니 다..

잉 크 카 리지 가 들 어있

않 거나 끼워 진 경

표 시됩 다..

다시 시도하세요.

이렇게 하세요

1. 조작판과 덮개를 엽니다.

2. 카트리지가 들어있지 않다면 넣어주세요.

( p. 5.2)

이미 카트리지가 들어 있다면 아래와 같이

카트리지를 뺐다가 다시 넣어 보세요.

원 터치 이얼 을

사 용하 단축 다이

누 른 후 수 단 축번

를 눌 렀는 데 기 억되

있 는 번 가 없 다..

사용할 번호를 먼저 기억시켜 주세요.

•원터치 버튼에 기억시키려면 ( p. 3.2)

•단축번호로 기억시키려면 ( p. 3.4)

•그룹으로 기억시키려면 ( p. 3.5)

화면 의 미

인 쇄중 에 용 지가 족합

이렇게 하세요

먼저 용지 레버를 내리고 종이를 넣습니다.

용지 레버를 올린 후 버튼을 눌러 주세요.

인 쇄중 에 종 이가 기내

에 서 걸 습니

인쇄중에 종이가 걸린 경우 걸린 종이를 제거

한 후 버튼을 눌러 주세요.

걸린 종이를 무리한 힘으로 잡아당기지 마세요.

종이가 찢어질 수 있으며, 기기에 손상을 줄

수 있습니다.

종이가 인쇄되어 나오다가 걸린 경우라면

천천히 잡아 당깁니다.

종이가 들어가다가 걸린 경우

(CF-3100T만 적용)

동응 답 기 사용 할

사말 이 녹 어 있 지

천천히 잡아 당깁니다.

종이를 넣은 후

( p. 1.6)

버튼을 누르세요.

인사말을 녹음하지 않으면 응답기능을 사용

할 수 없습니다.

먼저 TAM 모드용 인사말을 녹음하세요.

5.7

화 면 의 미 이렇게 하세요

5.8

또는

(CF-3100T만 적용)

된 메 세지 가 없 요..

녹음되어 있는 수신메세지가 없을 때

[재생] 버튼이나 [녹음지움] 버튼을 누르면

나타납니다.

(CF-3100T만 적용)

(CF-3100T만 적용)

전지

았습

가 얼

다..

건전지를 교체하세요.

( p. 1.1)

건 전지 가 설 치되 어 있 지

않 았거 다 소 모되 습니

전 원이 질 경 우 음 성메

리 의 내 삭제 됩니

건전지를 교체하세요.

( p. 1.1)

이 실 패했 요..

상대 팩스기에 들어있는 문서를 폴링으로

수신하려고 했으나 상대팩스기에 문서가

들어있지 않거나 상대팩스기가 폴링비밀번호를

입력해 두었기 때문입니다. 확인해 주세요.

가 들 어오 이상 이

겨 실 패했 요..

전송 선로의 상태가 좋지 않거나 그 밖의

이유로 인해 수신에 문제가 생겼기 때문입니다.

상대방에게 다시 보내달라고 요청하십시오.

를 보

겨 실

내다

패했

가 이

요..

전송선로의 상태가 좋지 않거나 그밖의

이유로 인해 송신에 문제가 생겼기 때문입니다.

다시 보내십시오.

를 받 는 중 에 용 가

나 잉 크가 족하

모리 에 저 되었 다..

화면에 INK LOW가 표시되는 경우 새 잉크카트

리지로 교환하면 저장된 내용이 인쇄됩니다.

용지가 없는 경우 용지를 넣은 후 버튼을

누르면 메모리에 저장된 내용이 인쇄됩니다.

인쇄상태가 좋지 않을 때

인쇄가 희미하고

글자가 퍼진다.

확인1

카트리지에 잉크가

부족하지 않습니까?

카트리지내부의 잉크 잔량을 확인한 후 ( p. 5.3)

필요하다면 새 카트리지로 교체하세요. ( p. 5.2)

확인2

잉크절약(INK SAVE)

기능이 실행상태로

되어 있지 않습니까?

(잉크절약기능 p. 3.12)

잉크절약기능이 MEDIUM이나 MAX로 설정되면 잉크를 절

약할 수는 있으나 인쇄품질은 흐려지게 됩니다. 잉크절약

기능을 OFF로 해보세요.

글자위로 흰 줄이

나타나거나

부분적으로

글자가 깨진

상태로 인쇄된다.

인쇄 상태가

불량하다.

확인1

헤드청소를

해보셨어요?

헤드청소란 잉크 카트리지의 노즐막힘을 자동 제거할 수

있는 기능입니다. 인쇄품질이 떨어지면 주기적으로

해주세요.

1. [설정]을 누른 후 [◀] 또는 [▶]를 눌러 화면에

‘MAINTENANCE’가 표시되면

2. 을 누르세요.

3. [◀] 또는 [▶]를 누르고‘CLEAN HEAD’가 화면에

표시되면

나옵니다.

을 누릅니다. 테스트 패턴이 인쇄되어

노즐 테스트 패턴

4. 사선의 끊긴 부분이 없는지 확인하세요.

노즐이 많이 막힐수록 사선 끊김이 심합니다.

5. 양호한 결과를 얻을 때까지 테스트를 반복하세요.

5.9

글자위로 흰 줄이

나타나거나

부분적으로

글자가 깨진

상태로 인쇄된다.

인쇄 상태가

불량하다.

확인2

잉크 카트리지가

더러운 상태인가요?

잉크등이 굳어 잉크 카트리지의 노즐면이 막혀 있거나

카트리지와 카트리지 설치함 안쪽의 접촉면이 더러운

경우 부드러운 천으로 닦아주어야 합니다.

1. [설정] 을 누릅니다.

2. 전원선을 뺍니다.

3. 조작판을 올리고 덮개를 엽니다.

4. 카트리지를 들어 냅니다.

5. 카트리지의 노즐과 접촉면을 물에 약간 적신 부드러운

천으로 닦아 주세요.

노즐

접촉면

5.10

6. 부드러운 마른 천으로 카트리지 설치할 내부의

접촉면을 닦아 주세요.

카트리지 설치함

접촉면

7. 카트리지를 완전히 말린 후 제자리에 꽂고 덮개와

조작판을 닫은 뒤 전원을 연결해 주세요.

인쇄물에 잉크가

번지거나 얼룩이

진다.

확인1

잉크가 충분히

말랐어요?

확인2

사용하는 용지는 표준

복사용지입니까?

확인3

헤드청소를

해보셨어요?

확인4

잉크 카트리지가

더러운 상태인가요?

확인4

잉크절약 기능(INK SAVE)

을 확인해 보셨나요?

넒은 범위로 검은색으로 인쇄되어 나오는 경우 인쇄되어

나온 직후에 손을 대면 잉크가 아직 마르지 않아 얼룩이

생길 수 있으므로 충분히 마르게 해주세요.

용지에 따라 잉크가 제대로 흡수되지 않을 수 있으므로

일반적으로 사용되는 복사용지를 사용해 주세요.

헤드청소를 하세요. ( p. 5.1)

잉크 카트리지의 노즐과 접촉면, 카트리지 설치함 내부의

접촉면을 부드러운 천으로 닦아주세요. ( p. 5.10)

잉크절약 기능이 MEDIUM이나 MAX로 설정되면 인쇄품은

흐리지만 번짐이나 얼룩을 예방할 수 있습니다.

잉크절약기능을 ON으로 해보세요. ( p. 3.12)

5.11

불규칙적인 검은

선이 생긴다.

확인1

잉크 카트리지가

더러운 상태인가요?

잉크 카트리지의 노즐과 접촉면, 카트리지 설치함 내부의

접촉면을 부드러운 천으로 닦아주세요. ( p. 5.10, 5.11)

복사상태가

좋지 않아요.

또 내가 보낸

팩스에 원본에

없는 검은 선이나

얼룩이 있고 선명

하지 못하대요.

확인1

원고를 읽는 부분이

더러워져 있지 않나요?

1. 조작판을 들어 올립니다.

2. 흰색 롤러를 들어냅니다. 롤러의 양쪽끝에 있는 그림

부분을 잡고 안쪽으로 잡아 당긴 상태로 조작판쪽으로

돌려서 들어 올리면 됩니다.

3. 흰색 롤러의 표면을 물을 약간 적신 부드러운 천으로

닦아주세요.

5.12

복사상태가

좋지 않아요.

또 내가 보낸

팩스에 원본에

없는 검은 선이나

얼룩이 있고 선명

하지 못하대요.

4. 고무판도 물을 약간 적신 면봉으로 닦아줍니다.

5. 흰색 롤러 밑면에 있던 유리판도 닦아주세요.

유리표면이 긁히지 않도록 조심하세요.

6. 흰색 롤러를 제자리에 끼웁니다. 롤러를 잡고 원래

자리에 끼운 뒤 롤러의 양쪽 끝부분을 제품의

뒷쪽방향으로 돌려서 롤러 양쪽 끝에 있는 볼록

기둥이 제 위치에 들어갈 수 있도록 합니다.

7. 조작판을 닫아 주세요.

5.13

5.14

종이가 제대로 들어가지 않을 때

종이를 바르게 넣는 방법

A4 복사용지를

사용하세요.

종이를 넣기 전에

충분히 불거나

털어주세요.

A4

너무 많이 넣지 마세요. 2-3장이

동시에 빨려 들어 갈 수 있습니다.

일반 복사용지 경우 한번에 최대 100장까지

넣을 수 있지만 적정량은 80장입니다.

이면지를 사용하는 경우 백지면이

위로 오도록 넣어주세요.

2-3장씩

한꺼번에

들어가요.

확인1

종이를 너무 많이

넣지 않았나요?

확인2

종이가 서로 붙어 있지

않나요?

확인3

날씨가 습하지 않나요?

종이의 두께에 따라 차이는 있지만 일반 복사용지 경우

최대 100장까지 넣어둘 수 있습니다. (적정량: 80장)

종이를 넣기 전에 충분히 불거나 털어서 종이가 서로

붙지 않게 해주세요.

습기가 많은 곳에서 장시간 방치되면 종이가 서로 붙어서

들어갈 수 있습니다.

종이가 들어가지

않아요.

확인1

종이를 너무 많이

넣지 않았나요?

확인2

어딘가 종이가 걸려

있지 않나요?

확인3

용지 급지 상태를

확인하셨나요?

종이의 두께에 따라 차이는 있지만 일반 복사용지 경우

약 100장까지 넣어둘 수 있지만 적정량은 80장입니다.

확인 후 걸린 종이를 빼내세요. ( p. 5.7)

용지 레버를 뒤로 밀고 다시 용지를 넣은 후 용지레버를

앞으로 당기세요.( p. 1.6)

비스듬히 들어가

면서 종이가

구겨져요.

확인1

종이가이드를 종이폭에

맞게 조정했나요?

가이드를 그림과 같이 쥐고

종이폭에 맞추어 조정하세요.

보내는 문서인

경우 문서가

기기안으로

비스듬히 들어가

거나 자주 걸려요.

확인1

문서폭 조절 가이드를

문서폭에 맞게 조정했

나요?

확인2

한번에 너무 많이

넣지 않았어요?

확인3

문서가 너무 두껍거나

얇지 않나요?

가이드를 문서폭에 맞추어

조정하세요. 양쪽 가이드가

함께 움직입니다.

한번에 약 15장까지 넣을 수 있습니다. 보내는 문서량이

많으면 앞에 넣은 문서가 읽혀져 배출되면 남은 문서를

더 얹어주세요.

너무 두껍거나 얇은 종이라면 먼저 일반용지에 복사하여

복사된 사본을 보내세요.

5.15

5.16

이런 이상이 생기면

화면이 켜지지

않고 버튼을

눌러도 반응이

없어요.

확인1

전원이 바르게 연결

되었나요?

•전원선을 뺐다가 다시 꽂아 보세요. ( p. 1.4)

•전원코드를 꽂은 벽의 전원 소켓에 이상이 없는지

다른 전기 제품을 연결하여 확인해 보세요.

발신음이 들리지

않아요.

확인1

전화선이 바르게

연결되었나요?

확인2

전화선을 본 제품

뒷면의 TEL.LINE잭에

꽂았나요?

전화선을 뺐다가 다시 꽂아 보세요. ( p. 1.5)

전화선은 반드시 TEL.LINE잭에 꽂아야 합니다.

EXT. LINE TEL. LINE HANDSET

팩스가 수신되지

않고 계속해서

벨만 울려요.

확인1

대기화면의 수신모드가

TEL로 되어 있지

않나요?

[수신모드]버튼을 2초 이상 길게 눌러 FAX MODE, 또는

AUTO MODE를 선택하세요. ( p. 2.8)

팩스는 들어

오는데 인쇄되어

나오지 않아요.

확인1

종이가 있습니까?

확인2

잉크 카트리지가

들어 있지 않거나

새것으로 교체해야

하지 않습니까?

종이가 없으면 메모리로 수신되므로,

종이를 공급한 후 버튼을 누르면 인쇄가 됩니다.

화면에 NO CARTRIDGE 또는 INK LOW등의 메세지가

표시됩니다. 확인 후 카트리지를 넣거나 새것으로 갈아

끼우세요. 이럴 때도 메모리로 수신됩니다.

전화를 받고

버튼을

눌렀는데도

팩스가 들어오지

않아요.

확인1

수화기를 먼저 내리고

버튼을 누르지

않았어요?

‘삐-’하는 신호음이 들리면

누르고 수화기를 내려야 합니다.

버튼을 먼저

팩스가 제대로

보내지지 않아요.

확인1

보낼 문서의 기록면이

위로 오게 넣지

않았나요?

확인2

버튼을

누르기 전에 수화기를

내리지 않았어요?

확인3

상대 팩스기에 이상이

생기지 않았어요?

보낼 문서는 뒤집어

넣어야 합니다.

‘삐-’하는 신호음이 들리면 버튼을 누른 후

수화기를 내려야 합니다.

확인해 보세요.

5.17

폴링으로 수신이

안돼요.

확인1

상대 팩스기에

문서가 들어

있었나요?

확인2

상대 팩스기에서 폴링

비밀번호를 입력해

두지 않았나요?

확인해 주세요. 폴링으로 수신하려면 먼저 상대 팩스기에

서 보낼 문서를 넣어 폴링될 수 있도록 설정해 두어야

합니다. ( p. 3.8)

확인해 주세요. 상대팩스기가 비밀번호로 묶여 있으면

폴링할 수 없습니다.

복사를 해도 흰

종이가 나와요.

확인1

복사원본의 기록면이

위로 오게 넣지

않았나요?

원본을 뒤집어서 넣어주세요.

팩스로 받은

문서가 한장의

내용이 두장으로

나오거나 뒷장이

백지로 인쇄되어

나와요.

확인1

시스템 기본 설정

상태를 바꿀때 종이

크기를 바꾸지

않았나요? ( p. 3.11)

(

종이 크기(FAX PAPER SIZE)를 A4로 선택해 두세요.

p. 3.11)

확인2

시스템 기본 설정상태

변경기능을 사용하여

자동축소(AUTO REDUCTION)

기능을 해제시켜 두지

않았나요? ( p. 3.11)

상대방이 보낸 문서가 A4보다 조금 긴 경우 내 팩스기에서

수신되어 인쇄되면서 약간 축소하여 한장으로 나올 수

있는데 자동축소기능을 OFF로 해두면 두장으로 나올 수

있습니다. ( p. 3.11)

5.18

제품의 사양

일반적 사양

입력 전압 범위 AC 220 V

정격 주파수 범위

50 Hz ~ 60 Hz

소비 전력

•인쇄대기 : 8 W 이하

•인쇄중(평균) : 20 W 이하

팩스 사양

적용 회선

통신 호환

유효독취폭

스캔 방식

압축 방법

가입전화회선, 전용회선

ITU G3, ECM

210 mm

CIS

MH/MR/MMR (ECM Mode)

제품 치수

제품 무게

습 도

•너비 : 382 mm

•깊이 : 310 mm

•높이 : 210 mm

약 5.8 Kg

8 % ~ 80 % RH

모뎀 속도

수신 메모리

문서 최대폭

14400/12000/9600/7200/4800/2400 bps

약 1 M (약 80 페이지)

216 mm

문서 자동 급지량 일반 복사용지인 경우 최대 15장

5.19

5.20

안전을 위한 주의사항

사용자의 안전과 재산상의 손해 등을 막기 위한 내용입니다. 아래의 내용을 잘 읽고 올바르게 사용해 주세요.

전원관련

손상된 전원코드나 플러그, 헐거운 콘센트는

사용하지 마세요.

●감전, 화재의 위험이 있습니다.

코드부분을 잡아당겨 빼거나 젖은 손으로

전원플러그를 만지지 마세요.

●감전, 화재의 위험이 있습니다.

설치할때

습기, 먼지가 많은 곳, 물(빗물)이 튀는 곳에

설치하지 마세요.

●감전, 화재의 위험이 있습니다.

불안정한 곳에 설치하지 마세요.

●떨어져 망가지거나 다칠 수 있습니다.

청소할때

전원플러그를 뺀 후 청소하고, 물을 직접

뿌리거나 벤젠, 신나, 알콜 등으로 닦지 마세요.

●수리할 필요가 있을 때는 서비스센터로 연락하세요.

전원플러그의 핀과 접촉부분에 먼지,

물 등이 묻어 있으면 잘 닦아 주세요.

●감전, 화재의 위험이 있습니다.

전원코드를 무리하게

구부리거나 무거운 물건에 눌러

망가지지 않도록 하세요.

●감전, 화재의 위험이 있습니다.

천둥, 번개가 치거나

오랜시간 사용하지 않을 때는

전원플러그를 빼 주세요.

●감전, 화재의 위험이 있습니다.

한개의 콘센트에 여러 전기제품을

동시에 꽂아 사용하지 마세요.

●화재의 위험이 있습니다.

촛불, 담뱃불 등을 프린터 위에

올려 놓거나 열기구와 가까운 곳에

설치하지 마세요.

●화재의 위험이 있습니다.

사용할때

잉크 카트리지를 불에 넣지

마세요.

●폭발의 위험이 있습니다.

용지 넣는 곳이나 본체 내부에

손을 넣지 마세요.

●날카로운 부분에 다칠 수

있습니다.

기타

함부로 분해, 수리, 개조하지

마세요.

●수리할 필요가 있을 때는

서비스센터로 연락하세요.

본체 위에 물이 담긴 그릇, 약품,

작은 금속류 등을 올려 놓지 마세요.

●내부로 들어가면 감전,

화재의 위험이 있습니다.

본체에서 이상한 소리, 냄새,

연기가 나면 즉시 전원플러그를

빼고 서비스센터로 연락하세요.

●감전, 화재의 위험이 있습니다.

5.21

5.22

/

/

/

소모품 구입안내

통신 판매 용

008800--002233--88448844 ((전 화비 료))

대리 점

가까운 삼성전자 C&C 대리점이나 서비스센터 또는 삼성 소모품 전문점에서 구입하세요.

소모품은 반드시 당사 정품을 사용하세요

유사품 사용으로 인한 제품의 손상에 대해서는 품질 보증 및 A/S를 받을

수 없습니다.

서비스에 관하여

잉크 카트리지 보증

─ 잉크 카트리지의 보증기간은 판매일로부터 6개월이며, 중량기준으로 관리됩니다.

소모품은 반드시 당사 정품을 사용하세요.

─ 최고의 인쇄품질을 얻으려면 삼성 소모품 정품만 사용하는 것이 좋습니다.

─ 잉크 카트리지를 개조하거나 잉크를 다시 채워 발생한 손상은 품질보증 및 서비스를 받을 수 없습니다.

─ 잉크 카트리지에 잉크를 다시 채워 사용하시면 잉크 카트리지의 전자 및 기계부품에 압력을 가하여

정상적인 수명대로 작동되지 않을 수 있고 많은 문제를 발생시킬 수 있습니다.

잉크 카트리지 교체시기

─ 검정색이 흐리게 인쇄될 경우는 사용중인 잉크 카트리지의 양을 확인후 새 잉크 카트리지로 교체하세요.

잉크 카트리지를 정기적으로 청소하십시오.

소모품 품질문제 발생시

가까운 삼성 서비스센터

를 방문하여 문의하십시오.

(전화번호는 뒷표지 참조)

제품보증서

서비스에

대하여

●저희 삼성전자에서는 품목별 소비자피해보상규정에 따라

아래와 같이 제품에 대한 보증을 실시합니다.

●제품 고장발생시 구입대리점으로 연락하세요.

(대리점 이용이 안될 경우 서비스센터로 연락바랍니다.)

●보상여부 및 내용통보는 요구일로부터 7일 이내에,

피해보상은 통보일로부터 14일 이내에 해결해 드립니다.

●본 제품의 부품 보유년한은 5년입니다.

본 제품의

제품 보증기간은 1년

입니다.

제 품 명

구 입 일

구입대리점

년 월 일

모 델 명

SERIAL NO.

판 매 금 액

무료서비스

구입 후 1년(제품 보증기간) 이내 에 제품이 고장난 경우에만 무료서비스를 받을 수 있습니다.

※일반 제품을 영업용도로 전환하여 사용할 경우의 보증기간은 반으로 단축 적용됩니다.

보상내용

소비자 피해유형

보증기간이내

구입 후 10일 이내 정상적인 사용상태에서 발생한

성능•기능상의 하자로 중요한 수리를 요할 때

구입 후 1개월 이내 정상적인 사용상태에서 발생한

성능•기능상의 하자로 중요한 수리를 요할 때

수리

가능

동일 하자로 3회까지 고장 발생시

동일 하자로 4회째 고장 발생시

수리용 부품은 있으나 수리 불가능시

(부품보유기간 이내)

수리용 부품이 없어 수리 불가능시

(부품보유기간 이내)

교환 또는 환급

제품교환

무료수리

제품교환 또는 환급

제품교환 또는 환급

제품교환 또는 환급

보증기간이후

유료 수리

유료 수리

정액 감가상각 후 교환

정액 감가상각 금액에

10% 가산하여 환급

유료서비스

고장이 아닌 경우

고장이 아닌 경우 서비스를 요청하면 요금을 받게 되므로 반드시

사용설명서를 읽어 주세요. (수리가 불가능한 경우 별도 기준에 준함)

•제품 기능 사용설명 및 분해하지 않고

처리하는 간단한 조정시

•외부안테나 및 유선신호 관련 서비스 요청시

•판매점에서 제품을 부실하게 설치해 주어 재설치시

•제품 내부에 들어간 먼지 세척 및 이물 제거시

(팩시밀리, 프린터)

1회 무료

2회부터 유료

•제품의 이동, 이사 등으로 인한 설치 부실시

•구입시 판매조건이 고객이 설치하게 된

제품의 재설치 요청시

•소비자 설치 미숙으로 재설치시

•헤드세척 및 이물투입 서비스 요청시

•네트워크 및 타사 프로그램 사용설명

1회부터 유료

소비자 과실로 고장난 경우

•소비자의 취급 부주의 또는 함부로

수리, 개조하여 고장 발생시

•삼성전자 대리점이나 서비스센터 기사가 아닌

사람이 수리하여 고장 발생시

•전기용량을 틀리게 사용하여 고장 발생시

예)110V 제품을 220V 전원에 사용한 경우

•설치 후 이동시 떨어뜨림 등에 의한

고장, 손상 발생시

•삼성전자에서 미지정한 소모품이나

옵션품 사용으로 고장 발생시

그 밖의 경우

•천재지변(화재, 염해, 수해 등)에 의한 고장 발생시

•소모성 부품의 수명이 다한 경우

(배터리, 형광등, 헤드, 진동자, 램프류, 필터류,

토너, 드럼, 리본 등)

이 보증서는 우리나라에서만 사용되며 다시 발행하지 않으므로 사용설명서와 함께 잘 보관해 주세요.

■주 소 : 경북 구미시 공단동 259번지

P/N: JB68-00195A Rev. 2.00

서비스센터 대표번호

전국어디서나

1588-3366

제품 모델명, 고장상태, 연락처를 정확히 알려 주시면 고객 여러분의

궁금점을 언제나 친절하게 상담, 빠른 서비스를 제공합니다.

휴대폰으로 전화할 경우는 가까운 지역의 아래 번호를 이용하세요.

수도권 02-3451-3366 경남 051-550-3366

강원

경북

0391-652-3366

053-430-3366

전북 0652-240-3366

전남 062-250-3366

충청 042-480-3366 제주 064-742-3366

고객상담실

서울 02-541-3000 080-022-3000

부산 051-861-3000 080-051-3000

PC통신

PC통신 (삼성전자 기업 포럼)

GO SEC(유니텔, 천리안, 하이텔, 나우누리, 넷츠고)

인터넷 홈페이지 http://www.sec.co.kr/printer

인터넷 쇼핑몰 http://www.gosamsung.co.kr

AS마크란? 사후봉사가 우수한 기업에 대해 국가기관인

국립기술품질원이 품질을 보증하는 인증마크입니다.

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Table of contents
