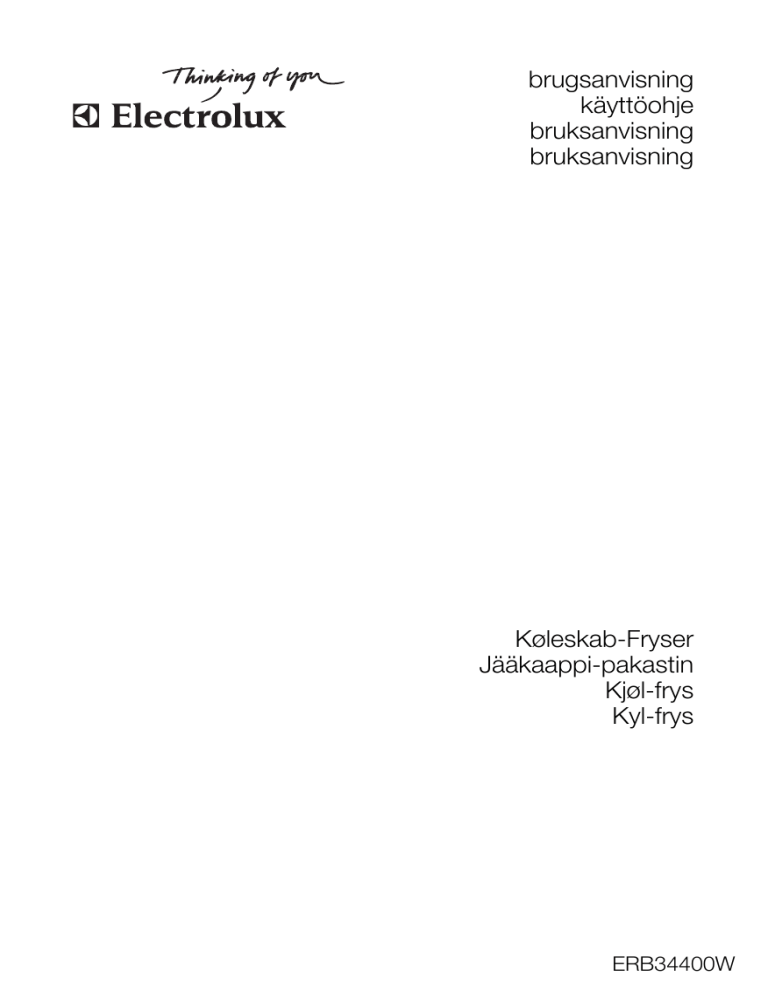

Electrolux 0-SERIE340 Basic Guide

brugsanvisning käyttöohje bruksanvisning bruksanvisning

Køleskab-Fryser

Jääkaappi-pakastin

Kjøl-frys

Kyl-frys

ERB34400W

2 electrolux

Electrolux. Thinking of you.

Se mere om, hvordan vi tænker på www.electrolux.com

Læs denne brugsanvisning igennem (inkl. tips og advarsler), før apparatet installeres og tages i brug.

Det forebygger ulykker og sikrer, at apparatet bruges korrekt. For at undgå unødvendige fejl og uheld er det vigtigt at sikre, at alle, der bruger apparatet, er fuldt fortrolige med dets drift og sikkerhedsfunktioner. Gem denne vejledning og sørg for, at den følger med apparatet, hvis det bliver flyttet eller solgt, så alle der bruger apparatet er fortrolige med dets betjening og sikkerhed.

Følg forholdsreglerne i denne brugsanvisning for at undgå skader på personer eller ting. I modsat fald er producenten ikke ansvarlig for eventuelle skader.

Sikkerhed for børn og udsatte personer

• Apparatet er ikke beregnet til at bruges af personer (herunder børn) med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, med mindre den, der har ansvaret for deres sikkerhed, først har instrueret dem eller har kontrolleret, at de kan betjene det korrekt.

Hold øje med børn for at sikre, at de ikke leger med apparatet.

• Hold alle emballagedele væk fra børn. Der er fare for kvælning.

• Hvis du kasserer apparatet: Tag stikket ud af kontakten, klip netledningen af (så tæt på apparatet som muligt) og fjern døren, så børn ikke kan få elektrisk stød eller smække sig inde i apparatet under leg.

• Hvis dette apparat, der har magnetlås, erstatter et ældre apparat med fjederlås (lås med låsetunge) på døren eller i låget: Sørg for at ødelægge fjederlåsen på det gamle apparat, inden du kasserer det. Det sikrer, at det ikke kan blive en dødsfælde for et barn.

Generelt om sikkerhed

Bemærk Ventilationsåbningerne må ikke blokeres.

• Apparatet er udelukkende beregnet til husholdningsbrug.

• Apparatet er beregnet til opbevaring af madvarer og/eller drikkevarer i en almindelig husholdning, som forklaret i denne brugsanvisning.

• Brug ikke mekaniske redskaber eller andre kunstige hjælpemidler til at fremskynde optøningen.

• Brug ikke andre el-apparater (f.eks. ismaskiner) inde i køleudstyr, med mindre de er godkendt til formålet af producenten.

1) Hvis der er lampedæksel på

2) Hvis apparatet er af Frost Free-typen

• Kølekredsløbet må ikke beskadiges.

• Apparatets kølekreds indeholder kølemidlet isobutan (R600a), en naturlig gas med høj biologisk nedbrydelighed. Det er dog brandfarligt.

Sørg for, at ingen af kølekredsens komponenter kan tage skade under transport og installation af apparatet.

Hvis kølekredsen skulle blive beskadiget:

– Undgå åben ild og antændelseskilder

– Luft grundigt ud i det lokale, hvor apparatet står

• Det er farligt at ændre apparatets specifikationer eller forsøge at ombygge det på nogen måde.

Enhver skade på ledningen kan give kortslutning, brand og/eller elektrisk stød.

Advarsel Enhver elektrisk komponent (netledning, stik, kompressor) skal udskiftes af et autoriseret serviceværksted eller en autoriseret montør.

1. Netledningen må ikke forlænges.

2. Pas på, at stikket ikke bliver klemt eller beskadiget af apparatets bagpanel. Et klemt eller beskadiget stik kan blive overophedet og starte en brand.

3. Sørg for, at apparatets eltilslutning er let at komme til.

4. Træk ikke i elledningen.

5. Sæt ikke stikket i kontakten, hvis kontakten sidder løst. Fare for elektrisk stød eller brand.

6. Der må ikke tændes for apparatet, hvis lampedækslet ikke sidder på 1) den indvendige pære.

• Apparatet er tungt. Der skal udvises stor forsigtighed ved flytning af det.

• Rør ikke ved ting fra frostafdelingen med fugtige eller våde hænder. Det kan give hudafskrabninger eller forfrysninger.

• Undgå at udsætte apparatet for direkte sollys i længere tid.

Daglig brug

• Sæt ikke en varm gryde på apparatets plastdele.

• Opbevar ikke brandfarlig gas og væske i apparatet, da de kan eksplodere.

• Sæt ikke maden direkte op mod udluftningen i apparatets bagvæg. 2)

• Dybfrostvarer må ikke nedfryses igen, når de har været optøet.

• Opbevar færdigpakkede dybfrostvarer som angivet på pakken.

electrolux 3

• Følg nøje producentens angivelser vedr. opbevaring af produktet.

• Sæt ikke drikkevarer med kulsyre ('brus') i frostrummet, da det skaber tryk i beholderen, så den kan eksplodere og beskadige apparatet.

• Ispinde kan give forfrysninger, hvis de spises lige fra fryseren.

Vedligeholdelse og rengøring

• Inden rengøring slukkes der for apparatet, og stikket tages ud af kontakten. Sluk på ejendommens el-tavle, hvis du ikke kan komme til stikkontakten.

• Inden apparatet tages i brug vaskes det indvendig (inkl. tilbehør) med lunkent vand tilsat neutral sæbe for at fjerne den typiske lugt af nyt apparat.

Tør grundigt efter.

• Brug ikke metalgenstande til at rengøre apparatet.

• Brug ikke skarpe genstande til at skrabe rim af.

Brug en plastikskraber.

• Brug aldrig en hårtørrer eller andre elektriske varmekilder til at fremskynde afrimningen. For kraftig varme kan skade de indvendige plastdele, og der kan trænge fugt ind i det elektriske system, så det bliver strømførende.

• Efterse jævnlig afløbet i køleskabet for afrimningsvand. Rens afløbet efter behov. Hvis afløbet er blokeret, ophobes der vand i bunden af apparatet.

Installation

Vigtigt Ved tilslutning til lysnet skal vejledningen i de pågældende afsnit nøje følges.

• Pak apparatet ud, og efterse det for skader. Tilslut ikke apparatet, hvis det er beskadiget. Eventuelle skader på apparatet skal straks anmeldes til det sted, hvor det er købt. Gem i så fald emballagen.

Betjeningspanel

• Det anbefales at vente mindst to timer med at tilslutte apparatet, så olien har tid til at løbe tilbage i kompressoren.

• Der skal være tilstrækkelig luftudskiftning rundt om apparatet. Ellers bliver det overophedet.

Følg installationsvejledningen for at sikre tilstrækkelig ventilation.

• Så vidt det overhovedet er muligt skal apparatets bagside stå op mod en væg, så man ikke kan komme til at røre eller hænge fast i varme dele (kompressor, kondensator), med risiko for at brænde sig.

• Apparatet må ikke stilles tæt på radiatorer eller komfurer.

• Sørg for, at det er muligt at komme til netstikket, når apparatet er installeret.

• Tilslut kun til drikkevandsledning (vandværksvand). 3)

Service

• Alt el-arbejde, der kræves til vedligeholdelse af apparatet, skal udføres af en autoriseret el-installatør.

• Dette produkt må kun serviceres af et autoriseret serviceværksted, og der må kun bruges originale reservedele.

Miljøhensyn

Apparatet indeholder ikke gasser, der kan nedbryde ozonlaget, hverken i kølekreds eller isoleringsmaterialer. Apparatet må ikke bortskaffes sammen med husholdningsaffald og jordfyld. Isoleringsskummet indeholder brændbare gasser:

Apparatet skal bortskaffes i henhold til gældende bestemmelser. Nærmere oplysninger fås hos kommunens tekniske forvaltning. Undgå at beskadige køleenheden, især på bagsiden ved siden af varmeveksleren. De materialer i apparatet, der er mærket med symbolet , kan genvanvendes.

A B

A - Apparatets TÆND-/SLUK-knap

B - Knap til temperaturregulering

C – Temperatur- og funktionsindikator

3) Hvis beregnet til tilslutning til vand

C D E

D - Funktionsknap

E – Bekræftelsesknap

4 electrolux

Display

Lyser, når den tilhørende køle- eller frysedel er i drift.

Lyser, når den tilhørende køle- eller frysedel har opnået den indstillede temperatur.

Blinker for at gøre opmærksom på en fejl i den tilhørende køle- eller frysedel.

Alarm ved for høj temperatur.

Viser omgivelsestemperaturen.

Ibrugtagning

Hvis displayet ikke lyser, når stikket sættes i stikkontakten, trykkes der på knap A for at tænde for skabet.

Når der tændes for skabet, lyder alarmen, og temperaturvisningen blinker.

Tryk på knap E for at slå alarmen fra (se også under

"Alarm ved for høj temperatur" . Symbolet blinker stadig, og temperaturindikatoren den højeste temperatur, der er målt.

viser

Vælg funktionen Energispare for at få korrekt opbevaring med følgende faste indstillinger:

+5 °C i køleskabet

-18 °C i fryseren

• Vent med at lægge madvarer i fryseren, indtil temperaturen er nede på -18 °C.

• Se afsnittet "Temperaturindstilling" for at ændre temperaturen.

Slukning

Sluk for skabet ved at trykke på knap A i mindst 1 sekund.

Displayet viser nedtælling af temperaturen -3-2-1.

Funktionsmenu

Tryk på knappen D for at aktivere funktionsmenuen. Hver funktion bekræftes ved at trykke på knap

E. Hvis den valgte funktion ikke bekræftes i løbet af nogle sekunder, skifter displayet fra menuen til normal visning.

Følgende funktioner kan indstilles:

Vælg køleskab

Symbol for børnesikring.

Symbol for timer-funktion.

Symbol for Shopping-funktion.

Symbol for køling af drikkevarer.

Symbol for Action Freeze-funktion.

Indikator for positiv eller negativ temperatur.

Temperaturindikator.

Symbol for Energisparefunktion.

Vælg fryser

Omgivende temperatur

Børnesikring

Indkøbsfunktion

Økofunktion

Hurtigfrysning-funktion

Afkøling af drikkevarer

Termostatknap

Tryk på knappen D for at vælge afdeling og derefter på knappen B for at indstille den ønskede temperatur.

Tryk på knappen E for at bekræfte valget.

Temperaturindikatoren viser den indstillede temperatur. Den indstillede temperatur vil blive nået inden for 24 timer.

Holiday (feriefunktion) "H"

I Holiday-funktionen er temperaturen +15 °C.

Funktionen giver mulighed for at holde køleskabets dør lukket i en længere periode (f.eks. sommerferien), hvor skabet er tømt, uden at der dannes dårlig lugt.

Slå Holiday-funktionen til som når du ændrer den indstillede temperatur. Temperaturindikatoren kan

ændre den viste temperatur med op til + 8 °C, 1

°ad gangen. + 2 °C følges af bogstavet "H ". Bekræft ved at trykke på knap (E).

Nu står køleskabet på "ferie"-funktion i energisparetilstand.

electrolux 5

Vigtigt Køleskabet skal være tomt, når det sættes i Holiday-funktion.

Omgivelsestemperatur

Du får vist den omgivende temperatur ved at trykke på knap D (evt. flere gange), til det tilhørende symbol vises. I denne tilstand vises den omgivende temperatur.

Du skal bekræfte indstillingen ved at trykke på knap E inden for få sekunder. Alarmen lyder, og symbolet lyser.

Funktionen kan deaktiveres når som helst ved at trykke på knap D, indtil det tilhørende symbol blinker, og derefter på knap E.

Børnesikring

Du slår børnesikringen til ved at trykke på knap D

(evt. flere gange), til det tilhørende symbol kommer frem .

Du skal bekræfte indstillingen ved at trykke på knap E inden for få sekunder. Alarmen lyder, og symbolet lyser. Så længe denne funktion er aktiveret, kan der ikke ændres nogen indstillinger med knapperne.

Funktionen kan deaktiveres når som helst ved at trykke på knap D, indtil det tilhørende symbol blinker, og derefter på knap E.

Shopping (indkøbsfunktion)

Hvis det er nødvendigt at anbringe store mængder varme fødevarer i køleskabet, for eksempel efter indkøb, anbefales det at aktivere Shopping-funktionen for at køle varerne hurtigere og for at undgå at opvarme de andre fødevarer i køleskabet.

Du slår Shopping-funktionen til ved at trykke på knap D (evt. flere gange), til det tilhørende symbol kommer frem . Du skal bekræfte indstillingen ved at trykke på knap E inden for få sekunder.

Alarmen lyder, og symbolet lyser.

Shopping afbrydes automatisk efter ca. 6 timer.

Funktionen kan deaktiveres når som helst ved at trykke på knap D, indtil det tilhørende symbol blinker, og derefter på knap E.

Energisparefunktion

Du slår funktionen Energispare til ved at trykke på knap D (evt. flere gange), til det tilhørende symbol kommer frem

Du skal bekræfte indstillingen ved at trykke på knap E inden for få sekunder. Alarmen lyder, og symbolet lyser.

I denne tilstand indstilles de valgte temperaturer automatisk (+ 5 °C og - 18 °C), så der opnås de bedste betingelser for opbevaring af madvarer.

Du kan når som helst slå funktinen fra ved at ændre temperaturen i køle- eller fryseskabet.

Indfrysningsknap

Fryseren er velegnet til langtidsopbevaring af købte frostvarer og dybfrossen mad og til nedfrysning af friske madvarer.

Den maksimale mængde madvarer, der kan nedfryses i løbet af 24 timer, er angivet på typeskiltet.

Hvis du vil indfryse den mængde, der står på typeskiltet, skal madvarerne anbringes, så de er i direkte kontakt med den kolde overflade (fjern skuffer eller kurve). Når madvarerne indfryses i skufferne eller kurvene, vil der kunne indfryses en mindre mængde.

Ved nedfrysning af friske madvarer anbefales det at anvende Action Freeze-funktionen. Tryk på knap D (evt. flere gange), til -symbolet kommer frem.

Du skal bekræfte indstillingen ved at trykke på knap E inden for få sekunder. Alarmen lyder, og i displayet vises nogle linjer i bevægelse.

Efter 24 timers indfrysning kan madvarerne lægges i selve fryseren.

Læg de madvarer, der skal fryses, i -rummet, der er det koldeste sted.

Indfrysningen tager 24 timer. I løbet af dette tidsrum må der ikke anbringes andre madvarer i fryseren.

Funktionen standser automatisk efter 52 timer.

Du kan når som helst slå funktinen fra ved at trykke på knap D, til -symbolet blinker, og derefter trykke på knap E.

Drinks Chill (afkøling af drikkevarer)

Drinks Chill-funktionen fungerer som en sikkerhedsadvarsel, når der anbringes flasker i fryseren.

Du slår den til ved at trykke på knap D (evt. flere gange), til det tilhørende symbol kommer frem

.

Du skal bekræfte indstillingen ved at trykke på knap E inden for få sekunder. Alarmen lyder, og symbolet lyser.

Denne funktion er automatisk indstillet til at køre i

30 min. Dette kan ændres fra 1 min til 90 min ved at trykke på knap B, til det ønskede antal minutter vises.

Ved afslutningen af det valgte tidsrum er der følgende visninger:

• på indikatoren

blinker -symbolet

• symbolet

blinker

• symbolet blinker

• der lyder en alarm, indtil der trykkes på knap E.

Husk på dette tidspunkt at fjerne drikkevarerne fra fryseren.

Du kan når som helst slå funktionen fra ved at trykke på knap D, til det tilhørende symbol blinker, og derefter på knap E.

6 electrolux

Alarm ved for høj temperatur

Temperaturstigninger i køle- eller fryseskabet

(f.eks. på grund af strømsvigt) angives ved at:

• temperaturen blinker

• fryserens -symbol blinker

• symbolet

blinker

• alarmen lyder

Når de normale forhold genoprettes:

• afbrydes lydsignalet

Ibrugtagning

Indvendig rengøring

Inden apparatet tages i brug vaskes det indvendig

(inkl. tilbehør) med lunkent vand tilsat neutral sæbe for at fjerne den typiske lugt af nyt apparat. Tør grundigt efter.

Daglig brug

Opbevaring af frosne madvarer

Når skabet tændes igen efter en længere periode, hvor det ikke har været anvendt, skal det køre i mindst 2 timer på højere indstillinger, inden der lægges madvarer ind.

Vigtigt Hvis madvarerne optøs ved et uheld (f.eks.

som følge af strømsvigt), og strømafbrydelsen har varet længere end den angivne temperaturstigningstid under tekniske specifikationer, skal madvarerne enten spises eller

Nyttige oplysninger og råd

Normale driftslyde

• Undertiden kan der høres en svag gurglen eller boblen, når kølemidlet pumpes gennem spiralerne eller rørene. Det er normalt.

• Når kompressoren kører, pumpes kølemidlet rundt, og der kommer en snurrende og pulserende lyd fra kompressoren. Det er normalt.

Vedligeholdelse og rengøring

Bemærk Kobl apparatet fra strømforsyningen, før der udføres nogen som helst form for vedligeholdelse.

Apparatets kølesystem indeholder klorbrinter; Service og påfyldning må derfor kun udføres af en autoriseret tekniker.

Afrimning af køleskabet

Under normal drift afrimes fordamperen i køleafdelingen automatisk, hver gang motorkompressoren standser. Afrimningsvandet ledes ud gennem en rende og ned i en særlig beholder bag på apparatet (over motorkompressoren), hvor det fordamper.

• bliver temperaturen ved med at blinke

Tryk på knap E for at slå alarmen fra. Den højeste temperatur, der er målt i skabet, vises i indikatoren

i nogle sekunder.

Derefter går skabet tilbage til normal funktion, hvor temperaturen i enten køle- eller fryseskabet vises.

Mens alarmen lyder, kan den afbrydes ved at trykke på knap E.

Vigtigt Brug ikke sulfosæbe eller skuremiddel.

Det vil skade overfladen.

tilberedes og derefter nedfryses igen (efter afkøling).

Optøning

Når dybfrostvarer eller nedfrosne madvarer skal bruges, kan de optøs i køleafdelingen eller ved stuetemperatur, afhængig af hvornår de skal bruges.

Små stykker kan endda tilberedes uden optøning, direkte fra fryseren: I så fald forlænges tilberedningstiden.

• Varmeudvidelsen kan give pludselige knæklyde.

Det er et naturligt og ufarligt fysisk fænomen. Det er normalt.

Afløbet til afrimningsvand sidder midt i renden i køleafdelingen. Det skal jævnlig renses, så vandet ikke løber over og drypper ned på maden i skabet.

Brug den medfølgende special-flaskerenser, der sidder i afløbshullet ved leveringen.

electrolux 7

• Løsn afløbsstudsen fra dens hvilestilling, tryk den ind som vist på tegningen, og sæt den i nederste fryserskuffe, hvor vandet kan samle sig.

• Skrab forsigtigt isen af, når den begynder at tø op. Brug en skraber af træ eller plast.

• Når al isen er smeltet, rengøres rummet og tørres grundigt af, hvorefter afløbsstudsen sættes på plads.

Afrimning af fryser

Der vil altid dannes noget rim på fryserens hylder og på siderne i øverste rum.

Fryseren skal afrimes, når laget af rim er 3-5 mm tykt.

Rimlag fjernes på følgende måde:

• Tag stikket ud af kontakten, eller sluk for apparatet

• Tag eventuelle madvarer ud, pak dem ind i flere lag avispapir, og læg dem et koldt sted

• Tag skufferne ud af fryseren

• Pak skufferne ind i isolerende materiale, f.eks.

tæpper eller aviser

Afrimningen kan fremskyndes ved at sætte skåle med varmt vand (ikke kogende) i fryseren.

• Tænd for skabet, og læg frostvarerne i igen.

Det tilrådes at lade termostatknappen stå på højeste trin i nogle timer, så apparatet hurtigst muligt køler ned til den nødvendige opbevaringstemperatur.

Vigtigt Brug aldrig skarpe metalgenstande til at skrabe rim af fordamperen. Det kan beskadige den. Brug ikke mekaniske redskaber eller andre kunstige hjælpemidler til at fremskynde optøningen, med mindre de er anbefalet af producenten. Hvis dybfrostvarernes temperatur er steget under afrimningen, kan det forkorte deres holdbarhed.

Tekniske data

Mål

Højde

Bredde

Temperaturstigningstid

Dybde

De tekniske specifikationer fremgår af typeskiltet indvendig i apparatet, på venstre væg, samt af energimærket.

Installation

Bemærk Læs afsnittet

"Sikkerhedsoplysninger" omhyggeligt, før apparatet installeres for at forebygge ulykker, og sikre at det bruges korrekt.

1750 mm

595 mm

648 mm

20 h

Placering

Apparatet skal installeres et sted, hvor rumtemperaturen passer til den opgivne klimaklasse på apparatets typeskilt:

8 electrolux

Klimaklasse

SN

N

ST

T

Omgivelsestemperatur

+10°C til + 32°C

+16°C til + 32°C

+16°C til + 38°C

+16°C til + 43°C

Placering

Apparatet bør placeres i god afstand fra varmekilder som radiatorer, kedler, direkte sollys osv. Sørg for, at luften kan cirkulere frit omkring kabinettets bagside. Hvis apparatet placeres under et overskab, skal der mindst være en afstand på 100 mm mellem apparatets topplade og skabet. Ellers arbejder det ikke optimalt. Ideelt bør skabet dog ikke placeres under overskabe. Apparatet kan sættes præcis i vater med en eller flere af de justerbare fødder i bunden af kabinettet.

Advarsel Det skal være muligt at koble apparatet fra lysnettet; Der skal derfor være let adgang til stikket efter installationen.

Afstandsstykker, bagpå

I posen med brugsanvisningen ligger der to afstandsstykker, der skal monteres som vist på tegningen.

Løsn skruerne, sæt afstandsstykket ind under skruehovedet, og stram skruerne igen.

3

1

2

Nivellering

Ved opstillingen skal det sikres, at apparatet er i vater. Det gøres med to justeringsfødder i bunden, under apparatets forkant.

A B

Elektrisk tilslutning

Inden tilslutning til lysnettet skal det kontrolleres, at spændingen og frekvensen på typeskiltet svarer til boligens forsyningsstrøm.

Apparatet skal tilsluttes jord. Stikket på netledningen har en kontakt til dette formål. Hvis der ikke er jord på stikkontakten, tilsluttes apparatet en særskilt jordforbindelse i h.t. Stærkstrømsreglementet.

Spørg en autoriseret installatør til råds.

Producenten fralægger sig ethvert ansvar, hvis de nævnte sikkerhedsregler ikke overholdes.

Apparatet er i overensstemmelse med følgende.

EU-direktiver.

Udtagning af hyldestop

Apparatet er forsynet med hyldestop, så hylderne kan låses fast under transport.

De fjernes på følgende måde:

1. Flyt hyldestoppene i retning af pil (A).

2. Løft bagenden af hylden op, og tryk den fremad, til den er fri (B).

3. Fjern stoppene (C).

electrolux 9

4. Brug værktøj til at fjerne dækslet (b1). Skru nederste hængseltap (b2) og afstandsstykket

(b3) af, og placer dem i modsatte side.

5. Sæt dækslet (b1) på plads i modsatte side.

b1 b2

Vending af dør

Advarsel Inden der udføres nogen form for arbejde på skabet, skal stikket altid tages ud af kontakten.

Vigtigt Under de følgende operationer er det en god idé at få en hjælper til at holde godt fast i skabets døre, mens arbejdet udføres.

Døren vendes på følgende måde:

1. Åbn dørene. Skru det midterste hængsel (m2) af. Fjern afstandsstykket (m1).

1 b3

6. Fjern dørstoppene (1), og sæt dem i den anden side af dørene.

m1 m2

7. Skru den øverste hængseltap (t1) af, og skru den i på den modsatte side.

m5 m6 m3 m4

2. Tag dørene af.

3. Fjern afstandsstykket (m6), og sæt det på den anden side af hængseltappen (m5).

8. Fjern venstre dækskrue på midterste hængsel

(m3,m4), og flyt den over på modsatte side.

10 electrolux

9. Sæt tappen til midterste hængsel (m5) i det venstre hul i nederste dør.

10. Sæt nederste dør på nederste hængseltap

(b2).

11. Sæt øverste dør på øverste hængseltap (t1).

12. Sæt øverste dør på midterste hængseltap

(m5), idet begge døre holdes lidt på skrå.

13. Skru midterste hængsel (m2) fast. Husk at sætte plastafstandsstykket (m1) under midterste hængsel. Se efter, at dørenes kanter flugter med kabinettets sider.

14. Sæt apparatet på plads, bring det i vater, og vent mindst fire timer med at slutte det til lysnettet.

15. Fjern dækslerne (h1). Fjern dækskruerne (h2).

16. Skru grebene (h3) af, og skru dem på i den modsatte side.

17. Sæt dækskruerne (h2) i den modsatte side.

Slut med at kontrollere, at:

• alle skruer er strammet.

• den magnetiske pakning slutter tæt til kabinettet.

• døren åbner og lukker rigtigt.

Undertiden slutter pakningen ikke perfekt til kabinettet, hvis omgivelserne er kolde (dvs. om vinteren). Hvis dette er tilfældet: Pakningen tilpasser sig efterhånden af sig selv.

Hvis du ikke selv vil vende døren, kan du henvende dig til Electrolux Hvidevareservice A/S. En tekniker vil herefter vende døren mod betaling.

h2 h3 h1

Skån miljøet

Symbolet på produktet eller på pakken angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at sørge for at dette produkt bliver bortskaffet på den rette måde, hjælper du med til at forebygge eventuelle negative påvirkninger af miljøet og af personers helbred, der ellers kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den forretning, hvor produktet er købt, for yderligere oplysninger om genanvendelse af dette produkt.

electrolux 11

Electrolux. Thinking of you.

Lue lisää osoitteessa www.electrolux.com

Turvallisuusohjeet

Lue tämä käyttöohje ja sen sisältämät neuvot sekä varoitukset huolellisesti ennen laitteen asentamista ja ensimmäistä käyttöä, jotta osaisit käyttää laitetta turvallisesti ja oikealla tavalla. Turhien virheiden ja onnettomuuksien välttämiseksi on tärkeää, että kaikki laitteen käyttäjät perehtyvät huolellisesti sen toimintaan ja turvallisuusominaisuuksiin. Pidä tämä ohje tallessa ja varmista, että se kulkee aina laitteen mukana esimerkiksi asunnon vaihdon yhteydessä tai luovutetaan mahdolliselle uudelle omistajalle.

Näin kaikilla laitteen käyttäjillä on asianmukaiset ohjeet turvallista käyttöä varten.

Huomioi tarkasti käyttöohjeen sisältämät varoitukset käyttäjien turvallisuuden varmistamiseksi ja omaisuusvahinkojen välttämiseksi. Valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet varoitusten ja turvallisuusohjeiden vastaisesta toiminnasta.

Lasten ja taitamattomien henkilöiden turvallisuus

• Tämä laite ei ole tarkoitettu fyysisesti, motorisesti tai henkisesti rajoitteisten tai kokemattomien tai taitamattomien henkilöiden (eikä lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä.

Pikkulapsia on valvottava eikä heidän pidä antaa leikkiä laitteella.

• Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta. Ne voisivat aiheuttaa tukehtumisvaaran.

• Kun poistat laitteen käytöstä lopullisesti, irrota pistoke pistorasiasta, leikkaa virtajohto irti (mahdollisimman läheltä laitteen liitäntäkohtaa) ja irrota laitteen ovi. Tällä tavoin voidaan välttää leikkiville lapsille aiheutuva sähköiskun tai loukkuunjäämisen vaara.

• Tässä laitteessa on magneettiset oven tiivisteet.

Jos entisen laitteesi ovessa on jousilukitus (salpa), riko jousilukitus, ennen kuin poistat vanhan laitteen käytöstä estääksesi lasten loukkuunjäämisen vaaran.

Yleiset turvallisuusohjeet

Huomio Älä tuki laitteen ilmanvaihtoaukkoja.

• Laite on tarkoitettu ainoastaan kotitalouskäyttöön.

• Laite on tarkoitettu elintarvikkeiden ja/tai juomien säilyttämiseen kotitalouskäytössä tämän käyttöohjeen kuvauksen mukaisesti.

4) Mikäli lampun suojus

• Älä yritä nopeuttaa sulatusta mekaanisten laitteiden tai muun keinotekoisen sulatusvälineen avulla.

• Älä käytä muita sähkölaitteita (esim. jäätelökonetta) jäähdytyslaitteiden sisällä, elleivät ne ole valmistajan hyväksymiä tähän tarkoitukseen.

• Varo vahingoittamasta jäähdytysputkistoa.

• Laitteen jäähdytysputkisto sisältää isobutaania

(R600a), joka on hyvin ympäristöystävällinen luonnonkaasu, mutta kuitenkin tulenarka.

Varmista, etteivät jäähdytyspiirin komponentit pääse vaurioitumaan laitteen kuljetuksen ja asennuksen aikana.

Jos jäähdytysputkisto vaurioituu:

– vältä avotulta ja muita syttymislähteitä

– tuuleta huolellisesti huone, johon laite on sijoitettu.

• Laitteen teknisten ominaisuuksien muuttaminen tai muiden muutosten tekeminen laitteeseen on vaarallista. Vahingoittunut virtajohto voi aiheuttaa oikosulun, tulipalon ja/tai sähköiskun.

Varoitus!

Sähköosat (virtajohto, pistoke, kompressori) saa vaihtaa vain valtuutettu huoltopalvelu tai alan ammattilainen.

1. Virtajohtoa ei saa pidentää.

2. Varmista, että virtajohto ei joudu puristuksiin tai pääse vahingoittumaan laitteen takana.

Litistynyt tai vahingoittunut virtajohto voi ylikuumentua ja aiheuttaa tulipalon.

3. Laitteen verkkovirtakytkennän on oltava hyvin ulottuvilla siten, että pistoke on helppo irrottaa pistorasiasta.

4. Älä vedä virtajohdosta pistoketta irrottaessasi.

5. Jos pistoke on löysästi kiinni virtajohdossa,

älä kiinnitä sitä pistorasiaan. Tämä aiheuttaa sähköiskun tai tulipalon vaaran.

6. Laitetta ei saa käyttää, jos sisävalon lampun suojus puuttuu. 4) kuuluu sisävalaistukseen.

• Laite on painava. Sen siirtämisessä on noudatettava varovaisuutta.

• Älä koske pakastimessa oleviin tuotteisiin kostein tai märin käsin. Koskettaminen voi aiheuttaa ihon hankautumista tai kylmävammoja.

• Laite ei saa olla pitkään suorassa auringonvalossa.

Päivittäinen käyttö

• Älä laita kuumia kattiloita laitteen muoviosien päälle.

12 electrolux

• Älä säilytä tulenarkoja kaasuja tai nesteitä jääkaapissa, sillä ne voivat räjähtää.

• Älä laita elintarvikkeita suoraan takaseinän ilmanvaihtoaukkoa vasten. 5)

• Pakasteita ei saa pakastaa uudelleen sen jälkeen, kun ne on kerran sulatettu.

• Säilytä valmispakasteet pakkauksen ohjeita noudattaen.

• Noudata tarkasti laitteen valmistajan säilytysohjeita.

• Älä laita pakastimeen hiilihappopitoisia tai poreilevia juomia, sillä jäätyessä pakkaukseen muodostuu painetta, jolloin se voi räjähtää ja vahingoittaa laitetta.

• Mehujäät voivat aiheuttaa kylmävammoja, jos ne nautitaan suoraan pakastimesta otettuina.

Huolto ja puhdistus

• Ennen kuin aloitat huoltoa tai puhdistusta, kytke laite pois toiminnasta ja irrota pistoke pistorasiasta. Jos pistorasia ei ole ulottuvilla, katkaise virransyöttö päävirtakytkimestä.

• Ennen kuin otat laitteen käyttöön, pese sisäosat ja kaikki kaapin sisälle sijoitettavat varusteet haalealla vedellä ja käsitiskiaineella poistaaksesi uudelle laitteelle tyypillisen hajun. Kuivaa pinnat ja varusteet lopuksi huolellisesti.

• Älä käytä laitteen puhdistuksessa metalliesineitä.

• Älä käytä huurteen poistamisessa teräviä esineitä. Käytä muovista kaavinta.

• Älä koskaan käytä hiustenkuivaajaa tai muuta lämmityslaitetta sulatuksen nopeuttamiseen.

Liiallinen kuumuus voi vahingoittaa muovisia sisäpintoja ja kosteutta voi päästä sähköjärjestelmään.

• Tarkista säännöllisesti jääkaapin sulatusveden poistoaukko. Puhdista poistoaukko tarvittaessa.

Jos poistoaukko on tukossa, vesi kerääntyy laitteen pohjalle.

Asennus

Tärkeää Noudata tarkasti sähköliitäntää käsittelevissä kappaleissa annettuja ohjeita.

Käyttöpaneeli

• Pura laite pakkauksestaan ja tarkista mahdolliset kuljetusvauriot. Vaurioitunutta laitetta ei saa kytkeä verkkovirtaan. Ilmoita mahdollisista vahingoista välittömästi jälleenmyyjälle. Säilytä tässä tapauksessa pakkausmateriaalit.

• Odota vähintään kaksi tuntia, ennen kuin kytket laitteen verkkovirtaan, jotta öljy ehtii virrata kompressoriin.

• Laitteen ympärillä on oltava hyvä ilmankierto, jotta ylikuumenemisen vaaraa ei ole. Noudata asennusohjeissa esitettyjä ilmanvaihtomääräyksiä.

• Laite on mahdollisuuksien mukaan sijoitettava selkä seinää vasten, jotta palovammoja aiheuttaviin kuumiin osiin (kompressori, lauhdutin) ei voida koskea.

• Laitetta ei saa sijoittaa lämpöpatterin tai lieden viereen.

• Varmista, että laitteen verkkovirtakytkentä on hyvin ulottuvilla laitteen asennuksen jälkeen.

• Laitteen saa kytkeä ainoastaan puhtaaseen vesijohtoverkkoon. 6)

Huoltopalvelu

• Kaikki laitteen asennukseen liittyvät sähkötyöt on annettava ammattitaitoisen sähköasentajan tehtäväksi.

• Laitteen huoltotyöt saa suorittaa vain valtuutettu huoltoliike, ja ainoastaan alkuperäisten varaosien käyttäminen on sallittua.

Ympäristönsuojelu

Tämä laite ei sisällä otsonikerrosta tuhoavia kaasuja jäähdytyspiirissä eikä eristemateriaaleissa. Käytöstäpoistettua laitetta ei saa toimittaa tavallisen yhdyskuntajätteen keräykseen. Eristevaahto sisältää tulenarkoja kaasuja: laitteen käytöstäpoistossa ja hävittämisessä tulee noudattaa paikallisia jätehuoltomääräyksiä. Vältä vahingoittamasta jäähdytysyksikköä, erityisesti lämmönvaihtimen läheltä. Tässä laitteessa käytetyt, symbolilla

merkityt materiaalit ovat kierrätettäviä.

A B C D E

5) Mikäli kyseessä on huurtumaton Frost Free -malli

6) Mikäli laitteessa on vesiliitäntä

A - Virtapainike

B - Lämpötilan säätöpainike

C - Lämpötilan ja toimintojen näyttö

Näyttö

D - Toimintopainike

E - Vahvistuspainike electrolux 13

Jos merkkivalo palaa, sen ilmaisema osasto on toiminnassa.

Jos merkkivalo palaa, näytössä näkyvä lämpötila viittaa vastaavaan osastoon.

Jos merkkivalo vilkkuu, toimenpiteet viittaavat vastaavaan osastoon.

Lämpötilahälytys.

Lapsilukon merkkivalo.

Ajastustoiminnon merkkivalo.

Pikajäähdytystoiminnon merkkivalo.

Juomien jäähdytystoiminnon merkkivalo.

Jos merkkivalo palaa, näytössä näkyvä lämpötila on ympäristön lämpötila.

Positiivisen tai negatiivisen lämpötilan osoitin.

Lämpötilanäyttö.

Pikapakastustoiminnon merkkivalo.

Säästötoiminnon merkkivalo.

Käyttöönotto

Kiinnitä pistoke pistorasiaan. Jos näyttöön ei syty valoa, paina laitteen virtakytkintä (A).

Kun laite käynnistetään se on hälytystilassa, lämpötila vilkkuu ja kuuluu äänimerkki.

Sammuta äänimerkki painikkeella (E) (katso myös kohtaa Lämpötilahälytys), kuvake vilkkuu yhä ja näyttöön tulee korkein saavutettu lämpötila.

Elintarvikkeiden oikeaa säilyttämistä varten valitse säästötoiminto, joka takaa seuraavat lämpötilaasetukset: jääkaappi +5 °C pakastin -18 °C

• Odota, että pakastimen sisälämpötila on -18 °C, ennen kuin laitat elintarvikkeet pakastimeen.

• Jos haluat valita eri lämpötilan, katso kohtaa

Lämpötilan säätäminen.

Laitteen kytkeminen pois toiminnasta

Laite kytketään pois toiminnasta painamalla painiketta (A) yli 1 sekunnin ajan.

Tänä aikana lämpötila näytössä laskee -3 -2 -1.

Toimintovalikko

Toimintovalikko valitaan painikkeella (D). Kaikki toiminnot vahvistetaan painikkeella (E). Ellei valintaa vahvisteta muutaman sekunnin kuluessa, valikko katoaa näytöstä ja näyttö palaa normaalitilaan.

Valikossa näkyvät seuraavat toiminnot:

Valitse jääkaappiosasto

Valitse pakastinosasto

Sijoituspaikan lämpötila

Lapsilukko

Pikajäähdytystoiminto

Sääästötoiminto

Pikapakastustoiminto

Juomien jäähdytystoiminto

Lämpötilan säätäminen

Valitse osasto painikkeella (D) ja vaadittu lämpötila painikkeella (B).

Vahvista valinta painamalla painiketta (E).

Lämpötilan merkkivalo näyttää asetetun lämpötilan. Asetettu lämpötila saavutetaan 24 tunnin kuluessa.

14 electrolux

Lomatoiminto H

Lomatoiminto asettaa lämpötilaksi + 15 °C.

Tämän toiminnon avulla voit pitää jääkaapin suljettuna ja tyhjänä pitkän loman aikana (esimerkiksi kesäloma) ilman pahan hajun muodostumista.

Lomatoiminnon käynnistäminen tapahtuu samalla tavoin kuin valitun lämpötilan muuttaminen. Näytössä näkyvää lämpötilaa voi muuttaa enintään arvoon + 8 °C, 1° kerrallaan. Arvoa + 2 °C seuraa kirjain H. Vahvista painikkeella (E).

Nyt jääkaappi on lomatoiminnon energiansäästötilassa.

Tärkeää Toiminnon käyttämisen ajaksi jääkaappiosasto täytyy tyhjentää.

Sijoituspaikan lämpötila

Tämä toiminto aktivoidaan painamalla painiketta

(D) (tarvittaessa useamman kerran), kunnes näyttöön tulee kuvake . Tässä tilassa näytössä näkyy sijoituspaikan lämpötila.

Valinta on vahvistettava painamalla painiketta (E) muutaman sekunnin kuluessa. Kuuluu äänimerkki ja kuvake jää palamaan.

Voit kytkeä toiminnon pois käytöstä milloin tahansa painamalla painiketta (D), kunnes kuvake alkaa vilkkua, ja sitten painiketta (E).

Lapsilukko

Lapsilukko aktivoidaan painamalla painiketta (D)

(tarvittaessa useamman kerran), kunnes näyttöön tulee kuvake .

Valinta on vahvistettava painamalla painiketta (E) muutaman sekunnin kuluessa. Kuuluu äänimerkki ja kuvake jää palamaan. Lapsilukon ollessa toiminnassa, mitään toimintoa ei voi muuttaa.

Voit kytkeä toiminnon pois käytöstä milloin tahansa painamalla painiketta (D), kunnes kuvake alkaa vilkkua, ja sitten painiketta (E).

Pikajäähdytystoiminto

Jos laitat jääkaappiin paljon tuoreita elintarvikkeita, esimerkiksi kaupassakäynnin jälkeen, on suositeltavaa kytkeä pikajäähdytystoiminto, jotta tuotteet jäähtyvät nopeammin. Tällä tavoin voidaan välttää myös muiden jo jääkaapissa olevien elintarvikkeiden lämpeneminen.

Pikajäähdytystoiminto aktivoidaan painamalla painiketta (D) (tarvittaessa useamman kerran), kunnes näytössä näkyy symboli . Valinta on vahvistettava painamalla painiketta (E) muutaman sekunnin kuluessa. Laitteesta kuuluu äänimerkki ja symboli jää näkyviin.

Pikajäähdytystoiminto kytkeytyy pois toiminnasta automaattisesti noin kuuden tunnin kuluttua. Voit kytkeä toiminnon pois käytöstä milloin tahansa painamalla painiketta (D), kunnes symboli alkaa vilkkua. Paina lopuksi painiketta (E).

Säästötoiminto

Säästötoiminto aktivoidaan painamalla painiketta

D (tarvittaessa useita kertoja), kunnes näyttöön tulee kuvake .

Valinta on vahvistettava painamalla painiketta (E) muutaman sekunnin kuluessa. Kuuluu äänimerkki ja kuvake jää palamaan.

Tässä tilassa lämpötila asettuu automaattisesti parhaisiin säilytysolosuhteisiin (+ 5 °C ja - 18 °C).

Voit poistaa toiminnon käytöstä milloin tahansa muuttamalla osaston valittua lämpötilaa.

Pikapakastustoiminto

Pakastinosasto soveltuu valmispakasteiden pitkäaikaiseen säilyttämiseen ja tuoreiden elintarvikkeiden pakastamiseen.

24 tunnin sisällä pakastettavien tuotteiden enimmäismäärä on mainittu laitteen arvokilvessä.

Arvokilvessä mainitun elintarvikemäärän pakastamiseksi elintarvikkeet täytyy sijoittaa kosketuksiin jäähdytyspinnan kanssa (poista laatikko tai kori).

Jos elintarvikkeet pakastetaan laatikossa tai korissa, enimmäismäärä on hieman pienempi.

Kun pakastat tuoreita elintarvikkeita, aktivoi pikapakastustoiminto. Paina painiketta (D) (tarvittaessa useamman kerran), kunnes näyttöön tulee kuvake

.

Valinta on vahvistettava painamalla painiketta (E) muutaman sekunnin kuluessa. Kuuluu äänimerkki ja näytössä näkyy liikkuvia viivoja.

Laita ruoat pakastimeen 24 tunnin esijäähdytyksen jälkeen.

Sijoita pakastettavat elintarvikkeet osastoon .

Se on kylmin kohta.

Ruokien pakastuminen kestää 24 tuntia. Älä lisää ruokia pakastimeen tämän ajan kuluessa.

Pikapakastus kytkeytyy automaattisesti pois toiminnasta 52 tunnin kuluttua.

Voit kytkeä toiminnon pois käytöstä milloin tahansa painamalla painiketta (D), kunnes kuvake alkaa vilkkua, ja sitten painiketta (E).

Juomien jäähdytystoiminto

Juomien jäähdytystoimintoa on käytettävä turvatoimintona kun pakastimeen laitetaan pulloja. Juomien jäähdytystoiminto aktivoidaan painamalla painiketta D (tarvittaessa useita kertoja), kunnes näyttöön tulee kuvake .

Valinta on vahvistettava painamalla painiketta (E) muutaman sekunnin kuluessa. Kuuluu äänimerkki ja kuvake jää palamaan.

Tässä tilassa toimii ajastin, jonka oletusarvo on 30 min. Aikaa voidaan muuttaa välillä 1 - 90 min. Minuutit valitaan painikkeella (B).

Valitun ajan kuluttua näkyvät seuraavat ilmoitukset:

• näytössä

vilkkuu

• kuvake

vilkkuu

• kuvake vilkkuu

electrolux 15

• kuuluu äänimerkki, kunnes painiketta (E) painetaan

Silloin on muistettava ottaa juomat pakastimesta.

Voit kytkeä toiminnon pois käytöstä milloin tahansa painamalla painiketta (D), kunnes kuvake alkaa vilkkua, ja sitten painiketta (E).

Lämpötilahälytys

Pakastinosaston lämpötilan nouseminen liian korkeaksi (esimerkiksi sähkökatkon vuoksi) ilmaistaan seuraavasti:

• lämpötilan arvo vilkkuu

• pakastinosaston kuvake vilkkuu

• kuvake

vilkkuu

Ensimmäinen käyttökerta

Sisätilan puhdistaminen

Ennen kuin otat laitteen käyttöön, pese sisäosat ja kaikki kaapin sisään sijoitettavat varusteet haalealla vedellä ja käsitiskiaineella poistaaksesi näin uudelle laitteelle tyypillisen hajun. Kuivaa pinnat ja varusteet lopuksi huolellisesti.

Päivittäinen käyttö

Pakasteiden säilyttäminen

Kun käytät pakastinta ensimmäistä kertaa tai pitkän käyttämättömän jakson jälkeen, anna laitteen toimia vähintään kahden tunnin ajan suuremmilla asetusarvoilla.

Tärkeää Jos pakastin sulaa vahingossa esimerkiksi sähkökatkon vuoksi, kun sähkö on ollut poikki pitempään kuin teknisissä ominaisuuksissa (kohdassa Käyttöönottoaika) mainitun ajan, sulaneet elintarvikkeet on käytettävä

Hyödyllisiä neuvoja ja vinkkejä

Normaalin toiminnan äänet

• Laitteesta voi kuulua lorisevaa tai pulputtavaa

ääntä jäähdytysaineen pumppautuessa kierukoiden tai putkien läpi. Tämä on normaalia.

• Kun kompressori on käynnissä, jäähdytysaine virtaa kaikkialla putkistossa, jolloin kompresso-

Hoito ja puhdistus

Huomio Kytke laite irti verkkovirrasta ennen puhdistus- ja huoltotöiden aloittamista.

Laitteen jäähdytysyksikkö sisältää hiilivetyä;

Jäähdytysyksikön huollon ja täytön saa suorittaa ainoastaan valtuutettu huoltoliike.

Jääkaapin sulattaminen

Normaalikäytössä huurretta poistuu automaattisesti jääkaappiosaston haihduttimesta aina moottorin kompressorin pysähtyessä. Sulatusvesi valuu

• kuuluu äänimerkki

Kun normaaliolosuhteet palautetaan:

• äänimerkki lakkaa kuulumasta

• lämpötilan arvo vilkkuu edelleen

Kun nollaat hälytyksen painamalla painiketta (E), näytössä näkyy muutaman sekunnin ajan korkein arvo, johon pakastimen lämpötila on noussut häiriön aikana.

Sitten näyttö palaa normaaliin toimintaan näyttäen valitun osaston lämpötilan.

Hälytyksen aikana voit nollata merkkiäänen painikkeella (E).

Tärkeää Älä käytä puhdistusaineita tai hankaavia jauheita, sillä ne vahingoittavat pintoja.

nopeasti tai valmistettava ruoaksi, jonka jälkeen ne voidaan pakastaa uudelleen (kun ne ovat jäähtyneet).

Sulatus

Pakasteet voidaan sulattaa ennen käyttöä jääkaapissa tai huoneen lämpötilassa riippuen siitä, kuinka nopeasti niitä tarvitaan.

Pienempiä paloja voidaan kypsentää myös jäisinä suoraan pakastimesta otettuna: Kypsennys kestää tässä tapauksessa pitempään.

rista kuuluu hurinaa tai sykkivää ääntä. Tämä on normaalia.

• Lämpölaajeneminen voi aiheuttaa äkillistä ritisevää ääntä. Lämpölaajeneminen on luonnollinen fysikaalinen ilmiö. Tämä on normaalia.

laitteen takana, kompressorin yläpuolella sijaitsevaan kaukaloon, josta se haihtuu.

Jääkaappiosaston kanavan keskellä oleva sulatusveden tyhjennysaukko on tärkeää puhdistaa säännöllisin väliajoin, jotta vettä ei tulvi yli ja tipu ruokien päälle. Käytä puhdistuksessa mukana toimitettua välinettä, joka on kiinnitetty tyhjennysaukkoon.

16 electrolux

• Irrota sulatusveden poistoputki, aseta se kuvan osoittamalla tavalla ja sijoita sen alle alimmainen pakastuslaatikko, jonne vesi voi kerääntyä

• raaputa jää varovasti irti sen alkaessa sulaa.

Käytä puu- tai muovilastaa

• kun jää on kokonaan sulanut, puhdista kaappi ja pyyhi se kuivaksi, ja aseta sitten poistoputki takaisin paikalleen.

Pakastimen sulatus

Jonkin verran huurretta muodostuu aina pakastimen hyllyille ja ylälokeroon.

Sulata pakastin kun huurrekerroksen paksuus on noin 3-5 mm.

Noudata huurteen poistossa seuraavia ohjeita:

• irrota virtajohto pistorasiasta tai kytke virta laitteesta

• poista pakasteet, kääri niiden ympärille usea kerros sanomalehtipaperia ja aseta ne viileään paikkaan

• poista pakastuslaatikot

• kääri laatikot lämmöneristävään materiaaliin, esim. huopiin tai sanomalehtipaperiin.

Sulamista voidaan nopeuttaa asettamalla pakastimeen kuumaa vettä (ei kiehuvaa) sisältäviä astioita.

Tekniset tiedot

Mitat

Lämmönnousuaika

Korkeus

Leveys

Syvyys

Tekniset tiedot löytyvät arvokilvestä, joka on sijoitettu laitteen sisälle vasemmalle puolelle, sekä energiamerkinnästä.

Asennus

Huomio Lue huolellisesti turvallisuusohjeet oman turvallisuutesi ja laitteen asianmukaisen toiminnan varmistamiseksi, ennen kuin aloitat laitteen asennuksen.

• kytke laitteeseen virta ja siirrä pakasteet takaisin.

On suositeltavaa säätää laitteen termostaatti kylmimpään lämpötilaan muutaman tunnin ajaksi, jolloin sopiva säilytyslämpötila saavutetaan mahdollisimman nopeasti.

Tärkeää Teräviä metalliesineitä ei saa käyttää jään irrottamiseen haihduttimesta, sillä se saattaa vaurioitua. Älä käytä mekaanisia välineitä tai yritä keinotekoisesti nopeuttaa sulamista muutoin kuin valmistajan suosittelemilla tavoilla. Pakasteiden lämpötilan kohoaminen sulatuksen aikana saattaa lyhentää niiden säilytysaikaa.

1750 mm

595 mm

648 mm

20 h

Sijoittaminen

Asenna laite paikkaan, jossa ympäristön lämpötila vastaa laitteen arvokilvessä mainittua ilmastoluokkaa:

electrolux 17

Ilmastoluokka

SN

N

ST

T

Ympäristön lämpötila

+10 °C - 32 °C

+16 °C - 32 °C

+16 °C - 38 °C

+16 °C - 43 °C

Sijoituspaikka

Laite on asennettava etäälle lämmönlähteistä, kuten lämpöpattereista, kuumavesisäiliöistä ja suorasta auringonvalosta. Varmista, että ilma pääsee kiertämään kunnolla laitteen ympärillä. Jos laite sijoitetaan seinässä olevan laitteen alapuolelle, on näiden laitteiden välille jätettävä parhaan suorituskyvyn varmistamiseksi vähintään 100 mm rako. On kuitenkin suositeltavaa, että laitetta ei sijoiteta seinässä olevan laitteen alapuolelle. Laite pystytään sijoittamaan suoraan pohjassa olevien yhden tai useamman säädettävän jalan avulla.

Varoitus!

Laite on pystyttävä irrottamaan sähköverkosta; sen vuoksi pistokkeen on oltava asennuksen jälkeen paikassa, johon pääsee helposti käsiksi.

Valmistaja ei vastaa millään tavalla vahingoista, mikäli edellä olevia turvallisuusohjeita ei ole noudatettu.

Tämä laite vastaa Euroopan yhteisön. direktiivejä.

Takaosan välikappaleet

Käyttöohjeen pussissa on kaksi välikappaletta, jotka on kiinnitettävä laitteeseen kuvan mukaisesti.

Löysää ruuvit ja aseta välikappale ruuvin kannan alle. Kiristä lopuksi ruuvit.

3

1

2

Tasapainottaminen

Laitetta asennettaessa on varmistettava, että se on suorassa. Tämä voidaan tehdä kahdella säädettävällä jalalla, jotka ovat laitteen pohjassa etupuolella.

A B

Sähköliitäntä

Ennen kuin kytket laitteen verkkovirtaan, tarkista, että arvokilvessä mainittu jännite ja taajuus vastaavat verkkovirran arvoja.

Laite on kytkettävä maadoitettuun pistorasiaan.

Virtajohdon pistoke on varustettu maadoituskoskettimella. Jos pistorasia, johon laite kytketään, ei ole maadoitettu, ota yhteys sähköasentajaan ja pyydä asentajaa kytkemään laite erilliseen maadoitusliittimeen voimassa olevien määräysten mukaisesti.

Hyllyjen kiinnikkeiden irrottaminen

Hyllyt on kiinnitetty kuljetuksen ajaksi kiinnikkeillä, jotka estävät niiden liikkumisen ja vaurioitumisen.

Irrota kiinnikkeet seuraavasti:

1. Siirrä kiinnikkeitä nuolen (A) suuntaan.

2. Nosta hyllyä takaosasta ja vedä eteenpäin, kunnes se vapautuu (B).

3. Poista kiinnikkeet (C).

18 electrolux

4. Poista suojus (b1) työkalun avulla. Ruuvaa alasaranan tappi (b2) ja välikappale (b3) irti ja kiinnitä ne vastakkaiselle puolelle.

5. Kiinnitä suojus (b1) vastakkaiselle puolelle.

b1 b2

Oven kätisyyden vaihtaminen

Varoitus!

Irrota virtajohto pistorasiasta ennen kuin aloitat mitään toimenpiteitä.

Tärkeää Avautumissuunnan vaihdossa tarvitaan toinen henkilö, joka pitelee laitteen ovia tukevasti toimenpiteiden aikana.

Oven avautumissuunta vaihdetaan seuraavalla tavalla:

1. Avaa ovi. Ruuvaa keskimmäinen sarana (m2) irti. Poista muovinen välilevy (m1).

1 b3

6. Irrota tulpat (1) ja siirrä ne ovien toiselle puolelle.

m1 m2

7. Kierrä yläsaranan tappi (t1) auki ja ruuvaa se vastakkaiselle puolelle.

m5 m6 m3 m4

2. Irrota ovet.

3. Irrota välikappale (m6) ja siirrä se saranatapin

(m5) toiselle puolelle.

8. Irrota keskimmäisen saranan vasemmanpuoleisen suojuksen tappi (m3,m4) ja siirrä toiselle puolelle.

9. Kiinnitä keskimmäisen saranan (m5) tappi alaoven vasemmanpuoleiseen reikään.

electrolux 19

10. Työnnä alaovi alasaranan tappiin (b2).

11. Sovita yläovi yläsaranan tappiin (t1).

12. Työnnä yläovi keskisaranan tappiin (m5) kallistaen kevyesti molempia ovia.

13. Kierrä keskisarana (m2) takaisin kiinni. Älä unohda panna muovista välilevyä (m1) keskisaranan alle. Tarkista, että ovien reunat ovat laitteen reunan suuntaisesti.

14. Sijoita kodinkone paikalleen ja tasapainota se.

Odota vähintään neljä tuntia ennen kuin kytket virtajohdon pistorasiaan.

15. Irrota suojukset (h1). Irrota suojuksen tapit

(h2).

16. Ruuvaa irti kahvat (h3) ja kiinnitä ne vastakkaiselle puolelle.

17. Kiinnitä suojuksen tapit (h2) vastakkaiselle puolelle.

Tarkista lopuksi seuraavat asiat:

• Kaikki ruuvit on kiristetty.

• Magneettitiiviste on tarttunut tiukasti kaappiin.

• Ovi avautuu ja sulkeutuu kunnolla.

Jos sijoituspaikan lämpötila on alhainen (esim. talvella), tiiviste ei mahdollisesti tartu hyvin. Odota tässä tapauksessa, että tiiviste kiinnittyy itsestään.

Jos et halua suorittaa edellä kuvattuja toimenpiteitä itse, voit ottaa yhteyttä valtuutettuun huoltoliikkeeseen. Huoltoliikkeen ammattitaitoinen asentaja vaihtaa oven kätisyyden korvausta vastaan.

h2 h3 h1

Ympäristönsuojelu

Tuotteeseen tai sen pakkaukseen merkitty symboli , osoittaa, että tätä tuotetta ei saa laittaa sekajätteen joukkoon, vaan se on toimitettava erilliseen sähkö- ja elektroniikkajätteiden keräyspisteeseen.

Asianmukaisella jätehuollolla estetään mahdolliset ympäristö- ja terveyshaitat. Laitetta ei saa purkaa ennen jätehuoltoon luovuttamista eikä laitteen sisälle saa laittaa muita jätteitä.

Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta, liikkeestä josta tuote on ostettu tai internet sivuiltamme www.electrolux.fi.

20 electrolux

Electrolux. Thinking of you.

Les mer om hvordan vi tenker på www.electrolux.com

Sikkerhetsinformasjon

For din egen sikkerhets skyld og for å sikre korrekt bruk, bør du lese denne bruksanvisningen og dens henvisninger og advarsler før du installerer og bruker apparatet for første gang. For å unngå unødvendige feil og ulykker er det viktig at du sørger for at alle som skal bruke dette apparatet er fortrolige med hvordan det brukes og kjenner til sikkerhetsfunksjonene. Ta vare på denne bruksanvisningen og pass på at den følger med apparatet hvis du selger eller flytter det, slik at alle brukerne får informasjon om bruk og sikkerhet så lenge apparatet benyttes.

Av grunner som angår personsikkerhet eller materiell skade er det viktig at alle instruksjonene i bruksanvisningen blir fulgt. Produsenten overtar intet ansvar for skader som er forårsaket av at instruksjonene ikke er blitt fulgt.

Sikkerhet for barn og personer med reduserte evner

• Dette apparatet er ikke beregnet på å bli brukt av personer (også barn) med redusert fysisk eller psykisk helse eller som mangler erfaring eller kunnskaper om bruken, dersom de ikke er gitt innføring eller instruksjon om bruken av apparatet av en person som er ansvarlig for deres sikkerhet.

Hold øye med barn, slik at de ikke leker med apparatet.

• Hold all emballasje borte fra barn. Det foreligger kvelningsfare.

• Når apparatet skal vrakes: Trekk støpselet ut av stikkontakten, kutt av nettkabelen (så nær inntil apparatet som mulig) og fjern døren for å forhindre at lekende barn kan få elektrisk støt eller kan lukke seg selv inne i apparatet.

• Dersom dette apparatet, som er utstyrt med magnetiske dørpakninger, skal erstatte et gammelt apparat med fjærlås (smekklås) på døren eller lokket, er det viktig at du ødelegger smekklåsen før du kasserer det gamle apparatet. Dette forhindrer at det gamle apparatet utgjør en dødsfelle for et barn.

Generelt om sikkerhet

Obs Pass på at ventilasjonsåpningene ikke tildekkes.

• Dette apparatet er beregnet for bruk i vanlig husholdning.

• Apparatet er beregnet på oppbevaring av matvarer og/eller drikkevarer i en vanlig husholdning, slik det er beskrevet i denne bruksanvisningen.

7) Hvis lampedekselet er forutsett

• Ikke bruk mekanisk verktøy eller ekstra hjelpemidler for å gjøre avrimingsprosessen raskere.

• Ikke bruk elektriske apparater (som f.eks. iskremmaskiner) inne i et kjøleapparat, dersom ikke dette utstyret er godkjent for dette av produsenten.

• Ikke ødelegg kjølekretsen.

• Kjølekretsen i apparatet er fylt med kjølemiddelet isobutan (R600a) som er en naturlig og meget miljøkompatibel gass, men som likevel er brennbar.

Pass på at ingen deler av kjølekretsen til apparatet blir skadet under transport og installasjon.

Dersom kjølekretsen skulle bli skadet:

– unngå åpen flamme eller kilder som avgir gnist

– luft godt ut i rommet der apparatet står

• Det er farlig å endre spesfiikasjonene eller endre dette produktet på noen måte. All skade på ledningen kan føre til kortslutning, brann og/eller elektrisk støt.

Advarsel Alle elektriske komponenter

(strømledning, støpsel, komprsesor) må skiftes ut av en sertifisert serviceagent eller kvalifisert servicepersonale.

1. Strømledningen må ikke forlenges.

2. Pass på at støpselet ikke klemmes eller skades bak på apparatet. Et sammenklemt eller skadet støpsel kan overopphetes og føre til brann.

3. Pass på at du kan komme til støpselet på apparatet.

4. Ikke trekk i strømledningen.

5. Ikke sett i støpselet hvis strømuttaket er løst.

Det er risiko for elektrisk støt eller brann.

6. Du må ikke bruke apparatet uten lampedekselet. 7) innnvendig belysning.

• Dette apparatet er tungt. Vær forsiktig når det flyttes.

• Ikke fjern eller berør elementer fra fryserommet hvis hendene er fuktige/våte, da dette kan føre til sår eller frostskade.

• Unngå å utsette apparatet for direkte sollys over lengre tid.

Daglig bruk

• Ikke sett varme gryter på plastdelene i apparatet.

• Ikke oppbevar brannfarlig gass eller væske i apparatet. De kan eksplodere.

• Ikke plasser matvarer direkte mot ventilasjons-

åpningen på bakveggen. 8)

electrolux 21

• Frosne matvarer må ikke fryses inn igjen når de har vært tint.

• Oppbevar frosne ferdigretter i samsvar med instruksjonene fra ferdigrett-produsenten.

• Anbefalingene til oppbevaring fra apparatets produsent må følges nøye.

• Ikke plasser drikkevarer med kullsyre eller musserende vin i fryseseksjonen, for det dannes trykk på beholderen som kan føre til at den eksploderer, som igjen kan skade apparatet.

• Ispinner kan forårsake frostskader hvis de spises like etter at de er tatt ut av fryseren.

Rengjøring og stell

• Slå av apparatet og trekk støpselet ut av stikkontakten før vedlikeholds- eller rengjøringsarbeid.

• Før du tar apparatet i bruk, må du vaske innsiden samt alt indre utstyr i lunkent vann tilsatt et nøytralt rengjøringsmiddel for å fjerne den typiske lukten i flunkende nye apparater. Husk å tørke nøye.

• Ikke bruk metallredskaper til rengjøring av apparatet.

• Ikke bruk skarpe redskaper til å fjerne rim fra apparatet. Bruk en plastskrape.

• Ikke bruk hårføner eller andre varmekilder for å fremskynde avrimingen. Kraftig varme kan skade den indre plasten, og fukt kan trenge inn i det elektriske systemet og gjøre det strømførende.

• Undersøk avløpet for tinevann i kjøleskapet med jevne mellomrom. Rengjør avløpet ved behov.

Hvis avløpet er blokkert, vil vannet samle seg i bunnen av apparatet.

Installasjon

Viktig Følg nøye instruksjonene i avsnittene for tilkopling til strømnettet.

• Pakk ut apparatet og kontroller at det ikke er skadet. Ikke kople til et skadet apparat. Meld

øyeblikkelig fra i butikken der du kjøpte apparatet om eventuelle skader. I så fall må du ta vare på emballasjen.

Betjeningspanel

• Vi anbefaler at du venter i minst fire timer før du tilkopler apparatet, slik at oljen kan samle seg i kompressoren.

• Det må være tilstrekkelig luftsirkulasjon rundt hele apparatet, ellers kan apparatet overopphetes. Følg instruksjonene som gjelder installasjonen for å oppnå tilstrekkelig ventilasjon.

• Så sant mulig bør produktets bakside stå inn mot en vegg, slik at det unngås at man kan berøre eller komme i kontakt med varme deler

(kompressor, kondensator) og dermed pådra seg brannskader.

• Apparatet må ikke oppstilles i nærheten av en radiator eller komfyr.

• Forsikre deg om at stikkontakten er tilgjengelig etter at apparatet er installert.

• Skal kun koples til drikkevannsforsyning. 9)

Service

• Alt elektrisk arbeid som er nødvendig i forbindelse med vedlikehold av dette apparatet må utføres av en faglært elektriker eller annen kompetent person.

• Dette produktet må kun repareres av autorisert servicesenter, og det må kun brukes originale reservedeler.

Miljøvern

Dette apparatet inneholder ikke gasser som skader ozonlaget, hverken i kjølekretsen eller i isolasjonsmaterialet. Dette apparatet skal ikke avhendes sammen med alminnelig husholdningsavfall. Isolasjonsskummet inneholder brennbare gasser: apparatet skal avfallsbehandles i samsvar med gjeldende bestemmelser om avfallsbehandling.

Disse får du hos kommunen der du bor. Unngå at kjøleenheten blir skadet, særlig på baksiden i nærheten av varmeveksleren. Materialene i dette apparatet som er merket med symbolet , kan gjenvinnes.

A B

8) Hvis apparatet er FrostFree

9) Dersom apparatet er utstyrt med vanntilkopling

C D E

22 electrolux

A - Apparatets PÅ/AV-knapp

B - Temperaturvelger

C - Temperatur- og funksjonsdisplay

Display

D - Funksjonsknapp

E - Bekreftelse-knapp

Hvis på, er viste seksjon på.

Hvis på, gjelder den viste temperaturen tilhørende seksjon.

Hvis den blinker, gjelder funksjonen tilhørende seksjon.

Unormal temperatur-alarm.

Indikator for barnesikringsfunksjon.

Indikator for tidsurfunksjon.

Indikator for shopping-funksjon.

Hvis på, er den viste temperaturen omgivelsestemperaturen.

Positivt eller negativt temperaturdisplay.

Temperaturdisplay.

Indikator for drikk-kjølefunksjon.

Indikator for hurtigfrys-funksjon.

Indikator for økomodus-funksjon.

Første gangs start

Når støpselet er satt inn i stikkontakten, trykker du på tast (A) for å slå apparatet på, hvis displayet ikke er tent.

Så snart apparatet er slått på er det i alarm-modus, temperaturvisningen blinker, og det høres et lydsignal.

Trykk på tast (E), og lydsignalet slutter (les også avsnittet om "unormal temperatur-alarm"), symbolet blinker fremdeles og den varmeste temperaturen som er nådd vises.

For å oppbevare maten best mulig, velger du Økomodus-funksjonen, som garanterer at følgende temperaturer er innstilt:

+5°C i kjøleskapet

-18°C i fryseseksjonen

• Vent til temperaturen i seksjonen når -18°C før du legger matvarene inn i fryseseksjonen.

• For å velge en annen temperatur, se "Regulere temperaturen".

Slå av

Apparatet slås av ved å trykke inn tast (A) i mer enn

1 sekund.

Samtidig vises en nedtelling for temperatur fra -3

-2 -1.

Funksjonsmeny

Når tast (D) aktiveres, settes funksjonsmenyen i gang. Hver funksjon kan bekreftes ved å trykke på knapp (E). Hvis valget ikke bekreftes etter et par sekunder, vil displayet slutte å vise menyen og gå tilbake til normal drift.

Følgende funksjoner vises:

Velg kjøledel

Velg frysedel

Omgivelsestemperatur

Barnesikringsfunksjon

Shopping-funksjon

Økomodus-funksjon

Hurtigfrys-funksjon

Drikk-kjølefunksjon

Regulere temperaturen

Trykk på tasten (D) for å velge kjøl eller frys og deretter tasten (B) for å stille inn ønsket temperatur.

Trykk på tasten (E) for å bekrefte valget.

Temperaturdisplayet viser innstilt temperatur. Den valgte temperaturen nås innen et døgn.

Feriefunksjon "H"

Feriefunksjonen stiller inn temperaturen på + 15°C.

electrolux 23

Denne funksjonen gjør det mulig å holde kjøleskapet lukket og tomt mens du er borte lenge ( f.eks.

sommerferie) uten at det danner seg dårlig lukt.

Feriefunksjonen aktiveres på samme måte som du endrer valgt temperatur. Temperaturdisplayet kan endre den viste temperaturen opptil + 8 °C, 1 ° om gangen. + 2 °C følges av bokstaven "H ". Trykk på tast E for å bekrefte.

Nå er kjøleskapet innstilt på "ferie "-funksjon i energisparemodus.

Viktig Kjøleskapet må være tomt når feriefunksjonen er aktivert.

Omgivelsestemperatur-funksjon

Omgivelsestemperatur-funksjonen aktiveres hvis du trykker på tast (D) (flere ganger hvis nødvendig) til tilsvarende symbol kommer til syne . I denne innstillingen tilsvarer den viste temperaturen omgivelsestemperaturen.

Du må bekrefte valget ved å trykke på tast (E) innen få sekunder. Det høres et lydsignal, og symbolet fortsetter å lyse.

Du kan deaktivere funksjonen til enhver tid ved å trykke på tast (D) til tilsvarende symbol blinker.

Trykk deretter på tast (E)

Barnesikringsfunksjon

Barnesikringsfunksjonen aktiveres hvis du trykker på tast (D) (flere ganger hvis nødvendig) til tilsvarende symbol kommer til syne .

Du må bekrefte valget ved å trykke på tast (E) innen få sekunder. Det høres et lydsignal, og symbolet fortsetter å lyse. Når denne innstillingen er aktivert, er det ikke mulig å foreta noen endringer med tastene.

Du kan deaktivere funksjonen til enhver tid ved å trykke på tast (D) til tilsvarende symbol blinker.

Trykk deretter på tast (E).

Shopping-funksjon

Hvis du skal legge inn en større mengde romtemperert mat, for eksempel etter at du har handlet, foreslår vi at du aktiverer Shopping-funksjonen, slik at matvarene avkjøles raskere. Samtidig unngår du at de matvarene som allerede befinner seg i kjøleskapet, blir oppvarmet.

Shopping-funksjonen aktiveres ved å trykke på tast (D) (flere ganger hvis nødvendig) til tilsvarende symbol kommer til syne . Du må bekrefte valget ved å trykke på tast (E) innen få sekunder. Det høres et lydsignal, og symbolet fortsetter å lyse.

Shopping-funksjonen aktiveres ved å trykke på tast (D) (flere ganger hvis nødvendig) til tilsvarende symbol kommer til syne . Du må bekrefte valget ved å trykke på tast (E) innen få sekunder. Det høres et lydsignal, og symbolet fortsetter å lyse.

Økomodus-funksjon

Økomodus-funksjonen aktiveres ved å trykke på tast (D) (flere ganger hvis nødvendig) til tilsvarende symbol kommer til syne

Du må bekrefte valget ved å trykke på tast (E) innen få sekunder. Det høres et lydsignal, og symbolet fortsetter å lyse.

I denne innstillingen justeres temperaturen automatisk (+ 5°C og - 18°C), til de beste betingelsene for å lagre mat.

Du kan deaktivere denne funksjonen til enhver tid ved å endre den valgte temperaturen i en av seksjonene.

Hurtigfrys-funksjon

Fryseseksjonen er egnet for oppbevaring av ferdig frosne matvarer over lengre tid, og for å fryse ferske matvarer.

Maksimal mengde matvarer som kan innfryses i løpet av 24 timer er oppført på typeskiltet.

Hvis du vil fryse inn den mengden matvarer som er oppført på typeskiltet, plasseres maten i direkte kontakt med kjøleoverflaten (fjern skuffen eller kurven). Dersom maten fryses i skuffene eller kurvene, reduseres maksimalmengden litt.

Når du vil fryse ferske matvarer, må du aktivere hurtigfrys-funksjonen. Trykk på tast (D) (flere ganger hvis nødvendig) til -indikatoren vises.

Du må bekrefte valget ved å trykke på tast (E) innen få sekunder. Det høres et lydsignal, og i displayet vises en animasjonsfigur med linjer.

Plasser matvarene i fryseren etter en innfrysingsfase på 24 timer.

Plasser den maten som skal fryses i -seksjonen, siden dette er det kaldeste punktet.

Innfrysingen tar ca. 24 timer. I løpet av denne perioden må du ikke legge annen mat inn i fryseren.

Denne funksjonen stopper automatisk etter 52 timer.

Du kan deaktivere funksjonen til enhver tid ved å trykke på tast (D) til -indikatoren blinker. Trykk deretter på tast (E).

Drikk-kjølefunksjon

Drikk-kjølefunksjonen skal brukes som et sikkerhetsvarsel når du plasserer flasker i fryseseksjonen. Den aktiveres ved å trykke på tast (D) (flere ganger hvis nødvendig) til tilsvarende symbol kommer til syne .

Du må bekrefte valget ved å trykke på tast (E) innen få sekunder. Det høres et lydsignal, og symbolet fortsetter å lyse.

I denne innstillingen er tidsuret aktivt, (det er forhåndsinnstilt på en verdi på 30 minutter), men du kan endre denne verdien fra 1 og 90 min ved å trykke på tast (B) og stille inn antall minutter du vil bruke.

Når den innstilte tiden er ute, vises følgende:

24 electrolux

• på displayet

• symbolet

blinker symbolet

blinker

• symbolet blinker

• det høres et lydsignal til du trykker på tast (E)

Husk å ta ut drikkevarene som befinner seg i fryseseksjonen når disse signalene opptrer.

Du kan deaktivere funksjonen til enhver tid ved å trykke på tast (D) til tilsvarende symbol blinker.

Trykk deretter på tast (E).

Unormal temperatur-alarm

Temperaturøkning i en av seksjonene (for eksempel på grunn av strømbrudd) vises ved:

• blinkende temperatur

Første gangs bruk

Rengjøre inne i apparatet

Før du tar apparatet i bruk, må du vaske det innvendig samt alt utstyret i lunkent vann tilsatt et nøytralt rengjøringsmiddel for å fjerne den typiske lukten i flunkende nye apparater. Husk å tørke nøye.

Daglig bruk

Oppbevaring av frosne matvarer

Når apparatet slås på for første gang eller etter en periode der det ikke har vært i bruk, må du la apparatet stå på i minst 2 timer på høyeste innstilling før du legger inn matvarer.

Viktig Dersom det oppstår tining, f.eks. på grunn av strømbrudd, og hvis strømmen er borte lengre enn den verdien som er oppført i tabellen over tekniske egenskaper under "stigetid", må den tinte maten brukes opp så raskt som mulig eller

Nyttige tips og råd

Normale lyder under drift

• Du kan høre en lav gurglelyd eller boblelyd når kuldemediet pumpes gjennom spolekretsen eller rørledningene. Dette er normalt.

• Når kompressoren går, pumpes kuldemediet rundt i kjølesystemet, og du hører en summe-

Stell og rengjøring

Obs Trekk støpselet ut av stikkontakten før du starter enhver rengjøring av apparatet.

Dette apparatet inneholder hydrokarboner i kjøleenheten: Vedlikehold og påfylling skal derfor kun utføres av autorisert tekniker.

Avriming av kjøleskapet

Under normal bruk blir rim automatisk fjernet fra kjøleseksjonens fordamper hver gang motorkompressoren stopper. Smeltevannet ledes ut gjennom et dreneringsrør og ned i en beholder på bak-

• fryseseksjonen blinker

• symbolet

blinker

• det høres et lydsignal

Når normale driftsforhold er gjenopprettet:

• lydsignalet slår seg av

• temperaturverdien fortsetter å blinke

Når du trykker på tast (E) for å deaktivere alarmen, kommer den høyeste temperaturen som ble nådd i seksjonen til syne i noen sekunder.

Deretter går apparatet tilbake til normal drift og viser temperaturen til valgte seksjon.

I løpet av en alarmfase kan lydsignalet slås av ved

å trykke på tast (E).

Viktig Ikke bruk kraftige vaskemidler eller skurepulver, da dette vil skade overflaten.

tilberedes øyeblikkelig og så fryses inn igjen (etter avkjøling)

Tining

Dypfrosne eller frosne matvarer kan tines i kjøleseksjonen eller ved romtemperatur før de skal brukes i forhold til hvor mye tid du har til rådighet.

Små stykker kan også tilberedes mens de ennå er frosne, direkte fra fryseren: I så fall tar tilberedningen lengre tid.

og pulserende lyd fra kompressoren. Dette er normalt.

• Den termiske utvidingen kan forårsake en plutselig knakelyd. Det er et naturlig, ikke farlig fysisk fenomen. Dette er normalt.

siden av apparatet, over motorkompressoren, hvor det fordamper.

Det er viktig å rengjøre dreneringshullet for smeltevann midt i kjøleseksjonens kanal med jevne mellomrom for å hindre at vannet svømmer over og drypper ned på maten inne i seksjonen. Bruk vedlagte spesialrenser. Den sitter allerede i dreneringshullet.

electrolux 25

• skrap rimet forsiktig av når det begynner å tine.

Bruk en skrape av tre eller plast

• når all isen er smeltet, rengjør kabinettet og tørk godt, sett deretter avløpskanalen tilbake på plass.

Avrime fryseren

Det vil alltid danne seg en viss mengde rim på frysehyllene og i området øverst i seksjonen.

Avrim fryseren når rimlaget er blitt ca. 3-5 mm tykt.

Gå frem som følger for å avrime:

• trekk støpselet ut av stikkontakten eller slå apparatet av

• ta ut alle matvarene, pakk dem godt inn i flere lag avispapir og plasser dem på et kaldt sted

• fjern skuffene i fryseren

• pakk skuffene godt inn i isolerende materiale, f.eks. tepper eller avispapir.

Du kan påskynde avrimingen ved å plassere boller med varmt vann (ikke kokende) inn i fryseren.

• Løsne avløpskanalen fra holderen, skyv den inn som vist i illustrasjonen og plasser den i den nedre fryseskuffen for å samle opp vannet

Tekniske data

Størrelse

Høyde

Bredde

Dybde

Ståtid

Teknisk informasjon er gitt på typeplaten til venstre inne i apparatet og på energimerket.

• slå fryseren på og legg de frosne matvarene inn igjen.

Det anbefales å bruke kombiskapet med høyeste termostatinnstilling i noen timer, slik at skapet kan oppnå riktig oppbevaringstemperatur så raskt som mulig

Viktig Du må aldri bruke skarpe metallredskaper for å skrape rim av fordamperen, for den kan bli skadet. Ikke bruk mekaniske redskaper eller annet utstyr som ikke produsenten har anbefalt for å gjøre avrimingsprosessen raskere. Dersom temperaturen stiger i de frosne matvarepakkene under avrimingsprosessen, kan sikker oppbevaringstid bli kortere.

1750 mm

595 mm

648 mm

20 h

Montering

Obs Les "Sikkerhetsinformasjon" nøyaktig for din egen sikkerhets skyld og for informasjon om korrekt operasjon av apparatet, før apparatet installeres.

Plassering

Installet dette apparatet på et sted der romtemperaturen samsvarer med den klimaklassen som er oppført på apparatets typeskilt:

26 electrolux

Klimaklasse

SN

N

ST

T

Romtemperatur

+10°C til + 32°C

+16°C til + 32°C

+16°C til + 38°C

+16°C til + 43°C

Lokalitet

Apparatet bør monteres i god avstand fra varmekilder, som radiatorer, varmtvannsberedere, direkte sollys osv. Påse at luften kan sirkulere fritt rundt baksiden av kabinettet. For å oppnå best ytelse når apparatet er plassert under et overskap, må minste avstanden mellom toppen av apparatet og skapet være minst 100 mm . Ideelt sett burde apparatet ikke plasseres under overskap. En eller flere justerbare føtter på bunnen av kabinettet muliggjør nøyaktig vatring.

Advarsel Det må være mulig å kople apparatet fra strømforsyningen; støpslet skal derfor alltid være lett tilgjengelig etter montering.

Avstandsstykker bak

I posen med dokumentasjonen er det to avstandsstykker som skal monteres som vist på bildet.

Løsne skruene og monter avstandsstykket under skruehodet, stram så til skruene igjen.

3

1

2

Plan oppstilling

Pass på at apparatet står i vater. Dette kan gjøres med to justerbare føtter på undersiden fremme.

A B

Elektrisk tilkopling

Før du setter støpselet inn i stikkontakten, forsikre deg om at spenningen og frekvensen som er oppført på typeskiltet samsvarer med strømnettet i hjemmet ditt.

Apparatet skal jordes. Støpslet på nettledningen er utstyrt med jordingskontakt. Dersom husets stikkontakt ikke er jordet, skal apparatet koples til en separat jording i overensstemmelse med gjeldende forskrifter. Kontakt en faglært elektriker.

Produsenten fraskriver seg ethvert ansvar dersom sikkerhetsreglene ikke blir fulgt.

Dette apparatet er i overensstemmelse med EUdirektiver.

Fjerne hyllestopperne

Apparatet ditt er utstyrt med hyllestoppere som gjør det mulig å låse hyllene under transport.

Gå frem som følger for å fjerne dem:

1. Flytt hyllestopperne i retning mot pilen (A).

2. Løft hyllen i bakkant og skyv den forover til den løsner (B).

3. Fjern stopperne (C).

electrolux 27

4. Ta av dekselet ved hjelp av et verktøy (b1).

Skru løs nedre hengsel (b2) og avstandsstykket (b3), og plasser dem på motsatt side.

5. Sett inn igjen hengselet (b1) på motsatt side.

b1 b2

Omhengsling av døren

Advarsel Før du begynner et arbeid på apparatet, må du trekke støpselet ut av stikkontakten.

Viktig Vi foreslår at dette arbeidet utføres av to personer, slik at den ene holder dørene godt fast mens den andre arbeider.

Gå frem som følger for å hengsle om døren:

1. Åpne dørene. Skru løs midtre hengsel (m2).

Fjern avstandsstykket av plast (m1).

1 b3

6. Fjern stopperne (1) og flytt dem til den andre siden av dørene.

m1 m2

7. Skru løs øvre hengsel (t1), og skru det fast på motsatt side.

m5 m6 m3 m4

2. Fjern dørene.

3. Fjern avstandsstykket (m6), og flytt det over på den andre siden av hengselet (m5).

8. Ta av den venstre dekselpinnen fra midtre hengsel (m3,m4) og flytt den til den andre siden.

28 electrolux

9. Sett pinnen på midtre hengsel (m5) inn i det venstre hullet på den nedre døren.

10. Sett den nedre døren inn gjen på hengselet

(b2).

11. Fest den øvre døren på øvre hengsel (t1).

12. Sett den øvre døren inn igjen på midtre hengsel (m5) ved å vippe begge dørene litt.

13. Skru midtre hengsel fast igjen (m2). Ikke glem avstandsstykket i plast (m1), som skal settes inn under midtre hengsel. Pass på at kantene av døren er parallelle med sidekanten av apparatet.

14. Sett apparatet på plass igjen, sett det i vater, og vent i minst fire timer før du setter støpselet inn i stikkontakten.

15. Fjern dekslene (h1). Fjern dekselpinnene (h2).

16. Skru løs håndtakene (h3) og fest dem på motsatt side.

17. Sett inn igjen dekselpinnene (h2) på motsatt side.

Foreta en endelig kontroll for å være sikker på at:

• Alle skruene er strammet.

• Den magnetiske pakningen sitter godt inntil kabinettet.

• Døren åpner og lukker korrekt.

Hvis omgivelsestemperaturen er lav (f.eks. om vinteren) kan det hende at pakningen ikke passer som den skal mot kabinettet. I så fall venter du til at pakningen justerer seg selv.

Dersom du ikke selv vil gjennomføre arbeidet som beskrives over, kan du ta kontakt med nærmeste servicesenter. Mot regning vil en tekniker ved servicesenteret hengsle om døren på apparatet.

h2 h3 h1

Miljøhensyn

Symbolet på produktet eller på emballasjen viser at dette produktet ikke må behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forebygge de negative konsekvenser for miljø og helse som gal håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligst kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det.

electrolux 29

Electrolux. Thinking of you.

Ta del av våra tankegångar på www.electrolux.com

Säkerhetsinformation

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder produkten första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder produkten har god kännedom om dess skötsel och skyddsanordningar.

Spara denna bruksanvisning och se till att den följer med produkten om den flyttas eller säljs, så att alla som använder produkten får korrekt säkerhetsinformation och information om hur den skall skötas.

För att minimera risken för skador på person och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts.

Säkerhet för barn och handikappade

• Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och

övervakas av en person som ansvarar för deras säkerhet.

Barn bör alltid övervakas när de använder produkten för att säkerställa att de inte leker med den.

• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.

• När du skall kassera produkten: koppla loss den från eluttaget och klipp av nätkabeln (så nära produkten som möjligt) och demontera dörrarna så att lekande barn inte utsätts för elektriska stötar eller löper risk att bli innestängda.

• Om denna produkt, som har magnetiska dörrtätningar, skall ersätta en äldre produkt som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäderspärren obrukbar innan du kasserar den gamla produkten. Då finns det ingen risk att produkten blir en dödsfälla för barn.

Allmän säkerhet

Försiktighet Se till att ventilationsöppningarna inte blockeras eller täpps igen.

• Denna produkt är endast avsedd för användning i hemmet.

• Produkten är avsedd för förvaring av matvaror och drycker i ett normalt hushåll enligt beskrivning i denna bruksanvisning.

• Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen.

• Använd inga andra elektriska apparater inne i produkten, t.ex. en glassmaskin, såvida de inte har godkänts för detta ändamål av tillverkaren.

• Var noga med att inte skada kylkretsen.

• I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig naturgas, men den

är dock brandfarlig.

Se noga till att inga komponenter i kylkretsen skadas under transport och installation av produkten.

Om kylkretsen skadas:

– undvik att komma nära öppen eld och antändande källor

– ventilera noga rummet där produkten står

• Det är farligt att ändra specifikationerna eller att försöka modifiera denna produkt på något sätt.

En skadad nätkabel kan orsaka kortslutning, brand och/eller elektriska stötar.

Varning Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får endast bytas ut av en certifierad serviceagent eller annan kvalificerad servicepersonal.

1. Nätkabeln får inte förlängas.

2. Se till att stickkontakten inte kläms eller skadas av produktens baksida. En skadad stickkontakt kan överhettas och orsaka brand.

3. Se till att stickkontakten är åtkomlig när produkten har installerats.

4. Dra inte i nätkabeln.

5. Sätt inte i stickkontakten om eluttaget sitter löst. Risk för elektriska stötar eller brand föreligger.

6. Produkten får inte användas utan att lampglaset

10)

sitter på plats över den inre belysningen.

• Denna produkt är tung. Var försiktig när du flyttar den.

• Plocka inte ut matvaror från frysfacket, och ta inte i dem, med våta eller fuktiga händer eftersom detta kan leda till hudsår eller frost/frysskador.

• Se till att produkten inte exponeras för direkt solsken under långa perioder.

10) I förekommande fall.

30 electrolux

Daglig användning

• Ställ inte heta kärl på plastdelarna i produkten.

• Förvara inte brandfarliga gaser eller vätskor i produkten eftersom de kan explodera.

• Placera inte matvaror direkt mot luftutloppet på den bakre väggen.

11)

• Fryst mat får inte frysas om när den har tinats.

• Förvara färdig fryst mat enligt tillverkarens anvisningar.

• Följ noga rekommendationerna om förvaring från produktens tillverkare.

• Placera inte kolsyrade eller mousserande drycker i produkten eftersom detta skapar ett tryck i behållaren som då kan explodera och skada produkten.

• Isglassar kan orsaka frostskador om de konsumeras direkt från produkten.

Skötsel och rengöring

• Stäng av produkten och koppla loss den från eluttaget före underhåll.

• Innan du använder produkten första gången, rengör insidan och alla invändiga tillbehör med ljummet vatten och lite neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

• Rengör inte produkten med metallföremål.

• Använd inga vassa föremål för att avlägsna frost från produkten. Använd en plastskrapa.

• Använd aldrig en hårtork eller andra värmegenererande apparater för att påskynda avfrostningen. Hög värme kan skada plastdelarna inne i produkten, och fukt kan tränga in i det elektriska systemet och göra det strömförande.

• Kontrollera regelbundet kylens tömning av avfrostat vatten. Rengör vid behov tömningskanalen. Om tömningskanalen täpps igen kommer vatten att samlas på produktens botten.

Installation

Viktigt För den elektriska anslutningen, följ noga anvisningarna i respektive avsnitt.

• Packa upp produkten och kontrollera att den inte har några utvändiga skador. Anslut inte pro-

Kontrollpanel

dukten om den är skadad på något sätt. Rapportera omedelbart eventuella skador till din

återförsäljare, och spara i så fall förpackningsmaterialet.

• Vi rekommenderar att du väntar minst fyra timmar innan du nätansluter produkten så att oljan kan rinna tillbaka i kompressorn.

• Tillräcklig luftcirkulation måste säkerställas runt produkten, annars överhettas den. För att erhålla tillräcklig ventilation, följ instruktionerna som är relevanta för installationen.

• När så är möjligt bör produktens baksida vara vänd mot en vägg för att undvika risken för brännskador genom kontakt med produktens varma delar (kompressor, kondensor).

• Produkten får inte placeras nära värmeelement eller spisar.

• Säkerställ att elkontakten är åtkomlig efter installation av produkten.

• Produkten får endast anslutas till ett dricksvattenssystem.

12)

Service

• Allt arbete avseende elektricitet som krävs för att utföra service på produkten skall utföras av en behörig elektriker eller annan kompetent person.

• Service på denna produkt får endast utföras av en auktoriserad serviceverkstad. Endast originaldelar får användas.

Miljöskydd

Denna produkt innehåller inte, varken i kylkretsen eller i isolationsmaterialen, någon gas som kan skada ozonlagret. Produkten får inte kasseras tillsammans med det vanliga hushållsavfallet.

Isolationsmaterialet innehåller brandfarliga gaser:

Produkten skall därför kasseras enligt tillämpliga bestämmelser som kan erhållas från de lokala myndigheterna. Undvik att skada kylenheten, särskilt på baksidan nära kondensorn. Material i denna produkt som är märkta med symbolen kan

återvinnas.

11) Om produkten är frostfri

12) Om produkten har en vattenanslutning

A B C D E

A - Strömbrytare På/Av

B - Temperaturknapp

C - Temperatur- och funktionsdisplay

Display

D - Funktionsknapp

E - OK-knapp electrolux 31

Om denna symbol lyser är kylen respektive frysen påslagen.

Om denna symbol lyser är temperaturen som visas på displayen den aktuella temperaturen i motsvarande enhet (kylen eller frysen).

Om denna symbol blinkar avser utförda åtgärder motsvarande enhet.

Larm för övertemperatur.

Om denna symbol lyser är temperaturen som visas på displayen den aktuella rumstemperaturen.

Tecken för positiv eller negativ temperatur.

Temperaturdisplay.

Symbol för barnlås.

Symbol för timerfunktion.

Symbol för funktionen Inköp.

Symbol för funktionen Dryckkylning.

Symbol för funktionen Infrysning.

Symbol för Eko-funktionen.

När du sätter på produkten första gången

Om displayen inte tänds när du ansluter produkten till eluttaget, tryck på knapp (A) för att sätta på produkten.

När produkten sätts på är den i larmläge: temperaturen blinkar på displayen och du hör en ljudsignal.

Tryck på knapp (E) för att stänga av ljudsignalen

(se även avsnittet "Larm om övertemperatur" ).

Symbolen blinkar fortfarande och på temperaturdisplayen peraturen.

visas den högsta uppnådda tem-

För korrekt förvaring av dina matvaror, välj Ekofunktionen som garanterar att följande temperaturer ställs in:

+5 °C i kylskåpet,

-18 °C i frysen.

• Vänta tills temperaturen når -18 °C i frysen innan du lägger in matvaror.

• Se avsnittet "Temperaturreglering" om du vill välja en annan temperatur.

Stänga av produkten

Håll strömbrytaren (A) intryckt i mer än en sekund för att stänga av produkten.

Samtidigt visas en nedräkning av temperaturen från -3 -2 -1.

Funktionsmeny

Tryck på knapp (D) för att öppna funktionsmenyn.

Varje funktion bekräftas genom att man trycker på knapp (E). Om ingen bekräftelse sker inom några sekunder lämnas menyn och displayen återgår till normalläget.

Följande funktioner visas:

Välj kylfacket

Välj frysfacket

Rumstemperatur

Barnlåsfunktionen

Shoppingfunktionen

Eko-funktionen

Funktionen Action Freeze

Funktionen för dryckkylning

32 electrolux

Temperaturreglering

Tryck på knappen (D) för att välja enhet och sedan knappen (B) för att välja nödvändig temperatur.

Tryck på knappen (E) för att bekräfta valet.

Temperaturindikatorn visar den inställda temperaturen. Den inställda temperaturen uppnås inom 24 timmar.

Semesterfunktionen "H"

Semesterfunktionen ställer in temperaturen på

+15 °C.

Med denna funktion kan du ha kylskåpet avstängt och tomt under exempelvis en semester utan att dåliga lukter bildas.

För att aktivera semesterfunktionen, utför stegen för att ändra den inställda temperaturen. Temperaturdisplayen kan ändra den visade temperaturen upp till +8 °C med 1 °C åt gången. +2 °C följs av bokstaven "H". Tryck på knapp (E) för att bekräfta.

Kylskåpet är nu inställt på semesterfunktionen i energisparläge.

Viktigt Kylskåpet måste vara tomt när funktionen aktiveras.

Funktionen Rumstemperatur

Funktionen Rumstemperatur aktiveras genom att trycka på knapp D tills motsvarande symbol visas på displayen. Temperaturen som nu visas på displayen är den aktuella rumstemperaturen.

Du måste bekräfta valet genom att trycka på knapp E inom några sekunder. Du hör en ljudsignal och symbolen förblir tänd.

Du kan när som helst stänga av funktionen genom att trycka på knapp D tills motsvarande symbol börjar att blinka och sedan trycka på knapp E.

Barnlås

Barnlåset aktiveras genom att trycka på knapp D tills motsvarande symbol visas på displayen.

Du måste bekräfta valet genom att trycka på knapp E inom några sekunder. Du hör en ljudsignal och symbolen förblir tänd. Så länge funktionen är aktiverad ändras inga inställningar om någon trycker på knapparna.

Du kan när som helst stänga av funktionen genom att trycka på knapp D tills motsvarande symbol börjar att blinka och sedan trycka på knapp E.

Shopping-funktionen

Om du behöver lägga in en större mängd varma matvaror när du har handlat rekommenderar vi att du aktiverar Shopping-funktionen för att kyla matvarorna snabbare och för att inte värma upp andra matvaror i produkten.

Shopping-funktionen aktiveras genom att trycka på knapp D tills motsvarande symbol visas på displayen. Du måste bekräfta valet genom att trycka på knapp E inom några sekunder. Du hör en ljudsignal och symbolen förblir tänd.

Shopping-funktionen stängs av automatiskt efter cirka 6 timmar. Du kan när som helst stänga av funktionen genom att trycka på knapp D tills motsvarande symbol börjar att blinka och sedan trycka på knapp E.

Eko-funktionen

Eko-funktionen aktiveras genom att trycka på knapp (D) tills symbolen visas på displayen.

Du måste bekräfta valet genom att trycka på knapp (E) inom några sekunder. Du hör en ljudsignal och symbolen förblir tänd.

I detta läge ställs temperaturerna in automatiskt

(+5 °C resp. -18 °C) på de bästa förhållandena för förvaring av matvaror.

Du kan när som helst stänga av funktionen genom att ändra den inställda temperaturen i kylen eller frysen.

Funktionen Infrysning

Frysen är lämplig för infrysning av färska matvaror och långvarig förvaring av frysta och djupfrysta matvaror.

Den största mängden mat som kan frysas in på 24 timmar anges på typskylten.

För att frysa in den mängd som anges på typskylten, placera matvarorna i direkt kontakt med kylytan (avlägsna lådan eller korgen). Om matvarorna fryses in i lådorna eller korgarna reduceras den maximala kapaciteten något.

För att frysa in färska matvaror behöver du aktivera funktionen Infrysning. Tryck på knapp (D) tills symbolen visas på displayen.

Du måste bekräfta valet genom att trycka på knapp (E) inom några sekunder. En ljudsignal avges och displayen visar en animering med linjer.

Efter en förkylningsperiod på 24 timmar kan du lägga in matvarorna i frysen.

Lägg matvarorna i facket eftersom detta är den kallaste platsen.

Infrysningsprocessen tar 24 timmar. Lägg inte in andra matvaror för frysning under denna period.

Denna funktion stängs av automatiskt efter 52 timmar.

Du kan när som helst stänga av funktionen genom att trycka på knapp (D) tills symbolen börjar att blinka och sedan trycka på knapp (E).

Funktionen Dryckkylning

Funktionen Dryckkylning är avsedd att användas som en säkerhetsvarning när flaskor läggs in i frysen för kylning. Funktionen aktiveras genom att trycka på knapp (D) tills symbolen visas på displayen.

Du måste bekräfta valet genom att trycka på knapp (E) inom några sekunder. Du hör en ljudsignal och symbolen förblir tänd.

Härmed aktiveras en timer med en förinställd tid på

30 minuter som kan justeras från 1 till 90 minuter.

Tryck på knapp (B) för att ställa in önskad tid.

electrolux 33

När den inställda tiden löper ut visas följande indikeringar:

• på displayen

• symbolen

blinkar symbolen

blinkar

• symbolen

blinkar

• en ljudsignal avges tills knapp (E) trycks in

Var noga med att då plocka ut flaskorna ur frysen.

Du kan när som helst stänga av funktionen genom att trycka på knapp (D) tills motsvarande symbol börjar att blinka och sedan trycka på knapp (E).

Larm för övertemperatur

En temperaturökning i ett fack (t.ex. på grund av ett strömavbrott) indikeras genom att:

• temperaturen blinkar

• symbolen för frysen blinkar

• symbolen

blinkar

• en ljudsignal avges

När normala förhållanden har återställts:

• ljudsignalen stängs av

• temperaturvärdet fortsätter att blinka

När du trycker på knapp (E) för att stänga av larmet visas den högsta uppnådda temperaturen i enheten på displayen under några sekunder.

Displayen återgår sedan till normalläge och visar temperaturen i den valda enheten.

Medan larmet pågår kan ljudsignalen stängas av genom att trycka på knapp (E).

När maskinen används första gången

Invändig rengöring

Innan du använder produkten första gången, rengör dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter.

Eftertorka sedan noga.

Viktigt Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar ytfinishen.

Daglig användning

Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst två timmar innan du lägger in några matvaror.

Viktigt I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre

än den tid som anges i den tekniska informationen under Temperaturökningstid, måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

Upptining

Djupfryst och fryst mat kan, innan den används, tinas i kylen eller vid rumstemperatur beroende på den tid som står till förfogande för upptiningen.

Småbitar kan till och med tillagas direkt från frysen medan de fortfarande är frysta. Tillagningen tar i detta fall dock lite längre tid.

Råd och tips

Normala ljud under drift

• Det kan höras ett svagt porlande och ett bubblande ljud när köldmedlet pumpas genom spiralrören och rörledningarna. Detta är normalt.

• När kompressorn är i drift pumpas köldmedlet runt och det hörs ett surrande och ett pulserande ljud från kompressorn. Detta är normalt.

Underhåll och rengöring

Försiktighet Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten: underhåll och påfyllning får därför endast utföras av en auktoriserad servicetekniker.

• Den termiska utvidgningen kan orsaka ett plötsligt knäppande ljud. Detta är ett naturligt och ofarligt fysikaliskt fenomen. Detta är normalt.

Avfrostning av kylskåpet

Frost avlägsnas automatiskt från evaporatorn i kylutrymmet varje gång kompressorn stannar under normal användning. Det avfrostade vattnet töms ut via en ränna i en särskild behållare som sitter ovanför kompressorn på kylskåpets baksida, där vattnet avdunstar.

Det är viktigt att regelbundet rengöra avfrostningsvattnets tömningshål i mitten av kylskåpsutrymmet

34 electrolux för att undvika att vattnet rinner över och droppar ned på matvarorna. Använd medföljande specialverktyg som redan sitter i tömningshålet.

• Lossa dräneringskanalen från dess förvaringsläge, tryck den enligt bilden och placera den i nedersta fryslådan där vatten kan samlas upp

• Skrapa försiktigt bort is när den börjar tina. Använd en trä- eller plastskrapa

• När all is har smält, rengör och torka skåpet, sätt sedan tillbaka dräneringskanalen på sin plats.

Avfrostning av frysen

En viss mängd is kommer alltid att bildas på fryshyllorna och längs det övre utrymmet.

Avfrosta frysen när islagret är 3-5 mm tjockt.

Följ instruktionerna nedan för att ta bort isen:

• Drag ur stickkontakten ur vägguttaget eller stäng av frysen

• Tag bort alla livsmedel, linda in dem i flera lager tidningspapper och förvara dem på en kall plats

• Tag bort fryslådorna

• Svep in lådorna i isolerande material, till exempel filtar eller tidningspapper.

Avfrostningen kan påskyndas genom att ställa kärl med varmt vatten (inte kokande) inne i frysen.

Tekniska data

Mått

Höjd

Bredd

Djup

Frystid

Teknisk information finns på typskylten på vänster sida inne i skåpet och på energietiketten.

• Sätt på produkten och lägg tillbaka frysta matvaror.

Vi rekommenderar att du låter produkten stå i några timmar med den högsta kyleffekten så att tillräcklig förvaringstemperatur nås så snabbt som möjligt.

Viktigt Använd aldrig metallföremål för att skrapa bort is från kondensorn eftersom den kan skadas.

Använd inte andra mekaniska apparater eller konstgjorda medel för att påskynda upptiningen,

än vad som rekommenderas av tillverkaren. En temperaturstegring på frysta livsmedel under avfrostning kan minska deras förvaringstid.

1750 mm

595 mm

648 mm

20 h

Installation

Försiktighet För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt, läs noga igenom avsnittet

"Säkerhetsinformation" innan du installerar produkten.

Placering

Installera produkten på en plats där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

electrolux 35

Klimatklass

SN

N

ST

T

Omgivningstemperatur

+10 till +32 °C

+16 till +32 °C

+16 till +38 °C

+16 till +43 °C

Placering

Produkten bör placeras på säkert avstånd från värmekällor såsom element, varmvattensberedare, direkt solsken, etc. Se till att luften kan cirkulera fritt runt produktens baksida. För att säkerställa bästa prestanda om produkten placeras under en

överhängande väggenhet måste det vara minst

100 mm avstånd mellan produktens ovansida och väggenheten. Produkten bör dock helst inte placeras under överhängande väggenheter. Produkten kan justeras in i våg med en eller flera justerbara fötter.

Varning Det måste gå att koppla bort produkten från elnätet. Stickkontakten måste därför vara lätt att komma åt när produkten har installerats.

Denna produkt uppfyller kraven enligt EG-direktiven för CE-märkning.

Bakre distanshållare

I påsen med bruksanvisningen finns två distanshållare som skall monteras såsom figuren visar.

Lossa skruvarna, för in distanshållarna under skruvarnas huvuden och dra åt skruvarna.

3

1

2

Avvägning

Se till att produkten står i våg där den installeras.

Justera vid behov produkten med hjälp av de två främre, justerbara fötterna.

A B

Elektrisk anslutning

Kontrollera före anslutning till ett eluttag att nätspänningen och nätfrekvensen överensstämmer med de värden som anges på typskylten.

Produkten måste jordas. Nätkabelns stickkontakt

är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.

Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.

Borttagning av hyllspärrarna

Din produkt är utrustad med hyllspärrar för att låsa hyllorna under transport.

För att ta bort hyllspärrarna:

1. Flytta hyllspärrarna i pilens riktning (A).

2. Lyft hyllan bakifrån och tryck den framåt tills den kommer fri (B).

3. Ta bort spärrarna (C).

36 electrolux

4. Avlägsna kåpan (b1) med ett verktyg. Skruva loss den nedre gångjärnsaxeln (b2) och distanshållaren (b3) och placera dem på motsatta sidan.

5. Sätt fast kåpan (b1) på motsatta sidan.

b1

1 b3 b2

Omhängning av dörrar

Varning Koppla loss produkten från eluttaget innan du påbörjar arbetet.

Viktigt Vi rekommenderar att du ber någon om hjälp med att hålla ett fast grepp om dörrarna under arbetets gång.

Gör på följande sätt för att ändra dörrarnas öppningsriktning:

1. Öppna dörrarna. Skruva loss det mellersta gångjärnet (m2). Avlägsna distanshållaren av plast (m1).

6. Avlägsna stoppen (1) och flytta dem till dörrarnas andra sida.

m1 m2

7. Skruva loss den övre gångjärnsupphängningen (t1) och skruva fast den på motsatta sidan.

m5 m6 m3 m4

2. Avlägsna dörrarna.

3. Avlägsna distanshållaren (m6) och flytta den till andra sidan av gångjärnsaxeln (m5).

8. Avlägsna den vänstra kåpsprinten från det mellersta gångjärnet (m3, m4) och flytta den till andra sidan.

electrolux 37

9. Sätt det mellersta gångjärnets (m5) sprint i det vänstra hålet på den nedre dörren.

10. Haka fast den nedre dörren på den nedre gångjärnsaxeln (b2).

11. Haka fast den övre dörren på den övre gångjärnsupphängningen (t1).

12. Luta dörrarna något och haka fast den övre dörren på den mellersta gångjärnsaxeln (m5).

13. Skruva fast det mellersta gångjärnet (m2).

Glöm inte plastdistansen (m1) som skall sitta under det mellersta gångjärnet. Kontrollera att dörrkanterna löper parallellt med produktens kanter.

14. Ställ tillbaka produkten på plats, justera in den i våg och vänta sedan minst fyra timmar innan du ansluter den till eluttaget.

15. Avlägsna täckstyckena (h1). Avlägsna sprintarna (h2).

16. Skruva loss handtagen (h3) och montera dem på motsatta sidan.

17. Sätt fast sprintarna (h2) på motsatta sidan.

h2 h3 h1

Kontrollera slutligen att:

• Alla skruvar är åtdragna.

• Magnettätningen fäster ordentligt mot produkten.

• Dörrarna öppnar och stänger ordentligt.

Om rumstemperaturen är låg (t.ex. på vintern) kanske tätningen inte fäster ordentligt. Vänta i så fall tills tätningen har anpassat sig på naturlig väg.

Om du inte vill hänga om dörrarna själv kan du kontakta Electrolux Service. En servicetekniker hänger om dem mot en avgift.

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

38 electrolux

electrolux 39

www.electrolux.com

För att köpa tillbehör, förbrukningsartiklar och reservdelar i vår internetbutik besök oss på: www.electrolux.se

210620944-00-022010
