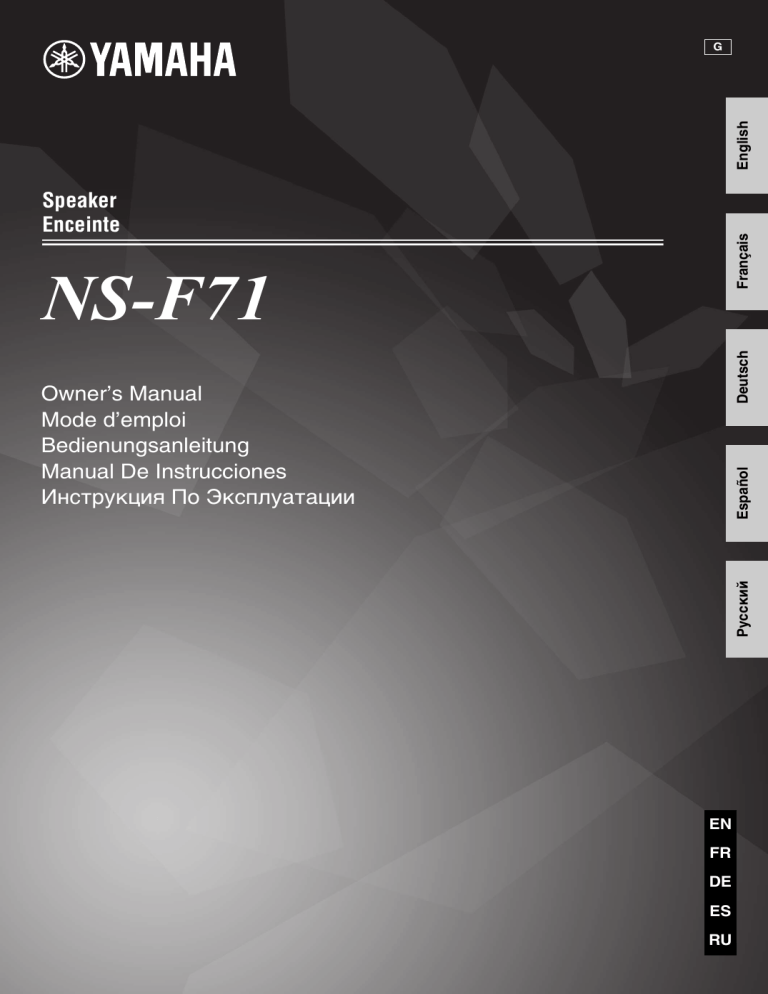

Yamaha NS-F71_Owner's Manual

Speaker

Enceinte

NS-F71

Owner’s Manual

Mode d’emploi

Bedienungsanleitung

Manual De Instrucciones

Инструкция По Эксплуатации

G

EN

FR

DE

ES

RU

Precautions

Please read the following operating precautions before use. Yamaha will not be held responsible for any damage and/or injury caused by not following the cautions below.

1.

To assure the finest performance, please read this manual carefully. Keep it in a safe place for future reference.

2.

Install the speakers in a cool, dry, clean place – away from windows, sources of heat, sources of excessive vibration, dust, moisture or cold. Avoid sources of electrical humming (e.g., transformers and motors). To prevent fire or electric shock, do not expose the speakers to rain or water.

3.

To prevent the enclosure from warping or discoloring, do not expose the speakers to direct sunlight or excessive humidity.

4.

Avoid installing the speakers where foreign objects may fall onto them and/or where they may be exposed to liquid dripping or splashing.

5.

Do not place the following objects on top of the speakers:

– Other components, as they might damage or discolor the surface of the speakers.

– Burning objects (e.g., candles), as they might cause fire, damage to the speakers or personal injury.

– Containers of liquid, as they might spill and cause electric shock to the user or damage to the speakers.

6.

Do not place the speakers where they are liable to be knocked over or struck by falling objects. Stable placement will also ensure better sound performance.

7.

Placing the speakers on the same shelf or rack as the turntable can result in feedback.

8.

Do not insert a hand or object into the port or pick up the speaker by holding the port, as it may cause personal injury or damage to the speaker.

9.

Any time you note distortion, reduce the volume control on your amplifier to lower setting. Never allow your amplifier to be driven into “clipping”. Otherwise, the speakers may be damaged.

10.

When using an amplifier with a rated output power higher than the nominal input power of the speakers, care should be taken not to exceed the maximum input of the speakers.

11.

Do not attempt to clean the speakers with chemical solvents as this might damage the finish. Use a clean, dry cloth.

12.

Do not attempt to modify or fix the speakers. Contact qualified Yamaha service personnel when service is needed. The cabinet should never be opened for any reason.

13.

As this unit is heavy, whenever it is moved, two people are required to transport it safely.

14. Secure placement or installation is the owner’s responsibility. Yamaha is not liable for accidents caused by improper placement or installation of speakers.

Information for Users on Collection and Disposal of Old Equipment

This symbol on the products, packaging, and/or accompanying documents means that used electrical and electronic products should not be mixed with general household waste.

For proper treatment, recovery and recycling of old products, please take them to applicable collection points, in accordance with your national legislation and the Directives 2002/96/EC.

By disposing of these products correctly, you will help to save valuable resources and prevent any potential negative effects on human health and the environment which could otherwise arise from inappropriate waste handling.

For more information about collection and recycling of old products, please contact your local municipality, your waste disposal service or the point of sale where you purchased the items.

[Information on Disposal in other

Countries outside the European Union]

This symbol is only valid in the European

Union. If you wish to discard these items, please contact your local authorities or dealer and ask for the correct method of disposal.

Supplied accessory

Speaker cable 4 m (13.1 ft.) x 2

Contents

Supplied accessory .............................................i

Placing the speakers......................................... 1

Connecting to your amplifier ......................... 2

Removing / Attaching the grille ..................... 3

Specifications..................................................... 3

i En

Placing the speakers

Note

• Be sure to have another person support it.

• Pay extra attention to avoid scratching the speaker’s surface.

• Be careful not to apply force to the side of the speaker, otherwise the speaker may fall causing damage to the speaker or personal injury.

• To avoid accidents resulting from tripping over loose speaker cables, affix them to the floor.

• This unit features a magnetically shielded design.

However, there is still a chance that placing it too close to a CRT-type TV set might impair picture color. Should this happen, move this unit away from the TV set.

Precautions when positioning the speakers

The speaker is constructed with the majority of the weight located in its upper portion, and is thus susceptible to falling over if proper care is not taken to ensure its stability. If the speaker tips over, the speaker or other personal property may be damaged or an individual may be injured (possibly even fatally injured).

For safe and proper use of the speaker:

• Position the speaker in a location that is solid, level, smooth, and low (with respect to the floor).

• Do not push or apply pressure to the side of the speaker when moving, or lean objects against the side of the speaker.

• Do not sit on or set objects on top of the speaker.

Vibrations or jolts associated with earthquakes and other phenomena or activities may cause the speaker to fall over. For safety reasons, using commerciallyavailable products that increase stability of the speaker is recommended (metal fittings or chains, etc.).

■

Using as 2ch stereo speakers

Better stereo images will be obtained when the speakers are slightly angled in towards the listener.

■

Using as front speakers in a multi-channel system

NS-F71

Center

NS-F71

Position the speakers on both sides of the TV. The positioning of speakers is important, since this dictates the overall sound quality of the multi-channel system.

Set up the speakers on the basis of your listening position by following the owner’s manual supplied with your amplifier.

Surround Surround

1 En

Connecting to your amplifier

Before making connections, make sure that the amplifier is switched off.

■

Connections

Connect one speaker to the left (marked L) terminals of your amplifier or receiver, and another speaker to the right

(marked R) terminals. Please refer to the owner’s manual that came with your amplifier or receiver.

Note

• Make sure you connect the speakers with the correct polarity—positive (+) terminals to positive (+) terminals, and negative (–) terminals to negative (–) terminals. If you get them crossed over, the sound will be unnatural and lack bass.

• In your AV receiver’s speaker size settings, specify small (or “S”) for all of the speakers.

• The speaker may be damaged if certain sounds are continuously output at high volume level. For example, if sine waves from a test disc, bass sounds from electronic instruments, etc., are continuously output, or when the stylus of a turntable touches the surface of a disc, reduce the volume level to prevent the speaker from being damaged.

• Once you have connected all of the speakers, plug the amplifier and other AV components into suitable AC wall outlets.

• When using an amplifier with a rated output power higher than the nominal input power of the speaker, care should be taken never to exceed the speaker’s maximum input.

■

Preparing the speaker cables

15 mm

(5/8")

1

Remove about 15mm (5/8") of insulation from the end of each speaker cable.

2

Twist the bare wires tightly.

Good No Good

Note

• Do not bundle or roll up excess cable.

• Twist the bare wires tightly so the individual strands are not splayed.

• Be careful not to injure yourself while preparing the speaker cables.

■

Operating the speaker terminals

Loosen

Tighten

1

Rotate the speaker terminal counterclockwise to loosen it.

2

Insert the bare wire.

3

Rotate the speaker terminal clockwise to tighten it.

4

Test the security of the connection by pulling gently on the cable.

Positive (+)

Negative (–)

Note

• Make sure the terminal is gripping the bare wire, not the insulation.

• Make sure the bare wires do not touch each other, as this could damage the speaker or amplifier.

• If the connections are faulty, you will hear no sound from the speakers.

2 En

Removing / Attaching the grille

■

Connecting to an amplifier

Connect each speaker to the appropriate speaker terminals on your amplifier by using the cables you prepared earlier.

Please refer to the owner’s manual that came with your amplifier or receiver.

When using a banana plug

Right

+

R

SPEAKERS

L

– – +

A

B

Speakers output terminals

Left

Amplifier or Receiver

Banana plug

1

Tighten the terminal knob.

2

Simply insert the banana plug into the terminal.

Removing / Attaching the grille

The grille is fastened to the enclosure at six points and can be removed if desired. To remove the grille, hold on to both sides and slowly pull straight away from the speaker. To reattach, line up the six holes on the inner surface of the grille with the six corresponding pegs on the speaker and push gently.

Note

• When removing or attaching the grille, be careful not to touch the drive units, and not to exert excessive force with any tools.

• Do not touch or apply impact to the speaker’s diaphragm.

Otherwise, the speaker may malfunction.

• To avoid damaging the grille, never apply excessive force, and be sure to use its frame, never pull or push the surface, for removing or attaching the grille.

Specifications

Type .................................................................... 2-way bass reflex

Magnetic shielding type

Driver ............................. Woofer: 16 cm (6-1/2") cone type x 2

Tweeter: 3 cm (1") soft dome type

Nominal input power ......................................................... 80 W

Maximum input power .................................................... 240 W

Impedance ............................................................... Nominal 6 Ω

Frequency response ............................................43 Hz - 26 kHz

Sensitivity .........................................................89 dB/2.83 V, 1 m

Dimensions (W x H x D)

.................... 233 x 974 x 258 mm (9-1/8" x 38-3/8" x 10-1/8")

Weight ................................................................ 13.7 kg (30.2 lbs)

* The contents of this manual apply to the latest specifications as of the printing date. To obtain the latest manual, access the Yamaha website then download the manual file.

Taking care of the speaker

When you wipe this unit, do not use chemical solvents (e.g., alcohol or thinners, etc.): this might damage the finish. Use a clean, dry cloth. For difficult soils, dampen a soft cloth in water, wring it out, and then wipe with the cloth.

(For polish-finished model) Bumping the surface of the instrument with metal, porcelain, or other hard objects can cause the finish to crack or peel.

3 En

Précautions

Lisez attentivement les précautions d’utilisation suivantes. Yamaha décline toute responsabilité en cas de dommages et/ou de blessures découlant du non respect de ces consignes.

1.

Pour profiter au mieux de votre acquisition, lisez attentivement ce mode d’emploi. Conservez-le soigneusement pour référence.

2.

Installez les enceintes dans un endroit frais, sec, loin des fenêtres et des sources de chaleur et de vibration, des poussières, de l’humidité et du froid. Évitez les sources de ronflements électriques (transformateurs et moteurs, par exemple). Pour éviter les risques d’incendie et de secousses électriques, n’exposez pas les enceintes à la pluie ni à l’humidité.

3.

Pour éviter que la menuiserie des enceintes ne se déforme ou ne se décolore, n’exposez pas les enceintes à la lumière directe du soleil ni à une humidité excessive.

4.

Évitez d’installer les enceintes dans un endroit exposé à la chute d’objets ou encore à l’écoulement ou aux

éclaboussures de liquides.

5.

Ne posez pas les objets suivants sur le dessus des enceintes:

– D’autres appareils qui pourraient endommager ou décolorer la menuiserie des enceintes;

– Des objets enflammés (par exemple, des bougies) qui pourraient endommager les enceintes, provoquer une blessure, voire un incendie;

– Des récipients contenant des liquides qui pourraient se renverser, endommager les enceintes ou être à l’origine d’une secousse électrique.

6.

Ne placez pas les enceintes dans un endroit où elles peuvent être heurtées, directement ou par la chute d’objets. Un emplacement stable garantit l’obtention de meilleures sonorités.

7.

Placer les enceintes sur des étagères ou dans un meuble qui contient également la platine de lecture, peut entraîner un phénomène de bouclage.

8.

Ne pas insérer une main ou un objet dans le port ou porter l’enceinte en tenant le port, vu que cela pourrait causer des blessures corporelles ou endommager l’enceinte.

9.

En cas de “saturation” , réduisez le niveau de sortie de l’amplificateur. N’excitez pas l’amplificateur au point qu’il écrête. Dans ce cas en effet, les enceintes pourraient être endommagées.

10.

Vous devez être très attentif, si l’amplificateur peut délivrer une puissance supérieure à la puissance maximale admissible par les enceintes, à ce que cela ne se produise pas.

11.

Ne nettoyez pas la menuiserie des enceintes avec un produit chimique qui peut endommager leur finition.

Utilisez un chiffon sec et propre.

12.

Ne tentez pas de modifier les enceintes ni de les réparer.

Consultez le service Yamaha compétent si une réparation est nécessaire. Pour quelque raison que ce soit, ne démontez pas la menuiserie des enceintes.

13.

Comme cet appareil est très lourd il faut être deux personnes pour le déplacer en toute sécurité.

14. La détermination d’un endroit convenable est de votre responsabilité. Yamaha ne saurait être responsable des accidents provoqués par le choix d’un emplacement qui ne conviendrait pas, ni par l’installation incorrecte des enceintes.

Information concernant la Collecte et le Traitement des déchets d’équipements électriques et électroniques

Le symbole sur les produits, l’emballage et/ou les documents joints signifie que les produits

électriques ou électroniques usagés ne doivent pas être mélangés avec les déchets domestiques habituels.

Pour un traitement, une récupération et un recyclage appropriés des déchets d’équipements électriques et électroniques, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives

2002/96/EC.

En vous débarrassant correctement des déchets d’équipements électriques et

électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourraient advenir lors d’un traitement inapproprié des déchets.

Pour plus d’informations à propos de la collecte et du recyclage des déchets d’équipements électriques et électroniques, veuillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits.

[Information sur le traitement dans d’autres pays en dehors de l’Union Européenne]

Ce symbole est seulement valables dans l’Union Européenne. Si vous souhaitez vous débarrasser de déchets d’équipements

électriques et électroniques, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.

Accessoire fourni

Câble d’enceinte 4 m x 2

Sommaire

Accessoire fourni....................................................i

Positionnement des enceintes ...........................1

Raccordement à votre amplificateur.................2

Enlever / Mettre la grille ......................................3

Caractéristiques techniques ...............................3

i Fr

Positionnement des enceintes

Remarque

• Assurez-vous d’être accompagné par une autre personne pour la soulever.

• Faîtes très attention à ne pas rayer l’extérieur de l’enceinte.

• Veillez à ne pas exercer de pression sur le coté de l’enceinte, sinon l’enceinte pourrait tomber et être endommagée ou même causer des blessures corporelles.

• Afin d’éviter des accidents causés par un trébuchage sur des câbles d’enceinte éparpillés, fixez-les au sol.

• Cet appareil bénéficie d’un blindage magnétique.

Toutefois, évitez de le placer trop près d’un téléviseur de type CRT, car cela pourrait détériorer les couleurs.

Le cas échéant, éloignez l’appareil du téléviseur.

Précautions durant le positionnement des enceintes

L’enceinte est conçue de telle sorte que la majeure partie de son poids est située dans la partie supérieure, ce qui la rend potentiellement instable si elle est mal installée. Si l’enceinte devait se renverser, l’enceinte ou des biens personnels pourraient être endommagés ou une personne blessée (voire gravement).

Pour utiliser l’enceinte correctement et sans danger:

• Placez-la sur une surface plane, solide, nivelée et basse (par rapport au niveau du sol).

• N’appuyez pas sur l’enceinte et n’appliquez aucune force excessive sur la partie latérale lorsque vous la déplacez ; veillez en outre à ne laisser aucun objet appuyé contre l’enceinte.

• Ne vous asseyez pas sur l’enceinte et ne posez aucun objet dessus.

Les vibrations et les secousses dues aux tremblements de terre ou autres phénomènes naturels peuvent faire tomber l’enceinte. Pour des raisons de sécurité, il est recommandé d’utiliser des dispositifs améliorant la stabilité (disponibles dans le commerce), comme des attaches en métal, des chaînes, etc.

■

Utilisation comme enceintes stéréo 2 canaux

Les meilleures images stéréo seront obtenues quand les enceintes sont légèrement orientées vers l’auditeur.

■

Utilisation comme enceintes avant dans un système multi-canaux

NS-F71

Centre

NS-F71

Placez les enceintes des deux cotés du téléviseur. Le positionnement des enceintes est important, puisque cela va déterminer toute la qualité sonore du système multi-canaux. Installez les enceintes selon votre position d’écoute en suivant le mode d’emploi fourni avec votre amplificateur.

Surround Surround

1 Fr

Raccordement à votre amplificateur

Avant de réaliser les connexions, assurez-vous que l’amplificateur est hors tension.

■

Connexions

Connectez une enceinte aux bornes gauche (marquée L) de votre amplificateur ou récepteur, et une autre enceinte aux bornes droites (marquées R). Veuillez vous référer au mode d’emploi fourni avec l’amplificateur ou le récepteur.

Remarque

• Assurez-vous de connecter les enceintes avec la polarité correcte— les bornes positives (+) aux bornes positives

(+), et les bornes négatives (–) aux bornes négatives (–). Si vous les alternez, le son ne sera pas naturel et manquera de graves.

• Dans la configuration de votre récepteur AV d’enceintes, spécifiez small (ou “S”) pour toutes les enceintes.

• L’enceinte peut être endommagée si certains sons sont continuellement émis à un niveau sonore élevé. Par exemple, si des ondes sinusoïdales d’un disque d’essai, des sons de graves d’instruments électroniques, etc., sont

émis en continu, ou si la pointe de lecture d’une platine touche la surface d’un disque, réduisez le niveau de volume pour éviter d’endommager cet appareil.

• Une fois que vous avez raccordé toutes les enceintes, branchez l’amplificateur et les autres composantes AV dans les prises murales CA qui conviennent.

• Lorsque vous utilisez un amplificateur dont la puissance de sortie nominale est supérieure à la puissance d’entrée nominale des enceintes, veillez à ne jamais dépasser l’entrée maximale de l’enceinte.

■

Préparation des câbles d’enceintes

15 mm

1

Dénudez 15 mm de gaine d’isolation de chaque extrémité de câble d’enceinte.

2

Torsadez étroitement les fils dénudés.

Correct Incorrect

Remarque

• Veuillez ne pas plier ni enrouler l’excès de câble.

• Torsadez étroitement les extrémités dénudées afin que les brins individuels ne soient pas éparpillés.

• Veillez à ne pas vous blesser durant la préparation des câbles d’enceintes.

■

Fonctionnement des bornes d’enceinte

Dévisser

Visser

Positif (+)

1

Dévissez le bouton de la borne dans le sens inverse des aiguilles d’une montre.

2

Insérez l’extrémité dénudée.

3

Vissez le bouton de la borne dans le sens des aiguilles d’une montre.

4

Vérifiez la solidité de la connexion en tirant légèrement sur le câble au niveau de la borne.

Négatif (–)

Remarque

• Assurez-vous que le câble dénudé, et non la gaine d’isolaton, est inséré dans la borne.

• Ne jamais laisser les fils d’enceintes dénudés se toucher afin d’éviter d’endommager l’enceinte ou l’amplificateur.

• Si les raccordements sont incorrects, aucun son ne proviendra des enceintes.

2 Fr

Enlever / Mettre la grille

■

Raccordement a un amplificateur

Raccordez chaque enceinte aux bornes d’enceinte appropriées sur votre amplificateur en utilisant les câbles que vous avez préparés à l’avance.

Veuillez vous référer au mode d’emploi fourni avec l’amplificateur ou le récepteur.

Utilisation d’une fiche banane

Droite

+

R

SPEAKERS

L

– – +

A

B

Bornes de sortie d’enceintes

Gauche

Amplificateur ou Récepteur

Fiche banane

1

Vissez le bouton.

2

Insérez simplement la fiche banane dans la borne.

Enlever / Mettre la grille

La grille avant est fixé sur le coffret en six point et peut être retiré au besoin. Pour retirer la grille, tenir les deux côtés et tirer légèrement en ligne droite vers l’extérieur de l’enceinte. Pour le remettre en place, aligner les six trous sur la surface intérieure de la grille avec les six fiches correspondantes sur l’enceinte et les enfoncer doucement.

Remarque

• Quand vous enlevez ou mettez la grille, Faites attention à ne pas toucher les haut-parleurs, et n’exercer pas de force excessive avec des outils.

• Ne pas toucher ou exercer de pression sur le diaphragme des haut-parleurs. Sinon, l’enceinte pourrait mal fonctionner.

• Pour éviter d’endommager la grille, n’exercez jamais de force excessive, et assurez-vous d’utiliser le collier d’enceinte, ne tirez ou n’appuyez jamais la surface, pour enlever ou mettre la grille.

Caractéristiques techniques

Type ..................................................................Bass-reflex 2 voies type à blindage magnétique

Excitateur .................. Woofer: 16 cm de type cône de type x 2

Haut-parleur d’aigus: dôme souple de 3 cm

Puissance d’entrée nominale ............................................. 80 W

Puissance d’entrée maximale .......................................... 240 W

Impédance ........................................................... Nominale 6 Ω

Réponse en fréquence .........................................43 Hz - 26 kHz

Sensibilité .........................................................89 dB/2,83 V, 1 m

Dimensions (L x H x P) ............ 233 mm x 974 mm x 258 mm

Poids .................................................................................... 13,7 kg

* Le contenu de ce mode d’emploi s’applique aux dernières caractéristiques techniques connues à la date d’impression du manuel. Pour obtenir la version la plus récente du manuel, accédez au site Web de Yamaha puis téléchargez le fichier du manuel concerné.

Entretien de l’enceinte

Lorsque vous essuyez cet appareil, n’utilisez pas de solvant chimique (l’alcool ou des diluants etc.) : cela pourrait endommager la finition. Utilisez un chiffon propre et sec. Pour les taches difficiles, humectez un chiffon doux avec de l’eau, essorez et puis essuyez avec le chiffon.

(Pour le modèle en finition polie) Cogner la surface de l'instrument avec du métal, de la porcelaine ou autres objets durs peut faire craquer ou écailler la finition.

3 Fr

Vorsichtsmaßnahmen

Bitte lesen Sie sich die folgenden Sicherheitshinweise vor der Inbetriebnahme durch. Yamaha kann für etwaige Schäden und/ oder Verletzungen, die durch eine Nichtbeachtung der folgenden Sicherheitshinweise entstehen, nicht haftbar gemacht werden.

1.

Um optimales Leistungsvermögen sicherzustellen, lesen

Sie bitte diese Anleitung aufmerksam durch. Bewahren Sie danach diese Anleitung für zukünftige Nachschlagzwecke an einem sicheren Ort auf.

2.

Installieren Sie die Lautsprecher an einem kühlen, trockenen, sauberen Ort, entfernt von Fenstern,

Wärmequellen, übermäßigen Erschütterungen, Staub,

Feuchtigkeit und Kälte. Vermeiden Sie Quellen mit elektrischen Brummgeräuschen (z.B. Transformatoren und

Motoren). Um Feuer- und Stromschlaggefahr zu vermeiden, setzen Sie die Lautsprecher niemals Wasser oder Regen aus.

3.

Um einer Verzug oder eine Verfärbung des Gehäuses zu vermeiden, setzen Sie die Lautsprecher niemals direktem

Sonnenlicht oder übermäßiger Feuchtigkeit aus.

4.

Vermeiden Sie eine Installation dieser Lautsprecher an

Orten, an welchen Objekte auf diese fallen und/oder diese

Flüssigkeitstropfen oder Flüssigkeitsspritzern ausgesetzt werden können.

5.

Stellen Sie niemals die folgenden Objekte auf den

Lautsprechern ab:

– Andere Komponenten, da diese zu Beschädigung oder

Verformung der Oberfläche der Lautsprecher führen können;

– Brennende Objekte (wie zum Beispiel Kerzen), da diese Feuer verursachen und die Lautsprecher beschädigen oder persönliche Verletzungen verursachen können.

– Mit Flüssigkeit gefüllte Behälter, da diese verschüttet werden kann, wodurch es zu elektrischen Schlägen für den Anwender oder zu Beschädigung der Lautsprecher kommen kann.

6.

Stellen Sie die Lautsprecher nicht so auf, dass sie umgeworfen oder von herabfallenden Objekten getroffen werden können. Stabile Anordnung stellt besseren Sound sicher.

7.

Falls Sie die Lautsprecher auf dem gleichen Regal oder

Gestell (Rack) wie den Platenspieler anordnen, kann es zu akustischer Rückkopplung (Heulgeräuschen) kommen.

8.

Stecken Sie weder Ihrer Finger noch andere Gegenstände in den Port. Greifen und tragen Sie diese Lautsprecher nicht beim Port, da dies Verletzungen und / oder Schäden an den Lautsprechern verursachen könnte.

9.

Falls Sie Verzerrungen feststellen, reduzieren Sie den

Lautstärkepegel mit dem Lautstärkeregler an Ihrem

Verstärker. Betreiben Sie Ihren Verstärker niemals bis zu einem Punkt, bei welchem es zu „Begrenzungsverzerrung“ kommt. Anderenfalls können die Lautsprecher beschädigt werden.

10.

Falls Sie einen Verstärker mit einer Nennausgangsleistung verwenden, die höher als die Nennbelastbarkeit der

Lautsprecher ist, dann ist Vorsicht geboten, damit der maximal zulässige Eingang der Lautsprecher nicht

überschritten wird.

11.

Reinigen Sie die Lautsprecher niemals mit chemischen

Lösungsmittel, da sonst das Finish beschädigt werden kann. Verwenden Sie ein sauberes, trockenes Tuch.

12.

Versuchen Sie niemals die Lautsprecher zu modifizieren oder selbst zu reparieren. Wenden Sie sich an das qualifizierte Yamaha-Kundendienstpersonal, wenn

Wartung erforderlich ist. Öffnen Sie unter keinen

Umständen das Gehäuse.

13.

Da dieses Gerät schwer ist, sind zwei Personen zum sicheren Transport erforderlich.

14. Sichere Anordnung oder Installation gehört zur

Verantwortung des Anwenders. Yamaha übernimmt keine Haftung für Unfälle, die auf fehlerhafte

Anordnung oder Installation der Lautsprecher zurückzuführen sind.

Verbraucherinformation zur Sammlung und

Entsorgung alter Elektrogeräte

Befindet sich dieses Symbol auf den

Produkten, der Verpackung und/oder beiliegenden Unterlagen, so sollten benutzte elektrische Geräte nicht mit dem normalen

Haushaltsabfall entsorgt werden.

In Übereinstimmung mit Ihren nationalen

Bestimmungen und den Richtlinien 2002/96/

EC, bringen Sie alte Geräte bitte zur fachgerechten Entsorgung,

Wiederaufbereitung und Wiederverwendung zu den entsprechenden Sammelstellen.

Durch die fachgerechte Entsorgung der

Elektrogeräte helfen Sie, wertvolle

Ressourcen zu schützen und verhindern mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt, die andernfalls durch unsachgerechte

Müllentsorgung auftreten könnten.

Für weitere Informationen zum Sammeln und

Wiederaufbereiten alter Elektrogeräte, kontaktieren Sie bitte Ihre örtliche Stadt- oder

Gemeindeverwaltung, Ihren

Abfallentsorgungsdienst oder die

Verkaufsstelle der Artikel.

[Entsorgungsinformation für Länder außerhalb der Europäischen Union]

Dieses Symbol gilt nur innerhalb der

Europäischen Union. Wenn Sie solche Artikel ausrangieren möchten, kontaktieren Sie bitte

Ihre örtlichen Behörden oder Ihren Händler und fragen Sie nach der sachgerechten

Entsorgungsmethode.

.

Mitgeliefertes Zubehör Inhalt

Mitgeliefertes Zubehör.........................................i

Positionierung der Lautsprecher ...................... 1

Anschließen an den Verstärker ......................... 2

Abnehmen / Anbringen des Schutzgitters ..... 3

Technische Daten................................................. 3

Lautsprecherkabel 4 m x 2 i De

Positionierung der Lautsprecher

Hinweis

• Stellen Sie sicher, dass Sie beim Auspacken und

Aufstellen der Lautsprecher von einer zweiten Person unterstützt werden.

• Achten Sie besonders darauf, dass die

Gehäuseoberflächen der Lautsprecher nicht zerkratzt werden.

• Sie sollten nicht seitlich gegen die Lautsprecher drücken, da sie sonst umfallen könnten. Unter

Umständen kann dies zu Schäden an den

Lautsprechern und / oder Verletzungen führen.

• Befestigen Sie lose auf dem Boden liegende

Lautsprecherkabel, um Stolperunfälle zu verhindern.

• Dieses Gerät ist magnetisch abgeschirmt. Trotzdem können Bildstörungen auftreten, wenn es zu nahe an einem Fernseher mit Röhrenbildschirm aufgestellt wird. Stellen Sie in solch einem Fall dieses Gerät weiter entfernt vom TV-Gerät auf.

Sicherheitshinweise für das Aufstellen der Lautsprecher

Bei diesen Lautsprechern befindet sich der Großteil des Gewichts im oberen

Geräteteil. Dadurch können sie leicht umfallen, wenn beim Aufstellen nicht auf ausreichende Stabilität geachtet wird. Kippt ein

Lautsprecher um, kann das zur Beschädigung des Geräts sowie anderer

Gegenstände und / oder zu Verletzungen führen (u. U. mit schwerem bzw. tödlichem Verlauf).

Hinweise zur sicheren und sachgemäßen

Benutzung der Lautsprecher:

• Stellen Sie die Lautsprecher an stabilen, ebenen und glatten Orten auf, die sich nach Möglichkeit nicht sonderlich hoch über dem eigentlichen

Fußboden befinden.

• Drücken Sie beim Bewegen der Lautsprecher nicht gegen deren Seitenwände und lehnen Sie keine Gegenstände dagegen.

• Setzen Sie sich nicht auf die Lautsprecher und stellen Sie auch keine Gegenstände auf ihnen ab.

Erschütterungen oder Stöße, die durch Erdbeben und ähnliche Ereignisse bzw. menschliche

Aktivitäten verursacht werden, können dazu führen, dass die Lautsprecher umfallen. Aus

Sicherheitsgründen wird daher die Verwendung handelsüblicher Halteelemente oder -ketten aus

Metall (oder ähnlicher Produkte) zum stabilen

Aufstellen der Lautsprecher empfohlen.

■

Verwendung als 2-Kanal-Stereolautsprecher

Einen besseren Stereoklang erreichen Sie, indem Sie die

Lautsprecher leicht angewinkelt zum Hörer aufstellen.

■

Verwendung als Frontlautsprecher in einem Multikanalsystem

NS-F71

Center

NS-F71

Stellen Sie die Lautsprecher auf beiden Seiten des

Fernsehers auf. Die Positionierung der Lautsprecher ist sehr wichtig, da von ihr die Gesamtsoundqualität des

Multikanalsystems abhängt. Stellen Sie die

Lautsprecher entsprechend der Höhrposition auf und folgen Sie dabei den Anweisungen im Handbuch Ihres

Verstärkers.

Surround Surround

1 De

Anschließen an den Verstärker

Vergewissern Sie sich, dass der Verstärker ausgeschaltet ist, bevor Sie die Anschlüsse durchführen.

■

Anschlüsse

Schließen Sie einen Lautsprecher an den mit „L“ markierten linken Lautsprecherklemmen Ihres Verstärkers oder

Receivers an und den anderen Lautsprecher an den mit „R“ markierten rechten Lautsprecherklemmen. Lesen Sie dazu bitte in der Bedienungsanleitung Ihres Verstärkers oder Receivers nach.

Hinweis

• Vergewissern Sie sich, dass Sie die Lautsprecher mit richtiger Polarität anschließen: Positive (+) Klemmen der

Lautsprecher an positive (+) Klemmen des Verstärkers und negative (–) Klemmen des Lautsprechers an negative (–)

Klemmen des Verstärkers. Eine falsche Polarität führt zu einer unnatürlichen und bassarmen Wiedergabe.

• Wählen Sie mit den Lautsprecherparametern des AV-Receivers für alle verwendeten Lautsprecher das kleine Modell

(bzw. „S“).

• Die Lautsprecher können beschädigt werden, wenn bestimmte Töne kontinuierlich bei einem hoch eingestellten

Lautstärkepegel wiedergegeben werden. Wenn zum Beispiel Sinuswellen von einer Test-CD, Tiefbassfrequenzen von elektronischen Instrumenten o. ä. kontinuierlich ausgegeben werden, sollte der Lautstärkepegel gesenkt werden, um eine Beschädigung der Lautsprecher zu vermeiden. Das Gleiche gilt beim Aufsetzen der Nadel eines Plattenspielers auf die Oberfläche einer Schallplatte.

• Wenn Sie alle Lautsprecher angeschlossen haben, können Sie die Netzkabel des Verstärkers und der AV-Geräte wieder in die Steckdosen stecken.

• Wenn Sie einen Verstärker benutzen, dessen Nennausgangsleistung über der Nenneingangsleistung der Lautsprecher liegt, sollten Sie vorsichtig vorgehen, damit die maximale Eingangsleistung der Lautsprecher nicht überschritten wird.

■

Vorbereiten der Lautsprecherkabel

15 mm

1

Entfernen Sie ±15 mm des Kabelmantels an den Enden aller

Lautsprecherkabel.

2

Verdrillen Sie die bloßliegenden Drähte.

Richtig Falsch

Hinweis

• Zu lange Kabel sollten weder gebündelt noch aufgerollt werden.

• Verdrillen Sie die Adern so fest wie möglich, sodass keine Drähtchen mehr überstehen.

• Gehen Sie beim Vorbereiten der Kabel vorsichtig vor, damit Sie sich nicht verletzen.

■

Anschließen der Kabel an die Lautsprecherklemmen

Lösen

Sichern

Pluspol (+)

1

Drehen Sie die Lautsprecherklemme gegen den

Uhrzeigersinn, um sie zu lösen.

2

Stecken Sie den blanken Draht ein.

3

Drehen Sie die Lautsprecherklemme im Uhrzeigersinn, um sie zu sichern.

4

Ziehen Sie vorsichtig am Kabel, um zu überprüfen, ob es fest sitzt.

Minuspol (–)

Hinweis

• Die Klemme darf nur die bloßliegende Ader, nicht aber den Mantel greifen.

• Stellen Sie sicher, dass sich die blank liegenden Adern nicht berühren, da dies zu Schäden am Lautsprecher und / oder am Verstärker führen kann.

• Bei unsachgemäßem Anschluss bleiben die Lautsprecher stumm.

2 De

Abnehmen / Anbringen des Schutzgitters

■

Anschließen der Kabel an den Verstärker

Schließen Sie die einzelnen Lautsprecher mithilfe der vorbereiteten

Kabel an die entsprechenden Klemmen des Verstärkers an.

Lesen Sie dazu bitte in der Bedienungsanleitung Ihres

Verstärkers oder Receivers nach.

Kabel mit Bananenstecker

Rechts Links

+

R

SPEAKERS

L

– – +

A

B

Lautsprecher-

Ausgangsklemmen

Verstärker bzw. Receiver

Bananenstecker

1

Ziehen Sie den

Klemmenknopf fest.

2

Stecken Sie den

Bananenstecker in den

Klemmenknopf ein.

Abnehmen / Anbringen des Schutzgitters

Das Schutzgitter ist an sechs Stellen am Gehäuse befestigt und kann auf Wunsch abgenommen werden. Greifen Sie das

Schutzgitter zum Abnehmen an beiden Seiten und ziehen Sie es behutsam vom Lautsprecher ab. Richten Sie zum

Anbringen des Schutzgitters die sechs Aufnahmen an dessen Innenseite auf die entsprechenden Haltestifte am

Lautsprecher aus und drücken Sie es behutsam an.

Hinweis

• Beim Abnehmen und Anbringen des Schutzgitters sollten Sie weder die eigentlichen Lautsprechereinheiten (Treiber) berühren noch übermäßig viel Kraft mit Werkzeugen auf das Gerät ausüben.

• Achten Sie darauf, die Lautsprechermembrane nicht mit den Fingern oder anderen Gegenständen zu berühren. Andernfalls besteht die

Gefahr, dass der Lautsprecher nicht mehr richtig funktioniert.

• Um Schäden am Schutzgitter zu vermeiden, sollten Sie niemals mit Gewalt oder übermäßigem Krafteinsatz vorgehen. Des

Weiteren sollten Sie beim Abnehmen / Anbringen des

Schutzgitters immer nur den Rahmen anfassen, nicht aber an seiner Oberfläche ziehen oder drücken.

Technische Daten

Typ ......................................................... 2-Weg-Bassreflexsystem magnetisch abgeschirmt

Treiber .................... Tieftöner: 16 cm, Konus-Bauform (2 Stk.)

Hochtöner: 3 cm, Weichkalotten-Bauform

Nenneingangsleistung ........................................................ 80 W

Max. Eingangsleistung ..................................................... 240 W

Impedanz ................................................................. Nominal 6 Ω

Frequenzgang .......................................................43 Hz - 26 kHz

Empfindlichkeit ............................................89 dB / 2,83 V, 1 m

Abmessungen (B x H x T) .........................233 x 974 x 258 mm

Gewicht .............................................................................. 13,7 kg

* Der Inhalt dieser Bedienungsanleitung gilt für die neuesten

Technischen Daten zum Zeitpunkt der Drucklegung. Um die neueste Version der Anleitung zu erhalten, rufen Sie die

Website von Yamaha auf und laden Sie dann die Datei mit der Bedienungsanleitung herunter.

Pflege der Lautsprecher

Wischen Sie dieses Gerät nicht mit chemischen Lösungsmitteln wie Alkohol, Verdünnern usw. ab, da Sie sonst die

Gehäuseoberfläche beschädigen könnten.

Verwenden Sie stattdessen ein sauberes, trockenes Tuch.

Befeuchten Sie bei stärkeren Verschmutzungen ein weiches Tuch mit Wasser und wischen Sie anschließend das

Gerät mit dem ausgewrungenen Tuch ab.

(Bei Modellen mit glänzendem) Oberflächenfinish können Stöße mit Gegenständen aus Metall, Porzellan oder anderen harten Materialien dazu führen, dass das Finish der Gehäuseoberfläche einreißt oder abblättert.

3 De

Precauciones

Lea las siguientes precauciones de funcionamiento antes de iniciar el uso del aparato. Yamaha no se responsabilizará de cualquier daño o lesión causada por no seguir las precauciones que aparecen a continuación.

1.

Para asegurar el mejor rendimiento posible, lea con atención este manual. Guárdelo en un lugar seguro para consultarlo en el futuro.

2.

Instale los altavoces en un lugar fresco, seco y limpio: alejados de ventanas, fuentes de calor, fuentes de vibraciones excesivas, polvo, humedad o frío. Evite fuentes de zumbido eléctrico (transformadores y motores por ejemplo). Para impedir incendios o descargas eléctricas, no exponga los altavoces a la lluvia o al agua.

3.

Para impedir que las cajas se deformen o pierdan color, no exponga los altavoces a la luz solar directa o a una humedad excesiva.

4.

Evite instalar los altavoces donde puedan caer sobre ellos objetos extraños, y/o donde puedan estar expuestos al goteo o salpicadura de líquidos.

5.

No ponga los objetos siguientes encima de los altavoces:

– Otros componentes, porque pueden dañar o descolorar la superficie de los altavoces.

– Objetos con fuego (velas por ejemplo) porque pueden causar un incendio, daños en los altavoces o lesiones a las personas.

– Recipientes de líquidos, porque pueden derramar su contenido y dar descargas eléctricas al usuario o dañar los altavoces.

6.

No ponga los altavoces donde puedan ser tirados o golpeados por objetos que se caen. Los lugares estables garantizan un mejor sonido.

7.

Poner los altavoces en la misma estantería que un giradiscos puede causar realimentación.

8.

No introduzca las manos ni ningún otro objeto en el puerto ni levante el altavoz sujetándolo por el puerto, ya que podría causarle daños al altavoz o heridas al usuario.

9.

Si nota distorsión, reduzca el volumen en su amplificador. No haga funcionar su amplificador al límite de “amplitud”. De lo contrario, los altavoces podrían dañarse.

10.

Cuando utilice un amplificador con una potencia nominal de salida superior a la potencia nominal de entrada de los altavoces, deberá tenerse cuidado para no superar la entrada máxima de los altavoces.

11.

No limpie los altavoces con disolventes químicos porque podría dañar el acabado. Utilice un paño limpio y seco.

12.

No intente modificar o arreglar los altavoces. Póngase en contacto con el personal de servicio de Yamaha cuando necesite hacer reparaciones. No abra la caja bajo ninguna circunstancia.

13.

Esta unidad es pesada y, por lo tanto, cuando tenga que ser trasladada, se necesitará que la lleven dos personas.

14. El propietario es el responsable de que la colocación o la instalación sean seguras. Yamaha no se hace responsable de los accidentes debidos a una mala colocación o instalación de los altavoces.

Información para Usuarios sobre Recolección y

Disposición de Equipamiento Viejo

Este símbolo en los productos, embalaje, y/o documentación que se acompañe significa que los productos electrónicos y eléctricos usados no deben ser mezclados con desechos hogareños corrientes.

Para el tratamiento, recuperación y reciclado apropiado de los productos viejos, por favor llévelos a puntos de recolección aplicables, de acuerdo a su legislación nacional y las directivas 2002/

96/EC.

Al disponer de estos productos correctamente, ayudará a ahorrar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud humana y el medio ambiente, el cual podría surgir de un inapropiado manejo de los desechos.

Para mayor información sobre recolección y reciclado de productos viejos, por favor contacte a su municipio local, su servicio de gestión de residuos o el punto de venta en el cual usted adquirió los artículos.

[Información sobre la Disposición en otros países fuera de la Unión Europea]

Este símbolo sólo es válidos en la Unión

Europea. Si desea deshacerse de estos artículos, por favor contacte a sus autoridades locales y pregunte por el método correcto de disposición.

Accesorio suministrado Contenido

Accesorio suministrado ........................................i

Colocación de los altavoces ................................1

Cómo conectar el amplificador..........................2

Cómo colocar/quitar la rejilla .............................3

Especificaciones ....................................................3

Cable del altavoz 4 m x 2 i Es

Colocación de los altavoces

Nota

• Asegúrese de que haya otra persona que le ayude a sujetarlo cuando lo vaya a instalar.

• Preste especial atención para evitar dañar la superficie del altavoz.

• Tenga cuidado de no aplicar fuerza sobre el lateral del altavoz, de lo contrario, éste podría caer causando daños personales a los usuarios y pudiendo dañarse el altavoz.

• Para evitar accidentes causados por tropiezos en los cables, fije los cables de los altavoces al suelo para evitar tropiezos y accidentes.

• Esta unidad cuenta con un diseño con protección magnética. No obstante, todavía existe la posibilidad de que su ubicación demasiado cerca de un televisor con tubo de rayos catódicos afecte al color de la imagen. En tal caso, aleje esta unidad del televisor.

Precauciones a tener en cuenta al colocar los altavoces

Los altavoces están construidos con gran parte del peso en la parte superior de los mismos y, por lo tanto, pueden caer si no se tiene el cuidado adecuado para asegurar su estabilidad. Si el altavoz cae, el altavoz y otras propiedades personales pueden dañarse o incluso pueden dañar a una persona (pudiendo causar daños incluso fatales).

Para un uso seguro y correcto del altavoz:

• Coloque el altavoz sobre una superficie sólida, nivelada, suave y con poca altura (con respecto al suelo).

• No apriete ni presione el lateral del altavoz cuando lo transporte, ni apoye objetos sobre el lateral del altavoz.

• No se siente ni ponga objetos encima del altavoz.

Las vibraciones o sacudidas asociadas con los terremotos y otros fenómenos o actividades pueden causar que el altavoz se caiga. Por razones de seguridad, se recomienda utilizar productos disponibles a la venta al público que aumenten la estabilidad del altavoz (sujeciones de metal o cadenas, etc).

■

Utilización como altavoces estéreo de 2 canales

El mejor rendimiento estéreo se obtiene cuando los altavoces están colocados ligeramente en ángulo hacia el oyente.

■

Utilización como altavoces frontales en un sistema de múltiples canales

NS-F71

Central

NS-F71

Coloque los altavoces a ambos lados del televisor. La colocación de los altavoces es importante, ya que de ello dependerá la calidad de sonido general del sistema de canales múltiples. Coloque los altavoces en base a la posición del oyente siguiendo el manual del propietario proporcionado con su amplificador.

Surround Surround

1 Es

Cómo conectar el amplificador

Antes de realizar las conexiones, asegúrese de que el amplificador está apagado.

■

Conexiones

Conecte un altavoz a los terminales izquierdos (marcados con una L) de su amplificador o receptor, y el otro altavoz a los terminales derechos (marcados con una R). Por favor, consulte el manual del usuario que venía con su amplificador o receptor.

Nota

• Cerciórese de conectar los altavoces con la polaridad correcta - los terminales positivos (+) a los terminales positivos (+), y los terminales negativos (–) a los terminales negativos (–). Si los cruza, el sonido no será natural y se reproducirá sin graves.

• En los ajustes de tamaño del receptor AV, especifique pequeño o Small (o “S”) para todos los altavoces.

• La unidad podría averiarse si se escucharan continuamente ciertos sonidos en el nivel alto de volumen. Por ejemplo, si se escuchan ondas sinusoidales con el disco de prueba, sonidos graves de instrumentos electrónicos, etc.; o cuando la aguja del tocadiscos toque la superficie de un disco, reduzca el nivel de volumen para evitar que se dañe el equipo.

• Una vez haya conectado todos los altavoces, enchufe el amplificador y los demás componentes AV en tomas de corriente CA adecuadas.

• Cuando utilice un amplificador con una potencia de salida superior a la potencia nominal de entrada de los altavoces, tenga cuidado de no superar la entrada máxima de los altavoces.

■

Preparar los cables del altavoz

15 mm

1

Pele unos 15 mm del aislamiento del extremo de cada cable del altavoz.

2

Retuerza y apriete los cables pelados.

Bien Mal

Nota

• No ate ni enrolle los el cable sobrante.

• Trence los cables pelados firmemente para que los filamentos individuales no se separen.

• Procure no lesionarse cuando prepare los cables de altavoz.

■

Utilizar los terminales del altavoz

Aflojar

Apretar

Positivo (+)

1

Gire el terminal del altavoz en dirección contraria a las agujas del reloj para aflojarlo.

2

Inserte el cable pelado.

3

Gire el terminal del altavoz en la dirección de las agujas del reloj para apretarlo.

4

Compruebe que la conexión sea segura tirando ligeramente del cable.

Negativo (–)

Nota

• Compruebe que el terminal sujete los cables pelados y no la parte aislada.

• Compruebe que los cables pelados no se toquen entre ellos, de lo contrario podrían dañar el altavoz o el amplificador.

• Si las conexiones no son correctas, los altavoces no emitirán sonido.

2 Es

Cómo colocar/quitar la rejilla

■

Conectar los altavoces a un amplificador

Conecte cada altavoz a los terminales de altavoz del amplificador adecuados a través de los cables que ha preparado anteriormente.

Por favor, consulte el manual del usuario que venía con su amplificador o receptor.

Al utilizar una clavija banana

Derecha

+

R

SPEAKERS

L

– – +

A

B

Terminales de salida de los altavoces

Izquierda

Amplificador o Receptor

Clavija banana

1

Apriete la perilla del terminal.

2

Inserte la clavija banana en el terminal.

Cómo colocar/quitar la rejilla

La rejilla se fija a la caja acústica por seis puntos, y puede extraerse si así se desea. Para retirar la rejilla, sujete los dos lados y tire lentamente para extraerla del altavoz. Para volver a colocarla, alinee los seis orificios de la superficie interna de la rejilla con las seis clavijas correspondientes del altavoz y empuje suavemente.

Nota

• Cuando coloque o quite la rejilla, tenga cuidado de no tocar las unidades de control y no aplique excesiva fuerza con ninguna herramienta.

• No toque ni golpee el diafragma del altavoz. De lo contrario, el altavoz podría funcionar mal.

• Para evitar daños en la rejilla, no aplique fuerza excesiva, asegúrese de sujetarlo por la estructura sin empujar ni tirar de la superficie cuando ponga o quite la rejilla.

Especificaciones

Tipo ...................................................... Reflejo de bajos de 2 vías

Tipo de protección magnética

Controlador ...............Woofer: 2 Altavoces con cono de 16 cm

Tweeter: Altavoz con cúpula suave de 3 cm

Potencia nominal ............................................................... 80 W

Potencia nominal de entrada máxima .......................... 240 W

Impedancia ...............................................................nominal 6 Ω

Respuesta de frecuencia .....................................43 Hz - 26 kHz

Sensibilidad .....................................................89 dB/2,83 V, 1 m

Dimensiones (An x Al x Pr) .....................233 x 974 x 258 mm

Peso ..................................................................................... 13,7 kg

* El contenido de este manual es aplicable a las últimas especificaciones en la fecha de impresión. Para obtener el

último manual, acceda al sitio web de Yamaha y descargue el archivo del manual.

Cuidados del altavoz

Cuando limpie esta unidad, no utilice productos químicos (como alcohol o disolventes): podrían dañar el acabado. Utilice un paño limpio y seco para la limpieza. Para las manchas más difíciles, humedezca un paño en detergente diluido con agua, frote la mancha y seque la zona con el paño.

(Para los modelos con acabados pulidos) Golpear la superficie del instrumento con metal, porcelana u otros objetos duros puede provocar que el acabado se agriete o desconche.

3 Es

Меры предосторожности

Прочитайте описание следующих мер предосторожности перед использованием аппарата . Yamaha не несет ответственность за любые повреждения и ( или ) травмы , вызванные несоблюдением приведенных ниже мер предосторожности .

1.

Для обеспечения наилучшего результата , пожалуйста , внимательно изучите данную инструкцию . Храните ее в безопасном месте для дальнейшего использования .

2.

Данные колонки устанавливайте в прохладном , сухом , чистом месте – подальше от окон , источников тепла , источников чрезмерной вибрации ; избегайте пыльных , влажных и холодных мест . Избегайте установки возле источников электрического шума ( например , трансформаторов и моторов ). Для предотвращения пожара или поражения электрическим током не подвергайте колонки воздействию дождя или воды .

3.

Для предотвращения деформирования или обесцвечивания корпуса не подвергайте колонки воздействию прямых солнечных лучей или чрезмерной влажности .

4.

Не устанавливайте колонки в местах , где есть риск падения на них посторонних предметов и ( или ) где они могут быть незащищены от капающих или разбрызгиваемых жидкостей .

5.

Не располагайте сверху на колонках следующие предметы :

– Прочие компоненты , так как это может привести к повреждению или обесцвечиванию поверхности колонок .

– Горящие предметы ( например , свечи ), так как это может привести к пожару , повреждению колонок или стать причиной травмы .

– Емкости с жидкостью , так как она может пролиться и стать причиной поражения пользователя электрическим током или повреждения колонок .

6.

Не устанавливайте колонки в местах , где они могут быть опрокинуты или повреждены упавшими предметами . Лучшее качество звучания также будет обеспечено при размещении на устойчивой поверхности .

7.

Размещение колонок на одной и той же полке или на подставке проигрывателя дисков может привести к появлению эффекта обратной связи .

8.

Не вставляйте в отверстие колонок посторонние объекты и не беритесь за отверстие руками ( например , поднимая колонку ). Это может привести к травме и / или повреждению оборудования .

9.

Если Вы услышите искажение звука , необходимо уменьшить громкость с помощью регулятора громкости на усилителе . Не позволяйте усилителю работать в режиме “ клиппинга ”. В противном случае колонки могут быть повреждены .

10.

При использовании усилителя , номинальная выходная мощность которого выше , чем номинальная входная мощность колонок , будьте внимательны , чтобы не допустить превышения максимальной входной мощности колонок .

11.

Не применяйте химические растворители для очистки колонок , так как это может привести к разрушению покрывающего слоя . Используйте чистую сухую ткань .

12.

Не пытайтесь модифицировать или ремонтировать колонки . При необходимости обратитесь в сервисный центр Yamaha. Ни в коем случае не открывайте корпус колонок .

13.

Поскольку данное устройство является тяжёлым , для его безопасной транспортировки необходимо участие двух человек .

14.

Владелец аппарата несет ответственность за его размещение и надежную установку . Yamaha не несет ответственность за любые несчастные случаи , вызванные неправильным размещением или установкой акустической системы .

Информация для пользователей по сбору и утилизации старой аппаратуры

Этот знак на аппаратуре, упаковках и в сопроводительных документах указывают на то, что подержанные электрические и электронные приборы не должны выбрасываться вместе с обычным домашним мусором.

Для правильной обработки, хранения и утилизации старой аппаратуры, пожалуйста сдавайте их в соответствующие сборные пункты, согласно вашему национальному законодательству и директив 2002/96/EC.

При правильном отделении этих товаров, вы помогаете сохранять ценные ресурсы и предотвращать вредное влияние на здоровье людей и окружающую среду, которое может возникнуть из-за несоответствующего обращения с отходами.

За более подробной информацией о сборе и утилизации старых товаров пожалуйста обращайтесь в вашу локальную администрацию, в ваш приёмный пункт или в магазин где вы приобрели эти товары.

[Информация по утилизации в других странах за пределами Европейского

Союза]

Этот знак действителен только на территории Европейского Союза. Если вы хотите избавиться от этих предметов, пожалуйста обратитесь в вашу локальную администрацию или продавцу и спросите о правильном способе утилизации.

Прилагаемая принадлежность

Содержание

Прилагаемая принадлежность .................. i

Расположение колонок............................. 1

Подключение колонок к усилителю ........ 2

Снятие и установка сетки......................... 3

Технические характеристики ................... 3

Кабель колонок 4 м x 2 i Ru

Расположение колонок

Примечание

• Не поднимайте устройство в одиночку .

• Будьте предельно осторожны и следите за тем , чтобы не поцарапать поверхность колонки .

• Не прикладывайте усилие к боковой части колонки .

В противном случае можно опрокинуть колонку и повредить оборудование или получить травмы .

• Зафиксируйте кабели на полу , так как незакрепленные кабели мешают ходить и могут стать причиной несчастного случая .

• В конструкции аппарата предусмотрено магнитное экранирование . Однако при слишком близком размещении сабвуфера к телевизору с ЭЛТ существует возможность изменения цветов изображения . В этом случае отодвиньте апарат от телевизора .

Меры предосторожности при выборе места установки колонок

Верхняя часть колонки более тяжелая, чем нижняя, поэтому колонка может опрокинуться, если не предпринять мер по обеспечению ее устойчивости.

Опрокидывание колонки может привести к повреждению колонки или другого имущества пользователя, а также к физическим травмам (в некоторых случаях — смертельным).

Чтобы обеспечить безопасное и надлежащее использование колонки, необходимо:

• установить колонку на твердой, ровной и гладкой поверхности, на небольшой (по отношению к поверхности пола) высоте;

• во время перемещения колонки не давить на ее боковые части и не толкать ее сбоку, а также не прислонять к ее боковым частям другие предметы;

• не садиться на колонки и не класть на них какие-либо предметы.

Вибрации или толчки, вызванные землетрясениями или другими явлениями или действиями, могут привести к падению колонки. Из соображений безопасности рекомендуется использовать дополнительные средства обеспечения устойчивости колонок, доступные в магазинах

(металлические крепежные элементы или цепи и т.д.).

■

2-х канальные стереоколонки

Чтобы добиться оптимального стереоэффекта , колонки располагают под небольшим углом к слушателю .

■

Использование в качестве фронтальных колонок в мультиканальной системе

NS-F71 NS-F71

Центральная

Установите колонки с обеих сторон телевизора . Общее качество звучания мультиканальной системы сильно зависит от пространственного расположения колонок .

Настройте колонки в соответствии с положением слушателя , следуя инструкциям , приведенным в руководстве по использованию усилителя .

Колонка объемного звучания

Колонка объемного звучания

1 Ru

Подключение колонок к усилителю

Перед выполнением соединений обязательно отключите усилитель .

■

ПодклюЧениЯ

Подключите одну колонку к клеммам подключения левой колонки на усилителе или ресивере ( отмечены буквой

L), а вторую колонку — к клеммам подключения правой колонки ( отмечены буквой R). Более подробная информация приведена в руководстве по эксплуатации усилителя или ресивера .

Примечание

• Убедитесь в том , что при подключении колонок была соблюдена правильная полярность : положительные (+) клеммы соединены с положительными (+) клеммами , а отрицательные (–) клеммы — с отрицательными (–).

Если перепутать клеммы , колонки будут издавать неестественный звук и плохо передавать низкие частоты .

• В настройках размеров акустической системы AVресивера укажите малый размер ( или “S”) для всех колонок .

• Длительное воспроизведение определенных звуков на большой громкости может повредить колонки .

Например , при длительном воспроизведении синусоидального сигнала с тестового диска , низких частот электронных инструментов и т . д ., а также при касании иглы проигрывателя поверхности пластинки понижайте уровень громкости во избежание повреждения динамиков .

• После завершения подключения колонок включите усилитель и другие аудио - и видеоустройства в подходящие настенные розетки сети переменного тока .

• Усилители , номинальная выходная мощность которых превышает номинальную входную мощность колонок , следует использовать с осторожностью , не допуская превышения максимальной входной мощности колонок .

■

Подготовка кабелей колонок

15 мм

1

Удалите примерно 15 мм изоляции на конце каждого провода.

2

Плотно скрутите оголенные провода.

Правильно Неправильно

Примечание

• Не связывайте и не сматывайте лишний кабель .

• Оголенные провода необходимо плотно скрутить так , чтобы отдельные жилы не выступали наружу .

• Во избежание травм соблюдайте осторожность при подготовке кабелей .

■

Работа с клеммами колонок

Ослабить

Завинтить

1

Ослабьте зажим клеммы, вращая ее против часовой стрелки.

2

Вставьте оголенный конец кабеля в клемму.

3

Чтобы зажать клемму, вращайте ее по часовой стрелке.

4

Проверьте надежность подключения, слегка потянув за кабель.

Положительный (+)

Отрицательный (–)

Примечание

• Убедитесь в том , что в клемме зажата оголенная часть провода , без изоляции .

• Убедитесь в том , что оголенные части проводов не соприкасаются : контакт оголенных проводов может привести к поломке колонок или усилителя .

• Колонки не воспроизводят звук , если подключение выполнено неправильно .

2 Ru

Снятие и установка сетки

■

Подключение к усилителю

Правая

+

R

SPEAKERS

L

– – +

A

B

Клеммы выхода на колонки

Левая

Усилитель или ресивер

Подключите каждую колонку к соответствующим клеммам на усилителе с помощью кабелей , подготовленных ранее .

Более подробная информация приведена в руководстве по эксплуатации усилителя или ресивера .

Использование штекера с продольными подпружиненными контактами

Штекер с продольными подпружиненными контактами

1

Затяните головку клеммы.

2

Просто вставьте штекер с продольными подпружиненными контактами в клемму.

Снятие и установка сетки

Сетка прикреплено к акустическому экрану в шести точках , и при желании может быть отсоединено . Чтобы снять сетку , медленно потяните ее на себя , удерживая с обеих сторон . Чтобы снова установить ее , совместите шесть отверстий на внутренней поверхности сетки с шестью соответствующими выступами на колонке и аккуратно надавите .

Примечание

• Снимая и устанавливая сетку не прикасайтесь к головкам излучателя , а также не используйте инструменты с целью увеличения прилагаемого усилия .

• Не прикасайтесь к диафрагме динамика и не нажимайте на нее . Это может привести к неправильной работе колонки .

• Чтобы не повредить сетку при ее установке или снятии , не прилагайте слишком большое усилие и давите на каркас , а не на поверхность сетки .

Технические характеристики

Тип .....................

Двухполосная фазоинверторная система

Магнитное экранирование

Головка ......................................

Низкочастотный динамик :

16см конический динамик x 2

Высокочастотный динамик : 3см сбалансированный купольный динамик

Номинальная входная мощность ................................ 80 Вт

Максимальная входная мощность ............................ 240 Вт

Номинальный импеданс .....................................................6 Ω

Частотная характеристика ....................... 43 Гц - 26 кГц

Чувствительность ...................................89 дБ /2,83 В , 1 м

Габаритные размеры ( Ш x В x Г )

.................................................................. 233 x 974x 258 мм

Масса ..........................................................................13,7 кг

* В содержании данного руководства приведены последние на момент публикации технические характеристики . Для получения последней версии руководства посетите веб сайт корпорации Yamaha и загрузите файл с руководством .

Уход за колонкой

Для чистки колонок не применяйте химические составы ( например , спирт , растворители и т . д .), так как они могут повредить отделочное покрытие .

Используйте сухую чистую ткань . Чтобы устранить сильное загрязнение , смочите мягкую ткань в воде , отожмите воду и протрите тканью место загрязнения .

Для моделей с полированным покрытием : удар по поверхности устройства металлическим , керамическим или другим твердым предметом может привести к возникновению трещины или к отслаиванию отделочного покрытия .

3 Ru

3 WEEE

Yamaha Global Site http://www.yamaha.com/

Yamaha Downloads http://download.yamaha.com/

Manual Development Department

© 2016 Yamaha Corporation

Published 12/2015 IP-A0

Printed in Indonesia

ZT81420
