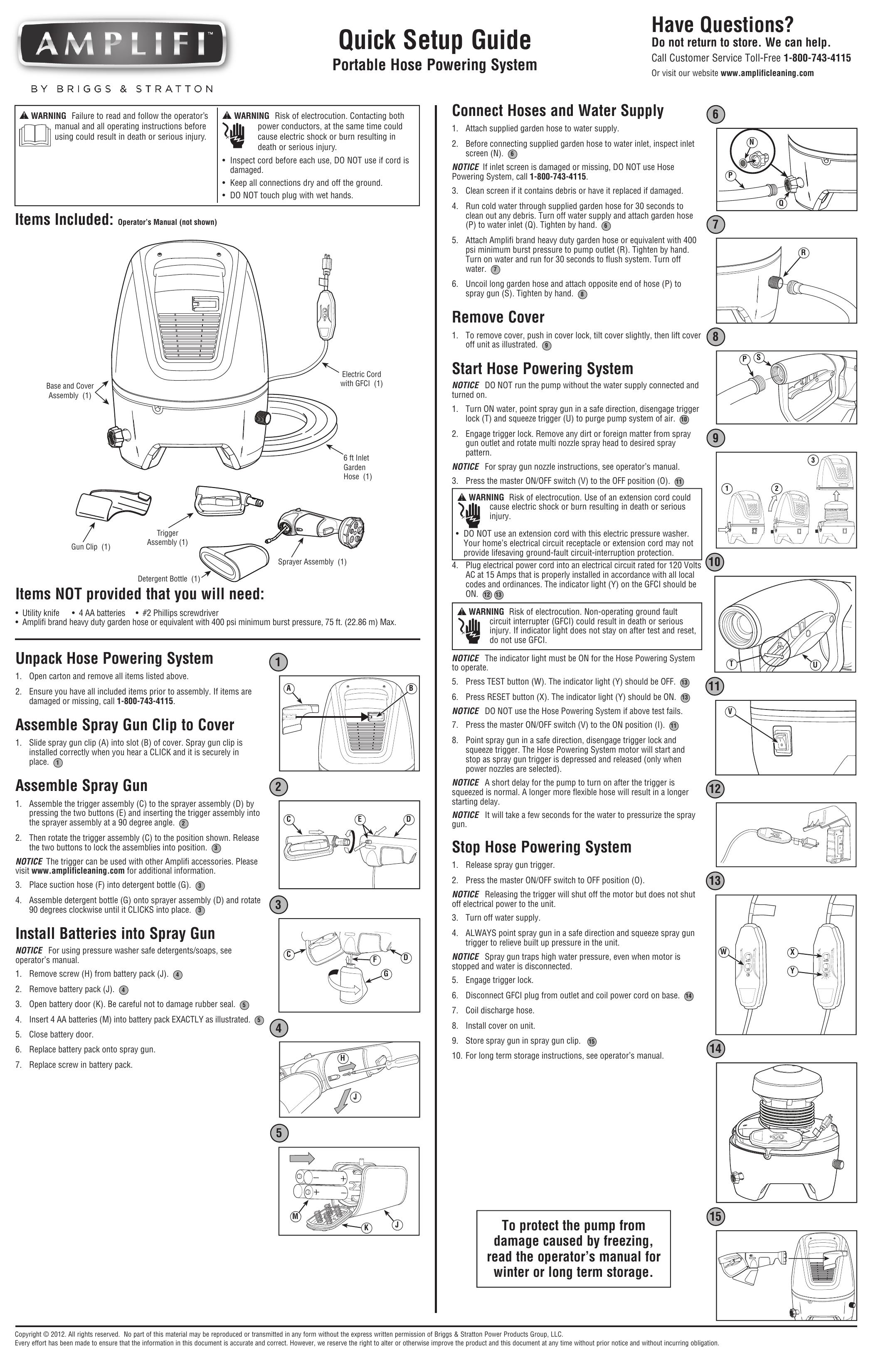

Simplicity 020530-0 Setup Guide

Have Questions?
Quick Setup Guide
Do not return to store. We can help.
Call Customer Service Toll-Free 1-800-743-4115
Portable Hose Powering System
WARNING Failure to read and follow the operator’s
manual and all operating instructions before
using could result in death or serious injury.
Or visit our website www.amplificleaning.com
Connect Hoses and Water Supply
WARNING Risk of electrocution. Contacting both
power conductors, at the same time could
cause electric shock or burn resulting in
death or serious injury.
6
1. Attach supplied garden hose to water supply.
• Inspect cord before each use, DO NOT use if cord is
damaged.
• Keep all connections dry and off the ground.
• DO NOT touch plug with wet hands.
NOTICE If inlet screen is damaged or missing, DO NOT use Hose
Powering System, call 1-800-743-4115.
P
3. Clean screen if it contains debris or have it replaced if damaged.
4. Run cold water through supplied garden hose for 30 seconds to
clean out any debris. Turn off water supply and attach garden hose
(P) to water inlet (Q). Tighten by hand. 6
Items Included: Operator’s Manual (not shown)
N
2. Before connecting supplied garden hose to water inlet, inspect inlet
screen (N). 6
Q
7
5. Attach Amplifi brand heavy duty garden hose or equivalent with 400
psi minimum burst pressure to pump outlet (R). Tighten by hand.
Turn on water and run for 30 seconds to flush system. Turn off
water. 7
R
6. Uncoil long garden hose and attach opposite end of hose (P) to
spray gun (S). Tighten by hand. 8
Remove Cover
1. To remove cover, push in cover lock, tilt cover slightly, then lift cover
off unit as illustrated. 9
P
Start Hose Powering System
Electric Cord
with GFCI (1)
Base and Cover
Assembly (1)
8
S
NOTICE DO NOT run the pump without the water supply connected and
turned on.
1. Turn ON water, point spray gun in a safe direction, disengage trigger
lock (T) and squeeze trigger (U) to purge pump system of air. 10
2. Engage trigger lock. Remove any dirt or foreign matter from spray
gun outlet and rotate multi nozzle spray head to desired spray
pattern.
6 ft Inlet
Garden
Hose (1)
9
3
NOTICE For spray gun nozzle instructions, see operator’s manual.
3. Press the master ON/OFF switch (V) to the OFF position (O).
11
1
2
WARNING Risk of electrocution. Use of an extension cord could
cause electric shock or burn resulting in death or serious
injury.
Trigger
Assembly (1)
Gun Clip (1)
• DO NOT use an extension cord with this electric pressure washer.
Your home’s electrical circuit receptacle or extension cord may not
provide lifesaving ground-fault circuit-interruption protection.
4. Plug electrical power cord into an electrical circuit rated for 120 Volts
AC at 15 Amps that is properly installed in accordance with all local
codes and ordinances. The indicator light (Y) on the GFCI should be
ON. 12 13
Sprayer Assembly (1)
Detergent Bottle (1)
Items NOT provided that you will need:
WARNING Risk of electrocution. Non-operating ground fault
circuit interrupter (GFCI) could result in death or serious
injury. If indicator light does not stay on after test and reset,
do not use GFCI.
• Utility knife • 4 AA batteries • #2 Phillips screwdriver
• Amplifi brand heavy duty garden hose or equivalent with 400 psi minimum burst pressure, 75 ft. (22.86 m) Max.
Unpack Hose Powering System
NOTICE The indicator light must be ON for the Hose Powering System
to operate.
1
1. Open carton and remove all items listed above.
A
2. Ensure you have all included items prior to assembly. If items are
damaged or missing, call 1-800-743-4115.
10
B
5. Press TEST button (W). The indicator light (Y) should be OFF.
13
6. Press RESET button (X). The indicator light (Y) should be ON.
13
T
11
NOTICE DO NOT use the Hose Powering System if above test fails.
Assemble Spray Gun Clip to Cover
7. Press the master ON/OFF switch (V) to the ON position (I).
1. Slide spray gun clip (A) into slot (B) of cover. Spray gun clip is
installed correctly when you hear a CLICK and it is securely in
place. 1
8. Point spray gun in a safe direction, disengage trigger lock and
squeeze trigger. The Hose Powering System motor will start and
stop as spray gun trigger is depressed and released (only when
power nozzles are selected).
Assemble Spray Gun
1. Assemble the trigger assembly (C) to the sprayer assembly (D) by
pressing the two buttons (E) and inserting the trigger assembly into
the sprayer assembly at a 90 degree angle. 2
C
E
D
2. Then rotate the trigger assembly (C) to the position shown. Release
the two buttons to lock the assemblies into position. 3
11
NOTICE It will take a few seconds for the water to pressurize the spray
gun.
1. Release spray gun trigger.
13
2. Press the master ON/OFF switch to OFF position (O).
3
4. Assemble detergent bottle (G) onto sprayer assembly (D) and rotate
90 degrees clockwise until it CLICKS into place. 3
12
Stop Hose Powering System
NOTICE The trigger can be used with other Amplifi accessories. Please
visit www.amplificleaning.com for additional information.
3. Place suction hose (F) into detergent bottle (G).
V
NOTICE A short delay for the pump to turn on after the trigger is
squeezed is normal. A longer more flexible hose will result in a longer
starting delay.
2
U
NOTICE Releasing the trigger will shut off the motor but does not shut
off electrical power to the unit.
3
3. Turn off water supply.
Install Batteries into Spray Gun
4. ALWAYS point spray gun in a safe direction and squeeze spray gun
trigger to relieve built up pressure in the unit.
NOTICE For using pressure washer safe detergents/soaps, see
operator’s manual.
1. Remove screw (H) from battery pack (J).
2. Remove battery pack (J).
C
D
F
G
4
6. Disconnect GFCI plug from outlet and coil power cord on base.
5
4. Insert 4 AA batteries (M) into battery pack EXACTLY as illustrated.
5. Close battery door.
14
7. Coil discharge hose.
5
8. Install cover on unit.
4
9. Store spray gun in spray gun clip.
6. Replace battery pack onto spray gun.
10. For long term storage instructions, see operator’s manual.
H
7. Replace screw in battery pack.
15
14
J
5
M
K
J
To protect the pump from
damage caused by freezing,
read the operator’s manual for
winter or long term storage.
X
Y
5. Engage trigger lock.
4
3. Open battery door (K). Be careful not to damage rubber seal.
W
NOTICE Spray gun traps high water pressure, even when motor is
stopped and water is disconnected.
15
Copyright © 2012. All rights reserved. No part of this material may be reproduced or transmitted in any form without the express written permission of Briggs & Stratton Power Products Group, LLC.
Every effort has been made to ensure that the information in this document is accurate and correct. However, we reserve the right to alter or otherwise improve the product and this document at any time without prior notice and without incurring obligation.
Guide d’installation rapide
Système portatif d’amplification
de puissance pour boyaux
AVERTISSEMENT L’omission de lire et de se
conformer au manuel de l’utilisateur et
à toutes les directives d’utilisation avant
d’utiliser le produit peut entraîner la mort ou
des blessures graves.
AVERTISSEMENT Risque d’électrocution. Le contact
avec les deux conducteurs d’alimentation
simultanément peut provoquer un choc
électrique entraînant des blessures graves
voire la mort.
• Inspectez le cordon avant chaque utilisation,
N’utilisez PAS le cordon s’il est endommagé.
• Gardez tous les branchements secs et hors du sol.
• NE touchez PAS la fiche avec les mains mouillées.
Avez-vous des questions?
Ne retournez pas au magasin. Nous pouvons vous aider.
Téléphonez sans frais au Service à la clientèle au 1-800-743-4115
ou visitez notre site Web à, www.amplificleaning.com
Raccorder les boyaux et l’alimentation
d’eau
6
N
1. Connectez le boyau d’arrosage à l’alimentation en eau.
2. Avant de raccorder le boyau d’arrosage à l’entrée d’eau, examinez la
crépine d’entrée (N). 6
P
AVIS Si la crépine d’entrée d’eau est endommagée ou manquante,
N’utilisez PAS le nettoyeur à haute pression, appelez au 1-800-743-4115.
Q
3. Nettoyez la crépine si elle contient des débris ou remplacez-la si elle
est endommagée.
Articles fournis : Manuel d’utilisation (non montré)
4. Faites circuler de l’eau froide dans le boyau d’arrosage pendant
30 secondes pour y déloger tous débris. Fermez l’alimentation en
eau et connectez le boyau d’arrosage (P) à l’entrée d’eau (Q). Serrez
à la main. 6
7
R
5. Branchez un boyau d’arrosage ultrarésistant de marque Amplifi ou un
boyau équivalent d’une pression d’éclatement minimum de
400 lb/po2 à la sortie de la pompe (R). Serrez à la main. Faites
circuler de l’eau pendant 30 secondes pour déloger tous les débris.
Fermez l’eau. 7
6. Déroulez le boyau d’arrosage le plus long et fixez l’autre extrémité du
boyau (P) au pistolet de pulvérisation (S). Serrez à la main. 8
8
Retirer le couvercle
Mettre en marche le Système
d’amplification de puissance pour boyaux
AVIS NE faites PAS fonctionner la pompe sans avoir connecté et ouvert
l’alimentation en eau.
3. Appuyez sur l’interrupteur principal de marche/arrêt (V) à la position
d’arrêt (O). 11
Pulvérisateur (1)
AVERTISSEMENT Risque d’électrocution. L’utilisation d’une
rallonge peut causer un choc électrique et des brûlures
pouvant entraîner la mort ou des blessures graves.
Bouteille de détergent (1)
Éléments NON fournis dont vous aurez besoin :
Déballage du Système d’amplification
de puissance pour boyaux
1
A
1. Ouvrez la boîte et retirez toutes les pièces inscrites ci-dessus.
B
2. Assurez-vous d’avoir tous les articles avant de commencer
l’assemblage. Si des articles sont manquants ou endommagés,
appelez au 1-800-743-4115.
AVERTISSEMENT Risque d’électrocution. Un disjoncteur de fuite
de terre (GFCI) non fonctionnel pourrait entraîner la mort ou
des blessures graves. Si le voyant ne demeure pas allumé
après le test et la réinitialisation, n’utilisez pas le GFCI.
T
U
11
V
AVIS L’indicateur doit être allumé pour que le Système d’amplification
de puissance pour boyaux puisse fonctionner.
Assembler l’attache du pistolet
au couvercle
5. Appuyez sur le bouton « TEST » (W). Le témoin lumineux (Y)
devrait s’éteindre. 13
6. Appuyez sur le bouton « RESET » (X). Le témoin lumineux (Y)
devrait s’illuminer. 13
2
1. Faites glisser l’attache du pistolet (A) dans la rainure (B) du
couvercle. L’attache du pistolet est correctement installée lorsque
vous entendez un son et il est solidement en place. 1
12
AVIS N’utilisez PAS le Système d’amplification de puissance pour
boyaux en cas d’échec du test décrit ci-dessus.
E
C
D
Assembler le pistolet de pulvérisation
2. Tournez ensuite la détente (C) à la position montrée. Relâchez les
deux boutons pour fixer la détente et le pulvérisateur en place. 3
13
AVIS Il est normal qu’un court délai se produise avant la mise
en marche de la pompe lorsque la détente est activée. Un délai de
démarrage plus long se produit lorsqu’un boyau plus long est utilisé.
AVIS L’eau prend quelques secondes pour pressuriser le pistolet de
pulvérisation.
3
AVIS La détente peut être utilisée avec d’autres accessoires Amplifi.
Veuillez vous rendre à www.amplificleaning.com pour obtenir des
renseignements additionnels.
7. Appuyez sur l’interrupteur principal de marche/arrêt (V) à la position
de marche (I). 11
8. Dirigez le pistolet vers un endroit sécuritaire et relâchez le verrou
de la détente et appuyez sur la détente. Le moteur du Système
d’amplification de puissance pour boyaux démarre et arrête lorsque
la détente du pistolet de pulvérisation est activée ou verrouillée
(seulement lorsque les buses de puissance sont sélectionnées).
1. Placez la détente (C) sur le pulvérisateur (D) en appuyant sur les
deux boutons (E) et en insérant la détente dans le pulvérisateur à un
angle de 90 degrés. 2
3
W
4. Placez la bouteille de détergent (G) sur le pulvérisateur (D) et tournez
de 90 degrés en sens horaire jusqu’à ce qu’elle se fixe en place. 3
C
D
F
G
Installation des piles sur le pistolet
de pulvérisation
Arrêter le Système d’amplification de
puissance pour boyaux
X
Y
1. Relâchez la gâchette du pistolet de vaporisation.
2. Appuyez sur l’interrupteur principal de marche/arrêt à la position
d’arrêt (O).
AVIS Le fait de relâcher la détente arrête automatiquement le moteur,
mais cela ne coupe pas l’alimentation électrique de l’appareil.
4
3. Fermez l’alimentation d’eau.
4
H
3. Ouvrez le couvercle du bloc-piles (K). Faites attention pour ne pas
endommager les joints d’étanchéité en caoutchouc. 5
14
4. Pointez TOUJOURS le pistolet de vaporisation dans une direction
sécuritaire, puis serrez la gâchette du pistolet de vaporisation pour
relâcher l’accumulation de pression dans l’appareil.
4
AVIS Le pistolet de pulvérisation retient une pression d’eau élevée,
même lorsque le moteur est éteint et que l’eau est déconnectée.
J
4. Insérez quatre (4) piles AA (M) dans le bloc-piles EXACTEMENT tel
que montré. 5
5. Fermez le couvercle du bloc-piles.
2
10
• N’utilisez PAS une rallonge avec ce nettoyeur à haute pression
électrique. Les prises du circuit électrique de votre maison ou une
rallonge peuvent ne pas fournir une protection de survie de coupure
de circuit contre les défauts de terre.
4. Branchez le cordon d’alimentation électrique dans un circuit
électrique de 120 volts à 15 A qui est bien installé et mis à la
terre selon la règlementation locale. Le témoin lumineux (Y) du
disjoncteur de fuite de terre (GFCI) devrait s’illuminer. 12 13
• Couteau utilitaire • 4 piles AA • Tournevis à pointe cruciforme no 2
• Boyau d’arrosage ultrarésistant de marque Amplifi ou un boyau équivalent d’une pression d’éclatement minimum de
400 lb/po2 d’une longueur maximum de 22,86 m (75 pi)
2. Retirez le bloc-piles (J).
1
AVIS Veuillez consulter le manuel d’utilisation pour connaître les
directives sur la buse du pistolet.
Attache du pistolet (1)
1. Enlevez la vis (H) du bloc-piles (J).
3
2. Engagez le verrou de la détente. Enlevez toute saleté ou corps
étranger de la sortie du pistolet de pulvérisation et tournez la tête de
pulvérisation de la buse multiple à la forme du jet désirée.
Détente (1)
AVIS Consultez le manuel d’utilisation au sujet de l’utilisation de
détergents/savons sans risque d’endommagement pour le nettoyeur à
haute pression.
9
1. Ouvrez l’eau, dirigez le pistolet vers un endroit sécuritaire, relâchez le
verrou de la détente (T) et appuyez sur la détente (U) pour expulser
l’air de la pompe. 10
Boyau
d’arrosage
d’admission de
1,8 m/6 pi (1)
3. Placez le boyau d’aspiration (F) dans la bouteille de détergent (G).
S
1. Pour retirer le couvercle, poussez sur le verrou du couvercle, inclinez
légèrement le couvercle, puis enlevez le couvercle tel que montré. 9
Cordon électrique
avec disjoncteur de
fuite de terre (1)
Base et
couvercle (1)
P
5. Engagez le verrou de la détente.
6. Débranchez la prise du disjoncteur de fuite de terre et enroulez le
cordon d’alimentation sur la base. 14
5
6. Replacez le bloc-piles sur le pistolet de pulvérisation.
7. Enroulez le boyau d’évacuation.
7. Replacez la vis sur le bloc-piles.
8. Installez le couvercle sur l’appareil.
9. Rangez le pistolet de pulvérisation dans l’attache du pistolet.
15
10. Veuillez lire le manuel d’utilisation pour connaître les directives pour
un entreposage de longue durée.
15
M
K
J
Pour protéger la pompe des
dommages provoqués par le
gel, lisez le manuel d’utilisation
pour l’entreposage hivernal et de
longue durée.
Copyright © 2012. Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite ou transmise sous n’importe quelle forme sans l’autorisation expresse écrite de Briggs & Stratton Power Products Group, LLC.
Nous nous sommes efforcés de nous assurer que les informations contenues dans ce document soient exactes et actualisées. Toutefois, nous nous réservons le droit de modifier ou même d’améliorer le produit et ce document à tout moment sans préavis ou obligation de notre part.
319255, Rev -

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
