HP Compaq Value 19-inch Flat Panel Monitors Handleiding

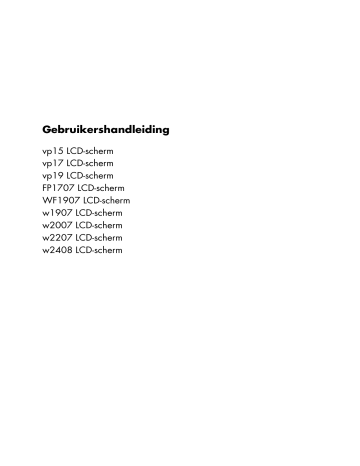

Gebruikershandleiding

vp15 LCD-scherm vp17 LCD-scherm vp19 LCD-scherm

FP1707 LCD-scherm

WF1907 LCD-scherm w1907 LCD-scherm w2007 LCD-scherm w2207 LCD-scherm w2408 LCD-scherm

De enige garanties voor HP-producten en -diensten staan vermeld in de garantiebeschrijvingen bij de desbetreffende producten en diensten. De informatie in deze publicatie kan niet worden opgevat als een aanvullende garantie. HP aanvaardt geen aansprakelijkheid voor technische fouten, drukfouten of weglatingen in deze publicatie.

HP aanvaardt geen verantwoordelijkheid voor het gebruik of de betrouwbaarheid van de HP software op apparatuur die niet door HP is geleverd.

Dit document bevat informatie die eigendom is van HP en door de wetten op het auteursrecht wordt beschermd. Geen enkel deel van dit document mag gefotokopieerd, vermenigvuldigd of in een andere taal worden vertaald zonder de vooraf verleende schriftelijke toestemming van Hewlett-Packard Company.

Hewlett-Packard Company

10955 Tantau Avenue

Cupertino, California 95014-0770

VS

Copyright © 2006–2007 Hewlett-Packard Development Company, L.P.

Microsoft en Windows zijn in de VS gedeponeerde handelsmerken van Microsoft Corporation. Adobe en Acrobat zijn handelsmerken van Adobe Systems Incorporated.

Energy Star en het Energy Star-logo zijn handelsmerken van de United States Environmental Protection Agency geregistreerd in de VS.

Bluetooth is een handelsmerk dat eigendom is van zijn eigenaar en onder licentie gebruikt wordt door Hewlett-Packard Company.

HP ondersteunt het legale gebruik van technologie en verleent geen goedkeuring of aanmoediging voor het gebruik van zijn producten voor andere doeleinden dan deze toegestaan door het auteursrecht.

De informatie in dit document kan zonder voorafgaande kennisgeving worden gewijzigd.

Conventies

Hieronder worden de conventies beschreven die in dit document worden gebruikt.

Opmerkingen, aanmaningen tot voorzichtigheid en waarschuwingen

In deze handleiding kunnen blokken tekst vergezeld gaan van een pictogram. Deze blokken zijn opmerkingen, aanmaningen tot voorzichtigheid en waarschuwingen en worden als volgt gebruikt:

Å WAARSCHUWING: Geeft aan dat niet opvolgen van de aanwijzingen kan leiden tot lichamelijk letsel of fatale ongelukken.

Ä VOORZICHTIG: Geeft aan dat niet opvolgen van de aanwijzingen kan leiden tot schade aan apparatuur of verlies van gegevens.

✎

OPMERKING: Geeft bijkomende informatie aan.

Gebruikershandleiding iii

iv Gebruikershandleiding

Inhoud

Conventies. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iii

Opmerkingen, aanmaningen tot voorzichtigheid en waarschuwingen . . . . . . . . . . . . . . . . . . iii

1 Productkenmerken

HP LCD Monitors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–1

Kenmerken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–1

Basisontwerpen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–2

2 Richtlijnen voor veiligheid en onderhoud

Belangrijke informatie voor de veiligheid. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–1

Veiligheidsvoorzorgen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–1

Richtlijnen voor onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–2

Reinigen van de monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–2

3 De monitor installeren

De monitor uitpakken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–1

De monitor installeren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–1

Installeren op een bureaublad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–1

De monitor met dubbel schanier openvouwen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–2

De voetconsole assembleren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–3

De voetplaat assembleren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–3

De monitor aan de wand bevestigen (bevestiging voor wandmontage niet meegeleverd) . . . . 3–3

De monitor met dubbel scharnier voorbereiden op wandmontage . . . . . . . . . . . . . . . . . 3–4

De monitor met voetconsole voorbereiden op wandmontage. . . . . . . . . . . . . . . . . . . . . 3–4

De monitor met voetplaat voorbereiden op wandmontage . . . . . . . . . . . . . . . . . . . . . . 3–5

Het bureaubladvoetstuk en de voet opnieuw installeren voor de monitor . . . . . . . . . . . . . 3–6

De VGA (analoge) en/of DVI-D (digitale) kabel bevestigen . . . . . . . . . . . . . . . . . . . . . . . . 3–6

De VGA-kabel aansluiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–6

De DVI-D-kabel aansluiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–6

De HDMI-kabel aansluiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–6

De audiokabel aansluiten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–7

De kabel van de USB-hub aansluiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–7

USB-apparaten aansluiten op de monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–7

Het netsnoer aansluiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–8

Kabelbeheer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–9

De kantelhoek aanpassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–10

De draaihoek aanpassen (alleen bepaalde modellen) . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–11

De hoogte aanpassen (alleen bepaalde modellen) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–11

De monitor draaien (alleen bepaalde modellen) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–12

Kamerlichtsensor (alleen bepaalde modellen). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–13

Toetsenbord wegbergen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–13

Gebruikershandleiding v

Inhoud vi

4 De monitor bedienen

De cd met software en hulpprogramma's. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–1

Stuurprogramma's installeren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–1

Bijgewerkte stuurprogramma's downloaden van het internet . . . . . . . . . . . . . . . . . . . . . 4–1

De functie voor automatische aanpassing gebruiken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–2

My Display-software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–3

Knoppen op het voorpaneel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–3

De scherminstellingen (OSD) gebruiken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–3

Opties OSD-menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–4

De Video-ingangconnectors selecteren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–7

Monitorvoorwaarden identificeren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–7

Aanpassen van schermkwaliteit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–7

Analoge video optimaliseren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–8

Energiebesparingsfunctie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–8

High-Bandwidth Digital Content Protection (HDCP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–8

5 De monitor gereed maken voor verzending

De monitorvoet verwijderen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–1

De voetconsole verwijderen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–1

De voetplaat verwijderen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–2

De monitor met dubbel scharnier invouwen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–3

A Problemen oplossen

Veel voorkomende problemen oplossen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A–1

Ondersteuning krijgen van hp.com . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A–2

Voorbereidingen om de technische ondersteuning te bellen . . . . . . . . . . . . . . . . . . . . . . . . . . . A–2

Identificatielabel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A–2

B Technische specificaties

HP LCD Monitors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B–1

Vooraf ingestelde videomodi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B–6

Kwaliteit en pixels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B–9

Vereisten voor de netsnoerset. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B–9

C Overheidsvoorschriften

Kennisgeving van Federal Communications Commission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–1

Aanpassingen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–1

Kabels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–1

Verklaring van conformiteit voor producten met het FCC-Logo, alleen voor de

Verenigde Staten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–1

Wegruimen van materialen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–2

Kennisgeving voor Canada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–2

Avis Canadien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–2

Kennisgeving voor de Europese Unie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–2

Het wegruimen van apparaten voor afval door gebruikers in privé-huishoudens in de

Europese Unie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–2

Kennisgeving voor Japan. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–3

Netsnoerkennisgeving voor Japan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–3

Verklaring over materiaalinhoud voor Japan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–3

Kennisgeving voor Korea . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–3

Conformiteit met het EPA Energy Star®-programma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–3

HP Recyclingprogramma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–3

Gebruikershandleiding

1

Productkenmerken

HP LCD Monitors

De HP LCD (Liquid Crystal Display) monitor heeft een active matrix, Thin-Film Transistor (TFT) scherm. In deze handleiding worden de volgende modellen besproken:

■ vp15 LCD-scherm

■ vp17 LCD-scherm

■ vp19 LCD-scherm

■ FP1707 LCD-scherm

■ WF1907 LCD-scherm

■ w1907 LCD-scherm




Kenmerken

■ Groot diagonaal weergavegebied

■ Optimale resolutie:

❏ vp15: 1024 × 768 @ 60 Hz

❏ vp17, vp19 en FP1707: 1280 × 1024 @ 60 Hz

❏ WF1907 en w1907: 1440 × 900 @ 60 Hz

❏ w2007 en w2207: 1680 x 1050 @ 60 Hz

❏ w2408: 1920 x 1200 @ 60 Hz

Plus volledige schermondersteuning voor lagere resoluties

■ Ondersteunde video-ingangen:

❏ VGA analoog signaal

❏ DVI digitaal signaal (alleen bepaalde modellen)

❏ High-definition multimedia-interface (HDMI) (alleen bepaalde modellen)

■ Snelle responstijd die betere resultaten geeft voor spelletjes en grafische toepassingen

■ Goed te bekijken vanuit een zittende of staande positie, of bij verplaatsing van de ene kant van de monitor naar de andere

■ Kantelaanpassing

■ Hoogteaanpassing (alleen bepaalde modellen)

■ Draaihoekaanpassing, voor horizontale of verticale stand (alleen bepaalde modellen)

■ Verwijderbaar voetstuk en VESA montagegaten voor flexibele montageoplossingen inclusief muurbevestiging

■ Sleuf voor veiligheidsslot voor een Kensington-beveiligingskabel (beveiligingkabel wordt afzonderlijk verkocht)

■ Plug-en-Play-mogelijkheid, indien ondersteund door uw computersysteem

■ OSD-menu voor eenvoudige installatie en schermoptimalisatie (kies Engels, Vereenvoudigd Chinees, Frans, Duits,

Italiaans, Spaans, Nederlands of Japans)

Gebruikershandleiding 1–1

Productkenmerken

■ Monitor met aanpasbare draaihoek kan in verschillende standen worden geplaatst (alleen bepaalde modellen)

■ Ingebouwde stereoluidsprekers, op de voor- of achterkant, afhankelijk van het model

■ USB 2.0-poorten (Universal Serial Bus ) voor gebruik met USB-apparaten (bepaalde modellen hebben twee of vier poorten)

■ Kamerlichtsensor (alleen bepaalde modellen)

■ Toetsenbord wegbergen (alleen bepaalde modellen)

■ Energiebesparingsfunctie om het stroomverbruik te verminderen

■ Instellingen voor Quick View

■ Cd bevat (alleen bepaalde modellen):

❏ stuurprogramma's (alleen bepaalde modellen)

❏ Software voor automatische aanpassing

❏ My Display-software (alleen bepaalde modellen)

❏ Documentatie

❏ Adobe

®

Acrobat

®

Reader

■ Verschillende ontwerpen monitorvoet

Basisontwerpen

Voetconsole Voetplaat Verstelbare voet met dubbel scharnier

1–2 Gebruikershandleiding

2

Richtlijnen voor veiligheid en onderhoud

Belangrijke informatie voor de veiligheid

Het netsnoer is ontworpen voor gebruik met uw monitor. Als een ander snoer wordt gebruikt, gebruik dan alleen een stroombron en aansluiting die geschikt zijn voor deze monitor.

Å WAARSCHUWING: Sluit uw monitor, de computer en andere apparatuur altijd aan op een geaard stopcontact.

Om het risico op een elektrische schok of schade aan uw apparaten te verminderen, mag u de aardingsfunctie van het netsnoer niet omzeilen. De geaarde stekker is een belangrijke veiligheidsvoorziening.

Å WAARSCHUWING: Zorg ervoor dat het geaarde stopcontact waarin u het netsnoer plaatst goed bereikbaar is voor de operator en zich zo dicht mogelijk bij het apparaat bevindt. Om de stroomtoevoer naar het apparaat uit te schakelen, moet u de stekker van het netsnoer uit het stopcontact trekken door de stekker stevig vast te grijpen.

Trek nooit aan het snoer.

Ä VOORZICHTIG: Om uw monitor en uw computer te beschermen, koppel alle netsnoeren voor uw computer en zijn randapparaten (zoals een monitor, printer, scanner) aan op een overspanningsbeveiliging zoals een stekkerdoos met stroomstootbeveiliging of een UPS (Uninterruptible Power Supply)-toestel.

Niet alle stekkerdozen hebben een stroomstootbeveiliging; ze moeten voorzien zijn van een specifiek label waarop dit vermeld staat. Gebruik een stekkerdoos waarvoor de fabrikant een beleid voor vervanging bij schade heeft ingesteld, zodat u uw apparaten kunt vervangen als de stroomstootbeveiliging niet werkt.

Veiligheidsvoorzorgen

■ Gebruik alleen een stroombron en aansluiting die geschikt zijn voor deze monitor, zoals aangegeven op het label/de achterplaat van de monitor.

■ Zorg ervoor dat de totale ampèrewaarde van de producten die op het stopcontact zijn aangesloten, de toegestane ampèrewaarde van het stopcontact niet overschrijdt en dat de totale ampèrewaarde van de producten die op een netsnoer zijn aangesloten, de toegestane waarde van het snoer niet overschrijdt.

Controleer het stroomlabel om de ampèrewaarde (Amps of A) van elk apparaat te bepalen.

■ Installeer de monitor dicht bij een stopcontact dat u gemakkelijk kunt bereiken. Koppel de monitor los door de stekker stevig vast te grijpen en uit het stopcontact te trekken. Koppel de monitor nooit los door aan het snoer te trekken.

■ Plaats niets op het netsnoer. Stap niet op het snoer.


Richtlijnen voor veiligheid en onderhoud

Richtlijnen voor onderhoud

Om de prestaties van uw monitor te verbeteren en zijn levensduur te verlengen:

■ Open de monitorbehuizing niet of probeer niet om zelf dit product te onderhouden. Als uw monitor niet goed werkt of gevallen of beschadigd is, neemt u contact op met een erkende HP Reseller of HP Business Partner.

■ Pas alleen die instellingen aan die beschreven staan in de bedieningsinstructies.

■ Schakel de monitor uit als u deze niet gebruikt. U kunt de levensduur van de monitor aanzienlijk verlengen door een schermbeveiliging te gebruiken en de monitor uit te schakelen wanneer deze niet wordt gebruikt.

■ Plaats uw monitor in een goed geventileerde ruimte, uit de buurt van buitensporig licht, hitte of vochtigheid.

■ De sleuven en openingen in de behuizing zijn bedoeld voor ventilatie. Deze openingen mogen niet worden geblokkeerd of afgedekt. Duw nooit voorwerpen van welke vorm ook in de sleuven of andere openingen van de behuizing.

■ Trek de stekker uit het stopcontact voordat u de monitor schoonmaakt. Gebruik geen vloeibare schoonmaakmiddelen of spuitbussen.

■ Laat de monitor niet vallen en plaats deze niet op een onstabiel oppervlak.

■ Wanneer u de monitorvoet verwijdert, moet u de monitor met het scherm naar beneden leggen op een zacht oppervlak om te vermijden dat er krassen, beschadiging of breuken ontstaan.

Reinigen van de monitor

De monitor is een optisch apparaat van hoge kwaliteit waarvoor tijdens het reinigen speciale zorg vereist is. Om de monitor te reinigen, volgt u de volgende procedure:

1.

Schakel de monitor en de computer uit.

2.

Trek de stekker uit het stopcontact voordat u de monitor schoonmaakt.

Ä VOORZICHTIG: Gebruik geen benzeen, thinner, ammoniak of andere vluchtige stoffen om het scherm of de behuizing van de monitor te reinigen. Deze chemicaliën kunnen de monitor beschadigen. Gebruik geen vloeibare schoonmaakmiddelen of spuitbussen. Reinig het LCD-scherm nooit met water.

3.

Wrijf het scherm droog met een zachte, propere doek.

Als het scherm een bijkomende reiniging vereist, gebruik een antistatische schermreiniger.

4.

Verwijder het stof van de behuizing. Gebruik een vochtige doek om de behuizing schoon te maken.

Als de behuizing een bijkomende reiniging vereist, gebruik een propere doek die bevochtigd is met isopropylalcohol.

5.

Steek het netsnoer van de monitor weer in het stopcontact.

6.

Schakel de monitor en de computer in.


3

De monitor installeren

De monitor uitpakken

1.

Pak de monitor uit. Controleer of alle onderdelen aanwezig zijn. Zet de dozen weg.

2.

Schakel de computer en andere aangekoppelde apparaten uit.

3.

Bepaal of de monitor op een bureaublad zal worden geplaatst of aan de muur zal worden gemonteerd.

Zie "De monitor installeren."

4.

Bereid een vlakke ondergrond voor om de monitor te monteren. Mogelijk hebt u een vlak, zacht, beschermd oppervlak nodig om de monitor met het scherm naar beneden op te plaatsen terwijl u de monitor gereed maakt voor installatie.

5.

U hebt een kruiskopschroevendraaier nodig om de monitor gereed te maken voor wandmontage. Om sommige kabels te bevestigen hebt u mogelijk een rechte schroevendraaier nodig.

De monitor installeren

U kunt de monitor op een bureaublad of aan de wand installeren. Plaats de monitor in een geschikte, goed geventileerde plaats nabij uw computer.

Als de monitor zal worden geïnstalleerd op een:

■

bureaublad of tafel, zie "Installeren op een bureaublad."

■

muur, zwenkarm, of een andere montagewijze, zie "De monitor aan de wand bevestigen (bevestiging voor wandmontage niet meegeleverd)."

Sluit de monitorkabels aan nadat u de monitor hebt geïnstalleerd.

Installeren op een bureaublad

Volg de instructies voor uw monitortype.


De monitor installeren

De monitor met dubbel schanier openvouwen

Å WAARSCHUWING: Plaats de monitor met dubbel scharnier niet met de voorzijde naar beneden wanneer u deze uit de verpakking haalt. Het scharnier kan openspringen en ernstig letsel veroorzaken.

1.

Plaats de monitor in platte, gevouwen toestand met het scherm omhoog op een vlakke ondergrond.

2.

Draai het scherm naar de horizontale positie (in de afbeelding is de rechte pijl uw positie voor de monitor).

3.

Houd de voet van de monitor vast en til het paneel aan de bovenkant omhoog zonder het scherm aan te raken of er druk op uit te oefenen ( 3 ).

3–2

4.

Verwijder de verzendband (knip deze niet door) ( 4 ).

5.

Bewaar de verzendband voor het geval u de monitor moet verzenden.

6.

Stel de monitor in op de juiste hoogte door het voetscharnier verder uit te trekken of in te vouwen.



De voetconsole assembleren

Ä VOORZICHTIG: Het scherm is fragiel. Raak het LCD-scherm niet aan en zorg dat er geen druk op wordt uitgeoefend; dit kan schade veroorzaken.

1.

Leg de monitor met het scherm naar beneden op een vlak, zacht, beschermd oppervlak.

2.

Lijn het nekstuk uit met de monitorvoet.

3.

Schuif de voet totdat deze vastklikt. Controleer of de voet stevig vastzit.

De voetconsole bevestigen

4.

Zet de monitor rechtop en plaats deze op een vlakke, stabiele ondergrond.

De voetplaat assembleren

1.

Plaats de monitor op een vlakke, stabiele ondergrond.

2.

Til de monitor op en lijn deze uit met het voetstuk met de plaat.

3.

Laat de monitor zakken totdat het voetstuk vastklikt. Controleer of de voet stevig vastzit.

De voetplaat bevestigen

De monitor aan de wand bevestigen (bevestiging voor wandmontage niet meegeleverd)

Voor u de monitor bevestigt aan een muur, een zwenkarm of andere houder, moet u de voet en het voetstuk verwijderen. U hebt een kruiskopschroevendraaier nodig. Lees de volgende waarschuwingen voordat u de procedure start.

Å WAARSCHUWING: Voorkom persoonlijk letsel of schade aan de apparatuur en controleer of de wandmontageset correct en stevig is bevestigd voordat u de monitor bevestigt. Raadpleeg de instructies bij de wandmontageset en controleer of het materiaal geschikt is voor het dragen van de monitor.



De monitor met dubbel scharnier voorbereiden op wandmontage

Å WAARSCHUWING: Plaats de monitor met dubbel scharnier niet met de voorzijde naar beneden als de verzendband nog intact is. Het scharnier kan openspringen en ernstig letsel veroorzaken.

1.

Maak het netsnoer en eventuele andere kabels los van de monitor.

2.

Plaats de monitor voorzichtig met de voorzijde naar beneden op een vlak, zacht, beschermd oppervlak. U moet hierbij mogelijk het scharnier uitrekken en de monitor naar achteren kantelen om te zorgen dat monitor plat ligt.

3.

Verwijder met uw vingers voorzichtig de VESA-bescherming van de achterzijde van de monitor.

4.

Verwijder de vier schroeven van de VESA-plaat.

5.

Bewaar de verwijderde items (bescherming, schroeven en voet) voor toekomstig gebruik.

6.

Volg de instructies die bij de houder zijn geleverd om ervoor te zorgen dat de monitor veilig bevestigd is.

De vier montagegaten met schroefdraad op de achterkant van het paneel voldoen aan de VESA-standaard voor het monteren van flatpanel-monitors. De 15" monitor gebruikt de 75 mm ruimtestandaard, terwijl de andere modellen de 100 mm ruimtestandaard gebruiken.

Gebruik de vier gaten om een zwenkarm of andere houder te bevestigen.

De monitor met voetconsole voorbereiden op wandmontage

1.


2.

Verwijder de monitorvoet. Raadpleeg "De monitorvoet verwijderen." Houd het scherm van de monitor naar

beneden op een plat, zacht oppervlak.

3.

Nadat u de voet hebt verwijderd, verwijdert u de rubberen plug van het nekstuk. Onder de rubberen plug ziet u een schroef en twee extra schroeven op het paneel.

4.

Verwijder de drie schroeven.

5.

Verwijder het nekstuk van de monitor.

6.

Bewaar de verwijderde items (rubberen plug, schroeven, nekstuk en voet) voor toekomstig gebruik.



7.

Volg de instructies die bij de houder zijn geleverd om ervoor te zorgen dat de monitor veilig bevestigd is.

De vier montagegaten met schroefdraad op de achterkant van het paneel voldoen aan de VESA-standaard voor het monteren van flatpanel-monitors. De vp15 monitor gebruikt de 75 mm ruimtestandaard, terwijl de andere modellen de 100 mm ruimtestandaard gebruiken.


De monitor met voetplaat voorbereiden op wandmontage

1.


2.

Plaats de monitor met het scherm naar beneden op een vlakke, zachte ondergrond en verwijder de monitorvoet.

Raadpleeg "De monitorvoet verwijderen."

3.

Verwijder de scharnierbedekking. U ziet drie schroeven en het scharnier.

4.

Houd het voetstuk zo dat het niet kan vallen, verwijder de schroef vlakbij het scharnier en verwijder dan de twee andere schroeven. Verplaats het voetstuk indien nodig zodanig dat alle drie de schroeven te zien zijn.

5.

Schuif het voetstuk van het monitorpaneel.

6.

Houd de verwijderde items (schroeven, scharnierbedekking, voetstuk en voet) bij voor toekomstig gebruik.

7.

Volg de instructies voor montage om ervoor te zorgen dat de monitor veilig bevestigd is.

De vier montagegaten met schroefdraad op de achterkant van het paneel voldoen aan de VESA-standaard voor het monteren van flatpanel-monitors. De vp15 monitor gebruikt de 75 mm ruimtestandaard, terwijl de andere modellen de 100 mm ruimtestandaard gebruiken.




Het bureaubladvoetstuk en de voet opnieuw installeren voor de monitor

1.

Verwijder de houder.

2.

Voer de voorgaande instructies in omgekeerde volgorde uit.

De VGA (analoge) en/of DVI-D (digitale) kabel bevestigen

Gebruik een VGA-kabel of een DVI-D-kabel (meegeleverd met bepaalde modellen). Om DVI te kunnen gebruiken, moet uw computer zijn uitgerust met een met DVI-compatibele grafische kaart. De connectors bevinden zich op de achterkant van de monitor. Zorg ervoor dat de monitor en computer uitgeschakeld zijn en de stekkers uit het stopcontact werden verwijderd.

VGA

DVI

VGA DVI

De VGA- of DVI-D-kabel aansluiten — locaties van de aansluiting kunnen verschillen

De VGA-kabel aansluiten

Sluit het ene uiteinde van de VGA-videokabel aan op de achterkant van de monitor en sluit het andere uiteinde aan op VGA-videoaansluiting van de computer.

De DVI-D-kabel aansluiten

Sluit het ene uiteinde van de DVI-D-videokabel aan op de achterkant van de monitor en sluit het andere uiteinde aan op DVI-video-aansluiting van de computer. In de computer moet een DVI-compatibele grafische kaart zijn geïnstalleerd om deze kabel te gebruiken. De DVI-D-aansluiting en -kabel voor de monitor worden alleen bij bepaalde modellen geleverd.

De HDMI-kabel aansluiten

Sluit het ene uiteinde van de HDMI-kabel (alleen bij bepaalde modellen) aan op de achterkant van de monitor en het andere uiteind op elke compatibele digitale audio-/videobron, zoals een settopbox, een dvd-speler of een digitale televisie.

HDMI

HDMI

HDMI



De audiokabel aansluiten

Sluit de ingebouwde monitorluidsprekers met de audiokabel aan op de computer zoals getoond in de volgende illustratie.

Audio In

De audiokabels aansluiten — locaties van de aansluiting kunnen verschillen

De kabel van de USB-hub aansluiten

Verbind de kabel van de USB-hub van de pc naar de USB In-connector op de monitor (alleen bepaalde modellen ondersteunen USB). Hiermee worden de USB 2.0-poorten op de monitor ingeschakeld.

USB In

USB-apparaten aansluiten op de monitor

U kunt twee of vier USB-apparaten (alleen bepaalde modellen), zoals een USB-flashstation of een digitale camcorder, aansluiten op uw monitor. Doe dit pas nadat u de kabel van de USB-hub hebt aangesloten op de computer en de monitor.



Het netsnoer aansluiten

1.

Lees de waarschuwing hieronder.

Å WAARSCHUWING: Om het risico van elektrische schok of schade aan uw apparaat te verminderen:

■ Vervang de geaarde stekker van het netsnoer niet. De geaarde stekker is een belangrijke veiligheidsvoorziening.

Steek de stekker van de voedingskabel in een geaard stopcontact.

■ Zorg ervoor dat het geaarde stopcontact waarin u het netsnoer stopt goed bereikbaar is voor de operator en zich zo dicht mogelijk bij het apparaat bevindt. Zorg voor een goede geleiding van het netsnoer zodat niemand erop kan stappen of erover kan struikelen en het niet gekneld raakt door objecten die op of tegen het snoer worden geplaatst.

■ Plaats niets op netsnoeren of kabels. Plaats deze zo dat niemand per ongeluk erover kan struikelen of erop kan trappen. Trek niet aan het snoer of de kabel.

Zie "Vereisten voor de netsnoerset" in Bijlage B voor aanvullende informatie.

Aansluiting van het netsnoer

2.

Sluit het ene uiteinde van het netsnoer aan op de monitor en het andere uiteinde op het stopcontact.



Kabelbeheer

De HP LCD monitors zijn uitgerust met twee haken of twee kabelgoten aan elke zijde voor het beheer van de kabels.

De kabels kunnen gemakkelijk worden bevestigd en bevinden zich uit het zicht.

✎

OPMERKING: Als uw monitor een draaihoekfunctie heeft, zorg er dan voor dat de kabels los genoeg zijn geplaatst, zodat er niet wordt aan getrokken of dat ze niet loskomen wanneer u de monitor draait.



De kantelhoek aanpassen

Voor een optimaal beeld, pas de kantelhoek van het scherm naar wens aan, als volgt:

1.

Houd vanaf de voorkant van de monitor de voet vast, zodat de monitor niet omvalt terwijl u de kantelhoek wijzigt.

2.

Wijzig de kantelhoek door de bovenkant van de monitor naar u toe of van u af te bewegen. Zorg ervoor dat u het scherm hierbij niet aanraakt.

Ä VOORZICHTIG: De monitor met dubbel scharnier kan terugbuigen als het scharnier helemaal is opengevouwen en het monitorscherm te ver naar achteren is gekanteld.


De draaihoek aanpassen (alleen bepaalde modellen)

De HP LCD monitor heeft een draaifunctie waardoor verschillende draaihoeken mogelijk zijn.


Ä VOORZICHTIG: Voorkom breuken of andere schade en zorg ervoor dat u geen druk uitoefent op het LCD-scherm terwijl u de monitor draait of kantelt.

De hoogte aanpassen (alleen bepaalde modellen)

Bij de monitor met dubbel scharnier kan de hoogte worden aangepast door het scharnierstuk verder uit te trekken of in te vouwen.



De monitor draaien (alleen bepaalde modellen)

1.

Ga voor de monitor staan en houd de voet omlaag gedrukt. Kantel de monitor 10 tot 30 graden naar achter door de onderkant van het scherm naar u toe te trekken.

Ä VOORZICHTIG: De eerste stap is belangrijk — de monitor met dubbel scharnier kan het oppervlak van de voet krassen als de monitor niet voldoende naar achter is gekanteld voordat deze wordt gedraaid.

2.

Als de monitor in de horizontale positie is geplaatst nadat deze naar achter is gekanteld, draait u de monitor naar rechts naar de verticale positie. Als de monitor in de verticale positie is geplaatst, kantel de monitor dan naar achter en draai deze naar links naar de horizontale positie.



Kamerlichtsensor (alleen bepaalde modellen)

Een geïntegreerde lichtsensor die zich links vooraan op de monitor bevindt, past de achtergrondverlichting van het

LCD aan de huidige kamerbelichting aan. De kamerlichtsensor is standaard ingeschakeld. U kunt de sensor handmatig in- of uitschakelen via het hoofdmenu van Beeldbesturing in het OSD. Als u de functies Quick View,

Helderheid, Contrast of sRGB in het OSD aanpast, wordt de lichtsensor automatisch uitgeschakeld.

Toetsenbord wegbergen

Als u meer ruimte nodig hebt op uw bureaublad, kunt u het toetsenbord onder de monitor wegbergen (alleen bepaalde modellen) wanneer u het niet gebruikt.




4

De monitor bedienen

De cd met software en hulpprogramma's

De cd die bij de monitor wordt geleverd, bevat de stuurprogramma's en software die u op de computer kunt installeren.

Stuurprogramma's installeren

Als u vaststelt dat u de stuurprogramma's moet bijwerken, kunt u de .INF- en .ICM-stuurprogrammabestanden installeren vanaf de cd (alleen bepaalde modellen) of ze downloaden van internet.

De stuurprogramma's voor de monitor installeren vanaf de cd:

1.

Plaats de cd in het cd-rom-station van de computer. Het cd-menu wordt weergegeven.

2.

Selecteer een taal.

3.

Klik op Stuurprogramma's monitor installeren .

4.

Volg de instructies op het scherm.

5.

Start de computer opnieuw op.

6.

Zorg dat de juiste resoluties en vernieuwingsfrequenties verschijnen in de Beeldscherminstellingen van het

Configuratiescherm. Raadpleeg de documentatie van het Windows-besturingssysteem voor meer informatie.

✎

OPMERKING: Mogelijk moet u de digitaal ondertekende monitorstuurprogramma's (INF- of ICM-bestanden) handmatig van de cd installeren, in het geval van een installatiefout. Raadpleeg het bestand "Driver Software Readme" op de cd voor instructies (alleen in het Engels).

Bijgewerkte stuurprogramma's downloaden van het internet

Om de laatste versie van de stuurprogramma's en softwarebestanden van de ondersteuningssite van

HP te downloaden:

1.

Raadpleeg: http://www.hp.com/support

2.

Selecteer uw land/regio.

3.

Selecteer Download stuurprogramma's en software .

4.

Voer het modelnummer van uw monitor in. De downloadpagina's voor uw monitor worden weergegeven.

5.

Download en installeer de stuurprogramma- en softwarebestanden aan de hand van de instructies op de downloadpagina's.

6.

Zorg ervoor dat uw systeem voldoet aan de vereisten.


De monitor bedienen

De functie voor automatische aanpassing gebruiken

U kunt de schermprestaties voor de VGA-ingang eenvoudig optimaliseren met behulp van de toets Auto/Select op de monitor en het automatische testpatroon op de meegeleverde cd.

Gebruik deze procedure niet als uw monitor een DVI- of HDMI-ingang gebruikt (alleen bepaalde modellen). Als uw monitor de VGA-ingang gebruikt, kan deze procedure de volgende beeldkwaliteit corrigeren:

■ Wazige of onduidelijke focus

■ Nalichten, strepen of schaduweffecten

■ Vage verticale balken

■ Dunne horizontale rollende lijnen

■ Beeld niet in het midden

Ä VOORZICHTIG: Inbranden van het beeld kan voorkomen op monitors die gedurende een lange tijd hetzelfde statische beeld op scherm weergeven. Om inbranden van het beeld op uw monitorscherm te vermijden, moet u altijd een schermbeveiliging gebruiken of de monitor uitschakelen als hij gedurende lange tijd niet gebruikt wordt.

Om de functie Automatisch aanpassen te gebruiken:

1.

Laat de monitor 20 minuten opwarmen voor u aanpassingen doet.

2.

Druk op de knop Auto/Select op het voorpaneel van de monitor.

❏ U kunt ook op de menuknop drukken en vervolgens Beeldbesturing en Automatisch aanpassen

selecteren in het OSD-menu. Zie "Aanpassen van schermkwaliteit" in dit hoofdstuk.

❏ Als het resultaat niet bevredigend is, gaat u verder met de procedure.

3.


4.

Selecteer de taal.

5.

Selecteer Automatische aanpassingssoftware openen .

6.

Het testpatroon wordt weergegeven.

Testpatroon voor automatische aanpassing instellen

7.

Druk op de knop Auto/Select op het voorpaneel van de monitor om een stabiel, gecentreerd beeld te krijgen.



My Display-software

Gebruik My Display (alleen op bepaalde modellen beschikbaar) om voorkeuren voor optimale weergave te kiezen.

U kunt instellingen selecteren voor spelletjes, films, fotobewerking of het werken met documenten en spreadsheets.

Met My Display kunt u bovendien snel instellingen zoals helderheid, kleur en contrast wijzigen.

Ga als volgt te werk om de software te installeren:

1.


2.

Selecteer de taal.

3.

Klik op Install My Display Software (alleen op bepaalde modellen beschikbaar).

4.

Volg de instructies op het scherm.

5.

Start de computer opnieuw op.

Raadpleeg voor meer informatie de ingebouwde helpfunctie van de toepassing.

Knoppen op het voorpaneel

De besturingsknoppen bevinden zich aan de voorzijde van het paneel:

Pictogram Beschrijving

Power De monitor inschakelen en de stand-by- of slaapstand activeren.

Menu

–

+

Auto

Select

Hiermee opent, selecteert of sluit u het OSD-menu.

Hiermee kunt u het volume aanpassen.

Hiermee opent u het Quick View-menu om snel instellingen voor spelletjes, video, foto's en tekst te wijzigen.

Achteruit navigeren in het OSD-menu en aanpassingsniveaus verlagen.

Vooruit navigeren in het OSD-menu en aanpassingsniveaus verhogen.

Automatisch de ideale instelling voor het scherm activeren.

De geselecteerde optie openen.

De scherminstellingen (OSD) gebruiken

✎ OPMERKING: U kunt de My Display OSD-software (alleen bepaalde modellen) of de knoppen op het voorpaneel gebruiken om instellingen te wijzigen.

1.

Als de monitor nog niet is ingeschakeld, drukt u op de aan/uit-knop om de monitor in te schakelen.

2.

Druk op de toets Menu om het OSD-menu te openen. Het OSD-hoofdmenu wordt weergegeven.

3.

Druk op de knop + (Plus) op het voorpaneel van de monitor om in het hoofdmenu of submenu naar boven te schuiven, druk op de knop – (Min) om naar beneden te schuiven. Druk vervolgens op de knop Auto/Select om de gemarkeerde functie te selecteren.

Het menu zal zich naar boven verplaatsen als u onder aan de selecties naar beneden schuift. Het menu zal zich naar onder verplaatsen als u boven aan de selecties naar boven schuift.

4.

Druk op de knop + of – om de schaal van een geselecteerd item aan te passen.

5.

Selecteer Opslaan en teruggaan .

Als u de instelling niet wilt opslaan, selecteer Annuleren in het submenu of Afsluiten uit het Hoofd menu.

6.

Druk op de knop Menu om het OSD te verlaten.

✎

OPMERKING: Als de knoppen gedurende 30 seconden niet worden aangeraakt (fabrieksstandaard) terwijl een menu wordt weergegeven, worden de aanpassingen en instellingen opgeslagen en wordt het menu gesloten.



Opties OSD-menu

In de volgende tabel wordt een overzicht gegeven van de opties in het OSD-menu (On-Screen Display) en wordt de werking ervan beschreven. Als u een item in het OSD-menu hebt gewijzigd, kunt u kiezen uit de volgende mogelijkheden als het menu deze opties bevat:

■ Annuleren — om terug te keren naar het vorige menuniveau.

■ Opslaan en teruggaan — om alle wijzigingen op te slaan en terug te keren naar het OSD-hoofdmenu.

De optie Opslaan en teruggaan is alleen beschikbaar als u een menu-item hebt gewijzigd.

■ Opnieuw instellen — om terug te keren naar de vorige instelling.

Pictogram Opties hoofdmenu Opties submenu Beschrijving

Andere video-ingang

(Alleen bij bepaalde modellen)

Hiermee wordt het standaard video-ingangssignaal verwisseld wanneer de monitor is aangesloten op twee actieve en geldige videobronnen.

Helderheid Hiermee kunt u de helderheid van het scherm aanpassen.

Contrast Hiermee kunt u het contrast van het scherm aanpassen.

Beeldbesturing

Automatisch aanpassen

Horizontale positie

Verticale positie

Aangepaste schalen

(alleen bepaalde modellen)

Scherpte


Kamerlichtsensor


Klok

Faseverschuiving

Hiermee kunt u het schermbeeld aanpassen. Wordt ook gebruikt om de kamerlichtsensor in of uit te schakelen

(alleen bepaalde modellen).

Hiermee kunt u het schermbeeld automatisch aanpassen

(alleen VGA-ingang).

Hiermee kunt u de horizontale beeldpositie aanpassen


Hiermee kunt u de verticale beeldpositie aanpassen


Hiermee kunt u de methode selecteren voor het opmaken van informatie op het scherm. Selecteer:

Schermvullend — Het beeld is schermvullend en kan er vervormd of uitgerekt uitzien als de hoogte-breedte-verhouding niet juist is.

H/B-verhouding intact — Het beeld is schermvullend met de juiste hoogte-breedte-verhouding.

Past het schermbeeld aan op een schaal van 1 tot 5 om het beeld scherper of zachter te maken.

OPMERKING : Als één-op-één is geselecteerd in het menu

Aangepaste schalen, worden het schalen en de functie

Scherpte uitgeschakeld.

Hiermee kunt u de helderheid van het scherm aanpassen volgens het kamerlicht van de omgeving. De sensor bevindt zich links vooraan op de monitor.

De sensor is standaard ingesteld op Aan. Als u de functies Quick

View, Helderheid, Contrast of sRGB in het OSD aanpast, wordt de kamerlichtsensor automatisch uitgeschakeld.

Hiermee kunt u verticale balken of strepen in de schermachtergrond minimaliseren. Door de kloksnelheid aan te passen wordt ook het horizontale schermbeeld gewijzigd


Hiermee wordt de focus van het beeld aangepast. Hiermee kunt u horizontale ruis verwijderen en het tekenbeeld helderder of scherper maken (alleen VGA-ingang).



Pictogram Opties hoofdmenu Opties submenu Beschrijving ( vervolg )

Kleur Hiermee kunt u de schermkleur selecteren. De fabrieksstandaard is 6500 K of Voorkeurkleur, afhankelijk van het model.

9300 K Verandering naar licht blauwwit.

6500 K

Voorkeurkleur sRGB

Verandering naar licht roodwit.

Hiermee kunt u uw eigen kleurenschalen selecteren en aanpassen:

R — Stelt uw eigen roodschalen in.

G — Stelt uw eigen groenschalen in.

B — Stelt uw eigen blauwschalen in.

Hiermee kunt u instellen dat de schermkleuren moeten worden aangepast aan de kleurenstandaard die wordt gebruikt in de industrie voor beeldtechnologie.

Quick View

Taal

Beheer

Film

Foto

Games

Hiermee kunt u de weergavemodus selecteren.

Hiermee kunt u de filmmodus selecteren.

Hiermee kunt u de fotomodus selecteren.

Hiermee kunt u de spelmodus selecteren.

Tekst

Aangepast

Hiermee kunt u de tekstmodus selecteren.

Instellingen worden opgeslagen als de gebruiker de helderheid, het contrast, of de kleur aanpast in een van de Quick View-opties.

Hiermee kunt u de taal voor het OSD-menu selecteren.

De fabrieksstandaard is English.

Hiermee kunt u de functies voor energiebeheer van de monitor selecteren.

Hiermee kunt u het volume aanpassen.

Volume

Scherminstellingen

Energiebesparing

Hiermee kunt u de positie van het OSD-menu op het scherm aanpassen.

Horizontale menupositie — Hiermee wordt het OSD-menu verplaatst naar de linker- of rechterkant van het scherm.

De fabrieksinstelling is 50.

Verticale menupositie — Hiermee wordt het OSD-menu verplaatst naar de boven- of onderkant van het scherm.

De fabrieksinstelling is 50.

Transparantie van menu — Hiermee kunt u het OSD-menu transparant maken zodat de achtergrondinformatie zichtbaar is.

Time-out van menu — Hiermee kunt u de duur in seconden instellen waarna het OSD-menu zichtbaar moet worden nadat voor het laatst op een knop is gedrukt.

De fabrieksinstelling is 30 seconden.

Hiermee wordt de functie voor energiebesparing ingeschakeld

(zie "Energiebesparingsfunctie" op pagina 8). Selecteer:

Aan

Uit

De fabrieksstandaard is Aan.

Werkstandweergave Hiermee worden de resolutie, vernieuwingsfrequentie en frequentiegegevens op het scherm weergegeven zodra het

OSD-hoofdmenu wordt geopend. Selecteer:

Aan

Uit

De fabrieksstandaard is Aan of Uit, afhankelijk van het model.



Pictogram Opties hoofdmenu Opties submenu Beschrijving ( vervolg )

Weergave status na inschakelen

Hiermee wordt de besturingsstatus van de monitor weergegeven zodra de monitor wordt ingeschakeld. Selecteer de locatie waar de status moet worden weergegeven:

Begin

Midden

Onder

Uit

De fabrieksstandaard is Boven of Uit, afhankelijk van het model.

DDC/

CI-ondersteuning

Aan/uit-lampje paneel (alleen bepaalde modellen)

Hiermee kunt u via de computer bepaalde OSD-menufuncties besturen, zoals helderheid, contrast en kleurtemperatuur.

Selecteer:

Aan

Uit

De fabrieksstandaard is Aan.

Hiermee kunt u het lampje in de aan/uit-knop in- of uitschakelen.

Als u Uit selecteert, is het lampje altijd uit.

Informatie

Slaaptijd

Standaard

Video-ingang

Hiermee hebt u toegang tot de menuopties voor tijdsinstellingen:

Huidige tijd inst. — Om de huidige tijd in uren en minuten in te stellen.

Slaaptijd inst. — Om de tijd in te stellen waarna de slaapmodus moet worden geactiveerd.

Inschakeltijd inst. — Om de tijd in te stellen waarna de monitor uit de slaapstand moet worden gehaald.

Timer — Om de slaapstandfunctie in of uit te schakelen.

De standaardinstelling is Uit.

Slaapstand Nu — Om de monitor direct in de slaapstand te plaatsen.

Hiermee wordt het standaard video-ingangssignaal geselecteerd wanneer de monitor is aangesloten op twee actieve en geldige videobronnen. De standaardinstelling is DVI. U moet de computer opnieuw opstarten om de wijziging door te voeren.

Hiermee kunt u belangrijke informatie over de monitor selecteren en weergeven.

Huidige instellingen Biedt een overzicht van de huidige video-ingangsmodus.

Standaard herstellen

Aanbevolen instellingen

Serienummer

Toont de aanbevolen resolutiemodus en vernieuwingsfrequentie voor de monitor.

Toont het serienummer van de monitor. U hebt het serienummer nodig wanneer u contact opneemt met de technische ondersteuning van HP.

Toont de firmwareversie van de monitor.

Versie

Uren achtergrondverlichting

Toont het totaal aantal uren achtergrondverlichting.

Serviceondersteuning Ga voor ondersteuning naar: http://www.hp.com/support

Hiermee herstelt u de fabrieksinstellingen.



De Video-ingangconnectors selecteren

De ingangconnectors zijn:

■ VGA-connector (analoog)

■ DVI-D-connector (digitaal), alleen bepaalde modellen

■ HDMI-connector voor bepaalde modellen

De monitor bepaalt automatisch welke ingangen geldige videosignalen hebben en geeft het beeld weer.

U kunt de VGA-kabel, de DVI-D-kabel of beide aansluiten. Als beide kabels zijn aangesloten, is DVI de standaard video-ingang. De HDMI-kabel vervangt de DVI-D-kabel. De ingangsbron kan worden gewijzigd met de optie

Andere video-ingang in het OSD-menu.

Monitorvoorwaarden identificeren

In de volgende omstandigheden verschijnen er speciale berichten op het monitorscherm:

■ Signaal In buiten bereik — Geeft aan dat de monitor het ingangsignaal van de videokaart niet ondersteunt omdat de resolutie en/of vernieuwingsfrequentie hoger is ingesteld dan de monitor ondersteunt.

Wijzig de instellingen van uw videokaart naar een lagere resolutie of vernieuwingsfrequentie. Start uw computer opnieuw op om de nieuwe instellingen in werking te laten treden.

■ Slaapstand geactiveerd — Geeft aan dat de schermweergave naar de slaapstand overschakelt. In de slaapstand zijn de luidsprekers uitgeschakeld.

■ Controleer videokabel — Geeft aan dat de videokabel niet juist is aangesloten op de computer of monitor.

■ Scherminstellingen vergrendeld — De scherminstellingen kunnen worden in- of uitgeschakeld door de menuknop op het voorpaneel gedurende 10 seconden ingedrukt te houden. Als de scherminstellingen vergrendeld zijn, wordt het bericht "Scherminstellingen vergrendeld" gedurende tien seconden weergegeven.

Als de scherminstellingen vergrendeld zijn, houdt u de menuknop gedurende 10 seconden ingedrukt om de scherminstellingen te ontgrendelen.

Als de scherminstellingen ontgrendeld zijn, houdt u de menuknop gedurende 10 seconden ingedrukt om de scherminstellingen te vergrendelen.

■ Geen ingangssignaal — Geeft aan dat de monitor geen videosignaal ontvangt van de computer of één van de twee video-ingangconnectors van de monitor. Controleer of de computer of de bron van het ingangssignaal uitgeschakeld is of zich in de energiebesparingsmodus bevindt.

■ Bezig met automatisch aanpassen — Geeft aan dat de functie Automatisch aanpassen actief is.

Zie "Aanpassen van schermkwaliteit" in dit hoofdstuk.

Aanpassen van schermkwaliteit

De functie automatisch aanpassen stelt automatisch de beeldkwaliteit fijn af voor de weergavegrootte, positie en fase telkens een nieuwe videomodus wordt weergegeven. Voor meer nauwkeurige aanpassingen van de VGA-ingang,

voer de software voor automatisch aanpassen op de cd uit. Zie "De functie voor automatische aanpassing gebruiken" in dit hoofdstuk.

Als extra beeldkwaliteitsverbetering gewenst is, kunt u de instellingen voor kloksnelheid en faseverschuiving van de

monitor gebruiken om het beeld fijn af te stellen. Zie "Analoge video optimaliseren" in dit hoofdstuk.



Analoge video optimaliseren

De monitor bevat geavanceerde circuits waarmee de monitor kan functioneren als een standaard analoge monitor.

Twee besturingselementen in het OSD-menu kunnen worden ingesteld om de beeldprestaties te verbeteren:

■ Kloksnelheid — Verhoog of verlaag de waarde om zichtbare verticale balken of strepen op de schermachtergrond te minimaliseren.

■ Faseverschuiving — Verhoog of verlaag de waarde om videovervorming of videotrilling te minimaliseren.

Gebruik deze instellingen alleen als de functie Automatisch aanpassen geen bevredigend monitorbeeld geeft in de analoge modus.

Om de beste resultaten te verkrijgen:

1.

Laat de monitor 20 minuten opwarmen voor u aanpassingen doet.

2.

Geef het testpatroon weer dat op de cd staat.

3.

Open het OSD-menu en selecteer Beeldbesturing .

4.

Stel eerst de kloksnelheid correct in omdat de instellingen voor faseverschuiving afhangen van de hoofdklokinstelling.

Als u de waarden voor Klok en Faseverschuiving aanpast en de monitorbeelden vervormd zijn, moet u de waarden verder aanpassen tot de vervorming verdwijnt.

Als u de fabrieksinstellingen wilt herstellen, opent u het OSD-menu, selecteert u Standaard herstellen en selecteert u Ja .

Energiebesparingsfunctie

Als de monitor in de normale werkingsmodus staat, is het aan/uit-lampje blauwwit of groen (afhankelijk van het

model) en gebruikt de monitor de normale wattage stroom Voor stroomgebruik, raadpleeg "Technische specificaties"

(Bijlage B).

De monitor ondersteunt ook een energiebesparingsmodus die door de computer geregeld wordt. Als de monitor in de energiebesparingsstand staat, is het scherm leeg, de achtergrondverlichting uitgeschakeld en het aan/uit-lampje oranje gekleurd. De monitor verbruikt een minimum aan stroom. Wanneer de monitor opnieuw wordt geactiveerd, treedt een korte opwarmingsperiode op voordat de monitor terugkeert naar de normale werkingsmodus.

De stroombesparingsstand wordt geactiveerd als de monitor geen horizontaal sync signaal en/of verticaal sync signaal bemerkt. Deze functie werkt alleen als de energiebesparingsfunctie is geactiveerd op uw computer.

Raadpleeg de documentatie bij de computer voor instructies voor het instellen van de energiebesparingsfunctie (soms ook energiebeheersfunctie genoemd).

✎

OPMERKING: De energiebesparingsfunctie werkt alleen als de monitor is aangekoppeld op computers die energiebesparingsfuncties hebben.

High-Bandwidth Digital Content Protection (HDCP)

Als uw monitor HDCP ondersteunt, kan high-definition content worden ontvangen. High-definition content is beschikbaar in vele bronnen, zoals HD-DVD en Blu-Ray-apparaten, of HDTV- of kabeluitzendingen. Als uw monitor niet geschikt is voor HDCP, wordt mogelijk een zwart scherm weergegeven of wordt het beeld met een lagere resolutie weergegeven als beveiligde high-definition content wordt afgespeeld. Zowel de grafische kaart van de computer als de monitor moeten HDCP ondersteunen om beveiligde content te kunnen afspelen.


5

De monitor gereed maken voor verzending

Bewaar de originele verpakking van de monitor. Mogelijk hebt u deze later terug nodig om uw monitor te verhuizen of te verzenden.

U moet mogelijk de monitorvoet loskoppelen wanneer u de HP LCD-monitor transporteert.

De monitorvoet verwijderen

Å WAARSCHUWING: Verwijder de voet niet van het voetstuk terwijl de monitor rechtop staat. Een poging om de voet van het voetstuk te verwijderen terwijl de monitor rechtop staat, kan leiden tot verwonding van de gebruiker.

Å WAARSCHUWING: Schakel de monitor uit en koppel het netsnoer en de video- en geluidskabels los voordat u het voetstuk van de monitor verwijdert of inklapt. Als u de stroomtoevoer naar de apparatuur moet uitschakelen, moet u het netsnoer loskoppelen van het stopcontact door aan de stekker te trekken. Trek nooit aan het snoer.

Ä VOORZICHTIG: Het scherm is fragiel. Door de monitor op een vlak, zacht oppervlak te plaatsen, voorkomt u krassen, beschadiging of breuken. Oefen geen druk uit op het LCD-scherm; dit kan schade veroorzaken.

De voetconsole verwijderen

1.

Koppel de stroom-, audio- en videokabels los van de monitor.

2.


3.

Duw het middelste lipje naar binnen ( 1 ) en maak de voet los van de monitor ( 2 ).

De voetconsole verwijderen


De monitor gereed maken voor verzending

4.

Klap het nekstuk van de monitor in en plaats de monitor en voet in de originele verpakking.

De voetplaat verwijderen

1.

Koppel de stroom-, audio- en videokabels los van de monitor.

2.


3.

Druk met de ene hand de lipjes in en houd ze ingedrukt terwijl u met de andere hand de voet losmaakt van de monitor.

De voetplaat verwijderen

Å WAARSCHUWING: Let op dat uw vingers niet geklemd raken of schaven wanneer u de monitorvoet verwijdert.

4.

Plaats de monitor en voet in de originele verpakking.



De monitor met dubbel scharnier invouwen

U hoeft de voet van deze monitor niet te verwijderen voor verzending. Vouw de monitor met dubbel scharnier in de oorspronkelijke positie voor verzending.

Å WAARSCHUWING: Plaats de monitor niet met het scherm omlaag wanneer u deze invouwt. Het voetscharnier kan terugveren en ernstig letsel veroorzaken.

1.

Plaats de monitor in een horizontale positie zonder kanteling.

2.

Druk de monitor helemaal omlaag totdat het scharnier is ingevouwen.

Het scherm van de monitor moet hierbij verticaal ten opzichte van het bureaublad blijven zodat u bij het scharnier kunt.

3.

Plaats de verzendband om de voet, trek deze strak en bevestig deze door de uiteinden door de daarvoor bedoelde openingen te halen.

4.

Laat het monitorscherm zakken zodat dit plat ligt, horizontaal ten opzichte van het bureaublad.



5.

Draai de monitor naar de verticale positie (in de afbeelding staat u voor de monitor op de plaats waar de rechte pijl is geplaatst).

6.

Plaats de gevouwen monitor met het scherm naar boven in de originele verpakking.


A

Problemen oplossen

Veel voorkomende problemen oplossen

De volgende tabel vermeldt mogelijke problemen, de mogelijke oorzaak van elk probleem en de aanbevolen oplossingen:

Probleem

Aan/uit-lampje brandt niet.

Oplossing

Controleer of u wel op de aan/uit-knop hebt gedrukt en of het netsnoer stevig in een geaard stopcontact en in de monitor zit.

Controleer of de optie Aan/uit-lampje paneel in het OSD-menu is ingesteld op Uit . Als dat het geval is, stelt u de optie in op Aan .

Scherm is leeg.

Scherm is zwart of gebruikt een lagere resolutie voor weergave van high-definition

(HD) content.

De beelden verschijnen wazig, onduidelijk of te donker.

Netsnoer aankoppelen. Schakel de computer in.

Sluit de videokabel juist aan. Zie "De monitor installeren" voor meer informatie.

Druk op een toets op het toetsenbord of verplaats de muis om dit programma uit te schakelen.

Controleer of uw monitor en computer HDCP ondersteunen.

Raadpleeg "High-Bandwidth Digital Content Protection (HDCP)" of

http://www.hp.com/support voor meer informatie.

Druk op de knop Auto/Select op het voorpaneel van de monitor. Als dit het beeld niet corrigeert, drukt u op de knop Menu om het OSD-menu te openen en past u de helderheid en contrastschalen aan zoals nodig.

Het beeld is niet gecentreerd.

Druk op de knop Menu om het OSD-menu te openen. Selecteer Beeldbesturing en selecteer vervolgens Horizontale positie of Verticale positie om de horizontale of verticale positie van het beeld aan te passen.

"Controleer videokabel" wordt op het scherm weergegeven.

Sluit de VGA-signaalkabel van de monitor aan op de VGA-connector van de computer, of sluit de DVI-D-signaalkabel aan op de DVI-connector van de computer. Zorg ervoor dat de computer is uitgeschakeld terwijl u de videokabel aansluit.

"Signaal In buiten bereik" wordt op het scherm weergegeven.

Start uw computer opnieuw op en ga naar Veilige modus. Wijzig uw instellingen naar een

ondersteunde instelling (zie de tabel in "Vooraf ingestelde videomodi" in Bijlage B). Start de

computer opnieuw op om de nieuwe instellingen in werking te laten treden.

Het beeld is wazig en vertoont nalicht of schaduweffecten.

Pas het contrast en de helderheid aan.

Zorg ervoor dat u geen verlengkabel of schakelkast gebruikt. We raden u aan om de monitor rechtstreeks aan te sluiten op de connector van de videokaart aan de achterzijde van uw computer.

Voor VGA-invoer kan de functie Automatisch aanpassen dit probleem mogelijk verhelpen.

Kan de monitor niet op de optimale resolutie instellen.

Controleer of de grafische kaart de optimale resolutie ondersteunt.

Zorg ervoor dat het meest actuele ondersteunde stuurprogramma is geïnstalleerd voor de grafische kaart. Voor HP- en Compaq-systemen, download het meest recente grafische stuurprogramma voor uw systeem van: http://www.hp.com/support

Voor andere systemen, ga naar de website voor uw grafische kaart.

Gebruikershandleiding A–1

Problemen oplossen

Probleem

Geen Plug and Play.

Oplossing ( vervolg )

De Plug and Play-functie van de monitor werkt alleen als uw computer en videokaart met Plug and Play compatibel zijn. Vraag dit na bij uw computerfabrikant.

Controleer de videokabel van de monitor en controleer of er stekkerpinnen verbogen zijn.

Controleer of de stuurprogramma's voor de HP monitor geïnstalleerd zijn. Raadpleeg

"Stuurprogramma's installeren" voor meer informatie. Stuurprogramma's voor HP monitors zijn

eveneens beschikbaar op: http://www.hp.com/support

Beeld is niet stabiel, flikkert of vertoont een golfpatroon.

Verplaats elektrische apparaten die elektrische interferentie veroorzaken zo ver mogelijk weg van de monitor.

Gebruik de maximale vernieuwingsfrequentie die uw monitor aankan bij de resolutie die u gebruikt.

Monitor staat altijd in de

"Slaapstand (oranje lampje)."

De aan/uit-schakelaar van de computer moet in de Aan-stand staan.

De videokaart moet stevig in de sleuf van de computer zijn geplaatst.

Zorg ervoor dat de videokabel van de monitor goed is aangesloten op de computer.

Controleer de videokabel van de monitor en verzeker u ervan dat geen van de pinnen gebogen is.

Controleer of de computer werkt: druk op de toets Caps Lock en kijk naar het Caps Lock-lampje dat op de meeste toetsenborden aanwezig is. Dit lampje moet worden in- of uitgeschakeld nadat u de Caps Lock -toets hebt ingedrukt.

De USB 2.0 poorten werken niet.

Zorg ervoor dat de kabel van de USB-hub stevig aangesloten is op de monitor en de pc.

Ondersteuning krijgen van hp.com

Voordat u contact opneemt met de klantendienst, raadpleegt u de technische ondersteuning van HP op: http://www.hp.com/support

Selecteer uw land/regio en volg de koppelingen naar de ondersteuningspagina voor uw monitor.

Voorbereidingen om de technische ondersteuning te bellen

Als u een probleem niet kunt oplossen met de tips voor het oplossen van problemen in dit deel, moet u mogelijk de technische ondersteuning bellen. Voor contactinformatie voor technische ondersteuning, raadpleeg de gedrukte documentatie van uw monitor. Houd de volgende informatie beschikbaar wanneer u belt:

■ Het modelnummer van de monitor (op een label aan de achterzijde van de monitor)

■ Het serienummer van de monitor (op een label aan de achterzijde van de monitor of in het OSD-scherm in het menu Informatie)

■ De aankoopdatum op de factuur

■ De omstandigheden waaronder het probleem zich voordoet

■ De ontvangen foutberichten

■ De hardwareconfiguratie

■ Naam en versie van de hardware en software die u gebruikt

Identificatielabel

Het identificatielabel op de monitor vermeldt het productnummer en het serienummer. U hebt mogelijk deze nummers nodig als u contact opneemt met HP over uw monitormodel.

Het identificatielabel bevindt zich op de achterzijde van de monitor.

A–2 Gebruikershandleiding

B

Technische specificaties

Alle specificaties vertegenwoordigen de normale specificaties geleverd door de fabrikanten van onderdelen voor HP; de werkelijke prestaties kunnen variëren en zijn mogelijk hoger of lager.

HP LCD Monitors

Ontspiegelingsbehandeling: Antireflectiecoating (alleen bepaalde modellen)

Invoerterminals:

■ VGA 15-pins D-type connector

■ DVI-D 24-pins D-type connector (alleen bepaalde modellen)

■ HDMI-connector (alleen bepaalde modellen)

Specificaties model vp15

Schermtype:

Schermgrootte:

Zichtbare beeldgrootte:

Kantelen:

Maximum gewicht (niet verpakt):

Afmetingen (inclusief voet) (h x b x d):

Maximale grafische resolutie:

Optimale grafische resolutie:

Tekstmodus:

Dot Pitch:

Horizontale frequentie (analoge modus):

Verticale vernieuwingsfrequentie (analoge modus):

Milieuvereisten

Temperatuur (onafhankelijk van hoogte)

Bedrijfstemperatuur:

Niet-bedrijfstemperatuur:

Relatieve vochtigheid:

Voedingsbron:

Energieverbruik:

Energieverbruik in slaapstand:

TFT LCD active matrix

15", 38,1 cm

15" diagonaal, 38,1 cm diagonaal

–5 o

tot +25 o

6,8 lb, 3,1 kg

13,9 x 15,9 x 7,68", 354 x 405 x 195 mm

1024 × 768 @ 75 Hz analoge modus


720 x 400

0,297 x 0,297 mm

24 tot 63 kHz

50 tot 76 Hz

41 o

tot 95 o

–29

F, 5 o

tot 35 o

C o

tot 140 o

F, –20 o

tot 60 o

C

20% tot 80%

100–240V v , 50/60 Hz max. 31 watt

<standaard 2 watt

Gebruikershandleiding B–1

Technische specificaties

Specificaties ( vervolg ) model vp17

Schermtype:

Schermgrootte:


Kantelen:





Tekstmodus:

Dot Pitch:



Milieuvereisten





Voedingsbron:

Energieverbruik:



17", 43,2 cm

17", 43,2 cm diagonaal

–5 o

tot +25 o

11,7 lb, 5,3 kg

15,7 x 17,3 x 7,3", 398 x 440 x 184 mm



720 x 400

0,264 x 0,264 mm

24 tot 83 kHz

50 tot 76 Hz

41 o

–29

tot 95 o

F, 5 o

tot 35 o

tot 140 o

F, –20

20% tot 80%

100–240V v o

tot 60 o

C

, 50/60 Hz max. 45 watt

<standaard 2 watt o

C model vp19

Schermtype:

Schermgrootte:


Kantelen:





Tekstmodus:

Dot Pitch:



Milieuvereisten





Voedingsbron:

Energieverbruik:



19", 48,3 cm


–5 o

tot +25 o

11,7 lb, 5,3 kg

16,8 x 19,1 x 7,3", 427 x 484 x 184 mm



720 x 400

0,294 x 0,294 mm

24 tot 83 kHz

50 tot 76 Hz

41 o

tot 95 o

–29

F, 5 o

tot 35 o

C o

tot 140 o

F, –20 o

tot 60 o

C

20% tot 80%

100–240V v , 50/60 Hz max. 47 watt

<standaard 2 watt

B–2 Gebruikershandleiding

Specificaties ( vervolg ) model FP1707

Schermtype:

Schermgrootte:


Kantelen:





Tekstmodus:

Dot Pitch:



Milieuvereisten





Voedingsbron:

Energieverbruik:



17", 43,2 cm


–5 o

tot +25 o

10,1 lb, 4,6 kg

15,4 x 17,4 x 8,2", 392 x 441 x 207 mm



720 x 400

0,264 x 0,264 mm

24 tot 83 kHz

50 tot 76 Hz

41 o

tot 95 o

–29

F, 5 o

tot 35 o

C o

tot 140 o

F, –20 o

tot 60 o

C

20% tot 80%

100–240V v , 50/60 Hz max. 45 watt

<standaard 2 watt model WF1907

Schermtype:

Schermgrootte:


Kantelen:





Tekstmodus:

Dot Pitch:



Milieuvereisten





Voedingsbron:

Energieverbruik:



19", 48,3 cm


–5 o

tot +25 o

10,8 lb, 4,9 kg

14,7 x 20,1 x 8,2", 374 x 511 x 207 mm



720 x 400

0,294 x 0,294 mm

24 tot 83 kHz

50 tot 76 Hz

41 o

tot 95 o

–29

F, 5 o

tot 35 o

C o

tot 140 o

F, –20 o

tot 60 o

C

20% tot 80%

100–240V v , 50/60 Hz max. 49 watt

<standaard 2 watt




Specificaties ( vervolg ) model w1907

Schermtype:

Schermgrootte:


Kantelen:





Tekstmodus:

Dot Pitch:



Milieuvereisten





Voedingsbron:

Energieverbruik:



19", 48,3 cm


–5 o

tot +25 o

11 lb, 5 kg

14,9 x 17,9 x 7,3", 380 x 454 x 184 mm



720 x 400

0,283 x 0,284 mm

24 tot 83 kHz

50 tot 76 Hz

41 o

–29

tot 95 o

F, 5 o

20% tot 80%

tot 35 o o

tot 140 o

F, –20

C o

tot 60 o

C

100–240V v , 50/60 Hz max. 49 watt

<standaard 2 watt model w2007

Schermtype:

Schermgrootte:


Kantelen:





Tekstmodus:

Dot Pitch:



Milieuvereisten





Voedingsbron:

Energieverbruik:



20", 50,8 cm


–5 o

tot +25 o

13,3 lb, 6 kg

15,6 x 19,3 x 7,3", 397 x 490 x 184 mm

1680 x 1050 @ 60 Hz analoge modus


720 x 400

0,282 x 0,282 mm

24 tot 83 kHz

55 tot 76 Hz

41 o

tot 95 o

–29

F, 5 o

tot 35 o

C o

tot 140 o

F, –20 o

tot 60 o

C

20% tot 80%

100–240V v , 50/60 Hz max. 52 watt

<standaard 2 watt


Specificaties ( vervolg ) model w2207

Schermtype:

Schermgrootte:


Kantelen:


Afmetingen (h x b x d)

(hoge positie):

(lage positie):



Tekstmodus:

Dot Pitch:



Milieuvereisten





Voedingsbron:

Energieverbruik:



22", 55,9 cm


–5 o

tot +25 o

19,8 lb, 9 kg

18,9 x 20,6 x 11,4", 481 x 523 x 289 mm

14,6 x 20,6 x 11,4", 371 x 523 x 289 mm



720 x 400

0,282 x 0,282 mm

24 tot 83 kHz

50 tot 76 Hz

41 o

–29

tot 95 o

F, 5 o

20% tot 80%

tot 35 o o

tot 140 o

F, –20

C o

tot 60 o

C

100–240V v , 50/60 Hz max. 65 watt

<standaard 2 watt model w2408

Schermtype:

Schermgrootte:


Kantelen:


Afmetingen (h x b x d)

(hoge positie):

(lage positie):



Tekstmodus:

Dot Pitch:



Milieuvereisten



Niet-bedrijfstemperatuur


Voedingsbron:

Energieverbruik:



24", 61 cm

24", 61 cm diagonaal

–5 o

tot +25 o

21,6 lb, 9,8 kg

19,7 x 23,1 x 11,4", 500 x 586 x 289 mm

16,3 x 23,1 x 11,4", 415 x 586 x 289 mm



720 x 400

0,282 x 0,282 mm

24 tot 94 kHz

48 tot 85 Hz

41 o

tot 95 o

–29

F, 5 o

tot 35 o

C o

tot 140 o

F, –20 o

tot 60 o

C

20% tot 80%

100–240V v , 50/60 Hz max. 130 watt

<standaard 2 watt




Vooraf ingestelde videomodi

De monitor herkent automatisch vele vooraf ingestelde video-invoermodi die gecentreerd en in de juiste grootte op het scherm zullen verschijnen. De volgende modi worden in de fabriek toegewezen en zijn de meest gebruikte schermresoluties:

■ vp15 ondersteunt de vooraf ingestelde modi 1 tot 11

■ vp17, vp19 en FP1707 ondersteunen de vooraf ingestelde modi 1 tot 15

In de fabriek vooraf ingestelde video-invoermodi, vp15, vp17, vp19, FP1707

Preset Resolutie

Horizontale

Frequentie (kHz)

Verticale

Frequentie (Hz)

3

4

1

2

640 x 480

640 x 480

640 x 480

720 x 400

31,4

37,8

37,5

31,4

59,9

72,8

75,0

70,0

9

10

11

12

7

8

5

6

13

14

15

800 x 600

800 x 600

800 x 600

832 x 624

1024 x 768

1024 x 768

1024 x 768

1152 x 870

1152 x 900

1280 x 1024

1280 x 1024

37,8

48,0

46,8

49,7

48,3

56,4

60,0

68,6

71,7

63,9

79,9

60,3

72,1

75,0

74,5

60,0

70,0

75,0

75,0

76,1

60,2

75,0

■ WF1907 en w1907 ondersteunen de vooraf ingestelde modi 1 tot 16

In de fabriek vooraf ingestelde video-invoermodi, WF1907, w1907

Preset

1

Resolutie

640 x 480

Horizontale frequentie (kHz)

31,5

Verticale frequentie (Hz)

59,9

4

5

2

3

640 x 480

720 x 400

800 x 600

800 x 600

37,5

31,5

37,9

46,9

75,0

70,0

60,3

75,0

8

9

6

7

10

11

832 x 624

1024 x 768

1024 x 768

1152 x 720

1152 x 870

1152 x 900

49,7

48,4

60,0

44,9

68,7

61,8

74,5

60,0

75,0

60,0

75,1

65,9


In de fabriek vooraf ingestelde video-invoermodi, WF1907, w1907 ( vervolg )

Preset

12

Resolutie

1280 x 768


47,4


60,0

13

14

15

16

1280 x 960

1280 x 1024

1280 x 1024

1440 x 900

60,0

63,9

79,9

55,9

60,0

60,0

75,0

59,9

■ w2007 ondersteunt de vooraf ingestelde modi 1 tot 18

In de fabriek vooraf ingestelde video-invoermodi, w2007




3

4

1

2

640 x 480

640 x 480

720 x 400

800 x 600

31,4

37,5

31,5

37,9

59,9

75,0

70,0

60,3

9

10

11

12

7

8

5

6

800 x 600

832 x 624

1024 x 768

1024 x 768

1024 x 768

1152 x 720

1152 x 870

1152 x 900

46,8

49,7

48,3

60,0

68,6

44,8

68,7

61,8

85,0

60,0

75,0

65,9

75,0

74,5

60,0

75,0

13

14

15

16

17

18

1280 x 768

1280 x 960

1280 x 1024

1280 x 1024

1440 x 900

1680 x 1050

47,4

60,0

63,9

79,9

59,9

65,2

76,1

60,0

60,0

75,0

59,9

60,0






3

4

1

2

640 x 480

640 x 480

720 x 400

800 x 600

31,4

37,5

31,5

37,9

59,9

75,0

70,0

60,3



B–7


In de fabriek vooraf ingestelde video-invoermodi, w2207 ( vervolg )

Preset

5

Resolutie

800 x 600


46,9


75,0

8

9

6

7

832 x 624

1024 x 768

1024 x 768

1152 x 720

49,7

48,4

60,0

44,8

74,5

60,0

75,0

60,0

14

15

16

17

18

10

11

12

13

1152 x 870

1152 x 900

1280 x 768

1280 x 960

1280 x 1024

1280 x 1024

1440 x 900

1600 x 1000

1680 x 1050

68,7

61,8

47,4

60,0

63,9

79,9

55,9

61,6

65,3

60,0

75,0

59,9

60,0

60,0

75,1

65,9

60,0

60,0



Preset

1

Resolutie

640 x 480


31,5


59,9

4

5

2

3

640 x 480

720 x 400

800 x 600

800 x 600

37,5

31,5

37,9

46,9

75,0

70,0

60,3

75,0

10

11

12

13

8

9

6

7

14

15

16

17

832 x 624

1024 x 768

1024 x 768

1152 x 720

1152 x 870

1152 x 900

1280 x 768

1280 x 960

1280 x 1024

1280 x 1024

1440 x 900

1440 x 900

49,7

48,4

60,0

44,8

68,7

61,8

47,4

60,0

63,9

79,9

55,9

70,6

60,0

75,0

59,9

75,0

75,1

65,9

60,0

60,0

74,5

60,0

75,0

60,0



In de fabriek vooraf ingestelde video-invoermodi, w2408 ( vervolg )

Preset

18

Resolutie

1600 x 1000


61,6


60,0

19

20

21

22

23

24

1680 x 1050

1600 x 1200

1600 x 1200

1920 x 1080

1920 x 1200

1920 x 1200

65,3

75,0

93,8

67,2

74,0

74,6

60,0

60,0

75,0

60,0

60,0

60,0

Kwaliteit en pixels

De HP LCD Monitor is vervaardigd volgens de hoogste eisen en gebruikt de beste precisietechnologie om een probleemloze werking te helpen garanderen. Niettemin kan het voorkomen dat het scherm cosmetische onvolkomenheden vertoont in de vorm van kleine lichte of donkere stipjes. Dit verschijnsel doet zich voor bij alle

LCD-schermen van alle leveranciers en is niet specifiek voor de HP LCD Monitor. Deze onvolkomenheden worden veroorzaakt door een of meer defecte pixels of subpixels.

■ Pixels bestaan uit een rode, een groene en een blauwe subpixel.

■ Een defecte hele pixel is altijd aan (een heldere stip op een donkere achtergrond) of altijd uit (een donkere stip op een heldere achtergrond). De eerste variant valt het meeste op.

■ Een defecte subpixel (puntdefect) is minder zichtbaar dan een defecte hele pixel en is klein en alleen zichtbaar tegen een specifieke achtergrond.

Als u wilt controleren of er sprake is van defecte pixels dient u de monitor onder normale werkomstandigheden en in de normale werkmodus te bekijken op een afstand van ongeveer 50 cm (16") bij een resolutie en verversingsfrequentie die door de monitor worden ondersteund.

We verwachten dat in de toekomst monitoren zullen worden vervaardigd met minder cosmetische onvolkomenheden en we zullen onze richtlijnen aanpassen naarmate verbeteringen plaatsvinden.

Voor meer informatie over uw HP LCD Monitor, raadpleeg de HP-website op: http://www.hp.com/support

Vereisten voor de netsnoerset

De voeding van de monitor is voorzien van Automatische Lijnschakeling (ALS). Deze functie maakt het de monitor mogelijk om te werken met invoerspanningen tussen 100–240V v , 50/60 Hz, 1,5A.

De netsnoerset (flexibel snoer en stekker) die bij de monitor wordt geleverd, voldoet aan de eisen van het land/de regio waar u het product hebt gekocht.

Als u het product in een ander land/andere regio wilt gebruiken, hebt u een netsnoer nodig dat is goedgekeurd voor gebruik in dat land/die regio.

Het netsnoer moet geschikt zijn voor het product en voor de netspanning en de stroom die zijn vermeld op het label met de elektrische specificaties van het product. De netspanning en stroomcapaciteit van het netsnoer moeten groter zijn dan de netspanning en stroomcapaciteit die op het product zijn vermeld. Bovendien moet de diameter van de draad minimaal 0,75 mm

² of 18AWG zijn en moet het snoer tussen 1,5 en 3,6 meter lang zijn. Neem contact op met een door HP-erkende serviceprovider voor vragen over het te gebruiken type netsnoer.

Zorg voor een goede geleiding van het netsnoer zodat niemand erop kan stappen of erover kan struikelen, en het niet gekneld raakt door objecten die op of tegen het snoer worden geplaatst. Let speciaal op de stekker, het stopcontact en de plaats waar het netsnoer het product ingaat.




C

Overheidsvoorschriften

Kennisgeving van Federal Communications Commission

Dit apparaat is getest en voldoet aan de voorschriften voor een digitaal apparaat van Klasse B, conform Deel 15 van de FCC-voorschriften. Deze limieten zijn opgesteld om een redelijke bescherming te bieden tegen schadelijke interferentie van apparaten in een woonomgeving. Dit apparaat genereert en verbruikt radiofrequentie-energie en kan deze uitstralen. Als het apparaat niet wordt geïnstalleerd en gebruikt overeenkomstig de instructies, kan het schadelijke interferentie veroorzaken voor radiocommunicatie. Indien de apparatuur volgens de instructies is geïnstalleerd, is er echter geen garantie dat storing in een bepaalde situatie niet zal optreden. Als deze apparatuur schadelijke storing veroorzaakt voor radio- of televisieontvangst, wat bepaald kan worden door de apparatuur uit en aan te zetten, kunt u proberen het probleem op een of meer van de volgende manieren op te lossen:

■ Verander de ontvangstantenne van richting of van plaats.

■ Vergroot de afstand tussen het apparaat en de ontvanger.

■ Sluit het apparaat aan op een stopcontact van een andere groep dan de groep waarop de ontvanger is aangesloten.

■ Vraag de dealer of een ervaren radio- of televisietechnicus om assistentie.

Aanpassingen

De FCC vereist dat de gebruiker ervan op de hoogte is dat eventuele wijzigingen of aanpassingen in dit apparaat die niet uitdrukkelijk zijn goedgekeurd door Hewlett-Packard Company, het recht van de gebruiker om het apparaat te bedienen, vernietigen.

Kabels

Aansluitingen op dit apparaat moeten worden gemaakt met afgeschermde kabels met metalen RFI/EMI-stekkerkapjes om te voldoen aan de regels en voorschriften van de FCC.

Verklaring van conformiteit voor producten met het FCC-Logo, alleen voor de Verenigde Staten

Dit apparaat voldoet aan deel 15 van FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

(1) dit apparaat mag geen schadelijke storing veroorzaken, en (2) dit apparaat moet elke ontvangen storing accepteren, met inbegrip van storing die een ongewenste werking tot gevolg kan hebben.

Als u vragen over het product hebt, neemt u contact op met:


P. O. Box 692000, Mail Stop 530113

Houston, Texas 77269-2000

Of bellen met: 1-800-474-6836

Als u vragen hebt over deze FCC-verklaring, neemt u contact op met:


P. O. Box 692000, Mail Stop 510101

Houston, Texas 77269-2000

Of bellen met: 1-281-514-3333

Geef het onderdeelnummer, productnummer of modelnummer op dat u op het product aantreft om aan te geven over welk product het gaat.

Gebruikershandleiding C–1

Overheidsvoorschriften

Wegruimen van materialen

De fluorescentielamp in het LCD-scherm van dit product van HP bevat kwik. Aan het einde van de levenscyclus van het product kan daarom een speciale behandeling nodig zijn:

De verwerking van dit materiaal kan gereglementeerd zijn omwille van milieuoverwegingen. Voor informatie voor het wegruimen of recycleren, neem contact op met de plaatselijke overheid of de Electronic Industries Alliance (EIA)

(http://www.eiae.org).

Kennisgeving voor Canada

Dit digitale apparaat uit klasse B voldoet aan alle eisen van de Canadian Interference-Causing Equipment Regulations.

Avis Canadien

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Kennisgeving voor de Europese Unie

Dit product voldoet aan de volgende EU-richtlijnen:

■ Laagspanningsrichtlijn 2006/95/EG

■ EMC-richtlijn 89/336/EG

Hiermee wordt voldaan aan de toepasselijke geharmoniseerde Europese standaarden (Europese normen) die vermeld staan in de EU Verklaring van conformiteit uitgegeven door Hewlett-Packard voor dit product of deze productfamilie.

Deze naleving wordt aangegeven door de volgende conformiteitsmarkering die op het product is aangebracht:

XXXX *

Deze markering is geldig voor niet-Telecomproducten en EU geharmoniseerde Telecomproducten

(bijv. Bluetooth).

Deze markering is geldig voor EU niet-geharmoniseerde

Telecomproducten.

*Nummer aanmeldingsinstantie

(alleen gebruikt indien van toepassing — raadpleeg het productlabel).

Hewlett-Packard GmbH, HQ-TRE, Herrenberger Straße 140, 71034 Böblingen, Duitsland

Het wegruimen van apparaten voor afval door gebruikers in privé-huishoudens in de Europese Unie

Dit symbool op een product of op zijn verpakking geeft aan dat dit product niet mag worden weggeworpen met uw ander huishoudafval. Het is in dat geval uw verantwoordelijkheid om afgedankte apparaten aan te bieden bij een inzamelingspunt voor het recyclen van afval van elektrische en elektronische apparaten. Gescheiden inzameling en recycling van afgedankte apparaten dragen bij aan het behoud van natuurlijke bronnen en zorgen ervoor dat de apparaten worden gerecycled op een manier die de gezondheid van de mens en het milieu beschermt. Voor meer informatie over inzamelingspunten voor afgedankte apparaten en recycling neemt u contact op met uw gemeente, het afvalverwerkingsbedrijf of de winkel waar u het product hebt gekocht.

C–2 Gebruikershandleiding


Kennisgeving voor Japan

Netsnoerkennisgeving voor Japan

Verklaring over materiaalinhoud voor Japan

Een Japans overheidsvoorschrift, gedefinieerd door specificatie JIS C-0950, 2005, vereist dat fabrikanten verklaringen betreffende de materiaalinhoud moeten verschaffen voor bepaalde categorieën elektronische producten die te koop worden aangeboden na 1 juli 2006. U kunt de JIS C-0950 materiaalverklaring voor dit product weergeven op www.hp.com/go/jisc0950.

Kennisgeving voor Korea

Conformiteit met het EPA ENERGY STAR

®

-programma

Producten die het ENERGY STAR

®

-logo op de verpakking dragen, voldoen aan de richtlijnen van het ENERGY STAR

®

-programma van de Amerikaanse EPA (Environmental Protection Agency) voor efficiënt energieverbruik.

Producten met het ENERGY STAR

®

-label zijn ontworpen om minder energie te verbruiken, om u te helpen geld te besparen op elektriciteitsfacturen en om het milieu te helpen beschermen.

ENERGY STAR

®

is een gedeponeerd handelsmerk dat eigendom is van de Amerikaanse overheid.

HP Recyclingprogramma

HP biedt teruggaveprogramma's aan voor versleten hardwareproducten van HP en andere fabrikanten in verschillende geografische regio's.

De voorwaarden en beschikbaarheid van deze programma's variëren naargelang de regio omwille van verschillen in overheidsvoorschriften en de plaatselijke klantenvraag. Voor meer informatie over het HP Recyclingprogramma, raadpleeg de website van HP op: http://www.hp.com/recycle

Gebruikershandleiding C–3


The Table of Toxic and Hazardous Substances/Elements and their Content as required by China’s

Management Methods for Controlling Pollution by Electronic Information Products

Toxic and Hazardous Substances and Elements

Part Name

Lead

(Pb)

Mercury

(Hg)

Cadmium

(Cd)

X X O

Hexavalent

Chromium

(Cr(VI))

O

Polybrominated biphenyls (PBB)

O

Polybrominated diphenyl ethers

(PBDE)

O Liquid Crystal Display

Panel

Chassis/Other X O O O O O

O: Indicates that this toxic or hazardous substance contained in all of the homogeneous materials for this part is below the limit requirement in SJ/T

11363

-

2006

.

X: Indicates that this toxic or hazardous substance contained in at least one of the homogeneous materials used for this part is above the limit requirement in SJ/T

11363

-

2006

.

All parts named in this table with an “X” are in compliance with the European Union’s RoHS Legislation – “Directive

2002/95/EC of the European Parliament and of the Council of 27 January 2003 on the restriction of the use of certain hazardous substances in electrical and electronic equipment”.

Note: The referenced Environmental Protection Use Period Marking was determined according to normal operating use conditions of the product such as temperature and humidity.

ѻકЁ᳝↦᳝ᆇ⠽䋼៪ܗ㋴ⱘৡ⿄ঞ৿䞣

ᩮᝪਛ࿖ޝ ⬉ ሶାᕷ ѻ ຠ ∵ ᨴប೙▤ℂ ࡲ ᴺޞ

䚼ӊৡ⿄

䪙

(Pb)

ᳮ

(Hg)

᳝↦᳝ᆇ⠽䋼៪ܗ㋴

䬝

(Cd)

౐ચ 䫀

(Cr(VI))

ᄙ ⒈㘨 ⧶

(PBB)

໮⒈Ѡ㣃䝮

(PBDE)

⎆᱊ᰒ⼎ሣ ᴎㆅ

/

݊Ҫ

X X O O O

X O O O O

O

˖㸼⼎䆹᳝↦᳝ᆇ⠽䋼೼䆹䚼ӊ᠔᳝ഛ䋼ᴤ᭭Ёⱘ৿䞣ഛ೼

SJ/T 11363 2006

ᷛޚ㾘ᅮⱘ䰤䞣㽕∖ҹϟǄ

X

˖㸼⼎䆹᳝↦᳝ᆇ⠽䋼㟇ᇥ೼䆹䚼ӊⱘᶤϔഛ䋼ᴤ᭭Ёⱘ৿䞣䍙ߎ SJ/T 11363 2006 ᷛޚ㾘ᅮⱘ䰤䞣㽕∖Ǆ

O

O

⴫ਛ ᷛ ᦭̌

X”

⊛ᚲ᦭ㇱઙㇺ╓ว᰷⋖

RoHS

ᴺ 㾘

“

᰷ᵮ 䆂 ળ๺᰷⋖ℂ੐ળ

2003

ᐕ

1

᦬

27

ᣣ ݇ ੓ ⬉ ሶ ⬉ ེ 䆒໛ ਛ㒢೙૶↪ᨱੜ᦭ኂ‛ 䋼 ⊛

2002/95/EC

ภᜰ઎̍ ᵈ㧦 ⦃ ଻૶↪ᦼ㒢⊛ෳ⠨ ᷛ䆚 ขಀ੓ ѻ ຠᱜᏱᎿ૞⊛᷷ᐲ๺Ḩᐲ╬᧦ઙ

Part number: 440143-333

C–4 Gebruikershandleiding

No results
