Quantum con EcoStruxure™ Control Expert
35013929 12/2018

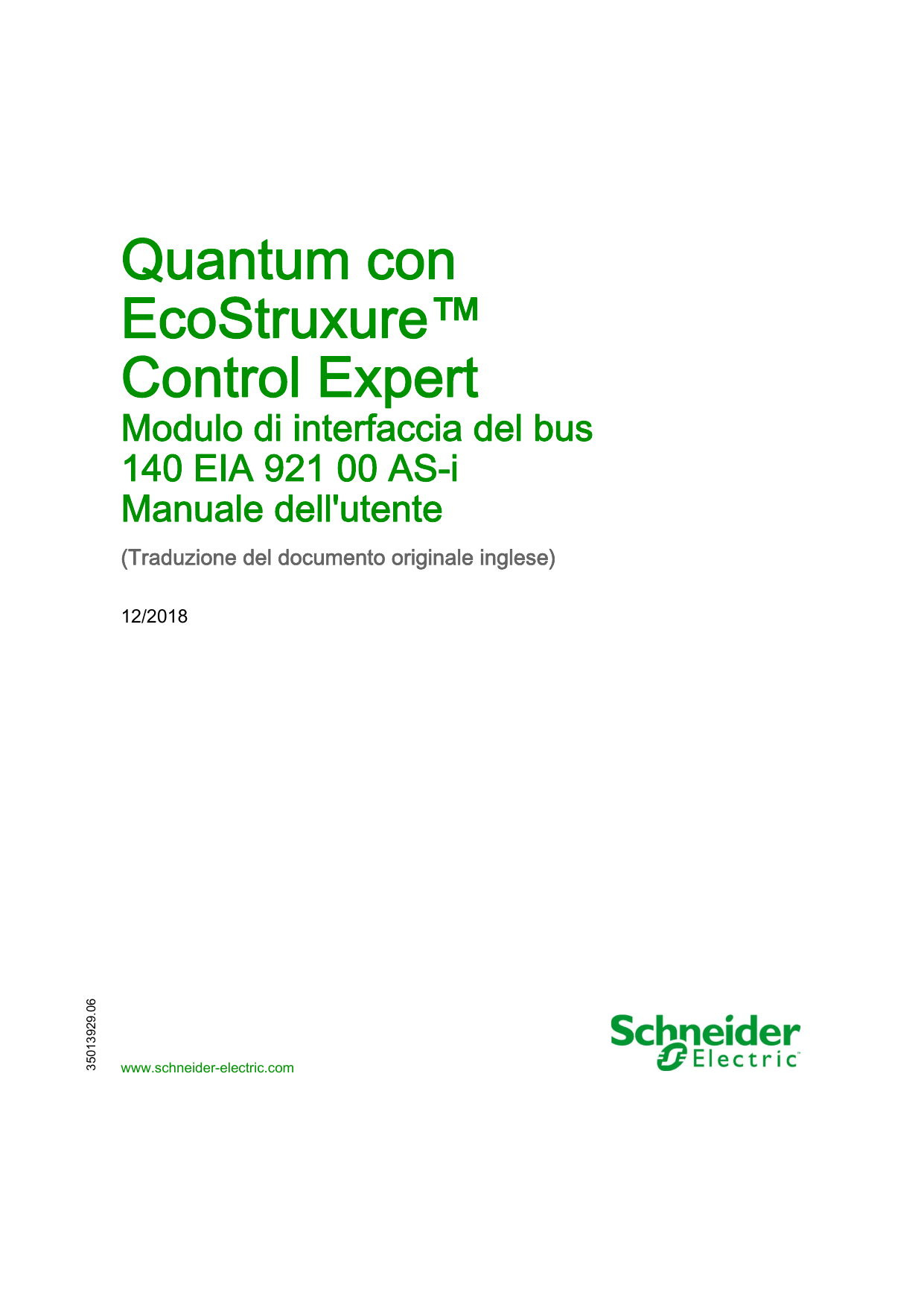

Quantum con
EcoStruxure™
Control Expert
Modulo di interfaccia del bus
140 EIA 921 00 AS-i
Manuale dell'utente
(Traduzione del documento originale inglese)
35013929.06
12/2018
www.schneider-electric.com
Questa documentazione contiene la descrizione generale e/o le caratteristiche tecniche dei
prodotti qui contenuti. Questa documentazione non è destinata e non deve essere utilizzata per
determinare l'adeguatezza o l'affidabilità di questi prodotti relativamente alle specifiche
applicazioni dell'utente. Ogni utente o specialista di integrazione deve condurre le proprie analisi
complete e appropriate del rischio, effettuare la valutazione e il test dei prodotti in relazione all'uso
o all'applicazione specifica. Né Schneider Electric né qualunque associata o filiale deve essere
tenuta responsabile o perseguibile per il cattivo uso delle informazioni ivi contenute. Gli utenti
possono inviarci commenti e suggerimenti per migliorare o correggere questa pubblicazione.
Si accetta di non riprodurre, se non per uso personale e non commerciale, tutto o parte del
presente documento su qualsivoglia supporto senza l’autorizzazione scritta di Schneider Electric.
Si accetta inoltre di non creare collegamenti ipertestuali al presente documento o al relativo
contenuto. Schneider Electric non concede alcun diritto o licenza per uso personale e non
commerciale del documento o del relativo contenuto, ad eccezione di una licenza non esclusiva di
consultazione del materiale "così come è", a proprio rischio. Tutti gli altri diritti sono riservati.
Durante l'installazione e l'uso di questo prodotto è necessario rispettare tutte le normative locali,
nazionali o internazionali in materia di sicurezza. Per motivi di sicurezza e per assicurare la
conformità ai dati di sistema documentati, la riparazione dei componenti deve essere effettuata
solo dal costruttore.
Quando i dispositivi sono utilizzati per applicazioni con requisiti tecnici di sicurezza, occorre
seguire le istruzioni più rilevanti.
Un utilizzo non corretto del software Schneider Electric (o di altro software approvato) con prodotti
hardware Schneider Electric può costituire un rischio per l’incolumità del personale o provocare
danni alle apparecchiature.
La mancata osservanza di queste indicazioni può costituire un rischio per l'incolumità del
personale o provocare danni alle apparecchiature.
© 2018 Schneider Electric. Tutti i diritti riservati.
2
35013929 12/2018
Indice
Informazioni di sicurezza . . . . . . . . . . . . . . . . . . . . . . . .
Informazioni su... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Parte I Bus AS-i . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Capitolo 1 Presentazione generale del bus AS-i . . . . . . . . . . . . . . .
Analisi del bus AS-i . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sommario dei prodotti AS-i del catalogo Schneider . . . . . . . . . . . . . .
Presentazione dei principali elementi costitutivi . . . . . . . . . . . . . . . . .
Esempio di topologia di bus AS-i. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Slave . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Parte II Installazione hardware per alimentatori AS-i e
modulo di interfaccia bus AS-i 140 EIA 921 00. . . . .
Capitolo 2 Modulo di interfaccia bus AS-i: 140 EIA 921 00 . . . . . . .
2.1 Analisi del bus AS-i . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
In breve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.2 Descrizione del modulo 140 EIA 921 00 . . . . . . . . . . . . . . . . . . . . . . .
Descrizione modulo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Architettura del modulo EIA 921 00. . . . . . . . . . . . . . . . . . . . . . . . . . .
Montaggio/installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Collegamenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Visualizzazione degli stati del modulo . . . . . . . . . . . . . . . . . . . . . . . . .
Pannelli di visualizzazione specifici sul modulo 140 EIA 921 00 . . . . .
Caratteristiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Modulo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Corrente di dispersione messa a terra . . . . . . . . . . . . . . . . . . . . . . . .
2.3 Mappatura di ingressi/uscite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ingresso AS-i . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Uscita AS-i. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.4 Diagnostica del bus AS-i . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Introduzione alla diagnostica del bus AS-i. . . . . . . . . . . . . . . . . . . . . .
Commutazione tra le diverse modalità di visualizzazione . . . . . . . . . .
Visualizzazione di slave sul bus AS-i . . . . . . . . . . . . . . . . . . . . . . . . .
Visualizzazione dello stato dei bit di ingresso/uscita di ciascuno slave
2.5 Modalità operativa del modulo Quantum AS-i . . . . . . . . . . . . . . . . . .
Modalità operative . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
35013929 12/2018
5
7
9
11
12
14
15
20
21
25
27
28
28
29
30
33
35
36
39
40
42
43
44
45
46
49
51
52
54
55
56
58
58
3
Capitolo 3 Alimentatori del bus AS-Interface . . . . . . . . . . . . . . . . . . .
3.1 Illustrazione degli alimentatori del bus AS-i . . . . . . . . . . . . . . . . . . . . .
Introduzione generale agli alimentatori del bus AS-i . . . . . . . . . . . . . .
Descrizione fisica del modulo di alimentazione TSX SUP A02 . . . . . .
Descrizione fisica del blocco di alimentazione TSX SUP A05 . . . . . . .
Descrizione fisica della placca di supporto . . . . . . . . . . . . . . . . . . . . .
Catalogo degli alimentatori AS-i. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
AlimentatoreAS-i: specificità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.2 Installazione degli alimentatori del bus AS-i. . . . . . . . . . . . . . . . . . . . .
Dimensioni/Montaggio dell’alimentatore AS-i TSX SUP A02. . . . . . . .
Dimensioni/montaggio dell’alimentatore AS-i TSX SUP A05. . . . . . . .
3.3 Collegamento degli alimentatori AS-i . . . . . . . . . . . . . . . . . . . . . . . . . .
Collegamenti dell'alimentatore TSX SUP A02 . . . . . . . . . . . . . . . . . . .
Collegamenti dell'alimentatore TSX SUP A05 . . . . . . . . . . . . . . . . . . .
Precauzioni generali. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.4 Caratteristiche degli alimentatori del bus AS-i . . . . . . . . . . . . . . . . . . .
Caratteristiche elettriche degli alimentatori del bus AS-i
TSX SUP A02/A05. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Caratteristiche fisiche dell’ambiente. . . . . . . . . . . . . . . . . . . . . . . . . . .
Parte III Configurazione e messa in servizio del software . .
Capitolo 4 Configurazione parametri . . . . . . . . . . . . . . . . . . . . . . . . .
Configurazione di una stazione di I/O Quantum locale . . . . . . . . . . . .
Accesso alla configurazione dei parametri. . . . . . . . . . . . . . . . . . . . . .
Configurazione parametri. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Esempio di configurazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Riavvio del bus ASI dopo un ciclo di avvio/arresto . . . . . . . . . . . . . . .
Indice analitico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
61
62
63
64
65
66
67
68
69
70
73
75
76
78
81
83
84
86
89
91
92
94
95
97
101
103
35013929 12/2018
Informazioni di sicurezza
Informazioni importanti
AVVISO
Leggere attentamente queste istruzioni e osservare l’apparecchiatura per familiarizzare con i suoi
componenti prima di procedere ad attività di installazione, uso, assistenza o manutenzione. I
seguenti messaggi speciali possono comparire in diverse parti della documentazione oppure
sull'apparecchiatura per segnalare rischi o per richiamare l'attenzione su informazioni che
chiariscono o semplificano una procedura.
35013929 12/2018
5
NOTA
Manutenzione, riparazione, installazione e uso delle apparecchiature elettriche si devono affidare
solo a personale qualificato. Schneider Electric non si assume alcuna responsabilità per qualsiasi
conseguenza derivante dall’uso di questo materiale.
Il personale qualificato è in possesso di capacità e conoscenze specifiche sulla costruzione, il
funzionamento e l'installazione di apparecchiature elettriche ed è addestrato sui criteri di sicurezza
da rispettare per poter riconoscere ed evitare le condizioni a rischio.
6
35013929 12/2018
Informazioni su...
In breve
Scopo del documento
Questo documento descrive l'implementazione hardware e software del bus AS-i.
Nota di validità
Questo documento è valido per EcoStruxure™ Control Expert 14.0 o versione successiva.
Le caratteristiche tecniche delle apparecchiature descritte in questo documento sono consultabili
anche online. Per accedere a queste informazioni online:
Passo
Azione
1
Andare alla home page di Schneider Electric www.schneider-electric.com.
2
Nella casella Searchdigitare il riferimento di un prodotto o il nome della gamma del prodotto.
 Non inserire degli spazi vuoti nel riferimento o nella gamma del prodotto.
 Per ottenere informazioni sui moduli di gruppi simili, utilizzare l'asterisco (*)).
3
Se si immette un riferimento, spostarsi sui risultati della ricerca di Product Datasheets e fare clic
sul riferimento desiderato.
Se si immette il nome della gamma del prodotto, spostarsi sui risultati della ricerca di Product
Ranges e fare clic sulla gamma di prodotti desiderata.
4
Se appare più di un riferimento nei risultati della ricerca Products, fare clic sul riferimento
desiderato.
5
A seconda della dimensione dello schermo utilizzato, potrebbe essere necessario fare scorrere
la schermata verso il basso per vedere tutto il datasheet.
6
Per salvare o stampare un data sheet come un file .pdf, fare clic su Download XXX product
datasheet.
Le caratteristiche descritte in questo documento dovrebbero essere uguali a quelle che appaiono
online. In base alla nostra politica di continuo miglioramento, è possibile che il contenuto della
documentazione sia revisionato nel tempo per migliorare la chiarezza e la precisione.
Nell'eventualità in cui si noti una differenza tra il manuale e le informazioni online, fare riferimento
in priorità alle informazioni online.
35013929 12/2018
7
Informazioni relative al prodotto
AVVERTIMENTO
FUNZIONAMENTO NON PREVISTO DELL'APPARECCHIATURA
L'impiego di questo prodotto richiede esperienza di progettazione e programmazione dei sistemi
di controllo. Solo il personale in possesso di tali competenze è autorizzato a programmare,
installare, modificare e utilizzare questo prodotto.
Rispettare la regolamentazione e tutte le norme locali e nazionali sulla sicurezza.
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle
apparecchiature.
8
35013929 12/2018
Quantum con EcoStruxure™ Control Expert
Bus AS-i
35013929 12/2018
Parte I
Bus AS-i
Bus AS-i
35013929 12/2018
9
Bus AS-i
10
35013929 12/2018
Quantum con EcoStruxure™ Control Expert
Presentazione del bus AS-i
35013929 12/2018
Capitolo 1
Presentazione generale del bus AS-i
Presentazione generale del bus AS-i
Contenuto del capitolo
Questo capitolo offre un’introduzione generale bus AS-i.
Contenuto di questo capitolo
Questo capitolo contiene le seguenti sottosezioni:
Argomento
Pagina
Analisi del bus AS-i
12
Sommario dei prodotti AS-i del catalogo Schneider
14
Presentazione dei principali elementi costitutivi
15
Esempio di topologia di bus AS-i
20
Slave
21
35013929 12/2018
11
Presentazione del bus AS-i
Analisi del bus AS-i
Informazioni generali
Il bus AS-i è un bus di campo (livello 0) e può essere utilizzato per collegare sensori e attuatori. In
questo modo è possibile instradare informazioni di tipo "Digitale" tra un master del bus e gli slave
di sensori/attuatori.
AS-i è costituito da tre elementi standard principali:



Un alimentatore dedicato che fornisce una tensione di 30 V DC.
Un master del bus.
Slave (sensori e attuatori).
Tipi principali di sensori/attuatori
1. Sensori/attuatori di comunicazione:
Grazie a una funzione AS-i integrata si collegano direttamente al bus AS-i tramite un ripartitore
passivo o un collegamento a T.
2. Sensori/attuatori IP65 tradizionali:
Si collegano al bus tramite un’interfaccia AS-i (interfaccia del ripartitore attivo o del bus di
ingresso-uscita digitale Telefast IP20). Tali interfacce si utilizzano per collegare sensori e
attuatori standard al bus AS-i e offrono la capacità di dialogo nel bus.
Illustrazione:
12
35013929 12/2018
Presentazione del bus AS-i
Cavo AS-i
Il cavo AS-i è un cavo a due fili che consente le comunicazioni e l'alimentazione ai dispositivi
collegati.
Non è necessario che il cavo sia intrecciato.
La sezione dei fili può essere da 2 x 0,75 mm2, 2 x 1,5 mm2 o 2 x 2,5 mm2, a seconda della corrente
assorbita dai dispositivi.
Topologia e lunghezza massima del bus AS-i
La topologia del bus AS-i è flessibile. Può essere adattata per soddisfare le esigenze dell’utente
(punto a punto, in linea, struttura ad albero, ecc.).
In ogni caso, la lunghezza totale di tutte le diramazioni del bus non deve superare i 100 metri senza
relè.
Durata del ciclo del bus AS-i
Si tratta del tempo di ciclo tra gli slave e il modulo 140 EIA 921 00.
Il sistema AS-i trasmette sempre informazioni della stessa lunghezza per ciascuno slave del bus.
La durata del ciclo del bus AS-i dipende dal numero di slave collegati al bus.
In presenza di 31 slave funzionanti, questo periodo di tempo è al massimo 5 ms.
Affidabilità e flessibilità
L'affidabilità del funzionamento è garantita dal processo di trasmissione utilizzato (modulazione
con codifica e corrente Manchester). Il master controlla la tensione di alimentazione di linea e i dati
inviati. Inoltre, rileva errori di trasmissione e guasti dello slave e invia le informazioni al PLC.
Lo scambio o il collegamento di un nuovo slave durante il funzionamento non disturba le
comunicazioni tra il master e gli altri slave.
35013929 12/2018
13
Presentazione del bus AS-i
Sommario dei prodotti AS-i del catalogo Schneider
Informazioni generali
Elenco non esaustivo di prodotti AS-i del catalogo Schneider:
14
35013929 12/2018
Presentazione del bus AS-i
Presentazione dei principali elementi costitutivi
Cavo
Trasmette dati e fornisce energia. Può essere costituito da:


un cavo piatto AS-i bifilare, non schermato e a inserimento antierrore
oppure da un cavo tondo standard bifilare schermato o non schermato
Illustrazione:
Ripartitori attivi
Interfacce a tenuta IP67 per il collegamento di sensori/attuatori utilizzando connettori M12. Questi
ripartitori si utilizzano per collegare sensori/attuatori "tradizionali" non comunicanti.
Illustrazione:
35013929 12/2018
15
Presentazione del bus AS-i
Ripartitori passivi
Interfacce a tenuta IP67 per il collegamento di sensori/attuatori utilizzando connettori M12. Questi
ripartitori non dispongono di componenti elettronici e pertanto si possono utilizzare per collegare
sensori/attuatori "comunicanti".
Illustrazione:
Interfaccia bus/ingressi-uscite digitali Telefast SB2
Interfaccia a tenuta IP20 con funzione AS-i integrata. Consente il collegamento tramite morsetti a
vite di tutti i tipi di sensori/attuatori "tradizionali" non comunicanti.
Illustrazione:
Attuatori AS-i
Gli starter motori diretti e inversori in mobiletti a tenuta (IP54 e IP65) garantiscono il controllo e la
protezione dei motori elettrici fino a 4 KW a 400 VCA.
Illustrazione:
16
35013929 12/2018
Presentazione del bus AS-i
Sensori AS-i


Rilevatori fotoelettrici:
Garantiscono il rilevamento di oggetti di qualsiasi natura (opachi, riflettenti, ecc.) con 5 sistemi
di base: sbarramento, riflesso, riflesso polarizzato, prossimità e prossimità con cancellazione in
background. Essi offrono un livello di protezione IP67.
Rilevatori di prossimità induttivi:
Rilevano qualsiasi oggetto metallico e forniscono l'informazione alle funzioni di verifica
presenza/assenza di oggetti. Essi offrono un livello di protezione IP67.
Illustrazione:
Dispositivi di dialogo operatore


Finestre a pulsanti:
Costituiscono strumenti di dialogo adattati allo scambio di informazioni tra operatore e
macchina.
Tastiere:
Strumenti di dialogo uomo-macchina con 12 tasti a sfioramento. Le informazioni fornite vengono
codificate in BCD su 4 bit. Offrono un livello di protezione IP65.
Illustrazione:
Elementi di segnalazione

Colonne luminose:
Elementi di segnalazione ottica o sonora
35013929 12/2018
17
Presentazione del bus AS-i
Master del bus
Integrato in una stazione PLC Quantum, il modulo 140 EIA 921 00 (master del bus AS-i) gestisce
la totalità degli scambi di dati sul bus AS-i.
Illustrazione:
Alimentatori AS-i
Alimentatori specifici AS-i, destinati all'alimentazione dei componenti collegati al bus AS-i.
La distribuzione di tale alimentazione utilizza lo stesso supporto utilizzato per lo scambio di dati.
Illustrazione:
18
35013929 12/2018
Presentazione del bus AS-i
Accessori di raccordo e derivazione
È possibile eseguire il collegamento al bus AS-i grazie all'impiego di raccordi a T previsti per
collegamenti su cavo piatto AS-i oppure di derivazioni cavo piatto/cavo tondo.
Illustrazione:
35013929 12/2018
19
Presentazione del bus AS-i
Esempio di topologia di bus AS-i
Informazioni generali
Illustrazione:
20
35013929 12/2018
Presentazione del bus AS-i
Slave
In breve
Il bus AS-i si utilizza per interconnettere 31 apparecchiature di indirizzi standard.
Ciascuno slave di indirizzi standard dispone di:



4 bit di ingresso
4 bit di uscita
4 bit di parametro
Il bus AS-i può gestire fino a 124 uscite e 124 ingressi degli slave di indirizzi standard.
Ciascuno slave dispone di un proprio indirizzo e di un profilo (definisce lo scambio di variabili).
Struttura
AS-i è un sistema in cui la gestione degli scambi è garantito da un solo master che richiama in
successione, mediante la scansione del bus, ciascuno slave rilevato e rimane in attesa di una
risposta.
Il frame di comunicazione seriale trasmette:


4 bit di dati (da D0 a D3), che sono l’immagine di ingressi o uscite in base al tipo di interfaccia.
4 bit di parametro (da P0 a P3), utilizzati per impostare le modalità operative dell’interfaccia.
I bit da P0 a P3 si utilizzano per apparecchiature "intelligenti", compreso AS-i ASIC (circuito
integrato specifico). L’operazione può essere modificata quando è in funzione.
L’indirizzo dello slave è codificato su 5 bit.
Alla richiesta del master AS-i, le uscite sono impostate e gli ingressi delle apparecchiature AS-i
sono inviate nella risposta dello slave.
35013929 12/2018
21
Presentazione del bus AS-i
Illustrazione della struttura
La figura seguente mostra la struttura di uno slave standard.
Descrizione degli elementi costitutivi
La tabella seguente riporta i diversi elementi che costituiscono la struttura di uno slave di indirizzi
standard.
Indirizzo
Elemento
Descrizione
1
Dati di ingresso/uscita
I dati di ingresso sono memorizzati dallo slave e resi disponibili
per il master AS-i.
I dati di uscita sono aggiornati dal modulo master.
2
Parametri
I parametri si utilizzano per controllare e cambiare le modalità
operative interne nel sensore o nell’attuatore.
3
Configurazione/Identificazione
4
Indirizzo
Questo campo contiene:
 Il codice che corrisponde alla configurazione I/O
 I codici di identificazione dello slave (ID, ID1, ID2)
Indirizzo fisico dello slave.
Nota: I parametri operativi, l’indirizzo, i dati di configurazione e identificazione sono salvati in una memoria
non volatile.
22
35013929 12/2018
Presentazione del bus AS-i
Indirizzo slave
Ciascuno slave collegato al bus AS-i deve disporre di un indirizzo compreso tra 1 e 31 (codificato
su 5 bit).
Gli slave forniti in dotazione dispongono dell’indirizzo 0 (l’indirizzo dello slave è memorizzato in un
formato non volatile).
Gli indirizzi sono programmati utilizzando un terminale specifico per l’indirizzo, XZMC11.
NOTA: quando si sostituisce uno slave guasto il cui indirizzo è stato impostato, l’indirizzo dello
slave da sostituire può essere aggiornato automaticamente.
Identificazione di slave
tutte le apparecchiature slave collegate al bus AS-i sono identificate da:


Un codice I/O (codice di distribuzione di ingresso/uscita)
Un codice di identificazione, che completa l’identificazione funzionale dello slave.
Queste identificazioni consentono al master AS-i di riconoscere la configurazione che è presente
sul bus.
Questi diversi profili sono stati sviluppati dall’associazione AS-i. Si utilizzano per distinguere tra
moduli di ingresso, uscita e misti, famiglie di apparecchiature "intelligenti", ecc.
35013929 12/2018
23
Presentazione del bus AS-i
24
35013929 12/2018
Quantum con EcoStruxure™ Control Expert
35013929 12/2018
Parte II
Installazione hardware per alimentatori AS-i e modulo di interfaccia bus AS-i 140 EIA 921 00
Installazione hardware per alimentatori AS-i e modulo di
interfaccia bus AS-i 140 EIA 921 00
Scopo di questa sezione
Questa sezione descrive l’installazione hardware di alimentatori AS-i e del modulo di interfaccia
master del bus AS-i 140 EIA 921 00.
Contenuto di questa parte
Questa parte contiene i seguenti capitoli:
Capitolo
35013929 12/2018
Titolo del capitolo
Pagina
2
Modulo di interfaccia bus AS-i: 140 EIA 921 00
27
3
Alimentatori del bus AS-Interface
61
25
26
35013929 12/2018
Quantum con EcoStruxure™ Control Expert
140 EIA 921 00
35013929 12/2018
Capitolo 2
Modulo di interfaccia bus AS-i: 140 EIA 921 00
Modulo di interfaccia bus AS-i: 140 EIA 921 00
Argomento del capitolo
Questa sezione descrive solo l’installazione hardware del modulo di interfaccia master del bus ASi 140 EIA 921 00 su un PLC Quantum.
Contenuto di questo capitolo
Questo capitolo contiene le seguenti sezioni:
Sezione
Argomento
Pagina
2.1
Analisi del bus AS-i
28
2.2
Descrizione del modulo 140 EIA 921 00
29
2.3
Mappatura di ingressi/uscite
45
2.4
Diagnostica del bus AS-i
51
2.5
Modalità operativa del modulo Quantum AS-i
58
35013929 12/2018
27
140 EIA 921 00
Sezione 2.1
Analisi del bus AS-i
Analisi del bus AS-i
In breve
Master del bus
Integrato in una stazione PLC Quantum, il modulo 140 EIA 921 00 (master del bus AS-i) gestisce
la totalità degli scambi di dati sul bus AS-i.
Esempio
La figura seguente fornisce una panoramica della topologia di bus AS-i in cui è possibile integrare
il modulo 140 EIA 921 00.
28
35013929 12/2018
140 EIA 921 00
Sezione 2.2
Descrizione del modulo 140 EIA 921 00
Descrizione del modulo 140 EIA 921 00
Contenuto di questa sezione
Questa sezione descrive l’installazione hardware e le caratteristiche del modulo 140 EIA 921 00.
Contenuto di questa sezione
Questa sezione contiene le seguenti sottosezioni:
Argomento
Pagina
Descrizione modulo
30
Architettura del modulo EIA 921 00
33
Montaggio/installazione
35
Collegamenti
36
Visualizzazione degli stati del modulo
39
Pannelli di visualizzazione specifici sul modulo 140 EIA 921 00
40
Caratteristiche tecniche
42
Modulo
43
Corrente di dispersione messa a terra
44
35013929 12/2018
29
140 EIA 921 00
Descrizione modulo
Introduzione
Il modulo master AS-i Quantum garantisce la comunicazione AS-i tra il modulo bus master e gli
slave del sensore/attuatore. Un modulo master può controllare 31 slave. In un singolo sistema di
controllo possono essere utilizzati più moduli master.
NOTA: questo modulo non è disponibile per l'uso diretto dei moduli slave analogici (profilo 7.1, 7.2,
7.3, 7.4) in un bus AS-i.
Caratteristiche generali

















30
Un canale AS-i per modulo
Interfaccia mappa degli I/O con controller mappato direttamente sui riferimenti 4x e 3x
Schermate di zoom sui parametri del modulo per le modalità operative del canale AS-i
Attivazione e disattivazione della modalità di configurazione
Indirizzamento automatico dello slave 0
Scelta dello stato di Timeout (Posizione di sicurezza a Zero o Mantieni ultimo valore)
Rack di I/O distribuiti Quantum supportati in locale e in remoto
Protetto contro l'inversione di polarità degli ingressi del bus AS-i
Struttura MHS 80C154 a 24Mhz
Autotest interno
Circuito di protezione per la sostituzione a caldo, tutte le altre operazioni sul bus AS-i possono
essere effettuate con l'alimentatore acceso (PLV)
Uso del cavo AS-i standard o cavo rotondo con schermatura
Cavo di connessione con sezione da 0,75 mm a 2,5 mm sul connettore AS-i
Facilità di scollegamento dal bus
Efficienza massima sui 5 volt - 350mA
Diagnostica locale con matrice a LED e pulsanti integrati
In un singolo sistema di controllo possono essere presenti più moduli master.
35013929 12/2018
140 EIA 921 00
Vista anteriore
Il modulo 140 EIA 921 00 è un modulo dal formato standard.
Illustrazione:
35013929 12/2018
31
140 EIA 921 00
Legenda
La seguente tabella fornisce una descrizione delle funzioni dei LED dell'apparecchiatura.
Elemento
Descrizione
1
Pannello di visualizzazione che comprende 3 spie di indicazione dello stato (LED) per mostrare
le modalità operative del modulo:
 B (verde, 1 LED): quando è acceso, indica lo scambio di dati tra il modulo e lo slave.
 Attivo (verde, 2 LED): quando è acceso, indica che l'adattatore di derivazione locale CPU,
RIO o DIO sta svolgendo operazioni sul modulo AS-i.
 F (rosso, 1 LED): quando è continuamente acceso indica un errore del modulo. Il lampeggio
indica un errore I/O esterno (può indicare lo slave con l'indirizzo 0 o un errore di
configurazione del bus AS-i.
32
2
Pannello di visualizzazione di 32 indicatori (0 - 31, verde) per la diagnostica del bus AS-i e la
visualizzazione dello stato di ogni slave collegato al bus.
3
AS-i (rosso): quando è ON indica un'alimentazione non adeguata della linea AS-i. Il lampeggio
indica l'attivazione dell'indirizzamento automatico e che uno slave è stato inserito ma non
collegato. Quando è OFF indica il funzionamento normale del modulo.
4
SLV/BUS (verde): Quando è ON indica che i LED 0-31 sono nella modalità di visualizzazione
BUS. Visualizza gli slave sul bus.
5
Stato I/O (verde): quando è ON indica che i LED 0-31 sono nella modalità di visualizzazione
SLV. Visualizza lo stato di uno slave selezionato.
6
Modalità (pulsante): fornisce la diagnostica locale del bus AS-i. Premere questo pulsante per
più di 1 s per modificare la modalità. Nella modalità slave usare il pulsante Indirizzo per far
scorrere i 32 indirizzi.
7
Indirizzo (pulsante): premendo per meno di 1 s questo pulsante (nella modalità slave) si può
scorrere tra gli slave. Premere questo pulsante per più di 1 s per invertire la direzione dello
scorrimento.
8
Connettore del cavo del canale AS-i: collega il modulo al cavo AS-i e all'alimentazione AS-i.
35013929 12/2018
140 EIA 921 00
Architettura del modulo EIA 921 00
In breve
Il modulo EIA 921 00 funziona in base alla modalità master/slave. Solo il master controlla gli
scambi nel bus.
Lo standard AS-i imposta diversi livelli operativi offerti dal master:



Profili M0 e M0e - Master minimo: solo il master propone la configurazione di slave collegati al
bus all’accensione e gli scambi di ingresso/uscita.
Profili M1 e M1e - Master completo: questi profili comprendono tutte le funzioni operative
impostate dallo standard AS-i.
Profili M2 e M2e - Master ridotto: questi profili corrispondono alle funzioni operative del profilo
M0 con un’opzione di parametro slave.
I profili master indicati con "e" supportano profili estesi.
NOTA: il modulo EIA 921 00 corrisponde al profilo M2.
Illustrazione dell’architettura
La figura seguente mostra l’architettura del modulo EIA 921 00.
35013929 12/2018
33
140 EIA 921 00
Descrizione degli elementi costitutivi
La tabella seguente descrive i diversi elementi che costituiscono l’architettura del modulo.
34
Indirizzo
Elemento
Descrizione
1
Dati di I/O
Immagini che mostrano gli ingressi e le uscite del bus AS-i.
2
Parametri
Immagine che mostra i parametri di tutti gli slave.
3
Configurazione/
Identificazione
Il campo contiene tutti i codici di I/O e i codici di identificazione di
tutti gli slave rilevati.
4
LDS
Elenco di tutti gli slave rilevati nel bus.
5
LAS
Elenco di tutti gli slave attivi nel bus.
35013929 12/2018
140 EIA 921 00
Montaggio/installazione
Informazioni generali
Il modulo 140 EIA 921 00 è compatibile con i telai di I/O Quantum locali e remoti.
La procedura di montaggio e smontaggio è identica alla procedura di montaggio e di smontaggio
degli altri moduli.
Esempio di montaggio di un modulo 140 EIA 921 00:
NOTA: il modulo può essere montato e rimosso con PLC e bus AS-i accesi.
Numero di moduli AS-i per PLC
Il modulo master AS-i I/O Quantum è ideato per consentire l'utilizzo di più moduli master in uno
stesso sistema di comando. Ogni modulo master può comandare fino a 31 sensori/attuatori che
possono essere posizionati nel processore locale, in un'apparecchiatura RIO o in una stazione di
I/O DIO.
Tipo di stazione di I/O
Numero max. di moduli AS-i
Locale
nessuna limitazione
Remoto per stazione di I/O
4
Remoto per stazione di I/O
2
35013929 12/2018
35
140 EIA 921 00
Collegamenti
Cavo del bus AS-i
I cavi del bus AS-i trasmettono i segnali e alimentano i sensori e gli attuatori collegati al bus con
30 Vcc.
Tipi di cavi AS-i:
Tipo di cavo
Specifiche
Cavo piatto AS-i polarizzato
Colore: giallo. Sezione
trasversale del cavo: 1,5 mm2
Cavo tondo standard
Sezione trasversale del cavo:
1,5 mm2 o 2,5 mm2
Illustrazione
Cavo consigliato: Codice prodotto H05VV-F2x1.5, conforme alla norma DIN VDE 0281. Sezione
trasversale del cavo: 1,5 mm2.
Instradamento dei cavi
Il cavo AS-i e i cavi di alimentazione dotati di livelli di corrente elevati devono trovarsi in canaline
separate, protette da una griglia di metallo.
Quando si utilizza un instradamento condiviso per i cavi di controllo è essenziale che le
connessioni su tali collegamenti di controllo siano conformi alle norme della tecnologia (ad es.,
diodo a scarica o limitatori sui terminali di elementi autoinduttivi, ecc.).
36
35013929 12/2018
140 EIA 921 00
Connettore
Una serie (connettore + coperchio) è fornita in dotazione con il modulo, utilizzato per collegare il
modulo al bus AS-i. Questo connettore deve essere collegato la cavo del bus AS-i e montato
dall’utente secondo la procedura descritta di seguito.
Illustrazione:
Collegamento di un modulo a un bus
per collegare un modulo al bus, seguire la procedura descritta di seguito:
Passo
1
Azione
Collegare 2 fili del cavo AS-i al connettore, prestando attenzione alle polarità:
Nel caso in cui si utilizzi un cavo schermato, esso deve essere collegato al
terminale centrale.
2
35013929 12/2018
Montare il connettore sul relativo coperchio e fissarvi il cavo:
37
140 EIA 921 00
Passo
38
Azione
3
Fare clic sulla chiusura a scatto:
4
Montare l'unità assemblata sul modulo:
35013929 12/2018
140 EIA 921 00
Visualizzazione degli stati del modulo
Display di stato
Lo stato del modulo è visualizzato dai display di stato B, Attivo, F.
Stati LED:
LED
Acceso
Lampeggiante
Spento
B (verde)
-----
Indica lo scambio di dati tra
il modulo e lo slave.
Nessuno scambio di
dati.
Attivo
(verde)
Indica che il modulo AS-i è
gestito dalla scheda di
espansione locale CPU,
RIO o DIO.
-----
Modulo AS-i non attivo.
F (rosso)
Indica un errore interno al
modulo.
Indica un errore I/O esterno Nessun errore del
(può indicare un errore sullo modulo presente.
slave con l'indirizzo 0 o un
errore nella configurazione
del bus AS-i).
35013929 12/2018
39
140 EIA 921 00
Pannelli di visualizzazione specifici sul modulo 140 EIA 921 00
Informazioni generali
3 LED: AS-i, SLV / bus e stato I/O visualizzano informazioni specifiche sul modulo 140 EIA 921 00.
Vista dei 3 LED:
Stato del LED AS-i
Questo LED visualizza lo stato del bus AS-i.
Display del modulo
40
Stato del display
Significato
LED AS-i acceso
Guasto all'alimentatore sul bus AS-i
LED AS-i lampeggiante
Indirizzamento automatico attivato e uno
slave inserito ma non collegato
LED AS-i spento
Funzionamento normale del modulo.
35013929 12/2018
140 EIA 921 00
LED I/O e bus
Questi due LED indicano la modalità di visualizzazione selezionata:


Modalità di visualizzazione bus
Modalità di visualizzazione slave
Display del modulo
35013929 12/2018
Stato del LED
Significato
SLV / BUS LED acceso
Stato I/O LED spento
Il pannello di visualizzazione a 32 LED
posizionato sulla parte anteriore del
modulo è impostato sulla modalità di
visualizzazioneBUS e visualizza tutti gli
slave presenti nel bus.
SLV / BUS LED spento
Stato I/O LED spento
Il pannello di visualizzazione a 32 LED
posizionato sulla parte anteriore del
modulo è impostato sulla modalità di
visualizzazione Slave (SLV) e visualizza
l’indirizzo dello slave selezionato.
SLV / BUS LED spento
Stato I/O LED acceso
Il pannello di visualizzazione a 32 LED
posizionato sulla parte anteriore del
modulo è impostato sulla modalità Slave
(SLV) e visualizza lo stato dei bit di
ingresso/uscita (Stato I/O) di uno slave
selezionato.
41
140 EIA 921 00
Caratteristiche tecniche
Bus AS-i
Caratteristica
Valore
Tempo di ciclo massimo del bus AS-i
5 ms
Numero massimo di slave sul bus AS-i
31
Lunghezza massima del bus AS-i (tutte le
diramazioni insieme senza ripetitore)
100 metri
Numero massimo di ingressi/uscite
124 ingressi/124 uscite
Tensione nominale d'alimentazione del bus AS-i
30 VCC
Modulo 140 EIA 921 00
42
Caratteristica
Valore
Calcolo del tempo di scansione AS-i per n slave
(funzionamento normale)
156 μs x (n+2) se n < 31
156 μs x (n+1) se n = 31
Corrente consumata su 5 V PLC:
185 mA tipico/250 mA massimo
Corrente utilizzata su 30 V AS-i
105 mA tipico/120 mA massimo
Protezione contro inversione della polarità sugli
ingressi bus AS-i
Sì
Grado di protezione
IP20
Temperatura di funzionamento
da 0 a 60 gradi Celsius
Profilo master AS-i
M2
Norme e condizioni di servizio
In conformità con quelle dei PLC
Quantum
35013929 12/2018
140 EIA 921 00
Modulo
Piattaforma




Piattaforma hardware MHS 80C154
Utilizza la libreria di funzioni AS-i standard
Tutte le funzioni di scambio dati e di gestione AS-i sono racchiuse in un controller
programmabile integrato (PIC, Programmable Integrated Controller)
Informazioni a livello di modulo, come stato e comando
Definizione dell'interfaccia firmware
Configurazione del modulo AS-i:



2 parole per la lista degli slave progettati (LPS) dal PLC
16 parole per il profilo slave (codici ID e IO) inviato dal PLC
8 parole per i parametri slave
Ingresso e uscita modulo AS-i
Dal modulo al PLC:
8 parole per i dati in ingresso dal bus AS-i
 2 parole per la lista degli slave attivati (LAS)
 2 parole per la lista degli slave rilevati (LDS)
 1 parola per le informazioni di stato

Dal PLC al modulo:
8 parole per i dati in uscita verso il bus AS-i
 1 parola per il controllo

35013929 12/2018
43
140 EIA 921 00
Corrente di dispersione messa a terra
Installazione del modulo BMX EIA 0100
Quando si installa il modulo, assicurarsi di:
collegare la massa del PLC alla messa a terra
 serrare la vite di sicurezza per assicurarsi che il modulo sia fissato correttamente al rack.
 usare un alimentatore AS-Interface con tensione SELV (Safety Extra Low Voltage), con una
tensione nominale di 30 VDC
 posizionare a monte un dispositivo di rilevamento di errore di messa a terra dell'alimentatore
AC, collegato ai PLC, che scolleghi questa sorgente di alimentazione quando è rilevata una
corrente di dispersione a terra
 assicurarsi, per i PLC collegati a una sorgente di alimentazione DC, che l'alimentatore
posizionato a monte dei PLC disponga di tensione SELV
 usare solo prodotti certificati AS-Interface sul bus

PERICOLO
RISCHIO DI SHOCK ELETTRICO, ESPLOSIONE E ARCO ELETTRICO
Seguire le istruzioni per la messa a terra del modulo.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
44
35013929 12/2018
140 EIA 921 00
Sezione 2.3
Mappatura di ingressi/uscite
Mappatura di ingressi/uscite
Scopo
Questa sezione spiega la mappatura degli I/O di Quantum.
Contenuto di questa sezione
Questa sezione contiene le seguenti sottosezioni:
Argomento
Pagina
Ingresso AS-i
46
Uscita AS-i
49
35013929 12/2018
45
140 EIA 921 00
Ingresso AS-i
Ingressi
Il modulo 140 EIA 921 00 gestisce fino a 31 slave. Ciascuno slave ha 4 ingressi. I 124 ingressi
sono assegnati come 8 parole.
Parole da 1 a 8 - Ingresso del bus AS-i
Le parole da 1 a 8 riflettono gli stati di ingresso dei 31 slave. I bit da D3 a D0 corrispondono ai bit
di dati di ingresso di ogni slave.
Distribuzione
Byte più significativo
Bit di parola
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
0
Ingresso
slave
D3
D2
D1
D0
D3
D2
D1
D0
D3
D2
D1
D0
D3
D2
D1
D0
Parola 1
Byte meno significativo
Slave 3
Slave 2
Slave 1
Non utilizzato
Parola 2
Slave 7
Slave 6
Slave 5
Slave 4
Parola 3
Slave 11
Slave 10
Slave 9
Slave 8
Parola 4
Slave 15
Slave 14
Slave 13
Slave 12
Parola 5
Slave 19
Slave 18
Slave 17
Slave 16
Parola 6
Slave 23
Slave 22
Slave 21
Slave 19
Parola 7
Slave 27
Slave 26
Slave 25
Slave 24
Parola 8
Slave 31
Slave 30
Slave 29
Slave 28
Parole da 9 a 10 - Slave attivi (LAS)
Le parole da 9 a 10 mostrano gli slave attivi. Il valore di bit "1" indica che lo slave è attivo.
Parole
Byte più significativo
Bit di parola
15
14
13
12
11
10
9
Byte meno significativo
Parola 9
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
0
Parola 10
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
8
7
6
5
4
3
2
1
0
Parole da 11 a 12 - Slave rilevati (LDS)
Le parole da 11 a 12 mostrano gli slave rilevati sul bus. Il valore di bit "1" indica che è stato rilevato
uno slave.
Parole
Byte più significativo
Bit di parola
15
14
13
12
11
10
9
Parola 11
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
0
Parola 12
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
46
Byte meno significativo
8
7
6
5
4
3
2
1
0
35013929 12/2018
140 EIA 921 00
Parola 13 - Parola di stato
La parola 13 contiene informazioni sullo stato.
Parole
Byte più significativo
Parola 13
D15
D14 D13 D12
Byte meno significativo
D11 D10 D9
D8
D7
D6
D5
D4
D3
D2
D1
D0
D0 - Configurazione OK sul bus AS-i (le configurazioni software e fisica sono identiche):
1 - OK
0 = NOK
D1 = Presenza di slave con indirizzo 0:
1 = presente
0 = non presente
D2 = Indirizzo automatico disponibile:
1 = disponibile
0 = non disponibile
D3 - Indirizzamento automatico attivo:
1 = assegnazione indirizzo automatico possibile
0 = impossibile
D4 - Modalità operativa:
1 = modalità protetta AS-i
0 = modalità di configurazione AS-i
D5 - Funzionamento normale attivo:
1 = attivo
0 = inattivo
D6 - Assenza alimentazione AS-i:
1 = errore alimentazione AS-i
0= alimentazione AS-i corretta
D7 - Offline ricevuto:
1 = bus AS-i in modalità Offline
0 = bus AS-i in modalità diversa da Offline
35013929 12/2018
47
140 EIA 921 00
D8 - Diagnostica del modulo:
1 = Modalità bloccata
0 = Scambio dati attivo
Per riattivare il modulo è necessario impostare il bit D2 della parola da 9 a 0 (parola di controllo
dell’uscita AS-i), quindi a 1. Se il modulo funziona correttamente quando il bit D2 della parola 9 è
impostato a 1 (parola di controllo dell’uscita AS-i), il bit D8 della parola 13 (parola di stato
dell'ingresso AS-i) deve essere impostato a 0.
48
35013929 12/2018
140 EIA 921 00
Uscita AS-i
Uscite
Il modulo 140 EIA 921 supporta un massimo di 31 slave con 4 uscite ciascuno. Le 124 uscite sono
mappate in 8 parole.
Parole 1 ... 8 – Uscite bus AS-i
Le parole 1 ... 8 contengono lo stato dell'uscita AS-i. I bit D3 ... D0 sono i bit dati di uscita di
ciascuno slave.
Distribuzione
Byte più significativo
Bit di parola
15
14
13
12
11
10
9
8
7
6
Uscita slave
D3
D2
D1
D0
D3
D2
D1
D0
D3
D2
Parola 1
Byte meno significativo
Slave 3
Slave 2
5
4
3
D1
D0
D3
Slave 1
2
1
0
D2
D1
D0
Non utilizzata
Parola 2
Slave 7
Slave 6
Slave 5
Slave 4
Parola 3
Slave 11
Slave 10
Slave 9
Slave 8
Parola 4
Slave 15
Slave 14
Slave 13
Slave 12
Parola 5
Slave 19
Slave 18
Slave 17
Slave 16
Parola 6
Slave 23
Slave 22
Slave 21
Slave 19
Parola 7
Slave 27
Slave 26
Slave 25
Slave 24
Parola 8
Slave 31
Slave 30
Slave 29
Slave 28
Parola 9 – Parola di controllo
La parola 9 contiene le informazioni di controllo.
Parole
Byte più significativo
Parola 13
-
-
-
-
Byte meno significativo
-
-
-
-
-
-
-
-
D3
D2
D1
D0
D0 - non utilizzato
D1 - Imposta modalità offline
1 = Imposta il bus AS-i alla modalità offline: interrompe le comunicazioni sul bus AS-i
(tutti gli ingressi e le uscite vengono impostati a 0)
0 = Imposta il bus AS-i alla modalità online
D2 - Imposta lo scambio dati ad attivo
1 = Scambio di dati sul bus AS-i
0 = Interrompe lo scambio dati sul bus AS-i
(tutti gli ingressi e le uscite mantengono il loro stato attuale)
35013929 12/2018
49
140 EIA 921 00
D3 - Modalità operativa
1 = Modalità di configurazione
0 = Modalità protetta
Bit (4 ... 15) - non utilizzati
50
35013929 12/2018
140 EIA 921 00
Sezione 2.4
Diagnostica del bus AS-i
Diagnostica del bus AS-i
Contenuto di questa sezione
Questa sezione descrive la modalità di diagnostica eseguita dal modulo 140 EIA 921 00.
Contenuto di questa sezione
Questa sezione contiene le seguenti sottosezioni:
Argomento
Pagina
Introduzione alla diagnostica del bus AS-i
52
Commutazione tra le diverse modalità di visualizzazione
54
Visualizzazione di slave sul bus AS-i
55
Visualizzazione dello stato dei bit di ingresso/uscita di ciascuno slave
56
35013929 12/2018
51
140 EIA 921 00
Introduzione alla diagnostica del bus AS-i
Informazioni generali
Il pannello di visualizzazione del modulo si utilizza per:


Visualizzare la presenza di ciascuno slave sul bus AS-i (modalità Bus)
Visualizzare lo stato dei bit di ingresso/uscita di ciascuno slave presente sul bus (modalità slave
"SLV")
È possibile accedere a queste modalità mediante una combinazione di azioni sui pulsanti
"Modalità" e "Indirizzo" del modulo 140 EIA 921 00.
Illustrazione:
52
35013929 12/2018
140 EIA 921 00
Modalità di visualizzazione
La seguente tabella descrive le 2 modalità di visualizzazione del modulo:
Modalità Bus
Modalità slave (SLV)
Vista dell’immagine del bus
Vista dell’indirizzo slave
AS-i. Ciascun LED 1-31
selezionato.
corrisponde a un indirizzo
 LED acceso: numero dello
slave sul bus.
slave selezionato.
 LED acceso: lo slave è
presente.
 LED lampeggiante: slave
proiettato e non rilevato,
non proiettato e rilevato o
proiettato, rilevato ma non
attivato (codice I/O o profilo
scorretto).
 LED spento: slave non
proiettato e non rilevato.
Vista dello stato dei bit di
ingresso/uscita dello slave
selezionato.
 I LED da 0 a 3 visualizzano
lo stato dei bit di ingresso.
 I LED da 4 a 7 visualizzano
lo stato dei bit di uscita.
 LED acceso: bit nello stato 1.
 LED spento: bit nello stato 0
o non significativo.
Illustrazione:
Illustrazione:
Illustrazione:
La modalità di visualizzazione
è indicata dal LED "SLV /
BUS" acceso e dal LED
"Stato I/O" spento.
La modalità di visualizzazione
è indicata dai LED "SLV /
BUS" e "Stato I/O" spenti.
La modalità di visualizzazione è
indicata dal LED "SLV / BUS"
spento e dal LED "Stato I/O"
acceso.
35013929 12/2018
53
140 EIA 921 00
Commutazione tra le diverse modalità di visualizzazione
Illustrazione
La figura mostra come eseguire la commutazione tra le diverse modalità di visualizzazione:
54
35013929 12/2018
140 EIA 921 00
Visualizzazione di slave sul bus AS-i
Informazioni generali
questa modalità viene visualizzata per impostazione predefinita all'accensione del modulo e si
utilizza per visualizzare:



Presenza di slave (LED sempre acceso)
Slave non proiettato e non rilevato (LED spento)
Slave proiettato e non rilevato, non proiettato e rilevato o proiettato, rilevato ma non attivato
(LED lampeggiante)
Illustrazione:
L’immagine della rete AS-i viene visualizzata sull’intero pannello di visualizzazione. Ciascun LED
rappresenta un indirizzo slave del bus AS-i.
35013929 12/2018
55
140 EIA 921 00
Visualizzazione dello stato dei bit di ingresso/uscita di ciascuno slave
Informazioni generali
In questa modalità (slave "SLV"), il pannello di visualizzazione si utilizza per visualizzare lo stato
dei bit di ingresso/uscita di ciascuno slave presente sul bus.
Procedura da seguire
Per accedere allo stato dei bit di ingresso/uscita di uno slave dalla modalità BUS, procedere come
segue:
Ordine
Azione
Risultato
1
Premere il pulsante Modalità per più di un Il display passa alla modalità slave
secondo
"SLV".
2
Premere rapidamente il pulsante Indirizzo Il display dell’indirizzo dello slave
aumenta da 1 a 31.
3
Premere il pulsante Indirizzo per più di un
secondo
4
Premere rapidamente il pulsante Indirizzo Il display dell’indirizzo dello slave
diminuisce da 31 a 1.
5
Premere il pulsante Modalità per più di un Il display passa alla modalità dello stato
secondo
del bit di ingresso/uscita.
 I LED da 0 a 3 visualizzano lo stato
dei bit di ingresso dello slave
selezionato.
 I LED da 4 a 7 visualizzano lo stato
dei bit di uscita dello slave
selezionato.
La direzione della scansione
dell’indirizzo dello slave si inverte.
LED acceso = bit a 1
LED spento = bit a 0 o nessun ingresso
o uscita
6
56
Premere il pulsante Modalità per più di un Il display passa alla modalità Bus.
secondo
35013929 12/2018
140 EIA 921 00
Illustrazione
35013929 12/2018
57
140 EIA 921 00
Sezione 2.5
Modalità operativa del modulo Quantum AS-i
Modalità operativa del modulo Quantum AS-i
Modalità operative
Posizione di sicurezza delle uscite
Quando la CPU passa a STOP:


con l'opzione di posizione di sicurezza (fallback) a 0, le uscite vengono forzate a 0 se si
interrompe la comunicazione sul modulo
con l'opzione Mantieni ultimo valore, lo stato delle uscite viene mantenuto se si interrompe la
comunicazione con il dispositivo
Indirizzamento automatico degli slave
Quando si seleziona questa opzione nella configurazione del modulo, uno slave difettoso può
essere sostituito con uno slave dello stesso tipo senza arrestare il bus AS-i e senza effettuare
operazioni speciali.
Se lo slave di sostituzione è programmato con lo stesso indirizzo e ha lo stesso profilo dello slave
precedente, verrà inserito automaticamente nell'elenco degli slave rilevati e attivati. In caso
contrario, l'indicatore AS-i lampeggia.
Se il nuovo slave non è formattato (indirizzo 0, nuovo slave) e ha lo stesso profilo, lo slave prenderà
automaticamente l'indirizzo dello slave sostituito e apparirà nella lista degli slave rilevati e nella
lista degli slave attivi. In caso contrario, l'indicatore AS-i lampeggia. Queste operazioni sono
possibili solo se un singolo slave nella configurazione è difettoso.
Guasto del processore
Se la comunicazione con il processore viene interrotta, il modulo passa in posizione di
SICUREZZA.
Cause delle interruzioni della comunicazione:


scatto del watchdog LMS se il modulo Quantum AS-i è posizionato nel rack principale
disconnessione del cavo del sistema remoto o distribuito dei rack di I/O Quantum
Guasto del modulo
In presenza di errore grave (componente difettoso, ecc.) all'interno del modulo, la comunicazione
con la CPU e il bus AS-i viene interrotta. Lo stesso comportamento si verifica quando un modulo
viene rimosso sotto tensione.
58
35013929 12/2018
140 EIA 921 00
Rimozione del modulo sotto tensione: Funzione di sostituzione a caldo (Hot Swap)
Quando il modulo viene rimosso sotto tensione, la comunicazione con la CPU si interrompe e il
processore indica un errore del modulo.
Anche la comunicazione sul bus AS-i viene interrotta. In questo caso, gli slave che dispongono di
un watchdog impostano le uscite nello stato richiesto. Tutti gli altri rimangono nella stessa
posizione e non possono essere impostati a 0 a causa del modulo che non può più comunicare.
Inserimento del modulo sotto tensione
Dopo l'accensione, il modulo Quantum AS-i attende di ricevere la configurazione dal processore o
che venga premuto il pulsante della modalità, altrimenti rimane nello stato di stop.
Guasto dell'alimentatore AS-i
Quando si verifica un guasto al modulo alimentatore AS-i, la comunicazione si interrompe e:


le uscite degli slave che dispongono di watchdog sono impostate allo stato richiesto, tranne se
lo slave viene alimentato dal dispositivo AS-i
gli ingressi degli slave passano a 0 come risultato della perdita dell'alimentazione
L'accensione dell'indicatore AS-i indica la presenza di questo errore.
Interruzione del cavo AS-i
Se il cavo è interrotto, possono verificarsi diverse condizioni:



il cavo è interrotto all'uscita del modulo: il comportamento è analogo a quello che si verifica in
presenza di un'interruzione dell'alimentazione, con sparizione di tutti gli slave e indicazione di
un errore di alimentazione
il cavo è interrotto oltre il modulo Quantum AS-i e il gruppo di alimentazione AS-i: tutti gli slave
scompaiono e non vi è indicazione di un errore di alimentazione
il cavo è interrotto oltre il modulo Quantum AS-i e il gruppo di alimentazione AS-i e oltre un certo
numero di slave. Gli slave posizionati oltre l'interruzione scompaiono dalla lista e non vi è alcuna
indicazione di un un errore di alimentazione.
35013929 12/2018
59
140 EIA 921 00
Azioni consigliate per l'alimentatore ausiliario 24 V
Se gli slave stanno utilizzando un'alimentazione ausiliaria a 24 V, il modulo Quantum AS-i non
gestisce la scomparsa di questo alimentatore. I dati relativi alla scomparsa di questo alimentatore
possono essere ritrasmessi con un ingresso a 24V.
AVVERTIMENTO
FUNZIONAMENTO ANOMALO DEL SISTEMA - INDIRIZZAMENTO MULTIPLO
Quando si collegano uno o più slave, non assegnare un indirizzo che è già utilizzato da uno slave
sul bus.
Se viene assegnato lo stesso indirizzo a due slave può verificarsi quanto segue:


I due slave che hanno lo stesso indirizzo possono avere anche lo stesso profilo e gestire I/O
identici. In questo caso il master del bus AS-i non rileva alcun errore.
I due slave che hanno lo stesso indirizzo gestiscono I/O diversi. Il master del bus AS-i può
rilevare un errore di trasmissione quando accede agli I/O di uno dei due slave.
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle
apparecchiature.
60
35013929 12/2018
Quantum con EcoStruxure™ Control Expert
Alimentatori AS-Interface
35013929 12/2018
Capitolo 3
Alimentatori del bus AS-Interface
Alimentatori del bus AS-Interface
Scopo del capitolo
Questo capitolo presenta gli alimentatori del bus AS-Interface.
Contenuto di questo capitolo
Questo capitolo contiene le seguenti sezioni:
Sezione
Argomento
Pagina
3.1
Illustrazione degli alimentatori del bus AS-i
62
3.2
Installazione degli alimentatori del bus AS-i
69
3.3
Collegamento degli alimentatori AS-i
75
3.4
Caratteristiche degli alimentatori del bus AS-i
83
35013929 12/2018
61
Alimentatori AS-Interface
Sezione 3.1
Illustrazione degli alimentatori del bus AS-i
Illustrazione degli alimentatori del bus AS-i
Oggetto di questa sezione
Questa sezione illustra gli alimentatori del bus AS-i.
Contenuto di questa sezione
Questa sezione contiene le seguenti sottosezioni:
Argomento
62
Pagina
Introduzione generale agli alimentatori del bus AS-i
63
Descrizione fisica del modulo di alimentazione TSX SUP A02
64
Descrizione fisica del blocco di alimentazione TSX SUP A05
65
Descrizione fisica della placca di supporto
66
Catalogo degli alimentatori AS-i
67
AlimentatoreAS-i: specificità
68
35013929 12/2018
Alimentatori AS-Interface
Introduzione generale agli alimentatori del bus AS-i
Informazioni generali
I blocchi e i moduli di alimentazione per AS-i TSX SUP A02 e TSX SUP A05 sono stati studiati per
fornire un’alimentazione di 30V CC ai dispositivi collegati a un bus di campo AS-i.
La distribuzione di tale alimentazione utilizza gli stessi conduttori usati per lo scambio di dati.
La modalità di fissaggio di questi prodotti è stata specificatamente studiata per l'uso con interassi
e il fissaggio dei PLC Premium e dei prodotti TBX.
Tutti i prodotti si montano:


su placca Telequick AM1-PA,
su barra DIN centrale AM1-DP200/DE200.
Tabella di presentazione
La tabella seguente illustra i diversi alimentatori AS-i:
Alimentazione Bus AS-i
Tensione di rete 100...120 VCA o 200...240 VCA
30 VCC AS-i/2,4 A
35013929 12/2018
30 VCC AS-i/5 A & 24 VCC
63
Alimentatori AS-Interface
Descrizione fisica del modulo di alimentazione TSX SUP A02
Illustrazione
Schema numerato:
Tabella degli indirizzi
La tabella seguente illustra le descrizioni in base agli indirizzi dello schema precedente:
64
Riferimenti
Descrizione
1
Placca di supporto per il fissaggio del modulo di alimentazione direttamente su
profilato DIN di tipo AM1-DE200/DP200 o placca Telequick AM1-PA.
2
Blocco di visualizzazione comprendente:
 una spia AS-i (verde) : accesa quando le tensioni interne e di uscita sono
corrette.
3
Sportello di protezione della morsettiera.
4
Morsettiera a vite per il collegamento:
 alla rete di alimentazione a corrente alternata,
 dell'uscita 30 VCC AS-i.
5
Spazio per il passaggio di una fascetta di serraggio dei cavi.
6
Switch di selezione del voltaggio 110/220 V. Alla consegna, il selettore è
posizionato su 220V.
35013929 12/2018
Alimentatori AS-Interface
Descrizione fisica del blocco di alimentazione TSX SUP A05
Illustrazione
Schema numerato:
Tabella degli indirizzi
La tabella seguente illustra le descrizioni in base agli indirizzi dello schema precedente:
Indirizzi
Descrizione
1
Blocco di visualizzazione comprendente una spia ON (arancione): accesa se
l'alimentazione è collegata.
2
Blocco di visualizzazione comprendente:
 una spia 24 V (verde): accesa se è presente la corretta tensione in uscita
24 VCC,
 una spia AS-i (verde) : accesa se è presente la corretta tensione in uscita
30 VCC AS-i.
3
Sportelli di protezione della morsettiera.
4
Morsettiera a viti per il collegamento alla rete d’alimentazione a corrente
alternata.
5
Morsettiera a viti per il collegamento della tensione in uscita 24 VCC e 30 VCC
AS-i.
6
Spazi per il passaggio della fascetta di serraggio dei cavi.
7
Quattro fori di fissaggio per il passaggio delle viti M6.
35013929 12/2018
65
Alimentatori AS-Interface
Descrizione fisica della placca di supporto
Introduzione
Ogni modulo di alimentazione TSX SUP A02 viene fornito montato su una placca di supporto che
permette di fissare l'alimentatore: su un profilato DIN AM1-DE200 o AM1-DP200 oppure su una
placca perforata Telequick AM1-PA.
Ogni placca di supporto può ricevere un modulo TSX SUP A02.
Illustrazione
Schema numerato:
Tabella degli indirizzi
La tabella seguente illustra le descrizioni in base agli indirizzi dello schema precedente:
66
Indirizzi
Descrizione
1
Tre fori di 5,5 mm di diametro per il fissaggio della placca su un pannello o su
una placca perforata AM1-PA con interasse di 140 mm (interasse di fissaggio
dei PLC Micro).
2
Quattro fori di 6,5 mm di diametro per il fissaggio della placca su pannello o su
una placca perforata AM1-PA con interasse di 88,9 mm (interasse di fissaggio
dei PLC Premium).
3
Due fori M4 per il fissaggio dell’alimentatore TSX SUP A02.
4
Finestre per l'ancoraggio delle spine sulla parte inferiore e posteriore del
modulo.
35013929 12/2018
Alimentatori AS-Interface
Catalogo degli alimentatori AS-i
Tabella di selezione
La tabella seguente descrive le principali proprietà degli alimentatori As-i:
Specifiche degli
ingressi
Tensione nominale
100...120 VCA o 200...240 VCA
Valori limite
85..132 V CA o 170..264 V CA
Frequenza limite
47..63 Hz o 360..440 Hz
Corrente nominale di
ingresso
1,3A
5A
Specifiche delle uscite
Potenza utile
72W
230W
Tensione di uscita
(continua)
30 VCC AS-i
30VCC AS-i / 24VCC
5A(1) / 7A(1)
Corrente nominale
2,4A
Funzioni ausiliarie
Sicurezza TBTS (1)
Sì
Parallelizzazione (2)
No
Ridondanza (4)
No
Sì
Codice di rif.
TBX SUP A02
TSX SUP A05
(1) Corrente massima per ogni uscita. La somma dei valori di potenza è limitata a 230 W.
(2) Specifiche di costruzione conformi alle norme CEI 950, CEI 1131-2, che garantiscono la
sicurezza dell'utente sull'uscita a 24 V, in termini di isolamento tra primario e secondario, di
sovratensione massima sui fili di uscita e di protezione mediante circuito di terra.
35013929 12/2018
67
Alimentatori AS-Interface
AlimentatoreAS-i: specificità
Informazioni generali
La trasmissione simultanea delle informazioni e dell’energia sullo stesso cavo necessita il filtraggio
della trasmissione dati rispetto all’alimentazione.
Per questo motivo, l’alimentatore AS-i prevede un filtro di disaccoppiamento che supporta la
corrente continua massima fornita dall’alimentatore. L’alimentazione presenta un’impendenza
normalizzata rispetto alle frequenze di trasmissione delle informazioni.
68
35013929 12/2018
Alimentatori AS-Interface
Sezione 3.2
Installazione degli alimentatori del bus AS-i
Installazione degli alimentatori del bus AS-i
Contenuto di questa sezione
Questa sezione illustra l’installazione degli alimentatori del bus AS-i.
Contenuto di questa sezione
Questa sezione contiene le seguenti sottosezioni:
Argomento
Pagina
Dimensioni/Montaggio dell’alimentatore AS-i TSX SUP A02
70
Dimensioni/montaggio dell’alimentatore AS-i TSX SUP A05
73
35013929 12/2018
69
Alimentatori AS-Interface
Dimensioni/Montaggio dell’alimentatore AS-i TSX SUP A02
Dimensioni
Illustrazione:
Montaggio su profilato AM1-DE200 o AM1-DP200 o su placca AM1-PA
Ogni modulo di alimentazione è fornito già montato su un supporto che permette questo tipo di
montaggio.
Illustrazione:
70
35013929 12/2018
Alimentatori AS-Interface
Montaggio su profilato AM1-D•200
Procedere come segue:
Passo
Azione
1
Verificare che il modulo sia montato sul supporto.
2
Montare l'assieme modulo + supporto sul profilato.
Montaggio su placca AM1-PA
Procedere come segue:
Passo
Azione
1
Smontare il modulo dal supporto.
2
Montare il supporto sulla placca AM1-PA.
3
Montare il modulo sul suo supporto.
Montaggio del modulo sul supporto
Ogni modulo di alimentazione è dotato all'origine di un supporto che permette di montarlo
direttamente su un profilato DIN. Questo supporto può ospitare 1 modulo di alimentazione
TSX SUP A02
Procedere come segue:
Passo
Azione
Illustrazione
1
Posizionare le spine situate sul retro
del modulo (nella parte inferiore) nelle
sedi previste del supporto.
Passo 1 e 2
2
Ruotare il modulo verso l’alto per
portarlo in contatto con il supporto.
35013929 12/2018
71
Alimentatori AS-Interface
72
Passo
Azione
Illustrazione
3
Serrare la vite posta sulla parte
superiore del modulo per unire
quest'ultimo al supporto.
Passo 3
35013929 12/2018
Alimentatori AS-Interface
Dimensioni/montaggio dell’alimentatore AS-i TSX SUP A05
Introduzione
È possibile montare il blocco di alimentazione TSX SUP A05 su pannello, placca AM1-PA o barra
DIN.
Montaggio su pannello
Piano di foratura (dimensioni in millimetri):
(1) Il diametro dei fori di fissaggio deve permettere il passaggio delle viti M6.
Montaggio su placca perforata Telequick AM1-PA
Fissare il blocco di alimentazione mediante viti M6x25 + rondelle e dadi a clip AF1-EA6 (dimensioni
in millimetri):
35013929 12/2018
73
Alimentatori AS-Interface
Montaggio su profilato DIN di larghezza 35 mm
Fissare il blocco di alimentazione mediante 4 viti M6x25 e dadi da ¼ di giro scorrevole AF1-CF56
(dimensioni in millimetri):
74
35013929 12/2018
Alimentatori AS-Interface
Sezione 3.3
Collegamento degli alimentatori AS-i
Collegamento degli alimentatori AS-i
Contenuto di questa sezione
Questa sezione illustra i principi per il collegamento degli alimentatori AS-i.
Contenuto di questa sezione
Questa sezione contiene le seguenti sottosezioni:
Argomento
Pagina
Collegamenti dell'alimentatore TSX SUP A02
76
Collegamenti dell'alimentatore TSX SUP A05
78
Precauzioni generali
81
35013929 12/2018
75
Alimentatori AS-Interface
Collegamenti dell'alimentatore TSX SUP A02
Illustrazione
Schema dei collegamenti:
Schema sinottico dei collegamenti
L’alimentatore TSX SUP A02 è progettato per alimentare il bus AS-i e gli slave collegati (a
un’uscita da 30V DC/2,4 A).
76
35013929 12/2018
Alimentatori AS-Interface
Regole di collegamento
Primario: attenersi ai requisiti di cablaggio specifici alla fase e al neutro durante il cablaggio.
PERICOLO
SHOCK ELETTRICO
Collegare il morsetto di terra del modulo alla messa a terra di protezione tramite un filo
giallo/verde.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
Per soddisfare i requisiti di isolamento che prevedono una tensione isolata di 24 V SELV, utilizzare
fili con le seguenti caratteristiche:


tensione di esercizio >= 600 Vac con sezione di 1,5 mm2 per il collegamento all'alimentazione
di rete,
tensione di esercizio >= 300 Vac con sezione di 25mm2 per le uscite 24 V e la massa.
È necessario utilizzare un cavo schermato per il bus AS-i solo nei casi in cui l'installazione è
soggetta a livelli molto elevati di interferenza in termini di compatibilità elettromagnetica.
35013929 12/2018
77
Alimentatori AS-Interface
Collegamenti dell'alimentatore TSX SUP A05
Illustrazione
Schema dei collegamenti:
(1) Collegamento da eseguire quando si utilizza una rete di alimentazione da 100...120V AC.
(2) Fusibile di protezione esterno su fase (Fu): 6,3A 250 V ad azione ritardata.
(3) Schermatura del cavo AS-i se in un ambiente disturbato (EMC).
78
35013929 12/2018
Alimentatori AS-Interface
Schema sinottico dei collegamenti
L’alimentatore TSX SUP A05 è destinato all'alimentazione del bus AS-i e degli slave collegati
(all'uscita 30 V/5A). È inoltre dotato di un alimentatore ausiliario da 24 VDC/7A per sensori/attuatori
ad alto consumo di corrente da collegare utilizzando il cavo piatto AS-i nero.
Schema principale:
35013929 12/2018
79
Alimentatori AS-Interface
Regole di collegamento
Primario: attenersi ai requisiti di cablaggio specifici alla fase e al neutro durante il cablaggio.
PERICOLO
SHOCK ELETTRICO
Collegare il morsetto di terra del modulo alla messa a terra di protezione tramite un filo
giallo/verde.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
Il terminale di rete dell’alimentatore AC e i terminali AS-i da 24V e 30Vdc sono protetti da uno
sportello che permette di accedere ai terminali di cablaggio. Le uscite del cablaggio scendono in
verticale e possono essere tenute in posizione da un fermacavo.
Secondario:
Per soddisfare i requisiti di isolamento che prevedono una tensione isolata di 24 V SELV, utilizzare
fili con le seguenti caratteristiche:



tensione operativa >= 300 Vac con una sezione trasversale di 1,5 mm2 di 2,5 mm2 per il
collegamento alla rete,
tensione operativa >= 300 Vac con una sezione trasversale di 2,5 mm2 per le uscite a 24 V e la
terra
Nel caso in cui la corrente totale da fornire sia maggiore di 5 A, eseguire il cablaggio dei due
terminali da 24 V in parallelo o ripartire i carichi sulle due uscite da 24 V.
È necessario utilizzare un cavo schermato per il bus AS-i solo nei casi in cui l'installazione è
soggetta a livelli molto elevati di interferenza in termini di compatibilità elettromagnetica.
Data la quantità considerevole di corrente che può fornire questo alimentatore, il relativo
posizionamento sul bus è di notevole importanza. Se si posiziona l'alimentatore su una delle
estremità del bus, questo fornisce la propria corrente nominale (ad esempio 5 A) all'intero bus e il
calo di tensione all'altra estremità del bus è proporzionale ai 5 A forniti. Se è posizionato al centro
del bus, il calo di tensione alle estremità è proporzionale solo a 2,5 A, nell'ipotesi che il consumo
per entrambe le sezioni del bus sia identico.
In mancanza di uno slave ad alto consumo di corrente è preferibile posizionare l'alimentatore al
centro dell'installazione. Al contrario, se l'installazione comporta uno o più dispositivi ad alto
consumo di corrente, si consiglia di posizionare l'alimentatore in prossimità degli stessi.
NOTA: in presenza di attuatori ad alto consumo di corrente (contattori, bobine a solenoide, ecc.),
l’alimentatore TSX SUP A05 può fornire la tensione ausiliaria 24 Vdc, isolata dalla linea AS-i.
80
35013929 12/2018
Alimentatori AS-Interface
Precauzioni generali
Introduzione
È assolutamente necessario, al momento dell'installazione, instradare il cavo giallo AS-i
separatamente rispetto ai cavi di potenza. Si raccomanda inoltre di posizionarlo diritto senza
attorcigliarlo in modo da ottimizzare la simmetria tra i due fili del cavo AS-i.
L’installazione del cavo AS-i su un piano collegato al potenziale elettrico della macchina (ad
esempio il telaio), risponde ai requisiti della direttiva CEM (Compatibilità Elettromagnetica).
Collegare l'estremità del cavo (o le estremità, nel caso di un bus in configurazione a stella) a una
derivazione a T o impedirle di fuoriuscire dall'ultimo punto di connessione.
Importante
Occorre distribuire adeguatamente l’energia sul bus AS-i, in modo che ciascun accessorio
collegato al bus sia alimentato da una tensione sufficiente per assicurarne il corretto
funzionamento. A tale scopo, è indispensabile rispettare determinate regole.
Regola 1
Scegliere un alimentatore con valore di corrente adeguato all'assorbimento di corrente totale del
segmento AS-i. I valori disponibili sono 2,4 A (TSX SUP A02) e 5A (TSX SUP A05).
Un valore di 2,4 A è in genere sufficiente per un consumo di corrente medio di 65 mA per slave per
un segmento che comprende al massimo 31 slave.
35013929 12/2018
81
Alimentatori AS-Interface
Regola 2
Per ridurre al minimo l'effetto delle cadute di tensione e ridurre i costi di cablaggio, è necessario
determinare la posizione ottimale dell'alimentazione sul bus, oltre alla sezione minima del cavo
adatto per la distribuzione dell'energia.
La caduta di tensione non deve superare i 3 V tra il master e l'ultimo slave del bus. Nella tabella
sono indicati gli elementi necessari per scegliere la sezione del cavo AS-i.
Tabella delle caratteristiche:
Sezione del cavo AS-i
0,75 mm2
1,5 mm2
2,5 mm2
Resistenza lineare
52 milliohm/metro
27 milliohm/metro
16 milliohm/metro
Caduta di tensione per 1A
su 100 metri
5,2 V
2,7 V
1,6 V
Il cavo che risponde ai requisiti richiesti dalla maggior parte delle applicazioni è il cavo di sezione
pari a 1,5 mm 2. È il modello standard per il bus AS-i (cavo disponibile nel catalogo Schneider).
Cavi di sezione minore possono essere utilizzati quando i sensori consumano una quantità minima
di energia.
NOTA: la lunghezza massima senza ripetitori di tutti i segmenti che compongono il bus AS-i è 100
metri. Devono essere tenute in considerazione le lunghezze di cavo che collegano uno slave a un
ripartitore passivo.
82
35013929 12/2018
Alimentatori AS-Interface
Sezione 3.4
Caratteristiche degli alimentatori del bus AS-i
Caratteristiche degli alimentatori del bus AS-i
Contenuto di questa sezione
Questa sezione illustra le caratteristiche elettriche degli alimentatori del bus AS-i.
Contenuto di questa sezione
Questa sezione contiene le seguenti sottosezioni:
Argomento
Pagina
Caratteristiche elettriche degli alimentatori del bus AS-i TSX SUP A02/A05.
84
Caratteristiche fisiche dell’ambiente
86
35013929 12/2018
83
Alimentatori AS-Interface
Caratteristiche elettriche degli alimentatori del bus AS-i TSX SUP A02/A05.
Tabella delle caratteristiche
La tabella seguente descrive le specifiche elettriche dei moduli di alimentazione:
TSX SUP A02/A05
AlimentatoreAS-i
TSX SUP A02
30 V/2.4 A AS-i
TSX SUP A05
24 V/7 A AS-i e 30 V/5 A AS-i
Primario
Tensione nominale di ingresso
V
alternata
100...120/200...240
alternata 100...120/200...240
Tensione limite d'ingresso
V
alternata
85...132/170...264
alternata 85...132/170...264
Frequenza di rete
Hz
47...63/360...440
47...63/360...440
Corrente nominale d'ingresso (U =
100 V)
A.
1.3
5
Corrente di chiamata a 100 V
max. (1)
a 240 V
A.
30
50
A.
30
50
it max.
all'attivazione (1)
a 100 V
As
0.06
0.17
a 240 V
As
0.03
0.17
2
a 100 V
2
A s
4
8.5
a 240 V
A2s
4
8.5
0.6
0.51
i t max.
all'attivazione (1)
Fattore di potenza
Armonica 3
10% (Phi=0°e 180°)
10% (Phi=0°e 180°)
%
>75
>80
W
72(84) (2)
230 (3)
30 V AS-i
uscita
A.
2.4(2.8) (2)
5 (3)(4)
24 V uscita
A.
-
7 (3)(4)
Tensione di uscita
Variazione globale (da -10°C a
+60°C)
V
V
30(AS-i)
da 29,5 a 31,6
24
+/-3%
30(AS-i)
da 29,5 a 31,6
Oscillazione (da 10 a 500 kHz)
Oscillazione (da 0 a 10 kHz)
mV
50
200
50
mV
300
240
300
Tempi di riavvio su carico resistivo
s
<2(con C=15000 micro
Farad
<2(con C=15000 micro Farad
Rendimento a pieno carico
Secondario
Potenza utile
Corrente nominale
picco
84
35013929 12/2018
Alimentatori AS-Interface
AlimentatoreAS-i
Durata micro interruzioni di rete (5)
Protezione da
TSX SUP A05
24 V/7 A AS-i e 30 V/5 A AS-i
<=10
<=10
posizione di sicurezza a
0 e riattivazione
automatica
all'eliminazione
dell'errore
limitazione di corrente su ogni uscita
V
livellamento U>36
livellamento U>36
W
24
60
Corto
circuiti e
sovraccarichi
Sovratensioni
Potenza dissipata
ms
TSX SUP A02
30 V/2.4 A AS-i
(1) Valori alla messa sotto tensione iniziale, a 25°C. Questi valori sono da considerare all’avvio del
dimensionamento dei dispositivi di protezione.
(2) Potenza utile e corrente in uscita alla temperatura ambiente di 60°C. Valore fra () = potenza
transiente utile.
(3) Potenza utile e corrente di uscita per una temperatura ambiente massima di 55°C, con indice
prodotto II = 01. (60°C con indice prodotto II > 01).
(4) Vedere nella pagina seguente il grafico di suddivisione delle correnti su ogni uscita.
(5) Durata consentita al voltaggio nominale per un periodo di ripetizione di 1 Hz.
Schema delle correnti disponibili per uscite AS-i da 30 V e uscite da 24 V del blocco di alimentazione
TSX SUP A05
La corrente massima fornita dall’alimentatore è 230 W. Se il consumo sull’AS-i da 30 V è di 5 A ,
il carico possibile sull’uscita da 24 V è di soli 3 A (vedere lo schema riportato sotto).
Schema:
35013929 12/2018
85
Alimentatori AS-Interface
Caratteristiche fisiche dell’ambiente
Tabella delle caratteristiche
La tabella seguente descrive le specifiche elettriche degli alimentatori TSX SUP A02/A05:
Modulo/blocco di
alimentazione AS-i
TSX SUP A02/A05
Collegamento su
morsettiera a vite
A02: 1 morsetto uscita
A05: 2 morsetti/uscite (24 V CC) e
1 morsetto/uscita (30 V CC AS-i)
capacità max. per morsetto
mm2
2x1,5 con ghiera o 1x2,5
Temperatura:
Conservazione
Funzionamento
°C
°C
da 25 a +70
da -10 a +60 (1)
Umidità relativa
%
5-95
Raffreddamento
%
Per convezione naturale
Sicurezza utente
86
SELV (EN 60950 e IEC1131-2)
Resistenza dielettrica:
Primario/secondario
Primario/terra
Secondario/terra
V eff
V eff
V eff
3500
2200
500
Resistenza d'isolamento
Primario/secondario
Primario/terra
MegaOhm
MegaOhm
>=100
>=100
Corrente di fuga
I<=3,5 mA (EN 60950)
Immunità alle scariche
elettrostatiche
6 kV su contatto /8 kV in aria
(conforme allo standard IEC 1000-4-2)
Transitori elettrici veloci
2 kV (modalità seriale e modalità comune
comuni su ingressi e uscite)
Influenza del campo
elettromagnetico
10 V/m (80 MHz a 1 GHz)
Disturbi elettromagnetici
rifiutati
(conforme a FCC 15-A e alla classe
EN 55022 A)
Condizioni di test: U e I nominali, carico
resistivo,
cavo: 1 metro orizzontale, 0,8 metri verticale
Onda d'urto
Ingresso: 4kV MC, 2kV MS Uscite: 2kV MF,
0,5 kV MS
(conforme allo standard IEC 1000-4-5)
Vibrazioni (2)
1 mm 3 Hz at 13,2 Hz 2g 57 Hz a 150 Hz
(conforme allo standard IEC 68-2-6, test FC)
35013929 12/2018
Alimentatori AS-Interface
Modulo/blocco di
alimentazione AS-i
TSX SUP A02/A05
Grado di protezione
MTBF a 40°C
Durata di vita a 50°C
IP 20.5
H
100 000
H
30 000 (a tensione nominale e all’80% della
potenza nominale)
(1) -10°C +55°C per l’alimentatore TSX SUP A02/A05 di indice prodotto II=01.
(2) Conforme alla norma IEC 68-2-6, test FC con modulo o blocco montato su placca o pannello.
35013929 12/2018
87
Alimentatori AS-Interface
88
35013929 12/2018
Quantum con EcoStruxure™ Control Expert
Configurazione e messa in servizio
35013929 12/2018
Parte III
Configurazione e messa in servizio del software
Configurazione e messa in servizio del software
35013929 12/2018
89
Configurazione e messa in servizio
90
35013929 12/2018
Quantum con EcoStruxure™ Control Expert
Configurazione parametri
35013929 12/2018
Capitolo 4
Configurazione parametri
Configurazione parametri
Panoramica
Questo capitolo descrive la configurazione dei parametri del master del bus AS-i EIA 921 00.
Contenuto di questo capitolo
Questo capitolo contiene le seguenti sottosezioni:
Argomento
Pagina
Configurazione di una stazione di I/O Quantum locale
92
Accesso alla configurazione dei parametri
94
Configurazione parametri
95
Esempio di configurazione
97
Riavvio del bus ASI dopo un ciclo di avvio/arresto
35013929 12/2018
101
91
Configurazione parametri
Configurazione di una stazione di I/O Quantum locale
Panoramica
Questa sezione mostra come integrare il master del bus AS-i in una configurazione Quantum
esistente. Nell’esempio si utilizza una stazione di I/O Quantum locale.
NOTA: la stessa procedura si utilizza per l’implementazione in una rete RIO o DIO.
Inserimento di un master del bus AS-i (locale)
La seguente finestra di dialogo consente di espandere una stazione di I/O Quantum locale per
includere il master del bus AS-i 140 EIA 921 00.
Passo
92
Azione
1
Richiamare l'Editor del bus
2
Contrassegnare uno slot libero nella stazione locale (pulsante sinistro del
mouse)
3
Spostare il cursore sullo slot contrassegnato
4
Fare clic con il pulsante destro del mouse
Risultato: si apre un menu di scelta rapida
5
Selezionare Nuova apparecchiatura
Risultato: si apre una finestra di dialogo con tutti i moduli disponibili
35013929 12/2018
Configurazione parametri
Passo
6
35013929 12/2018
Azione
Selezionare EIA 921 dai moduli di comunicazione
Risultato: il nuovo modulo (EIA 921) viene inserito nello slot vuoto sulla stazione
locale.
93
Configurazione parametri
Accesso alla configurazione dei parametri
Panoramica
La seguente finestra di dialogo Control Expert è necessaria per accedere al modulo in
preparazione della Configurazione parametri.Configurazione parametri, pagina 95
Finestra di dialogo per l'accesso a Configurazione parametri
Questa tabella mostra la finestra di dialogo di Control Expert che consente di accedere alla
Configurazione parametri
Passo
94
Azione
1
Aprire l'editor del bus di Control Expert
2
Selezionare il modulo EIA 921 00
3
Fare clic con il pulsante destro del mouse
Risultato:viene visualizzato il menu contestuale
4
Scegliere Apri modulo
Risultato: Il modulo apre la schermata di configurazione dei parametri.
35013929 12/2018
Configurazione parametri
Configurazione parametri
Parametri e valori predefiniti
Finestra parametri di configurazione
Nome
Valore predefinito
MAPPATURA
PAROLA (%IW-3x
%MW-4X)
INDIRIZZO INIZIALE
INGRESSI
1
INDIRIZZO FINALE
INGRESSI
13
INDIRIZZO INIZIALE
USCITE
1
INDIRIZZO FINALE
USCITE
9
35013929 12/2018
Opzioni
Descrizione
1-65522
Area dell'indirizzo in cui sono mappate le
informazioni d'ingresso dai moduli AS-i
1-65526
Area dell'indirizzo in cui sono mappate le
informazioni d'uscita ai moduli AS-i
95
Configurazione parametri
Nome
Opzioni
Descrizione
MAST
TASK
(disattivato se il modulo
non è in locale)
Valore predefinito
FAST
AUX0
AUX1
AUX2
AUX3
Fisso a MAST se il modulo non è in locale
MODALITÀ
OPERATIVA
Configurazione
Modalità di configurazione: tutti gli slave sono
attivati, ovvero la scrittura sulle uscite nonché la
lettura dagli ingressi viene effettuata
direttamente.
Modalità protetta: Vengono attivati solo gli
slave con una configurazione sul bus AS-i che
corrisponde alla configurazione di riferimento.
Protetto
STATO DEL TIMEOUT Posizione sicurezza a 0 MANTIENI
ULTIMO
VALORE
INDIRIZZAMENTO
AUTOMATICO
SLAVE 0
Disattiva
Stabilisce lo stato dei punti I/O nel caso di un
errore di comunicazione
Attiva
Quando questa funzione è attiva, uno slave
guasto può essere sostituito da uno slave dello
stesso tipo senza interrompere il bus AS-i.
Sì
Quando l'impostazione è "Sì", la configurazione
viene scaricata sullo slave e questo viene
aggiunto all'elenco di slave configurati
CONFIGURAZIONE SLAVE AS-i
SLAVE AS-i 1
PROGETTO
No
PROFILO I/O
0
ID PROFILO
0
PARAMETRI
0
SLAVE AS-i 2-31
Vedere SLAVE AS-i 1
96
Per i profili e le funzionalità dello slave fare
riferimento alle indicazioni del produttore.
35013929 12/2018
Configurazione parametri
Esempio di configurazione
Introduzione
L’esempio seguente mostra le informazioni necessarie per azionare un’apparecchiatura di campo
AS-i su un modulo Master AS-i 140 EIA 921 00 che utilizza Control Expert.
Uno switch di prossimità induttivo (tipo XS1) è collegato come Slave 1 e una colonna di segnali
(tipo XVB) come Slave 2.
Switch di prossimità
La tabella seguente mostra le specifiche di comunicazione dello switch di prossimità XS1
M30AS101:
Profilo AS-i
Bit di dati
S1.1
Stato
Comando
Parametro
35013929 12/2018
Stato del bit
0
1
D0 (ingresso)
Segnale “Off”
Segnale “On”
D1 (ingresso)
Allarme “On”
Allarme “Off”
D2 (ingresso)
Non pronto per il
funzionamento.
Pronto per il funzionamento
D3 (ingresso)
Non occupato
Non occupato
D0 (uscita)
Non occupato
Non occupato
D1 (uscita)
Non occupato
Non occupato
D2 (uscita)
Non occupato
Non occupato
D3 (uscita)
Non occupato
Non occupato
P0
Non occupato
Non occupato
P1
Non occupato
Non occupato
P2
Non occupato
Non occupato
P3
Spia lampeggiante “On”
Spia lampeggiante “Off”
97
Configurazione parametri
Colonna di segnali
La tabella seguente mostra le specifiche di comunicazione della colonna di segnali di tipo XV*:
Profilo AS-i
Bit di dati
S7.F
Stato
Comando
Parametro
Stato del bit
0
1
D0 (ingresso)
Non occupato
Non occupato
D1 (ingresso)
Non occupato
Non occupato
D2 (ingresso)
Non occupato
Non occupato
D3 (ingresso)
Non occupato
Non occupato
D0 (uscita)
Elemento 1: "spento"
Elemento 1: "acceso"
D1 (uscita)
Elemento 2: "spento"
Elemento 2: "acceso"
D2 (uscita)
Elemento 3: "spento"
Elemento 3: "acceso"
D3 (uscita)
Elemento 4: "spento"
Elemento 4: "acceso"
P0
Elemento 1: "luce lampeggiante"
Elemento 1: "luce continua"
P1
Elemento 2: "luce lampeggiante"
Elemento 2: "luce continua"
P2
Elemento 3: "luce lampeggiante"
Elemento 3: "luce continua"
P3
Elemento 4: "luce lampeggiante"
Elemento 4: "luce continua"
Indirizzi e funzioni
I segnali di ingresso di un’apparecchiatura di campo AS-i devono essere mappati nell’area della
parola di ingresso da %IW101 a %IW113, il comando di uscita verso l’apparecchiatura di campo
AS-i si trova nelle parole da %MW 201 a %MW209.
Il display operativo delle spie lampeggianti dello switch di prossimità induttivo deve essere
disattivato.
Gli elementi 2 e 3 della colonna di segnali devono essere configurati come spie lampeggianti, gli
altri elementi come spie accese fisse.
Trasferimento dati
È possibile trasferire le seguenti informazioni dai fogli di dati per la configurazione di
140 EIA 921 00:


Profilo AS-i (rappresentazione: profilo IO.profilo ID)
S1.1: profilo IO = 1, profilo ID = 1
S7.F: profilo IO = 7, profilo ID = 15 (valore decimale di Hex F)
Parametro
Spia lampeggiante "OFF", P3 = "1", parametro = 23 = 8
Elementi 2 e 3 lampeggianti, P0 e P3 = "1", parametro = 20 + 23 = 9
98
35013929 12/2018
Configurazione parametri
Configurazione parametri
Finestra parametri di configurazione
35013929 12/2018
99
Configurazione parametri
Accesso dati
È possibile trasferire l’assegnazione dei bit I/O dell’apparecchiatura di campo AS-i agli indirizzi
interni nel programma Control Expert dalla tabella di mappatura degli ingressi e delle uscite. La
parola 1 nella tabella di mappatura degli ingressi corrisponde a %IW101 e la parola 1 nella tabella
di mappatura delle uscite corrisponde a %MW201.
Tabella di mappatura degli ingressi:
Byte più significativo
Byte meno significativo
Bit di parola
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
0
Ingresso
slave
D3
D2
D1
D0
D3
D2
D1
D0
D3
D2
D1
D0
D3
D2
D1
D0
Parola 1
Slave 3
Slave 2
Slave 1
Non utilizzato
Parola 2
Slave 7
Slave 6
Slave 5
Slave 4
...
...
...
..
...
Tabella di mappatura delle uscite:
Byte più significativo
Byte meno significativo
Bit di parola
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
0
Uscita slave
D3
D2
D1
D0
D3
D2
D1
D0
D3
D2
D1
D0
D3
D2
D1
D0
Parola 1
Slave 3
Slave 2
Slave 1
Non utilizzato
Parola 2
Slave 7
Slave 6
Slave 5
Slave 4
...
...
...
..
...
100
35013929 12/2018
Configurazione parametri
Riavvio del bus ASI dopo un ciclo di avvio/arresto
Descrizione del problema
Dopo un ciclo di avvio/arresto del PLC il bus ASI non si avvia automaticamente.
Soluzione
Per risolvere il problema, sono disponibili le opzioni seguenti:
Sostituzione a caldo del modulo ASI EIA 921 00
o
 Reset del bit 2 per la parola di controllo ASI (parola di uscita 9) e quindi nuova impostazione
È possibile eseguire questa operazione
 Manualmente nella tabella di animazione
o
 Con l’implementazione nel programma

Codice di esempio
In questo esempio il bit 2 della parola di controllo ASI è impostato su FALSE per i primi 100 ms
dopo l’avvio del PLC.
Trascorsi 100 ms il bit 2 è impostato su TRUE.
35013929 12/2018
101
Configurazione parametri
102
35013929 12/2018
Quantum con EcoStruxure™ Control Expert
Indice analitico
35013929 12/2018
Indice analitico
0-9
140EAI92100, 29
A
Accessori di cablaggio, 36
B
BMX EIA 0100
corrente di dispersione messa a terra, 44
C
collegamento del TSXSUPA02, 76
collegamento del TSXSUPA05, 78
Configurazione, 91
D
Diagnostica, 51, 51
M
Mappatura di ingressi/uscite, 45
P
Phaseo, 61
35013929 12/2018
103
Indice analitico
104
35013929 12/2018
