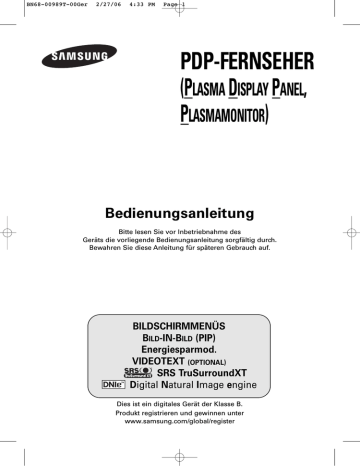

BN68-00989T-00Ger 2/27/06 4:33 PM Page 1
PDP-FERNSEHER
(P
LASMA
D
ISPLAY
P
ANEL
,
P
LASMAMONITOR
)
Bedienungsanleitung
Bitte lesen Sie vor Inbetriebnahme des
Geräts die vorliegende Bedienungsanleitung sorgfältig durch.
Bewahren Sie diese Anleitung für späteren Gebrauch auf.
BILDSCHIRMMENÜS
B
ILD
-IN-B
ILD
(PIP)
Energiesparmod.
VIDEOTEXT
(OPTIONAL)
SRS TruSurroundXT
Digital Natural Image engine
Dies ist ein digitales Gerät der Klasse B.
Produkt registrieren und gewinnen unter www.samsung.com/global/register
BN68-00989T-00Ger 2/27/06 4:33 PM Page 2
Benutzerhinweise
◆ Einbrennen von Standbildern
Zeigen Sie Standbilder (z. B. bei einem Videospiel oder bei Anschluss eines PC an diesen Monitor) nicht länger als 2
Stunden auf dem Plasmamonitor an, da das Bild auf diese Weise einbrennen kann. Um die Gefahr einzudämmen, dass
Bilder einbrennen, verringern Sie die Helligkeit und den Kontrast des Monitors, wenn ein Standbild angezeigt wird.
◆ Höhe
Um den Normalbetrieb zu gewährleisten, muss der Plasmamonitor in einer Höhe unter 2000 m aufgestellt werden.
Der Betrieb des Monitors wird möglicherweise gestört, wenn er in einer Höhe über 2000 m betrieben wird. Folglich sollten Sie den Plasmamonitor nicht in einer Höhe über 2000 m aufstellen und betreiben.
◆ Wärme an der Oberseite des PDP-Fernsehers
Die Oberseite des Gerätes kann nach längerem Gebrauch heiß sein, da Wärme vom Bildschirm durch den
Lüftungsschlitz im oberen Bereich des Produktes austritt.
Das ist normal und ist kein Anzeichen einer Beschädigung des Geräts.
Achten Sie jedoch darauf, dass Kinder nicht mit dem oberen Bereich des Gerätes in Berührung kommen.
◆ Das Gerät gibt Knackgeräusche von sich.
Knackgeräusche können auftreten, wenn sich das Gerät ausdehnt oder zusammenzieht, zum Beispiel wenn sich die Umgebungstemperatur oder die Luftfeuchtigkeit ändert. Dies ist keine Fehlfunktion.
◆ Zellendefekte
Bei diesem Plasmamonitor kommt ein Display mit 1.230.000 (SD-Level) bis 3.150. 000 (HD-Level) Pixeln zum
Einsatz. Die Herstellung solcher Displays ist äußerst kompliziert. Es ist nicht auszuschließen, dass einige
Bildpunkte defekt sind und deshalb immer leuchten oder dunkel bleiben. Diese Bildpunkte haben jedoch keinen
Einfluss auf die Funktion des Geräts.
◆ Betreiben Sie den Fernseher nicht bei Temperaturen unter 5° C (41° F)
◆ Zu lange angezeigte Standbilder können irreparable Schäden am Plasmamonitor hervorrufen.
Wenn Sie über längere Zeiträume Sendungen im 4:3-Format sehen, können aufgrund der unterschiedlichen Bildschirmausleuchtung leichte Ränder links, rechts und in der Mitte des
Bildes entstehen. Ähnliche Effekte können bei der Wiedergabe von DVDs oder beim
Anschließen von Spielekonsolen entstehen.
Beschädigungen des Bildschirms, die auf diesem Effekt beruhen, sind nicht von der
Garantie gedeckt.
◆ Nachbild auf dem Bildschirm.
Es kann vorkommen, dass nach dem längeren Anzeigen von Standbildern (zum Beispiel bei Videospielen) ein
Nachbild zu sehen ist.
Um diesen Effekt zu verhindern, verringern Sie Helligkeit und Kontrast, wenn Sie Standbilder anzeigen möchten.
◆ Garantie
- Schäden infolge von Schattenbildern sind von der Garantie ausgeschlossen.
- Die Garantie deckt keine Schäden ab, die durch Einbrennen von Bildern entstanden sind.
◆ Installation
Wenden Sie sich an den autorisierten Kundendienst, wenn der Monitor an einem Ort aufgestellt werden soll, an dem er einer hohen Konzentration von Staubpartikeln, außergewöhnlich hohen oder geringen Umgebungstemperaturen, hoher
Luftfeuchtigkeit oder chemischen Lösungsmitteln ausgesetzt ist bzw. rund um die Uhr betrieben werden soll, z. B. auf
Bahnhöfen oder Flughäfen. Eine nicht fachgerechte Aufstellung kann zu schweren Schäden am Monitor führen.
Lieferumfang
Separat erhältlich
Bedienungsanleitung
Fernbedienung/
AAA-Batterien
Garantiekarte/
Registrierungskarte/
Handbuch mit
Sicherheitshinweisen
(nicht überall verfügbar)
Netzkabel
S-VIDEO-Kabel
PC-Kabel
Deutsch - 2
HDMI-Kabel Antennenkabel
Komponentenkabel
(Cinch-Kabel)
SCART-Kabel PC-Audio-Kabel HDMI/DVI-Kabel
l l
.
h
BN68-00989T-00Ger 2/27/06 4:33 PM Page 3
Inhalt
◆ A
LLGEMEINE
I
NFORMATIONEN
■
Benutzerhinweise ..................................................................................................
■
■
■
■
■
■
Lieferumfang .........................................................................................................
Bedienfeld .............................................................................................................
Anschlüsse ...........................................................................................................
Standfuß verwenden .............................................................................................
Fernbedienung (modellabhängig) .........................................................................
Batterien in die Fernbedienung einsetzen ............................................................
◆ B
EDIENUNG
■
Ein- und Ausschalten ............................................................................................
■
■
■
■
■
Menüs anzeigen....................................................................................................
Aktuelles Bild einfrieren.........................................................................................
Plug & Play-Funktion.............................................................................................
Externe Signalquelle anzeigen .............................................................................
Gerätenamen bearbeiten ......................................................................................
◆ S
ENDERSTEUERUNG
■
Sender automatisch speichern..............................................................................
■
■
■
■
■
Sender manuell speichern ....................................................................................
Sender hinzufügen/sperren...................................................................................
Gespeicherte Sender sortieren .............................................................................
Kanäle benennen ..................................................................................................
Kanäle mit Feinabstimmung einstellen .................................................................
◆ B
ILDSTEUERUNG
■
Bildstandard ändern ..............................................................................................
■
■
■
■
■
Bildeinstellungen anpassen ..................................................................................
Bildformat wählen..................................................................................................
Digitale RM............................................................................................................
DNIe Demo ...........................................................................................................
PIP-Funktion (Bild-im-Bild) verwenden .................................................................
◆ A
UDIOSTEUERUNG
■
Audiofunktionen ....................................................................................................
◆ F
UNKTIONSBESCHREIBUNG
■
Zeitfunktionen........................................................................................................
■
■
■
■
■
■
Sprache .................................................................................................................
Blaues Bild ............................................................................................................
Melodie..................................................................................................................
Energiesparmodus ................................................................................................
Spielemodus verwenden.......................................................................................
Einbrennschutz......................................................................................................
◆ PC-A
NZEIGE
■
PC-Betriebssystem konfigurieren (Unter Windows XP)........................................
■
Eingangsmodus (PC) ............................................................................................
■
■
Einstellungen für PC vornehmen ..........................................................................
Videotext-Funktion (modellabhängig) ...................................................................
◆ A
NHANG
■
So installieren Sie den Wandmontagerahmen......................................................
■
Fehlersuche und -behebung .................................................................................
16
16
17
17
17
18
10
10
8
9
7
8
11
12
13
14
14
15
19
23
24
25
26
20
21
21
21
21
21
22
28
30
4
4
2
2
6
6
7
Symbole
Taste drücken
☛
Wichtig
➢
Hinweis
Deutsch - 3
BN68-00989T-00Ger 2/27/06 4:33 PM Page 4
Bedienfeld
➢
Die Produktfarbe und -form kann je nach Modell unterschiedlich sein.
Vorderseite (oder Seitenverkleidung)
PS-42E7H/PS-42E7S
Œ SOURCE
Zeigt ein Menü mit allen verfügbaren
Signalquellen an (TV, Ext.1, Ext.2, AV,
S-Video, Komp., PC, HDMI).
PS-42E71H
Lautsprecher
´ MENU
Drücken Sie diese Taste, um die
Funktionen des Fernsehgeräts in einem
Bildschirmmenü anzuzeigen.
ˇ -
+
Drücken Sie diese Tasten, um die
Lautstärke zu erhöhen oder zu verringern.
Im Bildschirmmenü können Sie die Tasten
-
+ wie die Tasten œ oder √ auf der
Fernbedienung verwenden.
¨
C/P.
Sender wechseln. Im Bildschirmmenü können Sie die Tasten
C/P.
wie die Tasten … oder † auf der
Fernbedienung verwenden.
ˆ
(ENTER)
Drücken Sie diese Taste zum Bestätigen einer Auswahl.
Ø Taste (Power)
Fernsehgerät ein- bzw. ausschalten.
Betriebsanzeige
- Aus: Rot
- Ein: Aus
Fernbedienungssensor
Richten Sie die Fernbedienung auf diesen Sensor am Fernsehgerät.
Lautsprecher
Anschlüsse
➢
Die Produktfarbe und -form kann je nach Modell unterschiedlich sein.
Seitenverkleidung
Œ
oder
´
Œ S-Video oder Video-/Audio-L/R
- Video (S-Video oder Video)- und
Audioeingänge für externe Geräte wie z. B. Camcorder oder
Videorecorder.
´ Kopfhörerbuchse
- Wenn Sie beim Fernsehen andere
Personen im Zimmer nicht stören möchten, können Sie Kopfhörer an das Fernsehgerät anschließen.
➢
Das Verwenden von Kopfhörern bei hoher Lautstärke über einen längeren Zeitraum kann zu
Hörschäden führen.
Fortsetzung...
Deutsch - 4
m ern.
en er
BN68-00989T-00Ger 2/27/06 4:33 PM Page 5
Anschlüsse
➢
Die Produktfarbe und -form kann je nach Modell unterschiedlich sein.
Rückseite
∏
”
en
Œ
oder
Kabelfernsehanschluss oder
Ø ˆ ˇ ´
¨
☛
Stellen Sie sicher, dass das Fernsehgerät und alle angeschlossenen Geräte ausgeschaltet sind, bevor Sie weitere
Geräte anschließen.
☛
Achten Sie beim Anschließen eines externen Geräts auf die Farbcodierung: Stecker und Buchse müssen die gleiche
Farbe aufweisen.
Œ ANT IN VHF/UHF (75
Ω)
- 75-Ohm-Koaxialanschluss für Antenne/Kabelanschluss.
´ Externe Audiogeräte anschließen
- Schließen Sie die Cinch-Audiosignale des Fernsehgeräts an eine externe Quelle an, z. B. an ein Audiogerät.
ˇ COMPONENT IN
- Videoeingänge (Y/P
B
/P
R
) und Audioeingänge
(L-AUDIO-R) für Komponentensignale.
¨ PC IN / AUDIO
- Zum Anschließen an den Video- und Audioausgang eines Computers.
ˆ EXT 1, EXT 2
- Ein- und Ausgänge für externe Geräte wie z. B.
Videorekorder, DVD-Player, Spielekonsolen oder
Video-Disc-Player.
Ø HDMI/DVI IN
- Zum Anschließen an die HDMI-Buchse von Geräten mit
HDMI-Ausgang Diese Eingänge können als DVI-Anschluss mit separaten analogen Audioeingängen verwendet werden.
Für diese Art des Anschlusses wird ein optionales
HDMI/DVI-Kabel benötigt. Bei Verwendungen des optionalen
HDMI/DVI-Adapters werden die analogen DVI- Audioeingänge am Fernsehgerät für den Empfang des rechten und linken
Audiosignals vom DVI-Gerät verwendet. (Nicht PC-kompatibel)
- Wenn Sie dieses Produkt über HDMI oder DVI an eine Set-Top-Box, einen DVD-Player oder eine
Spielekonsole usw. anschließen, müssen Sie sicherstellen, dass es gemäß nachfolgender Tabelle auf den richtigen Videoausgabemodus eingestellt wurde. Tun Sie dies nicht, so kann es zu einer
Verschlechterung der Bildqualität, zu einer Verzerrung der Anzeige oder dazu kommen, dass gar kein Bild angezeigt wird.
- Versuchen Sie nicht, den HDMI/DVI-Anschluss mit der
Grafikkarte eines PCs oder Laptops zu verbinden.
(In diesem Fall würde ein leerer Bildschirm angezeigt)
DVI AUDIO IN L/R
- DVI-Audioausgänge für externe Geräte.
∏ NETZEINGANG
- Anschluss für das Netzkabel.
” SERVICE
- Anschluss nur für Kundendienst.
➢
Unterstützte Modi für HDMI/DVI und Komp.
480i 480p 576i 576p 720p 1080i
HDMI/DVI 50Hz
X O X O O O
HDMI/DVI 60Hz
X O X X O O
Komp.
O O O O O O
Deutsch - 5
BN68-00989T-00Ger 2/27/06 4:33 PM Page 6
Standfuß verwenden
➢
Der Plasmamonitor sollte von mindestens zwei Personen getragen werden. Um Beschädigungen zu vermeiden, legen Sie den
Plasmamonitor nie auf den Fußboden. Der Plasmamonitor muss sich immer in aufrechter Position befinden.
➢
Ziehen Sie den eingeklappten Standfuß in Pfeilrichtung.
PS-42E7H/PS-42E7S
Standfuß
Fernbedienung
(modellabhängig)
(Ein- und Ausschalten des
Fernsehgeräts)
Programmplatzeingabe ein-/zweistelligen
Programmplätzen
(Informationen hierzu finden
Sie auf Seite 13.)
Lautstärke erhöhen
Lautstärke verringern anzeigen
Nächster Sender
Voriger Sender aktuellen Sender anzeigen
Videotext-Funktionen
(Informationen hierzu finden Sie auf Seite 26.)
(modellabhängig)
(Informationen hierzu finden
Sie auf Seite 19.)
(Informationen hierzu finden
Sie auf Seite 16.) umblättern)
(LIST/FLOF)
Bildschirms an die
Umgebungsbedingungen an
(Informationen hierzu finden
Sie auf Seite 21.)
¿
: Nächste Videotextseite
P : Vorige Videotextseite
XT-Modus und Fernsehsendung zugleich anzeigen auswählen
Fastext-Thema auswählen
➢
Die Leistungsfähigkeit der Fernbedienung kann durch starke Lichteinstrahlung beeinträchtigt werden.
➢
Dies ist eine spezielle Fernbedienung für Personen mit beeinträchtigtem Sehvermögen. Die Netztaste sowie die
Tasten zum Einstellen des Senders und der Lautstärke sind in Braille beschriftet.
Deutsch - 6
BN68-00989T-00Ger 2/27/06 4:33 PM Page 7
Batterien in die Fernbedienung einsetzen
1
Heben Sie die Abdeckung auf der Rückseite der Fernbedienung an, wie in der
Abbildung dargestellt.
2
Legen Sie zwei AAA-Batterien ein.
➢
Achten Sie darauf, dass die Pole der Batterien wie im Batteriefach angezeigt ausgerichtet sind.
3
Schließen Sie die Abdeckung, wie in der Abbildung dargestellt.
➢
Wenn die Fernbedienung für einen längeren Zeitraum nicht verwendet wird, nehmen Sie die Batterien heraus, und lagern Sie sie an einem kühlen, trockenen Ort. Die Fernbedienung funktioniert bis zu einer Entfernung von 7 m zum Fernsehgerät. (Bei normaler Nutzung der Fernbedienung halten die
Batterien ungefähr ein Jahr.)
➢
Wenn die Fernbedienung nicht funktioniert! Überprüfen Sie Folgendes:
1. Ist das Fernsehgerät eingeschaltet?
2. Wurden Plus- und Minuspol der Batterien vertauscht?
3. Sind die Batterien leer?
4. Liegt ein Stromausfall vor oder ist das Netzkabel des Fernsehgeräts nicht eingesteckt?
5. Befindet sich eine Leuchtstoffröhre oder ein Neonschild in der Nähe?
➢
Batterien und Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie verpflichtet, alte Batterien und Akkus zur umweltschonenden Entsorgung zurückzugeben. Sie können alte Batterien und Akkus bei den öffentlichen
Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden.
Ein- und Ausschalten
Das Netzkabel wird auf der Rückseite des Fernsehgeräts angeschlossen.
1
Schließen Sie das Netzkabel an eine geeignete Netzsteckdose an.
➢
Die erforderliche Netzspannung ist auf der Rückseite des Geräts angegeben. Zulässige Netzfrequenzen sind 50 Hz und 60 Hz.
2
Drücken Sie zum Einschalten des Fernsehgeräts den Netzschalter (Ein/Aus) auf der Vorderseite des
Fernsehgeräts oder die Taste POWER ( ) auf der Fernbedienung. Der Sender, den Sie zuletzt gesehen haben, wird automatisch wieder aufgerufen. Falls Sie bisher keine Sender gespeichert haben, wird wahrscheinlich kein deutliches Bild angezeigt. Informationen zum Speichern von Sendern finden Sie unter „Sender automatisch einstellen“ auf Seite 11 und unter „Sender manuell einstellen“ auf Seite 12.
➢
Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch einige Grundeinstellungen vorgenommen. Weitere Informationen finden Sie unter „Plug & Play-Funktion“ auf Seite 9.
3
Wenn Sie das Fernsehgerät ausschalten möchten, drücken Sie die Taste (Ein/Aus) auf der Vorderseite des
Fernsehgeräts, oder drücken Sie die POWER ( ) auf der Fernbedienung.
4
Wenn Sie das Fernsehgerät einschalten möchten, drücken Sie die Taste (Ein/Aus) auf der Vorderseite des
Fernsehgeräts, oder drücken Sie die POWER ( ) bzw. eine Programmtaste auf der Fernbedienung.
Deutsch - 7
BN68-00989T-00Ger 2/27/06 4:33 PM Page 8
Menüs anzeigen
TV
Quellen
Name bearb.
Eingang
: TV
Navig.
Eingabe Beenden
1
Drücken Sie die Taste MENU ( ).
Das Hauptmenü wird auf dem Bildschirm angezeigt.
Auf der linken Seite des Menüs befinden sich fünf Symbole: Eingang,
, Ton, Kanal und Einstellungen.
2
Wählen Sie mit den Tasten … oder † eines der Symbole aus.
Drücken Sie die Taste ENTER ( ), um in das Untermenü des Symbols zu wechseln.
3
Wählen Sie mit den Tasten … oder † Menüoptionen aus.
Drücken Sie die Taste ENTER ( ), um die ausgewählte Menüoption zu bestätigen.
4
Drücken Sie die Taste …/†/œ/√, um die ausgewählte Menüoption zu
ändern. Drücken Sie die Taste MENU ( ), um ins vorherige Menü zurückzuwechseln.
5
Drücken Sie die Taste EXIT, um das Menü zu verlassen.
Aktuelles Bild einfrieren
Sie können ein laufendes Fernsehbild einfrieren, indem Sie die Taste „STILL“ drücken. Drücken Sie zum Fortsetzen der normalen Fernsehwiedergabe diese
Taste erneut.
➢
Diese Funktion wird fünf Minuten später automatisch abgebrochen.
Deutsch - 8
u k-
BN68-00989T-00Ger 2/27/06 4:33 PM Page 9
Plug & Play-Funktion
Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch einige Grundeinstellungen vorgenommen. Die folgenden Einstellungen sind verfügbar.
Plug & Play
1
Drücken Sie die Taste POWER ( ) auf der Fernbedienung, falls sich das Gerät im Standby-Modus befindet. Die Meldung zum Starten von
Plug & Play wird angezeigt.
Starten von Plug&Play
OK
2
Das Menü Sprache wird nach einigen Sekunden automatisch eingeblendet.
Eingabe Beenden
3
Wählen Sie die gewünschte Sprache mit den Tasten … oder † aus.
Drücken Sie die Taste ENTER ( ). Die Meldung zum Überprüfen des
Verbindungsstatus der Antenne wird angezeigt.
Plug & Play
Sprache
English
Deutsch
Français
Nederlands
4
Stellen Sie sicher, dass die Antenne an das Fernsehgerät angeschlossen ist.
Drücken Sie die Taste ENTER ( ). Das Menü Land wird eingeblendet.
Navig.
Eingabe Überspr.
5
Wählen Sie Ihr Land oder Ihre Region über die Tasten … oder † aus.
Drücken Sie die Taste ENTER ( ). Das Menü für die Auswahl der Sender wird angezeigt.
Plug & Play
Antenneneingang prüfen
6
Drücken Sie zum Starten des Suchlaufs die Taste ENTER ( ).
Die Suche wird automatisch beendet. Das Fernsehgerät speichert alle verfügbaren Sender.
Drücken Sie zum Einstellen der Uhrzeit die Taste ENTER ( ).
7
Drücken Sie die Tasten œ oder √, um die Stunde bzw. Minute auszuwählen.
Nehmen Sie die Einstellungen mit den Tasten … oder † vor.
➢
Sie können die Stunden oder Minuten direkt über die Zifferntasten auf der Fernbedienung eingeben.
OK
Eingabe Überspr.
Land
Plug & Play
Belgien
Frankreich
Deutschland
Italien
Navig.
Eingabe Überspr.
8
Bestätigen Sie Ihre Auswahl mit der Taste ENTER ( ).
Die Meldung “Wir wünschen gute Unterhaltung!” wird eingeblendet.
Plug & Play
Autom. speichern
P 1 C -- 40 MHz
0 %
Start
Eingabe Überspr.
Plug & Play
Zeit einstellen -: --
So setzen Sie diese Funktion zurück:
1
Drücken Sie die Taste MENU ( ), um das Menü anzuzeigen.
2
Drücken Sie die Tasten … oder †, um Einstellungen auszuwählen, und drücken Sie dann die Taste ENTER ( ).
3
Drücken Sie die Taste ENTER ( ) erneut, um Plug & Play.
Die Meldung zum Starten von Plug & Play wird angezeigt.
Eingabe
Plug & Play
Überspr.
Zeit einstellen 00 : 00
Navig.
Einstellen Eingabe Überspr.
Wir wünschen gute Unterhaltung!
OK
TV
Einstellungen
Plug & Play
Sprache
Zeit
Spielemodus
Blaues Bild
Melodie
PC
Mehr
: Deutsch
: Aus
: Aus
: Aus
Navig.
Eingabe Zurück
Deutsch - 9
BN68-00989T-00Ger 2/27/06 4:33 PM Page 10
Externe Signalquelle anzeigen
TV
Quellen
Name bearb.
Eingang
: TV
Navig.
Eingabe Zurück
TV
TV
Ext.1
Ext.2
AV
S-Video
Komp.
PC
HDMI
Navig.
Quellen
:
:
:
:
:
:
:
-----
-----
-----
-----
-----
-----
-----
Eingabe Zurück
Sie können zwischen dem Eingangssignal angeschlossener Geräte, wie z. B.
Videorecorder, DVD-Player, Set-Top-Box und der TV-Signalquelle (Antenne oder Kabel) wechseln.
1
Drücken Sie die Taste MENU (
2
Drücken Sie die Taste ENTER (
), um das Menü anzuzeigen.
) erneut, um Quellen.
3
Drücken Sie die Taste ENTER ( ) erneut.
4
Drücken Sie die Tasten … oder †, um die Signalquelle auszuwählen, und drücken Sie dann die Taste ENTER ( ).
Verfügbare Signalquelle: TV, Ext.1, Ext.2, AV, S-Video, Komp., PC,
HDMI
➢
Sie können diese Optionen auswählen, indem Sie einfach die Taste
SOURCE auf der Fernbedienung drücken.
➢
Sie können direkt in den TV- oder PC-Modus wechseln, indem Sie auf der
Fernbedienung die Tasten TV oder PC drücken.
Gerätenamen bearbeiten
TV
Quellen
Name bearb.
Eingang
: TV
TV
Navig.
Eingabe Zurück
Ext.1
Ext.2
AV
S-Video
Komp.
PC
HDMI
Name bearb.
:
:
:
:
:
:
:
-----
-----
Navig.
Eingabe Zurück
Sie können der externen Signalquelle einen Namen geben.
1
Drücken Sie die Taste MENU (
2
Drücken Sie die Taste ENTER (
), um das Menü anzuzeigen.
).
3
Drücken Sie die Tasten … oder †, um Name bearb. auszuwählen, und drücken Sie dann die Taste ENTER ( ).
4
Drücken Sie die Tasten … oder †, um die externe Signalquelle zum
Bearbeiten auszuwählen, und drücken Sie dann die Taste ENTER ( ).
5
Wählen Sie mit den Tasten … oder † das gewünschte Gerät aus, und drücken Sie dann die Taste ENTER ( ).
Verfügbare Gerätenamen: VCR, DVD, D-VHS, Kabel-STB, HD-STB,
Sat-STB
, AV-Receiver, DVD-Receiver, Spiel, Camcorder,
DVD-Kombi
, DVD-HD-Rec oder PC.
6
Drücken Sie die Taste EXIT, um dieses Menü zu verlassen.
Deutsch - 10
BN68-00989T-00Ger 2/27/06 4:33 PM Page 11
Sender automatisch speichern
Sie können nach verfügbaren Frequenzbereichen suchen (die Verfügbarkeit ist von
Land zu Land verschieden).
Die automatisch zugewiesenen Programmplätze entsprechen unter Umständen nicht den gewünschten Programmplätzen. Sie können jedoch die Programmplätze manuell sortieren und nicht gewünschte Sender wieder löschen.
1
Drücken Sie die Taste MENU (
3
Drücken Sie die Taste ENTER (
Länder angezeigt.
), um das Menü anzuzeigen.
2
Drücken Sie die Tasten … oder †, um Kanal, auszuwählen, und drücken Sie dann die Taste ENTER ( ).
) erneut. Es wird eine Liste der verfügbaren
4
Wählen Sie mit den Tasten … oder † Ihr Land aus, und drücken Sie dann die Taste
ENTER ( ).
5
Wählen Sie mit den Tasten … oder † die Option Autom. speichern aus, und drücken Sie dann die Taste ENTER ( ).
TV
6
Drücken Sie zum Starten des Suchlaufs erneut die Taste ENTER (
Die Suche wird automatisch beendet.
➢
Drücken Sie zum vorzeitigen Beenden des Suchlaufs die Taste
MENU ( ) oder die Taste ENTER ( ).
).
Kanal
Land : Deutschland
Autom. speichern
Man. speichern
Programmverwaltung
Sortieren
Name
Feinabstimmung
Navig.
Eingabe
Autom. speichern
Zurück
P 1 C -- 40 MHz
0 %
Start
Eingabe Zurück
Deutsch - 11
BN68-00989T-00Ger 2/27/06 4:33 PM Page 12
Sender manuell speichern
Sie können Fernsehsender (einschließlich Kabelsender) speichern.
Bei der manuellen Senderspeicherung sind folgende Optionen verfügbar:
◆ Gefundene Sender speichern.
◆ Die Programmnummer der einzelnen Sender, die Sie festlegen möchten.
TV
1
Drücken Sie die Taste MENU (
Kanal
Land
Autom. speichern
: Deutschland
Man. speichern
Programmverwaltung
Sortieren
Name
Feinabstimmung
2
3
), um das Menü anzuzeigen.
Drücken Sie die Tasten … oder †, um Kanal auszuwählen, und drücken
Sie dann die Taste ENTER ( ).
Wählen Sie mit den Tasten … oder † die Option Man. speichern aus, und drücken Sie dann die Taste ENTER ( ).
Navig.
Eingabe Zurück
TV
4
Wählen Sie mit den Tasten … oder † die gewünschte Option aus, und drücken Sie dann die Taste ENTER ( ).
Man. speichern
Programm
Fernsehnorm
Tonsystem
Kanal
Suchlauf
Speichern
: P
: Auto
: BG
: ?
1
: C 4
: 62 MHz
5
Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTER ( ).
6
Drücken Sie die Taste EXIT, um dieses Menü zu verlassen.
Navig.
Eingabe Zurück
◆ Programm (der Programmplatz, der dem Sender zugewiesen werden soll)
- Drücken Sie die Tasten … oder †, um die gewünschte Nummer auszuwählen.
◆ Fernsehnorm: Auto/PAL/SECAM/NTSC 4.43
- Wählen Sie mit den Tasten … oder † die gewünschte Farbnorm aus.
◆ Tonsystem: BG/DK/I/L
- Wählen Sie mit den Tasten … oder † den gewünschten Audiostandard aus.
◆ Kanal (wenn Ihnen die Nummer des zu speichernden Senders bekannt ist)
- Wählen Sie mit den Tasten … oder † die Option C (Terrestrischer Sender) oder S (Kabelsender) aus.
- Drücken Sie die Taste √, und drücken Sie dann die Tasten … oder †, um die gewünschte Nummer auszuwählen.
➢
Sie können den Programmplatz auch direkt durch Drücken der Zifferntasten (0-9) auswählen.
Falls kein oder nur schlechter Ton zu hören sein sollte, wählen Sie einen anderen Audiostandard aus.
◆ Suchlauf (Wenn Ihnen die Sendernummern nicht bekannt sind)
- Drücken Sie zum Starten des Suchlaufs die Taste … oder †.
- Der Tuner durchsucht den Frequenzbereich, bis der erste Sender bzw. der ausgewählte Sender empfangen wird.
◆ Speichern (zum Speichern des Senders und des zugehörigen Programmplatzes)
- Bestätigen Sie die Auswahl mit der Taste ENTER ( ).
☛
Kanalmodu
◆ P (Programm-Modus): Nach Abschluss der Einstellungen sind den Sendern Ihrer Region Positionsnummern von P00 bis P99 zugewiesen. In diesem Modus können Sie Sender durch Eingabe des Programmplatzes auswählen.
◆ C (Terrestrischer Sender): In diesem Modus können Sie Sender durch Eingabe der Nummer anwählen, die jedem Antennensender zugeordnet ist.
◆ S (Kabelkanal-Modus): In diesem Modus können Sie Sender durch Eingabe der Nummer anwählen, die jedem Kabelsender zugeordnet ist.
Deutsch - 12
BN68-00989T-00Ger 2/27/06 4:33 PM Page 13
Sender hinzufügen/sperren
Mit Hilfe der Programmverwaltung können Sie Sender bequem sperren oder hinzufügen.
1
Drücken Sie die Taste MENU ( ), um das Menü anzuzeigen.
2
Drücken Sie die Tasten … oder †, um Kanal auszuwählen, und drücken Sie dann die Taste ENTER ( ).
3
Drücken Sie die Tasten … oder †, um Programmverwaltung auszuwählen, und drücken Sie dann die Taste ENTER ( ).
◆ Sender hinzufügen
Mit Hilfe der Programmverwaltung können Sie Sender hinzufügen.
4
Wählen Sie die Programmverwaltung aus, indem Sie die Taste ENTER
( ) drücken.
5
Wechseln Sie zum Feld ( ), indem Sie die Tasten …/†/œ/√ drücken, und wählen Sie den hinzuzufügenden Sender aus. Drücken Sie dann die Taste
ENTER ( ), um den Sender hinzuzufügen.
➢
Wenn Sie erneut die Taste ENTER ( ) drücken, wird das Symbol ( ) neben dem Sender angezeigt, und der Sender wird nicht hinzugefügt.
◆ Sender sperren
Mit dieser Funktion können Sie nicht autorisierte Benutzer, z. B. Kinder, daran hindern, ungeeignete Programme anzuschauen, indem das Bild blockiert und der
Ton stummgeschaltet wird.
6
Wählen Sie mit den Tasten … oder † die Option Kindersicherung aus, und drücken Sie dann die Taste ENTER ( ).
7
Wählen Sie mit den Tasten … oder † die Option Ein aus. Drücken Sie dann die Taste ENTER ( ).
8
Drücken Sie die Tasten … oder †, um Programmverwaltung auszuwählen, und drücken Sie dann die Taste ENTER ( ).
9
Wechseln Sie zum Feld ( ), indem Sie die Tasten …/†/œ/√ drücken, und wählen Sie den zu sperrenden Sender aus. Drücken Sie dann die Taste
ENTER ( ).
➢
Wenn Sie erneut die Taste ENTER ( ) drücken, wird das Symbol ( ) neben dem Sender angezeigt, und die Sperre für den Sender wird aufgehoben.
➢
Wenn die Kindersicherung aktiviert ist, wird ein blauer Bildschirm angezeigt.
10
Drücken Sie die Taste EXIT, um dieses Menü zu verlassen.
TV Kanal
Land
Autom. speichern
Man. speichern
: Deutschland
Programmverwaltung
Sortieren
Name
Feinabstimmung
TV
Navig.
Eingabe
Programmverwaltung
Programmverwaltung
Kindersicherung : Ein
Zurück
Navig.
Eingabe
Programmverwaltung
P 1 C 16 BBC 1
1 / 10
Progr.
0 C --
1 BBC 1
2 C 3
3 S 1
4 S 3
5 S 6
6 S 7
7 S 9
8 S 11
9 S 12
Zufüg
Navig.
Seite
Sperren
Eingabe
Zurück
Zurück
➢
Sie können diese Optionen auswählen, indem Sie einfach die Taste
CH MGR auf der Fernbedienung drücken.
Deutsch - 13
BN68-00989T-00Ger 2/27/06 4:33 PM Page 14
Gespeicherte Sender sortieren
TV Kanal
Land
Autom. speichern
Man. speichern
: Deutschland
Programmverwaltung
Sortieren
Name
Feinabstimmung
Navig.
Eingabe Zurück
TV
Sortieren
Progr. Sender Name
2
3
0
1
4
C --
C 4
C 74
C 75
S 1
Navig.
Eingabe Zurück
Mit diesem Vorgang können Sie den Programmplatz gespeicherter Sender ändern.
Das ist möglicherweise nach dem automatischen Speichern von Sendern erforderlich.
1
Drücken Sie die Taste MENU ( ), um das Menü anzuzeigen.
2
Drücken Sie die Tasten … oder †, um Kanal auszuwählen, und drücken
Sie dann die Taste ENTER ( ).
3
Wählen Sie mit den Tasten … oder † die Option Sortieren aus, und drücken Sie dann die Taste ENTER ( ).
4
Wählen Sie mit den Tasten … oder † den Sender aus, den Sie verschieben möchten, und drücken Sie dann die Taste ENTER ( ).
5
Wählen Sie mit den Tasten … oder † den Programmplatz aus, der dem Sender zugewiesen werden soll.
Drücken Sie die Taste ENTER ( ). Der Sender befindet sich nun auf dem neuen
Programmplatz, und alle anderen Sender wurden entsprechend verschoben.
6
Wiederholen Sie die Schritte 4 und 5, bis Sie allen Sendern den gewünschten Programmplatz zugewiesen haben.
7
Drücken Sie die Taste EXIT, um dieses Menü zu verlassen.
Kanäle benennen
TV
Kanal
Land
Autom. speichern
: Deutschland
Man. speichern
Programmverwaltung
Sortieren
Name
Feinabstimmung
TV
Navig.
Eingabe
Name
Progr.
2
3
0
1
4
Sender
C --
C 4
C 74
C 75
S 1
Name
-----
-----
-----
-----
Zurück
Navig.
Einstellen Zurück
Sendernamen werden automatisch zugewiesen, sofern diese Information im
Sendersignal enthalten ist. Sie können Sendernamen bearbeiten und ändern.
1
Drücken Sie die Taste MENU ( ), um das Menü anzuzeigen.
2
Drücken Sie die Tasten … oder †, um Kanal auszuwählen, und drücken
Sie dann die Taste ENTER ( ).
3
Drücken Sie die Tasten … oder †, um Name auszuwählen, und drücken Sie dann die Taste ENTER ( ).
4
Drücken Sie die Taste … oder †, um den Sender auszuwählen, dem ein neuer
Name zugewiesen werden soll, und drücken Sie dann die Taste ENTER ( ).
5
Wählen Sie mit den Tasten … oder † Buchstaben (A-Z), Zahlen (0-9) und sonstige Zeichen aus. Blättern Sie zum vorherigen oder nächsten Zeichen, indem
Sie die Taste œ oder √, und anschließend die Taste ENTER ( ).
6
Wiederholen Sie die Schritte 4 bis 5 für jeden Sender, dem Sie einen neuen
Namen zuweisen möchten.
7
Drücken Sie die Taste EXIT, um dieses Menü zu verlassen.
Deutsch - 14
ie er
.
n
.
n n
BN68-00989T-00Ger 2/27/06 4:33 PM Page 15
Kanäle mit Feinabstimmung einstellen
Bei klarem Empfang ist keine Feinabstimmung nötig, da diese automatisch während der Sendersuche erfolgt. Falls das Signal jedoch schwach oder das
Bild verzerrt ist, müssen Sie unter Umständen eine manuelle
Feinabstimmung durchführen.
1
Drücken Sie die Taste MENU ( ), um das Menü anzuzeigen.
2
Drücken Sie die Tasten … oder †, um Kanal auszuwählen, und drücken
Sie dann die Taste ENTER ( ).
3
Wählen Sie mit den Tasten … oder † die Option Feinabstimmung aus, und drücken Sie dann die Taste ENTER ( ).
4
Mit den Tasten œ oder √ können Sie versuchen, die Bild- und Tonqualität zu verbessern. Drücken Sie die Taste ENTER ( ).
➢
Um die Feinabstimmung auf 0 zurückzusetzen, und wählen Sie mit der
Taste … oder † die Option Reset aus.
Drücken Sie die Taste ENTER ( ).
5
Drücken Sie die Taste EXIT, um dieses Menü zu verlassen.
➢
Fine Tune Store ändert die Farbe des OSD-Menüs (On Screen Display) für den Kanal von Weiß nach Rot und fügt die Markierung „*“ hinzu.
TV Kanal
Land
Autom. speichern
Man. speichern
: Deutschland
Programmverwaltung
Sortieren
Name
Feinabstimmung
Navig.
Eingabe
P 1 *
Feinabstimmung
Einstellen
+3
Reset
Speichern Zurück
Zurück
P 1 *
Mono
Deutsch - 15
BN68-00989T-00Ger 2/27/06 4:33 PM Page 16
Bildstandard ändern
Sie können den Bildstandard auswählen, der für Ihre Sehgewohnheiten am besten geeignet ist.
TV
1
Drücken Sie die Taste MENU ( ), um das Menü anzuzeigen.
Modus
Format
Digitale RM
DNIe Demo
PIP
: Dynamisch
: Autom. Breit
: Ein
: Aus
2
Wählen Sie mit den Tasten … oder † die Option Bild aus, und drücken Sie dann die Taste ENTER ( ).
3
Drücken Sie zwei Mal die Taste ENTER ( ).
Navig.
Eingabe Zurück
4
Wählen Sie mit den Tasten … oder † den gewünschten Modus aus, und drücken Sie dann die Taste ENTER ( ).
TV
Modus
Kontrast
Helligkeit
Schärfe
Farbe
Farbton
Farbtemp.
Reset
G 50
Modus
: Dynamisch
Standard
100
Film
50
Benutzerdef.
75
55
R 50
: Kalt1
Navig.
Eingabe Zurück
5
Verfügbare Modi: Dynamisch, Standard, Film, Benutzerdef.
➢
Die Einstellungswerte können je nach Signalquelle unterschiedlich sein.
(Beispiel: RF, Video, Komp., PC oder HDMI)
Drücken Sie die Taste EXIT, um dieses Menü zu verlassen.
➢
Sie können diese Optionen auch einfach durch Drücken der Taste P.MODE auf der Fernbedienung auswählen.
➢
◆ Wählen Sie Dynamisch aus, wenn Sie tagsüber oder bei starker
Umgebungsbeleuchtung fernsehen möchten.
◆ Wählen Sie Standard aus, um die Werkseinstellungen zu verwenden.
◆ Wählen Sie die Option Film aus, wenn Sie sich einen Film ansehen möchten.
◆ Wählen Sie Benutzerdef. aus, wenn Sie die Einstellungen selbst nach
Wunsch anpassen möchten.
Bildeinstellungen anpassen
Das Gerät verfügt über mehrere Einstellmöglichkeiten für die Bildqualität:
TV
Modus
Format
Digitale RM
DNIe Demo
PIP
: Dynamisch
: Autom. Breit
: Ein
: Aus
1
Drücken Sie die Taste MENU ( ), um das Menü anzuzeigen.
2
Wählen Sie mit den Tasten … oder † die Option Bild aus, und drücken
Sie dann die Taste ENTER ( ).
3
Drücken Sie zwei Mal die Taste ENTER ( ).
Navig.
Eingabe Zurück
4
Wählen Sie mit den Tasten … oder † den gewünschten Modus aus, und drücken Sie dann die Taste ENTER ( ).
TV
Modus
Kontrast
Helligkeit
Schärfe
Farbe
Farbton
Farbtemp.
G 50
Reset
Modus
: Dynamisch
100
Kalt2
50
Kalt1
75
Normal
55
R 50
Warm1
Warm2
Navig.
Eingabe Zurück
5
6
Verfügbare Modi: Dynamisch, Standard, Film, Benutzerdef.
Wählen Sie mit den Tasten … oder † die gewünschte Option aus, und drücken Sie dann die Taste ENTER (
Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTER ( ).
).
7
Drücken Sie die Taste EXIT, um dieses Menü zu verlassen.
◆ Kontrast – Helligkeit – Schärfe – Farbe – Farbton (nur NTSC)
◆ Kontrast – Helligkeit – Farbe : PC-Modus
Drücken Sie die Tasten œ oder √, bis Sie die optimale Einstellung festgelegt haben.
◆ Farbtemp.: Kalt2/Kalt1/Normal/Warm1/Warm2
◆ Reset: Sie können die Bildeinstellungen auf die werkseitig festgelegten Standardbildeinstellungen zurücksetzen.
➢
Die Funktion Reset wird für jeden Bildmodus und Farbton konfiguriert.
Deutsch - 16
n.
E
ie
BN68-00989T-00Ger 2/27/06 4:33 PM Page 17
Bildformat wählen
Sie können ein Bildformat auswählen, das Ihren Sehgewohnheiten am besten entspricht.
TV Bild
1
Drücken Sie die Taste MENU ( ), um das Menü anzuzeigen.
2
Wählen Sie mit den Tasten … oder † die Option Bild aus, und drücken Sie dann die Taste ENTER ( ).
Modus
Format
Digitale RM
DNIe Demo
PIP
: Dynamisch
: Autom. Breit
: Ein
: Aus
3
Navigieren Sie mit den Taste … oder † zur Menüoption Format, und drücken
Sie dann die Taste ENTER ( ).
Navig.
Eingabe Zurück
4
Wählen Sie mit den Tasten … oder † die gewünschte Option aus, und drücken Sie dann die Taste ENTER ( ).
TV
Format
Verfügbare Optionen: Autom. Breit, 16:9, Breit 4:3, Zoom, 4:3
◆ Autom. Breite: Bild vergrößern und vom 4:3- auf 16:9-Seitenverhältnis umstellen.
◆ 16:9: Diese Option stellt das Breitbildformat 16:9 ein.
◆ Breit 4:3: Bild stärker als mit der Option 4:3 vergrößern.
Zum vertikalen Verschieben des Bilds wählen Sie mit den Tasten
… oder † das Symbol (
), und passen Sie die Bildposition mit den
Tasten √ oder ENTER ( ) an.
◆ Zoom: Vergrößert das Bild vertikal.
◆ 4:3: Stellt das Bildformat auf den Normal-Modus 4:3 ein.
Autom. Breit
16:9
Breit 4:3
Zoom
4:3
Navig.
Eingabe Zurück
5
Drücken Sie die Taste EXIT, um dieses Menü zu verlassen.
➢
Sie können das Bildformat ändern, indem Sie auf der Fernbedienung einfach die Taste P.SIZE drücken.
➢
Wenn Sie bei eingeschalteter PIP-Funktion das Bildformat ändern, wird
➢ die PIP-Funktion automatisch ausgeschaltet.
Je nach Signalquelle können die Bildgrößenoptionen variieren.
Die verfügbaren Elemente können in Abhängigkeit vom ausgewählten Modus variieren.
Bildgröße und Bildposition mit der Zoom-Funktion ändern
◆ Wenn die Bildgröße über die Zoom-Funktion geändert wird, kann die Positionierung und Größe des Bildes mit den Tasten … oder † vertikal angepasst werden.
◆ Verschieben Sie das Bild mit den Tasten … oder † nach oben oder nach unten
Tasten œ oder √ eine Auswahl getroffen haben.
◆ Verwenden Sie die Tasten … oder † zum vertikalen Vergrößern des Bildes
œ oder √ eine Auswahl getroffen haben.
, nachdem Sie mit den
, nachdem Sie mit den Tasten
Digitale RM / DNIe Demo
1
Drücken Sie die Taste MENU ( ), um das Menü anzuzeigen.
2
Wählen Sie mit den Tasten … oder † die Option Bild aus, und drücken Sie dann die Taste ENTER ( ).
3
Wählen Sie mit den Tasten … oder † die gewünschte Option aus, und drücken Sie dann die Taste ENTER ( ).
Verfügbare Optionen: Digitale RM, DNIe Demo
4
Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTER ( ).
5
Drücken Sie die Taste EXIT, um dieses Menü zu verlassen.
TV
Modus
Format
Digitale RM
DNIe Demo
PIP
Navig.
: Dynamisch
: Autom. Breit
: Ein
: Aus
Eingabe Zurück
◆ Digitale RM: Ein/Aus
Wenn das vom Fernsehgerät empfangene Signal schwach ist, können Sie diese Funktion aktivieren, um ggf.
Bildrauschen und Doppelkonturen auf dem Bildschirm zu verringern.
◆ DNIe Demo: Ein/Aus
Dieser Fernseher umfasst die DNIe-Funktion und bietet daher hohe Bildqualität.
Wenn Sie für DNIe Demo die Option Ein festlegen, können Sie auf dem Bildschirm zu Demonstrationszwecken eine aktivierte DNIe und ein normales Bild anzeigen. Mit dieser Funktion können Sie den Unterschied in der
Bildqualität sehen.
➢
DNIe TM
(Digital Natural Image engine)
Mit dieser Funktion erhalten Sie durch 3D-Rauschunterdrückung, Detailverbesserung, Kontrastverstärkung und verbesserte Weißdarstellung ein schärferes Bild. Der neue Bildausgleichsalgorithmus sorgt für ein helleres, klareres und viel detailreicheres Bild. Durch die DNIe TM -Technologie wird jede Art von Signalen Ihren Augen angepasst.
➢
„DNIe Demo“ ist im PC-Modus nicht verfügbar.
Deutsch - 17
BN68-00989T-00Ger 2/27/06 4:33 PM Page 18
PIP-Funktion (Bild-im-Bild) verwenden
Sie können innerhalb des Hauptbildes ein PIP-Bild einblenden. Dadurch können Sie eine Fernsehsendung ansehen oder die Videosignale eines anderen angeschlossenen Geräts anzeigen.
TV 1
Drücken Sie die Taste MENU ( ), um das Menü anzuzeigen.
Modus
Format
Digitale RM
DNIe Demo
PIP
: Dynamisch
: 16:9
: Ein
: Aus
2
Wählen Sie mit den Tasten … oder † die Option Bild aus, und drücken Sie dann die Taste ENTER ( ).
3
Wählen Sie mit den Tasten … oder † die Option PIP aus, und drücken Sie die Taste ENTER ( ).
TV
Navig.
PIP
Quelle
Position
Programm
Eingabe
PIP
: Ein
: AV
:
: P 1
Zurück
4
Wählen Sie mit den Tasten … oder † die gewünschte Option aus, und drücken Sie dann die Taste ENTER ( ).
Verfügbare Optionen: PIP(Ein/Aus), Quelle, Position, Programm
5
Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTER ( ).
6
Drücken Sie die Taste EXIT, um dieses Menü zu verlassen.
Navig.
Eingabe Zurück
◆ PIP: Ein/Aus
Sie können die PIP-Funktion aktivieren oder deaktivieren.
➢
Sie können diese Optionen auswählen, indem Sie einfach die Taste PIP auf der Fernbedienung drücken.
◆ Quelle: TV/Ext.1/Ext.2/AV/S-Video
Zur Auswahl einer Quelle für das PIP-Bild.
◆ Position: / / /
Zur Auswahl der Position des PIP-Bildes.
◆ Programm
Sie können nur dann einen Sender für das PIP-Bild auswählen, wenn Quelle auf TV eingestellt ist.
Einfaches Bedienen mit der Fernbedienung
Tasten
PIP
SOURCE
Funktion
PIP-Funktion direkt ein- und ausschalten.
Quelle für das Nebenbild bestimmen. (TV, Ext.1, Ext.2, AV,
S-Video
).
POSITION
Position des Nebenbildes festlegen.
P /
Kanal für Nebenbild wählen.
Tabelle der PIP-Einstellungen
Hauptbild
TV
AV
S-Video
Ext.1
Ext.2
Komp.
HDMI
PC
PIP-Bild
TV
X
O
O
X
X
X
X
X
AV
X
O
O
X
X
X
X
X
X - Diese PIP (Bild-im-Bild)-Kombination ist nicht verfügbar.
O - Diese PIP (Bild-im-Bild)-Kombination ist verfügbar.
S-Video
X
O
X
X
X
X
X
X
Ext.1
X
O
O
X
X
X
X
X
Ext.2 PC
X
O
O
X
X
X
X
X
X
X
X
X
X
X
X
X
Deutsch - 18
e
.
e
P
BN68-00989T-00Ger 2/27/06 4:33 PM Page 19
Audiofunktionen
1
Drücken Sie die Taste MENU ( ), um das Menü anzuzeigen.
2
Drücken Sie die Tasten … oder †, um Ton auszuwählen, und drücken
Sie dann die Taste ENTER ( ).
3
Wählen Sie mit den Tasten … oder † die gewünschte Option aus, und drücken Sie dann die Taste ENTER ( ).
Verfügbare Optionen: Modus, Equalizer, SRS TSXT, Auto. Lautst.,
Int. Ton aus
, Reset (Bei aktiviertem Spielemodus)
4
Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken
Sie die Taste ENTER ( ).
5
Drücken Sie die Taste EXIT, um dieses Menü zu verlassen.
◆ Modus: Standard/Musik/Film/Sprache/Benutzerdef.
Stellen Sie den Audiomodus ein, der am besten zur jeweiligen Sendung passt.
➢
Sie können diese Optionen auch einfach durch Drücken der Taste
S.MODE auf der Fernbedienung auswählen.
TV
Modus
Equalizer
SRS TSXT
Auto. Lautst.
Int. Ton aus
Reset
Ton
: Benutzerdef.
: Aus
: Aus
: Aus
Navig.
Eingabe Zurück
< Bei aktiviertem Spielemodus >
TV
Ton
Modus
Equalizer
SRS TSXT
Auto. Lautst.
Int. Ton aus
Reset
: Benutzerdef.
: Aus
: Aus
: Aus
Navig.
Eingabe Zurück
◆ Equalizer: Balance/100Hz/300Hz/1KHz/3KHz/10KHz
Das Fernsehgerät verfügt über mehrere Einstellmöglichkeiten für die
Tonqualität.
➢
Wenn Sie Änderungen an diesen Einstellungen vornehmen, wird der
Audiomodus automatisch auf Benutzerdef. umgestellt.
TV Equalizer
R
+
0
L
Balance
-
100H z
300H z
1KH z
-
3KH z
10KH z
+
0
Navig.
Einstellen Zurück
◆ SRS TSXT: Ein/Aus
TruSurround XT ist eine patentierte SRS-Technologie, mit der die
Wiedergabe von 5.1 Multichannel-Inhalten über zwei Lautsprecher möglich ist. Mit TruSurround kommen Sie in den Genuss überzeugender Virtual
Surround-Effekte über alle Stereo-Systeme mit zwei Lautsprechern, einschließlich der internen Fernsehlautsprecher. TruSurround XT ist mit allen Multichannel-Formaten kompatibel.
➢
Sie können diese Optionen auswählen, indem Sie einfach die Taste
SRS(
) auf der Fernbedienung drücken.
➢
TruSurround XT, SRS und das Symbol sind eingetragene Markenzeichen von SRS Labs, Inc.
Die TruSurround XT-Technologie wird unter Lizenz von SRS Labs, Inc. hergestellt und in das System integriert.
◆ Auto. Lautst.: Ein/Aus
Aufgrund unterschiedlicher Signalbedingungen unterscheiden sich Fernsehsender in der Lautstärke, so dass es erforderlich sein kann, die Lautstärke beim Umschalten zwischen Sendern jedes Mal nachzuregeln. Mit der
Funktion für automatische Lautstärkeeinstellung wird die Lautstärke automatisch bei starkem Modulationssignal verringert und bei schwachem Modulationssignal erhöht.
◆ Int. Ton aus: Ein/Aus
Für die Tonwiedergabe über externe Lautsprecher deaktivieren Sie die internen Lautsprecher.
➢
Die Tasten VOL +, VOL - und Mute funktionieren nicht, wenn Int. Ton aus auf Ein eingestellt ist.
◆ Reset
Im Spielemodus ist die Funktion zum Zurücksetzen der Audioeinstellungen aktiviert. Durch Auswählen der
Reset-Funktion nach dem Einstellen des Equalizers wird die Equalizer-Einstellung auf die Werkseinstellungen zurückgesetzt.
Deutsch - 19
BN68-00989T-00Ger 3/17/06 12:59 PM Page 20
Zeitfunktionen
TV
TV
Einstellungen
Plug & Play
Sprache
Zeit
Spielemodus
Blaues Bild
Melodie
PC
Mehr
: Deutsch
: Aus
: Aus
: Aus
Navig.
Eingabe Zurück
Zeit
Zeit einstellen 00 : 00
Sleep-Timer : Aus
Autom. Ein 00 : 00 Aus
Autom. Aus 00 : 00 Aus
Navig.
Eingabe Zurück
1
Drücken Sie die Taste MENU ( ), um das Menü anzuzeigen.
2
Drücken Sie die Tasten … oder †, um Einstellungen auszuwählen, und drücken Sie dann die Taste ENTER ( ).
3
Wählen Sie mit den Tasten … oder † die Option Zeit aus, und drücken Sie dann die Taste ENTER ( ).
4
Wählen Sie mit den Tasten … oder † die gewünschte Option aus, und drücken Sie dann die Taste ENTER ( ).
Verfügbare Optionen: Zeit einstellen, Sleep-Timer, Autom. Ein,
Autom. Aus
5
Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTER ( ).
6
Drücken Sie die Taste EXIT, um dieses Menü zu verlassen.
◆ Zeit einstellen
Sie können die Uhr des Fernsehgeräts stellen, so dass die aktuelle Uhrzeit angezeigt wird, wenn Sie auf der Fernbedienung die Taste INFO drücken.
Wenn Sie den automatischen Timer verwenden möchten, müssen Sie die
Uhrzeit einstellen.
- Drücken Sie die Tasten œ oder √, um Stunde oder Minute auszuwählen.
Nehmen Sie die Einstellungen mit den Tasten œ oder √ vor.
➢
Sie können die Stunden und Minuten auch über die Zifferntasten auf der
Fernbedienung einstellen.
➢
Bei einem Stromausfall oder Ausschalten des Geräts über das Netzteil gehen die Einstellungen der Uhr verloren.
◆ Sleep-Timer
Sie können ein Intervall zwischen 30 und 180 Minuten auswählen, nach dessen
Ablauf das Fernsehgerät automatisch in den Standby-Modus geschaltet wird.
- Wählen Sie mit den Tasten … oder † aus, nach welcher Zeit das Gerät ausgeschaltet werden soll (Aus, 30, 60, 90, 120, 150 oder 180).
➢
Sie können diese Optionen auswählen, indem Sie einfach die Taste
SLEEP auf der Fernbedienung drücken. Falls der Sleep-Timer noch nicht aktiviert ist, wird Aus angezeigt. Ist der Sleep-Timer aktiviert, so wird die verbleibende Zeit angezeigt, nach deren Ablauf das Gerät in den
Standby-Modus geschaltet wird.
◆ Autom. Ein / Autom. Aus
Sie können die Funktionen Ein/ Aus so einstellen, dass das Fernsehgerät zum ausgewählten Zeitpunkt automatisch ein- bzw. ausgeschaltet wird.
☛
Voraussetzung dafür ist, dass Sie die Uhr gestellt haben.
- Autom. Ein: Wählen Sie mit den Tasten œ oder √ Stunde, Minute, Programm oder Lautstärke aus.
Nehmen Sie die Einstellungen mit den Tasten … oder † vor.
Um die Option Autom. Ein mit der eingegebenen Einstellung zu aktivieren, stellen Sie mit den Tasten … oder † die Option Aktivierung auf Ja ein.
➢
Sie können die Stunden und Minuten auch über die Zifferntasten auf der
Fernbedienung einstellen.
- Autom. Aus: Drücken Sie die Tasten œ oder √, um die Option Stunde oder Minute auszuwählen.
Um die Option Autom. Aus mit der eingegebenen Einstellung zu aktivieren, drücken Sie die Tasten … oder †, um die Option Aktivierung auf Ja festzulegen..
➢
Sie können die Stunden und Minuten auch über die Zifferntasten auf der
Fernbedienung einstellen.
☛
Autom. Ausschalten
Wenn Sie den Timer auf “Ein” einstellen, schaltet sich das Fernsehgerät drei Stunden nach dem Einschalten durch den Timer ab, wenn in dieser Zeit keine weiteren Funktionen bedient werden. Diese Funktion ist nur im
Modus “Ein” des Timers verfügbar und verhindert Schäden durch Überhitzung, wenn das Fernsehgerät zu lange eingeschaltet ist.
Deutsch - 20
ie ks.
.
e er cht ie
BN68-00989T-00Ger 2/27/06 4:33 PM Page 21
Sprache / Blaues Bild / Melodie / Energiesparmodus
1
Drücken Sie die Taste MENU ( ), um das Menü anzuzeigen.
2
Drücken Sie die Tasten … oder †, um Einstellungen auszuwählen, und drücken Sie dann die Taste ENTER ( ).
3
Wählen Sie mit den Tasten … oder † die gewünschte Option aus, und drücken Sie dann die Taste ENTER ( ).
Verfügbare Optionen: Sprache, Blaues Bild, Melodie,
Energiesparmod.
TV Einstellungen
Plug & Play
Sprache
Zeit
Spielemodus
Blaues Bild
Melodie
PC
Mehr
: Deutsch
: Aus
: Aus
: Aus
Navig.
Eingabe Zurück
4
Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTER ( ).
5
Drücken Sie die Taste EXIT, um dieses Menü zu verlassen.
◆ Sprache
Die verfügbaren Optionen in diesem Menü sind modellabhängig. Wenn Sie das Fernsehgerät das erste Mal verwenden, müssen Sie die Sprache auswählen, in der Menüs und Hinweise angezeigt werden sollen.
◆ Blaues Bild: Ein/Aus
Wenn kein Signal empfangen wird oder das Signal sehr schwach ist, wird der rauschende Bildhintergrund automatisch durch ein blaues Bild ersetzt. Wenn Sie auch bei sehr schlechtem Empfang weiterhin das Bild mit Störungen anzeigen möchten, stellen Sie die Option Blaues Bild auf Aus.
◆ Melodie: Ein/Aus
Sie können das Fernsehgerät so einstellen, dass beim Ein- bzw. Ausschalten des Geräts eine Melodie ertönt.
◆ Energiesparmod.: Aus/Gering/Mittel/Hoch
Mit dieser Funktion wird die Helligkeit des Bildschirms entsprechend der Lichtverhältnisse der Umgebung angepasst.
Aus
: Energiesparmod.-Modus ausschalten.
Gering
: Das Gerät wird unabhängig von den Lichtverhältnissen in der
Umgebung im Standardmodus betrieben.
Mittel
: Das Gerät wird unabhängig von den Lichtverhältnissen der Umgebung in den mittleren Stromsparmodus versetzt.
Hoch
: Das Gerät wird unabhängig von den Lichtverhältnissen in der Umgebung in den maximalen Stromsparmodus versetzt.
➢
Sie können diese Optionen auswählen, indem Sie einfach die Taste
E.SAVING auf der Fernbedienung drücken.
Spielemodus verwenden
Wenn Sie eine Spielekonsole wie PlayStation TM oder Xbox TM anschließen, können Sie durch Auswählen des Spielemenüs ein realitätsnaheres
Spielerlebnis genießen.
1
2
Drücken Sie die Taste MENU ( ), um das Menü anzuzeigen.
Drücken Sie die Tasten … oder †, um Einstellungen auszuwählen, und drücken Sie dann die Taste ENTER ( ).
TV Einstellungen
Plug & Play
Sprache
Zeit
Spielemodus
Blaues Bild
Melodie
PC
Mehr
: Deutsch
: Aus
: Aus
: Aus
Navig.
Eingabe Zurück
3
Drücken Sie die Tasten und , um Spielemodus auszuwählen, und drücken
Sie dann die Taste ENTER ( ).
4
Wählen Sie mit den Tasten … oder † die Option Ein oder Aus aus. Drücken Sie dann die Taste ENTER ( ).
5
Drücken Sie die Taste EXIT, um dieses Menü zu verlassen.
➢
Wenn Sie die Spielekonsole wieder vom Gerät trennen und ein anderes externes Gerät anschließen, beenden Sie den Spielemodus über das Bildmenü.
➢
Wenn Sie im Spielemodus das TV-Menü anzeigen, zittert das Bild leicht.
➢
Der Spielemodus ist im TV-Modus nicht verfügbar.
➢
Bei aktiviertem Spielemodus:
◆ Der Bildmodus wird automatisch auf „Benutzerdef.“ eingestellt und kann vom Benutzer nicht geändert werden.
◆ Der Audiomodus im Menü „Ton“ ist deaktiviert. Passen Sie den Ton unter Verwendung des Equalizers an.
◆ Die Funktion zum Zurücksetzen der Audioeinstellungen ist aktiviert. Durch Auswählen der Reset-Funktion nach dem Einstellen des Equalizers wird die Equalizer-Einstellung auf die Werkseinstellungen zurückgesetzt.
Deutsch - 21
BN68-00989T-00Ger 2/27/06 4:33 PM Page 22
Einbrennschutz
TV Einstellungen
Mehr
Energiesparmod.
: Aus
Bildschirm-Einbrennschutz
Navig.
Eingabe Zurück
TV
Bildschirm-Einbrennschutz
Pixel-Shift
Vollweiss
Korrekturmuster
TV
Navig.
Eingabe
Pixel-Shift
Pixel-Shift
Pixel horizontal
Pixel vertikal
Zeit
: Ein
: 4
: 4
: 4
Zurück
Dieses Gerät ist mit Einbrennschutz-Technologie ausgestattet, um die Möglichkeit des Einbrennens des Monitorbildes zu verringern. Diese Technologie ermöglicht das Einstellen von vertikalen (Pixel vertikal) und horizontalen (Pixel horizontal)
Bildbewegungen. Die Zeiteinstellung ermöglicht das Programmieren der Dauer zwischen Bildbewegungen in Minuten.
1
Drücken Sie die Taste MENU ( ), um das Menü anzuzeigen.
2
Drücken Sie die Tasten … oder †, um Einstellungen auszuwählen, und drücken Sie dann die Taste ENTER ( ).
3
Wählen Sie mit den Tasten … oder † die Option
Bildschirm-Einbrennschutz
aus, und drücken Sie die Taste
ENTER ( ).
4
Wählen Sie mit den Tasten … oder † die gewünschte Option aus, und drücken Sie dann die Taste ENTER ( ).
Verfügbare Optionen: Pixel-Shift, Vollweiss, Korrekturmuster
5
Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTER ( ).
6
Drücken Sie die Taste EXIT, um dieses Menü zu verlassen.
Navig.
Eingabe Zurück
◆ Pixel-Shift: Diese Funktion verschiebt Pixel auf dem Plasmabildschirm horizontal oder vertikal, um die Möglichkeit des Einbrennens des Bildes zu minimieren.
- Stellen Sie über die Tasten … oder † die Option Pixel-Shift auf Ein, und drücken Sie dann die Taste
ENTER ( ).
- Wählen Sie mit den Tasten … oder † die gewünschte Option aus, und drücken Sie dann die Taste ENTER ( ).
Verfügbare Optionen: Pixel horizontal, Pixel vertikal, Zeit
➢
Optimale Einstellung für Pixelabstand;
Pixel horizontal 4
Pixel vertikal
Zeit (Minuten)
4
4
◆ Vollweiss: Diese Funktion dient zum Entfernen von Nachbildern auf dem Bildschirm, indem sie die Farbe aller Pixel in Weiß ändert. Verwenden Sie diese Funktion, wenn Nachbilder oder -symbole auf dem Bildschirm angezeigt werden. Diese können insbesondere dann auftreten, wenn ein Standbild über längere Zeit auf dem Bildschirm angezeigt wurde.
◆ Korrekturmuster: Diese Funktion dient zum Entfernen von Nachbildern auf dem Bildschirm, indem alle Pixel des
Plasmabildschirms nach einem bestimmten Muster verschoben werden. Verwenden Sie diese
Funktion, wenn Nachbilder oder -symbole auf dem Bildschirm angezeigt werden. Diese können insbesondere dann auftreten, wenn ein Standbild über längere Zeit auf dem Bildschirm angezeigt wurde.
➢
Zum Entfernen von Nachbildern verwenden Sie entweder die Funktion “Vollweiss” oder die Funktion
“Korrekturmuster”.
Beide Funktionen entfernen Nachbilder auf dem Bildschirm, die Funktion “Korrekturmuster” ist jedoch effektiver.
➢
Die Funktion zum Entfernen von Nachbildern muss über einen längeren Zeitraum (ca. 1 Stunde) ausgeführt werden, um Nachbilder auf dem Bildschirm effektiv zu entfernen.
Wenn das Nachbild nach dem Ausführen der Funktion nicht entfernt ist, wiederholen Sie die Anwendung der
Funktion.
➢
Drücken Sie zum Deaktivieren dieser Funktion eine beliebige Taste auf der Fernbedienung.
Deutsch - 22
t
). eit
BN68-00989T-00Ger 3/17/06 12:59 PM Page 23
PC-Betriebssystem konfigurieren (Unter Windows XP)
Nachstehend finden Sie die Bildschirmeinstellungen für ein typisches Windows-
System (Windows XP). Die Darstellungen können von denen auf Ihrem PC abweichen. Das hängt vor allem von der Version Ihres Windows-Betriebssystems und der verwendeten Videokarte in Ihrem Rechner ab. Trotzdem treffen die beschriebenen Installationsschritte für beinahe jede Windows-
Betriebssystemversion zu. (Wenden Sie sich anderenfalls an Ihren
Computerhersteller oder Samsung-Händler.)
1
Klicken Sie mit der rechten Maustaste auf den Windows-Desktop, und klicken Sie dann auf Eigenschaften.
Das Fenster Anzeigeeigenschaften wird angezeigt.
2
Klicken Sie auf die Registerkarte Einstellungen, und stellen Sie einen Anzeigemodus gemäß der Tabelle der
Anzeigemodi ein.
Eine Änderung der Farbeinstellungen ist nicht erforderlich.
3
Klicken Sie auf Erweitert. Ein neues Einstellungsdialogfeld wird angezeigt.
4
Klicken Sie auf die Registerkarte Monitor, und stellen Sie anschließend die Bildschirmfrequenz gemäß der
Tabelle der Anzeigemodi ein. Stellen Sie wenn möglich die Vertikalfrequenz und die Horizontalfrequenz separat ein, anstelle die Einstellungen Bildschirmfrequenz zu verwenden.
5
Klicken Sie auf OK, um das Fenster zu schließen, und klicken Sie anschließend im Fenster Eigenschaften von
Anzeige auf die Schaltfläche OK. Möglicherweise wird der Computer neu gestartet.
Deutsch - 23
BN68-00989T-00Ger 2/27/06 4:33 PM Page 24
Eingangsmodus (PC)
Bildschirmposition und -größe hängen vom Typ des PC-Monitors und von der Auflösung ab.
In der nachstehenden Tabelle sind alle unterstützten Monitormodi aufgelistet:
Video-Signal
Punkte x Zeilen
Vertikalfrequenz
(Hz)
Horizontalfrequenz
(kHz)
Vertikalpolarität Horizontal-polarität
IBM PC- / AT-
Kompatibel
640 x 350
720 x 400
640 x 480
800 x 600
848 x 480
1024 x 768
70.086
70.087
59.940
70.000
72.809
75.000
56.250
60.317
70.000
72.188
75.000
60.000
74.769
60.004
70.069
72.000
75.029
31.469
31.469
31.469
35.000
37.861
37.500
35.156
37.879
43.750
48.077
46.875
31.020
37.684
48.363
56.476
57.672
60.023
P
P
N
N
P
N/P
P
P
N/P
P
P
N
N
N/P
N
N
N/P
(N: Negativ / P: Positiv)
◆ Das Zeilensprungverfahren wird nicht unterstützt.
◆ Der Fernseher arbeitet möglicherweise nicht ordnungsgemäß, wenn kein Standardvideoformat ausgewählt ist.
◆ 480i/p, 576i/p, 720p oder 1080i sind im PC-Modus nicht verfügbar.
◆ Der XGA -Modus (1024 x 768@60Hz) ist zur Anzeige von Text optimal.
N
N
N
N/P
P
N/P
P
P
P
N
N
N/P
P
N
P
N
N/P
Deutsch - 24
ät
v)
BN68-00989T-00Ger 2/27/06 4:33 PM Page 25
Einstellungen für PC vornehmen
➢
Wählen Sie den PC-Modus aus, indem Sie die Taste SOURCE ( ) drücken.
1
Drücken Sie die Taste MENU ( ), um das Menü anzuzeigen.
2
Drücken Sie die Tasten … oder †, um Einstellungen auszuwählen, und drücken Sie dann die Taste ENTER ( ).
3
Wählen Sie mit den Tasten … oder † die Option PC aus, drücken Sie dann die
Taste ENTER ( ).
4
Wählen Sie mit den Tasten … oder † die gewünschte Option aus, und drücken
Sie dann die Taste ENTER ( ).
Verfügbare Optionen: Bildjustierung, Position, Autom. Einstellung,
Bild zurücksetzen
5
Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTER ( ).
6
Drücken Sie die Taste EXIT, um dieses Menü zu verlassen.
TV Einstellungen
Plug & Play
Sprache
Zeit
Spielemodus
Blaues Bild
Melodie
PC
Mehr
: Deutsch
: Aus
: Aus
: Aus
Navig.
Eingabe Zurück
TV
PC
Bildjustierung
Position
Autom. Einstellung
Bild zurücksetzen
Navig.
Eingabe Zurück
◆ Bildjustierung: Grob/Fein
Durch Einstellung der Bildqualität können Bildstörungen und Rauschen beseitigt oder verringert werden.
Falls sich Bildrauschen durch die Feinabstimmung allein nicht beheben lässt, stellen Sie zunächst die Frequenz möglichst genau ein (Grob). Führen Sie dann erneut eine Feinabstimmung durch.
Nachdem Sie das Bildrauschen durch die Grob- und Feinabstimmung des
Bildes verringert haben, stellen Sie die Position des Bildes so ein, dass es auf dem Bildschirm zentriert ist.
1
Wählen Sie mit den Tasten … oder † die Option Grob oder Fein aus, drücken Sie dann die Taste ENTER ( ).
2
Drücken Sie die Tasten œ oder √, um die Bildqualität anzupassen.
Es können vertikale Streifen auftreten, oder das Bild kann verschwommen sein. Drücken Sie die Taste ENTER ( ).
◆ Position:
Passen Sie die Position des PC-Bildes an, wenn es nicht auf das Fernsehbild passt.
1
Stellen Sie die Position mit den Tasten …/†/œ/√ ein.
2
Drücken Sie die Taste ENTER ( ).
TV
TV
Grob
Fein
Bildjustierung
50
0
Navig.
Eingabe Zurück
Position
Navig.
Eingabe Zurück
◆ Autom. Einstellung:
Mit dieser Funktion kann sich das Gerät automatisch an PC-Videosignale anpassen.
Bildqualität (fein, grob) und -position werden automatisch eingestellt.
◆ Bild zurücksetzen:
Sie können alle Bildeinstellungen auf die werkseitig eingestellten
Ausgangswerte zurücksetzen.
➢
Sie können diese Optionen auswählen, indem Sie einfach die Taste PC auf der Fernbedienung drücken.
Autom. Einstellen läuft
Bitte warten
Bild-Reset ist abgeschlossen.
Zurück
Deutsch - 25
BN68-00989T-00Ger 2/27/06 4:33 PM Page 26
Videotext-Funktion
(modellabhängig)
Die meisten Fernsehsender bieten Informationen per Videotext an.
Auf der Videotext-Indexseite finden Sie Verwendungshinweise zum
Videotext. Darüber hinaus können Sie über die Tasten der
Fernbedienung nach Bedarf verschiedene Optionen einstellen.
☛
Für die korrekte Anzeige von Videotextinformationen muss der
Senderempfang einwandfrei sein. Andernfalls können Informationen unvollständig sein oder einige Seiten nicht angezeigt werden.
(Videotext anzeigen/Videotext und Fernsehsendung zugleich anzeigen)
Drücken Sie diese Taste, um den Videotextmodus zu aktivieren, nachdem Sie einen Sender ausgewählt haben, der Videotext anbietet.
Drücken Sie die Taste wiederholt, um die Videotextinformationen gleichzeitig mit der aktuellen Sendung auf dem Bildschirm einzublenden.
(Untergeordnete Seite)
Drücken Sie diese Taste, um eine verfügbare untergeordnete Seite anzuzeigen.
(Textgröße)
Drücken Sie diese Taste, um Videotext in doppelt so großen
Buchstaben in der oberen Hälfte des Bildschirms anzuzeigen.
Drücken Sie die Taste erneut, um den Text in der unteren Hälfte des
Bildschirms anzuzeigen. Zum Ausblenden des Videotexts drücken
Sie die Taste erneut.
(Seite speichern)
Drücken Sie diese Taste, um Videotextseiten zu speichern.
(Nicht umblättern)
Drücken Sie diese Taste, um bei einer angezeigten Seite, die mit weiteren, untergeordnete Seiten verknüpft ist, das automatische
Umblättern zu verhindern. Drücken Sie zum Fortfahren die Taste erneut.
(Nächste Seite anzeigen)
Drücken Sie diese Taste, um die nächste Videotextseite anzuzeigen.
(Videotextmodus wechseln)
Drücken Sie diese Taste, um den Videotextmodus auszuwählen (LISTE/FLOF) Wenn Sie diese Taste im Modus
LIST (Liste) drücken, wird in den Listenspeichermodus umgeschaltet. Im Listenspeichermodus können Sie mit der
Taste (Seite speichern) Videotextseiten in einer Liste speichern.
(Vorherige Seite anzeigen)
Drücken Sie diese Taste, um die vorherige Videotextseite anzuzeigen.
(Indexseite aufrufen)
Drücken Sie diese Taste, um die Videotext-Indexseite (Inhaltsverzeichnis) anzuzeigen.
(Verborgenen Inhalt einblenden)
Drücken Sie diese Taste, um verborgenen Text anzuzeigen (z. B. Antworten bei Quizsendungen). Drücken Sie die
Taste erneut, um den Videotext auszublenden.
Wenn ein Sender das FASTEXT-System verwendet, sind die verschiedenen Themen auf den Videotextseiten farbig gekennzeichnet und können mit den Farbtasten der Fernbedienung angewählt werden. Drücken Sie die
Farbtaste, die dem Thema entspricht, das Sie anzeigen möchten. Die Seite wird mit anderen farbig markierten
Informationen angezeigt, die auf dieselbe Art ausgewählt werden können. Drücken Sie die entsprechende
Farbtaste, um die vorherige oder nächste Seite anzuzeigen.
(Abbrechen)
Drücken Sie diese Taste, um beim Suchen nach einer Seite die Sendung anzuzeigen.
(beenden)
Videotextanzeige beenden (modellabhängig)
➢
Sie können die Videotextseiten durch Drücken der Zifferntasten auf der
Fernbedienung wechseln.
Fortsetzung...
Deutsch - 26
er e
BN68-00989T-00Ger 2/27/06 4:33 PM Page 27
Videotextfunktion
(modellabhängig)
Die Videotextseiten sind in sechs Kategorien unterteilt:
Teil Inhalt
C
D
A
B
E
F
Ausgewählte Seitennummer.
Senderkennung.
Aktuelle Seitenzahl oder Suchhinweise.
Datum und Uhrzeit.
Text.
Statusinformationen.
FASTEXT-Informationen.
➢
Videotextinformationen sind oft auf mehrere aufeinander folgende
Seiten verteilt, die wie folgt aufgerufen werden können:
◆ Eingabe der Seitennummer
◆ Auswahl eines Titels in einer Liste
◆ Auswahl einer farbigen Überschrift (FASTEXT-System)
➢
Drücken Sie nochmals die Taste TV, um den Videotextmodus zu verlassen.
Deutsch - 27
BN68-00989T-00Ger 2/27/06 4:33 PM Page 28
So installieren Sie den Wandmontagerahmen
➢
Falls diese Installationsanleitung sich von den entsprechenden Anweisungen in der Bedienungsanleitung Ihres Geräts unterscheidet, verwenden Sie bitte die speziell für Ihren Gerätetyp zutreffende Installationsanleitung.
Montagehinweise
◆ Wenden Sie sich zur Montage der Wandhalterung an einen Techniker.
◆ Samsung Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Montage vom Kunden selbst durchgeführt wird.
◆ Die Halterung ist zur Montage an Betonwänden vorgesehen. Die Stabilität der Halterung bei Montage auf Putz oder an Täfelungen kann nicht garantiert werden.
◆ Änderungen des Lieferumfangs und der mitgelieferten Teile für die Wandhalterung vorbehalten.
Teile für die Installation
◆ Verwenden Sie bei der Montage der Wandhalterung nur die mitgelieferten Teile und Komponenten.
Wandhalterungsplatte
Scharnierbaugruppe Schrauben
Kunststoffhülse : 4 EA
1EA links :1EA rechts :1EA
Schrauben : 4 EA
Montage der Wandhalterung
unverlierbare
Schrauben
1
Der Wandmontagerahmen wird in Einzelteilen geliefert.
Verbinden Sie die Teile des Rahmens miteinander, und ziehen Sie die selbstsichernde
Schraube in Pfeilrichtung fest.
Montieren Sie die Wandhalterung, nachdem
Sie die Schrauben fest in der Wand angebracht haben.
Scharnierbaugruppe
(links)
Nehmen Sie das linke und das rechte Teil der
Scharnierbaugruppe ab.
Wandhalterungsplatte
Scharnierbaugruppe
(rechts)
So befestigen Sie das SET am Wandmontagerahmen
➢
Das Gehäuse Ihres SETs entspricht möglicherweise nicht genau der Abbildung. Die Installation der
Kunststoffhülsen für die Befestigung ist jedoch bei allen Modellen gleich.
1
Entfernen Sie die Schrauben auf der Rückseite des Plasmamonitors.
2
Setzen Sie die Bolzenschrauben in die
Kunststoffhülsen ein wie in der Abbildung dargestellt.
☛
1 Wenden Sie sich für die Installation des
Wandmontagerahmens an einen Fachbetrieb.
2 Überprüfen Sie nach der Installation nochmals,
Fortsetzung...
ob die Köpfe der Kunststoffhülsen auf beiden
Seiten sicher eingerastet sind.
3 Achten Sie bei der Installation und der
Einstellung des Neigungswinkels darauf, dass
Ihre Finger nicht eingeklemmt werden.
4 Überprüfen Sie nochmals die sichere Befestigung des SETs am Wandmontagerahmen, um sicherzustellen, dass das SET nicht herunterfallen kann. Dies könnte zu Personen- und natürlich auch Sachschäden führen.
Deutsch - 28
z t
BN68-00989T-00Ger 2/27/06 4:33 PM Page 29
So installieren Sie den Wandmontagerahmen
3
Setzen Sie die mit Kunststoffhülsen eingefassten Schrauben wieder auf der
Rückseite des Plasmamonitors ein.
4
Entfernen Sie die Sicherheitsstifte. Befestigen Sie die
Rückseite des Plasmamonitors an der Wandhalterung, indem Sie die 4 Plastikverschlussriegel, die in Schritt (#) montiert wurden, in die Führungsöffnungen an der
Wandhalterung einsetzen. Gehen Sie wie abgebildet vor, um den Plasmamonitor sicher an der Wandhalterung zu befestigen: Drücken (!), einhängen und herunterziehen
(@). Sichern Sie den Plasmamonitor, damit er nicht herabfällt, indem Sie die Sicherheitsstifte wieder einsetzen.
Plasmamonitor
Wandmontagerahmen Wand
So stellen Sie den Neigungswinkel ein
➢
Stellen Sie den Neigungswinkel des Wandmontagerahmens auf 0°, bevor Sie den Rahmen an der Wand befestigen.
, g n e
1
Befestigen Sie das SET an der Wandhalterung.
(Beachten Sie dazu die Hinweise unten.)
2
Stellen Sie anschließend durch Ziehen am oberen Ende des
SETs den Winkel ein. Verbinden Sie die Teile des Rahmens miteinander. (Siehe rechte Abbildung.)
3
Sie können Winkel von 0° bis 15°(in 2° -Schritten) einstellen.
Fassen Sie den Plasmamonitor mittig an (und nicht an den Seiten), um den Neigungswinkel einzustellen.
Anschließen von externen Geräte an den Plasmamonitor
➢
Führen Sie zum Anschließen externer Geräte (z. B. DVD- oder Heimtheatersysteme) die folgenden
Anweisungen aus:
1
Entfernen Sie die Sicherheitsstifte unter dem Plasmamonitor.
➢
Wenn Sie die Sicherheitsstifte nicht entfernen, kann der Winkel nicht eingestellt werden. Jeglicher dennoch durchgeführte Versuch kann in dem Fall zur
Beschädigung des Monitors führen.
2
Zum Einstellen des Winkels ziehen Sie den Plasmamonitor an der unteren Kante in Pfeilrichtung nach vorne, wie abgebildet. (0° - 20° in 2°-Schritten) Setzen Sie die
Sicherheitsstifte auf beiden Seiten in die Führungsöffnungen auf der Vorderseite ein, wie in Abbildung @ dargestellt.
➢
Nutzung des Plasmamonitors nach Anschluss externer
Geräte. Entfernen Sie die Sicherheitsstifte, und stellen
Sie den Winkel auf 0° ein. Setzen Sie die
Sicherheitsstifte anschließend wieder ein.
☛
Aus Sicherheitsgründen müssen die Sicherheitsstifte eingesetzt werden. Andernfalls können ernsthafte
Verletzungen durch Herunterfallen des Monitors hervorgerufen werden.
Deutsch - 29
BN68-00989T-00Ger 2/27/06 4:33 PM Page 30
Fehlersuche und -behebung
Bevor Sie sich über Ihren Fachhändler an den Kundendienst von Samsung wenden, führen Sie bitte die nachstehend beschriebenen einfachen Maßnahmen durch. Wenn Sie das Problem nicht anhand der angegebenen Hinweise lösen können, notieren Sie Modell- und Seriennummer des Fernsehgeräts, und wenden Sie sich an Ihren Fachhändler.
Kein Ton oder Bild
◆ Stellen Sie sicher, dass das Netzkabel an eine Steckdose angeschlossen ist.
◆ Stellen Sie sicher, dass Sie die (Ein/Aus) auf der Frontseite des Fernsehgeräts gedrückt haben, oder drücken Sie die POWER ( ) auf der Fernbedienung.
◆ Überprüfen Sie die Einstellungen für Kontrast und Helligkeit.
◆ Überprüfen Sie die Lautstärke.
◆ Überprüfen Sie, ob Int. Ton aus auf Ein eingestellt ist.
Normales Bild, aber kein Ton
◆ Überprüfen Sie die Lautstärke.
◆ Überprüfen Sie, ob die Taste MUTE auf der Fernbedienung gedrückt wurde.
Kein Bild oder nur schwarzweißes Bild
◆ Stellen Sie die Farbeinstellungen ein.
◆ Stellen Sie sicher, dass die korrekte Fernsehnorm ausgewählt ist.
Ton- und Bildstörungen
◆ Suchen Sie das elektrische Gerät, das die Störungen am Fernsehgerät verursacht, und stellen Sie es in einem größeren Abstand auf.
◆ Schließen Sie das Fernsehgerät an eine andere Steckdose an.
Verzerrtes oder verschneites Bild, verzerrter Ton
◆ Überprüfen Sie Ausrichtung, Standort und Anschlüsse der Antenne.
Störungen werden oft durch Zimmerantennen verursacht.
Fernbedienung funktioniert nicht richtig
◆ Tauschen Sie die Batterien der Fernbedienung aus.
◆ Reinigen Sie die Vorderseite der Fernbedienung (dort befindet sich der Infrarotsender).
◆ Überprüfen Sie, ob die Pole („+“ und „–“) der Batterien wie im Batteriefach angezeigt ausgerichtet sind.
◆ Überprüfen Sie, ob die Batterien möglicherweise leer sind.
Der Bildschirm ist schwarz und die Betriebsanzeige blinkt kontinuierlich.
◆ Überprüfen Sie auf Ihrem Computer Stromversorgung und Signalkabel.
◆ Das Fernsehgerät befindet sich im Energiesparmodus.
◆ Bewegen Sie die Maus des Computers, oder drücken Sie eine Taste auf der Tastatur.
◆ Überprüfen Sie bei den Geräten (Set-Top-Box, DVD usw.) Stromversorgung und Signalkabel.
◆ Das Fernsehgerät befindet sich im Energiesparmodus.
◆ Drücken Sie auf der Fernbedienung die Taste Source (Quelle).
◆ Schaltet das Fernsehgerät ein oder aus.
Deutsch - 30
d n
BN68-00989T-00Ger 2/27/06 4:33 PM Page 31 m
Diese Seite wurde absichtlich leer belassen.
BN68-00989T-00Ger 2/27/06 4:33 PM Page 32
Korrekte Entsorgung dieses Produkts
(Elektromüll)
(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)
Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen
Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.
Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können.
Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die
Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.
advertisement
Key Features
- 106.7 cm (42") Plasma
- XGA 1024 x 768 pixels 16:9
- 1300 cd/m²
- 360 W
Related manuals
advertisement
