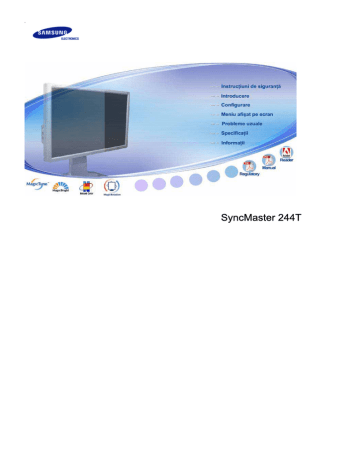

Samsung 244T Manual de utilizare

SyncMaster 244T

Simne de avertizare

Nerespectarea instrucţiunilor notate cu acest simbol, poate duce la vătămări sau deteriorarea echipamentului.

Interzis

Nu demontaţi

Nu atingeţi

Asiguraţi-vă întotdeauna că a fost citit şi înţeles

Deconectaţi ştecherul din priză

Împământare pentru evitarea şocurilor electrice

Alimentare

Setaţi PC-ul pe DPMS dacă nu îl utilizaţi o perioadă mai lungă de timp. Dacă folosiţi un economizor de ecran (sau screen saver), setaţi-l pe modul de ecran activ.

Nu utilizaţi ştechere deteriorate sau uzate. z

Acestea reprezintă un risc de şoc electric sau incendiu.

Nu scoateţi ştecherul din priză trăgând de cablu şi nu atingeţi ştecherul

cu mâinile ude. z

Acest lucru poate cauza un şoc electric sau un incendiu.

Utilizaţi numai ştechere şi prize cu împământare.

z

O împământare neadecvată poate cauza şoc electric sau deteriorarea echipamentului.

Conectaţi cablul de alimentare ferm, în aşa fel încât să nu se poată desprinde.

z

O conectare defectuoasă poate provoca incendiu.

Nu îndoiţi cablul şi nu plasaţi obiecte grele pe acesta astfel putând

cauza defectarea lor.

Acest lucru poate cauza un şoc electric sau un incendiu. z

Nu conectaţi prea multe prelungitoare sau ştechere într-o singură priză. z

Acest lucru poate cauza un incendiu.

Instalare

Consultaţi un centru de service autorizat înainte de a instala produsul într-un mediu cu praf excesiv, cu temperaturi excesiv de ridicate sau scăzute, cu umiditate prea mare, în care sunt utilizate soluţii chimice sau într-un aeroport sau o gară în care produsul este utilizat continuu, timp de 24 ore.

În caz contrar, monitorul poate suferi defecţiuni grave.

Amplasaţi monitorul într-un loc cu umiditate redusă şi ferit de praf. z

În caz contrar, în interiorul monitorului se poate produce un şoc electric sau un incendiu.

Nu scăpaţi monitorul în timpul mutării acestuia. z

Puteţi să vă răniţi sau să deterioraţi aparatul.

Plasaţi monitorul pe o suprafaţă plată, astfel încât baza monitorului să nu depăşească limita suprafeţei.

z

În caz de cădere, produsul se poate deteriora sau pot surveni vătămări corporale.

Nu poziţionaţi produsul pe o suprafaţă instabilă sau îngustă.

z

Poziţionaţi produsul pe o suprafaţă netedă şi stabilă, pentru a evita căderea acestuia, care poate provoca rănirea persoanelor aflate în apropiere, în special a copiilor.

Nu poziţionaţi produsul pe podea.

z

Este posibil ca cineva, în special copiii, să se împiedice de el.

Evitaţi apropierea produsului de obiecte inflamabile precum lumânări, insecticide sau ţigări.

z

În caz contrar, poate apărea riscul de incendiu.

Evitaţi apropierea dispozitivelor de încălzire de cablul de alimentare.

z

Topirea izolaţiei poate conduce la electrocutare sau incendiu.

Nu instalaţi produsul în spaţii cu ventilare deficitară, precum rafturi, dulapuri etc.

z

Orice creştere a temperaturii interne poate provoca incendiu.

Aşezaţi cu atenţie monitorul pe suprafaţa de lucru. z

Exiastă riscul de a se deteriora sau strica.

Nu aşezaţi monitorul cu faţa în jos. z

Suprafaţa tubului catodic se poate deteriora.

Instalarea unui suport de perete trebuie efectuată de personal calificat.

z z

Instalarea de către personal necalificat poate duce la vătămări corporale.

Utilizaţi întotdeauna sistemul de prindere specificat în Manualul

Utilizatorului.

La instalarea produsului, asiguraţi-vă că respectaţi distanţa minimă faţă de perete (10 cm/4 inch), pentru a asigura o ventilare corespunzătoare.

z

Ventilaţia necorespunzătoare poate determina creşterea temperaturii interioare, fapt ce scurtează perioada de viaţă a componentelor şi scade performanţele produsului.

Întreţinere

Curăţaţi carcasa monitorului sau suprafaţa tubului catodic cu o cârpă moale, uşor umezită.

Plasaţi monitorul pe o suprafaţă plată, astfel încât baza monitorului să nu depăşească limita suprafeţei.

z

Acest lucru poate cauza deteriorarea acestuia, un şoc electric sau un incendiu.

Utilizaţi detergentul recomandat şi o cârpă moale.

În cazul în care ştecherul este prăfuit sau murdar, curăţaţi-l bine cu o

cârpă uscată. z

Un contact murdar poate reprezenta pericol de şoc electric sau incendiu.

Asiguraţi-vă că aţi deconectat cablul de alimentare înainte de a curăţa

produsul. z

În caz contrar, poate apărea riscul de electrocutare sau incendiu.

Deconectaţi cablul de alimentare din priză şi ştergeţi produsul cu o

cârpă moale şi uscată. z

Nu utilizaţi nici un fel de substanţe chimice, precum ceară, benzen, alcool, diluant, insecticid, odorizant de cameră, lubrifiant sau detergent.

O dată pe an contactaţi un Centru de Service sau un Centru de Clienţi pentru o curăţire interioară.

z

Păstraţi interiorul produsului curat. Praful acumulat în interior de-a lungul unei perioade îndelungate poate cauza defecţiuni sau incendii.

Altele

Nu demontaţi capacul (sau spatele).

z z


Pentru service, adresaţi-vă personalului calificat.

Dacă monitorul dumneavoastră nu funcţionează normal - mai ales dacă scoate sunete neobisnuite sau mirosuri - deconectaţi-l imediat de la reţeaua de energie electrică şi contactaţi un dealer autorizat sau un service

. z


Evitaţi prezenţa produsului în spaţii expuse la ulei, fum sau umezeală;

nu trebuie montat în interiorul unui autovehicul. z z

Acest lucru poate cauza o funcţionare defectuoasă a aparatului, şoc electric sau un incendiu.

În mod special evitaţi să utilizaţi monitorul lângă apă sau în aer liber unde ar putea fi expus la intemperii.

În cazul în care monitorul cade sau carcasa este deteriorată, opriţi monitorul şi deconectaţi cablul de alimentare. Contactaţi imediat un

Service Center (Centru de Service)

. z

Monitorul poate fi defect, poate cauza un şoc electric sau un incendiu.

Pe timp de furtună sau descărcări electrice, sau în cazul neutilizării calculatorului pentru mai mult timp, acesta trebuie deconectat de la

priză. z

Nerespectarea acestei cerinţe, poate reprezenta pericol de şoc electric

sau de incendiu.

Nu încercaţi să mutaţi monitorul trăgând de cablul de alimentare sau de cel de semnal video.

z

Acest lucru poate cauza defecţiuni, un şoc electric sau un incendiu datorită deteriorării cablului.

Nu mişcaţi monitorul de la dreapta la stânga, trăgând de cablul de

alimentare sau de cel de semnal video. z

Acest lucru poate cauza defecţiuni, un şoc electric sau un incendiu datorită deteriorării cablului.

Nu acoperiţi orificiile de ventilaţie ale carcasei monitorului . z

O ventilaţie neadecvată poate cauza defecţiuni sau chiar un incendiu.

Nu puneţi obiecte grele pe monitor z z


Dacă pătrunde lichid în monitor, scoateţi din priză cablul de alimentare şi contactaţi centrul de service.

Evitaţi apropierea produsului de spray-uri sau alte recipiente cu

substanţe chimice inflamabile. z

Poate apărea riscul de explozie sau incendiu.

Nu introduceţi niciodată obiecte metalice în orificiile carcasei

monitorului. z

Acest lucru poate cauza un şoc electric, un incendiu sau vătămări.

Nu încercaţi să mutaţi monitorul trăgând numai de fir sau de cablul

pentru semnal. z

Riscaţi să provocaţi un incendiu sau să vă electrocutaţi. În cazul pătrunderii unor substanţe străine sau a apei în interiorul produsului, opriţi produsul, deconectaţi ştecherul de la reţea şi contactaţi Centrul de

Service.

Dacă pe ecran se afişează o imagine statică pentru mai mult timp, pot apărea imagini reziduale sau imagini neclare.

z

Dacă sunteţi nevoiţi să plecaţi de lângă monitor pentru o perioadă mai

îndelungată, treceţi monitorul în modul de economisire a energiei sau utilizaţi o imagine mişcătoare ca economizor de ecran (screensaver).

Reglaţi rezoluţia şi frecvenţa la nivelul potrivit pentru modelul de monitor deţinut.

z

O rezoluţie reglată greşit poate fi cauza unei calităţi nedorite a imaginii.

24 inch (61 cm) - 1920 X 1200 @ 60 Hz

Vizionarea îndelungată de la o distanţă prea mică poate conduce la deteriorarea vederii.

Pentru a vă menaja ochii, la fiecare oră pe care o petreceţi în faţa monitorului, se recomandă să luaţi o pauză de 5 minute.

Nu montaţi produsul pe o suprafaţă instabilă, denivelată sau supusă

vibraţiilor. z

În caz de cădere, produsul se poate deteriora sau pot surveni vătămări corporale. Utilizarea produsului într-o locaţie supusă vibraţiilor poate scurta durata de viaţă a acestuia sau provoca un incendiu.

La mutarea monitorului, închideţi şi deconectaţi cordonul de alimentare.

Înainte de a muta monitorul, asiguraţi-vă că toate cablurile, inclusiv cele de antenă şi cele conectate la alte dispozitive sunt deconectate.

z

Dacă nu l-aţi deconectat, acestea se pot defecta sau pot provoca un incendiu sau şoc electric.

Nu lăsaţi produsul la îndemâna copiilor, deoarece aceştia l-ar putea

deteriora agăţându-se de el. z

Căderea produsului poate provoca vătămări fizice şi chiar deces.

Dacă nu utilizaţi produsul o perioadă lungă de timp, păstraţi produsul

neconectat. z

În caz contrar, există riscul generării de căldură ca urmare a acumulării impurităţilor sau din cauza izolaţiei deteriorate, ceea ce poate conduce la electrocutare sau incendiu.

Nu aşezaţi lucrurile preferate ale copiilor (sau orice altceva care i-ar

putea tenta) pe produs. z

Copiii ar putea încerca să se caţere pe produs pentru a ajunge la un obiect. Produsul ar putea cădea, provocând vătămări fizice sau chiar deces.

Asiguraţi-vă că următoarele accesorii au fost livrate împreună cu monitorul.

Dacă unul dintre ele lipseşte, contactaţi furnizorul .

Pentru cumpărarea componentelor opţionale, contactaţi furnizorul local.

Despachetarea

Monitor

Tip stativ A

Tip stativ B

Manuală

Cablu

Ghid instalare rapidă

Certificat de garanţie

(Nu este disponibil pentru toate regiunile)

Manualul Utilizatorului,

Driver de monitor,

Aplicaţiile software

Natural Color,

MagicRotation

MagicTune™

Cablu D-Sub

Cablul de alimentare Cablu DVI

Opţiune

Cablu USB

(Tip A-B)

Cablu S-Video Cablu Video Cablului Component

Partea frontală

Şuruburi (4EA)

Suport de montare pe

Monitor

Butonul MENU [ ]

[

Butonul Ajustare

]

Analog/Digital(PC) :

Butonul MagicBright

[ ]

Deschide meniul OSD. Se utilizează şi pentru a ieşi din meniul

OSD sau pentru a reveni la meniul anterior.

Aceste butoane vă permit selectarea şi setarea opţiunilor din meniu.

MagicBright este o nouă funcţie ce oferă o calitate optimă de vizualizare, depinzând de conţinutul imaginii pe care o priviţi. În acest moment sunt disponibile trei moduri de vizualizare diferite:

Text, Internet şi Entertain. Fiecare mod are un grad preconfigurat de luminozitate. Puteţi selecta cu uşurinţă una dintre cele trei configuraţii, apăsând butoanele MagicBright

1) Custom

Deşi sunt alese cu grijă de inginerii noştri, aceste valori preconfigurate pot să nu fie confortabile pentru ochii dumneavoastră, depinzând de gustul fiecăruia.

În cazul în care valorile preconfigurate nu sunt pe gustul dvs., puteţi regla Luminozitatea şi Contrastul utilizând meniul

OSD.

2) Entertain : Luminozitate mare:

Pentru vizionarea filmelor pe DVD şi VCD.

3) Internet : Luminozitate medie

Pentru a lucra cu un conţinut variat, ce implică atât grafică cât şi text.

4) Text : Luminozitate normală

Pentru documentaţie sau lucrări ce implică mult text.

>>Faceţi clic aici pentru a vedea un exemplu animat.

Digital(DVD)/Video

/S-Video/Component :

Butonul Mode

Monitorul are patru setări automate pentru imagine, prestabilite din fabricaţie: Dynamic (Dinamic), Standard, Movie (Film) şi

Custom (Personalizat). Puteţi opta pentru oricare dintre setările

Dynamic (Dinamic), Standard, Movie (Film) şi Custom

(Personalizat). Selectaţi opţiunea Custom (Personalizat) pentru a utiliza setările dvs. personalizate.

1) Dynamic

Select this mode to view a sharper image than in "Standard" mode.

2) Standard

Selectaţi acest mod pentru a obţine o imagine cu definiţia mai bună decât în modul Standard.

3) Movie

Selectaţi acest mod atunci când camera este luminoasă.

Această setare oferă şi o bună definiţie a imaginii.

4) Custom

Selectaţi acest mod atunci când camera este întunecoasă.

Astfel veţi economisi energie şi nu vă veţi mai obosi ochii.


Butonul Luminozitate

[ ]

Când meniul OSD nu este afişat pe ecran, apăsaţi pentru a regla strălucirea.


Butonul Introducere

[ ] /

Butonul SOURCE

Butonul AUTO

Se utilizează la selectarea meniului OSD /

La apăsarea butonului 'SOURCE', se selectează sursa de semnal Video, când meniul OSD este închis. (La apăsarea butonului Source (Sursă) pentru a schimba modul de intrare, în colţul din stânga sus al ecranului va apărea un mesaj care va indica modul curent - Analog, Digital, Video, S-Video sau

Component.)

Notă: Schimbarea sursei este permisă doar pentru dispozitivele externe care sunt conectate la monitor în acest moment.

(Disponibil doar în modul Analog)

La apăsarea butonului "AUTO", fereastra de autoreglare (Auto

Adjustment) va arăta ca cea din ecranul animat din centru.

Valorile pentru fine (fin), coarse (grosier) şi position (poziţie) sunt ajustate automat.


Butonul PIP

Butonul Pornire [ ]

(Disponibil doar în modul Analog/Digital(PC))

În modul Analog sau Digital, activează afişarea semnalelor video

în modul PIP. Puteţi viziona un film printr-o conexiune Video, S-

Video sau Component în ecranul PIP, utilizând modul Analog sau Digital (PC).

Utilizaţi acest buton pentru pornirea şi oprirea monitorului.

Indicatorul de

alimentare

În acest mod, veţi putea observa starea de alimentare generală a sistemului. Pentru informaţii suplimentare, consultaţi secţiunea

Power Saver (Economisire energie) .

Consultaţi secţiunea PowerSaver descrisă în manual pentru mai multe informaţii cu privire la funcţia de economisire a energiei. Pentru a economisi energia electrică, închideţi monitorul dacă nu aveţi nevoie de el, sau dacă îl acesta nu este utilizat pentru mai mult timp.

Partea din spate

(Configuraţia părţii din spate a monitorului poate varia de la un produs la altul.)

Blocare Kensington : Sistemul de blocare Kensington se utilizează pentru asigurarea sistemului atunci când acesta este utilizat într-un spaţiu public.

(Dispozitivul de blocare trebuie achiziţionat separat. )

Pentru a utiliza un dispozitiv de blocare, contactaţi distribuitorul de la care aţi achiziţionat produsul.

DVI IN (Source List : Digital)

: Conectaţi cablul DVI la conectorul DVI IN din spatele monitorului.

RGB IN (Source List : Analog)

: Conectaţi cablul de semnal la conectorul cu 15 pini RGB IN din spatele monitorului.

VIDEO (Source List : Video)

: Intrare video dispozitiv extern

S-VIDEO (Source List : S-Video)

: Intrare S-video dispozitiv extern

COMPONENT IN (Source List : Component) z

Conectaţi portul VIDEO OUT al Set-Top Box-ului DVD /

DTV la porturile de intrare Y, P

B

,P

R

utilizând un cablu video Component (Y, P

B

,P

R

).

POWER S/W : Porneşte sau opreşte monitorul

POWER IN

: Conectaţi cablul de alimentare la conectorul POWER IN din spatele monitorului.

Terminal USB z z

UP (Port USB upstream)

: Conectaţi portul UP al monitorului şi portul USB al calculatorului cu ajutorul unui cablu USB.

DOWN (Port USB downstream)

: Conectaţi portul DOWN al monitorului USB la un alt dispozitiv USB cu ajutorul unul cablu USB. z

Pentru a utiliza DOWN (Portul

z

downstream), trebuie să conectaţi

(Cablul upstream) la computer.

Asiguraţi-vă că utilizaţi cablul USB furnizat

împreună cu acest monitor, pentru a conecta portul UP al monitorului la

portul USB al computerului.

Consultaţi secţiunea Conectarea monitorului pentru mai multe informaţii privitoare la cablurile de conectare.

Conectarea monitorului

1.

Conectaţi cablul de alimentare la conectorul POWER IN din spatele monitorului.

Introduceţi ştecherul cablului de alimentare al monitorului într-o priză apropiată.

2-1.

Utilizarea conectorului D-sub (Analogic) de pe placa video.

Conectaţi cablul de semnal la conectorul cu 15 pini RGB IN din spatele monitorului.

2-2.

Utilizarea conectorului DVI (Digital) de pe placa video

Conectaţi cablul DVI la conectorul DVI IN din spatele monitorului.

2-3.

Conectarea la un MacIntosh

Conectaţi monitorul la computerul Macintosh cu ajutorul cablului de conectare D-SUB.

2-4.

Dacă aveţi un model mai vechi de Macintosh monitorul trebuie conectat cu ajutorul unui adaptor special de Mac.

3.

Porniţi monitorul şi computerul. Dacă ecranul monitorului afişează o imagine, instalarea este completă.

Inelul de fixare a cablului

După ce aţi conectat cablurile, prindeţi-le cu inelul de fixare.

Conectarea la alte dispozitive

Acest monitor permite utilizatorului să conecteze diverse dispozitive de intrare (DVD player, VCR sau cameră video) fără a deconecta calculatorul.

Configuraţia părţii din spate a monitorului poate varia de la un produs la altul.

Acest produs nu are difuzoare.

Pentru a asculta semnal audio, conectaţi cablul audio la alt dispozitiv audio.

1. Conectarea AV

Acest monitor este prevăzut cu terminale de conectare AV pentru conectarea dispozitivelor cu intrare AV ca de exemplu DVD-uri, Video sau Camere. Puteţi beneficia de semnale AV atât timp cât monitorul este deschis.

1. Dispozitivele de intrare (DVD player, VCR sau cameră video) sunt conectate la terminalul

Video sau S-Video al monitorului cu ajutorul unui cablu Video sau S-Video.

Cablurile Video şi S-Video sunt opţionale.

2. Porniţi DVD-ul, VCR-ul sau camera video, cu un DVD sau o casetă introdusă.

3. Selectaţi Video sau S-Video utilizând butonul SOURCE.

2. Conectarea unui DVD digital

Monitorul este dotat cu conectori DVI IN la care puteţi conecta dispozitive cu semnal

DVI, cum ar fi un DVD digital.

1. Dispozitivele de intrare, cum ar fi DVD-urile digitale, se conectează la terminalul DVI IN al monitorului utilizând cablul DVI.

2. Apoi, porniţi DVD-ul cu un disc înăuntru.

3. Selectaţi Digital utilizând butonul SOURCE.

3. Conectarea unui Set Top Box DVD/DTV

Conectaţi dispozitivul de intrare la intrarea DVD/DTV dacă acesta este prevăzut cu un conector DVD/DTV. Puteţi urmări DVD/DTV-uri, conectând direct DVD/DTV-ul la monitor, dacă acesta este pornit.

1. Conectaţi portul VIDEO OUT al Set-Top Box-ului DVD / DTV la porturile de intrare Y, P

B

,P

R

utilizând un cablu video Component (Y, P

B

,P

R

).

2. Apoi, porniţi DVD-ul cu un disc înăuntru.

3. Selectaţi Component utilizând butonul SOURCE.

4. Conectare USB

Puteţi utiliza un dispozitiv USB cum ar fi un mouse, o tastatură, un Memory Stick sau o unitate hard disk externă, conectându-le la DOWN (portul downsteam) al monitorului, nefiind nevoie să le conectaţi la computer.

Componenta USB port (Port USB) a monitorului acceptă

interfaţa USB 2.0 certificată High-Speed.

High speed Full speed Low speed

Rată de transfer de date

480 Mbps 12 Mbps 1,5 Mbps

Consum de energie

2,5 W

(Maxim, per port)

2,5 W

(Maxim, per port)

2,5 W

(Maxim, per port)

1. Conectaţi portul UP al monitorului şi portul USB al calculatorului cu ajutorul unui cablu

USB.

Pentru a utiliza DOWN (Portul downstream), trebuie să conectaţi

(Cablul upstream) la computer.

Asiguraţi-vă că utilizaţi cablul USB furnizat împreună cu acest monitor, pentru a conecta portul UP al monitorului la portul USB al computerului.

2. Conectaţi portul DOWN al monitorului USB la un alt dispozitiv USB cu ajutorul unul cablu

USB.

3. Procedurile de utilizare sunt aceleaşi ca la utilizarea unui dispozitiv extern conectat la computer.

{

{

Puteţi conecta şi utiliza o tastatură şi un mouse.

Puteţi reda un fişier dintr-un dispozitiv media.

{

{

(Exemple de dispozitive media: MP3, cameră foto digitală etc.)

Puteţi rula, muta, copia sau şterge fişierele de pe un dispozitiv de stocare.

(Exemple de dispozitive de stocare: memorie externă, card de memorie, cititor de carduri, player MP3 cu hard disc etc.)

Puteţi utiliza alte dispozitive USB care pot fi conectate la un computer. z z z z

La conectarea unui dispozitiv la portul DOWN al monitorului, conectaţi

dispozitivul utilizând un cablu adecvat pentru acel dispozitiv.

(Pentru achiziţionarea cablului şi a dispozitivului extern, apelaţi la centrul de service corespunzător acelui produs.)

Compania nu este răspunzătoare pentru problemele sau deteriorările survenite la un dispozitiv extern provocate de utilizarea unui cablu neautorizat pentru conectare.

Anumite produse nu respectă standardul USB, şi pot provoca funcţionarea necorespunzătoare a dispozitivului.

Dacă dispozitivul funcţionează necorespunzător chiar şi atunci când este conectat la computer, contactaţi centrul de service corespunzător dispozitivului sau computerului.

Instalarea Suportului

Tip stativ A

Stativ pivotant

Utilizând

(a)

, puteţi roti ecranul pe o rază de 0 ~ 90 de grade, având astfel posibilitatea să poziţionaţi ecranul pe lung.

Utilizând

(b)

, puteţi ajusta înălţimea.

Puteţi roti ecranul numai atunci când acesta este ridicat la înălţimea maximă.

Nu rotiţi ecranul forţat, deoarece riscaţi să deterioraţi stativul.

Unghi de înclinare

Utilizând

(c)

, puteţi ajusta înclinaţia în intervalul -5 ~ 15 grade.

Utilizând

(d)

, puteţi roti ecranul orizontal în intervalul -30 ~ 30 grade.

Tip stativ B

Stativ pivotant

Utilizând

(a)

, puteţi roti ecranul pe o rază de 0 ~ 90 de grade, având astfel posibilitatea să poziţionaţi ecranul pe lung.

Utilizând

(b)

, puteţi ajusta înălţimea.

Apăsaţi partea superioară a stativului, apoi apăsaţi butonul din spatele stativului, din partea de jos. Puteţi ajusta înălţimea utilizând acest buton. Dacă utilizaţi stativul la înălţimea maximă, acesta se va comprima uşor, din cauza elasticităţii arcului.

Dacă rotiţi ecranul fără a-l ridica la înălţimea maximă, îl puteţi deteriora

deoarece marginea acestuia va lovi podeaua.

Unghi de înclinare

Utilizând

(c)

, puteţi ajusta înclinaţia în intervalul 0 ~ 25 grade.

Utilizând

(d)

, puteţi roti ecranul orizontal în intervalul -45 ~ 45 grade.

Detaşarea suportului

1. Opriţi monitorul şi deconectaţi cablul de alimentare.

2. Aşezaţi monitorul răsturnat cu faţa în jos pe o suprafaţă plană cu o pernă dedesubt, pentru a proteja ecranul.

3. Deşurubaţi cele două şuruburi şi scoateţi suportul de pe monitorul LCD. (A)

Ataşarea suportului

Acest monitor este compatibil cu un placă de montare VESA 100 mm x 100 mm

A. Monitorul

B. Placa de montare a suportului (Opţiune)

1. Opriţi monitorul şi deconectaţi cablul de alimentare.

2. Aşezaţi monitorul răsturnat cu faţa în jos pe o suprafaţă plană cu o pernă dedesubt, pentru a proteja ecranul.

3. Deşurubaţi cele două şuruburi şi scoateţi suportul de pe monitorul LCD.

4. Aliniaţi placa de montare cu orificiile de pe capacul din spate al plăcii de montare şi fixaţi-o cu cele patru şuruburi livrate împreună cu suportul tip braţ, cu suportul de montare pe perete sau alt tip de suport.

Pentru a prinde monitorul de perete trebuie să achiziţionaţi setul de prindere de perete, care vă permite să instalaţi monitorul la cel puţin 10 cm depărtare de suprafaţa peretelui.

Pentru mai multe informaţii se va contacta Centrul de Service Samsung. Samsung

Electronics nu este responsabilă pentru utilizarea unui suport altul decât cele specificate.

Utilizaţi un suport de montare pe perete conform standardelor internaţionale.

Instalarea driverului de monitor (Automatic)

z

În momentul când sistemul de operare solicită driverul de monitor, introduceţi în unitatea CD-ROM CD-ul livrat împreună cu monitorul. Procesul de instalare al driverului poate fi diferit în funcţie de sistemul de operare. Urmaţi instrucţiunile date

pentru sistemul de operare de care dispuneţi.

Pregătiţi o dischetă goală şi descărcaţi fişierul de driver de pe situl web de mai jos.

Situl web: http://www.samsung.com/ (mondial) http://www.samsung.com/monitor/ (SUA) http://www.sec.co.kr/monitor/ (Coreea) http://www.samsungmonitor.com.cn/ (China)

Windows ME

1. Introduceţi CD-ul în unitatea CD-ROM.

2. Faceţi clic pe Windows ME Driver

3. Alegeţi modelul dumneavoastră de monitor din listă, apoi faceţi clic pe butonul "OK"

4. Faceţi clic pe butonul "Install" ("Instalare") din fereastra "Warning" ("Avertisment").

5. Instalarea driverului de monitor este completă.

Windows XP/2000


2. Faceţi clic pe Windows XP/2000 Driver

3. Alegeţi modelul dumneavoastră de monitor din listă,apoi faceţi clic pe butonul " OK "

4. Faceţi clic pe butonul " Install " ("Instalare") din fereastra " Warning " ("Avertisment").

5. Dacă puteţi vedea fereastra "Message" faceţi clic pe butonul "Continue

Anyway" ("Continuare oricum"). Apoi faceţi clic pe butonul "OK"

Acest driver de monitor este în curs de certificare MS logo, de aceea această instalare nu vă va deteriora sistemul. Driverul certificat va putea fi găsit pe pagina oficială Samsung Monitor http://www.samsung.com/ .


Instalarea driverului de monitor (Manual)

z

Windows XP | Windows 2000 | Windows Me | Windows NT | Linux

În momentul când sistemul de operare solicită driverul de monitor, introduceţi în unitatea CD-ROM CD-ul livrat împreună cu monitorul. Procesul de instalare al driverului poate fi diferit în funcţie de sistemul de operare. Urmaţi instrucţiunile date

pentru sistemul de operare de care dispuneţi.

Pregătiţi o dischetă goală şi descărcaţi fişierul de driver de pe situl web de mai jos.

Situl web: http://www.samsung.com/ (mondial) http://www.samsung.com/monitor/ (SUA) http://www.sec.co.kr/monitor/ (Coreea) http://www.samsungmonitor.com.cn/ (China)

Sistemul de operare Microsoft

®

Windows

®

XP


2. Faceţi clic pe "Start" —> "Control Panel"("Start —> Panoul de control") iar apoi selectaţi pictograma "Appearance and Themes"("Aspect şi teme")

3. Faceţi clic pe pictograma "Display" ("Afişare")şi selectaţi fila "Settings" ("Setări")apoi faceţi clic pe "Advanced.." ("Complex").

4. Faceţi clic pe butonul "Properties" ("Proprietăţi")de la fila "Monitor" ("Monitor") şi selectaţi fila "Driver" ("Driver").

5. Faceţi clic pe "Update Driver.." ("Actualizare driver") şi selectaţi "Install from a list

or.." ("Instalare dintr-o listă sau..") apoi Faceţi clic pe butonul "Next" ("Următorul").

6. Selectaţi "Don't search ,I will.." ("Fără căutare. Aleg...")apoi faceţi clic pe

"Next" ("Următorul") şi apoi pe "Have disk" ("Obţinere disc").

7. Faceţi clic pe butonul "Browse" ("Răsfoire") apoi selectaţi A:(D:\Driver) alegeţi modelul dumneavoastră de monitor din lista şi faceţi clic pe butonul "Next" ("Următorul").

8. Dacă puteţi vedea fereastra cu următorul "Message" ("Mesaj") faceţi clic pe butonul

"Continue Anyway"("Continuare oricum"). Apoi faceţi clic pe butonul "OK"

Acest driver de monitor este în curs de certificare MS Logo, de aceea această instalare nu vă va deteriora sistemul. Driverul certificat va putea fi găsit pe pagina oficială Samsung

Monitor http://www.samsung.com/ .

9. Faceţi clic pe butonul "Close" ("Închidere") apoi pe butonul "OK"


Sistemul de operare Microsoft

®

Windows

®

2000

Dacă pe ecran puteţi vedea mesajul "Digital Signature Not Found" ("Semnătura

Digitală nu poate fi găsită")procedaţi în felul următor.

1. Faceţi clic pe butonul "OK" din fereastra "Insert disk" ("Inserare disc").

2. Faceţi clic pe butonul "Browse" ("Răsfoire") din fereastra "File Needed" ("Fişier necesar").

3. Selectaţi A:(D:\Driver) şi faceţi clic pe butonul "Open" ("Deschidere") şi apoi butonul "OK".

Instalarea

1. Faceţi clic pe "Start" ,("Start") "Setting" ("Setare"), "Control Panel" ("Panou de control").

2. Faceţi dublu clic pe pictograma "Display" ("Afişare").

3. Selectaţi fila " Settings" ("Setări")apoi faceţi clic pe " Advanced.." ("Complex").

4. Selectaţi "Monitor".

Case1: Dacă butonul "Properties ("Proprietăţi") este inactiv, înseamnă că monitorul este corect configurat. Vă rugăm opriţi instalarea

Case2: Dacă butonul "Properties" ("Proprietăţi") este activ, faceţi clic şi urmaţi în continuare instrucţiunile.

5. Faceţi clic pe "Driver" ("Driver") " Update Driver.." ("Actualizare driver") apoi Faceţi clic pe butonul "Next" ("Următorul").

6. Selectaţi "Display a list of the known drivers for this device so that I can choose a

specific driver" ("Afişaţi o listă a driverelor cunoscute pentru acest dispozitiv pentru a putea alege un driver") apoi Faceţi clic pe "Next" ("Următorul") iar apoi pe "Have disk" ("Obţinere disc").

7. Faceţi clic pe butonul "Browse" ("Răsfoire") apoi selectaţi A:(D:\Driver).

8. Faceţi clic pe butonul "Open" ("Deschidere") apoi pe butonul "OK".

9. Alegeţi modelul dumneavoastră de monitor şi faceţi clic pe butonul " Next " ("Următorul") apoi faceţi clic din nou pe butonul " Next " ("Următorul").

10. Faceţi clic pe butonul " Finish " ("Terminare") apoi pe " Close " ("Închidere").

Dacă puteţi vedea fereastra cu mesajul "Digital Signature Not Found" ("Semnătura

Digitală nu a fost găsită") faceţi clic pe butonul "Yes" ("Da"). Faceţi clic pe butonul "

Finish " ("Terminare") apoi pe " Close " ("Închidere").


®

Windows

®

Millennium

1. Faceţi clic pe " Start " ,("Start") " Setting " ("Setare"), " Control Panel " ("Panou de control").

2. Faceţi dublu clic pe pictograma " Display " ("Afişare").

3. Selectaţi fila " Settings" ("Setări")apoi faceţi clic pe " Advanced Properties" ("Proprietăţi complexe").

4. Selectaţi fila "Monitor".

5. Faceţi clic pe butonul "Change" ("Modificare") din zona"Monitor Type" ("Tipul de monitor").

6. Selectaţi "Specify the location of the driver" ("Specificaţi amplasarea driverului").

7. Selectaţi "Display a list of all the driver in a specific location.." ("Afişaţi o listă a tuturor driverelor într-o anumită amplasare") apoi faceţi clic pe butonul "Next" ("Următorul").

8. Faceţi clic pe butonul "Have Disk" ("Obţinere disc").

9. Specificaţi A:\(D:\driver) apoi faceţi clic pe butonul "OK.

10. Selectaţi "Show all devices" ("Se afişează toate dispozitivele") selectaţi monitorul care corespunde celui conectat la computerul dumneavoastră şi faceţi clic pe "OK".

11. Faceţi clic pe butoanele "Close" ("Închidere") şi "OK" până când fereastra de dialog Display

Properties ("Proprietăţi de Afişare") se închide.

(Dacă pe ecran apare un mesaj de eroare sau alt tip de mesaj, faceţi clic pe opţiunea potrivită pentru monitorul dumneavoastră.)


®

Windows

®

NT

1. Faceţi clic pe Start, Settings, Control Panel ("Start, Setări, Panoul de control") iar apoi faceţi dublu clic pe pictograma " Display "("Afişare")

2. În fereastra Display Registration Information faceţi clic pe opţiunea Settings ("Setări") şi apoi pe All Display Modes("Toate modurile de afişare").

3. Selectaţi un mod pe care doriţi şă îl utilizaţi (Rezoluţie, Număr de culori şi Frecvenţă

Verticală) şi apoi faceţi clic pe OK.

4. Dacă după ce aţi apăsat pe Test, ecranul funcţionează normal, faceţi clic pe Apply ("Se aplică") Dacă ecranul se comportă anormal, treceţi la un alt mod de vizualizare(cu o valoare mai scăzută a rezoluţiei, culorilor şi frecvenţei).

Dacă la All Display Modes("Toate modurile de afişare"),nu apare nici un mod selectaţi nivelul de rezoluţie şi frecvenţă verticală consultând ghidul de utilizare, secţiunea Moduri de afişare presetate .

Sistemul de operare Linux

Pentru a rula sub X-Window, trebuie să creaţi fişierul X86Config , care este un tip de fişier de setare sistem.

1. Apăsaţi Enter la primul şi la a doua fereastră după executarea fişierului X86Config.

2. A treia fereastră este pentru setarea mouse-ului.

3. Setaţi mouse-ul.

4. Următoarea fereastră este pentru selectarea unei tastaturi.

5. Setaţi tastatura.

6. Următoarea fereastră este pentru setarea monitorului.

7. În primul rând, stabiliţi o frecvenţă orizontală pentru monitor. (Puteţi introduce frecvenţa direct).

8. Stabiliţi o frecvenţă verticală pentru monitor. (Puteţi introduce frecvenţa direct).

9. Introduceţi Denumirea de model a monitorului. Această informaţie nu va afecta rularea X-

Window.

10. Aţi terminat setarea monitorului.

Rulaţi X-Window după setarea celorlalte componente de hardware.

Natural Color

Programul software Natural Color

Una din problemele recente la utilizarea unui computer este aceea că imaginile color imprimate cu ajutorul unei imprimante, culorile imaginilor scanate cu un scaner sau obţinute cu o cameră digitală nu sunt aceleaşi ca şi cele afişate pe monitor.

Programul Natural Color este soluţia acestor probleme. Acesta este un sistem de administrare a culorii dezvoltat de Samsung Electronics în colaborare cu Korea Electronics &

Telecommunications Research Institute (ETRI). Acest sistem este disponibil numai pentru monitoarele Samsung şi face culoara de pe monitor să fie aceeaşi ca cea a imaginilor imprimate sau scanate.

Pentru mai multe informaţii, consultaţi secţiunea Help ("Ajutor")(F1) din program.

Cum se instalează Programul Natural Color

Introduceţi în unitatea CD_ROM CD-ul livrat împreună cu monitorul Samsung. Astfel, va fi executată fereastra iniţială a programului de instalare. Pentru a instala programul Natural

Color faceţi clic pe Natural Color din fereastra iniţială. Pentru a instala manual programul, introduceţi în unitatea CD_ROM CD-ul livrat împreună cu monitorul Samsung, faceţi clic pe butonul [Start] din Windows şi selectaţi apoi [Execute] ("Executare").

Introduceţi D:\color\eng\setup.exe şi apoi apăsaţi tasta <Enter>.

(Dacă unitatea unde este introdus CD-ul nu este D:\, introduceţi litera corespunzătoare unităţii unde se află acesta.)

Cum să dezinstalaţi programul Natural Color

Selectaţi [Setting]/[Control Panel] ("Setări/Panoul de control") din meniul [Start] şi apoi faceţi dublu clic pe [Add/Delete a program]("Adaugare/Ştergere Program").

Selectaţi Natural Color din listă şi apoi faceţi clic pe butonul [Add/Delete]

("Adăugare /Ştergere").

MENU

Deschide meniul OSD. Se utilizează şi pentru a ieşi din meniul OSD sau pentru a reveni la meniul anterior.

Analog/Digital(PC) : MagicBright™

MagicBright™ este o nouă funcţie ce oferă o calitate optimă de vizualizare, depinzând de conţinutul imaginii pe care o priviţi. Apoi apăsaţi din nou butonul pentru a alege dintre modurile preconfigurate disponibile.

( Custom → Entertain → Internet → Text )

Digital(DVD)/Video/S-Video/Component : Mode

Monitorul are patru setări de imagine automate presetate din fabrică. Apoi apăsaţi din nou butonul pentru a alege dintre modurile preconfigurate disponibile.

( Dynamic → Standard → Movie → Custom )

Reglează opţiunile din meniu.

Reglează opţiunile din meniu.


SOURCE

AUTO

PIP

Activează o opţiune selectată din meniu.

Selectează semnalul video atunci când meniul OSD este dezactivat.

Apăsaţi acest buton pentru a ajusta automat semnalul Analog.

Valorile pentru fine (fin), coarse (grosier) şi position (poziţie) sunt ajustate automat.

Apăsaţi butonul PIP pentru a active sau a dezactiva funcţia PIP.

AUTO : Disponibil doar în modul Analog

Meniu

AUTO

Locked

Descriere

La apăsarea butonului "AUTO", fereastra de autoreglare (Auto Adjustment) va arăta ca cea din ecranul animat din centru.Apăsaţi acest buton pentru a ajusta automat semnalul Analog. Valorile pentru fine (fin), coarse (grosier) şi position (poziţie) sunt ajustate automat. (Disponibilă doar în modul

Analog. )

Pentru a face funcţia de autoreglare mai exactă executaţi funcţia 'AUTO' în timp ce AUTO PATTERN este activat.

- Dacă Autoreglarea nu funcţionează adecvat, apăsaţi butonul Auto

(Automat) din nou, pentru a regla imaginea cu mai multă acurateţe.

- Dacă schimbaţi rezoluţia de la panoul de Control, va fi executată funcţia

Auto.

Meniu

Locked

Descriere

Apăsarea butonului MENU pentru o perioadă mai mare de 5 secunde determină blocarea (deblocarea) funcţiei OSD. Chiar dacă utilizaţi funcţia de blocare a meniului OSD, puteţi ajusta în continuare opţiunea MagicBright™/Mode şi setările Brightness

(Luminozitate) şi Contrast ale monitorului.

Redare/

Oprire

MENU

AUTO/PIP

Meniu Descriere

Analog/Digital(PC) : MagicBright™

MagicBright™ este o nouă funcţie ce oferă o calitate optimă

Redare/

Oprire

MagicBright™

/ Mode

de vizualizare, depinzând de conţinutul imaginii pe care o priviţi. Apoi apăsaţi din nou butonul pentru a alege dintre modurile preconfigurate disponibile.

( Custom → Entertain → Internet → Text )

Digital(DVD)/Video/S-Video/Component : Mode

Monitorul are patru setări de imagine automate presetate din fabrică. Apoi apăsaţi din nou butonul pentru a alege dintre modurile preconfigurate disponibile.

( Dynamic → Standard → Movie → Custom )

: Disponibil doar în modul Analog/Digital(PC)

MagicBright™

Mode

Meniu

Brightness

Descriere


SOURCE

Meniu

SOURCE

Descriere

La apăsarea butonului Source, se selectează sursa de semnal Video, când meniul OSD este închis. (La apăsarea butonului Source (Sursă) pentru a schimba modul de intrare, în colţul din stânga sus al ecranului va apărea un mesaj care va indica modul curent - Analog, Digital, Video, S-Video sau

Component.)

Notă: Schimbarea sursei este permisă doar pentru dispozitivele externe care sunt conectate la monitor în acest moment.

PIP : Disponibil doar în modul Analog/Digital(PC)

Meniu

PIP

Descriere

Apăsaţi butonul PIP pentru a active sau a dezactiva funcţia PIP. Puteţi viziona un film printr-o conexiune Video, S-Video sau Component în ecranul PIP, utilizând modul Analog sau Digital (PC).

Input

Este posibil ca setarea prestabilită să fie diferită, în funcţie de modul de intrare (sursa semnalului de intrare, selectată din lista de intrări externe) şi de rezoluţie.

Meniu Descriere

Redare/

Oprire

Source List

Se utilizează pentru a selecta PC (Analog/Digital) sau orice altă intrare externă conectată la monitor.

Se utilizează pentru a selecta ecranul dorit.

1) Analog

2) Digital

3) Video

4) S-Video

5) Component

Edit Name

Numiţi dispozitivul de intrare conectat la mufele de intrare pentru a facilita selectarea sursei.

1) Analog

2) Digital

3) Video

4) S-Video

5) Component

Picture (Analog / Digital : PC)


Meniu Descriere

Redare/

Oprire

MagicBright™

MagicBright este o nouă funcţie ce oferă o calitate optimă de vizualizare, depinzând de conţinutul imaginii pe care o priviţi. În acest moment sunt disponibile trei moduri de vizualizare diferite: Text, Internet şi Entertain. Fiecare mod are un grad preconfigurat de luminozitate. Puteţi selecta cu uşurinţă una dintre cele trei configuraţii, apăsând butoanele MagicBright

1) Entertain : Luminozitate mare:

Pentru vizionarea filmelor pe DVD şi VCD.

2) Internet : Luminozitate medie

Pentru a lucra cu un conţinut variat, ce implică atât grafică cât şi text.

3) Text : Luminozitate normală

Pentru documentaţie sau lucrări ce implică mult text.

4) Custom

Deşi sunt alese cu grijă de inginerii noştri, aceste valori preconfigurate pot să nu fie confortabile pentru ochii dumneavoastră, depinzând de gustul fiecăruia.

În cazul în care valorile preconfigurate nu sunt pe gustul dvs., puteţi regla Luminozitatea şi Contrastul utilizând meniul OSD.

Custom

Puteţi utiliza meniurile pe ecran pentru a modifica contrast şi brightness, conform preferinţelor dumneavoastră.

1) Contrast

: Reglaţi Contrastul.

2) Brightness

: Reglaţi Luminozitatea.

Funcţia Fixare imagine este utilizată la reglarea exactă a imaginii pentru obţinerea unei calităţi superioare a acesteia, prin reducerea perturbaţiilor care creează imagini instabile, tremurate sau cu sclipiri. Dacă nu obţineţi rezultate mulţumitoare cu reglajul Fine (fin), utilizaţi reglajul

Coarse (brut) şi apoi din nou reglajul fin.

- Disponibil doar în modul Analog

1) Coarse

Contrast

Brightness

Coarse

Image Lock

Auto Adjustment

Size

PIP Picture

: Elimină zgomotul de tip dungi verticale. Ajustarea de acest tip poate deplasa zona de vizionare a ecranului. Puteţi replasa zona în centru utilizând meniul Horizontal Control (Control orizontal)..

2) Fine

: Îndepărtează distorsiunile, ca de exemplu dungile orizontale. Dacă perturbaţiile persistă şi după utilizarea funcţiei de Reglaj Fin, repetaţi-o după ce aţi reglat frecvenţa (rata de reîmprospătare).

3) Sharpness

: Pentru a îmbunătăţi claritatea imaginii urmaţi instrucţiunile date.

4) H-Position

: Urmaţi instrucţiunile de mai jos pentru a modifica poziţia orizontală a întregii imagini pe ecranul monitorului.

5) V-Position

: Urmaţi instrucţiunile de mai jos pentru a modifica poziţia verticală a întregii imagini pe ecranul monitorului.

Valorile reglajului pentru Fine, Coarse, Position sunt ajustate automat. Dacă schimbaţi rezoluţia de la panoul de

Control, va fi executată funcţia Auto adjustment .


Puteţi comuta Dimensiunea.

1) Wide

2) 4:3

Atunci când este activată funcţia PIP, pot fi ajustate setările PIP.

1) Contrast

: Reglaţi Contrastul ferestrei PIP de pe ecran.

2) Brightness

: Reglaţi Luminozitatea ferestrei PIP de pe ecran.

3) Sharpness

: Se utilizează pentru reglarea diferenţei dintre cea mai întunecată şi cea mai luminoasă zonă a ferestrei PIP.

4) Color

: Reglează Culoarea ferestrei PIP.

5) Tint

: Adaugă un ton natural ferestrei PIP.

Picture (Digital : Digital DVD)

Fine

Sharpness

H-Position

V-Position

Contrast

Bightness

Sharpness

Color

Tint


Meniu Descriere

Redare/

Oprire

Mode

Monitorul are patru setări automate pentru imagine, prestabilite din fabricaţie: Dynamic (Dinamic), Standard,

Movie (Film) şi Custom (Personalizat). Puteţi opta pentru oricare dintre setările Dynamic (Dinamic), Standard, Movie

(Film) şi Custom (Personalizat). Selectaţi opţiunea Custom

(Personalizat) pentru a utiliza setările dvs. personalizate.

1) Dynamic


2) Standard


3) Movie

Selectaţi acest mod atunci când camera este luminoasă. Această setare oferă şi o bună definiţie a imaginii.

4) Custom

Selectaţi acest mod atunci când camera este

întunecoasă. Astfel veţi economisi energie şi nu vă veţi mai obosi ochii.

Custom

Size


1) Contrast


2) Brightness


3) Sharpness

: Ajustează setarea Sharpness (Definiţie).

4) Color

: Ajustează culoarea imaginii.

Puteţi comuta Dimensiunea.

1) Wide

2) 4:3

Contrast

Brightness

Sharpness

Color

Picture (Video/S-Video/Component)


Meniu Descriere

Redare/

Oprire

Mode

Monitorul are patru setări automate pentru imagine, prestabilite din fabricaţie: Dynamic (Dinamic), Standard,

Movie (Film) şi Custom (Personalizat). Puteţi opta pentru oricare dintre setările Dynamic (Dinamic), Standard, Movie

(Film) şi Custom (Personalizat). Selectaţi opţiunea Custom

(Personalizat) pentru a utiliza setările dvs. personalizate.

1) Dynamic

Select this mode to view a sharper image than in

"Standard" mode.

2) Standard


3) Movie

Selectaţi acest mod atunci când camera este luminoasă. Această setare oferă şi o bună definiţie a imaginii.

4) Custom

Selectaţi acest mod atunci când camera este

întunecoasă. Astfel veţi economisi energie şi nu vă veţi mai obosi ochii.

Custom


1) Contrast


2) Brightness


3) Sharpness

: Ajustează setarea Sharpness (Definiţie).

Contrast

Brightness

Sharpness

Color

Size

Film Mode

4) Color

: Ajustează culoarea imaginii.

5) Tint

: Adaugă un ton natural imaginii afişate.

Puteţi comuta Dimensiunea. z

Video/S-Video : Wide / Zoom1 / Zoom2 / 4:3 z

Component : Wide / 4:3

Puteţi comuta Film Mode pe On/Off.

Modul Film vă oferă o vizionare de calitatea celor de la cinema.

În modul Component, Film Mode este disponibil numai

în formatele de intrare 480i şi 576i.

MagicColor Pro

Tint


Meniu Descriere

Redare/

Oprire

MagicColor

Afişează culorile într-un mod natural, în funcţie de ecran.

Reglează automat culorile în funcţie de ecran. Poate

îmbunătăţi tonurile pielii.

1) Off

2) Intelligent

Accentuează contrastul culorilor naturale, cu excepţia nuanţelor pielii.

3) Full

Afişează atât tonuri naturale pentru piele, cât şi culori cu contrast ridicat.

4) Demo

Afişează imaginea îmbunătăţită în partea stânga, iar pe cea iniţială, în partea dreaptă.

Color Tone

Gamma

6-Color

Color Weakness

Reglează tonurile culorilor în funcţie de preferinţele utilizatorului.

Analog/Digital(PC)

: Cool4 / Cool3 / Cool2 / Cool1 / Normal / Warm1 / Warm2

Digital(Digital DVD)/Video/S-Video/Component

: Cool2 / Cool1 / Normal / Warm1 / Warm2

Corectarea valorilor Gamma modifică luminescenţa culorilor prin nuanţe de gri.

Număr mare – Imaginea se afişează pe tot ecranul într-un mod mai natural şi mai fin, accentuându-se contrastul albnegru.

Număr mic - Imaginea se afişează pe tot ecranul cu un contrast mai ridicat, îmbunătăţindu-se culorile vii.

- Disponibil doar în modul Analog/Digital(PC)

6 tipuri: Roşu, Verde, Albastru, Cyan, Magenta şi Galben –

Fiecare dintre aceste culori poate fi reglată în funcţie de preferinţele utilizatorului.

1) Saturation

Reglează saturaţia culorilor.

2) Hue

Reglează tonurile culorilor.

3) Reset

Revine la modul iniţial.

-Funcţia 6-Color (6 culori) este disponibilă doar atunci când funcţia Color Weakness (Atenuare culoare) este

dezactivată (Off).

Persoanele cu probleme de vedere pot vizualiza ecranul la fel de uşor ca persoanele cu vedere normală.

1) Off

2) Custom1

3) Custom2

PIP (Analog / Digital : PC)

Saturation

Hue

Reset


Meniu Descriere

Redare/

Oprire

PIP

Deschideţi şi închideţi Ecranul PIP. Puteţi viziona un film printr-o conexiune Video, S-Video sau Component în ecranul PIP, utilizând modul Analog sau Digital (PC).

1) Off

2) On

Source

Size

Position

Selectaţi sursa de intrare pentru PIP.

Puteţi viziona un film printr-o conexiune Video, S-Video sau Component în ecranul PIP, utilizând modul Analog sau Digital (PC).

Modificaţi Dimensiunea ferestrei PIP

/ / /

Dacă selectaţi , în meniul Size (Dimensiune), meniul Position (Poziţie) nu va fi activat.

Modificaţi Poziţia ferestrei PIP.

/ / /

Setup


Meniu Descriere

Redare/

Oprire

Puteţi alege una din cele 11 limbi.

Language

Transparency

Blue Screen

Reset

Schimbă opacitatea fundalului din Meniul afişat pe ecran

(OSD)

1) High

2) Medium

3) Low

4) Opaque

Dacă nu este recepţionat nici un semnal sau semnalul este foarte slab, fundalul cu perturbaţii este înlocuit de un ecran albastru. Dacă doriţi totuşi să vizionaţi imaginea de calitate slabă, setaţi modul "Blue screen" pe "Off".

Funcţionează numai pentru modurile Video, S-Video şi

Component.

Parametrii imaginii sunt înlocuiţi cu valorile implicite din fabrică.

1) Image Reset

: Parametrii de imagine sunt înlocuiţi cu valorile implicite.


2) Color Reset

: Parametrii de culoare sunt înlocuiţi cu valorile implicite.

- Disponibil doar în modul Analog/Digital(PC)

Analog

- Image Reset

Analog

- Color Reset

Digital : PC

- Color Reset

Prezentare generală

| Instalare | Mod OSD | Calibrarea Culorii | Dezinstalare | Probleme uzuale


Ce este MagicTune™

Performanţa monitorului poate varia datorită plăcii grafice, a computerului, a condiţiilor de iluminare şi a altor factori de mediu. Pentru a obţine cea mai bună imagine de la un monitor, trebuie să îl reglaţi pentru setarea dvs. unică. Din nefericire, comenzile manuale disponibile pentru reglarea imaginii se dovedesc deseori greu de utilizat.

Pentru o reglare (acordare) corectă este nevoie de un program simplu de utilizat, care printr-un proces pas cu pas ne ajută să obţinem o imagine de cea mai bună calitate.

În cele mai multe cazuri, chiar şi cele mai simple reglări la Luminozitate sau Contrast trebuie să fie executate prin navigarea în meniurile complexe ale meniului afişat pe ecran (OSD) care nu sunt uşor de înţeles. În plus, nu există un răspuns imediat care să vă ajute la reglarea corectă din comenzile de pe monitor. MagicTune™ este un program utilitar care vă ghidează în procesul de reglare, prin instrucţiuni uşor de înţeles şi modele de fundal concepute pentru fiecare comandă a monitorului. Pentru fiecare utilizator, setările pot fi salvate, oferind o metodă uşoară de selectare a caracteristicilor imaginii într-un mediu cu mai mulţi utilizatori, sau cu un singur utilizator care are presetări bazate pe conţinut sau lumina ambiantă.

Funcţionalitatea de bază

MagicTune™ este un program utilitar care permite reglarea monitorului şi a culorilor utilizând protocolul

Display

Data Channel Command Interface (DDC/CI)

. Toate reglajele imaginii sunt controlate prin program, pentru a elimina necesitatea utilizării meniului afişat pe ecran (OSD) al monitorului.

MagicTune™ supports Windows™ 98SE, Me, 2000, XP Home, and XP Professional.

Se recomandă să utilizaţi MagicTune™ sub Windows™ 2000 sau o versiune ulterioară.

MagicTune™ permite reglarea rapidă şi exactă a imaginii, cu posibilitatea de a salva şi a utiliza cu uşurinţă configuraţiile ce vi se potrivesc cel mai bine.

Mod OSD

Modul OSD permite ajustarea simplă a setărilor monitorului fără a apela la paşi predefiniţi. Puteţi accesa opţiunea dorită din meniu pe care doriţi să o configuraţi.

Prezentare generală |

Instalare

| Mod OSD | Calibrarea Culorii | Dezinstalare | Probleme uzuale

Instalare

1. Introduceţi CD-ul de instalare în unitatea CD-ROM.

2. Apăsaţi pe fişierul de instalare pentru MagicTune™.

3. Selectaţi limba de instalare, apăsaţi pe „Next”.

4. Cănd apare fereastra pentru InstallShield Wizard (Expertul InstallShield), apăsaţi pe „Next”.

5. Selectaţi "I accept the terms of the license agreement" (Accept termenii contractului de licenţiere) pentru a fi de accord cu termenii de utilizare.

6. Selectaţi un folder unde doriţi să fie instalat programul MagicTune™.

7. Faceţi clic pe „Install”.

8. The "Setup Status" window appears.

9. Faceţi clic pe „Finish”.

10. Atunci când instalarea este terminată, pe spaţiul de lucru va apărea pictograma programului

MagicTune™.

Pentru a rula programul, faceţi dublu clic pe această pictogramă.

Pictograma de executare a MagicTune™ poate să nu apară, în funcţie de specificaţiile sistemului sau ale monitorului. Dacă acest lucru se întâmplă, apăsaţi tasta F5.

Probleme la Instalare

Instalarea aplicaţiei MagicTune™ poate fi afectată de factori ca de exemplu placa video, placa de bază sau mediul reţelei. Vezi „

Probleme uzuale

” dacă în timpul instalării apar probleme.

Cerinţe de sistem

Sisteme de operare z z z z z

Windows™ 98 SE

Windows™ Me

Windows™ 2000

Windows™ XP Home Edition

Windows™ XP Professional

Se recomandă să utilizaţi MagicTune™ sub Windows™ 2000 sau o

versiune ulterioară.

Hardware z z

Memorie peste 32MB

Spaţiu pe Hard disc peste 25MB

* pentru mai multe informaţii, vizitaţi situl web

MagicTune™.

Prezentare generală | Instalare | Mod OSD | Calibrarea Culorii | Dezinstalare | Probleme uzuale

MagicTune™ permite reglarea rapidă şi exactă a imaginii, cu posibilitatea de a salva şi a utiliza cu uşurinţă configuraţiile ce vi se potrivesc cel mai bine. z z z

Modul OSD poate să nu corespundă cu explicaţia din ghid, depinzând de specificaţiile fiecărui monitor în parte

Atunci când Pivot funcţionează, este posibil ca o parte a

Programului MagicTune™ să nu opereze normal.

Modul de control MagicTune™ diferă în funcţie de modelul monitorului.

Mod OSD

Modul OSD uşurează ajustarea setărilor monitorului. La selectare, fiecare filă din partea de sus a ferestrei afişează descrierile generale ale elementelor din submeniu, pentru a fi ajustate. La selectare, fiecare filă afişează o listă de meniuri. Pentru o ajustare rapidă a setărilor monitorului, modul OSD permite accesul simplu şi uşor la toate filele şi elementele din meniuri.

Definiţii Butoane

OK

Aplică toate modificările efectuate şi iese din MagicTune™.

Reset (Resetare)

Readuce valorile monitorului, afişate pe fereastra activă, la valorile recomandate de producător.

Cancel (Anulare)

Iese din MagicTune™ fără a aplica modificările efectuate. Dacă nu aţi efectuat nici o modificare la setările afişate în fereastră, dacă apăsaţi „Cancel” nu se va întâmpla nimic.

Definiţii Fila Imagine

Permite utilizatorului să regleze setările ecranului la valorile dorite.

Brightness

Face ca întregul ecran să apară mai închis sau mai deschis. Datele detaliate ale imaginilor din zonele întunecate se pot pierde dacă luminozitatea nu este reglată la nivelul normal. Reglaţi luminozitatea pentru a obţine condiţii optime de vizionare.

Contrast

Reglează diferenţa de luminozitate între zonele luminoase şi întunecate de pe ecran.

Determină claritatea imaginilor.

Resolution

(Rezoluţia) Afişează o listă a tuturor rezoluţiilor suportate de acest program.

MagicBright™

MagicBright™ este o nouă funcţie ce oferă o calitate optimă de vizualizare, depinzând de conţinutul imaginii pe care o priviţi. În acest moment sunt disponibile trei moduri de vizualizare diferite: Text, Internet şi Entertain. Fiecare mod are un grad preconfigurat de luminozitate. Puteţi selecta cu uşurinţă una dintre cele trei configuraţii, apăsând butoanele

MagicBright™.

1. Text : Luminozitate normală Pentru documentaţie sau lucrări ce implică mult text.

2. Internet : Luminozitate medie Pentru a lucra cu un conţinut variat, ce implică atât

grafică cât şi text.

3. Entertain : Luminozitate mare Pentru vizionarea filmelor ca de exemplu un film pe

DVD sau Video CD.

4. Custom Deşi sunt alese cu grijă de inginerii noştri, aceste valori preconfigurate pot să nu fie confortabile pentru ochii dumneavoastră, depinzând de gustul fiecăruia. În cazul în care valorile preconfigurate nu sunt pe gustul dvs., puteţi regla Luminozitatea şi Contrastul utilizând meniul

Definiţiile Filei Culoare

Reglează „căldura” fundalului monitorului sau a imaginii.

MagicColor şi Gamma se vor afişa numai la monitoarele care acceptă aceste funcţii.

Color Tone

(Tonalitate

Culoare)

Tonalitatea culorii poate fi modificată. z z

Warm2 - Warm1 - Normal - Cool 1 - Cool 2 - Cool 3 - Cool 4

Off

Modul Color Tone (Tonalitate culori) diferă în funcţie de modelul monitorului. Unele monitoare vor accepta numai patru moduri.( Warm, Normal, Cool, Custom)

Color

Control

(Control

culoare)

Reglează culoarea imaginii de pe monitor.

Puteţi schimba culoarea monitorului cu culoarea dorită. z

Not Available

Calibration

Procesul prin care culorile preferate sunt optimizate şi întreţinute. Dacă faceţi parte dintre aceia care doresc ca imaginile pe care le vizionează să conţină detalii impresionante, reproduse cu exactitate –

(Calibrare) inclusiv imagini web sau cele produse de o cameră digitală sau un scaner, MagicTune™ vi se va părea o unealtă nepreţuită.

MagicColor

MagicColor este o tehnologie nouă, dezvoltată exclusiv de Samsung şi destinată îmbunătăţirii imaginii digitale şi afişării culorilor într-un mod natural şi cu o claritate mai ridicată, fără a dăuna calităţii imaginii.

1. OFF : Intră din nou în modul original.

2. DEMO : Ecranul înainte de aplicarea MagicColor apare în partea dreaptă, iar ecranul după aplicarea MagicColor apare în partea stângă.

3. Full :Afişează culori vii, naturale, cu claritate ridicată.

4. Intelligent : Afişează nu numai culori vii, naturale, ci şi o nuanţă mai naturală şi realistă ale pielii, cu claritate ridicată.

Corectarea valorilor Gamma modifică luminescenţa culorilor prin nuanţe de gri.

Gamma

Modul Gamma diferă în funcţie de modelul monitorului. Unele monitoare acceptă numai trei moduri (Modul 1, Modul 2 şi Modul 3)

Se referă la procesul de optimizare a culorii conform nevoilor utilizatorului şi la procesul de întreţinere a culorii optimizate. Magictune este util acelor utilizatori care doresc să vizioneze mai multe tipuri de imagini, cum ar fi imagini de pe Web sau fotografii care provin de la o cameră digitală sau un scaner, prin Windows.

6-Color z z z

Saturation - Permite ajustarea culorii.

Hue - Permite ajustarea tonurilor de culoare.

Reset - Determină resetarea monitorului la valorile prestabilite.

Definiţiile Filei Imagine

Reglează valorile pentru Fine , Coarse şi Position.

Image Setup

(Configurare

Imagine) z z z

Fine : Îndepărtează perturbaţiile, ca de exemplu dungile orizontale.

Dacă perturbaţiile persistă şi după ajustarea fină, aceasta se va repeta după reglarea frecvenţei (viteza ceasului).

Coarse : Îndepărtează perturbaţiile, ca de exemplu dungile verticale.

Reglajul Brut poate face ca imaginea de pe ecran să se deplaseze. O puteţi readuce în centru cu ajutorul meniului Reglare Orizontală.

Auto Setup : Autoreglarea permite monitorului să se ajusteze singur în funcţie de parametrii semnalului video. Valorile reglajului fin, brut şi poziţia sunt ajustate automat.

Position (Poziţie)

Urmaţi instrucţiunile de mai jos pentru a modifica poziţia orizontală, verticală a întregii imagini pe ecranul monitorului.

Sharpness Pentru a îmbunătăţi claritatea imaginii urmaţi instrucţiunile date.

Definiţii Fila Opţiuni

MagicTune™ poate fi configurat cu ajutorul următoarelor opţiuni.

Încarcă Caseta de Dialog pentru Preferinţe. Preferinţele în uz vor avea un “V” în caseta de validare. Pentru a deselecta o Preferinţă, poziţionaţi cursorul deasupra casetei şi faceţi clic.

Preferences

(Preferinţe)

Select Source z z

Enable task tray menu(Activarea meniului din partea dreaptă a barei de activităţi) -

Pentru a accesa meniurile MagicTune™ faceţi clic pe pictogramele de pe [meniul barei de activităţi].

Meniurile nu sunt afişate dacă opţiunea [Activare Tavă Sistem] este deselectată în

[Opţiuni] [Setări de Bază].

Select Language(Selectare Limbă) – Limba aleasă are efect doar asupra limbii utilizate pentru OSD. z z

Analog

Digital

Se referă la procesul care optimizează culorile şi întreţine valorile optimizate, cu ajutorul testului de percepţie parţială a culorilor.

Color Weakness

PIP z z z

Off - Determină anularea modului Partial Color Blindness (Percepţie parţială a culorilor).

Custom - Partial Color Blindness Test (Test de percepţie parţială a culorilor)

Reset - Determină resetarea monitorului la valorile prestabilite.

Dacă la monitor sunt conectate dispozitive externe A/V, de tipul unui Video sau DVD, PIP vă permite să vizionaţi imaginea video de la dispozitivele respective într-o fereastră suprapusă pe semnalul Video de la PC.

PIP

Source

Deschideţi şi închideţi Ecranul PIP.

Selectaţi sursa de intrare pentru PIP.

Size

Position

Modificaţi Dimensiunea ferestrei PIP

Modificaţi Poziţia ferestrei PIP.

Definiţii Fila Suport

Afişează ID –ul Produsului şi numărul de versiune al programului; de asemenea vă permite să utilizaţi funcţia Help

(Ajutor)

Help (Ajutor) Utilizatorului) dacă aveţi nevoie de asistenţă la instalarea sau operarea programului

MagicTune™. Manualul Utilizatorului se poate deschide cu orice browser.

Vizitaţi situl web al MagicTune™ sau faceţi clic pentru a deschide fişierele de Ajutor (Manualul

Asset ID

(ID Produs)

Puteţi utiliza serverul pentru a controla monitorul Client.

(Pentru a utiliza acest program drept Client, trebuie instalat programul de server)

User Name

User ID

Server IP

Afişează numele utilizatorului înregistrat în calculator.

Afişează ID-ul utilizatorului înregistrat în calculator.

Notaţi adresa de IP a serverului.

Version

(Versiunea)

Department

Location

Notaţi departamentul.

Notaţi locaţia.

Afişează numărul de versiune pentru MagicTune™.

Prezentare generală | Instalare | Mod OSD | Calibrarea Culorii | Dezinstalare | Probleme uzuale

Color Calibration (Calibrarea Culorii)

1. Color Calibration(Calibrarea Culorii)

„Calibrarea Culorii” vă ghidează în obţinerea unor culori optime pentru monitorul Dumneavoastră.

Pentru aobţine culori optime pentru monitorul Dumneavoastră, urmaţi cei cinci paºiprezentaţi mai jos.

1. 1) Pentru a potrivi luminozitatea zonei de control cu cea a modelului defundal, acţionaţi “Bara de Control pentru

Luminozitate”.

2. Dacă detectaţi o tonalitate anume a culorii la “Zona de Control” mutaţicursorul de control spre direcţia tonalităţii respective a culorii, consultând“ Cercul de referinţă pentru Culoare”.

=> Dacă ajustarea este efectuată corect, în Zona de Control nu vafi detectată nici o tonalitate a culorii.

3. După ce efectuaţi ajustarea descrisă la pasul 1, apăsaţi butonul „Next”.

4. Repetaţi procedurile 1), 2) şi 3) pentru paşii 2 ~ 5 rămaşi.

5. Puteţi vedea efectul de calibrare obţinut apăsând butonul „Preview”.

Cum pot utilizatorii multipli să utilizeze culorile reglate

Definiţie

Când monitorul este utilizat de mai mulţi utilizatori, culorile reglate cu ajutorul Calibrării Culorii, pot fi salvate şi utilizate pentru fiecare utilizator. Setările de culoare salvate astfel pot fi utilizate de până la 5 utilizatori.

1. Cum se salvează setările de culoare reglate:

Se apasă Next (Următorul), şi când pe ecran în locul acestuia va apărea Apply (Se aplică) setările de culoare reglate pot fi salvate. Pot fi salvate până la 5 setări.

2. Cum se aplică setările de culoare salvate:

Se apasă butonul Multi User (Utilizatori Multipli) de pe ecranul principal pentru a putea selecta şi utiliza una din setările de culoare salvate aici.

2. Preview

Apăsaţibutonul „Preview” din „Calibrarea culorii”..

Va fiafiºată imaginea de mai sus.

1. Apăsaţibutonul „View Calibrated” (Vizualizare calibrat) pentru a vedea efectul decalibrare ajustat.

2. Apăsaţibutonul „View Uncalibrated” (Vizualizare necalibrat) pentru a vedea imagineaoriginală.

Prezentare generală | Instalare | Mod OSD | Calibrarea Culorii |

Dezinstalare

| Probleme uzuale

Dezinstalare

Programul MagicTune™ poate fi dezinstalat doar prin utilizarea opţiunii „Add or Remove Programs” de pe

Panoul de Comandă din Windows™.

Pentru a şterge programul MagicTune™, urmaţi paşii de mai jos.

1. Mergeţi la [Task Tray] ' [Start] ' [Settings] şi selectaţi [Control Panel] din Meniu. Dacă programul rulează pe Windows™ XP, mergeţi la [Control Panel] din meniul [Start].

2. Faceţi clic pe pictograma "Add or Remove Programs" din Panoul de Comandă.

3. În fereastra pentru "Add or Remove Programs" defilaţi în jos pentru a găsi "MagicTune™." Faceţi clic pe program pentru a-l selecta.

4. Faceţi clic pe butonul "Change/Remove" pentru a şterge programulFaceţi clic pe butonul

"Change/Remove" pentru a şterge programul.

5. Faceţi clic pe "Yes" pentru a începe procesul de dezinstalare.

6. Aşteptaţi până când apare caseta de dialog „Uninstall Complete (Dezinstalarea Completă).

Vizitaţi situl web

MagicTune™ pentru asistenţă tehnică sau pentru FAQ (întrebări şi răspunsuri) şi actualizări de software.

Prezentare generală | Instalare | Mod OSD | Calibrarea Culorii | Dezinstalare |

Probleme uzuale

Probleme uzuale

Sistemul de operare curent nu este compatibil cu MagicTune™.

Apăsaţi pe OK şi faceţi clic pe "Scurtătură către site-ul MagicTune™" pentru a vizita

prima pagină a acestui site.

Dacă placa dvs. video nu se află în lista 'Available (Disponibile)', pot surveni erori.

(Plăcile video foarte noi sau foarte vechi este posibil să nu fie compatibile).

Vizitaţi pagina noastră Web pentru informaţii despre depanare.

Chiar dacă placa este în listă, pot surveni erori dacă fabricantul plăcii video a modificat driver-ul sau chipset-ul plăcii.


Verificaţi dacă monitorul dvs. este fabricat de Samsung.

Produsele altor fabricanţi pot cauza erori.

Doar produsele Samsung acceptă această funcţionalitate.




Pot surveni erori şi în cazul în care monitorul este fabricat de Samsung, dar este un model mai vechi.

Verificaţi dacă monitorul suportă MagicTune™.

Această funcţionalitate este suportată doar de monitoarele listate pe prima pagină a site-ului nostru.

Verificaţi monitorul înainte de a-l achiziţiona, deoarece modelele mai vechi nu suportă această funcţionalitate.

Pot surveni erori în cazul în care nu există informaţii EDID (Extended Display

Identification Data) pentru monitorul instalat.

Selectaţi Start > Setup > Control Panel (Panou de control) > System (Sistem)>

Hardware >Device Manager (Manager de dispozitive)> Monitor. Dacă eliminaţi monitorul "Plug-and-play" instalat şi, în urma căutării, nu este găsit nici un alt monitor "Plug-and-play", este foarte probabil să survină această eroare.





De asemenea, pot surveni erori dacă monitorul este înlocuit cu un monitor nou în timp ce alimentarea este întreruptă, fără a reporni sistemul.

Reporniţi sistemul de fiecare dată când înlocuiţi monitorul, înainte de a utiliza din nou

MagicTune™.

Pot surveni erori atunci când driverul plăcii video nu este instalat corespunzător.

Acest lucru se întâmplă atunci când placa video nu este afişată în mod normal în lista dispozitivelor instalate. Puteţi verifica acest lucru de la următoarea locaţie:

Start > Control Panel (Panou de control) > System (Sistem) > Hardware > Device

Manager (Manager de dispozitive)> Display Adapter (Adaptor video).

Vizitaţi site-ul fabricantului plăcii video şi descărcaţi şi instalaţi cel mai recent driver.

Pentru informaţii suplimentare referitoare la placa video, contactaţi producătorul acesteia.

Pentru a asigura operarea normală, reporniţi sistemul.

Pot surveni erori dacă sistemul nu este repornit după instalarea MagicTune™.

(Doar pentru Win98SE şi WinMe.)

Reporniţi sistemul înainte de utilizare.

Pentru a obţine performanţe ridicate cu MagicTune™, setaţi rezoluţia optimă.

Consultaţi Ghidul de utilizare pentru a afla rezoluţia optimă.

Dacă nu setaţi rezoluţia optimă şi rulaţi Color Calibration (Calibrare culoare), monitorul nu va putea fi reglat în mod optim.

Consultaţi manualul pentru a afla rezoluţia optimă.

Placa video nu suportă MagicTune™.

Instalaţi un driver nou pentru placa video.

Pot surveni erori atunci când driverul plăcii video nu este instalat corespunzător.

Acest lucru se întâmplă atunci când placa video nu este afişată în mod normal în lista dispozitivelor instalate. Puteţi verifica acest lucru de la următoarea locaţie:

Start > Control Panel (Panou de control) > System (Sistem) > Hardware > Device

Manager (Manager de dispozitive)> Display Adapter (Adaptor video).

Vizitaţi site-ul fabricantului plăcii video şi descărcaţi şi instalaţi cel mai recent driver.

Pentru informaţii suplimentare referitoare la placa video, contactaţi producătorul acesteia.

Deoarece programul Highlight utilizează linii de comunicaţie,

ieşiţi din acest program înainte de a accesa MagicTune™.

Anumite monitoare Samsung CDT suportă programul Highlight.

Dacă utilizaţi funcţionalităţile Highlight şi MagicTune™ simultan, este posibil să survină erori.

Dezactivaţi funcţionalitatea Highlight înainte de a utiliza MagicTune™.

Probleme uzuale

z

MagicTune™ poate să nu mai funcţioneze dacă, în timp ce MagicTune™ funcţionează, monitorul este schimbat sau driverul plăcii video este actualizat.. Vă rugăm ca în acest caz să reporniţi sistemul.

Simptom Listă de verificare Soluţii

De verificat când

MagicTune™ nu funcţionează corect.

* Funcţia MagicTune™ este disponibilă numai pentru

PC (VGA) cu sistem

Windows care acceptă caracteristica Plug and

Play.

* Pentru a verifica dacă calculatorul dvs. acceptă funcţia MagicTune™, parcurgeţi etapele de mai jos (pentru Windows™, versiunea XP);

Control Panel (Panou de control)-> Performance and Maintenance (Performanţă şi întreţinere)->

System -> Hardware -> Device Manager

(Manager dispozitive)-> Monitors (Monitoare)->

După ce ştergeţi monitorul Plug and Play, căutaţi

'Plug and Play monitor' căutând echipamente hardware noi.

Funcţia MagicTune™ nu funcţionează corespunzător.

Aţi schimbat calculatorul sau placa grafică?

MagicTune™ este un software suplimentar pentru monitor. Este posibil ca anumite plăci grafice să nu accepte monitorul dvs. În cazul în care aveţi probleme cu placa video, consultaţi site-ul nostru Web pentru lista plăcilor video compatibile. http://www.samsung.com/monitor/magictune

Descărcaţi cea mai recentă versiune a programului. Programul poate fi descărcat de la adresa http://www.samsung.com/monitor/magictune

.

z z

Vizitaţi site-ul nostru web şi descărcaţi software-ul de instalare pentru MagicTune™ MAC.

Vizitaţi situl web

MagicTune™ pentru asistenţă tehnică sau pentru FAQ (întrebări şi răspunsuri) şi actualizări de software.


| Instalare | Interfaţă | Dezinstalare | Depanare


Ce este MagicRotation?

Până acum, monitoarele permiteau utilizatorului numai vizualizarea de tip peisaj.

Trăim în era informaţiei şi tot mai mulţi utilizatori citesc în viaţa de zi cu zi documente, pagini Web, e-mail-uri etc. Aceste aplicaţii pot fi vizualizate mai bine în modul portret, care permite afişarea pe ecran a întregului conţinut. Astfel, va creşte semnificativ productivitatea utilizatorului, acesta putând alege între modurile peisaj şi portret.

Software-ul MagicRotation de la Samsung Electronics, Inc. oferă posibilitatea de rotire a ecranului la 0, 90,

180 şi 270 de grade, optimizând utilizarea monitorului calculatorului, îmbunătăţind vizualizarea şi sporind productivitatea utilizatorilor.

Funcţie de bază

MagicRotation funcţionează sub Windows™ 98 SE, Me, NT 4.0, 2000, XP Home şi XP Professional.

* Windows™ este marcă înregistrată a Microsoft Corporation, Inc.

Prezentare generală |

Instalare

| Interfaţă | Dezinstalare | Depanare

Instalare

1. Introduceţi CD-ul de instalare în unitatea CD-ROM.

2. Faceţi clic pe fişierul de instalare MagicRotation.

3. Selectaţi limba pentru instalare şi faceţi clic pe "Next" (Următor).

4. La apariţia ferestrei programului expert de instalare, faceţi clic pe "Next" (Următor).

5. Selectaţi "I agree to the terms of the license agreement" (Sunt de acord cu condiţiile acordului de licenţă) pentru a accepta condiţiile de utilizare.

6. Selectaţi un director pentru instalarea programului MagicRotation.

7. Faceţi clic pe "Install" (Instalare).

8. Va fi afişată fereastra "Installation Status" (Stare instalare).

9. Faceţi clic pe "Finish" (Finalizare).

Pentru ca MagicRotation să funcţioneze în mod corespunzător, va trebui să reporniţi calculatorul.

10. La finalizarea instalării, pictograma executabilului MagicRotation va fi afişată pe desktop.

Probleme la instalare

Instalarea aplicaţiei MagicRotation poate fi afectată de factori precum placa video, placa de bază sau parametrii reţelei.

Pentru rezolvarea eventualelor probleme survenite la instalare, consultaţi secţiunea

"Depanare"

.

Limitări

1. Pentru ca MagicRotation să funcţioneze corect, este necesar ca driverul pentru monitor să fie încărcat

în mod corespunzător.

Driverul pentru monitor instalat trebuie să fie cel mai recent driver oferit de furnizor.

2. Dacă aplicaţii precum Windows™ Media Player, Real Player etc. nu afişează corect fişierele video

pentru orientările de 90, 180 şi 270 de grade, efectuaţi următoarele acţiuni:

{

{

{

Închideţi aplicaţia.

Selectaţi orientarea în care doriţi să vizualizaţi aplicaţia (90, 180, 270).

Închideţi aplicaţia.

De cele mai multe ori, această acţiune va fi suficient pentru a rezolva problema.

3. Aplicaţiile care folosesc OpenGL şi DirectDraw (grafică 3D) nu vor funcţiona conform orientării selectate (90, 180, 270).

(De exemplu, jocurile 3D)

4. Aplicaţiile DOS nu vor funcţiona conform orientării selectate (90, 180, 270) în modul Full Screen

(Ecran complet).

5. Opţiunea Dual nu este acceptată în Windows™ 98, ME, NT 4.0.

6. MagicRotation nu permite utilizarea unei profunzimi a culorii de 24 de biţi.

7. Dacă schimbaţi placa video, este recomandabil ca în prealabil să dezinstalaţi MagicRotation.

Cerinţe pentru sistem

Sistem de operare z z z z z z

Windows™ 98 SE

Windows™ Me

Windows™ NT 4.0

Windows™ 2000

Windows™ XP Home Edition

Windows™ XP Professional

Hardware z z

128 MB RAM sau mai mult (recomandat)

25 MB spaţiu liber pe HDD sau mai mult

Service Pack-uri z z

Este recomandat ca pe sistemul dvs. să fie instalat cel mai recent Service Pack.

Pentru Windows™ NT 4.0, este recomandabil să instalaţi Internet Explorer 5.0 (sau o versiune superioară) cu componenta Active Desktop.

* Pentru informaţii suplimentare, vizitaţi site-ul

MagicRotation.


Prezentare generală | Instalare |

Interfaţă

| Dezinstalare | Depanare z z

Când se utilizează rotirea, este posibil ca o parte din programul

MagicTune™ să nu funcţioneze normal.

Rotire automată: Ecranul se va roti automat când este rotit monitorul.

z z z

Pentru a rula programul AutoRotation, urmaţi instrucţiunile de mai

jos.

Instalaţi ambele programe, MagicRotation™ şi MagicTune™ 3.6 în computerul dvs.

Porniţi MagicTune™ 3.6

Option → Preference → Faceţi clic în caseta mică din meniul enable task

tray menu. z z

Programul MagicRotation™ nu poate fi furnizat deoarece stativele

simple nu suportă funcţia de pivot.

Unghiul de rotaţie permis de monitor depinde de model.

Interfaţă

Meniul barei de sarcini

Meniul se deschide pe ecran la apăsarea butonului din partea dreaptă a mouseului.

Rotate (Rotire) : Afişajul va fi rotit cu 90 de grade

Rotate to 0 (Rotire la 0) : Ecranul va fi rotit cu 0 grade faţă de unghiul curent.




Hot key (Tastă de acces rapid) : Tastele de acces rapid sunt disponibile în mod prestabilit şi pot fi schimbate de utilizator.

În cazul în care utilizatorul doreşte să schimbe o tastă de acces rapid, noua tastă va fi disponibilă pentru utilizare imediat după schimbare. Utilizatorul poate crea o tastă de acces rapid combinând tasta Shift, Ctrl sau Alt cu una dintre tastele generale.

Dacă se apasă numai pe o tastă generală, tasta de acces rapid desemnată va fi

Alt+tasta generală.

Help (Asistenţă) : Afişează meniul HELP (Asistenţă) al programului

MagicRotation™.

About (Despre) : Afişează versiunea şi drepturile de autor ale programului

MagicRotation™.

Exit (Ieşire) : Se părăseşte programul MagicRotation™.

Prezentare generală | Instalare | Interfaţă |

Dezinstalare

| Depanare

Dezinstalare

Programul MagicRotation poate fi dezinstalat doar cu ajutorul opţiunii "Add/Remove

Programs" (Adăugare/Eliminare programe) din Control Panel (Panoul de control) din Windows™.

Pentru a dezinstala MagicRotation, efectuaţi următoarele acţiuni.

1. Din bara de sarcini, selectaţi Start, Settings (Setări), apoi Control Panel (Panou de control).

Dacă programul rulează în Windows™ XP, selectaţi Control Panel (Panoul de control) direct din meniul Start.

2. Faceţi clic pe pictograma "Add/Remove Programs" (Adăugare/Eliminare programe) din Control Panel

(Panoul de control).

3. În ecranul "Add/Remove Programs" (Adăugare/Eliminare programe), căutaţi "MagicRotation".

Faceţi clic pe acesta pentru a-l evidenţia.

4. Faceţi clic pe butonul "Change/Remove" (Schimbare/Eliminare) pentru a dezinstala programul.

5. Faceţi clic pe "Yes" (Da) pentru a începe procesul de dezinstalare.

6. Aşteptaţi până când este afişată caseta de dialog "Uninstall Complete" (Dezinstalare finalizată).

7. După dezinstalare, reporniţi calculatorul pentru a încheia procesul.

Pentru asistenţă tehnică, întrebări frecvente şi upgrade-uri, vizitaţi site-ul

MagicRotation.


Prezentare generală

Depanare

| Instalare | Interfaţă | Dezinstalare |

Depanare

Înainte de a apela la asistenţa tehnică

z

Pentru a oferi funcţiile de rotire a ecranului, software-ul MagicRotation utilizează driverul pentru monitor furnizat de producătorul plăcii video. Dacă driverul pentru monitor funcţionează incorect sau prezintă defecţiuni, aceste defecţiuni se vor menţine şi după instalarea MagicRotation.

Funcţionarea aleatorie/incorectă cauzată de probleme legate de driverul pentru monitor nu se datorează software-ului MagicRotation.

Pentru a verifica dacă driverul pentru monitor instalat funcţionează corect, puteţi parcurge următorii paşi:

1. Verificaţi dacă problema apare atât pentru orientarea la 0 grade (peisaj), cât şi pentru orientarea la 90 de grade (portret).

2. Verificaţi dacă problema apare la diferite valori ale profunzimii culorii (8/16/32 biţi per pixel) şi diferite rezoluţii (800 x 600, 1024 x 768).

3. Verificaţi dacă problema apare şi după ce aţi dezinstalat MagicRotation.

Dacă problema se repetă în cel puţin una dintre aceste situaţii, probabil că funcţionarea incorectă se datorează driverului pentru monitor instalat.

Pentru a rezolva problema, efectuaţi următoarele operaţii:

1. Dezinstalaţi MagicRotation.

2. Obţineţi cea mai recentă versiune a driverului pentru monitor de la producătorul plăcii dvs. video.

Cele mai recente drivere de la ATI, NVIDIA, MATROX, INTEL etc. pot fi obţinute cu uşurinţă de pe site-urile producătorilor respectivi.

3. Instalaţi cel mai recent driver pentru monitor.

4. Instalaţi MagicRotation. De cele mai multe ori, aceşti paşi vor fi suficienţi pentru a rezolva problema. z

Este posibil ca MagicRotation să nu funcţioneze dacă monitorul a fost înlocuit sau dacă driverul pentru placa video a fost actualizat în timp ce MagicRotation se afla în curs de rulare.

În această situaţie, reporniţi sistemul. z

Pentru asistenţă tehnică, întrebări frecvente şi upgrade-uri, vizitaţi site-ul

MagicRotation.

Înainte de a apela la un Service autorizat, puteţi încerca chiar Dumneavoastră să remediaţi problemele care apar, utilizând informaţiile din această secţiune. Dacă aveţi totuşi nevoie de asistenţă de specialitate, vă rugăm să apelaţi numărul de telefon de pe certificatul de garanţie, numărul de telefon de la secţiunea Informaţii, sau contactaţi vânzătorul .

Simptom

Imaginea nu apare pe ecranul monitorului.

Monitorul nu poate fi deschis.

Listă de verificare

Cablul de alimentare este conectat corect?

Controlaţi racordarea cablului de alimentare şi alimentarea.

Soluţii

Pe ecran mesajul apare

"Check Signal

Cable" (Conectare neefectuată, Controlaţi cablul de semnal video)?

(Monitorul este conectat cu cablul D-sub)

Controlaţi racordarea cablului de semnal video.

(Monitorul este conectat cu cablul DVI)

Dacă monitorul este conectat corect, dar pe ecran apare în continuare un mesaj de eroare, verificaţi dacă monitorul este setat pe modul analogic. Apăsaţi butonul 'SOURCE' pentru a verifica sursa semnalului de intrare.

Dacă led-ul de alimentare este aprins, reporniţi computerul pentru a vedea ecranul iniţial (ecranul de boot).

Dacă apare ecranul iniţial (ecranul de boot), porniţi computerul în modul de rezoluţie minimă

("safe mode" la Windows ME/XP/2000) şi apoi schimbaţi frecvenţa plăcii video

(Consultaţi secţiunea Moduri presetate de reglare )

Notă: Dacă ecranul iniţial (ecranul de boot)nu apare, apelaţi la un centru de service autorizat sau contactaţi vânzătorul .

Puteţi vedea pe ecran mesajul "Not Optimum

Mode",

"Recommended Mode

1920 X 1200 60Hz"?

Acest mesaj apare pe ecran atunci când semnalul de la placa video depăşeşte rezoluţia şi frecvenţa maximă suportate de monitor.

Reglaţi rezoluţia şi frecvenţa maximă suportate de monitor.

Dacă rezoluţia de afişare depăşeşte WUXGA sau frecvenţa de reîmprospătare de 75Hz (sau,

în cazul rezoluţiei WUXGA, frecvenţa de 60Hz), va fi afişat mesajul "Not Optimum Mode (Mod

nerecomandat)", "Recommended mode (Mod

recomandat): 1920 X 1200 60Hz". Dacă

frecvenţa de reîmprospătare depăşeşte 85Hz, monitorul va funcţiona corespunzător, dar se va afişa mesajul "Not Optimum Mode (Mod

nerecomandat)", "Recommended mode (Mod

recomandat): 1920 X 1200 60Hz" timp de un minut, apoi va dispărea. În acest interval de timp, vă recomandăm să schimbaţi rezoluţia şi frecvenţa de reîmprospătare la valorile recomandate. (Mesajul va fi afişat din nou dacă sistemul este repornit.)

Monitorul este în modul de economisire energie

(PowerSaver).

Imaginea nu apare pe ecran. Indicatorul luminos de alimentare de pe monitor clipeşte la interval de 1 secundă?

Monitorul este conectat utilizând cablul DVI?

Apăsaţi o tastă de pe tastatură sau mişcaţi mouse-ul pentru a activa monitorul şi a restabili imaginea pe ecran.

Dacă în continuare nu este afişată nici o imagine, apăsaţi butonul 'SOURCE'.

Apoi, apăsaţi orice tastă pentru a reporni monitorul şi a afişa din nou imaginea pe ecran.

Este posibil să se afişeze un ecran gol dacă reporniţi sistemul înainte de a conecta cablul

DVI, sau dacă deconectaţi şi reconectaţi cablul

DVI în timp ce sistemul funcţionează. Acest fapt are loc din cauză că anumite tipuri de plăci video nu mai trimit semnal video după deconectare.

Conectaţi cablul DVI şi reporniţi sistemul.

Nu pot vizualiza meniul

OSD.

Aţi blocat meniul afişat pe ecran(OSD) pentru a preîntâmpina modificările nedorite?

Deblocaţi meniul afişat pe ecran apăsând butonul MENU timp de cel puţin 5 secunde.

Ecranul are culori deteriorate sau doar imagini alb-negru.

Ecranul afişează o singură culoare, ca şi când ar fi privit printr-un filtru colorat?

Controlaţi conectorii cablului de semnal video.

Asiguraţi-vă că placa video este complet introdusă în slotul aferent.

Imaginea de pe ecran s-a destabilizat brusc.

Imaginea este defocalizată sau meniul OSD nu poate fi reglat.

LED-ul clipeşte dar imaginea nu apare pe ecran.

Ecranul arată numai 16 culori. Culorile

Culorile ecranului s-au alterat după ce aţi rulat un program sau după o cădere a sistemului

între rularea a două aplicaţii?

Placa video a fost montată corect?

Culorile au fost reglate corect din Windows?

Reporniţi computerul.

Montaţi corect placa video consultând manualul furnizat odată cu aceasta.

Aţi schimbat placa video sau driverul?

Aţi modificat rezoluţia sau frecvenţa monitorului?

Reglaţi poziţia şi mărimea imaginii utilizând meniul OSD.

Reglaţi rezoluţia şi frecvenţa plăcii video.

(Consultaţi secţiunea reglare ).

Moduri presetate de

Imaginea de pe ecran poate fi instabilă datorită ciclului semnalelor plăcii video. Reglaţi din nou Poziţia utilizând meniul OSD.

Aţi reglat rezoluţia sau frecvenţa monitorului?

La verificarea

Informaţiilor despre modurile video din meniu, frecvenţa este reglată corect?

Reglaţi rezoluţia şi frecvenţa plăcii video.

(Consultaţi secţiunea Moduri presetate de reglare ).

Reglaţi corect frecvenţa consultând manualul plăcii video şi Modurile presetate de reglare

(Frecvenţa maximă per rezoluţie poate diferi de la produs la produs.)

Pentru Windows ME/XP/2000:

Reglaţi corect culorile din Control Panel,

ecranului s-au schimbat după schimbarea plăcii video.

Placa video a fost montată corect?

Display, Settings

Montaţi corect placa video consultând manualul furnizat odată cu aceasta.

Pe ecran apare mesajul "Unrecognized monitor, Plug & Play

(VESA DDC) monitor found". (Monitor nerecunoscut, s-a găsit monitor Plug & Play

(VESA DDC).

Aţi instalat driverul de monitor?

Consultaţi manualul monitorului pentru a vedea dacă funcţia Plug

& Play (VESA DDC) poate fi acceptată.

Instalaţi driverul de monitor conform

Instrucţiunilor de instalare pentru driver.

Instalaţi driverul de monitor conform

Instrucţiunilor de instalare pentru driver.

De verificat când

MagicTune nu funcţionează corect.

* Funcţia MagicTune™ este disponibilă numai pentru PC (VGA) cu sistem Windows care acceptă caracteristica

Plug and Play.

* Pentru a verifica dacă calculatorul dvs.

acceptă funcţia MagicTune™, parcurgeţi

etapele de mai jos (pentru Windows™,

versiunea XP);

Control Panel (Panou de control)› Performance and Maintenance (Performanţă şi întreţinere) →

System → Hardware → Device Manager

(Manager dispozitive)→ Monitors (Monitoare) →

După ce ştergeţi monitorul Plug and Play, căutaţi

'Plug and Play monitor' căutând echipamente hardware noi.

MagicTune este un software suplimentar pentru monitor. Este posibil ca anumite plăci grafice să nu accepte monitorul dvs. În cazul în care aveţi probleme cu placa video, consultaţi site-ul nostru

Web pentru lista plăcilor video compatibile. http://www.samsung.com/monitor/magictune

Funcţia MagicTune™ nu funcţionează corespunzător.

Aţi schimbat calculatorul sau placa grafică?

Descărcaţi cea mai recentă versiune a programului. Programul poate fi descărcat de la adresa http://www.samsung.com/monitor/magictune .

Vizitaţi site-ul nostru web şi descărcaţi software-ul de instalare pentru MagicTune MAC.

Dacă întâmpinaţi probleme cu monitorul, verificaţi următoarele elemente.

1. Verificaţi dacă cablul de alimentare şi cel de semnal video sunt bine conectate la computer.

2. Verificaţi dacă calculatorul emite la pornire un semnal sonor mai mult de trei ori.

(Dacă da, cereţi verificarea plăcii de suport a computerului la un service autorizat.)

3. Dacă aţi instalat o nouă placă video sau dacă aţi asamblat PC-ul, verificaţi driverul plăcii video şi cel al monitorului.

4. Verificaţi dacă frecvenţa ecranului este setată la 56Hz ~75Hz.

(Nu depăşiţi 60Hz când folosiţi rezoluţia maximă.)

5. Dacă aveţi probleme la instalarea driverului de placă video, porniţi computerul în Safe Mode ştergeţi placa video din"Control Panel, System, Device Administrator" iar apoi reporniţi computerul şi instalaţi din nou driverul plăcii video.

Dacă apar probleme în mod repetat, apelaţi la un centru de service autorizat .

Întrebări & Răspunsuri

Întrebare

Cum pot schimba frecvenţa?

Răspuns

Frecvenţa poate fi schimbată prin reconfigurarea plăcii video.

Observaţi totuşi că acceptarea plăcii video poate varia depinzând

Cum pot modifica rezoluţia?

Cum pot regla funcţia de Power

Saving(Economie Energie)?

Cum pot curăta carcasa exterioară / panoul LCD?

de versiunea de driver utilizată.

(Pentru detalii, consultaţi manualul computerului sau cel al plăcii video.)

Windows ME/XP/2000: Modificaţi rezoluţia din Control Panel,

Display, Settings.

* (Panoul de control, Afişare, Setări) Pentru detalii, adresaţi-vă fabricantului plăcii video.

Windows ME/XP/2000: Modificaţi această funcţie, în BIOS

SETUP la computer sau la screen saver. (Consultaţi manualul computerului din Windows).

Deconectaţi cablul de alimentare şi curăţaţi monitorul cu o cârpă moale, utilizând o soluţie de curăţat sau apă simplă.

Nu lăsaţi urme de detergent şi nu zgâriaţi carcasa. Evitaţi scurgerea apei în interiorul monitorului.

Funcţia de autotestare

Funcţia de autotestare | Mesaje de avertizare | Mediu | Indicaţii folositoare

Monitorul dispune de o funcţie de autotestare, care vă permite să verificaţi buna funcţionare a monitorului.

Funcţia de autotestare

1. Opriţi monitorul şi computerul.

2. Scoateţi cablul de semnal video din spatele monitorului.

3. Porniţi monitorul

Dacă monitorul funcţionează corect, veţi vedea o casetă ca în ilustraţia de mai jos.

Această casetă apare şi în timpul operării normale, în cazul în care cablul video este deconectat sau deteriorat accidental.Acest mesaj apare şi în timpul funcţionării normale, în cazul în care cablul este deconectat sau deteriorat.

4. Opriţi monitorul şi reconectaţi cablul video, apoi porniţi din nou calculatorul şi monitorul.

Dacă ecranul monitorului rămâne negru după aplicarea procedurii descrise anterior, verificaţi placa video şi calculatorul; monitorul funcţionează corespunzător.

Mesaje de avertizare

Dacă există o problemă la semnalul de intrare, pe ecran apare un mesaj, sau ecranul rămâne gol, cu toate că indicatorul luminos de alimentare este aprins. Mesajul poate indica faptul că modul video folosit nu funcţionează pe monitorul dumneavoastră, sau că trebuie să verificaţi cablul de semnal video.

Mediu

Localizarea şi poziţionarea monitorului pot influenţa calitatea imaginii şi alte

caracteristici ale acestuia.

1. Dacă aveţi boxe aşezate lângă monitor, se recomandă să le deconectaţi şi să le mutaţi în altă cameră.

2. Îndepărtaţi toate dispozitivele electronice, ca de exemplu aparate de radio, ventilatoare, ceasuri sau telefoane care sunt la mai puţin de un metru de monitor.

Indicaţii folositoare

z z

Un monitor recreează semnalele vizuale transmise de computer. De aceea, dacă aveţi probleme cu computerul sau placa video, acestea pot cauza pierderea imaginii de pe monitor, culori şterse, perturbaţii, desincronizare, etc. În acest caz, mai întâi trebuie să verificaţi sursa problemei, iar apoi să apelaţi la un centru de service autorizat sau să contactaţi vânzătorul.

Verificaţi dacă monitorul funcţionează corect

Dacă imaginea nu apare pe ecran sau apare un mesaj "Not Optimum Mode","Recommended

mode 1920 X 1200 60Hz", deconectaţi cablul de la computer, când monitorul este încă conectat la reţeaua de tensiune.

{

Dacă pe ecran apare un mesaj, sau dacă imaginea devine albă, înseamnă că monitorul

{ funcţionează corect.

În acest caz, problema este localizată la computer.

Informaţii generaleee

Informaţii generale

Denumire Model

Panou LCD

Mărime

Dimensiunea imaginii pe ecran

Pixel Pitch (Distanţa între pixeli)

SyncMaster 244T

Diagonală 24,3 inch (61 cm)

518 mm (oriz.) x 324 mm (vert.)

0,270 mm (oriz.) x 0,270 mm (vert.)

Tip

Frecvenţe de Sincronizare

Orizontal a-Si / PVA

30 ~ 94 kHz (Analogic)

30 ~ 81 kHz (Digital)

56 ~ 75 Hz (Analogic/Digital) Vertical

Număr de culori

16,7M culori

Rezoluţie

Rezoluţie optimă

Rezoluţie maximă

WUXGA 1920 x 1200 @ 60 Hz

WUXGA 1920 x 1200 @ 60 Hz (Analogic)

WUXGA 1920 x 1200 @ 60 Hz (Digital)

Semnal de intrare

RGB analogic, RGB digital compatibil DVI, S-VHS, Composite, Component, HDCP,SOG, 0,7 Vp-p pozitiv la 75 Ω, sincronizare separată O/V, nivel TTL pozitiv sau negativ

Video

Format video

Lăţime maximă de bandă

205 MHz (Analógico)

165 MHz (Digital)

Alimentare

CVBS , S-Video, Component

100 ~ 240 VAC(± 10%) rms, 60/50 Hz ± 3 Hz

Cablu de semnal

Cablu detaşabil D-sub 15 pini la 15 pini, 1,8 m cablu DVI-D la DVI-D, detaşabil, 2,0 m

Consum energie

Mai puţin de 100 W (Analogic / Digital)

Dimensiuni (lăţime/ lungime/ adâncime)/ Greutate : Tip stativ A

560,4 x 247,1 x 443,5 mm (22,1 x 9,7 x 17,5 inch) / 9,45 kg (cu stativul instalat)

Dimensiuni (lăţime/ lungime/ adâncime)/ Greutate : Tip stativ B

560,4 x 255 x 506 mm (22,1 x 10,0 x 19,9 inch) / 9,55 kg (cu stativul instalat)

Placă de montare compatibilă VESA

100mm x 100mm (pentru utilizare cu sistem de prindere special (cu braţ)

Parametri de mediu

Operare

Depozitare

Temperatură: 0°C ~ 50°C(32°F ~ 122°F)

Umiditate 20% ~ 90%, fără condensare

Temperatură: -20°C ~ 65°C(-4°F ~ 149°F)

Umiditate 5% ~ 90%, fără condensare

Capabilitate Plug and Play

Acest monitor poate fi instalat pe orice sistem compatibil Plug & Play. Interacţiunea dintre monitor şi sistem va oferi condiţiile de funcţionare şi setările optime pentru monitor. În cele mai multe cazuri, instalarea monitorului se va produce automat, dacă utilizatorul nu doreşte să selecteze setări alternative.

Numărul acceptat de puncte

La producerea acestui ecran TFT LCD s-a utilizat tehnologia avansată a semiconductorilor cu o precizie de 1ppm (o milionime) . Câteodată, pixelii de culoare ROŞIE, VERDE, ALBASTRĂ şi ALBĂ par luminoşi sau se pot observa pixeli de culoare neagră. Acest lucru nu afectează calitatea monitorului, acesta putând fi utilizat fără probleme. z

De exemplu, numărul de subpixeli TFT LCD pentru acest produs este de 6.912.000.

Notă: Designul şi specificaţiile pot fi modificate fără avertizarea în prealabil.

PowerSaver

Acest monitor are incorporat un sistem de management energetic numit PowerSaver. Acest sistem economiseşte energie trecând monitorul într-un mod de funcţionare cu energie scăzută. Monitorul se reîntoarce automat la modul normal de operare la mişcarea mouse-ului sau apăsarea oricărei taste.

Pentru a economisi energia electrică, închideţi monitorul dacă nu aveţi nevoie de el, sau dacă îl lăsaţi nesupravegheat pentru mai mult timp. Sistemul PowerSaver operează cu o placă video compatibilă

VESA DPMS, instalată în computerul dumneavoastră. Pentru a configura această caracteristică, folosiţi un software utilitar instalat pe computerul dumneavoastră.

Stare Funcţionare normală

Mod deconectare

tensiune

EPA/ENERGY2000

Oprire

(comutatorul POWER

S/W)

Indicator alimentare Verde Verde, Clipeşte Negru

Consum energie

Analogic / Digital

Mai puţin de 100 W

Analogic / Digital

Mai puţin de 2 W

(Mod oprit)

Mai puţin de 0 W

Acest monitor este compatibil EPA ENERGY STAR

®

şi ENERGY2000 dacă este utilizat împreună cu un computer dotat cu funcţionalitate

VESA DPMS.

Ca Partener ENERGY STAR

®

, SAMSUNG a stabilit că acest produs se conformează normelor ENERGY STAR

®

pentru eficienţa energiei.

Moduri presetate de reglare

Dacă semnalul transmis de computer este acelaşi ca în următoarele moduri presetate de reglare, ecranul va fi reglat automat. Totuşi, dacă semnalul diferă, ecranul îşi poate pierde imaginea, în timp ce indicatorul luminos de alimentare este aprins. Consultaţi manualul plăcii video şi reglaţi ecranul după cum urmează:

Tabel 1. Moduri presetate de reglare

Mod Afişare

IBM, 640 x 350

IBM, 720 x 400

IBM, 640 x 480

MAC, 640 x 480

VESA, 640 x 480

VESA, 640 x 480

VESA, 800 x 600

VESA, 800 x 600

VESA, 800 x 600

VESA, 800 x 600

MAC, 832 x 624

VESA, 1024 x 768

VESA,1024 x 768

VESA, 1024 x 768

VESA, 1152 x 864

MAC, 1152 x 870

VESA, 1280 x 960

VESA, 1280 x 1024

VESA, 1280 x 1024

VESA, 1600 x 1200

VESA, 1600 x 1200

VESA, 1600 x 1200

VESA, 1600 x 1200

VESA, 1920 x 1200

37,879

48,077

46,875

49,726

48,363

56,476

60,023

67,500

Frecvenţă

Orizontală

(kHz)

31,469

31,469

31,469

35,000

37,861

37,500

35,156

68,681

60,000

67,981

79,976

75,000

93,750

81,250

87,500

74,038

Frecvenţă

Verticală

(kHz)

70,086

70,087

59,940

66,667

72,809

75,000

56,250

60,317

72,188

75,000

74,551

60,004

70,069

75,029

75,000

75,062

60,000

60,020

75,025

60,000

75,000

65,000

70,000

59,950

Lăţime bandă

(MHz)

25,175

28,322

25,175

30,240

31,500

31,500

36,000

40,000

50,000

49,500

57,284

65,000

75,000

78,750

108,000

100,000

108,00

108,00

135,00

162,00

202,500

175,500

189,000

154,000

Polaritate Sync

(Oriz./Vert.)

-/-

-/-

+/+

+/+

+/+

+/+

+/+

-/-

+/-

-/+

-/-

-/-

-/-

-/-

+/-, +/-

+/+

+/+

+/+

+/+

+/-

-/-

+/+

+/+

+/+

Frecvenţă Orizontală

Timpul de scanare al unei linii ce conectează pe orizontală marginea din dreapta a ecranului cu marginea din stânga se numeşte Ciclu Orizontal, iar numărul opus al Ciclului Orizontal se numeşte Frecvenţă Orizontală. Unitate de măsură: kHz

Frecvenţă Verticală

Întocmai unei lămpi fluorescente, ecranul trebuie să repete aceeaşi imagine de foarte multe ori pe secundă pentru a putea afişa o imagine recognoscibilă pentru ochii utilizatorului.

Frecvenţa acestei repetiţii se numeşte frecvenţă Verticală sau

Rată de reîmprospătare (rată de refresh). Unitate de măsură: Hz

Contactaţi SAMSUNG WORLD-WIDE (Samsung în întreaga lume)

Dacă aveţi orice întrebări sau comentarii în legătură cu produsele Samsung,

contactaţi centrul de asistenţă pentru clienţi SAMSUNG.

North America

CANADA 1-800-SAMSUNG (7267864) http://www.samsung.com/ca

MEXICO

U.S.A

01-800-SAMSUNG (7267864)

1-800-SAMSUNG (7267864) http://www.samsung.com/mx http://www.samsung.com

ARGENTINE

BRAZIL

Latin America

0800-333-3733

0800-124-421 http://www.samsung.com/ar http://www.samsung.com/br

CHILE

COSTA RICA

ECUADOR

EL SALVADOR

GUATEMALA

JAMAICA

PANAMA

PUERTO RICO

REP. DOMINICA

TRINIDAD & TOBAGO

VENEZUELA

800-726-7864 (SAMSUNG)

0-800-507-7267

1-800-10-7267

800-6225

1-800-299-0013

1-800-234-7267

800-7267

1-800-682-3180

1-800-751-2676

1-800-7267-864

1-800-100-5303 http://www.samsung.com/cl http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin

Europe

RUSSIA

UKRAINE

AUSTRALIA

CHINA

HONG KONG

INDIA

INDONESIA

JAPAN

MALAYSIA

PHILIPPINES

SINGAPORE

THAILAND

TAIWAN

VIETNAM

SOUTH AFRICA

U.A.E

BELGIUM

CZECH REPUBLIC

DENMARK

FINLAND

FRANCE

GERMANY

HUNGARY

ITALIA

LUXEMBURG

NETHERLANDS

NORWAY

POLAND

PORTUGAL

SLOVAKIA

SPAIN

SWEDEN

U.K

02 201 2418

844 000 844

38 322 887

09 693 79 554

08 25 08 65 65 (€ 0,15/min)

01805 - 121213 (€ 0,12/Min)

06 40 985 985

199 153 153

02 261 03 710

0900 20 200 88 (€ 0.10/Min)

231 627 22

0 801 801 881

80 8 200 128

0850 123 989

902 10 11 30

08 585 367 87

0870 242 0303

8-800-200-0400

8-800-502-0000

CIS

http://www.samsung.com/be http://www.samsung.com/cz http://www.samsung.com/dk http://www.samsung.com/fi http://www.samsung.com/fr http://www.samsung.de

http://www.samsung.com/hu http://www.samsung.com/it http://www.samsung.lu

http://www.samsung.com/nl http://www.samsung.com/no http://www.samsung.com/pl http://www.samsung.com/pt http://www.samsung.com/sk http://www.samsung.com/es http://www.samsung.com/se http://www.samsung.com/uk http://www.samsung.ru

http://www.samsung.com/ur

1300 362 603

Asia Pacific

800-810-5858, 010- 6475 1880

2862 6001

3030 8282, 1920 1100 11

0800-112-8888

0120-327-527

1800-88-9999

1800-10-SAMSUNG (7267864)

1800-SAMSUNG (7267864)

1800-29-3232, 02-689-3232

0800-329-999

1 800 588 889 http://www.samsung.com/au http://www.samsung.com.cn

http://www.samsung.com/hk http://www.samsung.com/in http://www.samsung.com/id http://www.samsung.com/jp http://www.samsung.com/my http://www.samsung.com/ph http://www.samsung.com/sg http://www.samsung.com/th http://www.samsung.com/tw http://www.samsung.com/vn

Middle East & Africa

0860 7267864 (SAMSUNG)

800SAMSUNG (7267864) http://www.samsung.com/za http://www.samsung.com/mea

Glosar

Dot Pitch (mărimea punctului afişat)

Imaginea de pe ecranul unui monitor este compusă din puncte roşii, verzi şi albastre. Cu cât punctele sunt mai apropiate, cu atât rezoluţia este mai mare. Distanţa dintre două puncte de aceeaşi culoare se numeşte "Dot Pitch". Unitate de măsură: mm

Frecvenţă Verticală

Ecranul trebuie să repete aceeaşi imagine de foarte multe ori pe secundă pentru a putea afişa o imagine recognoscibilă pentru ochii utilizatorului. Frecvenţa acestei repetiţii se numeşte frecvenţă Verticală sau Rată de reîmprospătare (rată de refresh). Unitate de măsură: Hz

Exemplu: Dacă o lumină se aprinde de 60 de ori pe secundă, frecvenţa este de 60 Hz.

Frecvenţă Orizontală

Timpul de scanare al unei linii ce conectează pe orizontală marginea din dreapta a ecranului cu marginea din stânga se numeşte Ciclu Orizontal. Numărul opus al Ciclului Orizontal se numeşte Frecvenţă Orizontală Unitate de măsură: kHz

Metode de afişare Interlace şi Non-Interlace (întreţesut şi neîntreţesut)

Afişarea liniilor orizontale ale ecranului de sus în jos, în ordine, se numeşte metoda de afişare

Non Interlace(neîntreţesută), iar afişarea linii impare şi apoi linii pare una după cealaltă se numeşte metoda Interlace (intreţesută). Metoda Non Interlace se foloseşte la majoritatea monitoarelor pentru a asigura o imagine claă. Metoda Intreţesută este similară celei utilizate la televizoare.

Plug & Play

Aceasta este o funcţie care oferă utilizatorului o imagine de cea mai bună calitate, permiţând computerului şi monitorului să facă schimb automat de informaţii. Acest monitor este conform standardului internaţional VESA DDC pentru funcţia Plug & Play.

Rezoluţie

Numărul de puncte orizontale şi verticale utilizate pentru a compune imaginea de pe ecran se numeşte Rezoluţie". Acest număr arată acurateţea afişării. Rezoluţia înaltă se recomandă la executarea activităţilor multiple sau multitasking, deoarece pe ecran se poate afişa mai multă informaţie.

Exemplu: Dacă rezoluţia este de 1920 X 1200 ,acest lucru înseamnă că ecranul este compus din 1920 puncte orizontale (rezoluţie orizontală) şi 1200 linii verticale

(rezoluţie verticală).

S-Video

Prescurtare pentru „Super Video”. S-Video permite o rezoluţie de până la 800 de linii orizontale, permiţând o recepţionare video de înaltă calitate.

Intrare de la Dispozitiv Extern

Intrarea de la un Dispozitiv Extern se referă la intrările de la dispozitive video externe ca de exemplu aparate video, camere de luat vederi sau DVD Player, în afară de recepţia TV.

DVD

Un tip de tehnologie pentru discurile digitale care preia avantajele CD-urilor şi tehnologiei laser, pentru a oferi o rezoluţie/calitate ridicată. Astfel utilizatorul se poate bucura de imagini mai clare.

Pentru o imagine mai bună

1. Pentru a vă bucura de o imagine de cea mi bună calitate, reglaţi rezoluţia şi rata de reîmprospătare (refresh) a ecranului din panoul de control al computerului dumneavoastră, după cum este descris mai jos. Dacă nu reglaţi corespunzător calitatea imaginii la monitoarele TFT LCD, aceasta nu va fi constantă.

{

{

Rezoluţie: 1920 X 1200

Frecvenţa verticală (Rata de reîmprospătare sau refresh): 60 Hz

2. La producerea acestui ecran TFT LCD s-a utilizat tehnologia avansată a semiconductorilor cu o precizie de 1ppm (o milionime) . Câteodată, pixelii de culoare ROŞIE, VERDE,

ALBASTRĂ şi ALBĂ par luminoşi sau se pot observa pixeli de culoare neagră. Acest lucru nu afectează calitatea monitorului, acesta putând fi utilizat fără probleme.

{

De exemplu, numărul de subpixeli TFT LCD pentru acest produs este de 6.912.000.

3. La curăţarea monitorului şi a ecranului, aplicaţi o cantitate mică de detergent conform recomandărilor, utilizând o cârpă moale uscată, apoi lustruiţi. Nu apăsaţi pe ecranul LCD, ci doar ştergeţi uşor. La o apăsare prea accentuată, pot apărea pete.

4. Dacă nu sunteţi mulţumit de calitatea imaginii, aceasta poate fi îmbunătăţită utilizând funcţia de autoreglare (auto adjustment) care apare la apăsarea butonului de ieşire. Dacă după utilizarea funcţiei de autoreglare imaginea mai prezintă perturbaţii, utilizaţi funcţiile de reglare

FINE/COARSE (reglaj fin/reglaj brut)

5. Dacă pe ecran se afişează o imagine statică pentru mai mult timp, pot apărea imagini reziduale sau imagini neclare.Dacă sunteţi nevoiţi să plecaţi de lângă monitor pentru o perioadă mai îndelungată, treceţi monitorul în modul de economisire a energiei sau utilizaţi o imagine mişcătoare ca economizor de ecran (screensaver).

Drepturi şi mărci

Informaţiile din acest document pot fi modificate fără avertizare în prealabil.

© 2006 Samsung Electronics Co., Ltd. Toate drepturile rezervate.

Reproducerea acestui material sub orice formă fără acordul în scris al SAmsung Electronics Co.,

Ltd. este strict interzisă.

Samsung Electronics Co., Ltd. nu este răspunzător pentru erorile conţinute în prezentul text sau pentru pagube accidentale sau întâmplate în legătură directă cu realizarea sau utilizarea acestui material.

Samsung este o marcă înregistrată a Samsung Electronics Co., Ltd.; Microsoft , Windows şi

Windows NT sunt mărci înregistrate ale Microsoft Corporation; VESA , DPMS şi DDC sunt mărci

înregistrate ale Video Electronics Standard Association; numele şi sigla ENERGY STAR mărci înregistrate ale U.S. Environmental Protection Agency (EPA). Ca Partener ENERGY

STAR

®

, SAMSUNG a stabilit că acest produs respectă cerinţele ENERGY STAR

®

®

sunt

pentru eficienţa energetică. Toate celelalte nume de produse menţionate aici pot fi mărci sau mărci înregistrate ale producătorilor respectivi.

Clasa B

Acest dispozitiv este un aparat digital de Clasă B. Pentru informaţii de siguranţă şi EMC, consultaţi ghidul reglementărilor

MÉXICO

IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan

Tultitlán, Estado de México, C.P. 54940

Tel: 01-55-5747-5100 / 01-800-726-7864

EXPORTADO POR: Samsung Electronics CO.,LTD.

416, Mae tan-3dong, Yeongtong - gu,

Suwon City, Gyeonggi-do Korea

INFORMAŢII DESPRE PRODUS (Fără latenţă a imaginii)

Monitoarele şi televizoarele LCD pot avea o latenţă a imaginii la comutarea de la o imagine la alta, mai ales în cazul în care înainte a fost afişată o imagine staţionară pentru mai mult timp.

Acest ghid vă demonstrează utilizarea corectă a produselor cu cristale lichide pentru a le proteja de latenţa imaginii.

Garanţie

Garanţia nu acoperă defecţiunile provocate de remanenţa imaginii.

Efectele de burn-in nu sunt acoperite de garanţie.

Ce este latenţa imaginii?

În timpul operării normale a unui panou LCD, nu va apărea latenţa imaginii pixelilor.

Totuşi, dacă aceeaşi imagine este afişată un timp îndelungat, se va acumula o mică diferenţă în încărcătura electrică între cei doi electrozi între care se află cristalul lichid.

Acest lucru poate determina cristalul lichid să se întărească în unele zone de pe ecran.

Astfel, imaginea anterioară este reţinută chiar dacă se trece la o nouă imagine video.

Toate tipurile de ecrane, inclusiv cele LCD, au o latenţă a imaginii. Aceasta nu constituie un defect al produsului.

Pentru a proteja monitorul LCD de latenţa imaginii, vă rugăm urmaţi instrucţiunile de mai jos

Modul Oprit, Economizor de Ecran sau Economizor de Energie

Exemplu) z

La utilizarea unui model staţionar, opriţi alimentarea.

- Opriţi monitorul timp de 4 ore după 24 de ore de utilizare z z

- Opriţi monitorul timp de 2 ore după 12 de ore de utilizare

Utilizaţi un economizor de ecran (screen saver) dacă este posibil

- Se recomandă utilizarea unui economizor de ecran într-o singură culoare sau a unei imagini în mişcare.

Setaţi oprirea monitorului cu ajutorul Schemei de Alimentare din Proprietăţi de

Afişare din PC-ul dumneavoastră.

Sugestii pentru aplicaţii specifice

Exemplu) Aeroporturi, staţii de tranzit, burse, bănci, şi sisteme de control

Recomandăm urmarea indicaţiilor de mai jos pentru configurarea programului de afişare:

Ciclu de afişare a informaţiei împreună cu o Siglă sau o imagine în mişcare

Exemplu) Ciclu: Afişarea de informaţii timp de 1 oră, urmată de o Siglă pe ecran sau o imagine în mişcare, timp de 1 minut.

Schimbarea periodică a informaţiilor despre culoare (Utilizaţi 2 culori

diferite)

Exemplu) Prin rotaţie o dată la 30 de minute, schimbaţi informaţiile a 2 culori

Evitaţi utilizarea unei combinaţii de caractere şi culoare de fundal cu diferenţe mari de luminanţă.

Evitaţi utilizarea nuanţelor de Gri, care pot cauza cu uşurinţă latenţa imaginii. z

Evitaţi: Culori cu mari diferenţe de luminanţă (Alb, Negru, Gri)

Exemplu) z

Setări recomandate: Culori strălucitoare, cu diferenţe mici de luminanţă

- Schimbaţi culoarea caracterelor şi a fundalului la fiecare 30 de minute

Exemplu)

- O dată la 30 de minute modificaţi caracterele prin mişcarea acestora.

Exemplu)

Cea mai bună metodă de protejare a monitorului împotriva fenomenului de latenţă a imaginii este să configuraţi calculatorul pentru operarea unui

Economizor de Ecran (Screen Saver), atunci când calculatorul nu este utilizat.

Latenţa imaginii poate să nu apară atunci când panoul LCD este utilizat în condiţii normale.

Condiţiile normale sunt întrunite atunci când imaginile video se modifică încontinuu.

Atunci când panoul LCD este utilizat un timp mai îndelungat, afişând o imagine fixă, (peste 12 ore-), pot apărea mici diferenţe de tensiune între electrozii care acţionează cristalul lichid (LC) dintr-un pixel.Diferenţa de tensiune între electrozi se măreşte cu timpul, cauzând înclinarea cristalelor lichide. Atunci când se întâmplă acest lucru, şi când imaginea de pe ecran este schimbată, cea anterioară poate fi încă văzută.

Pentru a preveni acest lucru, diferenţa de tensiune acumulată trebuie micşorată.

Monitorul nostru LCD este în conformitate cu standardul ISO13406-2, Pixel Fault Class

II.

Samsung 244T Manual de utilizare

SyncMaster 244T

Conectarea monitorului

Conectarea la alte dispozitive

Instalarea Suportului

Instalarea driverului de monitor (Automatic)

Instalarea driverului de monitor (Manual)

Natural Color

Prezentare generală

Ce este MagicTune™

Funcţionalitatea de bază

Mod OSD

Instalare

Mod OSD

Definiţii Butoane

Definiţii Fila Imagine

Definiţiile Filei Culoare

Definiţiile Filei Imagine

Definiţii Fila Opţiuni

Definiţii Fila Suport

Color Calibration (Calibrarea Culorii)

1. Color Calibration(Calibrarea Culorii)

2. Preview

Dezinstalare

Probleme uzuale

Probleme uzuale

Prezentare generală

Instalare

Probleme la instalare

Interfaţă

Dezinstalare

Depanare

INFORMAŢII DESPRE PRODUS (Fără latenţă a imaginii)

Key Features

Related manuals

Samsung 244T Manual de utilizare

SyncMaster 244T

Conectarea monitorului

Conectarea la alte dispozitive

Instalarea Suportului

Instalarea driverului de monitor (Automatic)

Instalarea driverului de monitor (Manual)

Natural Color

Prezentare generală

Ce este MagicTune™

Funcţionalitatea de bază

Mod OSD

Instalare

Mod OSD

Definiţii Butoane

Definiţii Fila Imagine

Definiţiile Filei Culoare

Definiţiile Filei Imagine

Definiţii Fila Opţiuni

Definiţii Fila Suport

Color Calibration (Calibrarea Culorii)

1. Color Calibration(Calibrarea Culorii)

2. Preview

Dezinstalare

Probleme uzuale

Probleme uzuale

Prezentare generală

Instalare

Probleme la instalare

Interfaţă

Dezinstalare

Depanare

INFORMAŢII DESPRE PRODUS (Fără latenţă a imaginii)

Key Features

Related manuals

Samsung

225UW

Samsung

913N

Samsung

971P

Samsung

205BW

Samsung

920N

Samsung

770P

Samsung

960BG

Samsung

710V

Samsung

760BF

Samsung

932MW

Samsung

913BM

Samsung

720N
