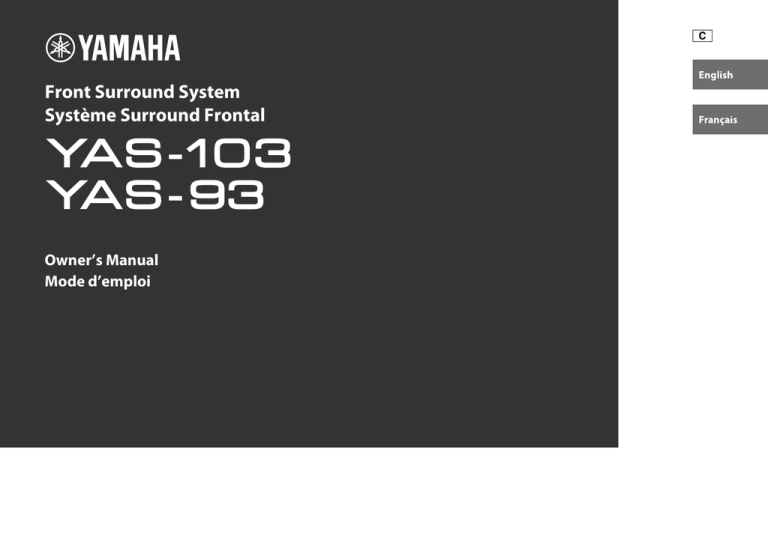

Yamaha YAS-103, YAS-93 Owner's manual

Yamaha YAS-103, YAS-93 Owner's manual
C
Front Surround System
Système Surround Frontal
Owner’s Manual
Mode d’emploi
IMPORTANT SAFETY INSTRUCTIONS
CAUTION
RISK OF
ELECTRIC
SHOCK DO
NOT OPEN
CAUTION: TO REDUCE THE RISK OF
ELECTRIC SHOCK, DO NOT REMOVE
COVER (OR BACK). NO USERSERVICEABLE PARTS INSIDE. REFER
SERVICING TO QUALIFIED SERVICE
PERSONNEL.
Explanation of Graphical Symbols
The lightning flash with
arrowhead symbol, within an
equilateral triangle, is intended to
alert you to the presence of
uninsulated “dangerous voltage”
within the product’s enclosure that
may be of sufficient magnitude to
constitute a risk of electric shock
to persons.
The exclamation point within an
equilateral triangle is intended to
alert you to the presence of
important operating and
maintenance (servicing)
instructions in the literature
accompanying the appliance.
IMPORTANT
Please record the serial number of this unit in the
space below.
MODEL:
Serial No.:
The serial number is located on the rear of the unit.
Retain this Owner’s Manual in a safe place for future
reference.
FOR CANADIAN CUSTOMERS
To prevent electric shock, match wide blade of plug to
wide slot and fully insert.
CAN ICES-3 (B)/NMB-3 (B)
i
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Read these instructions.
Keep these instructions.
Heed all warnings.
Follow all instructions.
Do not use this apparatus near water.
Clean only with dry cloth.
Do not block any ventilation openings. Install in
accordance with the manufacturer’s instructions.
Do not install near any heat sources such as
radiators, heat registers, stoves, or other apparatus
(including amplifiers) that produce heat.
Do not defeat the safety purpose of the polarized or
grounding-type plug. A polarized plug has two
blades with one wider than the other. A grounding
type plug has two blades and a third grounding
prong. The wide blade or the third prong are
provided for your safety. If the provided plug does
not fit into your outlet, consult an electrician for
replacement of the obsolete outlet.
Protect the power cord from being walked on or
pinched particularly at plugs, convenience
receptacles, and the point where they exit from the
apparatus.
Only use attachments/
accessories specified by the
manufacturer.
Use only with the cart, stand,
tripod, bracket, or table
specified by the manufacturer,
or sold with the apparatus.
When a cart is used, use
caution when moving the cart/
apparatus combination to avoid injury from tip-over.
Unplug this apparatus during lightning storms or
when unused for long periods of time.
Refer all servicing to qualified service personnel.
Servicing is required when the apparatus has been
damaged in any way, such as power-supply cord or
plug is damaged, liquid has been spilled or objects
have fallen into the apparatus, the apparatus has
been exposed to rain or moisture, does not operate
normally, or has been dropped.
We Want You Listening For A Lifetime
Yamaha and the Electronic Industries
Association’s Consumer Electronics
Group want you to get the most out of
your equipment by playing it at a safe
level. One that lets the sound come
through loud and clear without
annoying blaring or distortion – and,
most importantly, without affecting
your sensitive hearing. Since hearing damage from loud
sounds is often undetectable until it is too late, Yamaha
and the Electronic Industries Association’s Consumer
Electronics Group recommend you to avoid prolonged
exposure from excessive volume levels.
FCC INFORMATION (for US customers)
1
2
3
IMPORTANT NOTICE: DO NOT MODIFY
THIS UNIT!: This product, when installed as
indicated in the instructions contained in this
manual, meets FCC requirements. Modifications not
expressly approved by Yamaha may void your
authority, granted by the FCC, to use the product.
IMPORTANT: When connecting this product to
accessories and/or another product use only high
quality shielded cables. Cable/s supplied with this
product MUST be used. Follow all installation
instructions. Failure to follow instructions could
void your FCC authorization to use this product in
the USA.
NOTE: This product has been tested and found to
comply with the requirements listed in FCC
Regulations, Part 15 for Class “B” digital devices.
Compliance with these requirements provides a
reasonable level of assurance that your use of this
product in a residential environment will not result
in harmful interference with other electronic
devices. This equipment generates/uses radio
frequencies and, if not installed and used according
to the instructions found in the users manual, may
cause interference harmful to the operation of other
electronic devices.
4
5
6
7
8
9
Compliance with FCC regulations does not
guarantee that interference will not occur in all
installations. If this product is found to be the source
of interference, which can be determined by turning
the unit “OFF” and “ON”, please try to eliminate the
problem by using one of the following measures:
Relocate either this product or the device that is
being affected by the interference.
Utilize power outlets that are on different branch
(circuit breaker or fuse) circuits or install AC line
filter/s.
In the case of radio or TV interference, relocate/
reorient the antenna. If the antenna lead-in is 300
ohm ribbon lead, change the lead-in to coaxial type
cable.
If these corrective measures do not produce
satisfactory results, please contact the local retailer
authorized to distribute this type of product. If you
can not locate the appropriate retailer, please contact
Yamaha Corporation of America A/V Division 6600
Orangethorpe Ave., Buena Park, CA 90620.
The above statements apply ONLY to those
products distributed by Yamaha Corporation of
America or its subsidiaries.
• This device complies with Part 15 of the FCC Rules and RSSGen of IC Rules.
• Operation is subject to the following two conditions: 1) this device may not cause harmful interference, and 2) this
device must accept any interference received including interference that may cause undesired operation.
See the “Troubleshooting” section at the end of this manual if interference to radio reception is suspected.
FCC WARNING
Change or modifications not expressly approved by the party responsible for compliance could void the user’s authority
to operate the equipment.
NOTICE
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC
Rules. These limits are designed to provide reasonable protection against harmful interference in aresidential installation.
This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to
correct the interference by one or more of the following measures:
− Reorient or relocate the receiving antenna.
− Increase the separation between the equipment and receiver.
− Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
− Consult the dealer or an experienced radio/TV technician for help.
This equipment compiles with FCC/IC radiation exposure limits set forth for uncontrolled equipment and meets the FCC
radio frequency (RF) Exposure Guidelines in Supplement C to OET65 and RSS-102 of the IC radio frequency (RF)
Exposure rules. This equipment has very low levels of RF energy that it deemed to comply without maximum
permissive exposure evaluation (MPE). But it is desirable that it should be installed and operated with at least 20 cm and
more between the radiator and person’s body (excluding extremities: hands, wrists, feet and ankles).
This transmitter must not be co-located or operated in conjunction with any other antenna or transmitter.
PRÉCAUTIONS CONCERNANT LA SÉCURITÉ
ATTENTION
RISQUE DE
CHOC
ÉLECTRIQUE
NE PAS
OUVRIR
ATTENTION : POUR RÉDUIRE LES RISQUES
D’INCENDIE ET DE DÉCHARGE ELECTRIQUE,
NE PAS RETIRER LE COUVERCLE (OU LE
PANNEAU ARRIÈRE). AUCUNE PIÈCE
INTERNE NE PEUT ÊTRE CHANGÉE PAR
L’UTILISATEUR. POUR L’ENTRETIEN,
S’ADRESSER À UN PERSONNEL QUALIFIÉ.
Explication des symboles
L’éclair avec une flèche à
l’intérieur d’un triangle équilatéral
est destiné à attirer l’attention de
l’utilisateur sur la présence d’une
« tension dangereuse » non isolée à
l’intérieur du produit, pouvant être
suffisamment élevée pour
constituer un risque d’électrocution.
Le point d’exclamation à
l’intérieur d’un triangle équilatéral
est destiné à attirer l’attention de
l’utilisateur sur la présence
d’instructions importantes sur
l’emploi ou de la maintenance
(réparation) de l’appareil dans la
documentation fournie.
IMPORTANT
Veuillez enregistrer le numéro de série de cet appareil
dans l’espace réservé à cet effet, ci-dessous.
MODÈLE :
No. de série :
Le numéro de série se trouve à l’arrière de l’appareil.
Prière de conserver le mode d’emploi en lieu sûr pour
toute référence future.
POUR LES CONSOMMATEURS CANADIENS
Pour éviter les chocs électriques, introduire la lame la
plus large de la fiche dans la borne correspondante de la
prise et pousser jusqu’au fond.
CAN ICES-3 (B)/NMB-3 (B)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Lire ces instructions.
Conserver ces instructions.
Tenir compte de tous les avertissements.
Suivre toutes les instructions.
Ne pas utiliser cet appareil à proximité de l’eau.
Nettoyer cet appareil avec un chiffon sec seulement.
Ne pas recouvrir les ailettes de ventilation. Installer
l’appareil selon les instructions du fabricant.
Ne pas installer près d’une source de chaleur,
comme un appareil de chauffage, une résistance
électrique, un poêle, ou tout autre appareil
(amplificateurs compris) produisant de la chaleur.
Ne pas désamorcer le système de sécurité d’une fiche
polarisée ou d’une fiche avec mise à la terre. Une
fiche polarisée est munie de deux lames, dont l’une est
plus large que l’autre. Une fiche avec mise à la terre
est munie de deux lames et d’une broche de terre. La
lame la plus large ou la troisième broche sont reliées à
la terre pour des raisons de sécurité. Si la fiche fournie
ne s’insère pas dans la prise, s’adresser à un
électricien pour faire remplacer la prise obsolète.
Protéger le cordon d’alimentation de sorte qu’il ne
risque pas d’être piétiné ou coincé, surtout au niveau
des fiches, des prises et de sa sortie de l’appareil.
Utiliser seulement les fixations
et accessoires spécifiés par le
fabricant.
Utiliser seulement le chariot,
socle, trépied, support ou
meuble spécifié par le fabricant
ou vendu avec l’appareil. Si un
chariot est utilisé, faire
attention de ne pas se blesser
ou de le renverser pendant le transport de l’appareil.
Débrancher cet appareil pendant les orages électriques,
ou s’il ne doit pas être utilisé pendant un certain temps.
Pour toute inspection s’adresser à un personnel
qualifié. Une inspection est nécessaire en cas de
dommage, quel qu’il soit, par exemple cordon
d’alimentation ou fiche endommagé, liquide
répandu ou objet tombé à l’intérieur de l’appareil,
exposition de l’appareil à la pluie ou à l’humidité,
fonctionnement anormal ou chute de l’appareil.
Nous vous souhaitons un plaisir musical durable
Yamaha et le Groupe des Entreprises
Électroniques Grand Public de
l’Association des Industries Électroniques
vous demandent de tirer le meilleur parti
de votre équipement tout en écoutant à un
niveau non dommageable pour l’ouïe,
c’est-à-dire un niveau où vous pouvez
obtenir un son fort et clair, sans hurlement
ni distorsion, mais sans aucun danger pour
l’ouïe. Comme les sons trop forts causent des lésions auditives
qui ne peuvent être détectées qu’à long terme, lorsqu’il est trop
tard, Yamaha et le Groupe des Entreprises Électroniques
Grand Public de l’Association des Industries Électroniques
vous déconseillent l’écoute prolongée à des volumes excessifs.
Informations de la FCC (Pour les clients résidents aux États-Unis)
1
2
3
AVIS IMPORTANT: NE PAS APPORTER DE
MOFIDICATIONS À CET APPAREIL!
Ce produit est conforme aux exigences de la FCC s’il
est installé selon les instructions du mode d’emploi.
Toute modification non approuvée expressément par
Yamaha peut invalider l’autorisation, accordée par la
FCC, d’utiliser ce produit.
IMPORTANT: N’utiliser que des câbles blindés de
haute qualité pour le raccordement de ce produit à
des accessoires et/ou à un autre produit. Seuls le ou
les câbles fournis avec le produit DOIVENT être
utilisés. Suivre les instructions concernant
l’installation. Le non respect des instructions peut
invalider l’autorisation, accordée par la FCC,
d’utiliser ce produit aux États-Unis.
REMARQUE: Ce produit a été testé et déclaré
conforme aux normes relatives aux appareils numériques
de Classe « B », telles que fixées dans l’Article 15 de la
Réglementation FCC. Ces normes sont destinées à
assurer une protection suffisante contre les interférences
nuisibles avec d’autres appareils électroniques dans une
installation résidentielle. Cet équipement génère et utilise
des fréquences radio qui, en cas d’installation et
d’utilisation non conformes aux instructions du mode
d’emploi, peuvent être à l’origine d’interférences
empêchant d’autres appareils de fonctionner.
4
5
6
7
8
9
Cependant, la conformité à la Réglementation FCC
ne garantit pas l’absence d’interférences dans une
installation particulière. Si ce produit devait produire
des interférences, ce qui peut être déterminé en
« ÉTEIGNANT » et en « RALLUMANT » le
produit, l’utilisateur est invité à essayer de corriger
le problème d’une des manières suivantes:
Réorienter ce produit ou le dispositif affecté par les
interférences.
Utiliser des prises d’alimentation branchées sur
différents circuits (avec interrupteur de circuit ou
fusible) ou installer un ou des filtres pour ligne secteur.
Dans le cas d’interférences radio ou TV, changer de
place l’antenne et la réorienter. Si l’antenne est un
conducteur plat de 300 ohms, remplacer ce câble par
un câble de type coaxial.
Si ces mesures ne donnent pas les résultats
escomptés, prière de contacter le détaillant local
autorisé à commercialiser ce type de produit. Si ce
n’est pas possible, prière de contacter Yamaha
Corporation of America A/V Division, États-Unis,
6600 Orangethorpe Ave., Buena Park, CA 90620
Les déclarations précédentes NE concernent QUE
les produits commercialisés par Yamaha
Corporation of America ou ses filiales.
• Cet appareil est conforme à la Partie 15 du Règlement FCC et au RSS-Gen du Règlement IC.
• Le fonctionnement est soumis aux deux conditions suivantes: 1) Cet appareil ne peut pas causer d’interférences nuisibles et
2) Cet appareil doit recevoir toutes les interférences, y compris celles pouvant entraîner des problèmes de fonctionnement.
Consultez le mode d’emploi si vous soupçonnez que la réception radio subit des interférences.
AVERTISSEMENT FCC
Tout changement apporté sans l’approbation expresse du fabricant pourrait entraîner l’annulation du droit d’utilisation de l’appareil.
REMARQUE
Cet appareil a été testé et il s’est avéré être conforme aux limites déterminées pour un appareil numérique de Classe B,
conformément à la partie 15 du Règlement FCC. Ces limites sont destinées à offrir une protection raisonnable contre les
interférences nuisibles pouvant survenir en cas d’utilisation de ce produit dans un environnement domestique.
Cet appareil produit, utilise et peut émettre de l’énergie radioélectrique et, s’il n’est pas installé conformément aux
instructions, peut provoquer des interférences radio. Il n’est toutefois pas garanti qu’aucune interférence ne se produira
dans le cas d’une installation donnée. Si l’appareil provoque des interférences nuisibles à la réception de programmes
radio ou de télévision, ce qui peut être déterminé en éteignant, puis en allumant l’appareil, l’utilisateur est prié de tenter
de corriger le problème en prenant l’une ou plusieurs des mesures suivantes:
− Réorienter ou déplacer l’antenne réceptrice.
− Éloigner davantage l’appareil du récepteur.
− Raccorder l’appareil à une prise d’un circuit différent de celui du récepteur.
− Consulter le revendeur ou un technicien radio/télé expérimenté.
Cet appareil est conforme aux limites FCC/IC d’exposition aux rayonnements définies pour les appareils non
commandés et satisfait aux directives d’exposition aux fréquences radio (RF) FCC de l’Annexe C des règlements
OET65 et RSS-102 d’exposition aux fréquences radio (RF) IC. Cet appareil possède des niveaux d’énergie RF très bas,
considérés conformes aux taux d’exposition maximum autorisés (MPE) non contrôlés. Mais il est toutefoispréférable
d’installer et d’utiliser l’appareil en conservant une distance minimum de 20 cm entre l’émetteur et toute personne (sauf
les extrémités: mains, poignets, pieds et chevilles).
Ce émetteur ne peut pas être placé à proximité de ou utilisé conjointement avec tout autre émetteur ou antenne.
ii
CAUTION: READ THIS BEFORE OPERATING YOUR UNIT.
• To assure the finest performance, please read this
manual carefully. Keep it in a safe place for future
reference.
• Install this unit in a well ventilated, cool, dry, clean
place - away from direct sunlight, heat sources,
vibration, dust, moisture, and/or cold. For proper
ventilation, allow the following minimum
clearances.
Top: 10 cm (4 in), Rear: 10 cm (4 in), Sides: 10 cm
(4 in)
• Locate this unit away from other electrical
appliances, motors, or transformers to avoid
humming sounds.
• Do not expose this unit to sudden temperature
changes from cold to hot, and do not locate this
unit in an environment with high humidity (i.e. a
room with a humidifier) to prevent condensation
inside this unit, which may cause an electrical
shock, fire, damage to this unit, and/or personal
injury.
• Avoid installing this unit where foreign objects
may fall onto this unit and/or this unit may be
exposed to liquid dripping or splashing. On the top
of this unit, do not place:
− Other components, as they may cause damage
and/or discoloration on the surface of this unit.
− Burning objects (i.e. candles), as they may cause
fire, damage to this unit, and/or personal injury.
− Containers with liquid in them, as they may fall
and liquid may cause electrical shock to the user
and/or damage to this unit.
• Do not cover this unit with a newspaper,
tablecloth, curtain, etc. in order not to obstruct heat
radiation. If the temperature inside this unit rises, it
may cause fire, damage to this unit, and/or
personal injury.
• Do not plug in this unit to a wall outlet until all
connections are complete.
• Do not operate this unit upside-down. It may
overheat, possibly causing damage.
• Do not use force on switches, knobs and/or cords.
• When disconnecting the power cable from the wall
outlet, grasp the plug; do not pull the cable.
• Do not clean this unit with chemical solvents; this
might damage the finish. Use a clean, dry cloth.
• Only voltage specified on this unit must be used.
Using this unit with a higher voltage than specified
is dangerous and may cause fire, damage to this
unit, and/or personal injury. Yamaha will not be
iii En
•
•
•
•
•
•
•
•
•
held responsible for any damage resulting from use
of this unit with a voltage other than specified.
To prevent damage by lightning, keep the power
cable and outdoor antennas disconnected from a
wall outlet or the unit during a lightning storm.
Do not attempt to modify or fix this unit. Contact
qualified Yamaha service personnel when any
service is needed. The cabinet should never be
opened for any reasons.
When not planning to use this unit for long periods
of time (i.e. vacation), disconnect the AC power
plug from the wall outlet.
Be sure to read the “Troubleshooting” section on
common operating errors before concluding that
this unit is faulty.
Before moving this unit, press
to set this unit in
standby mode, and disconnect the power supply
cable from the wall outlet.
Condensation will form when the surrounding
temperature changes suddenly. Disconnect the
power supply cable from the outlet, then leave the
unit alone.
Install this unit near the wall outlet and where the
AC power plug can be reached easily.
The batteries shall not be exposed to excessive
heat such as sunshine, fire or like.
Secure placement or installation is the owner’s
responsibility. Yamaha shall not be liable for any
accident caused by improper placement or
installation of speakers.
Notes on remote controls and batteries
• Do not spill water or other liquids on the remote
control.
• Do not drop the remote control.
• Do not leave or store the remote control in the
following places:
− places of high humidity, such as near a bath
− places of high temperatures, such as near a
heater or a stove
− places of extremely low temperatures
− dusty places
• Do not expose the remote control sensor of this
unit to direct sunlight or lighting such as inverted
fluorescent lamps.
• If the batteries grow old, the effective operation
range of the remote control decreases
•
•
•
•
•
•
•
considerably. If this happens, replace the batteries
with two new ones as soon as possible.
Do not use old batteries together with new ones.
Do not use different types of batteries (such as
alkaline and manganese batteries) together. Read
the packaging carefully as these different types of
batteries may have the same shape and color.
Exhausted batteries may leak. If the batteries have
leaked, dispose of them immediately. Avoid
touching the leaked material or letting it come into
contact with clothing, etc. Clean the battery
compartment thoroughly before installing new
batteries.
Do not throw away batteries with general house
waste. Dispose of them correctly in accordance
with your local regulations.
Keep batteries away from children. If a battery is
accidentally swallowed, contact your doctor
immediately.
When not planning to use the remote control for
long periods of time, remove the batteries from the
remote control.
Do not charge or disassemble the supplied
batteries.
WARNING
TO REDUCE THE RISK OF FIRE OR
ELECTRIC SHOCK, DO NOT EXPOSE THIS
UNIT TO RAIN OR MOISTURE.
As long as this unit is connected to the AC wall
outlet, it is not disconnected from the AC power
source even if you turn off this unit by . In this
state, this unit is designed to consume a very
small quantity of power.
(Power key)
Turns on the power of this unit or sets it to the
standby mode.
(YAS-103 only)
Do not use this unit within 22 cm (9 inches) of
persons with a heart pacemaker implant or
defibrillator implant.
(YAS-103 only)
Radio waves may affect electro-medical devices.
Do not use this unit near medical devices or
inside medical facilities.
Contents
Supplied items ...................................................................... 2
About this manual
Features ................................................................................. 3
• Illustrations used in this manual refer to the YAS-103. Instructions are common to both YAS-103 and
YAS-93, except where otherwise specified, such as “YAS-103 only.”
Frequently asked questions................................................. 3
Marks used in this manual
Part names and functions (sound bar) ................................ 4
Installation ............................................................................ 5
Connections .......................................................................... 6
Analog connection of an external device (game console) ....................7
NOTE
This indicates precautions for use of the product and its feature limitations.
HINT
This indicates supplementary explanations for better use.
PDF versions of this manual can be downloaded from the following website.
http://download.yamaha.com/
Digital connection of an external device .....................................................7
Operations............................................................................. 8
Listening to the sound from a Bluetooth device (YAS-103
only) ..................................................................................... 10
Settings................................................................................ 12
Programming the sound bar with the TV’s remote control (TV’s
remote control learning function) ............................................................... 12
Sending the TV’s remote signal through the sound bar (TV Remote
Repeater function) ............................................................................................... 14
Setting the auto power standby function ................................................ 14
Initializing the sound bar ................................................................................ 14
Troubleshooting ................................................................. 15
Specifications ...................................................................... 18
En 1
Supplied items
Make sure you have received all of the following items.
Sound bar
Remote control
Battery x 2
(AAA, R03, UM4)
Optical cable (1.5 m [4.9 ft])
Mounting template
* Using when attaching the sound bar to a wall
Spacer × 2
* Using when attaching the
sound bar to a wall
2 En
Features
Frequently asked questions
Enjoy powerful and realistic sound from the sound bar with built-in
subwoofer, and easy installation and connection to a TV and other
devices.
The following section covers popular functions and frequently asked questions about the
sound bar.
Q1
Can I operate the sound bar using the remote control of the TV?
Switching between the remote controls of the TV and sound bar is
inconvenient.
A1
Yes. You can control the sound bar using your TV’s remote control by the
“TV’s remote control learning” function (p.12).
• AIR SURROUND XTREME
Enjoy 7.1 channel surround sound, which creates a wide and deep soundstage, as
if speakers are set not only on the left and right, but also behind of the listener
(p.9).
This function is available only for the IR (infrared) remote control. Check your
TV’s remote control type.
• Sophisticated sound technology
Enjoy powerful bass sound for the surround playback with the Yamaha original
bass boost technology.
• Bluetooth® connection
(YAS-103 only)
Content on a Bluetooth compatible smartphone, tablet, or computer can be played
back easily (p.10).
You can enjoy deep and fresh sound as close to the original by the Compressed
Music Enhancer. Also, you can operate the sound bar easily using the dedicated
controlling application “HOME THEATER CONTROLLER.”
• TV’s remote control learning function
Q2
The TV’s remote control does not work after the sound bar is installed in
front of the TV.
A2
The sound bar will transmit TV’s remote control signals by the “TV Remote
Repeater” function (p.14).
This function is available only for the IR (infrared) remote control. Check your
TV’s remote control type.
Q3
Can I make voice sound more clear?
A3
Yes. Dialogue in movies, TV news or sports programs, etc., can be made
clearer using the “clear voice” function (p.9).
Q4
How do I connect the sound bar if the TV does not have an optical
output?
A4
If the TV has analog audio outputs (red and white terminals), connect to
ANALOG input of the sound bar with an RCA stereo cable (p.7). In this case,
select ANALOG for the input source of the sound bar (p.8).
Q5
Can I set the sound bar to turn off automatically when I am not using it?
A5
Yes. Using the “auto power standby” function, the sound bar can be
automatically turned off when it is not being used (p.14).
Operate the sound bar with the TV’s remote control (p.12).
• TV Remote Repeater function
Enables the TV’s remote signal to path through the sound bar. If the installed
sound bar blocks the TV’s remote sensor, the TV’s remote will not work. This
function provides a convenient solution (p.14).
• Clear voice
Makes voice sound (such as dialogues and narrations) clear (p.9).
• UniVolume
Maintains consistent volume between channels, programs, commercials and
sound sources (p.9).
En 3
Part names and functions (sound bar)
Sound bar (front panel)
Sound bar (rear panel)
A Indicators
H TV input jack
Indicate the status of the sound bar. The indicators will dim automatically if no
operations are performed for 5 seconds. Refer to “Operations” (p.8 to 9) for the main
functions of the indicators.
B Remote control sensor
Receives infrared signals from the remote control of the sound bar (p.8).
C TV’s remote control sensor
Receives infrared signals from the TV’s remote control when the TV Remote
Repeater function is enabled (p.14).
D INPUT key
Selects an input source to be played back.
E VOLUME (+/-) keys
Adjust the volume (p.8).
F
(power) key
Turns on or off (standby) the sound bar (p.9).
HINT
• The sound bar may automatically turn off when the auto power standby function is enabled (p.14).
G Speakers
4 En
For connecting to a TV with an optical cable (p.6).
I BD/DVD input jack
For connecting to a playback device, such as a Blu-ray Disc (BD) player, with an
optical cable.
J COAXIAL input jack
For connecting an external device with a coaxial digital cable (p.7).
K ANALOG input jacks
For connecting an external device with an RCA stereo cable (p.7).
L IR flasher for TV Remote Repeater
Transmits TV’s remote control signals received at the remote control sensor to the
TV (p.14).
M Dual built-in subwoofers
The built-in subwoofers are located in the bottom part of the sound bar.
Installation
Place the sound bar on a flat surface such as on top of a
TV cabinet.
Removing the stands
How to install on the wall
When the sound bar blocks the view of the lower part of the
TV screen or the remote control sensor of the TV, remove the
stands (18 mm [3/4"]) of the sound bar to adjust its height.
1 Attach the mounting template on a wall and mark
for the screw holes.
HINT
Tapes or thumbtacks
• Use the TV Remote Repeater function (p.14) to transmit TV’s
remote control signals via the sound bar.
Mounting template (supplied)
Screw
holes
NOTE
2 Remove the mounting template from the wall,
then install commercially available screws and
supplied spacers (as illustrated below) at the
points marked on the wall.
• Keep the stands and screws in a safe place for future use.
Attaching the sound bar to a wall
Spacer (supplied)
7 to 9 mm
(1/4" to 3/8")
Cautions
• Do not place the sound bar on/under any other devices such as
BD player in a pile. Doing so may cause a malfunction due to
vibrations.
• Do not touch the grilles (fabric parts) on the front of the sound
bar.
• The sound bar contains acoustic suspension speakers. Do not
place magnetically sensitive items (hard disk drive, etc.) near the
sound bar.
• Depending on your installation environment, it may be better to
connect the sound bar and external devices (such as a TV)
before installing the sound bar.
• Do not place the sound bar within 50 mm (2") of the TV. The wall
mount brackets on the rear panel can be removed as necessary.
4 mm (#8)
2 to 4 mm (1/16" to 3/16")
20 mm (3/4")
or more
3 Hang the sound bar on the screws.
Mounting holes
on rear of sound bar
Cautions
• When installing the sound bar on a wall, all installation work must be
performed by a qualified contractor or dealer. The customer must never
attempt to perform this installation work. Improper or inadequate
installation could cause the sound bar to fall, resulting in personal injury.
• Do not attach the sound bar to a wall that is made of weak
materials such as plaster or veneered woods. Doing so may
cause the sound bar to fall.
• Make sure you use commercially available screws that can
support the weight of the installation (specified in Step 2 on the
right). Using clamps other than specified screws, such as short
screws, nails, and two-sided tape, may cause the sound bar to fall.
Cautions
• Fix the cables in place where they will not become loose. If your
foot or hand accidentally gets caught on a loose cable, the sound
bar may fall.
• Check that the sound bar is fixed securely after the installation.
Yamaha will bear no responsibility for any accidents caused by
improper installations.
En 5
Connections
Connect to a TV (or other peripheral device).
Sound bar (rear)
CAUTIONS
• Do not connect the power cable of the sound bar to the AC wall outlet before making
connections.
• Do not use excessive force when inserting the cable plug. Doing so may damage the
cable plug or AC wall outlet.
Power cable
1
Connect the TV and sound bar with the optical
cable (supplied).
Remove the cap of the optical cable and check the
direction of the plug.
To AC wall outlet
Optical cable
Optical cable
2
3
Connect the power cable of the sound bar to an
AC wall outlet.
OPTICAL OUTPUT
Set the TV as follows.
TV
HINT
• Set the TV volume to minimum.
• Disable the TV built-in speaker output (if available).
In the following cases, connect the optical
output of the playback device to the BD/DVD
input of the sound bar with an optical cable
(commercially available), then select the BD/
DVD key on the remote control for the input
source.
− The TV does not have an optical output.
− The TV does not output audio (or outputs
low volume audio) from the connected
playback device.
− The audio from the playback device
connected to the TV cannot be heard as
surround sound.
HINT
• If a setting to disable the speaker output is not available on your TV, you may disable it
by connecting headphones to the headphone jack on the TV. For details, refer to the
manuals of the TV.
• The TV, BD/DVD and COAXIAL input jacks support the following audio signals.
− PCM (2 channel)
− Dolby Digital (up to 5.1 channel)
− DTS Digital Surround (up to 5.1 channel)
HDMI cable (etc.)
OPTICAL OUTPUT
Playback device (such as a BD player)
Set top box
6 En
Analog connection of an external device (game
console)
You can connect an external device, such as a game console or TV that does not have
an optical output, to the ANALOG input jacks of the sound bar.
Digital connection of an external device
You can connect an external device that has a coaxial digital audio output, such as a
DVD player, to the COAXIAL input jack of the sound bar.
Coaxial digital cable
(commercially available)
RCA stereo cable
(commercially available)
(red)
Coaxial digital
audio output
(orange)
(white)
Analog audio
output
Game console (etc.)
NOTE
NOTE
• Make sure the left (L) and right (R) channels are connected correctly.
• Select the ANALOG key on the remote control for the input source.
• Select the COAXIAL key on the remote control for the input source.
En 7
Operations
1
Input keys
Preparing the remote control
Remote control signal transmitter
Transmits infrared signals.
Select an input source to be played back.
TV ....................TV audio
BD/DVD ...........Audio from a device connected to
the BD/DVD input jack
COAXIAL.........Audio from a device connected to
the COAXIAL input jack
ANALOG .........Audio from a device connected to
the ANALOG input jack
BLUETOOTH (YAS-103 only)
.........................Audio from a Bluetooth connected
device
The indicator for the selected input source lights up.
Peel off the protection sheet before use.
★
(Example: when TV is selected)
HINT
Operating range of the remote control
Remain within the operating range shown below.
Remote control sensor
Within 6 m
(20 ft)
★
• To play audio of the playback device connected to the TV or
to watch videos of the playback device, set the TV’s input
source to the playback device.
• For details on Bluetooth connection, refer to “Listening to the
sound from a Bluetooth device (YAS-103 only)” (p.10).
2
SUBWOOFER keys (+/-)
Adjust the volume of the subwoofer.
Volume down (–)
Indicators
The indicators on the front panel flash or light up, to
indicate the operation and setting status.
VOLUME keys (+/-)
Adjust the volume of the sound bar.
Volume down (–)
8 En
Volume up (+)
Volume up (+)
★: the BLUETOOTH
STANDBY, AUDIO
DELAY, LEARN, and
REPEATER keys
require 3-second press.
★
LEARN key★
REPEATER key★
Sets the sound bar to the TV’s remote control
learning mode (p.12).
Enables/disables the TV Remote Repeater
function (p.14).
3
Decoder indication
4
(power) key
Turns on or off (standby) the sound bar.
7
CLEAR VOICE key
Enables/disables the clear voice function.
When this function is enabled, you can enjoy clear
voice sounds while watching movies, TV dramas,
news programs or sports programs.
Green (turned on)
Red (Bluetooth standby)
The sound bar supports the following audio signals. You
can check the type of the input audio signal by the color
of the indicator.
Green (Dolby Digital), Red (DTS Digital Surround)
Off (PCM)
Off (turned off)
Flash 3 times (enabled), flash once (disabled)
★
BLUETOOTH STANDBY key
(YAS-103 only)
UNIVOLUME key
Enables/disables the UniVolume function.
When this function is enabled, consistent volume
is maintained between channels, programs,
commercials and sound sources.
Enables/disables the Bluetooth standby mode.
(p.11).
SURROUND and STEREO keys
5
Switch between surround and stereo
(2 channel) playback. When surround playback is
selected, you can enjoy a realistic sound effect
using Yamaha’s exclusive AIR SURROUND
XTREME.
SURROUND
Lights up (surround playback)
STEREO
Off (stereo playback)
HINT
• When 2 channel stereo signals are played in surround,
the
PLII indicator lights up.
Flash 3 times (enabled), flash once (disabled)
HINT
• The UniVolume function is automatically disabled when
BLUETOOTH is selected as the input source.
AUDIO DELAY key★
Adjusts the audio delay to synchronize the sound
with the video when the video image on the TV
may seem delayed with respect to the sound.
Follow the procedure below to adjust the audio delay.
1 Hold down AUDIO DELAY for more than 3
seconds.
The left most indicator flashes.
Lights up (Dolby Pro Logic II)
2 Press SUBWOOFER (+/–) to adjust the audio
delay.
6
MUTE key
Mutes the audio output. Press the key again
to unmute.
Smaller delay (–)
Larger delay (+)
3 To finish the adjustment, press AUDIO DELAY.
HINT
Flash (on mute)
• The adjustment will be finished automatically if no
operations are performed for 20 seconds.
En 9
Listening to the sound from a
Bluetooth device (YAS-103
only)
Pairing a Bluetooth device with the sound bar
When connecting to a Bluetooth device for the first time, “pairing” between the device
and sound bar is required. “Pairing” is necessary for each Bluetooth device you use.
Once “pairing” is completed, subsequent connection will be made automatically.
1
You can listen to the wireless sound from a Bluetooth device, such as a smartphone or
digital music player.
See also the operating manual of the Bluetooth device for more details.
Press the BLUETOOTH key on the sound bar’s remote control to
select Bluetooth as the input source.
The BLUETOOTH indicator on the front panel lights up in green.
Lights up
Bluetooth devices
2
Turn on the Bluetooth compatible device to be paired, and perform
pairing.
The operation varies depending on the device. Refer to the operation manual of the
device.
3
Select “YAS-103 Yamaha” in the Bluetooth device list on the device.
If a passkey (PIN) is required, enter the number “0000”.
PIN 0 0 0 0
YAS-103 Yamaha
Perform the following steps on the Bluetooth device to be connected.
For the first Bluetooth
connection
For subsequent
Bluetooth connection
When pairing is completed,
1
4
7
2
5
8
0
3
6
9
or a completion message appears.
NOTE
Pairing a Bluetooth device
with the sound bar
Playing back audio from a Bluetooth device
on the sound bar
10 En
• Perform pairing with the Bluetooth device and sound bar within 10 meters (33 ft) of each other.
• Up to eight Bluetooth devices can be pairing with the sound bar. If a ninth device is paired, the oldest
pairing information is deleted.
• If pairing information for a device is deleted, to use that device again, pairing of the device is required
again.
• If a Bluetooth device is already connected to the sound bar, terminate that Bluetooth connection, then
perform pairing with the new device.
• Refer to “Troubleshooting” (p.15) for troubleshooting Bluetooth connection.
Playing back audio from a Bluetooth device on the
sound bar
1
With the sound bar turned on, press the BLUETOOTH key on the
sound bar’s remote control to select Bluetooth as the input source.
The BLUETOOTH indicator on the front panel lights up in green.
Lights up
2
The Bluetooth standby mode allows you to turn on (or off) the sound bar automatically,
that interlocked by the operation of the Bluetooth device.
How to set
With the sound bar turned on, hold down the BLUETOOTH STANDBY key
on the sound bar’s remote control for more than 3 seconds.
Holding down the BLUETOOTH STANDBY key for 3 seconds each time toggles the
mode between enabled and disabled.
Turn on the Bluetooth device.
When Bluetooth connection is made correctly, the BLUETOOTH indicator of the
sound bar flashes 3 times.
Flashes 3 times
3
Using the Bluetooth standby mode
Play back a song on the device.
Flash 3 times (enabled), flash once (disabled)
When the Bluetooth standby mode is enabled and the sound bar is turned off, the
STATUS indicator lights up in red.
Lights up (red)
Functions available on Bluetooth devices with Bluetooth standby mode enabled
Power on interlock function (when the sound bar is turned off)
When Bluetooth connection is made on the device, the sound bar will turn on and will be ready to play
back sound from the device.
NOTE
• Perform Bluetooth connection with the device and sound bar within 10 meters (33 ft) of each other.
• It may be necessary to select “YAS-103 Yamaha” in the Bluetooth device list again, in the event that a
connection problem occurs. You may have to change the output setting to output audio to the sound bar,
depending on the Bluetooth device you are using.
• Adjust the volume level of the Bluetooth device as required.
• If a Bluetooth device is already connected to the sound bar, terminate that Bluetooth connection, then
connect with the new device.
Power off interlock function (when the sound bar is turned on)
The sound bar will be turned off when Bluetooth connection is terminated on a Bluetooth device. (Only
when BLUETOOTH is selected as the input source.)
Using the HOME THEATER CONTROLLER application
Terminating Bluetooth connection
By installing the dedicated free application “HOME THEATER CONTROLLER” to a
Bluetooth device, such as a smartphone, you can perform various operations easily and
conveniently with the Bluetooth device. (Setting items: basic operation, sound-field,
sound adjustments)
Bluetooth connection is terminated in the following cases. When the Bluetooth
connection is terminated, the BLUETOOTH indicator flashes once.
For details on “HOME THEATER CONTROLLER”, see the product information on our
website.
• The Bluetooth compatible device is turned off.
• The BLUETOOTH key on the sound bar’s remote control is pressed for more than 3 seconds.
• The sound bar is turned off.
En 11
Settings
4-2
While pointing your TV’s remote control at the remote control sensor, hold
down the mute key for more than 1 second twice or three times.
Programming the sound bar with the TV’s remote
control (TV’s remote control learning function)
Approx. 30 cm (1 ft)
Once you program the sound bar, you can control it with your TV’s remote control for
functions such as turning on/off the TV and sound bar simultaneously, or volume up/
down and muting/unmuting of the sound bar.
TV’s remote control
NOTE
• This function is available only when your TV’s remote control uses IR (infrared) signal.
• An RF (Radio Frequency) remote contol will not work.
• If you want to use a cable or satellite set top box’s remote control to operate the sound bar, use your
original TV’s IR (infrared) remote control to program the sound bar, then use the set top box’s remote
control to operate.
• If by changing the volume of the sound bar the TV’s volume also changes, set the TV’s volume to
minimum, or disable speaker output.
1
2
3
Turn off the TV.
Hold down
Release
Hold down
Release
(more than 1 second) (more than 1 second) (more than 1 second) (more than 1 second)
Result
Successfully
learned
Bleep/buzzer
Once
Lights up
Turn off the sound bar.
Hold down the LEARN key on the sound bar’s remote control for
more than 3 seconds to set the sound bar to the learning mode.
When the sound bar is in the learning mode, the indicators on the front panel flash
as shown below.
Failed to learn
* Repeat from
Twice
Step 4-1.
5
Indicators
Flash
Teach the sound bar the “Volume (–)” code of the TV’s remote
control.
5-1
Press VOLUME (–) on the front panel of the sound bar.
5-2
While pointing your TV’s remote control at the remote control sensor, hold
down the volume (–) key for more than 1 second twice or three times.
NOTE
• Steps 4 to 7 require only the TV’s remote control and the keys on the front panel of the sound bar.
The remote control of the sound bar is not necessary.
• If the sound bar has already learned functions, the following indicator light up.
Mute: BD/DVD
Volume (-): COAXIAL
Volume (+): ANALOG
Power: BLUETOOTH
4
4-1
12 En
Result
Successfully
learned
Bleep/buzzer
Once
Teach the sound bar the “Mute” code of the TV’s remote control.
Press INPUT on the front panel of the sound bar.
Indicators
Failed to learn
* Repeat from
Twice
Step 5-1.
Lights up
Flash
6
6-1
Teach the sound bar the “Volume (+)” code of the TV’s remote control.
Clearing all programmed functions
Press VOLUME (+) on the front panel of the sound bar.
1
6-2
While pointing your TV’s remote control at the remote control sensor, hold
down the volume (+) key for more than 1 second twice or three times.
Result
Bleep/buzzer
Successfully
learned
Once
Failed to learn
* Repeat from
Step 6-1.
Twice
7
7-1
With the sound bar turned off, hold down the LEARN key on the
sound bar’s remote control for more than 3 seconds. (for entering
the learning mode)
When the sound bar is in the learning mode, the indicators on the front panel flash
as shown below.
Indicators
Lights up
2
Flash
Hold down INPUT on the front panel of the sound bar for more than 3
seconds.
Teach the sound bar the “Power” code of the TV’s remote control.
Press
(power) on the front panel of the sound bar.
Flashes in red (cleared)
If the clearing is completed, you will hear the bleep sound three times.
7-2
While pointing your TV’s remote control at the remote control sensor, hold
down the power key for more than 1 second twice or three times.
Result
Bleep/buzzer
Successfully
learned
Once
Failed to learn
* Repeat from
Step 7-1.
Twice
8
3
Press the LEARN key on the sound bar’s remote control.
Indicators
Lights up
Flash
To finish the learning mode, press the LEARN key on the sound bar’s
remote control.
This completes the necessary settings. Now you can operate the sound bar with
the TV’s remote control’s mute key, volume keys, or power key.
HINT
• The learning mode will be finished automatically if no operations are performed for 5 minutes.
• Set the TV volume to minimum. When you turn up the volume of the sound bar with the TV’s remote
control, the volume of the TV may be turned up at the same time. In this case, follow Step 3 in
“Connections” (p.6) to change the TV setting.
• You can press the
key on the sound bar’s remote control to finish leaning mode.
En 13
Sending the TV’s remote signal through the sound
bar (TV Remote Repeater function)
When the TV Remote Repeater function is enabled, the sound bar relays the TV’s
remote signal received by the front sensor to the rear transmitter. This function should
be enabled when you place the sound bar in front of your TV and you cannot operate
your TV with the TV’s remote control.
NOTE
• This function is available only when your TV’s remote control uses infrared signals.
IR flasher for TV Remote Repeater
TV’s remote control sensor
Setting the auto power standby function
By enabling the auto power standby function, you can avoid forgetting to turn off the
sound bar after use, or if you fall asleep while watching TV.
NOTE
• When the auto power standby function is enabled and one of the following conditions is met, the sound bar
will automatically turn off.
− No operations for 8 hours
− No audio input and no operations for 20 minutes when BLUETOOTH is selected as the input source.
1
TV’s remote control
1
2
With the sound bar turned off, hold down the MUTE key on the sound
bar’s remote control for more than 3 seconds.
You can check the status of the auto power standby function when turning on the
sound bar.
Turn on the sound bar.
Hold down the REPEATER key on the sound bar’s remote control for
more than 3 seconds to enable/disable the TV Remote Repeater
function.
Off (enabled), lights up (disabled)
HINT
• Initial setting varies depending on the country or region.
− U.K. and Europe models: enabled
− Other models: disabled
Flash 3 times (enabled), flash once (disabled)
This completes the necessary settings. When the TV Remote Repeater function is
enabled, you can operate your TV from the TV’s remote control via the sound bar.
Initializing the sound bar
HINT
Follow the procedure below to initialize the sound bar.
• The TV Remote Repeater function is disabled by default.
• If the power cable of the sound bar is connected to an AC wall outlet and when the TV Remote
Repeater function is enabled, the function is usable even when the sound bar is turned off.
• If you have made the sound bar learn the volume (+) operation (p.13), the volume of the TV may be
turned up when you turn up the volume of the sound bar with the TV’s remote control. In this case,
follow Step 3 in “Connections” (p.6) to change the TV setting.
• You can check the status of the TV Remote Repeater function by the center indicator when turning
on the sound bar.
1
2
Turn off the sound bar.
Hold down
(power) on the front panel of the sound bar for more
than 3 seconds.
Flash (initialized)
Off (enabled), lights up (disabled)
14 En
Troubleshooting
Audio
Refer to the table below when the sound bar does not function properly. If the problem
you are experiencing is not listed below or if the instructions below do not help, turn off
the sound bar, disconnect the power cable, and contact the nearest authorized Yamaha
dealer or service center.
First, check the following:
A The power cables of the sound bar, TV and playback devices (such as BD
players) are connected to AC wall outlets securely.
B The sound bar, TV and playback devices (such as BD players) are turned on.
C The connectors of each cable are securely inserted in to jacks on each device.
Power and system
Problem
Cause
Remedy
The power turns
off immediately.
The auto power standby function
worked.
When the auto power standby
function is enabled and one of the
following conditions is met, the
sound bar will automatically turn
off.
- No operations for 8 hours
- No audio input and no
operations for 20 minutes when
BLUETOOTH is selected as the
input source.
Disable the auto power standby
function (p.14).
The power
cannot be turned
on.
The protection circuitry has been
activated three times
consecutively. (If you try to turn on
the power in this condition, the
STATUS indicator flashes.)
For product protection, the power
cannot be turned on. Unplug the
power cable from the AC wall outlet
and contact the nearest authorized
Yamaha dealer or service center.
The sound bar is
not reacting.
The internal microcomputer is
frozen, due to an external electric
shock (such as lightning or
excessive static electricity) or to a
drop in the power supply voltage.
Hold down
(power) on the front
panel of the sound bar for more than
10 seconds to reboot it. (If the problem
persists, disconnect the power cable
from the AC wall outlet and plug it
again.)
The sound bar
operates by
itself.
Another Bluetooth device is being
operated nearby.
Terminate Bluetooth connection of the
sound bar (p.11).
TV’s 3D glasses
do not work.
The sound bar is blocking the 3D
glasses transmitter of your TV.
Check the position of the 3D glasses
transmitter of your TV and adjust the
position of the sound bar. If necessary,
remove the stands of the sound bar
(p.5).
Problem
Cause
Remedy
No sound.
Another input source is selected.
Select an appropriate input source
(p.8).
The mute function is activated.
Cancel the mute function (p.9).
The volume is too low.
Turn up the volume (p.8).
No sound is
coming from the
subwoofer.
The volume of the subwoofer is
too low.
Turn up the volume of the subwoofer
(p.8).
The playback source does not
contain low-frequency signals.
Play back a sound source containing
low-frequency signals.
The volume
decreases when
the sound bar is
turned on.
The automatic volume adjustment
function worked.To prevent
excessive loudness, the sound
bar automatically controls its
volume within a certain level when
the sound bar is turned on.
If necessary, turn up the volume (p.8).
No surround
effect.
Stereo playback is selected.
Select surround playback (p.9).
The volume is too low.
Turn up the volume (p.8).
The TV or playback device is set
to output 2 channel audio (such
as PCM) only.
Change the digital audio output setting
on the TV or playback device to Dolby
Digital or BitStream.
The audio is output from the TV
built-in speakers.
Set the TV volume to minimum (p.6).
The sound bar is too close to
another digital or high-frequency
device.
Move those devices away from the
sound bar.
Noise is heard.
En 15
Remote control
Problem
Cause
Remedy
The sound bar
cannot be
controlled using
the remote
control.
The sound bar is out of the
operating range.
Use the remote control within the
operating range (p.8).
The batteries are weak.
Replace with new batteries (p.8).
The remote control sensor of the
sound bar is exposed to direct
sunlight or strong lighting.
Adjust the lighting angle, or reposition
the sound bar.
The TV cannot
be controlled
using the TV’s
remote control.
The remote control sensor of the
TV is blocked by the sound bar.
Use the TV Remote Repeater function
(p.14) or remove the stands of the
sound bar so that the TV’s remote
control sensor is not blocked (p.5).
The TV cannot
be controlled by
using the TV
Remote Repeater
function.
16 En
There may be any problem with
the TV or TV’s remote control.
Refer to the manuals of the TV.
The TV Remote Repeater
function is disabled.
Enable the TV Remote Repeater
function (p.14).
The TV’s remote control does not
use infrared signals. (Some
remote controls may not work
even if it uses infrared signals.)
The TV Remote Repeater function
cannot be used in this case. Adjust the
position of the sound bar so that the
remote control sensor of the TV is not
blocked by the sound bar and use the
TV’s remote control to operate the TV.
The sound bar and TV are too
close or too far from one another.
Move the sound bar away from the TV
more than 50 mm (2") (p.5).
If necessary, remove or attach the
stands of the sound bar to adjust
height for the IR flasher (for TV
Remote Repeater) of the sound bar
positioning in front of the remote
control sensor of the TV (p.5).
There is any obstacle (such as
cables) between the sound bar
and TV.
Remove the obstacle between the
sound bar and TV.
TV is not receiving the remote
control signal well since the
signals from the TV’s remote
control and IR flasher (for TV
Remote Repeater) of the sound
bar are interfering.
Disable the TV Remote Repeater
function (p.14).
The TV’s remote control key was
not held down long enough.
Hold down the key for more than 1
second twice or three times (p.12).
The TV’s remote control does not
use infrared signals. (Some
remote controls may not work
even if it uses infrared signals.)
The TV’s remote control learning
function cannot be used in this case.
Use the sound bar’s remote control to
operate the sound bar.
The position where you operated
the TV’s remote control is not
appropriate.
Operate the TV’s remote control at the
appropriate position (p.12).
The batteries of the TV’s remote
control are weak.
Replace with new batteries.
The remote control sensor of the
sound bar is exposed to direct
sunlight or strong lighting.
Adjust the lighting angle, or reposition
the sound bar.
The transmission of the remote
control signal was disturbed by
the TV screen light.
Turn off the TV and perform the
learning operation again (p.12).
Sound is coming
from the TV
when the sound
bar volume is
turned up with
the TV’s remote
control.
(when TV’s
remote control
learning function
is used)
Audio output is enabled on the
TV.
Change the TV setting to disable the
TV speaker output. If a setting to
disable the speaker output is not
available on your TV, try the following
methods.
- Connect headphones to the
headphone jack on the TV.
- Set the TV volume to minimum.
The power of the
sound bar and of
the TV switch in
the opposite
direction. (For
example, the TV
is turned off if
the sound bar is
turned on.)
(when TV’s
remote control
learning function
is used)
The power of the TV was on when
you performed the learning
operation.
Press the power key on the TV and
(power) on the front panel of the sound
bar to turn on them and then press the
power key on the TV’s remote control
to turn off them.
The sound bar
does not learn
TV’s remote
control
operations.
Bluetooth (YAS-103 only)
Problem
Cause
Remedy
Cannot make the
sound bar paired
with the
Bluetooth
device.
BLUETOOTH is not selected as
the input source.
Select BLUETOOTH as the input
source.
The device does not support
A2DP.
Perform pairing operations with a
device which supports A2DP.
A Bluetooth adaptor, etc. that you
want to pair with the sound bar
has a password other than
“0000”.
Use a Bluetooth adaptor, etc. whose
password is “0000”.
The sound bar and device are too
far apart.
Move the device closer to the sound
bar.
There is a device (microwave
oven, wireless LAN, etc.) outputs
signals in the 2.4 GHz frequency
band nearby.
Move the sound bar away from the
device that is emitting radio frequency
signals.
Another Bluetooth device is
connected.
Terminate current Bluetooth
connection, and perform pairing with
the new device.
Another Bluetooth device is
connected.
The sound bar cannot make multiple
Bluetooth connections. Terminate
current Bluetooth connection, and
make connection for the desired
device.
More than nine devices are paired
and the oldest pairing information
is deleted.
Perform pairing again. The sound bar
can retain pairing information for up to
eight devices. When pairing a ninth
device, the oldest pairing information
will be deleted.
Cannot make a
Bluetooth
connection.
No sound is
produced or the
sound is
interrupted
during playback.
The Bluetooth connection of the
sound bar with the device is
disconnected.
Perform Bluetooth connection
operations again (p.10).
The sound bar and device are too
far apart.
Move the device closer to the sound
bar.
There is a device (microwave
oven, wireless LAN, etc.) outputs
signals in the 2.4 GHz frequency
band nearby.
Move the sound bar away from the
device that is emitting radio frequency
signals.
The device’s Bluetooth function is
off.
Activate the Bluetooth function of the
device.
The device is not set to send
Bluetooth audio signals to the
sound bar.
Check that the Bluetooth function of
the device is set properly.
Playback on the device has not
been performed.
Perform playback on the device.
The device’s volume is set to
minimum.
Turn up the volume level.
En 17
Specifications
Item
Amplifier
Section
Front
Speaker
Section
Subwoofer
Section
Decoder
Input Jacks
Bluetooth
(YAS-103
only)
specifications
Maximum Rated
Output Power
Front L/R 30 W x 2 ch
Subwoofer 60 W
Type
Acoustic suspension type
(Non-magnetic shielding type)
Driver
6.5 cm (2-1/2") cone x 2
Frequency
Response
150 Hz to 22 kHz
Type
Bass reflex type
(Non-magnetic shielding type)
Driver
7.5 cm (3") cone x 2
Frequency
Response
50 Hz to 150 Hz
Supported audio
signal (TV, BD/
DVD)
PCM (2ch)
Dolby Digital
DTS Digital Surround
Digital (Optical)
2 (TV, BD/DVD)
Digital (Coaxial)
1 (COAXIAL)
Analog (RCA)
1 (ANALOG)
Bluetooth
version
Ver. 2.1 +EDR
Supported
protocols
A2DP, SPP
Supported
codecs
SBC, MPEG4 AAC
Wireless output
Bluetooth Class 2
Maximum
communication
distance
10 m ([33 ft] without obstructions)
General
Power Supply
U.S.A. and Canada models: AC 120 V, 60Hz
Taiwan model: AC 110—120 V, 50/60Hz
Other models: AC 220—240 V, 50/60Hz
Power
Consumption
22 W
Standby Power
Consumption
Less than 0.5 W
Bluetooth
standby power
consumption
(YAS-103 only)
0.6 W
Dimensions
(W x H x D)
Weight
890 x 91 x 115 mm (not including stands and
brackets)
(35" x 3-5/8" x 4-1/2")
890 x 109 x 121 mm (including stands and brackets)
(35" x 4-1/4" x 4-3/4")
4.0 kg (8.8 lbs)
* Specifications are subject to change without notice.
This system employs new technologies and algorithms that make it possible to achieve 7.1 channel surround
sound with only front speakers, and without using wall reflections.
“UniVolume” is a trademark of Yamaha Corporation.
(YAS-103 only)
Bluetooth is a registered trademark of the Bluetooth SIG and is used by Yamaha in accordance with a
license agreement.
Manufactured under license from Dolby Laboratories. Dolby, Pro Logic and the double-D symbol are
trademarks of Dolby Laboratories.
For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited.
DTS, the Symbol, & DTS and the Symbol together are registered trademarks, and DTS Digital Surround is a
trademark of DTS, Inc. © DTS, Inc. All Rights Reserved.
“Blu-ray Disc™”, “Blu-ray™”, and the logos are trademarks of the Blu-ray Disc Association.
18 En
The following description applies to YAS-103 only.
Bluetooth
• Bluetooth is a technology for wireless communication between devices within an area
of about 10 meters (33 ft) employing the 2.4 GHz frequency band, a band which can
be used without a license.
Handling Bluetooth communications
• The 2.4 GHz band used by Bluetooth compatible devices is a radio band shared by
many types of equipment. While Bluetooth compatible devices use a technology
minimizing the influence of other components using the same radio band, such
influence may reduce the speed or distance of communications and in some cases
interrupt communications.
• The speed of signal transfer and the distance at which communications is possible
differs according to the distance between the communicating devices, the presence of
obstacles, radio wave conditions and type of equipment.
• Yamaha does not guarantee all wireless connections between this unit and devices
compatible with Bluetooth function.
En 19
ATTENTION : LISEZ CE QUI SUIT AVANT D’UTILISER VOTRE APPAREIL.
• Pour utiliser l’appareil au mieux de ses
possibilités, lisez attentivement ce mode d’emploi.
Conservez-le soigneusement pour référence.
• Installez cet appareil audio dans un endroit bien
aéré, frais, sec et propre - à l’abri de la lumière
directe du soleil, des sources de chaleur ou de
vibration, des poussières, de l’humidité et du froid.
Pour une ventilation correcte, respectez les espaces
libres conseillés lors de l’installation.
Au-dessus: 10 cm, À l’arrière: 10 cm, Sur les
côtés: 10 cm
• Placez l’appareil loin des équipements, moteurs et
transformateurs électriques, pour éviter les
ronflements parasites.
• N’exposez pas l’appareil à des variations brutales
de température, ne le placez pas dans un
environnement très humide (par exemple dans une
pièce contenant un humidificateur) car cela peut
entraîner la condensation d’humidité à l’intérieur
de l’appareil qui elle-même peut être responsable
de décharge électrique, d’incendie, de dommage à
l’appareil ou de blessure corporelle.
• Evitez d’installer l’appareil dans un endroit où des
objets peuvent tomber, ainsi que là où l’appareil
pourrait être exposé à des éclaboussures ou des
gouttes d’eau. Sur le dessus de l’appareil, ne
placez pas:
− d’autres appareils qui peuvent endommager la
surface de l’appareil ou provoquer sa
décoloration.
− des objets se consumant (par exemple, une
bougie) qui peuvent être responsables
d’incendie, de dommage à l’appareil ou de
blessure corporelle.
− des récipients contenant des liquides qui peuvent
être à l’origine de décharge électrique ou de
dommage à l’appareil.
• Ne couvrez pas l’appareil d’un journal, d’une
nappe, d’un rideau, etc. car cela empêcherait
l’évacuation de la chaleur. Toute augmentation de
la température intérieure de l’appareil peut être
responsable d’incendie, de dommage à l’appareil
ou de blessure corporelle.
• Ne branchez pas la fi che du câble d’alimentation
de l’appareil sur une prise secteur aussi longtemps
que tous les raccordements n’ont pas été effectués.
• Ne pas faire fonctionner l’appareil à l’envers. Il
risquerait de chauffer et d’être endommagé.
• N’exercez aucune force excessive sur les
commutateurs, les boutons et les cordons.
i
Fr
• Pour débrancher la fiche du câble d’alimentation
au niveau de la prise secteur, saisissez la fiche et
ne tirez pas sur le câble.
• Ne nettoyez pas l’appareil au moyen d’un solvant
chimique, ce qui pourrait endommager la finition.
Utilisez un chiffon sec et propre.
• N’alimentez l’appareil qu’à partir de la tension
prescrite. Alimenter l’appareil sous une tension
plus élevée est dangereux et peut être responsable
d’incendie, de dommage à l’appareil ou de
blessure corporelle. Yamaha ne saurait être tenue
responsable des dommages résultant de
l’alimentation de l’appareil sous une tension autre
que celle prescrite.
• Pour empêcher tout dommage causé par les éclairs,
déconnectez la câble d’alimentation et toute
antenne extérieure de la prise murale pendant un
orage.
• Ne tentez pas de modifier ni de réparer l’appareil.
Consultez le service Yamaha compétent pour toute
réparation qui serait requise. Le coffret de
l’appareil ne doit jamais être ouvert, quelle que soit
la raison.
• Si vous envisagez de ne pas vous servir de
l’appareil pendant une longue période (par
exemple, pendant les vacances), débranchez la
fiche du câble d’alimentation au niveau de la prise
secteur.
• Lisez la section intitulée « Guide de dépannage »
où figurent une liste d’erreurs de manipulation
communes avant de conclure que l’appareil
présente une anomalie de fonctionnement.
• Avant de déplacer l’appareil, appuyez sur
pour
placer l’appareil en veille puis débranchez la fiche
du câble d’alimentation au niveau de la prise
secteur.
• La condensation se forme lorsque la température
ambiante change brusquement. En ce cas,
débranchez la fiche du câble d’alimentation et
laissez l’appareil reposer.
• Installez cet appareil à proximité de la prise secteur
et à un emplacement où la fiche du câble
d’alimentation est facilement accessible.
• Les piles ne doivent pas être exposées à une
chaleur extrême, par exemple au soleil, à une
flamme, etc.
• Le propriétaire est responsable d’installer
correctement les composants. Yamaha ne peut être
tenue responsable de toute installation incorrecte
des enceintes.
Remarques à propos des télécommandes
et piles
• Ne renversez aucun liquide sur la télécommande.
• Ne laissez pas tomber la télécommande.
• Ne laissez pas et ne rangez pas la télécommande
dans les endroits suivants :
− endroits très humides, par exemple près d’une
baignoire
− endroits très chauds, par exemple près d’un
poêle ou d’un appareil de chauffage
− endroits très froids
− endroits poussiéreux
• N’exposez pas le capteur de télécommande de ce
système à la lumière directe du soleil ou à une
lampe fluorescente à onduleur.
• Si les piles sont vieilles, la portée de la
télécommande risque de diminuer
considérablement. Le cas échéant, remplacez les
piles le plus rapidement possible par deux piles
neuves.
• N’utilisez pas à la fois des piles neuves et des piles
usagées.
• N’utilisez pas non plus des piles de deux types
différents (par exemple, des piles alcalines et des
piles au manganèse). Lisez les instructions de
l’emballage, car ces types de piles peuvent être de
forme et de couleur différentes.
• Des piles épuisées risquent de fuir. En cas de fuite,
jetez les piles immédiatement. Évitez de toucher le
liquide qui a fui et veillez à ce qu’il n’entre pas en
contact avec vos vêtements, etc. Nettoyez
soigneusement le logement d’insertion des piles
avant d’insérer de nouvelles piles.
• Ne jetez pas les piles avec les ordures ménagères.
Mettez-les au rebut conformément aux
réglementations locales en vigueur.
• Tenez les piles à l’écart des enfants. En cas
d’ingestion accidentelle, contactez immédiatement
un médecin.
• Si vous pensez ne pas utiliser la télécommande
pendant une période prolongée, retirez les piles.
• Ne chargez pas et ne démontez pas les piles
fournies.
AVERTISSEMENT
POUR RÉ DUIRE LES RISQUES D’INCENDIE
OU DE SECOUSSE ÉLECTRIQUE,
N’EXPOSEZ PAS CET APPAREIL À LA
PLUIE OU À L’HUMIDITÉ.
Aussi longtemps qu’il est branché sur la prise de
courant, cet appareil n’est pas déconnecté du
secteur, même si vous le mettez hors tension à
l’aide de la touche . Dans cet état, l’appareil
consomme une très faible quantité de courant.
(touche d’alimentation)
Cette touche permet de mettre l’appareil sous
tension ou en mode veille.
(modèle YAS-103 uniquement)
N’utilisez pas cet appareil à moins de 22 cm des
personnes disposant d’un stimulateur cardiaque
ou d’un défibrillateur.
(modèle YAS-103 uniquement)
Les ondes radio peuvent avoir une incidence sur
les équipements électroniques médicaux.
N’utilisez pas cet appareil à proximité
d’équipements médicaux ou à l’intérieur
d’institutions médicales.
Table des matières
Éléments livrés ...................................................................... 2
Quelques mots sur ce mode d’emploi
Fonctions ............................................................................... 3
• Les illustrations utilisées dans ce mode d’emploi se rapportent au modèle YAS-103. Les instructions
concernent les modèles YAS-103 et YAS-93, sauf mention contraire, par exemple « modèle YAS-103
uniquement ».
Questions fréquemment posées ......................................... 3
Symboles utilisés dans ce mode d’emploi
Noms de pièces et fonctions (barre de son)........................ 4
REMARQUE
Installation ............................................................................ 5
Ce symbole signale les précautions à prendre concernant l’utilisation du produit et les limites de ses
fonctions.
Raccordements ..................................................................... 6
Connexion analogique d’un appareil externe (console de jeux).........7
Raccordement numérique d’un appareil externe.....................................7
ASTUCE
Ce symbole signale des explications supplémentaires permettant une meilleure utilisation.
Pour télécharger ce mode d’emploi au format PDF, consultez le site Web suivant :
http://download.yamaha.com/
Fonctionnement ................................................................... 8
Écoute du son à partir d’un appareil Bluetooth
(modèle YAS-103 uniquement) ......................................... 10
Réglages .............................................................................. 12
Programmation de la barre de son avec la télécommande du
téléviseur (fonction d’apprentissage de la télécommande du
téléviseur) ............................................................................................................. 12
Envoi du signal de la télécommande du téléviseur en passant
par la barre de son (fonction répétition de la télécommande du
téléviseur) ............................................................................................................. 14
Réglage de la fonction de mise en veille automatique........................ 14
Initialisation de la barre de son..................................................................... 14
Guide de dépannage .......................................................... 15
Caractéristiques techniques .............................................. 18
Fr 1
Éléments livrés
Assurez-vous d’avoir reçu l’ensemble des éléments suivants :
Barre de son
Télécommande
Pile x 2
(AAA, R03, UM4)
Câble optique (1,5 m)
Gabarit pour le montage
* Utilisation en cas de fixation de la barre de son à un mur
Pièce d’espacement × 2
* Utilisation en cas de fixation de
la barre de son à un mur
2 Fr
Fonctions
Profitez d’un son réaliste et puissant grâce à cette barre de son dotée
d’un caisson de graves intégré ; facile à installer, elle se connecte
rapidement à un téléviseur et à d’autres appareils.
Questions fréquemment
posées
La section suivante aborde les fonctions les plus utilisées et les questions fréquemment
posées relatives à la barre de son.
• AIR SURROUND XTREME
Q1
Profitez d’un son surround 7.1 canaux, qui donne de l’ampleur et de la profondeur
à l’espace sonore, comme si les enceintes étaient non seulement disposées sur la
gauche et la droite, mais aussi derrière l’auditeur (p.9).
Puis-je contrôler la barre de son à l’aide de la télécommande du
téléviseur ? Il n’est pas pratique de devoir passer de la télécommande
du téléviseur à celle de la barre de son.
A1
Oui. Vous pouvez contrôler la barre de son à l’aide de la télécommande du
téléviseur en utilisant la fonction « d’apprentissage de la télécommande du
téléviseur » (p.12).
• Technologie sonore avancée
Profitez de graves puissants pour la lecture en surround grâce à la technologie
originale de renforcement des graves de Yamaha.
• Connexion Bluetooth®
(modèle YAS-103 uniquement)
Les contenus provenant d’un smartphone, d’une tablette ou d’un ordinateur
compatible Bluetooth peuvent être lus en toute simplicité (p.10).
Vous pouvez bénéficier d’un son profond et limpide aussi proche que possible de
l’original grâce au système d’amélioration de la musique compressée. En outre,
vous pouvez contrôler facilement la barre de son à l’aide de l’application de
contrôle dédiée « HOME THEATER CONTROLLER ».
• Fonction d’apprentissage de la télécommande du
téléviseur
Contrôle de la barre de son à l’aide de la télécommande du téléviseur (p.12).
• Fonction répétition de la télécommande du téléviseur
Permet d’acheminer le signal de la télécommande du téléviseur en passant par la
barre de son. Si la barre de son est installée devant le capteur de la télécommande
du téléviseur, le signal de la télécommande du téléviseur ne passera pas. Cette
fonction propose une solution pratique (p.14).
Cette fonction n’est disponible que pour la télécommande IR (infrarouges).
Vérifiez le type de télécommande dont vous disposez pour votre téléviseur.
Q2
La télécommande du téléviseur ne fonctionne pas après l’installation de
la barre de son devant le téléviseur.
A2
La barre de son peut transmettre les signaux de la télécommande du
téléviseur grâce à la fonction « répétition de la télécommande du téléviseur »
(p.14).
Cette fonction n’est disponible que pour la télécommande IR (infrarouges).
Vérifiez le type de télécommande dont vous disposez pour votre téléviseur.
Q3
Est-il possible de rendre le son des voix plus distinct ?
A3
Oui. La fonction « clear voice » permet de rendre les dialogues des films, des
informations à la télévision ou des programmes sportifs plus distincts (p.9).
Q4
Comment puis-je raccorder la barre de son si le téléviseur n’est pas
équipé d’une sortie optique ?
A4
Si le téléviseur est équipé de sorties audio analogiques (fiches rouge et
blanche), raccordez l’entrée ANALOG de la barre de son à l’aide d’un câble
stéréo RCA (p.7). Dans ce cas, sélectionnez la source d’entrée ANALOG de
la barre de son (p.8).
Q5
Puis-je configurer la barre de son pour qu’elle se mette hors tension
automatiquement lorsque je ne l’utilise pas ?
A5
Oui. La barre de son peut être mise automatiquement hors tension lorsqu’elle
n’est pas utilisée à l’aide de la fonction « mise en veille automatique » (p.14).
• Clear voice
Cette fonction permet d’obtenir des voix (dialogues et narrations, par exemple)
distinctes (p.9).
• UniVolume
Cette fonction permet de conserver le même volume entre les différents canaux,
programmes, publicités et sources sonores (p.9).
Fr 3
Noms de pièces et fonctions (barre de son)
Barre de son (panneau avant)
Barre de son (panneau arrière)
A Témoins
H Prise d’entrée TV
Indiquent l’état de la barre de son. Les témoins s’estompent automatiquement après
5 secondes d’inactivité. Reportez-vous à la section « Fonctionnement » (p.8 à 9)
pour obtenir des explications sur les fonctions principales des témoins.
B Capteur de la télécommande
Reçoit les signaux émis par la télécommande de l’appareil (p.8).
C Capteur de télécommande sur le téléviseur
Reçoit les signaux infrarouges émis par la télécommande du téléviseur lorsque la
fonction de répétition de celle-ci est activée (p.14).
D Touche INPUT
Sélection d’une source d’entrée à lire.
E Touches VOLUME (+/-)
Ces touches permettent de régler le volume (p.8).
F Touche
(alimentation)
Cette touche permet de mettre barre de son sous ou hors tension (en veille) (p.9).
Permet le raccordement à un téléviseur à l’aide d’un câble optique (p.6).
I Prise d’entrée BD/DVD
Cette prise permet de raccorder un appareil de lecture, tel qu’un lecteur Blu-ray (BD),
à l’aide d’un câble optique.
J Prise d’entrée COAXIAL
Cette prise permet de raccorder un appareil externe à l’aide d’un câble numérique
coaxial (p.7).
K Prises d’entrée ANALOG
Ces prises permettent de raccorder un appareil externe à l’aide d’un câble stéréo
RCA (p.7).
L Relais IR pour la fonction de répétition de la télécommande du
téléviseur
Transmet au téléviseur les signaux de la télécommande reçus par le capteur (p.14).
M Deux caissons de graves intégrés
Les caissons de graves intégrés sont situés sous la barre de son.
ASTUCE
• La barre de son peut être mise hors tension automatiquement lorsque la fonction de mise en veille
automatique est activée (p.14).
G Enceintes
4 Fr
Installation
Placez la barre de son sur une surface plane, sur le
coffret d’un téléviseur par exemple.
Retrait des supports
Procédure d’installation sur un mur
Si la barre de son obstrue la vue de la partie inférieure de l’écran du
téléviseur ou du capteur de la télécommande sur le téléviseur, retirez
les supports (18 mm) de la barre de son pour en ajuster la hauteur.
1 Fixez le gabarit pour montage sur le mur et
marquez l’emplacement des trous de vis.
ASTUCE
Rubans ou punaises
• Utilisez la fonction de répétition de la télécommande du téléviseur
(p.14) pour transmettre les signaux de la télécommande du
téléviseur en passant par la barre de son.
Gabarit de montage (fourni)
Trous de
vis
2 Retirez le gabarit de montage du mur, puis fixez
des vis (disponibles dans le commerce) et les
pièces d’espacement fournies (comme illustré cidessous) aux endroits indiqués sur le mur.
REMARQUE
• Conservez les supports et les vis dans un endroit sûr pour une
utilisation ultérieure.
Fixation de la barre de son à un mur
Pièce d’espacement (fournie)
7 à 9 mm
Précautions
• Ne placez pas la barre de son sur ou sous un autre appareil, tel
qu’un lecteur Blu-ray ; en d’autres termes, évitez d’empiler les
appareils. Un mauvais fonctionnement pourrait être provoqué par
les vibrations.
• Ne touchez pas aux grilles (pièces en tissu) présentes à l’avant
de la barre de son.
• La barre de son dispose d’enceintes acoustiques à suspension.
Veillez à ne placer aucun objet sensible aux champs magnétiques
(disques durs, par exemple) à proximité de la barre de son.
• Selon l’environnement, il peut être préférable de raccorder la
barre de son et les appareils externes (tels qu’un téléviseur)
avant d’installer la barre de son.
• Ne placez pas la barre de son à moins de 50 mm du téléviseur. Il
est possible de retirer les supports muraux situés sur le panneau
arrière lorsque cela est nécessaire.
4 mm (n° 8)
20 mm ou plus
2 à 4 mm
3 Accrochez la barre de son sur les vis.
Orifices de
montage à l’arrière
de la barre de son
Précautions
• Si la barre de son doit être fixée à un mur, veillez à confier ce travail à
une personne qualifiée ou à votre revendeur. Le client ne doit jamais
essayer d’effectuer ce travail lui-même. Si l’installation n’est pas
correcte ou si elle n’est pas adaptée, la barre de son risque en effet de
tomber et des personnes peuvent être blessées.
• Ne tentez pas d’installer la barre de son sur un mur peu solide,
notamment en plâtre ou en bois plaqué. La barre de son pourrait tomber.
• Assurez-vous d’utiliser des vis pouvant supporter le poids de l’installation
(spécifié à l’étape 2 ci-contre). La barre de son risque de tomber si vous
utilisez des éléments de fixation autres que les vis spécifiées, notamment
des vis plus courtes, des clous ou du ruban double face.
Précautions
• Fixez les câbles de telle sorte qu’ils soient tendus. Un câble
lâche peut être accidentellement accroché d’une main ou d’un
pied, ce qui peut provoquer la chute de la barre de son.
• Vérifiez que la barre de son est correctement fixée une fois
l’installation terminée. Yamaha décline toute responsabilité en
cas d’accidents provoqués par des installations incorrectes.
Fr 5
Raccordements
Raccordement à un téléviseur (ou à un autre appareil).
Barre de son (arrière)
PRÉCAUTIONS
• Ne branchez pas le câble d’alimentation de la barre de son à la prise secteur avant
de procéder aux raccordements.
• N’exercez aucune force excessive pour introduire la fiche. Vous risqueriez
d’endommager la fiche du câble ou la prise murale.
Câble d’alimentation
1
Raccordez le téléviseur à la barre de son à l’aide
du câble optique (fourni).
Retirez le capuchon du câble optique et vérifiez le sens de
la fiche.
Branchement sur une prise secteur
Câble optique
Câble optique
2
3
Branchez le câble d’alimentation de la barre de
son à une prise secteur.
OPTICAL OUTPUT
Réglez le téléviseur comme suit :
Téléviseur
ASTUCE
• Réglez le son du téléviseur au minimum.
• Désactivez la sortie des enceintes intégrées du
téléviseur (le cas échéant).
Dans les cas suivants, raccordez la sortie
optique de l’appareil de lecture à l’entrée BD/
DVD de la barre de son à l’aide d’un câble
optique (disponible dans le commerce), puis
appuyez sur la touche BD/DVD de la
télécommande pour sélectionner la source
d’entrée.
− Le téléviseur ne dispose pas de sortie optique.
− Le son provenant de l’appareil de lecture
connecté n’est pas émis en sortie par le
téléviseur (ou le volume audio est faible).
− Le son provenant de l’appareil de lecture
connecté au téléviseur n’est pas un son surround.
ASTUCE
• Si aucun réglage ne permet de désactiver la sortie des enceintes sur votre téléviseur,
vous pouvez connecter des écouteurs à la prise pour écouteurs de votre téléviseur.
Consultez la documentation du téléviseur.
• Les prises d’entrée TV, BD/DVD et COAXIAL prennent en charge les signaux audio
suivants.
− PCM (2 canaux)
− Dolby Digital (jusqu’à 5.1 canaux)
− DTS Digital Surround (jusqu’à 5.1 canaux)
Câble HDMI (etc.)
OPTICAL OUTPUT
Boîtier décodeur de l’appareil de lecture
(lecteur Blu-ray, par exemple)
6 Fr
Connexion analogique d’un appareil externe
(console de jeux)
Vous pouvez raccorder un appareil externe, comme une console de jeu vidéo ou un téléviseur
qui ne dispose pas de sortie optique, aux prises d’entrée ANALOG de la barre de son.
Raccordement numérique d’un appareil externe
Vous pouvez raccorder un appareil externe équipé d’une sortie audio numérique
coaxiale, un lecteur DVD par exemple, à la prise d’entrée COAXIAL de la barre de son.
Câble numérique coaxial
(disponible dans le
commerce)
Câble stéréo RCA
(disponible dans le
commerce)
(rouge)
Sortie audio
numérique
coaxiale
(orange)
(blanc)
Sortie audio
analogique
Console de jeux
(etc.)
REMARQUE
REMARQUE
• Vérifiez que les canaux gauche (L) et droit (R) sont correctement connectés.
• Appuyez sur la touche ANALOG de la télécommande pour sélectionner la source d’entrée.
• Appuyez sur la touche COAXIAL de la télécommande pour sélectionner la source d’entrée.
Fr 7
Fonctionnement
1
Touches d’entrée
Préparation de la télécommande
Retirez la feuille de protection avant d’utiliser la
télécommande.
Émetteur de signal de commande
Émet des signaux infrarouges.
Sélectionnez une source d’entrée à lire.
TV ....................Son du téléviseur
BD/DVD............ Son d’un appareil de lecture
raccordé à la prise d’entrée BD/DVD
COAXIAL.........Son d’un appareil raccordé à la
prise d’entrée COAXIAL
ANALOG .........Son d’un appareil raccordé à la
prise d’entrée ANALOG
BLUETOOTH (modèle YAS-103 uniquement)
.........................Son d’un appareil connecté en
Bluetooth
Le témoin correspondant à la source d’entrée
sélectionnée s’allume.
★
(Exemple : lorsque l’entrée TV est sélectionnée)
ASTUCE
Rayon d’action de la télécommande
Respectez le rayon d’action indiqué ci-dessous.
Capteur de la
télécommande
6m
maximum
Touches SUBWOOFER (+/-)
2
Règlent le volume du caisson de graves.
Diminuer le
volume (–)
Augmenter le
volume (+)
Témoins
Touches VOLUME (+/-)
Les témoins du panneau avant clignotent ou s’allument
pour indiquer l’état de fonctionnement ou de réglage.
Règlent le volume de la barre de son.
Diminuer le
volume (–)
8 Fr
★
• Pour lire de l’audio de l’appareil de lecture raccordé au
téléviseur ou pour regarder des vidéos de l’appareil, définissez
la source d’entrée du téléviseur sur l’appareil de lecture.
• Pour plus d’informations sur la connexion Bluetooth,
reportez-vous à la section « Écoute du son à partir d’un
appareil Bluetooth (modèle YAS-103 uniquement) » (p.10).
Augmenter le
volume (+)
★ : lors de l’utilisation des touches
BLUETOOTH STANDBY,
AUDIO DELAY, LEARN et
REPEATER, appuyez sur la
touche et maintenez-la
enfoncée pendant 3 secondes.
★
Touche LEARN★
Touche REPEATER★
Définit la barre de son en mode apprentissage de la
télécommande du téléviseur (p.12).
Active/désactive la fonction de répétition de la
télécommande du téléviseur (p.14).
3
Indication du décodeur
4
Touche (alimentation)
Met la barre de son sous ou hors tension (en veille).
7
Touche CLEAR VOICE
Active/désactive la fonction Clear Voice.
Lorsque cette fonction est activée, vous pouvez profiter
de dialogues distincts lorsque vous regardez des films,
des séries TV, les actualités ou des programmes sportifs.
Vert (barre de son sous tension)
Rouge (veille Bluetooth)
La barre de son prend en charge les signaux audio qui
suivent. Vous pouvez vérifier le type de signal audio
d’entrée grâce à la couleur du témoin.
Vert (Dolby Digital), rouge (DTS Digital Surround)
Éteint (PCM)
Éteint (barre de son hors tension)
Clignotent 3 fois (fonction activée), clignotent une fois (fonction désactivée)
★
Touche BLUETOOTH STANDBY
(modèle YAS-103 uniquement)
Touche UNIVOLUME
Cette touche permet d’activer et de désactiver le
mode de veille Bluetooth (p.11).
Touches SURROUND et STEREO
5
Ces touches permettent de commuter la lecture
surround et stéréo (2 canaux). Lorsque la lecture
surround est sélectionnée, vous pouvez profiter
d’effets sonores réalistes grâce à la technologie
exclusive AIR SURROUND XTREME de Yamaha.
SURROUND
S’allume (lecture surround)
STEREO
Éteint (lecture stéréo)
ASTUCE
• Lors de la lecture de signaux stéréo à 2 canaux en mode
surround, le témoin
PLII s’allume.
Active/désactive la fonction UniVolume.
Lorsque cette fonction est activée, le même
volume est conservé entre les différents canaux,
programmes, publicités et sources sonores.
Clignotent 3 fois (fonction activée), clignotent une fois (fonction désactivée)
ASTUCE
• La fonction UniVolume est automatiquement désactivée
lorsque la source d’entrée BLUETOOTH est sélectionnée.
Touche AUDIO DELAY★
Ajuste le retard audio pour synchroniser le son et
l’image lorsque l’image du téléviseur semble en
décalage par rapport au son.
Procédez comme suit pour ajuster le retard audio.
1 Maintenez la touche AUDIO DELAY
enfoncée pendant au moins 3 secondes.
L’indicateur situé le plus à gauche clignote.
S’allume (Dolby Pro Logic II)
2 Appuyez sur la touche SUBWOOFER (+/–) pour
ajuster le retard audio.
Touche MUTE
6
Met la sortie audio en silencieux. Appuyez à
nouveau sur la touche pour désactiver le silencieux.
Diminuer le retard (–)
Augmenter le retard (+)
3 Pour terminer le réglage, appuyez sur la touche
AUDIO DELAY.
ASTUCE
Clignotent (en mode silencieux)
• Le réglage prend automatiquement fin après 20 secondes d’inactivité.
Fr 9
Écoute du son à partir d’un
appareil Bluetooth (modèle
YAS-103 uniquement)
Vous pouvez reproduire le son d’un appareil Bluetooth, notamment d’un téléphone
portable ou d’un lecteur audio portable.
Consultez également le mode d’emploi de l’appareil Bluetooth pour plus d’informations.
Appareils Bluetooth
Jumelage d’un appareil Bluetooth avec la barre de son
Lorsque vous connectez pour la première fois un appareil Bluetooth, vous devez
« jumeler » l’appareil et la barre de son. Il est nécessaire de « jumeler » tous les
appareils Bluetooth que vous utilisez.
Une fois le jumelage terminé, la connexion suivante s’effectue automatiquement.
1
Appuyez sur la touche BLUETOOTH de la télécommande de la barre
de son fournie pour sélectionner la source d’entrée Bluetooth.
Le témoin BLUETOOTH s’allume en vert sur le panneau avant.
S’allume
2
Mettez sous tension l’appareil compatible Bluetooth à jumeler, puis
procédez au jumelage.
Cette opération varie selon l’appareil. Consultez le mode d’emploi de l’appareil.
3
Sélectionnez « YAS-103 Yamaha » dans la liste des périphériques
Bluetooth qui s’affiche sur l’appareil.
Si vous êtes invité à saisir un code d’accès (code PIN), saisissez le code « 0000 ».
PIN 0 0 0 0
YAS-103 Yamaha
Procédez comme suit pour connecter l’appareil Bluetooth :
Connexion Bluetooth
initiale
2
5
8
0
3
6
9
Connexion Bluetooth
suivante
Une fois le jumelage terminé, le symbole
Jumelage d’un appareil
Bluetooth avec la barre de
son
Lecture du son d’un appareil Bluetooth
sur la barre de son
10 Fr
1
4
7
ou un message de fin s’affiche.
REMARQUE
• Le jumelage de l’appareil Bluetooth et de la barre de son doit s’effectuer dans un rayon de 10 mètres.
• Vous pouvez jumeler jusqu’à huit appareils Bluetooth avec la barre de son. Si vous jumelez un neuvième
appareil, les informations de jumelage les plus anciennes sont supprimées.
• Si les informations de jumelage d’un appareil sont supprimées, vous devez jumeler à nouveau l’appareil
pour l’utiliser.
• Si un appareil Bluetooth est déjà connecté à la barre de son, désactivez cette connexion Bluetooth, puis
procédez au jumelage du nouvel appareil.
• Reportez-vous au chapitre « Guide de dépannage » (p.15) pour résoudre les problèmes liés à la
connexion Bluetooth.
Lecture du son d’un appareil Bluetooth sur la barre de son
Utilisation du mode veille Bluetooth
1
Le mode veille Bluetooth permet de mettre sous ou hors tension la barre de son
automatiquement, dont le fonctionnement était verrouillé par l’utilisation de l’appareil
Bluetooth.
Lorsque la barre de son est sous tension, appuyez sur la touche
BLUETOOTH de la télécommande de la barre de son pour
sélectionner la source d’entrée Bluetooth.
Le témoin BLUETOOTH s’allume en vert sur le panneau avant.
S’allume
2
Mettez l’appareil Bluetooth sous tension.
Lorsque la connexion Bluetooth est établie, le témoin BLUETOOTH de la barre de
son clignote 3 fois.
Clignote 3 fois
3
Lancez la lecture sur l’appareil.
Mode de réglage
Lorsque la barre de son est sous tension, maintenez enfoncée la touche
BLUETOOTH STANDBY de la télécommande de la barre de son pendant
plus de 3 secondes.
Maintenez enfoncée la touche BLUETOOTH STANDBY pendant 3 secondes
successivement pour activer et désactiver ce mode.
Clignotent 3 fois (fonction activée),
clignotent une fois (fonction désactivée)
Lorsque le mode veille Bluetooth est activé et que la barre de son est hors tension, le
témoin STATUS s’allume en rouge.
S’allume (rouge)
Fonctions disponibles sur les appareils Bluetooth dont le mode veille Bluetooth est activé
REMARQUE
• Connectez l’appareil et la barre de son via Bluetooth dans un rayon de 10 mètres.
• Il est possible que vous deviez sélectionner à nouveau « YAS-103 Yamaha » dans la liste des
périphériques Bluetooth si un problème de connexion se produit. Il est possible que vous deviez modifier le
réglage de sortie de façon à reproduire le son sur la barre de son selon l’appareil Bluetooth que vous
utilisez.
• Réglez le niveau de volume de l’appareil Bluetooth au besoin.
• Si un appareil Bluetooth est déjà connecté à la barre de son, désactivez cette connexion Bluetooth, puis
procédez au jumelage du nouvel appareil.
Désactivation de la connexion Bluetooth
Fonction d’activation de mise sous tension (lorsque la barre de son est hors tension)
Lorsque la connexion Bluetooth est établie sur l’appareil, la barre de son se met sous tension et est prête
à reproduire le son de l’appareil.
Fonction d’activation de la mise hors tension (lorsque la barre de son est sous tension)
La barre de son se met hors tension lorsque la connexion Bluetooth est désactivée sur un appareil
Bluetooth (uniquement lorsque vous sélectionnez la source d’entrée BLUETOOTH).
Utilisation de l’application HOME THEATER
CONTROLLER
La connexion Bluetooth est désactivée dans les cas suivants. Lorsque la connexion
Bluetooth est désactivée, le témoin BLUETOOTH clignote une fois.
Installez l’application gratuite « HOME THEATER CONTROLLER » sur un appareil
Bluetooth, notamment sur un smartphone, pour effectuer facilement et efficacement
certaines opérations avec l’appareil Bluetooth. (Réglages : fonctionnement de base,
champ acoustique, réglages sonores)
• Vous mettez hors tension l’appareil compatible Bluetooth.
• Vous appuyez sur la touche BLUETOOTH de la télécommande de la barre de son pendant plus de
3 secondes.
• Vous mettez hors tension la barre de son.
Pour plus d’informations sur l’application « HOME THEATER CONTROLLER »,
reportez-vous aux informations concernant le produit sur notre site Web.
Fr 11
Réglages
4-2
Tout en pointant la télécommande du téléviseur vers le capteur, maintenez la
touche MUTE enfoncée pendant plus d’1 seconde, deux ou trois fois.
Programmation de la barre de son avec la
télécommande du téléviseur (fonction
d’apprentissage de la télécommande du téléviseur)
Env. 30 cm
Télécommande du téléviseur
Après avoir programmé la barre de son, vous pouvez la contrôler avec la télécommande
du téléviseur pour utiliser des fonctions telles que la mise sous tension/hors tension
simultanée du téléviseur et de la barre de son ou l’augmentation/la diminution du
volume et l’activation/la désactivation du son de la barre de son.
REMARQUE
• Cette fonction est disponible uniquement si la télécommande de votre téléviseur utilise des signaux IR (infrarouges).
• Une télécommande RF (qui émet des signaux de radiofréquence) ne fonctionnera pas.
• Si vous souhaitez utiliser la télécommande d’un boîtier de décodeur de type câble ou satellite pour
contrôler la barre de son, utilisez la télécommande IR (infrarouge) d’origine du téléviseur pour programmer
la barre de son, puis utilisez la télécommande du boîtier du décodeur pour contrôler la barre de son.
• Si le volume du téléviseur change également lorsque vous modifiez le volume de la barre de son,
réduisez le volume du téléviseur au minimum ou désactivez la sortie des enceintes du téléviseur.
1
2
3
Mettez le téléviseur hors tension.
Mettez la barre de son hors tension.
Maintenez la touche LEARN de la télécommande de la barre de son
enfoncée pendant plus de 3 secondes pour paramétrer la barre de
son en mode d’apprentissage.
Une fois la barre de son en mode apprentissage, les témoins situés sur le panneau
avant clignotent comme illustré ci-dessous.
REMARQUE
4
4-1
12 Fr
• Les étapes 4 à 7 nécessitent uniquement l’utilisation de la télécommande du téléviseur et des touches
du panneau avant de la barre de son. La télécommande de la barre de son n’est pas nécessaire.
• Si la barre de son a déjà appris des fonctions, les témoins suivants s’allument.
Silencieux : BD/DVD
Volume (-) : COAXIAL
Volume (+) : ANALOG
Alimentation : BLUETOOTH
Apprenez à la barre de son le code « Silencieux » de la télécommande du téléviseur.
Appuyez sur la touche INPUT située sur le panneau avant de la barre de son.
Relâchez la touche Maintenez la touche
Relâchez la touche
Maintenez la touche
enfoncée
(pendant plus d’1 seconde)
enfoncée
(pendant plus d’1 seconde)
(pendant plus d’1 seconde)
(pendant plus d’1 seconde)
Résultat
Apprentissage
réussi
Signal sonore
Témoins
Un son
S’allume
Échec de
l’apprentissage
* Recommencez la Deux sons
procédure à partir
de l’étape 4-1.
Clignotent
5
Apprenez à la barre de son le code « Volume (–) » de la télécommande du téléviseur.
5-1
Appuyez sur la touche VOLUME (–) située sur le panneau avant de la barre de son.
5-2
Tout en pointant la télécommande du téléviseur vers le capteur, maintenez la
touche de volume (–) enfoncée pendant plus d’1 seconde, deux ou trois fois.
Résultat
Apprentissage
réussi
Signal sonore
Témoins
Un son
Échec de
l’apprentissage
* Recommencez la Deux sons
procédure à partir
de l’étape 5-1.
S’allume
Clignotent
6
6-1
Apprenez à la barre de son le code « Volume (+) » de la
télécommande du téléviseur.
8
Appuyez sur la touche VOLUME (+) située sur le panneau avant de la barre
de son.
Pour quitter le mode d’apprentissage, appuyez sur la touche LEARN
de la télécommande de la barre de son.
Tous les réglages nécessaires sont maintenant terminés. Vous pouvez désormais
contrôler la barre de son à l’aide des touches « silencieux », de volume ou de mise
sous/hors tension de la télécommande du téléviseur.
ASTUCE
6-2
Résultat
Apprentissage
réussi
Signal sonore
Témoins
Un son
S’allume
Échec de
l’apprentissage
* Recommencez la Deux sons
procédure à partir
de l’étape 6-1.
7
• Le mode apprentissage prend automatiquement fin après 5 minutes d’inactivité.
• Réglez le son du téléviseur au minimum. Lorsque vous augmentez le volume de la barre de son à
l’aide de la télécommande du téléviseur, le volume de celui-ci peut augmenter en même temps.
Dans ce cas, procédez à l’étape 3 de la section « Raccordements » (p.6) pour modifier les réglages
du téléviseur.
• Vous pouvez appuyer sur la touche
de la télécommande de la barre de son pour mettre fin au
mode d’apprentissage.
Tout en pointant la télécommande du téléviseur vers le capteur, maintenez la
touche volume (+) enfoncée pendant plus d’1 seconde, deux ou trois fois.
Clignotent
Effacement de l’ensemble des fonctions
programmées
1
Apprenez à la barre de son le code « Alimentation » de la
télécommande du téléviseur.
7-1
Appuyez sur la touche
barre de son.
7-2
Tout en pointant la télécommande du téléviseur vers le capteur, maintenez la
touche de mise sous/hors tension enfoncée pendant plus d’1 seconde, deux
ou trois fois.
Résultat
Apprentissage
réussi
Signal sonore
Lorsque la barre de son est hors tension, maintenez enfoncée la
touche LEARN de la télécommande de la barre de son pendant plus
de 3 secondes (pour activer le mode d’apprentissage).
Une fois la barre de son en mode apprentissage, les témoins situés sur le panneau
avant clignotent comme illustré ci-dessous.
(alimentation) située sur le panneau avant de la
2
Maintenez enfoncée la touche INPUT du panneau avant de la barre
de son pendant plus de 3 secondes.
Témoins
Un son
Échec de
l’apprentissage
* Recommencez la Deux sons
procédure à partir
de l’étape 7-1.
S’allume
Clignotant, rouge (effacement effectué)
Vous entendrez le signal sonore retentir 3 fois si l’effacement a réussi.
3
Clignotent
Appuyez sur la touche LEARN de la télécommande de la barre de
son.
Fr 13
Envoi du signal de la télécommande du téléviseur
en passant par la barre de son (fonction répétition
de la télécommande du téléviseur)
Lorsque la fonction répétition de la télécommande du téléviseur est activée, la barre de
son renvoie le signal de la télécommande du téléviseur reçu par le capteur avant vers le
transmetteur situé à l’arrière. Cette fonction doit être activée lorsque vous positionnez la
barre de son devant votre téléviseur et que vous ne pouvez pas contrôler votre
téléviseur à l’aide de la télécommande de ce dernier.
REMARQUE
• Cette fonction est disponible uniquement si la télécommande de votre téléviseur utilise des signaux infrarouges.
Relais IR pour la fonction de répétition de la
télécommande du téléviseur
Capteur de télécommande
sur le téléviseur
Télécommande du téléviseur
1
2
Réglage de la fonction de mise en veille
automatique
En activant la fonction de mise en veille automatique, vous pouvez éviter d’oublier de
désactiver la barre de son après utilisation ou si vous vous endormez devant la
télévision.
REMARQUE
• Lorsque la fonction de mise en veille automatique est activée et que l’une des conditions suivantes est
remplie, la barre de son se met automatiquement hors tension :
− Aucune activité pendant 8 heures.
− Aucun son en entrée et absence d’utilisation pendant 20 minutes lorsque la source d’entrée
BLUETOOTH est sélectionnée.
1
Mettez la barre de son sous tension.
Lorsque la barre de son est hors tension, maintenez enfoncée la
touche MUTE de la télécommande de la barre de son pendant plus
de 3 secondes.
Vous pouvez vérifier l’état de la fonction de mise en veille automatique lors de la
mise sous tension de la barre de son.
Maintenez enfoncée la touche REPEATER de la télécommande de la
barre de son pendant plus de 3 secondes pour activer/désactiver la
fonction de répétition de la télécommande du téléviseur.
Éteint (fonction activée), allumé (fonction désactivée)
ASTUCE
• Le réglage initial varie selon le pays ou la région.
− Modèles destinés au Royaume-Uni et à l’Europe : activé
− Autres modèles : désactivé
Clignotent trois fois (fonction activée),
clignotent une fois (fonction désactivée)
Tous les réglages nécessaires sont maintenant terminés. Une fois la fonction de
répétition de la télécommande du téléviseur activée, vous pouvez contrôler votre
téléviseur à l’aide de sa télécommande en passant par la barre de son.
ASTUCE
• La fonction de répétition de la télécommande du téléviseur est désactivée par défaut.
• Si le câble d’alimentation de la barre de son est raccordé à une prise secteur et si la fonction de
répétition de la télécommande du téléviseur est activée, cette fonction peut être utilisée même
lorsque la barre de son est hors tension.
• Si vous avez appris le réglage du volume (+) à votre barre de son (p.13), le volume du téléviseur peut
augmenter lorsque vous augmentez le volume de la barre de son à l’aide de la télécommande du
téléviseur. Dans ce cas, procédez à l’étape 3 de la section « Raccordements » (p.6) pour modifier les
réglages du téléviseur.
• Vous pouvez vérifier l’état de la fonction de répétition de la télécommande du téléviseur grâce au
témoin central lors de la mise sous tension de la barre de son.
Initialisation de la barre de son
Procédez comme suit pour initialiser la barre de son.
1
2
Mettez la barre de son hors tension.
Maintenez enfoncée la touche
(alimentation) située sur le
panneau avant de la barre de son pendant plus de 3 secondes.
Clignote (initialisation)
Éteint (fonction activée), allumé (fonction désactivée)
14 Fr
Guide de dépannage
La barre de son
fonctionne toute
seule.
Un autre appareil Bluetooth est
en cours de fonctionnement à
proximité de la barre de son.
Désactivez la connexion Bluetooth de
la barre de son (p.11).
Reportez-vous au tableau suivant si la barre de son ne fonctionne pas convenablement.
Si l’anomalie constatée n’est pas mentionnée, ou encore si les actions correctives
suggérées sont sans effet, mettez la barre de son hors tension, débranchez la fiche du
câble d’alimentation et prenez contact avec le revendeur ou le centre d’entretien
Yamaha agréé.
Vérifiez tout d’abord les points suivants :
Les lunettes 3D
du téléviseur ne
fonctionnent
pas.
La barre de son obstrue l’accès à
l’émetteur des lunettes 3D de
votre téléviseur.
Vérifiez la position de l’émetteur des
lunettes 3D sur votre téléviseur et
ajustez la position de la barre de son.
Si nécessaire, retirez les supports de
la barre de son (p.5).
A Les câbles d’alimentation de la barre de son, du téléviseur et des appareils de
lecture (lecteurs Blu-ray, par exemple) sont correctement raccordés aux prises
secteur.
B La barre de son, le téléviseur et les appareils de lecture (lecteurs Blu-ray, par
exemple) sont sous tension.
C Les connecteurs de chaque câble sont correctement insérés dans les prises
de chaque appareil.
Alimentation et système
Anomalies
Causes possibles
Actions correctives
L’appareil passe
immédiatement
hors tension.
La fonction de mise en veille
automatique a fonctionné.
Lorsque la fonction de mise en
veille automatique est activée et
que l’une des conditions
suivantes est remplie, la barre de
son se met automatiquement hors
tension :
- Aucune activité pendant
8 heures.
- Aucun son en entrée et absence
d’utilisation pendant 20 minutes
lorsque la source d’entrée
BLUETOOTH est sélectionnée.
Désactivez la fonction de mise en
veille automatique (p.14).
Il est impossible
de mettre la
barre de son
sous tension.
Le circuit de protection a été
activé trois fois consécutives. (Si
vous tentez de mettre la barre de
son sous tension dans ce cas de
figure, le témoin STATUS
clignote.)
Pour protéger la barre de son, il est
impossible de la mettre sous tension.
Débranchez le câble d’alimentation de
la prise murale et contactez votre
revendeur Yamaha le plus proche ou
un centre de réparation agréé.
La barre de son
ne réagit pas.
Le microprocesseur interne s’est
figé en raison d’une décharge
électrique externe (provoquée par
un orage ou une décharge
d’électricité statique), ou d’une
baisse importante de la tension.
Maintenez la touche
(alimentation)
située sur le panneau avant de la
barre de son enfoncée pendant plus
de 10 secondes pour la redémarrer.
(Si l’anomalie persiste, débranchez la
fiche du câble d’alimentation de la
prise secteur et rebranchez-la.)
Audio
Anomalies
Causes possibles
Actions correctives
Absence de son.
Une autre source d’entrée est
sélectionnée.
Sélectionnez la source d’entrée
appropriée (p.8).
Le silencieux est activé.
Désactivez le silencieux (p.9).
Le volume est trop bas.
Augmentez le volume (p.8).
Le caisson de
graves n’émet
aucun son.
Le volume du caisson de graves
est défini à un niveau trop bas.
Augmentez le volume du caisson de
graves (p.8).
La source de lecture ne fournit
aucun signal de fréquence grave.
Lisez une source sonore contenant
des signaux de fréquence grave.
Le volume
diminue lors de
la mise sous
tension de la
barre de son.
La fonction de réglage
automatique du volume a
fonctionné correctement. La barre
de son contrôle automatiquement
son volume à un certain niveau
lors de sa mise sous tension afin
d’éviter que le son ne soit trop
assourdissant.
Si nécessaire, augmentez le volume
(p.8).
Aucun effet de
surround.
La lecture stéréo est
sélectionnée.
Sélectionnez la lecture surround (p.9).
Le volume est trop bas.
Augmentez le volume (p.8).
Le téléviseur ou l’appareil de
lecture est réglé pour restituer
uniquement un son à 2 canaux
(PCM par exemple).
Modifiez le réglage de la sortie audio
numérique du téléviseur ou de
l’appareil de lecture en mode Dolby
Digital ou BitStream.
Le son est émis par les enceintes
intégrées du téléviseur.
Réglez le son du téléviseur au
minimum (p.6).
La barre de son est trop proche
d’un autre appareil numérique ou
à haute fréquence.
Éloignez ces appareils de la barre de
son.
Présence de
bruit.
Fr 15
Télécommande
Anomalies
Causes possibles
Actions correctives
La
télécommande
ne fonctionne
pas sur la barre
de son.
La barre de son se trouve hors du
rayon d’action.
Utilisez la télécommande dans le
rayon d’action (p.8).
La
télécommande
du téléviseur ne
fonctionne pas
sur le téléviseur.
La fonction de
répétition de la
télécommande
du téléviseur ne
fonctionne pas
sur le téléviseur.
16 Fr
Les piles sont usagées.
Remplacez les piles (p.8).
Le capteur de la télécommande
de la barre de son est exposé à la
lumière directe du soleil ou d’un
éclairage puissant.
Réglez l’angle d’éclairage ou
repositionnez la barre de son.
Le capteur de la télécommande
sur le téléviseur est obstrué par la
barre de son.
Utilisez la fonction de répétition de la
télécommande du téléviseur (p.14) ou
retirez les supports de la barre de son
afin que celle-ci n’obstrue pas le capteur
de la télécommande du téléviseur (p.5).
Le téléviseur ou sa
télécommande présentent peutêtre un problème.
Consultez les modes d’emploi du
téléviseur.
La fonction de répétition de la
télécommande du téléviseur est
désactivée.
Activez la fonction de répétition de la
commande du téléviseur (p.14).
La télécommande du téléviseur
n’utilise pas de signaux
infrarouges. (Certaines
télécommandes peuvent ne pas
fonctionner, même si elles
utilisent des signaux infrarouges.)
La fonction de répétition de la télécommande
du téléviseur ne peut pas être utilisée.
Ajustez la position de la barre de son de
sorte que le capteur de la télécommande sur
le téléviseur ne soit pas obstrué par la barre
de son et utilisez la télécommande du
téléviseur pour contrôler ce dernier.
La barre de son et le téléviseur
sont trop proches ou trop éloignés
l’un de l’autre.
Éloignez la barre de son du téléviseur
d’au moins 50 mm (p.5).
Si nécessaire, retirez ou fixez les
supports de la barre de son pour régler la
hauteur du relais IR (pour la fonction de
répétition de la télécommande du
téléviseur) par rapport au positionnement
de la barre de son devant le capteur de la
télécommande du téléviseur (p.5).
Un obstacle est présent (des
câbles par exemple) entre la
barre de son et le téléviseur.
Retirez l’obstacle présent entre la
barre de son et le téléviseur.
Le téléviseur ne reçoit pas
convenablement le signal de la
télécommande en raison d’une
interférence entre le signal de la
télécommande du téléviseur et
celui du relais IR (pour la fonction
de répétition de la télécommande
du téléviseur) de la barre de son.
Désactivez la fonction de répétition de
la télécommande du téléviseur (p.14).
Vous n’avez pas maintenu la
touche de la télécommande du
téléviseur assez longtemps.
Maintenez la touche enfoncée
pendant plus d’1 seconde, deux ou
trois fois (p.12).
La télécommande du téléviseur
n’utilise pas de signaux infrarouges.
(Certaines télécommandes peuvent
ne pas fonctionner, même si elles
utilisent des signaux infrarouges.)
La fonction d’apprentissage de la
télécommande du téléviseur ne peut
pas être utilisée dans ce cas. Utilisez
la télécommande fournie pour
contrôler la barre de son.
Vous n’utilisez pas la
télécommande du téléviseur à
partir d’un endroit approprié.
Utilisez la télécommande du téléviseur
à partir d’un endroit approprié (p.12).
Les piles de la télécommande du
téléviseur sont faibles.
Remplacez les piles.
Le capteur de la télécommande
de la barre de son est exposé à la
lumière directe du soleil ou d’un
éclairage puissant.
Réglez l’angle d’éclairage ou
repositionnez la barre de son.
La transmission du signal de la
télécommande a été perturbée par la
luminosité de l’écran du téléviseur.
Mettez le téléviseur hors tension et
exécutez à nouveau la procédure
d’apprentissage (p.12).
Le téléviseur émet
des sons lors de
l’augmentation du
volume de la
barre de son à
l’aide de la
télécommande du
téléviseur.
(lors de l’utilisation
de la fonction
d’apprentissage de
la télécommande
du téléviseur)
La sortie audio est activée sur le
téléviseur.
Modifiez les réglages du téléviseur
pour désactiver la sortie des enceintes
du téléviseur. Si les paramètres de
votre téléviseur ne permettent pas de
désactiver la sortie des enceintes,
essayez d’appliquer l’une des
méthodes suivantes :
- Connectez des écouteurs à la prise
écouteurs de votre téléviseur.
- Réglez le son du téléviseur au
minimum.
La mise sous/
hors tension de
la barre de son et
du téléviseur est
inversée. (Le
téléviseur est par
exemple mis
hors tension et la
barre de son
sous tension.)
(lors de
l’utilisation de la
fonction
d’apprentissage
de la
télécommande
du téléviseur)
Le téléviseur était sous tension
lorsque vous avez procédé à
l’apprentissage.
Appuyez sur la touche d’alimentation
du téléviseur et sur la touche
(alimentation) située sur le
panneau avant de la barre de son afin
de les mettre sous tension, puis
appuyez sur la touche d’alimentation
de la télécommande du téléviseur pour
les mettre hors tension.
L’apprentissage
des opérations
de la
télécommande
du téléviseur ne
fonctionne pas.
Bluetooth (modèle YAS-103 uniquement)
Anomalies
Causes possibles
Actions correctives
Jumelage de la
barre de son et
de l’appareil
Bluetooth
impossible.
Vous n’avez pas sélectionné la
source d’entrée BLUETOOTH.
Sélectionnez la source d’entrée
BLUETOOTH.
L’appareil ne prend par en charge
le protocole A2DP.
Effectuez le jumelage avec un
périphérique prenant en charge le
protocole A2DP.
Le mot de passe de l’appareil
Bluetooth que vous souhaitez
jumeler avec la barre de son
(notamment un adaptateur) est
différent de « 0000 ».
Utilisez un adaptateur Bluetooth dont
le mot de passe est « 0000 ».
La barre de son et l’appareil sont
trop éloignés.
Rapprochez l’appareil de la barre de
son.
Un appareil à proximité (four à
microondes, réseau local sans fil,
etc.) émet des signaux de sortie
dans la bande de fréquences
2,4 GHz.
Éloignez la barre de son de l’appareil
qui émet des signaux de
radiofréquence.
Un autre appareil Bluetooth est
connecté.
Désactivez la connexion Bluetooth en
cours, puis procédez au jumelage du
nouvel appareil.
Un autre appareil Bluetooth est
connecté.
La barre de son n’autorise pas
plusieurs connexions Bluetooth.
Désactivez la connexion Bluetooth en
cours et établissez la connexion avec
l’appareil de votre choix.
Plus de neuf périphériques sont
jumelés et les informations de
jumelage les plus anciennes sont
supprimées.
Renouvelez le jumelage. La barre de
son conserve les informations de
jumelage de huit appareils maximum.
Lors du jumelage d’un neuvième
appareil, les informations de jumelage
les plus anciennes sont supprimées.
Connexion
Bluetooth
impossible.
Absence de son
ou interruption
du son pendant
la lecture.
La connexion Bluetooth de la
barre de son avec l’appareil est
désactivée.
Renouvelez la connexion Bluetooth
(p.10).
La barre de son et l’appareil sont
trop éloignés.
Rapprochez l’appareil de la barre de
son.
Un appareil à proximité (four à
microondes, réseau local sans fil,
etc.) émet des signaux de sortie
dans la bande de fréquences
2,4 GHz.
Éloignez la barre de son de l’appareil
qui émet des signaux de
radiofréquence.
La fonction Bluetooth de l’appareil
est désactivée.
Activez la fonction Bluetooth de
l’appareil.
L’appareil n’est pas configuré
pour envoyer des signaux audio
Bluetooth à la barre de son.
Vérifiez que la fonction Bluetooth de
l’appareil est correctement configurée.
La lecture n’a pas démarré sur
l’appareil.
Démarrez la lecture sur l’appareil.
Le volume de l’appareil est réglé
sur le niveau minimum.
Augmentez le volume.
Fr 17
Caractéristiques techniques
Élément
Amplificateur
Enceinte
avant
Caisson de
graves
Décodeur
Prises
d’entrée
Bluetooth
(modèle
YAS-103
uniquement)
Caractéristiques techniques
Puissance de
sortie nominale
maximale
Avant G/D 30 W x 2 canaux
Caisson de graves 60 W
Type
Type acoustique à suspension
(à blindage non magnétique)
Excitateur
Cône 6,5 cm x 2
Réponse en
fréquence
150 Hz à 22 kHz
Type
Type bass-reflex
(à blindage non magnétique)
Excitateur
Cône 7,5 cm x 2
Réponse en
fréquence
50 Hz à 150 Hz
Signaux audio
pris en charge
(TV, BD/DVD)
PCM (2 canaux)
Dolby Digital
DTS Digital Surround
Numérique
(optique)
2 (TV, BD/DVD)
Numérique
(coaxiale)
1 (COAXIAL)
Analogique
(RCA)
1 (ANALOG)
Version
Bluetooth
Ver. 2.1 +EDR
Protocoles pris
en charge
A2DP, SPP
Codecs pris en
charge
SBC, MPEG4 AAC
Sortie sans fil
Bluetooth classe 2
Distance de
communication
maximale
10 m (sans obstructions)
Généralités
Alimentation
Modèles pour les États-Unis et le Canada :
120 V c.a., 60 Hz
Modèle pour Taïwan : 110-120 V c.a., 50/60 Hz
Autres modèles : 220-240 V c.a., 50/60 Hz
Consommation
22 W
Consommation
en veille
Moins de 0,5 W
Consommation
en veille du
mode Bluetooth
(modèle YAS-103
uniquement)
0,6 W
Dimensions
(L x H x P)
890 x 91 x 115 mm (socles et supports non inclus)
Poids
4,0 kg
890 x 109 x 121 mm (socles et supports inclus)
* Les spécifications peuvent être modifiées sans avis préalable.
Ce système emploie de nouveaux algorithmes et technologies permettant de restituer un son surround
7.1 canaux à l’aide de deux enceintes avant seulement, sans utiliser de réflexion murale.
« UniVolume » est une marque commerciale de Yamaha Corporation.
(modèle YAS-103 uniquement)
Bluetooth est une marque déposée de Bluetooth SIG utilisée par Yamaha conformément à un accord de
licence.
Fabriqué sous licence de Dolby Laboratories. Dolby, Pro Logic et le symbole du double D sont des marques
commerciales de Dolby Laboratories.
Pour brevets DTS, consulter http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited.
DTS, le symbole, & DTS et le symbole sont des marques déposées, et DTS Digital Surround est une marque
de DTS, Inc. © DTS, Inc. tous droits réservés.
« Blu-ray Disc™ », « Blu-ray™ » et les logos sont des marques de la Blu-ray Disc Association.
18 Fr
La description suivante s’applique uniquement au modèle YAS-103.
Bluetooth
• Bluetooth est une technologie permettant d’établir des communications sans fil entre
des appareils dans un rayon d’environ 10 mètres dans la bande de fréquences
2,4 GHz, une bande qui peut être utilisée sans licence.
Gestion des communications Bluetooth
• La bande 2,4 GHz utilisée par les appareils compatibles Bluetooth est une bande radio
partagée par de nombreux types d’équipements. Bien que les appareils compatibles
Bluetooth fassent appel à une technologie permettant de minimiser l’influence d’autres
équipements qui utilisent la même bande radio, une telle influence peut réduire la
vitesse ou la distance des communications voire, dans certains cas, interrompre les
communications.
• La vitesse de transfert du signal et la distance à laquelle il est possible d’établir des
communications diffèrent selon la distance entre les appareils communiquant, la
présence d’obstacles, les ondes radio et le type d’équipement.
• Yamaha ne garantit pas toutes les connexions sans fil entre cette barre de son et les
appareils compatibles Bluetooth.
Fr 19
