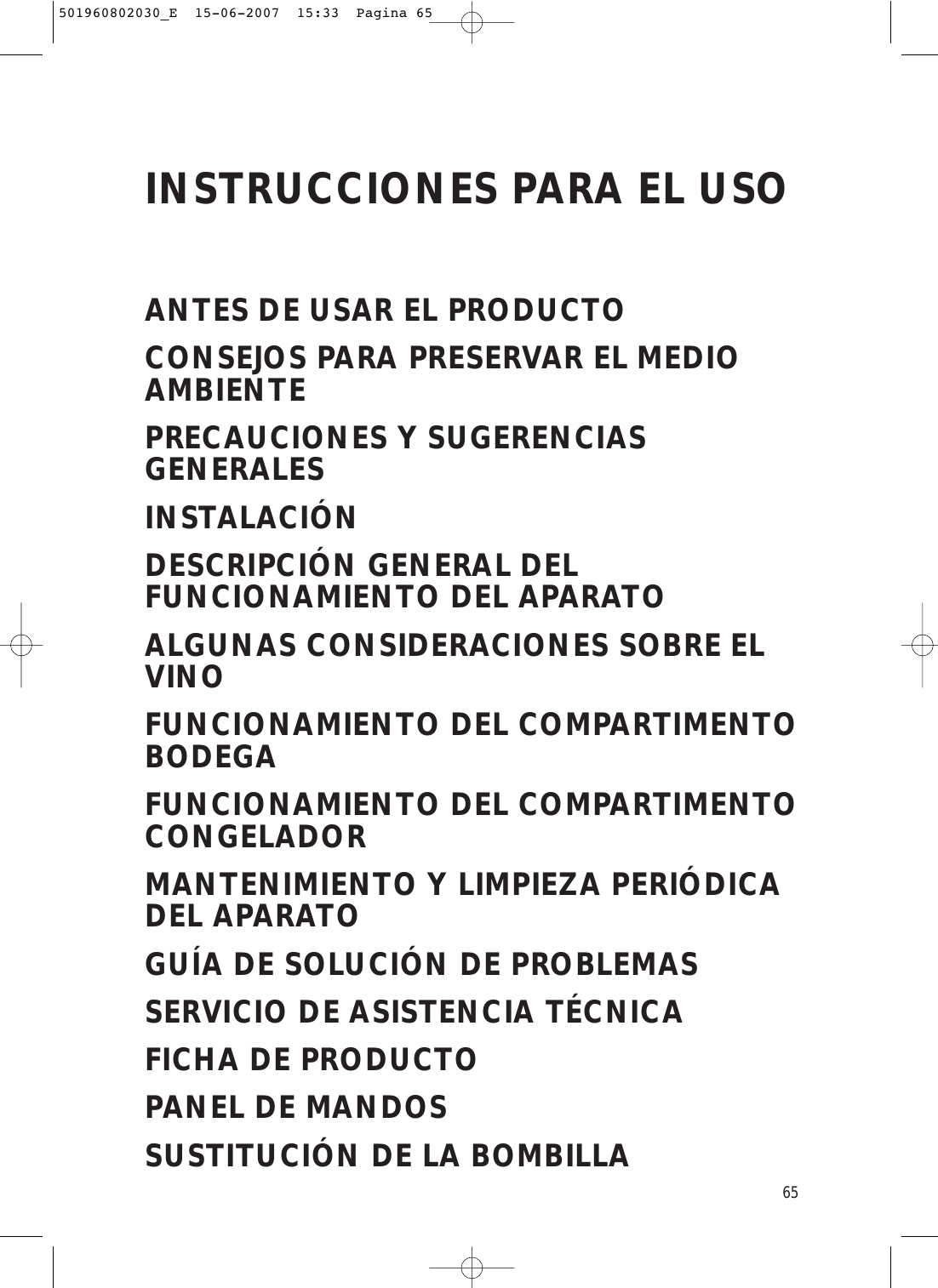

INSTRUCCIONES PARA EL USO
ANTES DE USAR EL PRODUCTO
CONSEJOS PARA PRESERVAR EL MEDIO
AMBIENTE
PRECAUCIONES Y SUGERENCIAS
GENERALES
INSTALACIÓN
DESCRIPCIÓN GENERAL DEL
FUNCIONAMIENTO DEL APARATO
ALGUNAS CONSIDERACIONES SOBRE EL
VINO
FUNCIONAMIENTO DEL COMPARTIMENTO
BODEGA
FUNCIONAMIENTO DEL COMPARTIMENTO
CONGELADOR
MANTENIMIENTO Y LIMPIEZA PERIÓDICA
DEL APARATO
GUÍA DE SOLUCIÓN DE PROBLEMAS
SERVICIO DE ASISTENCIA TÉCNICA
FICHA DE PRODUCTO
PANEL DE MANDOS
SUSTITUCIÓN DE LA BOMBILLA
65
501960802030_E
15-06-2007
15:34
Pagina 66
ANTES DE USAR EL PRODUCTO
• El producto que ha comprado es una bodega
(frigorífico bodega para vinos) con un
congelador
y es para uso
exclusivamente doméstico.
Para utilizar este aparato de la mejor
manera, lea atentamente las instrucciones
para el uso, que incluyen una descripción
del equipo y algunos consejos útiles para
conservar los vinos y los alimentos.
Guarde este manual para futuras consultas.
1. Tras desembalar el aparato, compruebe que
no está dañado y que la puerta cierre
correctamente. Si observa daños, póngase en
contacto con el vendedor en un plazo de 24 h.
2. Una vez instalado el aparato, espere como
mínimo dos horas antes de ponerlo en
marcha. Sólo de esta manera el circuito
frigorífico funcionará correctamente.
3. Asegúrese de que la instalación y la conexión
eléctrica sean efectuadas por un técnico
cualificado según las instrucciones del
fabricante y las normas locales.
4. Limpie el interior del aparato antes de usarlo.
CONSEJOS PARA PRESERVAR EL MEDIO
AMBIENTE
1. Embalaje
El material de embalaje es 100% reciclable, como
lo indica el símbolo correspondiente. Para su
eliminación, respete las normas locales. No deje el
material de embalaje (bolsas de plástico, trozos de
poliestireno, etc.) al alcance de los niños, puede
ser peligroso.
2. Desguace del aparato
El aparato está fabricado con material reciclable.
Este aparato lleva el marcado CE en conformidad
con la Directiva 2002/96/CE del Parlamento
Europeo y del Consejo sobre residuos de aparatos
eléctricos y electrónicos (RAEE). La correcta
eliminación de este producto evita consecuencias
negativas para el medio ambiente y la salud.
El símbolo
en el producto o en la
documentación que lo acompaña indica que no se
debe tratar como un residuo doméstico. Es
necesario entregarlo en un punto de recogida para
el reciclaje de aparatos eléctricos y electrónicos.
Antes de eliminar el aparato, corte el cable de
alimentación, quite las puertas y los estantes, y
evite que los niños puedan entrar en él.
Desguácelo en conformidad con las normas locales
para la eliminación de residuos y entréguelo a un
centro autorizado para su eliminación. No lo deje
sin vigilancia ni siquiera por pocos días, ya que es
fuente potencial de peligro para los niños.
Para obtener información más detallada sobre el
tratamiento, recuperación y reciclaje de este
producto, póngase en contacto con el
ayuntamiento, con el servicio de eliminación de
residuos urbanos o con la tienda donde lo adquirió.
66
Información:
Este aparato no contiene CFC. El circuito
refrigerante contiene R134a (HFC) o R600a (HC),
consulte la placa de características situada en el
interior del aparato.
Para los aparatos con isobutano (R 600a): el
isobutano es un gas natural sin efectos nocivos para
el medio ambiente, pero inflamable. Por lo tanto,
es imprescindible comprobar que los tubos del
circuito refrigerante no estén dañados.
Declaración de conformidad
• Este aparato está destinado a la conservación
de productos alimenticios y está fabricado
según el reglamento (CE) nº 1935/2004.
• Este aparato ha sido diseñado, fabricado y
comercializado con arreglo a:
- los objetivos de seguridad de la Directiva Baja
Tensión 2006/95/CEE (que sustituye la Directiva
73/23/CEE y sucesivas enmiendas);
- los requisitos de protección de la Directiva
89/336/CEE sobre compatibilidad
electromagnética,
modificada por la Directiva 93/68/CEE.
La seguridad eléctrica del aparato sólo puede
garantizarse si está correctamente conectado a un
sistema de puesta a tierra conforme a las
reglamentaciones vigentes.
501960802030_E
15-06-2007
15:34
Pagina 67
PRECAUCIONES Y SUGERENCIAS
GENERALES
• Utilice el compartimento bodega sólo para
conservar vinos y el compartimento
congelador sólo para conservar productos
congelados, congelar alimentos frescos y
producir cubitos de hielo.
• Durante la instalación, cerciórese de que el
aparato no se apoya en el cable de
alimentación.
• No almacene envases de vidrio con líquidos en
el compartimento congelador; podrían
explotar.
• No coma cubitos de hielo ni polos
inmediatamente después de sacarlos del
congelador. El frío puede provocar
quemaduras en las mucosas.
• Antes de realizar cualquier operación de
mantenimiento o de limpieza, desenchufe el
aparato de la toma de corriente o interrumpa
la alimentación eléctrica.
• Asegúrese de que el aparato no esté cerca de
una fuente de calor.
• No almacene o utilice gasolina u otros
productos inflamables cerca de este aparato u
otros electrodomésticos. Las emanaciones
pueden originar fuego o una explosión.
• Para garantizar una correcta ventilación, deje
un espacio a ambos lados y encima del
aparato, o bien, siga las instrucciones de
instalación.
• Tenga cuidado de no cubrir ni obstruir las
aberturas de ventilación del aparato.
• Todos los aparatos provistos de productores
de hielo y distribuidores de agua deben
conectarse a una red hídrica que suministre
exclusivamente agua potable (con una presión
entre 1,7 y 8,1 bares (25 y 117 PSI)). Los
productores de hielo y/o agua que no estén
directamente conectados a la alimentación
hídrica deben llenarse únicamente con agua
potable.
• Instale y nivele el aparato sobre un pavimento
que soporte su peso y en una zona adecuada
para su tamaño y uso.
• Para conectarlo a la red hídrica, utilice el tubo
que se suministra con el aparato nuevo y no el
del aparato antiguo.
• Para mover e instalar el aparato son necesarias
dos personas o más.
• Coloque el aparato en una habitación seca y
bien ventilada. El aparato está preparado para
funcionar a las temperaturas ambiente
indicadas en la tabla siguiente, según la clase
climática a la que pertenece, que figura en la
placa de características: el aparato puede no
funcionar correctamente si se deja durante
mucho tiempo a una temperatura superior o
inferior a los límites previstos.
Clase climática T. amb. (°C) T. amb. (°F)
SN
De 10 a 32 De 50 a 90
N
De 16 a 32 De 61 a 90
ST
De 16 a 38 De 61 a 100
T
De 16 a 43 De 61a 110
• Al mover el aparato tenga cuidado de no
dañar el pavimento (p. ej. el parqué).
• No utilice dispositivos mecánicos, eléctricos o
químicos distintos a los indicados por el
fabricante para acelerar el proceso de
descongelación.
• No dañe el circuito refrigerante.
• No utilice aparatos eléctricos distintos a los
indicados por el fabricante en el interior del
compartimento congelador.
• El aparato no está diseñado para su uso por
parte de niños o personas con discapacidades.
• No permita que los niños jueguen con el
aparato o se escondan en él, ya que podrían
quedarse atrapados y morir asfixiados.
• La modificación o sustitución del cable de
alimentación debe efectuarla personal
cualificado.
• No utilice adaptadores múltiples ni
alargaderas.
• La desconexión de la alimentación eléctrica
deberá poder efectuarse desenchufando el
aparato o bien mediante un interruptor
bipolar de red situado antes de la toma.
• Compruebe que el voltaje que figura en la
placa de características corresponde al de la
vivienda.
• Aunque no sea tóxico, no ingiera el líquido
que contienen los acumuladores de frío (si
hubiera).
• El fabricante declina cualquier responsabilidad
si no se respetan las sugerencias y
precauciones anteriormente indicadas.
67
501960802030_E
15-06-2007
15:34
Pagina 68
PRECAUCIONES Y SUGERENCIAS
GENERALES
Importante:
• Cuando se carga una gran cantidad de vino en
la bodega, pueden pasar algunos días hasta
que se alcance una temperatura constante.
• Los estantes de madera permiten ordenar
adecuadamente las botellas. El peso máximo
que soporta cada estante es de 40 kg.
Tenga en cuenta esta indicación a la hora de
guardar las botellas
• Ubique las botellas en posición central sobre
los estantes.
• Al cerrar la puerta, compruebe que las
botellas no toquen la puerta.
• Atención: las bebidas de alta graduación
alcohólica deben conservarse herméticamente
cerradas y en posición vertical.
• A causa de la circulación de aire en el aparato,
se forman zonas con temperaturas diferentes:
Las zonas más frías son las que están junto a la
pared posterior; las menos frías están cerca de
la puerta.
• Conserve los vinos embotellados siempre
fuera del embalaje de madera o de cartón.
• En la estructura de la bodega caben un
máximo de 50 botellas de 0,75 lt de tipo
Bordelés.
El fabricante declina cualquier
responsabilidad si no se respetan las
sugerencias y precauciones anteriormente
indicadas.
INSTALACIÓN
• Instale el aparato lejos de fuentes de calor. El aparato no debe instalarse en un ambiente caluroso, ni
exponerse a los rayos directos del sol o a fuentes de calor como radiadores o quemadores que hacen
que aumente el consumo de corriente.
• Si esto no fuera posible, se deben respetar las siguientes distancias mínimas:
- 30 cm de cocinas de carbón o petróleo;
- 3 cm de cocinas eléctricas o de gas.
• Limpie el interior (véase “Mantenimiento y limpieza periódica del aparato”).
• Coloque o instale los accesorios/elementos de la dotación.
DESCRIPCIÓN GENERAL DEL
FUNCIONAMIENTO DEL APARATO
Este aparato es una bodega con congelador de
estrellas, accionado electrónicamente; por
consiguiente le permite regular las temperaturas en modo independiente para los compartimentos.
El compartimento congelador
permite una perfecta congelación de los alimentos frescos y
cocinados, la producción de cubitos de hielo y la conservación de alimentos congelados y
sobrecongelados; la descongelación es manual.
El compartimento bodega, con descongelación automática, permite conservar vinos.
Opción “Vacaciones”
El control electrónico le permite mantener encendido solamente el compartimento congelador y apagar el
compartimento bodega. Para ello, partiendo de la condición de aparato con todo encendido, presione el
botón (5) durante 3 segundos hasta que se apague el visor (7) del compartimento bodega y se encienda el
piloto verde (6) (función “Vacaciones”); el visor (4) del congelador permanecerá encendido.
Por motivos técnicos no se puede apagar el compartimento congelador y mantener activado solamente el
compartimento bodega.
68
501960802030_E
15-06-2007
15:34
Pagina 69
ALGUNAS CONSIDERACIONES SOBRE
EL VINO
La conservación del vino
Como es sabido, el vino puede conservarse por
un tiempo determinado: En un lugar adecuado,
los vinos blancos se mantienen alrededor de dos
años desde la vendimia, aunque es preferible
consumirlos en el plazo de un año. Los tintos
ligeros pueden conservarse hasta dos años,
mientras que algunos con más cuerpo resisten
diez años y los generosos, hasta veinte. Cuando
compre una botella de vino, guárdela
inmediatamente en la bodega o en otro sitio
adecuado. En el proceso que va desde el cultivo
de la uva y su maduración hasta la vendimia y la
vinificación, hay tres factores determinantes: la
luz, la humedad del aire y la temperatura
ambiente. Para que el vino desarrolle todo su
sabor y mantenga el bouquet, es necesario
conservarlo con un perfecto equilibrio de estos
tres factores.
Lugar de conservación
No todos disponen de un sótano donde instalar
una bodega. Pero, en los últimos tiempos, la
tecnología ofrece un válido sustituto de la clásica
bodega. La bodega refrigerada que ha adquirido
está específicamente estudiada para guardar y
conservar correctamente los vinos. No almacene
en ella fruta, verdura o latas de bebidas, sino
exclusivamente sus botellas de vino preferidas.
De esta manera, aunque no disponga del espacio
necesario para realizar una bodega tradicional,
podrá madurar, conservar y disfrutar todo tipo
de vinos.
Modo de conservación
Una regla imprescindible para conservar el vino
es colocar las botellas acostadas o inclinadas para
que el vino moje el tapón. Muchas personas
piensan que esto provocará el clásico “sabor a
corcho”. En cambio, el contacto del vino con el
tapón favorece la elasticidad del corcho y le
permite cumplir mejor su cometido.
Si las botellas están ordenadas es más fácil
extraerlas para su consumo, lo que evitará
sacudidas que, al igual que las vibraciones,
pueden levantar los posos y perjudicar
temporalmente el aspecto del vino. Por lo tanto,
mueva las botellas lo menos posible y deje
reposar el vino. Evite también que las botellas
toquen la pared del fondo, ya que esto no sólo
perjudicaría la descongelación sino que podría
estropear las etiquetas a causa de las gotas de
agua que se forman durante esta fase. Los
estantes donde se apoyan las botellas deben ser
de madera porque este material absorbe las
vibraciones y mantiene la botella lejos de la
pared que transmite frío. También es
fundamental que las botellas estén lejos de
sustancias o lugares con olores fuertes, ya que el
vino los absorbe fácilmente.
La temperatura
La temperatura es un factor crítico durante toda
la vida del vino y determina su buen desarrollo
cuando éste se cría en botellas. Para una
conservación ideal, la temperatura debe
mantenerse constante entre 8°C y 12°C. Es
fundamental evitar excursiones térmicas rápidas
o amplias: una temperatura demasiado elevada
dilata los líquidos y acelera la maduración,
mientras que una excesivamente baja (menos de
4° - 5°C) puede hacer que precipiten los
tartratos desmereciendo el aspecto del vino. En
el caso extremo en que la temperatura sea
inferior a 0°C, la congelación del vino puede
provocar la expulsión violenta del tapón.
El tapón
El tapón es un elemento fundamental del envase:
su calidad, escogida por el vinicultor, es muy
importante para una correcta maduración del
vino. Las perfectas condiciones del tapón, incluso
en las botellas que compramos, dependen
exclusivamente de los estándares de uso y
almacenamiento utilizados por el productor o el
embotellador.
69
501960802030_E
15-06-2007
15:34
Pagina 70
FUNCIONAMIENTO DEL COMPARTIMENTO
BODEGA
La descongelación del compartimento bodega es totalmente automática. El aparato puede funcionar
con una temperatura ambiente comprendida entre +10°C y +38°C. Las prestaciones óptimas
dependen de la clase climática indicada en la placa de características.
Puesta en marcha del aparato y regulación de la temperatura
Enchufe el aparato a la corriente.
Las temperaturas para la conservación ideal de los vinos y de los alimentos se han preajustado en la
fábrica. Cuando enciende el aparato por primera vez, la señal acústica se activa, el piloto rojo (10)
parpadea ya que el interior del congelador no está aún a una temperatura suficientemente fría para
introducir los alimentos en éste. Puede desactivar la señal acústica al presionar el botón (11) en el panel
de mandos. Introduzca los alimentos en el congelador únicamente cuando se apague el piloto rojo de
alarma.
Notas:
• Se tardan 4/5 horas para que la temperatura del compartimento bodega sea adecuada para la
conservación.
• La temperatura ambiente, la frecuencia de apertura de las puertas y la posición del aparato pueden
influir en las temperaturas del interior de los dos compartimentos. Las regulaciones de temperatura
deben variar dependiendo de estos factores.
• La distancia entre los estantes y la parte posterior interna del frigorífico garantiza la libre circulación
del aire.
• No coloque las botellas en contacto directo con la pared posterior del compartimento bodega.
• No coloque alimentos aún calientes en los compartimentos.
• Guarde los líquidos en envases cerrados.
Regulación de la temperatura
En la fábrica se ha preajustado la temperatura en + 10°C (visor 7). Para modificar la temperatura,
presione los botones (8) o (9) en el panel de mandos para alcanzar el valor elegido. Con cada
pulsación, la temperatura varía 2°C.
Límite temperatura programable:
• +4°C temperatura más fría
• +16°C temperatura más cálida
Parar la bodega
Presione el botón (5) durante más de 3 segundos. El valor de la temperatura en el visor (7) se apaga y
se enciende el piloto verde (6).
Para reactivar el funcionamiento de la bodega, presione de nuevo el mismo botón (5) durante más de
tres segundos.
Alarmas del compartimento bodega
Si la puerta permanece abierta durante más de 1 minuto, se activará la alarma acústica. Si la condición
de puerta abierta se prolonga durante un minuto más, la luz interna empezará a parpadear, y se
apagará totalmente cuando transcurran 10 minutos de la apertura de la puerta mientras que la alarma
acústica permanecerá activada. Al presionar el botón Alarma acústica (11) se interrumpirá solamente el
sonoro ya que la luz interna seguirá comportándose como hemos descrito anteriormente.
Para interrumpir totalmente la alarma puerta abierta, debe cerrar de nuevo la puerta. Para cambiar la
bombilla, consulte la ficha de producto.
Bloqueo del teclado
Para evitar selecciones accidentales (pulsación de las teclas por continuos contactos casuales con
paquetes y/o alimentos, o accionadas por niños), puede bloquear el teclado, para ello pulse al mismo
tiempo las teclas (13) y (14) durante 3 segundos; una señal acústica le indicará la activación de la
función. Con la función “Bloqueo teclado” activada, todo el teclado permanece bloqueado a excepción
de la tecla (11) “reset alarmas” y con cada pulsación de una tecla se oirá una señal acústica y en el visor
(4) de la temperatura congelador aparecerá el mensaje “CL” mientras mantenga pulsada la tecla.
Para desbloquear el teclado, efectúe las operaciones anteriores y pulse al mismo tiempo las teclas (13)
y (14) durante 3 segundos.
70
501960802030_E
15-06-2007
15:34
Pagina 71
FUNCIONAMIENTO DEL COMPARTIMENTO
CONGELADOR
El compartimento congelador tiene
estrellas. En éste se pueden conservar los
alimentos congelados durante el tiempo indicado en el envase. También se pueden congelar
los alimentos frescos colocándolos en las rejillas, poniendo los alimentos congelados en la
cesta inferior para que no estén en contacto con alimentos aún no congelados.
En la placa de características se indica la cantidad de los alimentos frescos que se pueden
congelar en 24 horas.
Regulación de la temperatura
En la fábrica se ha preajustado la temperatura en - 18°C (visor 4). Para modificar la temperatura,
presione los botones (2) o (3) en el panel de mandos para alcanzar el valor elegido. Límite temperatura
programable:
• -17°C temperatura menos fría
• -24°C temperatura más fría
Función congelación rápida (llamada también: “extra carga” o “super” o “fast freezing”)
Le aconsejamos, si coloca una gran cantidad de alimentos frescos en el congelador, activar la función de
congelación rápida. Presione el botón (13) en el panel de mandos, 24 horas antes de meter los
alimentos frescos. De esta forma, puede obtener la congelación máxima declarada en la placa de
características.
La función está activada cuando el piloto amarillo (12) está encendido.
La función congelación rápida se desactiva automáticamente después de 48 horas.
De todas formas, se puede desactivar manualmente la función al pulsar de nuevo el mismo botón (el
piloto amarillo (12) se apaga).
Importante
• Envuelva y selle los alimentos frescos que congelará en: hojas de aluminio, película transparente,
embalajes impermeables de plástico, envases de polietileno con tapaderas, envases para congelador
idóneos para alimentos que congelar.
• Coloque los alimentos para congelar en el cajón superior, deje espacio suficiente alrededor de los
paquetes para permitir la circulación libre del aire.
Parar el aparato
Presione el botón (1) durante 3 segundos. De esta forma el aparato se apaga aunque permanece
alimentado; la luz de iluminación interna y todos los leds en el panel de mandos se apagan a excepción
de la luz del piloto (6) Vacaciones y los visores (4) y (7) que mostrarán iluminados “- -“ “- -“.
Para reanudar el funcionamiento del aparato, presione de nuevo el mismo botón durante 3 segundos.
71
501960802030_E
15-06-2007
15:34
Pagina 72
FUNCIONAMIENTO DEL COMPARTIMENTO
CONGELADOR
Alarmas del compartimento congelador
Alarma de temperatura del compartimento congelador
Durante el funcionamiento del aparato o durante la fase de congelación, se podría encender el piloto
rojo (10) y al mismo tiempo se podría oír una señal acústica para indicar que la temperatura en el
compartimento congelador no es óptima para la conservación.
Lo cual puede producirse en los siguientes casos:
• durante el encendido;
• durante la reanudación del funcionamiento después de la descongelación y la limpieza;
• cuando hay demasiados alimentos para congelar;
• cuando la puerta del congelador no cierra bien.
Para interrumpir la señal acústica, presione el botón (11).
Cuando se alcancen las condiciones óptimas de temperatura, el piloto rojo (10) se apagará
automáticamente.
Alarma apagón (corte de energía eléctrica)
Si en el visor del congelador (4) un valor de temperatura parpadea, la señal acústica está activada y las
teclas de regulación de las temperaturas están bloqueadas, significa que se ha producido un corte de
corriente (apagón) durante un período que no garantiza el mantenimiento de la correcta temperatura
de conservación.
El valor indicado en el visor muestra la temperatura más alta que el compartimento congelador ha
alcanzado. Para eliminar la visualización de la alarma y restablecer el funcionamiento del teclado,
presione el botón (11) alarma acústica y controle los alimentos porque en el compartimento se ha
superado la temperatura crítica de – 9°C (límite de temperatura para la correcta conservación de los
alimentos).
Nota:
El compartimento congelador puede mantener la temperatura apropiada para la conservación de los
alimentos incluso en caso de corte de energía eléctrica. Aunque le aconsejamos, durante dicho tiempo,
no abrir la puerta del compartimento.
Importante:
Para los meses de conservación de los alimentos
frescos congelados, respete las indicaciones de la
tabla de al lado. Al comprar los alimentos
congelados, asegúrese de que:
• El embalaje o el paquete estén intactos ya que el
alimento puede deteriorarse. Si el paquete está
hinchado o tiene manchas de humedad, no se ha
conservado en las condiciones óptimas y puede haber
sufrido un principio de descongelación.
• Compre los alimentos congelados por último y use
bolsas térmicas para su transporte.
• En cuanto llegue a casa coloque inmediatamente los
alimentos congelados en el compartimento congelador.
• No vuelva a congelar alimentos parcialmente
descongelados, deberá consumirlos en las 24 horas
siguientes.
• Evite o reduzca al mínimo las variaciones de
temperatura. Respete la fecha de vencimiento indicada
en el envase.
• Siga siempre las instrucciones del embalaje para
conservar los alimentos congelados.
72
MESES
2-6
A
L
I
M
E
N
T
O
S
4-8
6-12
501960802030_E
15-06-2007
15:34
Pagina 73
FUNCIONAMIENTO DEL COMPARTIMENTO
CONGELADOR
Extracción de los cajones
Tire de los cajones hacia fuera hasta el tope, levántelos
ligeramente y sáquelos.
Nota:
También puede utilizar el congelador sin los cajones para
tener más espacio, puede sacarlos y dejar solamente el
inferior. Coloque los alimentos directamente sobre las rejillas.
Compruebe que tras haber guardado los alimentos, la puerta
del compartimento congelador cierra bien.
Producción de cubitos de hielo
• Llene de agua la cubitera hasta los 2/3 y guárdela en el
compartimento congelador.
• Si la cubitera se pega en el fondo de los cajones o en la
rejilla del congelador, no utilice objetos puntiagudos o
cortantes para despegarla.
• Para facilitar la extracción de los cubitos de hielo de la
cubietera, flexiónela ligeramente.
73
501960802030_E
15-06-2007
15:34
Pagina 74
MANTENIMIENTO Y LIMPIEZA PERIÓDICA
DEL APARATO
Limpieza del compartimento congelador
Antes de efectuar cualquier operación de
mantenimiento o limpieza, apague el aparato
presionando durante 3 segundos el botón (1) en el
panel de mandos y, a continuación, desenchufe el
aparato de la red eléctrica o desconéctelo de la fuente
de alimentación.
Le aconsejamos descongelar el congelador 1 o 2 veces
anualmente o cuando la formación de escarcha en las
rejillas refrigerantes sea excesiva.
La formación de escarcha en las rejillas de refrigeración
es un fenómeno normal. La cantidad y la rapidez de
acumulación cambia en función de las condiciones
ambientales y de la frecuencia de apertura de la puerta
y tiende a acumularse principalmente en las rejillas
situadas más arriba.
Le aconsejamos efectuar la descongelación cuando
queden pocos alimentos.
Posiblemente, 24 horas antes de la descongelación,
active la función de “congelación rápida” para enfriar al
máximo los alimentos presentes en el compartimento;
lo cual ayuda a limitar el calentamiento de los alimentos
que deben permanecer fuera del congelador durante la
descongelación.
1. Abra la puerta del congelador y saque todos los alimentos,
envuélvalos en hojas de periódicos apretados entre ellos y
guárdelos en un lugar muy fresco o en una bolsa térmica.
Deje abierta la puerta del congelador para que se derrita la
escarcha.
2. Extraiga la lengüeta de vaciado para el agua de
descongelación y coloque un recipiente debajo del desagüe.
Le aconsejamos poner un paño en contacto con el mueble
debajo de la lengüeta para absorber eventuales gotas de
agua.
3. Limpie por dentro el congelador con una esponja
humedecida en una solución de agua tibia y/o detergente
neutro. No utilice sustancias abrasivas.
4. Aclare y seque meticulosamente.
5. Vuelva a colocar en su alojamiento la lengüeta de vaciado.
6. Cierre la puerta del congelador.
7. Enchufe de nuevo el aparato a la corriente y presione otra
vez el botón (1) durante 3 segundos. Oirá una señal
acústica (alarma temperatura), que podrá desactivar al
presionar el botón (11).
Para colocar de nuevo los alimentos dentro del congelador
espere que el piloto luminoso rojo (10) se apague.
Nota:
Durante períodos de tiempo prolongados y para impedir la
formación de moho, malos olores y oxidaciones, aconsejamos
mantener la puerta del congelador abierta cuando el
compartimento no funciona.
74
501960802030_E
15-06-2007
15:34
Pagina 75
MANTENIMIENTO Y LIMPIEZA PERIÓDICA
DEL APARATO
Limpieza del compartimento bodega
La descongelación de la bodega es totalmente
automática.
La presencia de gotas de agua en la pared posterior interna
del aparato indica que se está realizando la descongelación
automática. El agua de descongelación se envía
automáticamente a un orificio de desagüe para luego
recogerla en un contenedor donde se evapora.
Limpie regularmente el interior del orificio de drenaje del
agua de descongelación con la herramienta específica, para
garantizar un desagüe constante y correcto.
Para limpiar el compartimento bodega:
1. Presione durante 3 segundos el botón (5) en el panel de
mandos.
2. Vacíe el compartimento bodega.
3. Limpie por dentro el compartimento bodega con una
esponja humedecida en una solución de agua tibia y/o
detergente neutro. No utilice sustancias abrasivas.
4. Aclare y seque con un paño suave.
5. Presione de nuevo durante 3 segundos el botón (5) para
restablecer el funcionamiento del compartimento bodega.
6. Para limpiar correctamente la rejilla de madera de roble,
utilice un paño húmedo.
Nota:
Durante períodos de tiempo prolongados y para impedir la
formación de moho, malos olores y oxidaciones, aconsejamos
mantener la puerta del frigorífico abierta cuando el
compartimento no funciona.
75
501960802030_E
15-06-2007
15:34
Pagina 76
GUÍA DE SOLUCIÓN DE PROBLEMAS
Antes de llamar al Servicio de Asistencia Técnica...
Los problemas de funcionamiento a menudo están relacionados con pequeños problemas que usted
mismo puede localizar y corregir sin necesidad de ningún tipo de herramienta.
Es normal que el aparato haga ruido ya que los ventiladores y los compresores para la regulación del
funcionamiento se encienden y se apagan automáticamente.
Algunos ruidos de funcionamiento pueden reducirse:
• nivelando el aparato e instalándolo sobre una superficie plana
• separando y evitando el contacto entre el aparato y los muebles
• controlando si los componentes internos están colocados correctamente
• controlando que las botellas y los envases no se toquen entre ellos.
Algunos posibles ruidos de funcionamiento:
• un silbido al encender el aparato por primera vez o después de un período de tiempo prolongado.
• un gorgoteo cuando el fluido refrigerante entra en los tubos
• un zumbido cuando la válvula del agua o el ventilador se ponen en funcionamiento
• un traqueteo cuando el compresor se pone en marcha o cuando el hielo gotea en el contenedor
• un disparo imprevisto cuando el compresor se enciende y se apaga.
Cuando escucha estos ruidos...
...¡¡su aparato está vivo!!!
76
501960802030_E
15-06-2007
15:34
Pagina 77
GUÍA DE SOLUCIÓN DE PROBLEMAS
1. El aparato no funciona y los visores están apagados.
• ¿Hay una interrupción de corriente?
• ¿Está bien enchufado?
• ¿El interruptor de red está conectado?
• ¿Las protecciones de la instalación eléctrica de la vivienda funcionan correctamente?
• ¿Se ha roto el cable de alimentación?
2. La temperatura en el interior de los compartimentos no es lo suficientemente fría.
• ¿Las puertas cierra bien?
• ¿El aparato se ha instalado cerca de una fuente de calor?
• ¿Ha programado correctamente la temperatura?
• ¿La circulación del aire por las rejillas de ventilación en la base del aparato está obstruida?
3. Hay agua en el fondo del compartimento bodega.
• ¿Está atascado el orificio de salida del agua de descongelación? (véase “Mantenimiento y limpieza
periódica del aparato”)
4. La luz interna no funciona.
- Controle primero el punto 1, luego:
• Desenchufe el aparato de la corriente. Para acceder a la bombilla, consulte las instrucciones y el plano
en la ficha de producto adjunta.
• Controle la bombilla y sustitúyala, si es necesario, con una nueva (máx. 25 W, disponible únicamente
en el Servicio de Asistencia).
5. El piloto rojo en el panel de mandos permanece encendido y/o la alarma acústica está activada.
El indicador y la alarma se activan por los siguientes motivos:
1. Alarma de temperatura (piloto rojo encendido y señal acústica activada). Se han introducido hace
poco grandes cantidades de alimentos frescos en el congelador.
• La puerta del congelador no cierra bien (véase el capítulo “Funcionamiento del compartimento
congelador).
1. Alarma Apagón (piloto rojo encendido, señal acústica activada y visor congelador (4) parpadeante).
• No hay corriente (véase el capítulo “Funcionamiento del compartimento congelador”).
2. Alarma “sensor congelador defectuoso” (piloto rojo encendido, señal acústica activada y en el visor
congelador (4) aparece la letra C).
• El sensor de temperatura del compartimento congelador se avería pero el aparato sigue funcionando
con un procedimiento de emergencia. Póngase en contacto con la asistencia.
3. Alarma “Sensores bodega defectuosos” (piloto rojo encendido, señal acústica activada y en el visor
frigorífico (7) aparece la letra C o la letra E).
• Un sensor de temperatura del compartimento bodega se avería pero el aparato sigue funcionando
con un procedimiento de emergencia. Póngase en contacto con la asistencia.
Notas:
• Si el borde anterior del aparato a nivel de la junta de la puerta está caliente, no es un
defecto, sirve para evitar la formación de condensación.
• No puede programar la temperatura, verifique que la función “Bloqueo teclado” esté
desactivada.
SERVICIO DE ASISTENCIA TÉCNICA
Antes de llamar al Servicio de Asistencia
Técnica:
Vuelva a poner en marcha el aparato para
comprobar si la avería se ha solucionado. Si el
resultado es negativo, desenchufe el aparato y
repita la operación al cabo de una hora.
Si tras haber realizado los controles enumerados
en la guía de solución de problemas y haber
puesto de nuevo en marcha el aparato, éste
sigue sin funcionar correctamente, póngase en
contacto con el Servicio de Asistencia técnica,
describa claramente el problema y comunique:
• el tipo y el número de serie del aparato
(indicado en la placa de características).
• el tipo de problema,
• el modelo,
• el número de servicio (número que aparece
después de la palabra SERVICE, en la placa de
características situada en el interior del
aparato),
• su dirección completa,
• su número y prefijo telefónico.
Nota:
La intervención del Servicio de asistencia
técnica para cambiar el lado por el cual se
abre la puerta del aparato (reversibilidad)
no está cubierta por la garantía.
77
501960802030_E
15-06-2007
15:34
Pagina 78
FICHA DE PRODUCTO
Antes de utilizar el aparato, lea detenidamente también las instrucciones para el uso.
Tintos
Vinos blancos
Cerveza y
vinos espumosos
A. Compartimento bodega
1. Repisa para colocar las botellas
• Zona tintos - (menos fría)
• Zona vinos blancos - (intermedia)
• Zona vinos espumosos y cerveza - (más fría)
2. Grupo luz (dependiendo del modelo)
3. Panel funcionamiento aparato (dependiendo
del modelo)
4. Placa de características (situada lateralmente
en la parte inferior)
B. Compartimento congelador
5. Cesta superior (zona de congelación)
6. Compartimento de conservación alimentos
congelados y sobrecongelados
7. Cubitera (dentro de la cesta)
8. Contrapuerta compartimento congelador
Notas: el número de los estantes y la forma de los accesorios pueden variar en función del modelo. Todos
los estantes son amovibles.
Atención: los accesorios del frigorífico no se pueden lavar en el lavavajillas.
78
501960802030_E
15-06-2007
15:34
Pagina 79
PANEL DE MANDOS
Compartimento congelador
1. Botón “On/Stand-by” del aparato
2. Botón para aumentar la temperatura del
congelador
3. Botón para disminuir la temperatura del
congelador
4. Visualización de la temperatura del
congelador
12. Piloto amarillo de la función “Extra” carga
13. Botón de la función “Extra” carga (+
función “Bloqueo teclado”)
10. Piloto rojo de alarma
11. Botón de apagado de la alarma acústica
Compartimento bodega
5. Botón “On/Stand-by” del compartimento
bodega
6. Piloto verde On/Stand-by del
compartimento bodega
7. Visualización de la temperatura del
compartimento bodega
8. Botón para aumentar la temperatura del
compartimento bodega
9. Botón para disminuir la temperatura del
compartimento bodega
14. Botón de la función “Bloqueo teclado”
(Child Lock)
BLOQUEO TECLADO
Tras haber seleccionado la temperatura de los compartimentos frigorífico y congelador puede bloquear el
teclado. Para activar dicha función, presione las teclas (13) y (14) al mismo tiempo durante al menos 3
segundos, una señal acústica le indicará la activación de la función. Con la función “Bloqueo teclado”
activada, todo el teclado permanece bloqueado a excepción de la tecla (11) “pulsador apagado alarmas” y
con cada pulsación de una tecla se oirá una señal acústica y en el visor de la temperatura congelador
aparecerá el mensaje “CL” mientras mantenga presionada la tecla. Para desbloquear el teclado, efectúe las
operaciones anteriores y pulse al mismo tiempo las teclas (13) y (14) durante 3 segundos al menos.
Nota: La temperatura del aire ambiente, la frecuencia de apertura de la puerta y la colocación del aparato
pueden influir en las temperaturas internas de los compartimentos frigorífico y congelador. Le
aconsejamos por consiguiente, modificar las temperaturas en función de estos factores.
SUSTITUCIÓN DE LA BOMBILLA
Desenchufe siempre el aparato de la corriente
antes de sustituir las bombillas.
1. Desenrosque el tornillo y extraiga la pantalla.
2. Al sustituir la bombilla, no se olvide de que este
aparato necesita una bombilla especial (25W
MAX con conector en bayoneta, disponible
únicamente en el Servicio de Asistencia); para
sustituirla, no la desenrosque, tire de ella
hacia el interior del frigorífico para extraerla
(siguiendo las indicaciones de la flecha).
79

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
