Before Installation/Vor dem Einbau/

Avant l'installation/Voor de installatie

Consult a professional for installation.

●

Verify the radio using the antenna and speakers before installation.

Wenden Sie sich zum Einbau an einen Fachmann.

●

Probieren Sie den Radiobetrieb vor dem Einbau mit Antenne und Lautsprechern aus.

Prenez contact avec un spécialiste pour le montage.

●

Vérifiez l’autoradio avant de procéder au montage.

Vraag een vakman voor de installatie.

●

Controleer voor de installatie of de radio werkt met de antenne en de luidsprekers.

Before Wiring/Vor der Verdrahtung/

Avant le câblage/Voor het aansluiten van de bedrading

Exclusively operated with 12 V battery with negative (–) ground.

Connect the power lead (red) very last. (for non-ISO connector)

Connect the battery lead (yellow) to the positive (+) terminal of the battery or fuse block terminal (BAT). (for non-ISO connector)

Strip about 5 mm of the lead ends for connection.

(for non-ISO connector)

Apply insulating tape to bare leads.

Secure loosened leads.

● Mounting angle side to side : horizontal

front to rear : 0 - 30

°

● Montagewinkel seitlich : horizontal

vorne-hinten : 0 - 30

°

● Angle de montage latéral : horizontal

longitudinal : 0 - 30

°

● Bevestigingshoek links/rechts : horizontaal

voor/achter : 0 - 30

°

30

°

Dieses Gerät ist ausschließlich für den Anschluss an Bordnetze mit 12 V Batterie und negativer (–) Klemme an Masse bestimmt.

Schließen Sie den Versorgungsleiter (rot) zum Schluss an.

(wenn kein ISO-Stecker verwendet wird)

Schließen Sie das Batteriekabel (gelb) an die positive (+)

Klemme der Batterie oder an die (BAT) Klemme des

Sicherungsblocks an. (wenn kein ISO-Stecker verwendet wird)

Entfernen Sie etwa 5 mm der Isolierung von den Kabelenden für den Anschluss. (wenn kein ISO-Stecker verwendet wird)

Isolieren Sie alle freiliegenden Leiter.

Sichern Sie alle losen Leiter.

●

Mounting space

● Einbauöffnung

● Espace nécessaire pour le montage

●

Benodigde ruimte

53 mm

Alimentez l’appareil absolument par la batterie de 12 V avec sa polarité négative (–) mise à la masse.

Raccorder le fil d'alimentation (rouge) en dernier.

(pour un connecteur non-ISO)

Connectez le fil (jaune) à la borne positive (+) de la batterie ou

à la borne (BAT) de la boîte à fusibles. (pour un connecteur non-ISO)

Dénudez les extrémités de fil de 5 mm environ pour la connexion.

(pour un connecteur non-ISO)

Recouvrez les fils nus d’un ruban isolant.

Resserrez les connexions de fils.

182 mm

4.5 mm – 6.0 mm

Remove Mounting Collar q and Trim Plate r from the main unit temporarily, which are already mounted at shipment.

Die bei der Lieferung montierte Einbauhalterung q und

Abdeckplatte r vorübergehend vom Gerät abmontieren.

Démontez provisoirement le cadre de montage q et la plaque de garniture r de l’appareil principal, qui sont déjà mis en place lors de l’expédition.

Verwijder de Bevestigingskraag q en de Afwerkingsrand r , die bij het verlaten van de fabriek gemonteerd zijn, tijdelijk van het hoofdtoestel.

Uitsluitend voor gebruik met een 12 V accusysteem met negatieve (–) aarding.

Sluit de stroomdraad (rood) pas het allerlaatst aan.

(voor een niet-ISO aansluiting)

Sluit de accudraad (geel) aan op de positieve (+) aansluiting van de accu of van het zekeringenblok (BAT). (voor een niet-ISO aansluiting)

Strip ongeveer 5 mm van de uiteinden van de draden om de verbinding tot stand te kunnen brengen. (voor een niet-ISO aansluiting)

Isoleer blote draadeinden met isolatieband.

Zet loshangende draden vast.

SRC

PWR

VO

LU

M

AF

TA 1

CQ-C5301N

/T

R

AC

K

TILT/OPEN

2

SCROLL

3

RANDOM

4

SCAN

5

REPEAT

6

FO

PTY

LD

ER

DISP

MUTE/ SQ

WMA MP3 CD Player/Receiver

CQ-C5301N

Supplied Hardware/Mitgelieferte Hardware/Matériel d’installation/Meegeleverde onderdelen

Diagram Diagram Q’ty No.

Item

Mounting Collar

Einbauhalterung

Cadre de montage

Bevestigingskraag

YEFX0217263

Mounting Bolt (5 mmø)

Befestigungsschraube (5 mmø)

Boulon de fixation (5 mmø)

Bevestigingsbout (5 mmø)

Q’ty No.

1

Trim Plate

Abdeckplatte

Plaque de garniture

Afwerkingsrand

Item

1

ISO Antenna Adapter

ISO-Antennenadapter

Adaptateur d’antenne ISO

ISO antenne-adapter

YEFC05606

1

1

Power Connector

Versorgungsstecker

Connecteur d’alimentation

Stroomstekker

YEAJ02874

1

Lock Cancel Plate

Verriegelungsfreigabeplatte

Plaque anti-blocage

Ontgrendelingsplaat

2 w , t and y consist of a set. (YEP0FZ5699) w , t und y bestehen als Satz. (YEP0FZ5699) w , t et y constituent un jeu. (YEP0FZ5699) w , t en y bestaan uit een set. (YEP0FZ5699)

TEXT

●

Please read these instructions carefully before using this product and keep this manual for future reference.

●

Bitte lesen Sie diese Bedienungsanleitung vor der Verwendung dieses Produktes aufmerksam durch und bewahren

Sie sie danach für spätere Nachschlagzwecke sorgfältig auf.

● Prière de lire ces instructions attentivement avant d’utiliser le produit et garder ce manuel pour l’utilisation ultérieure.

●

Leest u deze instructie alstublieft zorgvuldig door voor u dit product in gebruik neemt en bewaar deze handleiding voor later gebruik.

Matsushita Electric Industrial Co., Ltd.

Web Site : http://www.panasonic.co.jp/global/

YEFM293896A NT1104-1124 Printed in China

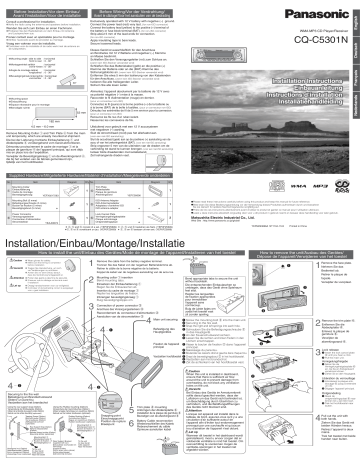

Installation/Einbau/Montage/Installatie

How to install the unit/Einbau des Gerätes/Mode de montage de l’appareil/Installeren van het toestel

Caution ● Wear gloves for safety.

●

Make sure that wiring is completed before installation.

Vorsicht ● Tragen Sie Handschuhe, um sich vor Verletzungen zu schützen.

● Achten Sie vor dem Einbau darauf, dass die Verdrahtung fertiggestellt ist.

Attention ●

Porter des gants à des fins de sécurité.

● S'assurer que le câblage est terminé avant l'installation.

Let op ●

Draag handschoenen voor uw veiligheid.

● Controleer of de bedrading correct is aangelegd voor u gaat installeren.

w

4

4

Securing to the fire wall

Befestigung an Brandschutzwand

Obtenir un pare-feu

Vastzetten aan het brandschot

Using the rear support strap (Option)

Verwendung der Einbauleiste (Option)

Utiliser de la barrette de support arrière (Option)

Gebruik van de achter-steunstrip ( optioneel )

Using the Rubber bushing (Option)

Verwendung der Gummibuchse (Option)

Utiliser la bague d'amortisseur en caoutchouc (Option)

Gebruik van het rubber stootkussen (optioneel)

3 mm Tapping Screw (Option)

Blechschraube (Option)

Vis taraudeuse (Option)

Zelftappende schroef

(optioneel)

Rubber Bushing (Option)

Gummibuchse (Option)

Bague en caoutchouc (Option)

Rubber stootkussen (optioneel)

Rear Support Strap (Option)

Hinterer Stützstreifen

(Option)

Barrette d'appui arrière (Option)

Steunstrip achter (optioneel)

Hexagonal nut (Option)

Sechskantmutter (Option)

Ecrou hexagonal (Option)

Zeskantige moer (optioneel)

Mounting Bolt w

Befestigungsschraube w

Boulon de fixation w

Bevestigingsbout w

To the unit

An das Gerät

Côté appareil

Naar het toestel

Rear Support Bracket

(supplied with car)

Einbauleiste (vorhanden im

Fahrzeug)

Support arrière

(fourni avec votre voiture)

Achter-steunbeugel

(behorend bij de auto)

Mounting Bolt w

Befestigungsschraube w

Boulon de fixation w

Bevestigingsbout w

To the unit

An das Gerät

Côté appareil

Naar het toestel e

1 Remove the cable from the battery negative terminal.

Trennen Sie das Kabel von der negativen Batterieklemme ab.

Retirer le câble de la borne négative de la batterie.

Koppel de kabel van de negatieve aansluiting van de accu los.

2

3

Mounting collar q insertion

Bend mounting tabs.

Einsetzen der Einbauhalterung q

Biegen Sie die Einbaulaschen ab.

Insertion du cadre de montage q

Replier les languettes de fixation.

Inbrengen bevestigingskraag q

Buig bevestigingslipjes om.

Bend appropriate tabs to secure the unit without backlash.

Die entsprechenden Einbaulaschen so umbiegen, dass das Gerät ohne Spielraum fest sitzt.

Replier les languettes de fixation appropriées pour immobiliser l'appareil sans contrecoup.

Connection of power connector ③

Anschluss des Versorgungssteckers ③

Raccordement du connecteur d'alimentation ③

Aansluiten van de stroomstekker ③

4

4 q

Buig de juiste lipjes om zodat het toestel vast zit zonder speling.

Main unit securing

Befestigung des

Hauptgerätes

Fixation de l'appareil principal

Vastzetten hoofdtoestel q

Screw the mounting bolt w into the main unit.

w

Securing to the fire wall.

e

Snap the right and left springs into each hole.

q

Schrauben Sie die Befestigungsschraube w in das Hauptgerät.

w

An der Feuerschutzwand sichern.

e

Lassen Sie die rechten und linken Federn in den

Löchern einschnappen.

q

Visser le boulon de fixation w dans l'appareil principal.

w

Saisissage du pare-feu.

e

Bouteroller les ressorts droit et gauche dans chaque trou.

q

Draai de bevestigingsbout w in het hoofdtoestel.

w

Vastzetten aan het brandschot.

e

Zet de achterkant van het hoofdtoestel vast.

q

How to remove the unit/Ausbau des Gerätes/

Dépose de l’appareil/Verwijderen van het toestel

q

1 Remove the face plate.

Nehmen Sie das

Bedienteil ab.

Retirer le plaque de façade.

Verwijder de voorplaat.

w w e q

2 Remove the trim plate ④ .

Entfernen Sie die

Abdeckplatte ④ .

Enlevez la plaque de garniture ④ .

Verwijder de afwerkingsrand ④ .

Clank!

Snapping point

Einschnapppunkt

Position de rupture

Breekpunt

Trim plate ④ mounting

Anbringen der Abdeckplatte ④

Installation de la plaque de garniture ④

Bevestigen van de afwerkingsrand ④

Battery Cable reconnection

Wiederanschließen des Kabels

Rebranchement du câble

Opnieuw aansluiten kabel

Caution

When this unit is installed in dashboard, ensure that there is sufficient air flow around the unit to prevent damage from overheating, do not block any ventilation holes on the unit.

Vorsicht

Bei Einbau des Geräts im Armaturenbrett sollte darauf geachtet werden, dass der

Luftstrom um das Gerät nicht behindert ist, um Beschädigung durch Überhitzen zu verhindern, und die Belüftungsöffnungen des Geräts nicht blockiert sind.

Attention

Lorsque cet appareil est installé dans le tableau de bord, assurez-vous qu'il y a une circulation d'air suffisante autour de l'appareil afin d'éviter tout endommagement provoqué par une surchauffe et qu'aucun trou d'aération de l'appareil n'est obturé.

Let op

Wanneer dit toestel in het dashboard wordt geïnstalleerd, moet u ervoor zorgen dat er voldoende ventilatie is rond het toestel. Om oververhitting te voorkomen mogen de ventilatie-openingen in het toestel niet afgedekt worden.

w

3 Lock release q

Insert the lock cancel plate y until you hear a click.

w

Pull the main unit.

Verriegelungsfreigabe q

Setzen Sie die

Verriegelungsfreigabeplatte y ein, bis Sie ein Klickgeräusch vernehmen können. w

Ziehen Sie an dem Hauptgerät.

Libération du verrouillage q Introduisez la plaque antiblocage y jusqu’à entendre un clic.

w

Dégager l'appareil principal.

Ontgrendeling q Steek de ontgrendelingsplaat y naar binnen tot u een klik hoort.

w Trek het hoofdtoestel naar buiten.

4 Pull out the unit with both hands.

Ziehen Sie das Gerät mit beiden Händen heraus.

Retirez l’appareil à deux mains.

Trek het toestel met beide handen naar buiten.

Wiring/Verdrahtung/Câblage/Bedrading

Preamp Out Connector ( Front )

Vorverstärker-Ausgang (Vorderseite)

Connecteur de sortie de préamplificateur (avant)

Uitgangsaansluiting voorversterker (voor)

Antenna

Antenne

Antenne

Antenne

( L )/( L )/(G)/(L)

ISO Antenna Adapter ( If needed )

ISO-Antennenadapter

(falls erfor derlich)

Adaptateur d'antenne ISO

(si nécessaire)

ISO antenne-adapter (Indien nodig)

( R )/( R )/(D)/( R )

Preamp Out Connector ( Rear )

Vorverstärker-Ausgang (Rückseite)

Connecteur de sortie de préamplificateur (arrière)

Uitgangsaansluiting voorversterker (achter)

Caution

To prevent damage to the unit, do not connect the power connector until the whole wiring is completed.

Vorsicht

Um Beschädigung des Gerätes zu vermeiden, schließen Sie den Versorgungsstecker erst an, nachdem die gesamte Verdrahtung vollständig beendet wurde.

Attention

Ne pas introduire la prise d'alimentation secteur dans l'appareil tant que le câblage n'est pas complètement terminé afin de ne pas risquer d'endommager l'appareil.

Let op

Om schade aan het toestel te voorkomen mag u de stroomstekker pas aansluiten wanneer de bedrading volledig is aangesloten.

1

3

2

Fuse (15 A) Refer fuse replacement to your nearest authorized Panasonic

Service Centre. Do not try fuse replacement by yourself.

Sicherung (15 A) Wenden Sie sich zum Austausch der Sicherung an eine autorisierte

Panasonic-Kundendienststelle in Ihrer Nähe. Versuchen Sie nicht, den Austausch selbst vorzunehmen.

Fusible (15 A) Confier le remplacement de fusible au centre de service de service après-vente Panasonic agréé le plus proche. Ne pas essayer de remplacer le fusible tout(e) seul(e).

Zekering (15 A) Laat het vervangen van de zekering over aan uw dichtstbijzijnde

Panasonic service-centrum. Probeer in geen geval zelf de zekering te vervangen.

ACC

BATTERY 15A

A5

B

A

ISO Connector A

ISO-Stecker A

Connecteur ISO A

ISO aansluiting A

A

C3 : (Brown w/black stripe)/(Braun mit schwarzem Streifen)/

(Brun à rayures noires)/(Bruin met zwarte streep)

External Remote Control Lead

When using a non-Panasonic external remote control, refer to the manufacture for their product before connecting.

Leitungsdraht für externe Fernbedienung

Wenn Sie eine externe Fernbedienung verwenden, die nicht von Panasonic hergestellt wurde, wenden Sie sich vor dem Anschluss an den Hersteller des Produktes.

Fil de la télécommande extérieure

En cas d’utilisation d’une télécommande extérieure non-Panasonic, se référer aux conseils du fabricant concerné pour les connexions électriques.

Externe afstandsbedieningsdraad

Bij gebruik van een externe afstandsbediening die niet van Panasonic is, dient u voor aansluiting de handleiding of de fabrikant van het product in kwestie te raadplegen.

C1 : (Orange)/(Orange)/(Orange)/(Oranje)

External Mute Lead

To the Navi Mute lead of the Panasonic car navigation system or car telephone mute lead.

Externe-Stummschaltungskabel

An das Navigationssystem-Stummschaltungskabel des

Panasonic Navigationssystems oder an das

Autotelefon-Stummschaltungskabel.

Fil de Mise en sourdine extérieure

A raccorder au fil Navi Mute du système de navigation automobile de

Panasonic ou au fil de mise en sourdine du téléphone pour véhicule.

Externe-geluiddempingsdraad

Naar de Navi Mute draad van een Panasonic auto-navigatiesysteem of naar de dempingsdraad voor deautotelefoon.

A7 : (Red)/(Rot)/(Rouge)/(Rood)

Power Lead ( ACC or IGN ) To ACC power, +12 V DC.

Versorgungskabel (ACC oder IGN) An die ACC-Stromklemme, +12 V Gleichspannung.

Fil d’alimentation (ACC ou IGN) A l’alimentation ACC, +12 V CC.

Stroomdraad (ACC of IGN) Naar ACC stroomvoorziening, + 12 V gelijkstroom.

A8 : (Black)/(Schwarz) / (Noir)/(Zwart)

Ground Lead To a clean, bare metallic part of the car chassis.

Massekabel An ein sauberes, metallisches Teil des Fahrzeugchassis.

Fil de mise à la masse A une partie métallique propre découverte du châssis de voiture.

Aarding Naar een schoon, bloot metalen onderdeel van het chassis.

A4 : (Yellow)/(Gelb) / (Jaune) / (Geel)

Battery Lead To the car battery, continuous +12 V DC.

Batteriekabel An die Batterie des Fahrzeuges, kontinuierlich +12 V Gleichspannung.

Fil de batterie A la batterie de voiture, alimentation continue de +12 V CC.

Accudraad Naar de accu van de auto, doorlopende stroomvoorziening + 12 V gelijkstroom.

A5 : (Blue w/white stripe)/(Blau mit weißem Streifen)/(Bleu à rayures blanches)/(Blauw met witte streep)

Motor Antenna Relay Control Lead To Motor Antenna. (Max. 100 mA) (This lead is not intended for use with a switch actuated power antenna)

Amp·Relay Control Power Lead To Panasonic power amplifier. (Max. 100 mA) (synchronized with the power on/off of amplifier)

Steuerkabel für Relais der motorbetriebenen Antenne Zu motorbetriebenen Antenne (Max. 100 mA) (Dieses Kabel dient nicht für die

Verwendung mit einer über einen Schalter aktivierten motorbetriebenen Antenne.)

Stromversorgungskabel für Verstärkerrelaissteuerung an den Panasonic Leistungsverstärker. (Max. 100 mA) (synchronisiert mit dem

Ein/Ausschalten der Stromversorgung des Verstärkers)

Fil de commande de relais d’antenne motorisée A l’antenne motorisée (100 mA maxi.) (Ce fil n’est pas conçu pour l’usage avec l’antenne commandée par interrupteur.)

Fil d'alimentation de commande de relais d'amplificateur à amplificateur de puissance Panasonic. (100 mA maxi.)

(synchronisé à l'application ou la coupure d'alimentation de l'amplificateur)

Stuurdraad relais gemotoriseerde antenne Naar de gemotoriseerde antenne. (Max. 100 mA) (Deze draad is niet bedoeld voor een gemotoriseerde antenne die met een schakelaar wordt ingeschakeld.)

Versterker-relais Stuurstroomdraad naar Panasonic eindversterker. (Max. 100 mA) (gesynchroniseerd met de eindversterker aan/uit)

B7 :

Rear Left + (Green)

Hinten Links + (Grün)

Arrière gauche + (Vert)

Links achter + (Groen)

B5 :

Front Left + (White)

Vorne Links + (Weiß)

Avant gauche + (Blanc)

Links voor + (Wit)

B3 :

Front Right + (Gray)

Vorne Rechts + (Grau)

Avant droit + (Gris)

Rechts voor + (Grijs)

B1 :

Rear Right + (Violet)

Hinten Rechts + (Violett)

Arrière droit + (Violet)

Rechts achter + (Paars)

+

ISO Connector

ISO-Stecker

Connecteur ISO

ISO aansluiting

B

B

B

B

B

-

B8 :

Rear Left – (Green w/black stripe)

Hinten Links – (Grün mit schwarzem Streifen)

Arrière gauche – (Vert à rayures noires)

Links achter – (Groen met zwarte streep)

B6 :

Front Left – (White w/black stripe)

Vorne Links – (Weiß mit schwarzem Streifen)

Avant gauche – (Blanc à rayures noires)

Links voor – (Wit met zwarte streep)

B4 :

Front Right – (Gray w/black stripe)

Vorne Rechts – (Grau mit schwarzem Streifen)

Avant droit – (Gris à rayures noires)

Rechts voor – (Grijs met zwarte streep)

B2 :

Rear Right – (Violet w/black stripe)

Hinten Rechts – (Violett mit schwarzem Streifen)

Arrière droit – (Violet à rayures noires)

Rechts achter – (Paars met zwarte streep)

B7

+

B8

B5

+

B6

B1

+

B2

B3

+

B4

Power connector/Versorgungsstecker/Connecteur d’alimentation/Stroomstekker

Standard ISO/ISO-Standard/Normes ISO/Standaard ISO

A7

IGN or ACC 12 V supply

12 V-Versorgung

(IGN/ACC)

Alimentation 12 V en

IGN ou ACC

IGN of ACC 12 V stroomvoorziening

A4

12 V Batteries (Continuous supply)

12 V-Batterie (Dauerversorgung)

Batterie de 12 V (alimentation continue)

12 V accu (doorlopende stroomvoorziening)

( ❈ )

ACC

Car-side connector

Steckverbinder am Fahrzeug

Connecteur côté voiture

Stekker aan autozijde

(

❈

)

BATTERY 15A

Car Type A/Kraftfahrzeug des Typs A/Type de voiture A/Autotype A

A4

IGN or ACC 12 V supply

12 V-Versorgung

(IGN/ACC)

Alimentation 12 V en

IGN ou ACC

IGN of ACC 12 V stroomvoorziening

A7

12 V Batteries (Continuous supply)

12 V-Batterie (Dauerversorgung)

Batterie de 12 V (alimentation continue)

12 V accu (doorlopende stroomvoorziening)

( )

Car-side connector

Steckverbinder am Fahrzeug

Connecteur côté voiture

Stekker aan autozijde

( )

BATTERY 15A

ACC

Car Type B/Kraftfahrzeug des Typs B/Type de voiture B/Autotype B

A4

No connection

Kein Anschluss

Aucune connexion

Geen aansluiting

A7

12 V Batteries (Continuous supply)

12 V-Batterie (Dauerversorgung)

Batterie de 12 V (alimentation continue)

12 V accu (doorlopende stroomvoorziening)

Car-side connector

Steckverbinder am Fahrzeug

Connecteur côté voiture

Stekker aan autozijde

( )

( )

ACC

BATTERY 15A

Speaker Connection/Anschluss der Lautsprecher/Branchement avec les haut-parleurs/Aansluiten van de luidsprekers

Precautions ( ISO Connector )

●

The pin arrangement of the power connector

conforms to ISO standard.

●

Please check that the pin arrangement of the

connector in your car conforms to ISO standard.

●

For car types A and B, change the wiring of the

red and yellow leads as shown at below.

●

After connection, insulate the portions marked (

❈

)

with insulating tape.

Note: For cars other than types A and B, please consult your local car shop.

Vorsichtsmaßregeln (ISO-Stecker)

●

Die Stiftbelegung des Versorgungssteckers entspricht

dem ISO-Standard.

●

Bitte stellen Sie sicher, dass die Stiftbelegung

des Steckers in Ihrem Fahrzeug dem ISO-Standard

entspricht.

●

Für Fahrzeuge der Typen A und B, ändern Sie die

Verdrahtung der roten und gelben Leiter gemäß Abbildung.

●

Nach dem Anschluss isolieren Sie die mit (

❈

) markierten

Abschnitte mit Isolierband.

Hinweis: Für andere Fahrzeuge als Typ A und B, wenden Sie sich bitte an eine örtliche Pkw-Werkstatt.

Connect as follows.

Nehmen Sie den Anschluss wie folgt vor.

Branchez les haut-parleurs comme suit.

Sluit de luidsprekers als volgt aan.

L

R

Précautions (Connecteur ISO)

● La disposition des broches du connecteur d'alimentation

est conforme à la norme ISO.

● Veuillez vérifier si que la disposition des broches du

connecteur d'alimentation dans votre voiture est conforme

à la norme ISO.

● Pour les types de voiture A et B, changer le câblage des

fils rouge et jaune comme indiqué ci-dessous.

● Après avoir fait les connexions, isoler les sections

marquées ( ❈ ) avec de la bande isolante.

Remarque: Pour les voitures autres que des types A et B, veuillez consulter votre magasin de matériel automobile local.

Voorzorgen (ISO stekker)

●

De pen-configuratie van de stroomstekker voldoet aan de

ISO standaard.

●

Controleer of de pen-configuratie van de stekker in uw

auto eveneens voldoet aan de ISO standaard.

●

Voor auto's van type A en B, dient u de bedrading voor de rode

en gele draden te wijzigen zoals hieronder staat aangegeven.

●

Na het aansluiten dient u de gedeelten die met (

❈

)

gemarkeerd zijn met isolatieband af te plakken.

Opmerking: Voor andere auto's dan die van type A en B dient u uw garage te raadplegen.

Caution

● Do not connect more than one speaker to

one set of speaker leads. (except for connecting to

a tweeter)

Vorsicht

●

Schließen Sie niemals mehr als einen Lautsprecher

an einen Satz Lautsprecherleiter an. (außer bei

Anschluss eines Hochtonlautsprechers)

Attention

● Ne raccorder pas plus d'un haut-parleur à un

ensemble de fils de haut-parleur. (Sauf lors du

raccordement à un tweeter)

Let op

●

Sluit niet meer dan één luidspreker aan op één paar

luidsprekerdraden. (Behalve bij aansluiting op een

tweeter.)

●

Use ungrounded speakers only.

Allowable input : 50 W or more

Impedance : 4 – 8

Ω

●

Distance between speaker and amplifier: 30 cm or more

●

Verwenden Sie nicht geerdete Lautsprecher.

Zulässige Belastbarkeit: 50 W oder mehr

Impedanz : 4 – 8

Ω

●

Entfernung zwischen Lautsprecher und Verstärker: 30 cm oder mehr

●

Utilisez uniquement des haut-parleurs non reliés à la masse.

Puissance d'entrée admissible: 50 W ou davantage

Impédance: 4 – 8

Ω

●

Distance entre le haut-parleur et l'amplificateur: 30 cm ou davantage

●

Gebruik uitsluitend ongeaarde luidsprekers.

Toegestaan ingangsvermogen: 50 W of hoger

Impedantie: 4 – 8

Ω

●

Afstand tussen luidspreker en versterker: 30 cm of meer

●

Do not use a 3-wire type speaker system

having a common earth lead.

●

Verwenden Sie niemals Lautsprechersysteme mit

Dreierverkabelung, die einen gemeinsamen

Erdungsleiter aufweist.

●

Ne pas utiliser pas de système de haut-parleur

de type à 3 fils ayant un fil de mise à la masse

commun.

●

Gebruik geen luidsprekersysteem met drie

draden en een gedeelde aarddraad.
