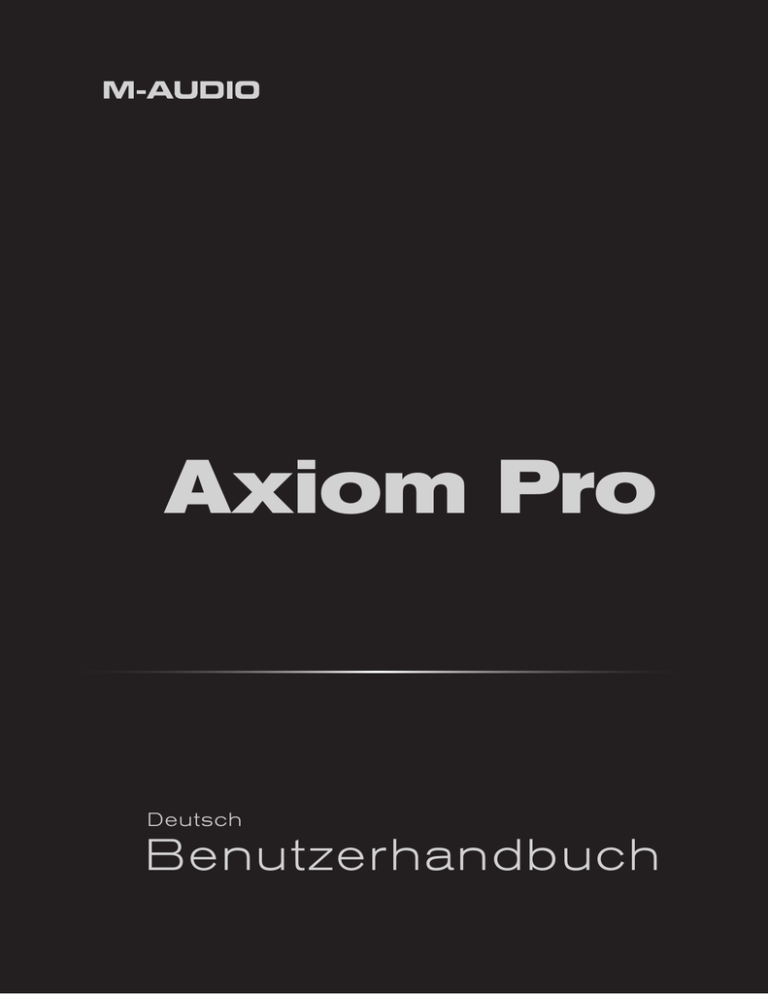

Axiom Pro

Deutsch

Benutzerhandbuch

Axiom Pro Benutzerhandbuch

|

2

Schnellanleitung

4

Einführung

6

Lieferumfang

7

Produkteigenschaften und technische Daten

8

Mindestsystemanforderungen

9

Treiberinstallation

10

Windows XP/Vista 10

Mac OS X 10

Windows XP, Vista und Mac OS X 10 4 (Tiger) 11

Anschluss-Schema

12

Hosted-Modus 12

Standalone-Modus 13

Regler und Anschlüsse

14

Bedienelemente der Oberseite 14

Bedienelemente der Rückseite 16

Verwendung Ihres Axiom Pro

17

Übersicht und Normalbetrieb 17

Funktionstasten und Soft-Keys 18

F-Keys 20

Axiom Pro-Patches speichern und laden 20

Einsatz von Axiom Pro mit einem Computer 22

Edit-Modus (Hauptmenü) 25

Edit Mode > Global 26

Edit-Modus > Control 30

Edit-Modus > Group (Pad) 35

Edit-Modus > Group (Encoder) 39

Edit-Modus > Group (Slider) 41

Edit-Modus > Group (Numerical Keypad) 43

Edit-Modus > Zones 44

Edit-Modus > Zones > Data 45

Edit Mode > MIDI 47

Axiom Pro Benutzerhandbuch

|

3

Fehlerbehebung

50

Anhänge

52

Anhang A: Axiom Pro Patch-Werkseinstellungen 52

Anhang B: Keyboard-Velocity -Kurven 57

Anhang C: Drum Pad-Velocity -Kurven 60

Anhang D: MIDI-Implementationstabelle 63

Anhang E: Nützliche MIDI-Tabellen 64

Anhang F: General-MIDI-Continuos Controllernummern (MIDI-CCs) 67

Anhang G: Hexadezimalumrechnung 68

Produktgarantie

69

Garantiebedingungen 69

Registrierkarte 69

Axiom Pro Benutzerhandbuch

|

4

Schnellanleitung

Dieses Kapitel bietet schnelle Starthilfe für spezifische Axiom Pro-bezogene Aufgaben Die Aufgaben sind logisch gegliedert und sind mit den entsprechenden Seiten (und Parametern) des Kapitels “Edit-Modus” in diesem Handbuch verknüpft

So verwenden Sie diese Schnellanleitung:

1 Finden Sie die gesuchte Aufgabe in der linken Spalte

2 Für die gewünschte Aufgabe drücken Sie die in der mittleren Spalte aufgeführten Axiom Pro-Buttons

3 Schlagen Sie dann die Seite mit dem Parameter auf, die in der rechten Spalte aufgeführt ist

Beachten Sie, dass im Kapitel “Edit-Modus” dieses Benutzerhandbuchs die einzelnen Parameter und Einstellungen nach Menüs aufgeführt sind und die internen Funktionen von Axiom Pro detailliert beschrieben werden Eine komplette Beschreibung der

Funktionen finden Sie im Kapitel “Edit-Modus” in diesem Benutzerhandbuch

TIPP:

Eine Erklärung, wie Sie die Menüs im Edit-Modus verwenden und Einstellungen vornehmen, finden Sie im Hinweis über die

Benutzung des Edit-Modus auf Seite 23

“Globale” Optionen:

Global MIDI-Kanal einstellen:

Oktavbereich des Keyboards verändern:

Keyboard transponieren:

Anschlagdynamik des Keyboards einstellen:

MIDI-Loslassgeschwindigkeit aktivieren / deaktivieren:

Farben des Displays umkehren:

Drücken Sie auf Axiom Pro:

“Edit”

“1” (Global)

“Edit”

“1” (Global)

“Edit”

“1” (Global)

“Edit”

“1” (Global)

“Edit”

“1” (Global)

“Edit”

Program Change- und Bank Change-Befehle:

Program Change-MIDI-Befehl senden:

Bank LSB-MIDI-Befehl senden:

Bank MSB-MIDI-Befehl senden:

Drücken Sie auf Axiom Pro:

“Edit”

“1” (Global)

“Edit”

“1” (Global)

“Edit”

“1” (Global)

Konfiguration einzelner Regler (Buttons, Drehregler, Slider, usw.):

Daten-Buttons zuweisen:

Regler umbenennen:

Befehlstyp einem Regler zuordnen:

Einen MIDI-Kanal einem bestimmten Regler zuweisen:

Parameter in Dezimal- oder Hexadezimalwerten anzeigen:

Drücken Sie auf Axiom Pro:

“Edit”

“1” (Global)

“Edit”

“2” (Global)

“Edit”

“2” (Global)

“Edit”

“2” (Global)

“Edit”

“2” (Global)

… und gehen Sie auf Seite

Parameter “Channel” auf S 25

Parameter “Octave” auf S 25

Parameter “Transp ” auf S 25

Parameter “VelCurve” auf S 25

Parameter “VelCurve” auf S 27

Parameter “Inverse” auf S 24

… und gehen Sie auf Seite

Parameter “Program” auf S 28

Parameter “BankLSB” auf S 28

Parameter “BankMSB” auf S 28

… und gehen Sie auf Seite

Parameter “Data” auf S 27

Parameter “Name” auf S 29

Parameter “Type” auf S 30

Parameter “Channel” auf S 31

Parameter “Entry” auf S 32

Axiom Pro Benutzerhandbuch

|

5

Gruppierte Regler

Gruppe der Drumpads benennen:

Gruppe der Drehregler benennen:

Gruppe der Slider benennen:

Gruppe der Nummerntasten benennen:

MIDI-Kanal für die Drumpad-Gruppe auswählen:

MIDI-Kanal für die Drehregler-Gruppe auswählen:

MIDI-Kanal für die Slider-Gruppe auswählen:

MIDI-Kanal für die Nummerntasten-Gruppe auswählen:

Anschlagdynamik der Drumpads sperren:

Anschlagdynamik der Drumpads einstellen:

Eins der Drumpad-Profile benennen:

Empfindlichkeit der Drehregler einstellen:

Eins der Drehregler-Profile benennen:

“Drawbar”-Modus für Slider-Gruppe umschalten:

“Null”-Modus für Slider-Gruppe umschalten:

Drücken Sie auf Axiom Pro: … und gehen Sie auf Seite

“Edit”

“3” (Group)

“P” (slider button)

Parameter “Name” auf S 34

“Edit”

“3” (Group)

“E” (slider button) Parameter “Name” auf S 38

“Edit”

“3” (Group)

“S” (slider button)

Parameter “Name” auf S 40

“Edit”

“3” (Group)

“N” (slider button) Parameter “Name” auf S 42

“Edit”

“3” (Group)

“P” (slider button) Parameter “Channel” auf S 34

“Edit”

“3” (Group)

“E” (slider button)

Parameter “Channel” auf S 39

“Edit”

“3” (Group)

“S” (slider button) Parameter “Channel” auf S 40

“Edit”

“3” (Group)

“N” (slider button) Parameter “Channel” auf S 42

“Edit”

“3” (Group)

“P” (slider button) Parameter “Vel Lock” auf S 35

“Edit”

“3” (Group)

“P” (slider button) Parameter “Curve” auf S 35

“Edit”

“3” (Group)

“P” (slider button)

Parameter “1-4” auf S 37

“Edit”

“3” (Group)

“E” (slider button) Parameter “Accel Max” auf S 39

“Edit”

“3” (Group)

“E” (slider button)

Parameter “1-4” auf S 39

“Edit”

“3” (Group)

“S” (slider button) Parameter “Drawbar” auf S 41

“Edit”

“3” (Group)

“S” (slider button) Parameter “NullMode” auf S 41

Zonen:

Zonenbereich einstellen:

Eine Zone aktivieren / deaktivieren:

Einen MIDI-Ausgangskanal einer bestimmten Zone bestimmen:

Den Oktav-Shift-Bereich einer bestimmten Zone bestimmen:

Transposition einer bestimmten Zone bestimmen:

Den MIDI-Ausgang einer bestimmten Zone bestimmen:

Program Change-Befehl für eine bestimmte Zone senden:

Bank LSB Change-Befehl für eine bestimmte Zone senden:

Bank MSB Change-Befehl für eine bestimmte Zone senden:

SysEx (System Exclusive) -Befehle:

MIDI-Ausgang für SysEx-Befehle auswählen:

“Device ID” SysEx-Code auswählen:

“Patch ID” SysEx-Code bei Patch-Wechsel ausgeben / nicht ausgeben:

Datenquelle für den MIDI-Ausgang auf der Rückseite von Axiom Pro auswählen:

Kompletten SysEx-Dump des Axiom Pro-Speichers ausführen:

SysEx-Dump eines bestimmten Patches ausführen:

Einen “Snapshot” aller aktuellen Regler (Drehregler, Slider, usw ) senden:

Einen “Panic”-Befehl (Alle Noten aus) senden:

Drücken Sie auf Axiom Pro:

“Edit”

“4” (Zone)

“Edit”

“4” (Zone)

“Edit”

“4” (Zone)

Soft-Key 4 (Data)

“Edit”

“4” (Zone)

Soft-Key 4 (Data)

“Edit”

“4” (Zone)

Soft-Key 4 (Data)

“Edit”

“4” (Zone)

Soft-Key 4 (Data)

“Edit”

“4” (Zone)

Soft-Key 4 (Data)

“Edit”

“4” (Zone)

Soft-Key 4 (Data)

“Edit”

“4” (Zone)

Soft-Key 4 (Data)

… und gehen Sie auf Seite

Siehe S 43

Siehe S 43

Parameter “Channel” auf S 44

Parameter “Octave” auf S 44

Parameter “Transp ” auf S 44

Parameter “MIDI Port” auf S 45

Parameter “Program” auf S 45

Parameter “BankLSB” auf S 45

Parameter “BankMSB” auf S 45

Drücken Sie auf Axiom Pro:

“Edit”

“5” (MIDI)

“Edit”

“5” (MIDI)

“Edit”

“5” (MIDI)

“Edit”

“5” (MIDI)

“Edit”

“5” (MIDI)

“Edit”

“5” (MIDI)

“Edit”

“5” (MIDI)

“Edit”

“5” (MIDI)

… und gehen Sie auf Seite

Parameter “SysEx” auf S 46

Parameter “DevID” auf S 46

Parameter “PatchID” auf S 47

Parameter “MIDI Out” auf S 47

Parameter “Send All” auf S 47

Parameter “Send Patch” auf S 48

Parameter “Snapshot” auf S 48

Parameter “Panic” auf S 48

Axiom Pro Benutzerhandbuch

|

6

1

Einführung

Vielen Dank, dass Sie sich für den Axiom Pro-MIDI-Controller von M-Audio entschieden haben Die Axiom Pro-Premium-Keyboards wurden entwickelt, um höchsten Ansprüchen zu genügen und können eingesetzt werden, um Ihre MIDI-Hardware und -Software zu steuern

Axiom Pro 25, 49 und 61 sind Controller-Keyboards mit jeweils 25, 49 und 61 halbgewichteten Tasten Die Keyboards verfügen

über acht druckempfindliche Drumpads, acht Endlos-Drehregler, sechs Transport-Buttons, Aftertouch und ein hochauflösendes

Flüssigkristall-Display (LCD) für eine einfache Programmierung Die Axiom-Versionen mit 49 bzw 61 Tasten sind zudem mit neun

Schiebereglern und einem nummerischen Tastenblock ausgestattet, die eine noch einfachere Steuerung Ihrer Hardware-Synthesizer und/oder Software-Anwendungen erlauben Fast alle Buttons, Drehregler, Slider, Pads und Räder der Keyboards der Axiom-Reihe sind individuell nach Ihren Bedürfnissen programmierbar

Eine weitere wichtige Neuerung der Axiom Pro-Controller ist die Unterstützung von M-Audios HyperControlTM-System HyperControl ermöglicht den gegenseitigen Datenaustausch zwischen Axiom Pro und Ihrer Software und sorgt so dafür, dass beide Seiten ständig synchron laufen Außerdem können Sie mit HyperControl eine Vielzahl von Anwendungen (z B Pro Tools, Reason, Cubase und Logic Pro) direkt steuern und Regler und Buttons automatisch für Ihre Software konfigurieren Dieses System wird im Kapitel

“HyperControl-Modus” dieses Handbuchs sowie in den HyperControl-Anleitungen der einzelnen unterstützten Anwendungen beschrieben (die Sie sich von www m-audio com herunterladen können)

Beachten Sie bitte, dass Ihr Axiom Pro-Controller eine ganze Reihe besondere Funktionen besitzt, die sich in anderen Keyboards

üblicherweise nicht finden Auch wenn Sie bereits mit MIDI-Controller-Keyboards vertraut sind, lesen Sie dieses Benutzerhandbuch bitte aufmerksam durch

Unterschiede zwischen Axiom Pro 25/49/61:

Die 25-, 49- und 61-Tasten-Versionen von Axiom Pro sind identisch bis auf die Tatsache, dass das 25-Tasten-Keyboard weder

Slider, Slider-Buttons, Funktionstasten F5-F7 noch einen Ziffernblock besitzt Aufgrund seiner geringeren Größe muss der

25-Tasten-Controller ohne diese Funktionen auskommen In diesem Handbuch werden auch auf diese Slider und Buttons beschrieben, mit denen Axiom Pro 25 nicht ausgestattet ist

Axiom Pro Benutzerhandbuch

Lieferumfang

• Axiom Pro-Keyboard

• Gedruckte Quickstart-Anleitung

• Axiom Pro-Installations-CD

• CD mit Software-Paket

• USB-Kabel

|

7

2

Axiom Pro Benutzerhandbuch

|

8

3

Produkteigenschaften und technische Daten

• 25, 49 bzw. 61 halbgewichtete Tasten mit Aftertouch und variabler Anschlagdynamik.

• Acht programmierbare, nicht einrastende “Endlos”-Drehregler mit variablen Beschleunigungskurven. Diese Regler können für die Verwendung für je eine von sieben beliebten Steigerungs- bzw Absenkungsmethoden programmiert werden, um so die

Kompatibilität mit nahezu allen Anwendungen zu gewährleisten, die “Endlos”-Drehregler unterstützen Diese Regler können ebenso als Standard-MIDI-Regler mit einem Bereich zwischen 0 und 127 eingesetzt werden

• Acht Velocity- oder druckempfindliche Triggerpads, die für das Senden von MIDI-Noten, Continuous Controller (CC)- und anderen Befehlen programmiert werden können Zudem verfügen diese Pads über diverse auswählbare Velocity-Response-

Kurven

• Sechs Transport-Buttons

• Neun 40 mm-Schieberegler

• 128x64 Flüssigkristall-Display (LCD)

• 50 Speicherplätze zum Ablegen eigener Patches

• Schnelles Abrufen von vier “Profilen” (Regler- und Padstellung), über die Sie schnell auf 32 Regler und 32 Pads zugreifen können

• HyperControl-Modus für die Kommunikation in beide Richtungen, für synchronisierte Steuerung der wichtigsten DAW-

Anwendungen, virtuellen Instrumenten und Plug-ins

• Erweiterte Steuerung Ihrer Anwendungen durch das Senden von ASCII-Tastatur-Befehlen

• Anschlüsse für Sustain- und Expressionspedal

• Vier frei konfigurierbare Keyboard-Zonen

• MIDI-Eingänge und -Ausgänge auf der Rückseite für den Anschluss Ihrer MIDI-Geräte

• USB 2.0-kompatibel (abwärts kompatibel mit USB 1.1 und USB 1.0)

• Stromversorgung über USB oder Netzteil

Axiom Pro Benutzerhandbuch

|

9

4

Mindestsystemanforderungen

Die Mindestsystemanforderungen finden Sie auf der Packung des Axiom Pro sowie auf der M-Audio-Website

Wichtiger Hinweis zu Betriebssystem-Aktualisierungen:

Besuchen Sie bitte die M-Audio-Treiber-Webseite http://www m-audio com/drivers um ggf den aktuellsten Treiber herunterzuladen, bevor Sie Ihr Betriebssystem aktualisieren

Bevor neue M-Audio-Treiber auf den Markt kommen, werden sie unter den aktuell verfügbaren Betriebssystemversionen ausgiebig getestet Wenn Apple oder Microsoft Updates für ihre Betriebssysteme herausgeben, müssen sämtliche M-Audio-

Gerätetreiber getestet und ggf aktualisiert werden, um ihre einwandfreie Funktionalität zu gewährleisten

M-Audio empfiehlt daher, das Betriebssystem erst dann zu aktualisieren, wenn ein entsprechender Treiber dafür auf der

M-Audio-Website verfügbar ist

Axiom Pro Benutzerhandbuch

|

10

5

Treiberinstallation

Windows XP/Vista:

Axiom Pro ist ein class-kompatibles Gerät, dessen Grundfunktionen unter Windows XP und Vista ohne Treiberinstallation genutzt werden können Sie können Axiom Pro also einfach an Ihren Computer anschließen, PC und den Controller einschalten und sofort loslegen

Allerdings empfiehlt M-Audio dringend, dass Windows-Nutzer die Axiom Pro-Treiber auf der mitgelieferten CD installieren oder

(falls Sie über einen Internetanschluss verfügen) sich die neuesten Treiber von der M-Audio-Webseite herunterladen Diese

Treiber erweitern die Funktionalität und geben Ihnen die Möglichkeit:

1 Axiom Pro mit mehreren Anwendungen gleichzeitig einsetzen

2 Lange System Exclusive (SysEx)-Befehle zu senden

3 Gleichzeitig weitere class-kompatible USB-Audiogeräte einzusetzen

Die Installation wird in der gedruckten Axiom Pro-Quickstart-Anleitung beschrieben.

Mac OS X:

Die in Mac OS X integrierten class-kompatiblen Treiber unterstützen sämtliche Funktionen von Axiom Pro Das bedeutet, dass für Mac OS X keine weiteren M-Audio-Treiber notwendig (oder verfügbar) sind Schließen Sie das Controller-Keyboard mit dem mitgelieferten USB-Kabel einfach an den Computer an, konfigurieren Sie Ihre Audio-Software (wie in der gedruckten Quickstart-

Anleitung beschrieben) und legen Sie los

Axiom Pro Benutzerhandbuch

|

11

Windows XP, Vista und Mac OS X 10.4 (Tiger):

Wenn Sie Axiom Pro als class-kompatibles Gerät (ohne M-Audio-Treiber) unter Windows XP/Vista oder

Mac OS 10.4 (Tiger) verwenden, werden die Axiom Pro-MIDI-Anschlüsse nicht mit ihren richtigen Namen angezeigt.

Windows XP/Vista:

Bitte folgen Sie der Treiber-Installationsanleitung in der gedruckten Quickstart-Anleitung.

Mac OS X 10.4 (Tiger):

Für den Mac stehen keine Treiber zur Verfügung, da der class-kompatible Treiber in Mac OS X bereits sämtliche Funktionen von Axiom Pro unterstützt. Für mehr Informationen zur Umbenennung von Ports siehe die Tabelle unten.

Axiom Pro class-kompatible Port-Namen nach Betriebssystem

Macintosh

Axiom Pro MIDI Eingänge

Axiom Pro 61

1

USB A In

Axiom Pro 61

1

HyperControl In

Axiom Pro 61

1

MIDI In

Axiom Pro 61

1

USB B In

Axiom Pro MIDI Ausgänge

Axiom Pro 61

1

MIDI Out

Axiom Pro 61

1

HyperControl Out

Mac OS X 10.4 MIDI Eingänge

Axiom Pro 61 Port 1

Axiom Pro 61 Port 2

Axiom Pro 61 Port 3

Axiom Pro 61 Port 4

Mac OS X 10.4 MIDI Ausgänge

Axiom Pro 61 Port 1

Axiom Pro 61 Port 2

Mac OS X 10.5 MIDI Eingänge

Axiom Pro 61 USB A In

Axiom Pro 61 HyperControl In

Axiom Pro 61 MIDI In

Axiom Pro 61 USB B In

Mac OS X 10.5 MIDI Ausgänge

Axiom Pro 61 MIDI Out

Axiom Pro 61 HyperControl Out

Windows

Axiom Pro MIDI Eingänge

Axiom Pro 61

1

USB A In

Axiom Pro 61

1

HyperControl In

Axiom Pro 61 1 MIDI In

Axiom Pro 61

1

USB B In

Axiom Pro MIDI Ausgänge

Axiom Pro 61

1

MIDI Out

Axiom Pro 61 1 HyperControl Out

Windows XP MIDI Eingänge

USB Audiogerät

USB Audiogerät [2]

USB Audiogerät [3]

USB Audiogerät [4]

Windows XP MIDI Ausgänge

USB Audiogerät

USB Audiogerät [2]

Windows Vista MIDI Eingänge

Axiom Pro 61

MIDIIN2 Axiom Pro 61

MIDIIN3 Axiom Pro 61

MIDIIN4 Axiom Pro 61

Windows Vista MIDI Ausgänge

Axiom Pro 61

MIDIOUT2 Axiom Pro 61

1

Die Namen dieser MIDI-Ports weisen die Anzahl der Tasten Ihres Axiom Pro-Modells auf: 25, 49 oder 61.

Axiom Pro Benutzerhandbuch

Anschluss-Schema

Hosted-Modus:

Halte- oder

Expres-sionspedale

Synthesizer,

Sound-modul, usw

|

12

6

Axiom Pro

Einsatz von Axiom Pro mit einem Computer:

• Schließen Sie Axiom Pro mit dem mitgelieferten USB-Kabel an Ihren Computer an.

• An die “Sustain”- und “Expr”-Eingänge an der Rückseite des Keyboards können Sie ein Sustain- bzw. Expressionspedal anschließen

• Wenn Sie Axiom Pro an ein MIDI-fähiges Gerät (z. B. einen Synthesizer oder Soundmodul) anschließen möchten, verbinden Sie den MIDI-Ausgang mit dem MIDI-Eingang des Geräts und den MIDI-Eingang von Axiom Pro mit dem MIDI-

Ausgang des externen Geräts

Axiom Pro Benutzerhandbuch

Standalone-Modus:

MIDI

Halte- oder

Expres-sionspedale

Synthesizer,

Sound-modul, usw

9V DC, 500mA

9V DC, 500mA

|

13

Axiom Pro

Einsatz von Axiom Pro ohne Computer:

• Schließen Sie ein Netzteil (9V DC, 500mA) an die Netzbuchse an der Rückseite des Keyboards an. Dieses Netzteil ist optional und im M-Audio Webstore (store m-audio com) erhältlich Sie können stattdessen aber auch ein USB-Netzteil an den USB-Port anschließen

• An die “Sustain”- und “Expr”-Eingänge an der Rückseite des Keyboards können Sie ein Sustain- bzw. Expressionspedal anschließen

• Schließen Sie den MIDI-Ausgang Ihres Axiom Pro an den MIDI-Eingang Ihres Soundmoduls, Synthesizers oder eines anderen MIDI-fähigen Geräts an

Axiom Pro Benutzerhandbuch

|

14

7

Regler und Anschlüsse

Bedienelemente der Oberseite

1 2

8

3 4 6

9

10

11

12

7 5

1.

LC-Display: Dieses 128x64-Pixel-Display zeigt Ihnen den aktuellen Status des Axiom Pro-Controllers an Die

Anzeige ändert sich je nach ausgewähltem Modus Im Kapitel “Edit-Modus” in diesem Benutzerhandbuch werden die unterschiedlichen Menüs und Seiten von Axiom Pro detailliert beschrieben

2.

Schieberegler (Slider): Die Axiom Pro 49/61-Controller verfügen über neun zuweisbare Slider für die Echtzeitsteuerung

Ihrer MIDI-Hard- und Software über MIDI-Befehle Jeder Slider ist zuweisbar und kann für das Senden von unterschiedlichen Kontrolldaten, z B MIDI Continuous Controller-Daten konfiguriert werden In den Kapiteln “Edit-

Modus > Control” und “Edit-Modus > Group (Slider)” in diesem Handbuch wird beschrieben, wie Sie die Slider hierfür programmieren

3.

Drehregler: Ähnlich wie die Slider können Sie auch über die Drehregler verschiedene MIDI-Befehle senden, um Ihre

MIDI-fähige Hardware und/oder Software zu steuern In den Kapiteln “Edit-Modus > Control” und “Edit-Modus > Group

(Encoder)” in diesem Handbuch wird beschrieben, wie Sie die Drehregler hierfür programmieren

4.

Transport-Buttons: Mit diesen Buttons lässt sich Ihre DAW-Anwendung oder Ihr Hardware-Sequenzer über ASCII-

Tastenbefehle und MIDI-Machine Control (MMC)-Befehle steuern Diese Buttons sind zuweisbar und können für das

Senden von unterschiedlichen Befehlen konfiguriert werden Im Kapitel “Edit-Modus > Control” in diesem Handbuch wird beschrieben, wie Sie die Transport-Buttons programmieren

5.

Slider-Buttons: Diese leuchtenden Buttons können zur Steuerung Ihrer MIDI-Hardware und virtuellen Instrumente über diverse MIDI-Befehle steuern In den Kapiteln “Edit-Modus > Control” und “Edit-Modus > Group (Slider)” in diesem

Handbuch wird beschrieben, wie Sie diese Buttons programmieren

Sie können sie auch für das Senden von ASCII-Keystrokes wie von einer Tastatur programmieren Diese ASCII-Keystrokes können den Tastenkombinationen Ihrer Audioanwendung entsprechen, sodass Sie verschiedene Funktionen der Software direkt von Axiom Pro ausführen können (ohne auf die Computertastatur zurückgreifen zu müssen)

Axiom Pro Benutzerhandbuch

|

15

6.

Triggerpads: Diese acht anschlagdynamischen Pads übertragen Informationen zu MIDI-Noten und Anschlagdynamik

Die Pads können als Drumpads eingesetzt werden, Samples triggern oder wie die Tasten von Axiom Pro zum Spielen von

Noten verwendet werden

Außerdem können Sie die Pads auch druckempfindlich konfigurieren Druckempfindliche Pads übermitteln MIDI CC-Daten je nachdem, wie fest sie gedrückt werden, entsprechend der Aftertouch-Funktion des Keyboards

Zu guter Letzt können Sie die Pads auch für das Senden von ASCII-Keystrokes wie eine Computer-Tastatur programmieren

Diese ASCII-Keystrokes können den Tastenkombinationen Ihrer Audioanwendung entsprechen, sodass Sie verschiedene

Funktionen der Software direkt von Axiom Pro ausführen können (ohne auf die Computertastatur zurückgreifen zu müssen)

In den Kapiteln “Edit-Modus > Control” und “Edit-Modus > Group (Pads)” in diesem Handbuch wird beschrieben, wie Sie die Pads programmieren

HINWEIS:

Jeder Pad kann für das Senden von MIDI-Notendaten oder MIDI CC-Daten programmiert werden. Ein

Pad kann nicht beide Datentypen gleichzeitig senden.

7.

Funktionstasten: Über diese Tasten steuern Sie weitere Funktionen und Menüseiten des Keyboards an Eine detaillierte

Beschreibung dieser Tasten finden Sie im Kapitel “Funktionstasten, F-Keys und Display” in diesem Handbuch

8.

Ziffernblock: Im Performance-Modus können die Tasten des Ziffernblocks für das Senden von MIDI-Befehlen und

ASCII-Keystrokes verwendet werden Die ASCII-Keystrokes können den Tastenkombinationen Ihrer Audioanwendung entsprechen, sodass Sie verschiedene Funktionen der Software direkt von Axiom Pro ausführen können (ohne auf die

Computertastatur zurückgreifen zu müssen)

Im Edit-Modus können Sie über die Tasten des Ziffernblocks Zahlenwerte in Axiom Pro 49/61 eingeben

Beim Axiom Pro 25 können die Werte über die schwarzen Tasten (von links nach rechts von 0 - 9) eingegeben werden

In den Kapiteln “Edit-Modus > Control” und “Edit-Modus > Group (Numerical Keypad)” in diesem Handbuch wird beschrieben, wie Sie diese Pads programmieren

9.

Data-Buttons: Diese Buttons haben zwei Funktionen: Octave-Shift oder benutzerdefiniert, wobei Sie ihnen eine Funktion

Ihrer Wahl zuteilen können Standardmäßig steuern Sie mit diesen Buttons den Oktavbereich des Keyboards Mit dem rechten Data-Button verschieben Sie den Oktavbereich des Keyboards nach “oben”, mit dem linken nach “unten” Drücken

Sie beide Buttons gleichzeitig, um die benutzerdefinierte Funktion zu aktivieren

Siehe den “Data”-Parameter im Kapitel “Edit-Modus > Global” in diesem Handbuch, um diese Buttons zu programmieren

10.

Pitch-Bend-Rad: Mit diesem Rad können Sie Ihr Spiel äußerst expressiv gestalten, indem Sie die Tonhöhe einzelner

Noten verändern Drehen Sie das Rad nach oben, um den Ton anzuheben, drehen Sie es nach unten, um ihn zu senken

Die maximale Veränderung der Tonhöhe stellen Sie an Ihrem Hard- oder Software-Synthesizer ein, nicht am Pitch-Bend-Rad oder im Axiom Pro-Keyboard In der Regel verändert der Regler die Tonhöhe um eine halbe Note oder eine ganze Oktave

Das Rad ist federgetrieben und begibt sich selbsttätig zurück in die Mittelstellung, wenn Sie es loslassen

11.

Modulationsrad: Über dieses Rad können Sie Ihrem Spiel Expressivität hinzufügen, indem bestimmte Effekte verstärkt bzw verändert werden Standardmäßig ist dem Modulationsrad der Vibrato- (Intonation), bzw Tremolo-Effekt (Lautstärke) zugewiesen, in der Regel können über das Control Panel des Instruments aber auch andere Effekte ausgewählt werden

Das MIDI-Datenspektrum des Modulationsrads reicht von 0 bis 127, wobei 0 die nicht veränderte Note bedeutet Genau wie beim Pitch-Bend-Rad stellen Sie die Stärke des Effekts an Ihrem Instrument, nicht am Axiom Pro-Keyboard ein

12.

Keyboard: Das Axiom Pro-Keyboard 25, 49 und 61verfügt über zwei, vier bzw fünf Oktaven Alle Axiom Pro-Keyboards sind mit anschlagdynamischen Tasten mit Aftertouch ausgestattet

Axiom Pro Benutzerhandbuch

Bedienelemente der Rückseite

13 14 15 16

|

16

17 18 19

20

13.

Expressionspedal-Eingang (Expr): Hier können Sie Ihr Expressionspedal (6,3-mm-Klinke) anschließen

14.

Sustain-Pedal-Eingang: Hier können Sie Ihr Sustainpedal (6,3-mm-Klinke) anschließen Das Axiom Pro-Keyboard unterstützt sämtliche Pedalpolaritäten und erkennt die Ausrichtung des Pedals unmittelbar nach dem Einschalten des

Geräts

15.

MIDI-Ausgang: Standard-5 Pin-MIDI-Buchse, über die MIDI-Daten an ein externes MIDI-kompatibles Gerät (Synthesizer,

Soundmodul, Drumcomputer, o Ä ) gesendet werden können

16.

MIDI-Eingang: Standard-5 Pin-MIDI-Buchse, über die MIDI-Daten von einem externen MIDI-kompatiblen Gerät

(Synthesizer, Drumcomputer, o Ä ) empfangen werden können

17.

USB-Port: Über den USB-Port findet der Datenaustausch zwischen Axiom Pro und Ihrem Computer statt Schließen Sie hier ein USB-Kabel an und verbinden Sie es mit einem freien USB-Port an Ihrem Computer

HINWEIS:

Wenn Sie das USB-Kabel anschließen, wird das Keyboard vom Computer mit Strom versorgt, sodass kein Netzteil benötigt wird. Beachten Sie bitte, dass die Stromversorgung über USB-Hubs (insbesondere Hubs ohne eigene Stromversorgung) unter Umständen nicht ausreicht und deshalb ihre Verwendung mit M-Audio-Produkten generell nicht empfohlen ist.

18.

Netzanschluss: Schließen Sie hier das optionale 9V / 500A-Gleichstromnetzteil an Beachten Sie, dass kein Netzteil benötigt wird, wenn Sie Axiom Pro über USB an Ihren Computer anschließen

19.

Power-Schalter: Hier schalten Sie den Controller ein und aus

20.

Kensington-Lock

®

: Hier können Sie ein Standard-Notebook-Sicherheitsschloss anbringen, um Ihr Axiom Pro vor Diebstahl zu schützen

Axiom Pro Benutzerhandbuch

|

17

8

Verwendung Ihres Axiom Pro

Axiom Pro kann in zwei Modi betrieben werden: Performance-Modus und Edit-Modus Das Keyboard befindet sich in der Regel im

Performance-Modus, in dem Sie Ihre Synthesizer spielen und Ihre Audio-Software steuern können Dieses Kapitel behandelt die

Funktionsweise des Keyboards im Performance-Modus Die Funktionen des Keyboards im Edit-Modus sind im Kapitel “Edit-Modus” dieses Handbuchs beschrieben

Übersicht und Normalbetrieb:

Die LCD-Anzeige

Im Performance-Modus werden im Display (s u ) die wichtigsten Funktionsdaten des Keyboards angezeigt Die Anzeige kann sich leicht unterscheiden, je nachdem, welcher Regler (Drehregler, Slider, Pad, usw ) zuletzt bewegt wurde, das Grundlayout ist jedoch immer dasselbe

Links oben wird das geladene Axiom

Pro-Patch angezeigt

Rechts oben wird die aktive

Reglergruppe angezeigt

Falls die “Hold”-Option aktiviert wurde, erscheint zusätzlich ein Schloss-

Symbol Weitere Informationen über diese Funktion finden Sie im Kapitel

“Funktionstasten und Display” in diesem Handbuch

In der Mitte des Displays wird ein visuelles Abbild der aktiven

Regler dargestellt (Drehregler,

Slider, Drumpads, usw ) Der aktive (zuletzt bewegte) Regler ist hervorgehoben und sein

Name erscheint unter der

Darstellung des Reglers

Der Ausgabewert des aktiven

Reglers wird in großen Ziffern rechts im Display angezeigt

Die Drehregler und Drumpads können bis zu vier “Profile” aufweisen Werden

Drehregler und Pads angezeigt, werden ihre Profile im unteren Bereich des

Displays ebenfalls angezeigt Das aktive Profil ist hervorgehoben Wählen Sie mit den Soft-Buttons 1-4 die Gruppe aus, die Sie steuern möchten

Axiom Pro Benutzerhandbuch

|

18

Funktionstasten und Soft-Keys

Die Funktionstasten und Soft-Keys von Axiom Pro befinden sich direkt unter dem Display Über diese Buttons rufen Sie diverse wichtige Funktionen des Keyboards auf (Laden und Speichern von Patches, Aktivierung des Edit-Modus, usw ) und Navigieren durch die im Display angezeigten Menüs

Während die 25-, 49- und 61-Tasten-Versionen von Axiom Pro praktisch dieselben Funktionen enthalten, sind Funktionstasten und

Soft-Keys beim Axiom Pro 25 aufgrund seiner geringeren Größe unterschiedlich angeordnet

Axiom Pro 49/61:

Axiom Pro 25:

F 1-4

Mode

Diese Buttons haben folgenden Funktionen:

Load

Save

Soft-Keys 1-4

Edit

Zone/Grp

Wenn Sie diesen Button drücken, öffnet sich ein Dialogfenster aus dem Sie ein gespeichertes

Axiom Pro-Patch laden können Nähere Informationen hierzu finden Sie weiter unten

Wenn Sie diesen Button drücken, öffnet sich ein Dialogfenster in dem Sie die aktuellen

Einstellungen von Axiom Pro abspeichern können Nähere Informationen hierzu finden Sie weiter unten

Mit diesen Tasten können Sie verschiedene Optionen auswählen, die am unteren Rand des Displays angezeigt sind Diese Optionen sind von Seite zu Seite unterschiedlich In einigen Menüs und

Seiten haben alle vier Soft-Keys eine Funktion, in anderen nicht

Drücken Sie diesen Button erneut, um das Keyboard in den Edit-Modus zu versetzen und ihn wieder zu verlassen Lesen Sie hierzu bitte das Kapitel “Edit-Modus”

Drücken Sie diesen Button, um mit den Buttons unter den Slidern (bei Axiom Pro 49/61) bzw unter den Transport-Buttons (bei Axiom Pro 25) Performance-Gruppen und Zonen auszuwählen

Wenn dieser Button nicht gedrückt ist (und nicht leuchtet), senden die entsprechenden Buttons

MIDI-Befehle Wenn Sie den Button drücken, leuchtet er auf und mit den entsprechenden Buttons können Sie Zonen und Gruppen auswählen Lesen Sie hierzu das Kapitel “Edit-Modus > Zones”

Axiom Pro Benutzerhandbuch

F1-4

Load+Save (Hold)

Edit+Zone/Grp (Peek)

|

19

Dieser Button steht nur bei Axiom 25 zur Verfügung. Wenn der “F1-4”-Button gedrückt ist, leuchtet er auf und die Soft-Keys übernehmen dieselben Funktionen wie die ersten vier

Funktionstasten bei Axiom Pro 49/61.

Im Performance-Modus wird im Display der aktuelle Status des zuletzt benutzten Reglers und Reglergruppe angezeigt. Wenn im Display z. B. der Status der Pad-Gruppe angezeigt wird und Sie einen Drehregler betätigen, wechselt das Display sofort zur Drehregler-

Gruppe, der entsprechende Regler wird hervorgehoben und sein MIDI CC-Wert rechts im

Display angezeigt.

In bestimmten Fällen ist es angebracht, dass die Anzeige beibehalten wird, sodass eine bestimmte Seite - etwa die Pad-Gruppe - weiterhin angezeigt wird, auch wenn Sie einen anderen Regler, z. B. einen Drehregler betätigen. Drücken Sie hierfür gleichzeitig die Save- und Load-Buttons. Es erscheint ein Schloss-Symbol ( ) direkt unter dem Namen der

Gruppe, wenn für das Display die “Hold”-Funktion aktiviert wurde.

Wenn Sie einen der Regler von Axiom Pro betätigen (einen Drehregler drehen, ein

Drumpad antippen, usw.) sendet das Keyboard sofort die dadurch erzeugten MIDI-Daten.

In bestimmten Situationen möchten Sie sich vielleicht die Namen einer Regler-Gruppe anzeigen lassen, ohne MIDI-Daten zu erzeugen. Drücken Sie hierfür gleichzeitig die Edit- und Zone/Grp-Buttons, um in den “Peek”-Modus zu wechseln:

Bei Axiom Pro 49/61 können Sie die Gruppen-Buttons N, S, E und P drücken, um sich die Gruppen des Ziffernblocks, der Slider, Drehregler oder Pads anzeigen zu lassen. Bei

Axiom Pro 25 können Sie die Play- und Record-Buttons drücken, um sich die Gruppen der

Drehregler und Pads anzeigen zu lassen.

Drücken Sie die Edit- und Zone/Grp-Buttons erneut, um den “Peek”-Modus zu verlassen, oder betätigen Sie einen der Regler.

TIPP: Diese Seite kann “gehalten” werden, indem Sie gleichzeitig die Save- und Load-

Buttons drücken. Diese Option bietet sich an, um sich die Namen der Parameter anzeigen zu lassen, die den Drehregler zugewiesen sind, auch wenn ein Regler betätigt wird.

Axiom Pro Benutzerhandbuch

|

20

F-Keys

Dies sind zuweisbare Buttons, mit denen Sie Ihre Audioanwendungen und virtuellen Instrumente steuern können Standardmäßig

(wenn der erste Axiom Pro-Patch aktiv ist), senden diese Buttons ASCII-Keystrokes und Axiom Pro-Patch-Change-Befehle, können aber für andere Funktionen Ihrer Audioanwendung oder eines angeschlossenen Synthesizers konfiguriert werden Wie viele andere zuweisbare Regler von Axiom Pro können sie entweder MIDI- oder ASCII-Befehle senden (d h Tastenanschläge, wie sie von einer QWERTZ-Computertastatur erzeugt werden).

Die Standardzuweisungen dieser Buttons sind wie folgt:

F-Key

F1

F2

F3

F4

Befehl

Enter

Links

Rechts

Auf

F-Key

F5

F6

F7

Befehl

Ab

Patch –

Patch +

Beachten Sie, dass das Axiom Pro 25-Keyboard nur über die F-Keys 1-4 verfügt. Um auf diese Buttons zuzugreifen, drücken

Sie den “F-Keys”-Button in der oberen Reihe, um die Soft-Keys (in der unteren Reihe) zu F-Keys zu machen.

Axiom Pro-Patches speichern und laden

Axiom Pro kann bis zu 50 Patches mit sämtlichen Regler-Zuweisungen (d h Einstellungen der Drehregler, Buttons, Drumpads, usw ) speichern So können Sie Axiom Pro für verschiedene Setups konfigurieren (z B Studio, Live-Performance, tragbares

Studio, usw ) und diese Einstellungen jederzeit schnell aufrufen

Patches speichern:

Um Ihre aktuellen Einstellungen zu speichern:

1 Drücken Sie den Save-Button Der Button leuchtet und im Display wird die Save-Seite angezeigt

2 Wählen Sie mit dem Drehregler E5 den Patch aus, den Sie speichern möchten

TIPP: Axiom Pro 49/61-Nutzer können auch die +/- Buttons drücken oder die Patchnummer über den Ziffernblock eingeben

3 Standardmäßig werden alle Axiom Pro Regler-Gruppen (Drehregler, Drumpads, usw ) mit dem Patch gespeichert

Wenn bestimmte Gruppen nicht überschrieben werden sollen:

a Axiom Pro 49/61-Nutzer: Drücken Sie die Buttons N, S, E und P

2

, um die Gruppen Nummern, Slider, Drehregler und Pads abzuwählen Axiom Pro 25-Nutzer: Drücken Sie die Play- und Record-Buttons, um die Gruppen der

Drehregler bzw Pads abzuwählen

b Drücken Sie die Soft-Keys 2 und 3, um die Gruppen Keyboard bzw Transport abzuwählen

4 Drücken Sie den Soft-Key 4 (Save), um Ihrem Patch einen Namen zu geben Siehe hierzu den Abschnitt

“Namensparameter bearbeiten” im Kapitel “Edit-Modus > Control” in diesem Handbuch

5 Nachdem Sie einen Namen eingegeben haben, drücken Sie den Soft-Key 4 (Enter), um die Eingabe zu bestätigen, den Patch zu speichern und in den Performance-Modus zurückzukehren Drücken Sie den Soft-Key 1 (Exit), um den

Vorgang abzubrechen und auf die Save-Seite zurückzukehren

Der Soft-Key 1 (Exit) kann jederzeit gedrückt werden, um diese Seite zu verlassen, ohne einen Patch zu laden.

Wenn ein neuer Axiom Pro Patch aufgerufen wird, werden dessen Program Change-, Bank LSB- and Bank MSB-

Einstellungen ebenfalls geladen. Wenn Sie einen Axiom Pro Patch laden möchten, ohne die Program Change-, Bank

LSB- and Bank MSB-Befehle zu senden, wählen Sie die Keyboard-Gruppe mit dem Soft-Key 2 ab.

2

HINWEIS:

Da Axiom Pro 25 weder über Slider (“S”) noch über einen Ziffernblock “N”) verfügt, werden diese

Gruppen auf der Load-Seite nicht angezeigt.

Axiom Pro Benutzerhandbuch

|

21

Um einen Patch zu laden:

1 Drücken Sie den Load-Button Der Button leuchtet und im Display wird die Load-Seite angezeigt

2 Wählen Sie mit dem Drehregler E5 den Patch aus, den Sie laden möchten

TIPP: Axiom Pro 49/61-Nutzer können auch die +/- Buttons drücken oder die Patchnummer über den Ziffernblock eingeben

3 Standardmäßig werden alle Axiom Pro Regler-Gruppen (Drehregler, Drumpads, usw ) mit dem gespeicherten Patch geladen Wenn Sie einen neuen Patch laden möchten, aber die Einstellungen einer bestimmten Gruppe beibehalten werden sollen:

a Axiom Pro 49/61-Nutzer: Drücken Sie die Buttons N, S, E und P

3

, um die

Gruppen Nummern, Slider, Drehregler und Pads abzuwählen Axiom Pro

25-Nutzer: Drücken Sie die Play- und Record-Buttons, um die Gruppen der Drehregler bzw Pads abzuwählen

b Drücken Sie die Soft-Keys 2 und 3, um die Gruppen Keyboard bzw

Transport abzuwählen

4 Drücken Sie die Soft-Key 4 (Load), um den Patch zu laden und in den

Performance-Modus zurückzukehren

Der Soft-Key 1 (Exit) kann jederzeit gedrückt werden, um diese Seite zu verlassen, ohne einen Patch zu laden

Wenn ein neuer Axiom

Pro Patch aufgerufen wird, werden dessen Program

Change-, Bank LSB- and

Bank MSB-Einstellungen ebenfalls geladen Wenn Sie einen Axiom Pro Patch laden möchten, ohne die Program

Change-, Bank LSB- and

Bank MSB-Befehle zu senden, wählen Sie die Keyboard-

Gruppe mit dem Soft-Key 2 ab

3

HINWEIS: Da Axiom Pro 25 weder über Slider (“S”) noch über einen Ziffernblock “N”) verfügt, werden diese Gruppen auf der Load-Seite nicht angezeigt.

Axiom Pro Benutzerhandbuch

|

22

Einsatz von Axiom Pro mit einem Computer:

Konfiguration der Anwendersoftware

Wenn Sie Axiom Pro im Host-Modus (d h mit einem Computer) einsetzen, müssen Sie u U Ihre Audio-Software so konfigurieren, dass MIDI-Daten ausgetauscht werden können Die Konfiguration ist von Anwendung zu Anwendung unterschiedlich, in der Regel müssen Sie dazu aber das “Einstellungen-” oder “Konfigurations-” Menü öffnen Lesen Sie hierzu bitte das Handbuch der entsprechenden Anwendung

Bei bestimmten Anwendungen müssen Sie die MIDI-Tracks und/oder HyperControl so konfigurieren, dass sie die Signale auf den richtigen Ein- und Ausgängen von Axiom Pro senden und empfangen In der Anwendung erscheint Ihr Controller als vier

Eingangs-Ports und zwei Ausgangs-Ports:

MIDI Eingangsquellen (wie sie in der Audio-Software erscheinen)

• Axiom Pro 61

4

USB A In

Die verschiedenen Regler (Tasten, Pads, Buttons, Drehregler, usw ) von Axiom Pro generieren MIDI-Daten standardmäßig auf diesem Port Wenn Sie in Ihrer Anwendung diesen Port auswählen, können Sie diese

Daten aufnehmen In den meisten Fällen sollte dieser Port ausgewählt werden, um Daten aufzunehmen

• Axiom Pro 61

4

HyperControl In

Dieser Port ist ausschließlich für Eingangs-Daten von HyperControl reserviert Weitere Informationen zu HyperControl finden Sie in der Anleitung, die speziell für Ihre Anwendung geschrieben wurde (diese

Anleitungen können Sie von der M-Audio-Webseite herunterladen)

• Axiom Pro 61 4 MIDI In

Dieser Port entspricht dem Hardware-MIDI-Eingang auf der Rückseite des Keyboards

• Axiom Pro 61

4

USB B In

Dieser Port entspricht dem USB-MIDI-Eingang B des Axiom Pro-Keyboards Wenn Sie Axiom Pro-Regler diesen Port für die Datenübertragung zugewiesen haben, müssen Sie in Ihrer Audiosoftware “

Axiom Pro 61 USB B In” auswählen, um diese Daten aufnehmen zu können Im Axiom Pro-

Benutzerhandbuch wird beschrieben, wie Sie diesen Port auswählen und nutzen können

MIDI-Ausgangsziele (wie sie in Ihrer Audioanwendung erscheinen)

• Axiom Pro 61

4

MIDI Out

Dieser Port entspricht dem Hardware-MIDI-Ausgang auf der Rückseite des Keyboards

• Axiom Pro 61 4 HyperControl Out

Dieser Port ist ausschließlich für Ausgangs-Daten von HyperControl reserviert Weitere Informationen zu HyperControl finden Sie in der Anleitung, die speziell für Ihre Anwendung geschrieben wurde (diese

Anleitungen können Sie von der M-Audio-Webseite herunterladen)

4

Die 25- und 49-Tasten-Versionen von Axiom Pro werden als “Axiom Pro 25” bzw. “Axiom Pro 49” angezeigt.

Axiom Pro Benutzerhandbuch

|

23

HyperControl-Modus

Über den HyperControl-Modus

Der HyperControl-Modus ist ein 2-Wege-Kommunikationsprotokoll, durch das die Axiom Pro-Regler (d h Drehregler,

Buttons, Slider, usw ) automatisch zugewiesen werden können und sich mit allen unterstützten Audioanwendungen

(einschließlich vieler beliebter Programme wie Pro Tools, Reason, Cubase und Logic Pro) synchronisiert Das bedeutet, dass die Regler von Axiom Pro automatisch innerhalb der Audioanwendung (oder eines spezifischen virtuellen Instruments darin) zugewiesen werden und Sie mit ihnen so ohne weitere Konfiguration die Software steuern können Sobald HyperControl z B in Pro Tools aktiviert wurde, werden die Transport-Buttons, Drehregler,

Slider und die anderen Axiom Pro-Regler automatisch dem ausgewählten virtuellen Instrument zugewiesen und im

Axiom Pro-Display werden der ausgewählte Track/Instrument und die aktuelle Stellung der Regler angezeigt

Außerdem sorgt der HyperControl-Modus dafür, dass die Axiom Pro-Hardware und die Recording-Software ständig synchron laufen Wenn Sie also einen Axiom Pro-Regler betätigen, wird der entsprechende Bildschirm-

Regler ebenfalls bewegt Und wenn Sie einen Bildschirmregler (mit der Maus) bewegen, wird die Stellung des entsprechenden Axiom Pro-Reglers (wie sie im Display angezeigt wird) ebenfalls aktualisiert Wenn Sie ein neues virtuelles Instrument auswählen, werden der Name und die diversen Reglerstellungen im Axiom Pro-Display automatisch aktualisiert

Kurz, der HyperControl-Modus ermöglicht eine enge Integration von Axiom Pro und Ihrer Audioanwendung und gibt

Ihnen das Gefühl, vor einem Controller zu sitzen, der eigens für die Steuerung Ihrer Software gebaut wurde Sie müssen weder die MIDI-Regler manuell den Software-Funktionen zuweisen noch jedes Mal einen neuen Axiom Pro-

Patch laden, wenn Sie zwischen Instrumenten hin und herwechseln So können Sie schneller und kreativer arbeiten

TIPP: Die meisten Anwendungen, die HyperControl noch nicht unterstützen, können von Axiom Pro über die

“MIDI Learn”-Funktion gesteuert werden oder indem Sie die MIDI CC-Nummern manuell zuweisen Lesen

Sie in der Dokumentation Ihrer Audiosoftware nach, ob Sie die Anwendung über diese (oder andere)

Methoden über MIDI steuern können

Installation und Einsatz von HyperControl

Da sich die HyperControl-Integration von Anwendung zu Anwendung unterscheidet, werden Installation und

Verwendung des HyperControl-Modus in einer eigenen Anleitung für jede unterstützte Anwendung behandelt

Weitere Informationen zur Verwendung von HyperControl mit Ihrer Anwendung finden Sie auf den Axiom Pro-

Support-Seiten auf www m-audio com/manuals

Axiom Pro Benutzerhandbuch

|

24

Edit-Modus:

! WICHTIG!

Wenn Sie Axiom Pro im HyperControl-Modus betreiben, werden die meisten Einstellungen, die Sie andernfalls im Edit-

Modus vornehmen und die in diesem Kapitel beschrieben werden, automatisch vorgenommen Falls Ihre Anwendung

HyperControl nicht unterstützt oder Sie mit Axiom Pro ein MIDI-Gerät steuern, finden Sie sämtliche Einstellungen des

Controllers in diesem Kapitel

Axiom Pro hat zwei Haupt-Betriebsmodi: den Edit- und den Performance-Modus In der Regel befindet sich der Controller im Performance-Modus, in dem Sie Ihre MIDI-kompatible Hard- und Software mit dem Keyboard steuern Der Edit-Modus wird nur aktiviert, um bestimmte Einstellungen vorzunehmen, etwa die Zuweisung der Buttons, Drehregler oder Pads, sowie um keyboardspezifische Parameter zu verändern, z B den globalen MIDI-Ausgangskanal oder die Anschlagdynamik der

Tasten und Pads

Wenn Sie den Edit-Button drücken, leuchtet der Button und das Axiom Pro wird in den Edit-Modus versetzt Drücken Sie den Button erneut, um den Edit-Modus zu verlassen Der Button erlischt

Der Edit-Modus verfügt über ein Hauptmenü und sechs Untermenüs Diese sechs Seiten werden in diesem Kapitel detailliert beschrieben

TIPP:

Dieses Kapitel des Benutzerhandbuchs ist als “Referenz”-Handbuch konzipiert und beschreibt die Parameter und Einstellungen in der Reihenfolge, wie sie in den Menüs vorkommen Das ist praktisch, wenn Sie sich auf einer bestimmten Seite im Edit-Modus befinden und Näheres über einen einzelnen Parameter oder eine Einstellung wissen möchten Wenn Sie allerdings erfahren möchten, wie Sie eine bestimmte Aufgabe erledigen (z B “Wie verändere ich die MIDI-Zuweisung eines Drehreglers?”), lesen Sie bitte das Kapitel

“Schnellanleitung” Dort sind die Aufgaben logisch gegliedert und mit den entsprechenden Seiten (und

Parametern) des Kapitels “Edit-Modus” in diesem Handbuch verknüpft

Hinweis zu der Navigation im Edit-Modus: Es gibt verschiedene Methoden, die Parameter im Edit-Modus auszuwählen und zu verändern:



Um einen Parameter für die Bearbeitung auszuwählen:

• Drücken Sie den Soft-Key 2 oder 3

ODER

• betätigen Sie den Drehregler E1



Um die Einstellung eines Parameters zu ändern:

• Betätigen Sie den Drehregler E5

ODER

• verwenden Sie die “+” und “-” Buttons auf dem Ziffernblock (nur Axiom Pro 49 und 61)

Bei bestimmten Seiten und Parametern müssen Sie weitere Drehregler oder andere Regler betätigen

Diese Seiten und Parameter werden im Folgenden nacheinander behandelt

Axiom Pro Benutzerhandbuch

Edit-Modus (Hauptmenü)

|

25

Wenn Axiom Pro in den Edit-Modus wechselt, erscheint das Hauptmenü.

Um in diesem Menü zu navigieren, verwenden Sie den Ziffernblock (bei Axiom Pro 49 und 61) bzw die schwarzen Tasten (bei

Axiom Pro 25 - jede Taste entspricht der jeweiligen Nummer über den Noten)

Optionen 1-5 (Global, Control, Group, Zones, MIDI): Dies sind die Untermenüs mit spezifischen Funktionen von

Axiom Pro Diese Untermenüs werden im Folgenden detailliert beschrieben

Option 6: Mit dieser “LCD”-Option können Sie die Farben des Displays umkehren, was bei bestimmten

Lichtverhältnissen eine bessere Lesbarkeit zur Folge hat

Option 0: Der Parameter HyperControl-Modus kann auf “Normal” und “Transport” gestellt werden In der

Standardeinstellung “Normal”, umfasst die HyperControl-Funktion die meisten Regler des Keyboards (d h Drehregler,

F-Keys, Slider, usw ) In der Einstellung “Transport” wird die HyperControl-Funktion nur auf die Transport-Buttons angewendet, während die anderen Regler (Drehregler, F-Keys, Slider, usw ) wie bei einem normalen MIDI-Controller funktionieren Das ist praktisch, wenn Sie Ihre eigenen Axiom Pro-Patches erstellen wollen, aber Transport-Buttons benötigen, die dennoch an die Software gekoppelt sind

• Control external MIDI hardware via a selected MIDI track in your DAW

• Create and use customized controller assignments for your software or plug-in

• Run additional audio applications alongside your “main” HyperControl sequencing application and control both from Axiom Pro

Axiom Pro Benutzerhandbuch

Edit Mode > Global

Die Seite Edit Mode > Global enthält gängige Parameter, die alle Bereiche von Axiom Pro betreffen

Drücken Sie 1

|

26

Parameter:

Einstellbarer Bereich:

Parameter:

Einstellbarer Bereich:

Parameter:

Einstellbarer Bereich:

Parameter:

Einstellbarer Bereich:

Channel

1-16

Mit diesem Parameter wählen Sie den globalen MIDI-Ausgangskanal von Axiom Pro

Wenn der “Channel”-Parameter auf einer anderen Seite des Edit-Modus auf “Global” gestellt ist, wird dieser Parameter auf den hier eingestellten Wert gesetzt

Octave

-4 bis +5 (Axiom Pro 25)

-3 bis +4 (Axiom Pro 49)

-3 bis +3 (Axiom Pro 61)

Dieser Parameter versetzt den Oktavbereich des Keyboards nach oben oder nach unten

Setzen Sie diesen Parameter auf “0”, um die Standardeinstellung (keine Transposition) beizubehalten

Transp

-12 bis +12

Dieser Parameter transponiert alle Tasten bis zu 12 Halbtöne nach oben oder nach unten Setzen Sie diesen Parameter auf “0”, um die Standardeinstellung (Mittelposition) beizubehalten

VelCurve

Low, Low-Normal, Normal, Normal-High, High, Low Range, Mid Range, Hi Range, Fixed 64,

Fixed 100, Fixed 127, Fixed Control

Mit diesem Parameter stellen Sie die Empfindlichkeit der Axiom Pro-Tasten ein, indem Sie die Kurve der Anschlagdynamik verändern So können Keyboarder die Anschlagdynamik von Axiom Pro exakt für ihre Spielweise einstellen

Die Einstellungen für die Anschlagdynamik teilen sich in vier Kategorien ein, entsprechend folgender Tabelle Im Anhang B finden Sie detaillierte Graphen der einzelnen Kurven:

Axiom Pro Benutzerhandbuch

|

27

Velocity-Einstellungen

(Tasten)

Beschreibung

5

Low

Low-Normal

Normal

Diese Einstellungen verändern die Empfindlichkeit der Tasten von Axiom Pro stufenweise von “niedrig” bis “hoch” “Low” ist die geringste

Empfindlichkeitsstufe (d h , Sie müssen die Tasten fester anschlagen, um eine höhere MIDI-Anschlagdynamik zu erzielen) “High” ist die höchste Empfindlichkeitsstufe (d h , Sie müssen die Tasten nicht so fest anschlagen, um die höchste MIDI-Anschlagdynamik zu erzielen) “Normal” ist die Standardeinstellung in Axiom Pro

Mit diesen Einstellungen können Sie die gesamte Dynamikbandbreite der MIDI-Anschlagdynamik abrufen (von 0 bis 127)

Normal-High

High

Low Low-Normal Normal Normal-High High

Linear

Diese “Kurven”-Einstellung ergibt ein 1:1-Verhältnis (linear) zwischen der Anschlagstärke und der

Anschlagdynamik

Verwenden Sie diese Einstellung bei virtuellen Instrumenten oder anderen Audioanwendungen, die eine lineare Eingabe erwarten und die Dynamik-Information intern anpassen

Linear

Low Range

Mid Range

Hi Range

Im Gegensatz zu den oben aufgeführten Einstellungen begrenzen diese “Range”-Einstellungen den MIDI-Dynamikbereich des

Keyboards auf die niedrigsten und höchsten Einstellungen So wird die Anschlagdynamik Ihres Spiels komprimiert und die Dynamik einer MIDI-Performance gleichmäßiger Dies ist eine nützliche Funktion für Keyboarder, die mehr Kontrolle über Ihr Dynamikspiel benötigen

Mit den “Low Range”-Einstellungen verfügen Sie über Dynamikwerte von 0-64 und ein durchschnittliches Spiel ergibt Werte von 32-40

Mit den “Mid Range”-Einstellungen verfügen Sie über Dynamikwerte von 32-96 und ein durchschnittliches Spiel ergibt Werte von 64-72

Mit den “High Range”-Einstellungen verfügen Sie über Dynamikwerte von 64-127 und ein durchschnittliches Spiel ergibt Werte von

96-104

Fixed 64

Fixed 100

Fixed 127

Low Range Mid Range Hi Range

Mit den Einstellungen “Fixed 64”, “Fixed 100” und “Fixed 127”, generieren die Tasten von Axiom Pro immer einen Anschlagdynamikwert von 64, 100 bzw 127, unabhängig davon, wie fest die Tasten angeschlagen werden

Fixed 64 Fixed 100 Fixed 127

Fixed Control

Der Parameter “Fixed Control” lässt Sie die MIDI-Anschlagdynamik für die Tasten mit einem Drehregler, Slider oder einem anderen

Regler von Axiom Pro auswählen

Um diese Einstellung zu verwenden, müssen Sie zunächst den “Type”-Parameter des entsprechenden Reglers auf “Kybd Velocity” setzen

5

Für sämtliche Graphen in dieser Tabelle steht die waagerechte Achse für die Stärke des Anschlags (links schwächer, rechts stärker) und die senkrechte Achse für die Ausgangsdynamik (unten geringer, oben höher). Im Anhang C finden Sie detaillierte Graphen für die einzelnen Velocity-Kurven.

Axiom Pro Benutzerhandbuch

|

28

Fortgeschrittene MIDI-Nutzer:

Release Velocity (Loslassgeschwindigkeit)

Wenn der VelCurve-Parameter ausgewählt ist, wird für den Soft-Key 4 ein Note-Off-Symbol ( -Off ) angezeigt, dass Sie an- und abwählen können Wenn Sie diese Option abwählen, wird der MIDI-Befehl “Note off” gesendet, wenn Sie eine Taste loslassen

Wenn Sie die Option anwählen, wird der MIDI-Befehl “Note off” mit zusätzlichen Informationen über die Loslassgeschwindigkeit gesendet, wenn Sie eine Taste loslassen Beachten Sie bitte, dass nicht alle Anwendungen oder Synthesizer diese Information verarbeiten können Falls Ihre Anwendung oder Ihr Synthesizer diese Information nicht verarbeiten kann, wählen Sie die Option ab

Parameter:

Einstellbarer Bereich:

Data

Octave, Transpose, Channel, Program, Bank LSB, Bank MSB, Load Patch

Die Data-Buttons können zwei Funktionen erfüllen: Octave Shift und eine benutzerdefinierte Funktion

Schalten Sie zwischen den Funktionen um, indem Sie beide Buttons gleichzeitig drücken Dieser

Parameter bestimmt die benutzerdefinierte Funktion der Data-Buttons und kann wie folgt eingestellt werden

• Octave

Mit den Data-Buttons transponieren Sie das Keyboard in Oktavschritten nach oben oder nach unten Mit dem rechten Daten-Button verschieben Sie den Oktavbereich des Keyboards nach oben (d h C3 wird zu C4), mit dem linken nach unten Die

Oktav-Transponierung ist die Primärfunktion der Data-Buttons Wenn Sie den

Data-Parameter auf “Octave” setzen, ist sowohl die Primär- als auch die Sekundär-

Funktion dieser Buttons die Oktav-Transponierung Das bedeutet, dass die Data-

Buttons nicht für eine zweite Funktion eingesetzt werden können Für einige Nutzer kann dies nützlich sein, da es verhindert, dass sie während einer Performance aus

Versehen den Modus wechseln

• Transpose

• Channel

Mit den Data-Buttons transponieren Sie das Keyboard in Halbtonschritten nach oben oder nach unten Mit dem rechten Daten-Button verschieben Sie den

Oktavbereich des Keyboards nach oben (d h C3 wird zu C#3), mit dem linken nach unten

Mit den Data-Buttons wählen Sie den globalen MIDI-Ausgangskanal des

Keyboards Mit dem rechten Data-Button erhöhen Sie den aktuellen Wert um eine

Position, mit dem linken verringern Sie den Wert um jeweils eine Position

• Programm

• Bank LSB

Mit den Data-Buttons senden Sie Program-Change-Befehle Mit dem rechten

Button erhöhen Sie die aktuelle Programm-Nummer um eine Position (wenn z

B die Programm-Nummer 32 ausgewählt ist und Sie den rechten Data-Button drücken, wird Program-Change-Nummer 33 übertragen), während Sie mit dem linken Button die aktuelle Programm-Nummer um eine Position verringern

Die Data-Buttons senden Bank LSB-Befehle Mit dem rechten Data-Button erhöhen Sie den aktuellen Bank LSB-Wert um eine Position, mit dem linken verringern Sie den Wert um jeweils eine Position

• Bank MSB

Die Data-Buttons senden Bank MSB-Befehle Mit dem rechten Data-Button erhöhen Sie den aktuellen Bank MSB-Wert um eine Position, mit dem linken verringern Sie den Wert um jeweils eine Position

HINWEIS:

Damit die Bank LSB- und MSB-Befehle auch ausgeführt wird, muss unmittelbar danach auch ein Program Change-Befehl gesendet werden.

• Load Patch Mit den Data-Buttons können auch gespeicherte Axiom Pro-Patches geladen werden Axiom Pro kann bis zu 50 Patches mit den Parametern über die

Zuweisung der Pads, Drehregler, Zone, usw sowie anderen Parametern über die

Funktionalität der Regler speichern Mit dem rechten Data-Button wechseln Sie zum nächsthöheren Patch, mit dem linken zum vorherigen

Axiom Pro Benutzerhandbuch

Parameter:

Einstellbarer Bereich:

|

29

Program

0-127

Dieser Parameter sendet Program Change-MIDI-Befehle auf dem ausgewählten globalen

Kanal und kann dafür verwendet werden, die verschiedenen Sounds Ihres Soundmoduls oder virtuellen Instruments auszuwählen Wenn Sie diesen Parameter zum Beispiel auf “20” setzen, wird Ihre angeschlossene Software oder Soundmodule das Programm Nr 20 laden

Parameter:

Einstellbarer Bereich:

BankLSB

0-127

Dieser Parameter sendet Bank LSB-Befehle auf dem ausgewählten globalen MIDI-Kanal

Es wird also sofort ein Bank LSB-Befehl gesendet, sobald Sie hier die gewünschte

Nummer eingeben Beachten Sie bitte, dass Bank LSB-Befehle keine Wirkung haben, bis ein Program Change-Befehl gesendet wird

Parameter:

Einstellbarer Bereich:

BankMSB

0-127

Dieser Parameter sendet Bank MSB-Befehle auf dem ausgewählten globalen MIDI-Kanal

Es wird also sofort ein Bank MSB-Befehl gesendet, sobald Sie hier die gewünschte

Nummer eingeben Beachten Sie bitte, dass Bank MSB-Befehle keine Wirkung haben, bis ein Program Change-Befehl gesendet wird

Wieso werden Bank LSB- und Bank MSB-Befehle benötigt?

Das MIDI-Protokoll verwendet in der Regel 7-Bit-Befehle, um Daten auszutauschen und weist Parametern eine Zahl von 0 bis 127 zu.

Daher bewegen sich MIDI CC-Werte in der Regel immer zwischen 0 und 127 und so bieten viele frühe MIDI-Module 128 Sounds (Sounds

1 bis 127 und Sound Nr. 0).

Heute enthalten viele MIDI-Geräte hunderte oder tausende Sounds und ein einfacher 7-Bit “Program Change”-Befehl kann nicht mehr als 127 Sounds ansprechen. In diesem Fall werden die Sounds in so genannte “Banks” zu je 128 Instrumenten aufgeteilt, die dann über

“Bank LSB”- und “Bank MSB”-Befehle angesprochen werden.

Axiom Pro kann sowohl Program Change- als auch Bank LSB/MSB-

Befehle erzeugen. Allerdings muss Ihr MIDI-Gerät diese Befehle auch empfangen und verstehen können, damit der Bank Change auch stattfinden kann. Bitte lesen Sie im Benutzerhandbuch Ihres

MIDI-Geräts nach, welchen Instrumenten welche Bank- und Program-

Nummern zugeordnet sind.

HINWEIS

Program-, Bank LSB- und Bank

MSB-Befehle werden an alle aktiven

Keyboardzonen gesendet Sind zum

Beispiel zwei Zonen ausgewählt und für verschiedene Kanäle konfiguriert, werden diese Befehle auf beiden

Kanälen gesendet Das bedeutet, dass

Sie versehentlich die Program- oder

Bank LSB-MSB-Einstellung einer Zone

überschreiben könnten, wenn Sie das

Programm einer anderen Zone ändern

Soll eine bestimmte Zone keine Bank

LSB/MSB-Befehle erhalten, deaktivieren

Sie sie, bevor Sie den Befehl senden

(lesen Sie hierzu bitte das Kapitel “Edit-

Modus > Zones” in diesem Handbuch)

Axiom Pro Benutzerhandbuch

Edit-Modus > Control

Drücken Sie 2

|

30

Die Seite Edit Mode > Control enthält Parameter, die die Funktionsweise eines bestimmten Reglers (eines einzelnen Pads,

Drehreglers, Buttons, usw ) betreffen

Die Control-Seite modifiziert automatisch den Regler, der zuletzt benutzt wurde, bevor der Edit-Modus aufgerufen wurde Wenn

Sie zum Beispiel das Modulationsrad betätigt haben, bevor Sie auf die Edit-Modus > Control -Seite gewechselt sind, ist es automatisch für die Bearbeitung ausgewählt

Drehen Sie den Drehregler E2, um andere Regler-Gruppen (Pads, Drehregler, usw ) auszuwählen Dann kann mit dem Drehregler

E3 ein bestimmter Regler zur Bearbeitung ausgewählt werden Axiom Pro Regler (Drehregler, Pads, usw ), die in “Profilen” programmiert werden können, werden mit Drehregler E4 ausgewählt

Parameter:

Einstellbarer Bereich:

Name

(wählbar)

Mit diesem Parameter können Sie den für die Bearbeitung ausgewählten Regler umbenennen

Namensparameter bearbeiten:

Um den Namensparameter auf einer beliebigen Seite im Edit-Modus zu bearbeiten:



Wählen Sie den Namensparameter und drücken Sie den Soft-Key 4 (Enter)



Wählen Sie Buchstaben, Zahlen und Zeichen mit den unteren Drehreglern aus:

• Drehen Sie den Drehregler E5, um Großbuchstaben auszuwählen

• Drehen Sie den Drehregler E6, um Kleinbuchstaben auszuwählen

• Drehen Sie den Drehregler E7, um Zahlen auszuwählen

• Drehen Sie den Drehregler E8, um weitere Zeichen (Leerstelle, Klammern, Ausrufezeichen, usw.) auszuwählen



Mit dem Drehregler E1 oder den Soft-Keys 2 und 3 bewegen Sie den Cursor nach links oder rechts

Um den neuen Namen zu bestätigen, drücken Sie den Soft-Key 4 (Enter) Um den Vorgang abzubrechen, drücken Sie den Soft-Key 1 (Exit)

Axiom Pro Benutzerhandbuch

Parameter:

Einstellbarer Bereich:

Type

(wählbar, siehe Tabelle)

|

31

Mit diesem Parameter wählen Sie, welcher Befehlstyp vom ausgewählten Regler generiert wird Je nach Auswahl werden in der unteren Hälfte der Seite entsprechende Subparameter angezeigt Bei einigen Befehlstypen (z B “MIDI CC”) werden die Subparameter “Min” und

“max” angezeigt (s Abb oben), bei anderen (z B “Feedback”) wird nur ein Subparameter

- hier “Level” - angezeigt In der Tabelle sind sämtliche “Type”-Parameter und die entsprechenden Subparameter, die in Axiom Pro verfügbar sind, aufgeführt

HINWEIS:

Die Spalte “Beschreibung” in der Tabelle bietet lediglich zusätzliche

Informationen zu nicht-standardmäßigen “Type”-Parametern und deren Subparameter

(etwa “Note OnOff Toggle” oder “Rel. Bin Offset”). Standard-MIDI-Parameter (wie

Continuous Controllers “CC” oder “Master Volume”) werden in diesem Handbuch nicht beschrieben. Detaillierte Informationen über Standardparameter würden den Rahmen dieses Handbuchs sprengen. Sie sind dem Internet und der Literatur über das MIDI-

Protokoll zu entnehmen. Wenn Sie mehr über Standardparameter erfahren möchten, ziehen Sie bitte entsprechende Webseiten oder Literatur zurate.

Control Assignment List

|

page 1

Control Type Type

OFF

MIDI CC

MIDI CC

Pitch Bend Range

Pitch Bend Range

Chan Fine Tune

Chan Fine Tune

Chan Coarse Tune

Chan Coarse Tune

Channel Pressure

Channel Pressure

RPN coarse

RPN coarse

RPN fine

RPN fine

NRPN coarse

NRPN coarse

NRPN fine

NRPN fine

Master Volume

Master Volume

-

MIDI Ch.

1-16, Zone 1-4, Group, Global

1-16, Zone 1-4, Group, Global

1-16, Zone 1-4, Group, Global

1-16, Zone 1-4, Group, Global

1-16, Zone 1-4, Group, Global

1-16, Zone 1-4, Group, Global

1-16, Zone 1-4, Group, Global

1-16, Zone 1-4, Group, Global

1-16, Zone 1-4, Group, Global

1-16, Zone 1-4, Group, Global

1-16, Zone 1-4, Group, Global

1-16, Zone 1-4, Group, Global

1-16, Zone 1-4, Group, Global

1-16, Zone 1-4, Group, Global

1-16, Zone 1-4, Group, Global

1-16, Zone 1-4, Group, Global

1-16, Zone 1-4, Group, Global

-

-

1-16, Zone 1-4, Group, Global

-

Param. A

Min (0-127)

Release (0-127)

Min (0-127)

Value (0-127)

Min (0-127)

Value (0-127)

Min (0-127)

Value (0-127)

Min (0-127)

Value (0-127)

RPN LSB (0-127)

RPN LSB (0-127)

RPN LSB (0-127)

RPN LSB (0-127)

NRPN LSB (0-127)

NRPN LSB (0-127)

NRPN LSB (0-127)

NRPN LSB (0-127)

Min (0-127)

LSB (0-127)

-

Param B

-

Param C

Max (0-127)

Press (0-127)

Max (0-127)

-

Max (0-127) -

-

CC# (0-127)

-

CC# (0-127)

-

Max (0-127)

-

Max (0-127) -

-

-

-

-

RPN MSB (0-127) -

-

RPN MSB (0-127) Value (0-127)

RPN MSB (0-127) -

RPN MSB (0-127) Value (0-127)

NRPN MSB (0-127) -

NRPN MSB (0-127) Value (0-127)

NRPN MSB (0-127) -

NRPN MSB (0-127) Value (0-127)

Max (0-127) -

MSB (0-127) -

-

Param D

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Description*

Selecting this parameter disables its associated controller.

Control Type Key

= Pads Group

= Numerical Keypad Group, Sustain Pedal, Function Keys,

Transport Controls

= Encoders Group

= Slider Group, Pitch Bend, Keyboard Aftertouch, Modulation

Wheel, Expression Input

* NOTE: This column only describes the “non-standard” parameters and their associated sub-parameters within Axiom Pro (such as “Note OnOff Toggle” or “Rel. Bin Offset”). Standardized MIDI parameters (such as Continuous Controllers “CC” or “Master Volume”) are not described in this guide. If you require more information, please note that standard MIDI parameters are well documented on the Internet as well as in a number books about the MIDI protocol. To learn more about these standard parameters, please refer to one of these books or websites.

Control Assignment List

|

page 2

Control Type Type

Master Pan

Master Pan

Coarse Tune

Coarse Tune

Fine Tune

Fine Tune

Chorus Mod rate

Chorus Mod Depth

Feedback

Send to Reverb

Pitch Bend

Pitch Bend

Kybd. Velocity

-

MIDI Ch.

-

-

-

-

-

-

-

-

-

1-16, Zone 1-4, Group, Global

-

1-16, Zone 1-4, Group, Global

Kybd. Velocity

Pad Velocity

Pad Velocity

-

-

-

Param. A

Min (0-127)

LSB (0-127)

Min (0-127)

LSB (0-127)

Min (0-127)

LSB (0-127)

Value (0-127)

Value (0-127)

Level (0-127)

Level (0-127)

Min (0-127)

LSB (0-127)

Min (0-127)

Velocity (0-127)

Min (0-127)

Velocity (0-127)

Param B

Max (0-127)

MSB (0-127)

Max (0-127)

MSB (0-127)

Max (0-127)

-

-

-

MSB (0-127)

-

Max (0-127)

MSB (0-127)

Max (0-127)

-

-

Max (0-127) -

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

Param C Param D

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Description*

This parameter functions similarly to the fixed velocity setting found on the

Edit Mode > Global page. However, this parameter lets your selected control determine the velocity of the keys in real-time (e.g. during a performance).

This parameter functions similarly to the fixed velocity setting found on the

Edit Mode > Global page. However, this parameter lets your selected control determine the velocity of the keys in real-time (e.g. during a performance).

This parameter functions similarly to the fixed velocity setting found on the

Edit Mode > Group (Pads) page. However, this parameter lets your selected control determine the velocity of the drum pads in real-time (e.g. during a performance).

This parameter functions similarly to the fixed velocity setting found on the

Edit Mode > Group (Pads) page. However, this parameter lets your selected control determine the velocity of the drum pads in real-time (e.g. during a performance).

Control Type Key

= Pads Group

= Numerical Keypad Group, Sustain Pedal, Function Keys,

Transport Controls

= Encoders Group

= Slider Group, Pitch Bend, Keyboard Aftertouch, Modulation

Wheel, Expression Input

* NOTE: This column only describes the “non-standard” parameters and their associated sub-parameters within Axiom Pro (such as “Note OnOff Toggle” or “Rel. Bin Offset”). Standardized MIDI parameters (such as Continuous Controllers “CC” or “Master Volume”) are not described in this guide. If you require more information, please note that standard MIDI parameters are well documented on the Internet as well as in a number books about the MIDI protocol. To learn more about these standard parameters, please refer to one of these books or websites.

Control Assignment List

|

page 3

Type Control

Type

MIDI Ch.

Param. A Param B Param C Param D

Global Param Set

Voice recall

Toggle MIDI CC

MIDI Note

Note OnOff toggle

MMC Command

Reverb type GM2

Reverb time GM2

Chorus type GM2

MIDI CC Value -

MIDI CC Value +

Global Param -

Global Param +

Octave

Transpose

Channel

Program

Bank LSB

Bank MSB

Patch

Vel. Curve

-

-

-

-

-

1-16, Zone 1-4,

Group, Global

1-16, Zone 1-4,

Group, Global

1-16, Zone 1-4,

Group, Global

-

1-16, Zone 1-4,

Group, Global

Bank LSB (0-127)

Press 2 (0-127)

Off Vel (0-127)

1-16, Zone 1-4,

Group, Global

1-16, Zone 1-4,

Group, Global

On Vel (0-127)

Off Vel (0-127)

Type (0-127)

1=Stop;

2=Play

3=Deferred Play

4=Forward

5=Rewind

6=Record Strobe

7=Record Exit

8=Record Pause

9=Pause;

10=Eject

11=Chase

12= Command Error Reset

13=MMC Reset

Type (0-127)

-

On Vel (0-127)

Time (0-127)

Type (0-127)

Start (0-127)

Start (0-127)

Octave, Transpose, Channel, Program, Bank LSB,

Bank MSB, Patch, Vel. Curve

Octave, Transpose, Channel, Program, Bank LSB,

Bank MSB, Patch, Vel. Curve

-

-

-

-

-

End (0-127)

End (0-127)

-

Bank MSB (0-127)

Press 1 (0-127)

Value (-4 through +4) -

Value (-12 through +12

Value (1-16)

Value (0-127)

Value (0-127)

Value (0-127)

Value (0-50)

Value

(Low, Low-Normal, Normal, Normal-High, High, Linear, Low

Range, Mid Range, High Range, Fixed 64, Fixed 100, Fixed 127,

Fixed Control)

Program (0-127)

-

-

-

-

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

CC# (0-127) Entry (DEC, HEX)

-

-

-

-

-

-

Note (C-2 through G8)

Note (C-2 through G8)

CC# (0-127)

CC# (0-127)

-

-

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Entry (DEC, HEX)

Control Type Key

= Pads Group

= Numerical Keypad Group, Sustain Pedal, Function Keys,

Transport Controls

= Encoders Group

= Slider Group, Pitch Bend, Keyboard Aftertouch, Modulation

Wheel, Expression Input

Description*

This parameter lets you use a button or drum pad to quickly change the Octave shift setting on the Edit Mode > Global page to a specific value.

This parameter lets you use a button or drum pad to quickly change the Transpose setting on the Edit Mode > Global page to a specific value.

This parameter lets you use a button or drum pad to quickly change the Global MIDI Channel setting on the Edit Mode > Global page to a specific value.

This parameter lets you use a button or drum pad to quickly change the Program setting on the Edit Mode > Global page and transmit that Program change message.

This parameter lets you use a button or drum pad to quickly change the Bank LSB setting on the Edit Mode > Global page and transmit that Bank LSB change message.

This parameter lets you use a button or drum pad to quickly change the Bank MSB setting on the Edit Mode > Global page and transmit that Bank MSB change message.

This parameter lets you use a button or drum pad to quickly change the Patch setting on the Edit Mode > Global page and load that Axiom Pro patch.

This parameter lets you use a button or drum pad to quickly change the Vel Curve (Keys) setting on the Edit Mode > Global page.

This parameter lets you use a button or drum pad to recall a specific preset within your virtual instrument or sound module

This parameter lets your selected button or drum pad toggle between two CC values. For example, if the “MIDI CC” parameter is assigned to “64” (Sustain), and the

Press 1 is assigned to “127” whereas the “Press 2” parameter is set to “0”, your button or drum pad can be used to simulate the functionality of a sustain pedal. One press will engage, while pressing the button again will disengage MIDI sustain.

This parameter lets your selected button or drum pad generate a MIDI note. The “On Vel” number determines the velocity of the note whereas the “Off Vel” determines the release velocity when the button or drum pad is released. In many cases, the “Off Vel” parameter should be set to “0” to generate a regular “note off” command.

This parameter lets your selected button or drum pad toggle between two MIDI note values. For example, if the “Note” parameter is set to “C-1,” while “Press 1” is set to “127” and “Press 2” is set to “0”, you can tap the pad once to trigger the note and tap it a second time to stop the note.

This parameter lets your selected control generate a MIDI Machine Control (MMC) command

This parameter lets your selected controller adjust the reverb type of your GM2-compatible software or sound module. This parameter may not function properly if your

MIDI device does not support the GM2 (General MIDI 2) specification.

This parameter lets your selected controller adjust the reverb time on your GM2-compatible software or sound module. This parameter may not function properly if your

MIDI device does not support the GM2 (General MIDI 2) specification.

This parameter lets your selected controller adjust the chorus type of your GM2-compatible software or sound module. This parameter may not function properly if your

MIDI device does not support the GM2 (General MIDI 2) specification.

This parameter lets you use a button or drum pad to decrement your selected MIDI CC each time that button or drum pad is tapped.

This parameter lets you use a button or drum pad to increment your selected MIDI CC each time that button or drum pad is tapped.

This parameter lets your selected control decrement the selected global parameter each time that button or drum pad is tapped.

This parameter lets your selected control increment the selected global parameter by each time that button or drum pad is tapped.

* NOTE: This column only describes the “non-standard” parameters and their associated sub-parameters within Axiom Pro (such as “Note OnOff Toggle” or “Rel. Bin Offset”). Standardized MIDI parameters (such as Continuous Controllers “CC” or “Master Volume”) are not described in this guide. If you require more information, please note that standard MIDI parameters are well documented on the Internet as well as in a number books about the MIDI protocol. To learn more about these standard parameters, please refer to one of these books or websites.

Control Assignment List

|

page 4

Type

ASCII Keystroke

Control Type

-

MIDI Ch. Param. A

A-Z 1-9 0 Return Escape Backspace Tab Spacebar

- = [ ]

\ (Mac)

# ; ~ , . /

Caps Lock F1-F12 Print Screen Scroll Lock Pause

Insert Home Page Up Delete End Page Down

Right Arrow Left Arrow Down Arrow Up Arrow

Num Lock Keypad / Keypad * Keypad - Keypad +

Keypad ENTER Keypad 0-9 Keypad.Del

\ (PC) Modifier Only

Param B

Modifier

None Ctrl; Shift Ctrl+Shift Alt Ctrl+Alt Shift+Alt

Windows/Mac key Ctrl+Windows/Mac key shift+Windows/Mac key

Ctrl+Shift+Windows/Mac key Alt+Windows/Mac Key Ctrl+Alt+Windows/Mac Key

Shift+Alt+Windows/Mac Key Ctrl+Shift+Alt+Windows/Mac key

Description*

This parameter lets your selected controller generate an ASCII keystroke just like your computer keyboard. Note that the “Modifier” parameter can be used to add additional keypresses (e.g., pressing the “shift” or “control” keys) to your selected keystroke.

Type**

Program Change

Rel. Bin Offset

Rel. 2’s Comp

Signed bit 1

Signed bit 2

Single Step -/+

RPN Rel. -/+

NRPN Rel. -/+

Control Type MIDI Ch.

1-16, Zone 1-4, Group, Global

1-16, Zone 1-4, Group, Global

1-16, Zone 1-4, Group, Global

1-16, Zone 1-4, Group, Global

1-16, Zone 1-4, Group, Global

1-16, Zone 1-4, Group, Global

1-16, Zone 1-4, Group, Global

1-16, Zone 1-4, Group, Global

Param. A

Min (0-127)

CC# (0-127)

CC# (0-127)

CC# (0-127)

MIDI CC (0-127)

MIDI CC (0-127)

RPN LSB (0-127)

NRPN LSB (0-127)

-

Param B

Max (0-127)

-

-

-

-

RPN MSB (0-127)

NRPN MSB (0-127)

-

-

-

-

-

-

-

-

Param C Param D

Entry (DEC, HEX)

Description*

Entry (DEC, HEX) This incrementing/decrementing system is used by Native Instruments to software

Entry (DEC, HEX) This is one of the methods used by Ableton Live.

Entry (DEC, HEX) This is one of the methods used by Ableton Live.

Entry (DEC, HEX) This is one of the methods used by Ableton Live.

Entry (DEC, HEX) Some older plug-ins and applications may support this method, however it is no longer commonly used.

Entry (DEC, HEX)

Entry (DEC, HEX)

Control Type Key

= Pads Group

= Numerical Keypad Group, Sustain Pedal, Function Keys,

Transport Controls

= Encoders Group

= Slider Group, Pitch Bend, Keyboard Aftertouch, Modulation

Wheel, Expression Input

* NOTE: This column only describes the “non-standard” parameters and their associated sub-parameters within Axiom Pro (such as “Note OnOff Toggle” or “Rel. Bin Offset”). Standardized MIDI parameters (such as Continuous Controllers “CC” or “Master Volume”) are not described in this guide. If you require more information, please note that standard MIDI parameters are well documented on the Internet as well as in a number books about the MIDI protocol. To learn more about these standard parameters, please refer to one of these books or websites.

** To learn more about relative encoder messages, please see the “About the “Endless” Encoders” section on page 33.

Axiom Pro Benutzerhandbuch

|

32

Über den “Channel”-Subparameter:

Mit diesem Parameter wählen Sie den MIDI-Ausgangskanal für den ausgewählten Regler Der Parameter kann wie folgt gesetzt werden:

• Global

Der ausgewählte Regler sendet auf dem auf der Seite Edit >

Global eingestellten globalen MIDI-Kanal

• 1-16

Der ausgewählte Regler sendet auf einem MIDI-Kanal 1-16

• Zone 1-4

Der ausgewählte Regler sendet auf dem gleichen MIDI-Kanal, den auch die ausgewählte Keyboardzone (1 - 4) verwendet (s “Edit-Modus > Zones > Data”, um diese

Ausgangskanäle einzustellen)

• Group Der ausgewählte Regler sendet auf dem gleichen MIDI-Kanal, den auch die zugehörige Reglergruppe verwendet (z B Drehregler-Gruppe) Siehe “Edit-Modus > Group”, um einen MIDI-Kanal für eine

Reglergruppe auszuwählen

HINWEIS:

Über das Edit-Modus > Control -Menü können Sie jedem Axiom Pro-Regler jeden

MIDI-Kanal zuweisen. Beachten Sie jedoch, dass einige MIDI-Geräte den MIDI-Kanal 10 für Drums und Percussion beanspruchen. Im Anhang E6 finden Sie eine Tabelle mit den üblichen Drumsound-

Belegungen der einzelnen Tasten. Lesen Sie hierzu bitte die Dokumentation des entsprechenden MIDI-

Geräts.

Axiom Pro Benutzerhandbuch

|

33

Über den “Entry”-Subparameter:

Dieser Parameter bestimmt, wie die Parameter Min, Max und CC# auf dem

Bildschirm dargestellt werden Wenn er auf “DEC” gesetzt ist, werden alle

Werte im Dezimalformat dargestellt Wenn er auf “HEX” gesetzt ist, werden sie im Hexadezimalformat dargestellt Eine Tabelle zur Hexadezimalumrechnung finden Sie im Anhang G

Beachten Sie, dass dieser Parameter nur die Darstellung der Min-, Max- und

CC#-Parameters verändert, nicht den eigentlichen Wert

HINWEIS:

Wenn Sie diesen Parameter auf “HEX” setzen, können HEX-Werte eingegeben werden, wenn Sie andere

Parameter auf dieser Seite bearbeiten. Es ist aber nicht möglich, die A-F-Werte direkt über den Ziffernblock (Axiom

Pro 49 und 61) oder die Tasten (Axiom Pro 25) einzugeben. Um diese Werte auszuwählen, müssen Sie “0” oder “9” auswählen und die “-” bzw. “+”-Buttons benutzen (Axiom Pro 25-Nutzer müssen die “+” und “-”-Tasten des Keyboards verwenden), um die Werte im A-F-Bereich (10-15) anzuwählen.

TIPP:

Über das Edit-Modus > Control -Menü können Sie vielen Reglern von Axiom Pro einen Minimal- und einen

Maximalwert geben So lässt sich der Arbeitsbereich des ausgewählten Reglers eingrenzen Wenn Sie Slider,

Expressionspedal oder die Aftertouch-Leiste so bearbeiten, steht Ihnen der gesamte Wertebereich für den verringerten Datenbereich zur Verfügung, und ermöglicht so eine präzisere Bearbeitung

Wenn Sie z B die Bandbreite eines Sliders auf die Werte zwischen 32 und 64 begrenzen, können Sie dennoch den gesamten Laufweg des Sliders verwenden, um Werte zwischen 32 (unten) und 64 (oben) auszuwählen Beachten Sie, dass dadurch keine präziseren MIDI-CC-Werte möglich sind - der Slider legt aber einen längeren Weg zwischen den einzelnen MIDI CC-Stufen zurück

Axiom Pro Benutzerhandbuch

|

34

Über die “Endlos”-Drehregler:

Diese Drehregler können wie die Drehregler mit Anschlag vieler Synthesizer und MIDI-Controller eingesetzt werden

(Drehregler mit Anschlag können nicht weitergedreht werden und MIDI-Daten senden, wenn sie den Mindest- oder

Maximalwert erreicht haben) So verhalten sich die Axiom Pro-Drehregler, wenn der “Type”-Parameter auf “MIDI CC” gesetzt ist In diesem Fall werden keine Daten mehr gesendet, wenn der Mindest- oder Maximalwert erreicht ist, auch wenn Sie den

Regler in die gleiche Richtung weiterdrehen (Daten werden nur gesendet, wenn Sie den Regler wieder zurückdrehen)

Das bedeutet, dass der Regler “absolute” MIDI-Werte sendet Wenn der Regler z B auf den Wert “64” eingestellt ist, drehen Sie den Regler im Uhrzeigersinn, um die Werte “65”, “66”, “67” usw zu senden Wenn Sie während des Spiels ein neues Preset (oder virtuelles Instrument) mit unterschiedlichen Controller-Werten laden, riskieren Sie, dass die Drehregler des Keyboards nicht mehr “synchron” mit der MIDI-Hardware oder -Software sind (d h , dass Ihr Hardware-Regler z B auf “64” gestellt ist und das neue Preset/Instrument die Position “0” erwartet) In diesem Fall können die Einstellungen des Synthesizers von 0 auf 65 “springen”, wenn Sie den Regler betätigen Dies kann verheerende Folgen haben, wenn der

Parameter z B der Lautstärke oder einem Filter zugewiesen ist!

Um dies zu verhindern, können die Axiom Pro-Drehregler auch “relative” MIDI-Befehle senden Wenn Sie einen Axiom Pro-

Drehregler betätigen, wird ein Befehl an die Software (oder an das angeschlossene MIDI-Gerät) gesendet, der besagt:

“Übernehme den aktuellen Wert und erhöhe/verringere ihn um 1” Diese Methode ist der herkömmlichen “absoluten” Methode vorzuziehen, da so verhindert wird, dass die Controller-Regler und die Software/Hardware nicht mehr synchronisiert sind, weil

Axiom Pro über die “erwartete” Position eines Reglers nicht informiert wird

Hierbei sollten Sie jedoch beachten, dass nicht alle Geräte oder Anwendungen relative MIDI-Befehle unterstützen Falls Ihre

Software relative MIDI-Daten nicht unterstützt, müssen Sie absolute MIDI-CC-Befehle verwenden

Außerdem können Anwendungen, die mit relativen MIDI-Befehlen umgehen können, unterschiedlich auf den Befehl reagieren

Deshalb können die Drehregler von Axiom Pro für das Senden von verschiedenen relativen MIDI-Befehlstypen konfiguriert werden, um die reibungslose Zusammenarbeit mit den allermeisten Anwendungen zu gewährleisten Lesen Sie im Handbuch

Ihrer Hardware/Software nach, welche Befehlstypen es unterstützt (und ggf wie diese Funktion aktiviert wird) Wählen Sie dann den passenden “Type”-Parameter für die Reglerzuweisung aus der Liste mit den Reglerzuweisungen auf Seite 4 in diesem Handbuch aus

Axiom Pro Benutzerhandbuch

Edit-Modus > Group (Pad)

|

35

Drücken

Sie 3

Drücken Sie P

Axiom Pro 49/61

oder

Axiom Pro 49/61

Drücken Sie

Record

Axiom Pro 25

Axiom Pro 25

Drücken Sie den Edit-Modus-Button, wählen Sie Option 3 und drücken Sie “P” (Axiom Pro 25: drücken Sie den “Record”-Button), um die Seite der Pad-Gruppe aufzurufen

Die Seite Edit Mode > Group (Pad) enthält Parameter, die die Drumpads betreffen

Sie können eine der anderen Reglergruppen auswählen, indem Sie die Gruppen-Buttons “N”, “S”, “E” und “P”

(Axiom Pro 49 und 61) drücken Bei Axiom Pro 25 wählen Sie die Gruppe der Drehregler mit dem “Play”-

Button, die der Pads mit dem “Record”-Button aus

6

Dieses Kapitel des Benutzerhandbuchs befasst sich mit der Pad-Gruppe (die anderen Gruppen werden in den folgenden Kapiteln behandelt)

Tipp:

Sie können diese

Seite direkt aufrufen, indem Sie einen Pad antippen, den Edit-

Modus-Button drücken und anschließend

Option 3 auswählen

Parameter:

Einstellbarer Bereich:

Name

(wählbar)

Mit diesem Parameter können Sie der Gruppe der Drumpads einen Namen geben Beachten

Sie, dass dieser Name nur im Axiom Pro-Controller angezeigt wird und keinen Einfluss auf Ihre

Audioanwendung hat

Mehr Informationen über die Namenparameter finden Sie im Kasten “Namensparameter bearbeiten” im Kapitel “Edit-Modus > Control” in diesem Handbuch

Parameter:

Einstellbarer Bereich:

Channel

Global, 1-16, Zone 1-4

• Global

Mit diesem Parameter wählen Sie den MIDI-Ausgangskanal für die Drumpad-Gruppe Der Parameter kann wie folgt gesetzt werden:

Hiermit setzen Sie den “Gruppen”-MIDI-Kanal für die Drumpads auf den auf der Seite Edit > Global eingestellten MIDI-Kanal

Hiermit setzen Sie den “Gruppen”-MIDI-Kanal für die Drumpads auf einen Kanal zwischen 1 und 16 • 1-16

• Zone 1-4

Hiermit setzen Sie den “Gruppen”-MIDI-Kanal für die Drumpads auf denselben Kanal, den auch die ausgewählte Keyboardzone (1 - 4) verwendet (s “Edit-Modus > Zones > Data”, um diese

Ausgangskanäle einzustellen)

6

HINWEIS: Da Axiom Pro 25 weder über Slider noch über einen Ziffernblock verfügt, werden auch keine Slider- oder Ziffernblock-

Gruppen angezeigt.

Axiom Pro Benutzerhandbuch

Parameter:

Einstellbarer Bereich:

|

36

Vel Lock

Ein, Aus

Mit diesem Parameter aktivieren / deaktivieren Sie die Velocity-Lock-Funktion für die Drumpads Wenn der Parameter auf “Off” gesetzt ist, reagieren die Pads anschlagdynamisch Wenn der Parameter auf “On” gesetzt ist, senden die einzelnen Pads stets mit der auf der Edit > Control -Seite eingestellten Velocity-Wert

Beachten Sie, dass diese Funktion nur für Pads verfügbar ist, die für das Senden von MIDI-

Noten konfiguriert wurden Velocity-Lock wird automatisch deaktiviert, wenn ein Pad nicht für MIDI-Noten konfiguriert ist

Parameter:

Einstellbarer Bereich:

Curve

Low, Normal, High, 4Steps, 3Steps, 2Steps, Low Range, Mid Range, High Range, Fixed

64, Fixed 100, Fixed 127

Mit diesem Parameter stellen Sie Velocity-Kurve der acht Drumpads ein; es erlaubt Ihnen, die Empfindlichkeit der Pads Ihrer Spielweise anzupassen

Die Einstellungen für die Anschlagdynamik teilen sich in vier Kategorien ein, entsprechend folgender Tabelle Im Anhang C finden Sie detaillierte Graphen der einzelnen Kurven:

Axiom Pro Benutzerhandbuch

|

37

Velocity-Einstellungen

(Pads)

Beschreibung

7

Low

Normal

Diese Einstellungen verändern die Empfindlichkeit der Pads von Axiom Pro stufenweise von “niedrig” bis “hoch” “Low” ist die geringste Empfindlichkeitsstufe (d h , Sie müssen die Pads fester anschlagen, um eine höhere MIDI-Anschlagdynamik zu erzielen) “High” ist die höchste Empfindlichkeitsstufe (d h , Sie müssen die Pads nicht so fest anschlagen, um die höchste

MIDI-Anschlagdynamik zu erzielen) “Normal” ist die Standardeinstellung in Axiom Pro

High

4 Steps

3 Steps

Mit diesen drei Einstellungen können Sie die gesamte Dynamikbandbreite der MIDI-Anschlagdynamik abrufen (von 0 - 127)

Die Einstellungen “4 steps”, “3 steps” und “2 steps” geben den Pads 4, 3 bzw 2 diskrete Velocity-Einstellungen (s unten)

Dadurch können Sie rhythmische Parts in “Ebenen” spielen (d h , Sie können mit einer konstanten Lautstärke spielen mit der

Option, lautere und leisere Akzente zu setzen)

2 Steps

Low Range

Mid Range

High Range

4 Steps 3 Steps 2 Steps

Diese “Range”-Einstellungen beschränken den MIDI-Dynamikbereich der Pads auf die niedrigsten und höchsten

Einstellungen So werden die MIDI-Velocities Ihres Spiels komprimiert und die Dynamik einer MIDI-Performance gleichmäßiger Dies ist eine nützliche Funktion für Keyboarder, die mehr Kontrolle über Ihr Dynamikspiel benötigen

Mit der “Low Range”-Einstellung verfügen Sie über Dynamikwerte von 0-64 und ein durchschnittliches Spiel ergibt Werte von 32-40 Mit der “Mid Range”-Einstellung verfügen Sie über Dynamikwerte von 32-96 und ein durchschnittliches

Spiel ergibt Werte von 64-72 Mit der “High Range”-Einstellung verfügen Sie über Dynamikwerte von 64-127 und ein durchschnittliches Spiel ergibt Werte von 96-104

Hi Range

Fixed 64

Fixed 100

Fixed 127

Fixed 64 Fixed 100 Fixed 127

7

Für sämtliche Graphen in dieser Tabelle steht die waagerechte Achse für die Stärke des Anschlags (links schwächer, rechts stärker) und die senkrechte Achse für die Ausgangsdynamik (unten geringer, oben höher). Im Anhang C finden Sie detaillierte Graphen der einzelnen Kurven:

Axiom Pro Benutzerhandbuch

Parameter:

Einstellbarer Bereich:

|

38

1-4

(wählbar)

Die Drehregler und Drumpads können bis zu vier Profile aufweisen, mit denen Sie schnell und einfach bis zu 32 Parameter steuern können Wenn Sie diese Seite im Edit-Modus aufrufen, können Sie ein ausgewähltes Profil mit den “+” und “-”-Buttons aktivieren und deaktivieren Drücken Sie den Soft-Key 4 (Edit), um den Namen des ausgewählten Profils zu bearbeiten

Mehr Informationen über die Namenparameter finden Sie im Kasten “Namensparameter bearbeiten” im Kapitel “Edit-Modus > Control” in diesem Handbuch

Axiom Pro Benutzerhandbuch

Edit-Modus > Group (Encoder)

|

39

Drücken

Sie 3

Drücken Sie E

Axiom Pro 49/61

oder

Axiom Pro 49/61

Drücken Sie

Play

Axiom Pro 25

Axiom Pro 25

Drücken Sie den Edit-Modus-Button, wählen Sie Option 3 und drücken Sie “E” (Axiom Pro 25: drücken Sie den “Play”-Button), um die Seite der Drehregler-Gruppe aufzurufen

Die Seite Edit Mode > Group (Encoder) enthält Parameter, die die Drehregler betreffen

Sie können eine der anderen Reglergruppen auswählen, indem Sie die Gruppen-Buttons “N”, “S”,

“E” und “P” (Axiom Pro 49 und 61) bzw “Play” und “Record” (Axiom Pro 25) drücken

8

Dieses Kapitel des Benutzerhandbuchs befasst sich mit der Gruppe der Drehregler (die anderen

Gruppen werden in den vorherigen und folgenden Kapiteln behandelt)

Tipp:

Sie können diese Seite direkt aufrufen, indem

Sie einen Drehregler betätigen, den Edit-

Modus-Button drücken und anschließend Option

3 auswählen

Parameter:

Einstellbarer Bereich:

Name

(wählbar)

Mit diesem Parameter können Sie der Gruppe der Drehregler einen Namen geben

Beachten Sie, dass dieser Name nur im Axiom Pro-Controller angezeigt wird und keinen

Einfluss auf Ihre Audioanwendung hat

Mehr Informationen über die Namenparameter finden Sie im Kasten “Namensparameter bearbeiten” im Kapitel “Edit-Modus > Control” in diesem Handbuch

8

Da Axiom Pro 25 weder über Slider noch über einen Ziffernblock verfügt, können Sie auch keine Gruppen für diese Regler auswählen.

Axiom Pro Benutzerhandbuch

Parameter:

Einstellbarer Bereich:

|

40

Channel

Global, 1-16, Zone 1-4

Mit diesem Parameter wählen Sie den MIDI-Ausgangskanal für die Gruppe der Drehregler

Der Parameter kann wie folgt gesetzt werden:

• Global

• 1-16

Hiermit setzen Sie den “Gruppen”-MIDI-Kanal für die Drehregler auf den auf der Seite Edit > Global eingestellten MIDI-Kanal

Hiermit setzen Sie den “Gruppen”-MIDI-Kanal für die Drehregler auf einen

Kanal zwischen 1 und 16

• Zone 1-4

Hiermit setzen Sie den “Gruppen”-MIDI-Kanal für die Drehregler auf denselben Kanal, den auch die ausgewählte Keyboardzone (1 - 4) verwendet (s “Edit-Modus > Zones > Data”, um diese Ausgangskanäle einzustellen)

Parameter:

Einstellbarer Bereich:

Accel Max

0-10

Wenn Sie die Axiom Pro-Drehregler langsam drehen, verändern sich die Parameter in

Einzelschritten Wenn Sie sie schneller drehen, verändern sie sich in Mehrfachschritten und

Sie können größere Veränderungen mit nur einer schnellen Bewegung des Drehreglers bewirken

Die Accel Max-Einstellung bestimmt die maximale Geschwindigkeit, mit der Parameter verändert werden, wenn ein Drehregler schnell bewegt wird Die Standardeinstellung ist

“5” Für eine präzisere (aber weniger empfindliche) Einstellung bei schnellem Drehen des

Reglers geben Sie einen niedrigeren Wert ein Für eine empfindlichere (aber weniger präzise) Einstellung bei schnellem Drehen des Reglers geben Sie einen höheren Wert ein

Parameter:

Einstellbarer Bereich:

1-4

(wählbar)

Die Gruppen der Drehregler und Drumpads können bis zu vier Profile aufweisen, mit denen

Sie schnell und einfach bis zu 32 Parameter steuern können Wenn Sie diese Seite im Edit-

Modus aufrufen, können Sie ein ausgewähltes Profil mit den “+” und “-”-Buttons aktivieren und deaktivieren Drücken Sie den Soft-Key 4 (Edit), um den Namen des ausgewählten

Profils zu bearbeiten

Mehr Informationen über die Namenparameter finden Sie im Kasten “Namensparameter bearbeiten” im Kapitel “Edit-Modus > Control” in diesem Handbuch

Axiom Pro Benutzerhandbuch

Edit-Modus > Group (Slider)

Drücken

Sie 3

|

41

Drücken

Sie S

Axiom Pro 49/61

Drücken Sie den Edit-Modus-Button, wählen Sie Option 3 und drücken Sie “S”, um die Seite der

Slider-Gruppe aufzurufen

Die Seite Edit Mode > Group (Slider) enthält Parameter, die die Slider betreffen

Sie können eine der anderen Reglergruppen auswählen, indem Sie die Gruppen-Buttons “N”, “S”, “E” und “P” (Axiom Pro 49 und 61) bzw “Play” und “Record” (Axiom Pro 25) drücken

Dieses Kapitel des Benutzerhandbuchs befasst sich mit der Gruppe der Slider (die anderen Gruppen werden in den vorherigen und folgenden Kapiteln behandelt)

Tipp:

Sie können diese Seite direkt aufrufen, indem Sie einen Slider bewegen, den Edit-Modus-

Button drücken und anschließend Option 3 auswählen

Parameter:

Einstellbarer Bereich:

Name

(wählbar)

Mit diesem Parameter können Sie der Gruppe der Slider einen Namen geben Beachten

Sie, dass dieser Name nur im Axiom Pro-Controller angezeigt wird und keinen Einfluss auf

Ihre Audioanwendung hat

Mehr Informationen über die Namenparameter finden Sie im Kasten “Namensparameter bearbeiten” im Kapitel “Edit-Modus > Control” in diesem Handbuch

Parameter:

Einstellbarer Bereich:

Channel

Global, 1-16, Zone 1-4

Mit diesem Parameter wählen Sie den MIDI-Ausgangskanal für die Gruppe der Slider Der

Parameter kann wie folgt gesetzt werden:

• Global

Hiermit setzen Sie den “Gruppen”-MIDI-Kanal für die Slider auf den auf der Seite Edit > Global eingestellten MIDI-Kanal

• 1-16

Hiermit setzen Sie den “Gruppen”-MIDI-Kanal für die Slider auf einen

Kanal zwischen 1 und 16

• Zone 1-4

Hiermit setzen Sie den “Gruppen”-MIDI-Kanal für die Slider auf denselben

Kanal, den auch die ausgewählte Keyboardzone (1 - 4) verwendet Siehe

“Edit-Modus > Zones > Data”, um diese Ausgangskanäle einzustellen

Axiom Pro Benutzerhandbuch

Parameter:

Einstellbarer Bereich:

Drawbar

Ein, Aus

|

42

Mit diesem Parameter aktivieren Sie den Drawbar-Modus In diesem Modus wird die

Funktionsweise der Slider umgekehrt: Der höchste MIDI CC-Wert (127) ist erreicht, wenn der Slider ganz nach unten geschoben wird, der niedrigste CC-Wert (0), wenn der

Slider ganz nach oben geschoben wird Dies ist dem Verhalten von Orgel-Zugriegeln nachempfunden

Parameter:

Einstellbarer Bereich:

NullMode

Ein, Aus

Wenn dieser Parameter auf die Standardeinstellung “On” gesetzt ist, wird der MIDI-

Ausgang des Sliders stummgeschaltet, wenn der Hardware-Slider nicht mit der

“erwarteten” Position des im Display abgebildeten Sliders synchron ist Damit wird verhindert, dass die zugehörigen Parameter in Ihrer Audioanwendung plötzlich zu einem anderen MIDI CC-Wert springen, sobald ein Slider bewegt wird

Nicht synchronisierte Slider werden im Display mit einer waagerechten Linie dargestellt, die der erwarteten Position entspricht. Ein Quadrat gibt die Position des Hardware-Sliders an.

Sobald das Quadrat über die Linie bewegt wird, werden der Hardware- und der Bildschirm-

Slider synchronisiert und dieser Slider sendet erneut MIDI-Daten

Ein nicht synchronisierter Slider

1 Ihre Audio-Workstation

(oder das virtuelle

Instrument) erwartet den

Slider in dieser Position

Ein synchronisierter

Slider

3 Sobald der

Hardware-Slider die “erwartete”

Sliderposition erreicht, wird er synchronisiert und gekoppelt

2 Dies ist die tatsächliche Stellung des Hardware-Sliders von Axiom Pro

Wenn dieser Parameter auf “Off” gesetzt ist, wird die waagerechte Linie (“erwartete

Position”) nicht angezeigt

Beachten Sie, dass die Werte der Slider gespeichert werden, wenn Sie einen neuen Patch laden Sobald der Patch wieder aktiviert ist, werden die Werte wiederhergestellt

Axiom Pro Benutzerhandbuch

Edit-Modus > Group (Numerical Keypad)

Drücken

Sie 3

Drücken

Sie N

|

43

Axiom Pro 49/61

Drücken Sie den Edit-Modus-Button, wählen Sie Option 3 und drücken Sie “N”, um die Seite der Ziffernblock-Gruppe aufzurufen

Die Seite Edit Mode > Group (Numerical Keypad) enthält Parameter, die den Ziffernblock betreffen

Sie können eine der anderen Reglergruppen auswählen, indem Sie die Gruppen-Buttons “N”

9

,

“S”

9

, “E” und “P” (Axiom Pro 49 und 61) bzw “Play” und “Record” (Axiom Pro 25) drücken

Dieses Kapitel des Benutzerhandbuchs befasst sich mit der Ziffernblock-Gruppe (die anderen

Gruppen wurden in den vorherigen Kapiteln behandelt)

Tipp:

Sie können diese Seite direkt aufrufen, indem

Sie einen Button des

Ziffernblocks drücken, den Edit-Modus-

Button drücken und anschließend Option 3 auswählen

Parameter:

Einstellbarer Bereich:

Name

(wählbar)

Mit diesem Parameter können Sie der Ziffernblock-Gruppe einen Namen geben Beachten

Sie, dass dieser Name nur im Axiom Pro-Controller angezeigt wird und keinen Einfluss auf

Ihre Audioanwendung hat

Mehr Informationen über die Namenparameter finden Sie im Kasten “Namensparameter bearbeiten” im Kapitel “Edit-Modus > Control” in diesem Handbuch

Parameter:

Einstellbarer Bereich:

9

Nur Axiom Pro 49 und 61

Channel

Global, 1-16, Zone 1-4

Mit diesem Parameter wählen Sie den MIDI-Ausgangskanal für die Ziffernblock-Gruppe

Der Parameter kann wie folgt gesetzt werden:

• Global

Hiermit setzen Sie den “Gruppen”-MIDI-Kanal für den Ziffernblock auf den auf der Seite Edit > Global eingestellten MIDI-Kanal

• 1-16

Hiermit setzen Sie den “Gruppen”-MIDI-Kanal für den Ziffernblock auf einen Kanal zwischen 1 und 16

• Zone 1-4 Hiermit setzen Sie den “Gruppen”-MIDI-Kanal für den Ziffernblock auf denselben Kanal, den auch die ausgewählte Keyboardzone

(1 - 4) verwendet (Siehe “Edit-Modus > Zones > Data”, um diese

Ausgangskanäle einzustellen )

Axiom Pro Benutzerhandbuch

Edit-Modus > Zones

Drücken

Sie 4

|

44

Auf der Seite Edit Mode > Zones können Sie die Parameter für jede der vier Zonen in Axiom Pro konfigurieren.

Um einen Zonenbereich auszuwählen:

1. Wählen Sie mit den Soft-Keys 2-3 (oder dem Drehregler E1) die Zone aus, die Sie bearbeiten möchten.

2. Wählen Sie mit dem Drehregler E5 die niedrigste Note des Bereichs aus.

10

3. Wählen Sie mit dem Drehregler E6 die höchste Note des Bereichs aus.

10

TIPP: Den Bereich der Keyboardzonen können Sie auch auswählen, indem Sie direkt die niedrigste und höchste

Taste drücken.

10

4. Drücken Sie den Soft-Key 4 (Data), um weitere Parameter zu der ausgewählten Zone aufzurufen (die Parameter des

“Data”-Untermenüs werden im folgenden Kapitel behandelt).

Eine Zone aktivieren / deaktivieren:

Die Radiobuttons am linken Rand des Displays zeigen an, welche Zones aktiv sind und welche nicht (aktive Zonen werden mit markierten Radiobuttons dargestellt). Aktivieren Sie eine Zone mit den zugehörigen Slider-Buttons “1” bis “4” (“Loop”,

“Rewind”, “Fast Forward” und “Stop” bei Axiom Pro 25). Um mehrere Zonen zu aktivieren, drücken und halten Sie die entsprechenden Buttons gleichzeitig.

Drücken Sie den entsprechenden Slider-Button erneut, um eine Zone zu deaktivieren.

10

Beachten Sie, dass Octave-Shift und Transposition nicht berücksichtigt werden, wenn Sie Keyboard-Zonen auswählen

(d. h., Transposition und Octave-Shift müssen zurückgesetzt sein).

Axiom Pro Benutzerhandbuch

Edit-Modus > Zones > Data

Drücken

Sie 4

|

45

Drücken

Sie 4 soft-key 4,

“DATA”

Um die Data-Seite einer Zone aufzurufen, wechseln Sie in den Edit-Modus, wählen Sie die zu bearbeitende Zone aus und drücken

Sie den Soft-Key 4 (Data) Es werden weitere Einstellungen für individuelle Zonen aufgerufen

Parameter:

Einstellbarer Bereich:

Channel

Global, 1-16

Mit diesem Parameter wählen Sie den MIDI-Ausgangskanal für die ausgewählte Zone Der

Parameter kann wie folgt gesetzt werden:

• Global

• 1-16

Hiermit setzen Sie den MIDI-Kanal für die ausgewählte Zone auf den auf der Seite Edit > Global eingestellten MIDI-Kanal

Hiermit setzen Sie den MIDI-Kanal für die ausgewählte Zone auf einen

Kanal zwischen 1 und 16

Parameter:

Einstellbarer Bereich:

Octave

-4 bis +4

Dieser Parameter versetzt den Oktavbereich der ausgewählten Keyboard-Zone nach oben oder nach unten Beachten Sie, dass dieser Parameter in Verbindung mit den Global-

Shifts funktioniert, die Sie über den “Octave”-Parameter auf der Edit Mode > Global

-Seite eingestellt haben Wenn Sie Global Octave-Shift zum Beispiel auf “+1” und diesen

Parameter auf “+2” gesetzt haben, wird die ausgewählte Keyboard-Zone um insgesamt drei

Oktaven nach oben versetzt

Parameter:

Einstellbarer Bereich:

Transp

-12 bis +12

Dieser Parameter transponiert alle Tasten der ausgewählten Keyboard-Zone um bis zu 12

Halbtöne nach oben oder nach unten Beachten Sie, dass dieser Parameter in Verbindung mit der globalen Transponierung funktioniert, die Sie über den “Transp ”-Parameter auf der

Edit Mode > Global -Seite eingestellt haben Wenn Sie Global Transposition zum Beispiel auf “+1” und diesen Parameter auf “+2” gesetzt haben, wird die ausgewählte Keyboard-

Zone um insgesamt drei Halbtöne nach oben transponiert

Axiom Pro Benutzerhandbuch

Parameter:

Einstellbarer Bereich:

|

46

MIDI Port

O, A, A&O, B, B&O, A&B, All, Off

Jede der vier Zonen kann individuell für das Senden von MIDI-Daten auf einer beliebigen

Kombination von MIDI-Ports konfiguriert werden

• A Axiom Pro 61

11

USB A

• B Axiom Pro 61

11

USB B

• O Axiom Pro 61

11

MIDI Out (Externer MIDI-Port)

• All

MIDI-Daten werden über alle Ports gesendet

• Off MIDI-Daten werden nicht gesendet

Parameter:

Einstellbarer Bereich:

Parameter:

Einstellbarer Bereich:

Program

0-127

Dieser Parameter sendet Program Change-MIDI-Befehle auf dem für die Keyboard-Zone ausgewählten Ausgangs-Kanal, wenn ein Axiom Pro-Patch geladen wird Beachten Sie, dass Program Change-Befehle nur von aktiven Zonen gesendet werden Im Kapitel “Edit-

Modus > Zones” in diesem Handbuch wird beschrieben, wie Sie die Zonen aktivieren und deaktivieren

BankLSB

0-127

Dieser Parameter sendet Bank LSB-

Befehle auf dem für die Keyboard-Zone ausgewählten Ausgangs-Kanal, wenn ein

Axiom Pro-Patch geladen wird Beachten

Sie bitte, dass Bank LSB-Befehle nur von aktiven Zonen gesendet werden und keine Wirkung haben, bis ein Program

Change-Befehl gesendet wird

HINWEIS:

Wenn Sie ein Axiom

Pro-Patch mit Program Change-,

Bank LSB- oder Bank MSB-

Befehlen für die Zonen laden, sendet jede Zone ihre zugewiesenen

Befehle, sobald der Patch geladen ist. Wenn Sie einen Patch laden möchten, ohne diese Befehle zu senden, vergewissern Sie sich, dass das Keyboard-Symbol auf der

Load-Seite nicht markiert ist. Siehe hierzu den Abschnitt “Patches laden” im Kapitel “Axiom Pro-Patches speichern und laden”.

Parameter:

BankMSB

Einstellbarer Bereich: 0-127

Dieser Parameter sendet Bank MSB-Befehle auf dem für die Keyboard-Zone ausgewählten

Ausgangs-Kanal, wenn ein Axiom Pro-Patch geladen wird Beachten Sie bitte, dass Bank

MSB-Befehle nur von aktiven Zonen gesendet werden und keine Wirkung haben, bis ein

Program Change-Befehl gesendet wird

11

Die 25- und 49-Tasten-Versionen von Axiom Pro werden als “Axiom Pro 25” bzw. “Axiom Pro 49” angezeigt.

Axiom Pro Benutzerhandbuch

Edit Mode > MIDI

Drücken

Sie 4

|

47

Diese Seite bietet eine Reihe von MIDI-Optionen.

Parameter:

Einstellbarer Bereich:

SysEx

Off, O, A, A&O, B, B&O, A&B, All

SysEx-Befehle können über jede beliebige Kombination von Axiom Pro-Ports gesendet werden:

• A Axiom Pro 61

12

USB A

• B Axiom Pro 61

12

USB B

• O Axiom Pro 61

12

MIDI Out (Externer MIDI-Port)

• All

MIDI-Daten werden über alle Ports gesendet

• Off MIDI-Daten werden nicht gesendet

HINWEIS:

SysEx-Befehle sind nicht an MIDI-Kanäle gebunden, sondern verwenden ein “Geräte-ID”. Wenn ein SysEx-Befehl über einen bestimmten Axiom Pro-MIDI-Port gesendet wird, empfangen alle angeschlossenen Geräte (und Anwendungen) die darin enthaltenen Daten. Weitere Informationen zu SysEx-Befehlen und Geräte-IDs finden

Sie weiter unten.

Parameter:

Einstellbarer Bereich:

DevID

0-127

Mit diesem Parameter stellen Sie den “Geräte-ID” ein, wenn Sie SysEx-Befehl von

Axiom Pro senden Die Geräte-ID-Voreinstellung lautet 127

Mit der Voreinstellung 127 kann Axiom Pro alle eingehenden SysEx-Befehle empfangen, die mit Axiom Pro-Controllern kompatibel sind Wenn Sie diese Standardeinstellung ändern, reagiert Axiom Pro nur auf SysEx-Befehle, die dieselbe Geräte-ID enthalten Dies ist nützlich, wenn mehrere Axiom Pro-Controller an Ihren Sequenzer angeschlossen sind, Sie aber SysEx-Befehle ausschließlich an einen bestimmten Controller mit einer individuellen

Geräte-ID senden möchten

12

Die 25- und 49-Tasten-Versionen von Axiom Pro werden als “Axiom Pro 25” bzw. “Axiom Pro 49” angezeigt.

Axiom Pro Benutzerhandbuch

Parameter:

Einstellbarer Bereich:

|

48

PatchID

Ein, Aus

Wenn Sie diese Option aktivieren, wird ein SysEx-Befehl mit allen Einstellungen des ausgewählten Axiom Pro-Patch gesendet, wenn ein Patch aus der Load-Seite aufgerufen wird

Parameter:

Einstellbarer Bereich:

MIDI Out

USB, Keyboard

Der MIDI-Ausgang auf der Rückseite von Axiom Pro kann für die Übertragung von MIDI-

Daten des Controllers oder vom Computer (USB-Verbindung) konfiguriert werden:

• USB

Der MIDI-Ausgangsport überträgt Daten, die er über USB von Ihrer

Audioanwendung empfangen hat Wenn dieser Parameter auf “USB” gesetzt ist, werden über den MIDI-Ausgangsport keine Daten gesendet, die von den Reglern (Buttons, Drehregler, Tasten, usw ) des Keyboards generiert werden

• Keyboard

Der MIDI-Ausgangsport überträgt die vom Keyboard generierten

Daten (Tasten, Buttons, Drehregler, usw ) Wenn dieser Parameter auf

“Keyboard” gesetzt ist, werden die über USB empfangenen Daten nicht

über den MIDI-Ausgang gesendet

HINWEIS:

MIDI-Daten, die von den Reglern von Axiom Pro generiert werden, werden immer über die USB-Verbindung an den Computer gesendet, unabhängig von der Einstellung dieses Parameters. Dieser

Parameter betrifft nur den MIDI-Ausgangsport auf der Rückseite des

Keyboards und bestimmt, welche Daten über diesen Port gesendet werden.

Parameter:

Einstellbarer Bereich:

Send All

Send

Wenn Sie diesen Parameter auswählen, wird die “Send”-Option für Soft-Key 4 angezeigt

Wenn Sie diesen Button drücken, wird ein SysEx-Dump des gesamten Speichers von

Axiom Pro über den ausgewählten SysEx-Port gesendet (s den SysEx-Parameter weiter oben, um einen SysEx-Ausgangsport zu definieren)

TIPP FÜR FORTGESCHRITTENE MIDI-NUTZER: Diese Funktion kann auch extern aktiviert werden Senden Sie den folgenden SysEx-Befehl an Axiom Pro:

F0 00 01 05 20 7F 01 7F F7

Axiom Pro Benutzerhandbuch

Parameter:

Einstellbarer Bereich:

|

49

Send Patch

Send

Wenn Sie diesen Parameter auswählen, wird die “Send”-Option für Soft-Key 4 angezeigt

Wenn Sie diesen Button drücken, wird ein SysEx-Dump des Speichers des aktuell geladenen Axiom Pro-Patches über den ausgewählten SysEx-Port gesendet (s den SysEx-

Parameter weiter oben, um einen SysEx-Ausgangsport zu definieren)

TIPP FÜR FORTGESCHRITTENE MIDI-NUTZER: Diese Funktion kann auch extern aktiviert werden, indem Sie einen SysEx-Befehl senden, der diese Daten anfordert Um die Informationen des aktuell geladenen Patches anzufordern, senden Sie folgenden SysEx-Befehl an Axiom Pro:

F0 00 01 05 20 7F 01 00 F7

Um die Informationen eines Patches zu senden, der nicht geladen ist, senden Sie folgenden SysEx-Befehl an Axiom Pro:

F0 00 01 05 20 7F 05 xx F7

Der Platzhalter “xx” steht für die Nummer des Patches, den Sie anfordern möchten

Beachten Sie, dass diese Nummer im Hexadezimalformat eingegeben werden muss

(d h , 01-32 hexadezimal statt 0-50 dezimal) Eine Tabelle zur Hexadezimalumrechnung finden Sie im Anhang G

Parameter:

Einstellbarer Bereich:

Parameter:

Einstellbarer Bereich:

Snapshot

Send

Wenn Sie diesen Parameter auswählen, wird die “Send”-Option für Soft-Key 4 angezeigt Drücken Sie diesen Button, um die aktuellen Werte aller Drehregler und Slider zu senden

(nur Axiom Pro 49 und 61) Diese

Information wird über die MIDI-Ports gesendet, die Sie für die Drehregler- und Slider-Gruppen ausgewählt haben In den Kapiteln “Edit-Modus

> Group (Encoder)” und “Edit-

Modus > Group (Slider)” in diesem

Handbuch wird beschrieben, wie Sie den Ausgangsport für eine Gruppe auswählen

Über SysEx- und Snapshot-Daten:

Mit den Optionen “Send All”, “Send

Patch” und “Snapshot” werden MIDI-

Daten gesendet, die mit einem Sequenzer aufgenommen werden können Diese

Informationen können dann zurück an Axiom

Pro gesendet werden, um schnell und einfach alle Zuweisungen und Positionen der

Regler nach Ihren Wünschen einzustellen

Wenn Sie z B eigene Reglerzuweisungen vorgenommen haben oder wünschen, dass die Regler in einer bestimmten Position sind, bevor Sie einen Song beginnen, nehmen Sie die “Patch”- und “Snapshot”-Information vor einer Sequenz auf Auf diese Weise sind alle

Reglerzuweisungen und -positionen stets richtig eingestellt, bevor der Sequenzer mit der Wiedergabe beginnt

Panic

Send

Wenn Sie diesen Parameter auswählen, wird die “Send”-Option für Soft-Key 4 angezeigt Drücken Sie diesen Button, um einen “All Notes Off”- (oder “Panic”) Befehl auf allen Kanälen zu senden

Nutzen Sie diese Funktion, um “hängende” Noten (die nicht abbrechen, wenn die Taste losgelassen wurde) auf Ihrem virtuellen Instrument oder angeschlossenem MIDI-Modul abzuschalten

Axiom Pro Benutzerhandbuch

|

50

9

Fehlerbehebung

Axiom Pro ist ein professioneller Keyboard-Controller, der für eine Vielzahl von Anwendungen erfolgreich getestet wurde Für den Fall dass wider Erwarten Probleme bei der Verwendung von Axiom Pro auftreten, haben wir in der folgenden Liste mögliche Probleme und

Lösungen zur Fehlerbehebung zusammengestellt

1. Mein Axiom Pro-Keyboard funktioniert plötzlich nicht mehr, nachdem es seit der Installation problemlos arbeitete.

Beenden Sie sämtliche Musikanwendungen, schalten Sie Axiom Pro aus und starten Sie Ihren Computer neu Schalten Sie

Axiom Pro wieder ein, sobald Ihr Computer hochgefahren ist und versuchen Sie es erneut

2. Ich habe ein Sustainpedal an mein Axiom Pro-Keyboard angeschlossen, aber es funktioniert “falsch herum”, d. h., die Noten werden gehalten, wenn das Pedal oben ist und nicht, wenn es gedrückt ist.

Das Keyboard errechnet die Polarität des Sustainpedals, wenn es eingeschaltet wird Wenn das Axiom Pro-Keyboard eingeschaltet wird, geht es davon aus, dass das Sustainpedal auf AUS (nicht gedrückt) steht Das Pedal sollte beim

Einschalten des Keyboards nicht gedrückt werden, um den ordnungsgemäßen Betrieb zu gewährleisten

3. Ich habe das Keyboard mit dem USB-Kabel an meinen Computer angeschlossen, aber es wird im MIDI-Geräte-

Dialogfenster meiner Software nicht angezeigt.

Lösung 1: Möglicherweise wird Axiom Pro nicht mit genügend Spannung versorgt Schließen Sie Axiom Pro an einen anderen USB-Port an oder verwenden Sie das optionale Netzteil (9V, 500mA), um das Problem zu beheben

Lösung 2: Unter Windows XP erscheint Axiom Pro als “USB Audiogerät”, wenn Sie keine weiteren Treiber installiert haben Wählen Sie “USB-Audiogerät” als Ihr MIDI-Eingangs- und Ausgangsgerät aus Die Installation der

Axiom Pro-Treiber ist in der gedruckten Axiom Pro-Quickstart-Anleitung beschrieben.

4. Meine Musiksoftware (oder Hardware-MIDI-Modul) ruft immer den Sound direkt neben der Programmnummer auf, die ich über Axiom Pro gesendet habe. Wenn ich zum Beispiel Program Change 40 (Geige) sende, lädt mein MIDI-Modul (oder Software) Nummer 41 (Viola).

Das ist normal Manche MIDI-Geräte nummerieren ihre Sound-Presets von 1 - 128 (und nicht von 0 - 127) durch Es kann es also vorkommen, dass die Nummer des vom Keyboard angeforderten Soundpatches nicht dem tatsächlich aufgerufenen

Sound-Preset im Soundmodul entspricht

5. Wenn ich Tasten drücke oder einen MIDI-Regler (Räder, Drehregler, Data-Buttons, usw.) betätige, werden keine

Daten über den MIDI-Ausgangsport an der Rückseite von Axiom Pro gesendet.

Möglicherweise ist der Axiom Pro “MIDI Out”-Parameter auf “USB” gesetzt Der MIDI-Ausgang kann für die Übertragung von

MIDI-Daten vom Axiom Pro-Keyboard oder vom Computer (USB-Verbindung) konfiguriert werden Wenn der MIDI-Ausgang für USB konfiguriert ist, werden keine MIDI-Daten an den MIDI-Ausgang gesendet

Wie Sie den MIDI-Ausgang entsprechend konfigurieren, entnehmen Sie bitte dem Kapitel “Edit Mode > MIDI” in diesem

Benutzerhandbuch

Axiom Pro Benutzerhandbuch

|

51

6. Windows XP/Vista-Nutzer: Nachdem ich Axiom Pro an meinen Computer angeschlossen habe, erscheint im

Gerätemanager neben Anderen Geräten > M-Audio DFU ein Fragezeichen. Bedeutet dies, dass mit Axiom Pro ein Problem aufgetreten ist?

Dies ist ein normaler Vorgang und Ihr Axiom Pro wird als class-kompatibles Gerät (d h ohne Treiber) normal funktionieren

Wenn Sie die Axiom Pro-Treiber installieren, haben Sie Zugriff auf zusätzliche Funktionen (z B Multi-Client-Support, Betrieb mit zulässigen Versionen der Pro Tools M-Powered-Software und Übertragung umfangreicher SysEx-Befehle) und es sollte evtl auftretende “DFU”-Probleme beheben Darüber hinaus sollte nach der Installation auch das Fragezeichen neben dem

Gerät im Gerätemanager verschwinden

7. Wenn ich ein virtuelles Instrument aus meiner Musikanwendung spiele, gibt es eine kurze Verzögerung, bevor ich den Sound höre.

Bei dieser Verzögerung handelt es sich um die Latenzzeit, die Sie über die Puffergröße im Control Panel Ihres Audio-Interface reduzieren können Weitere Informationen hierzu entnehmen Sie bitte der Dokumentation Ihres Audio-Interface

8. Die Einstellung des Axiom Pro-Displays wurde verändert und zeigt nichts mehr an.

Sie können das Display zurücksetzen, auch wenn es nichts anzeigt Drücken Sie den Edit-Modus-Button und anschließend

“6” auf dem Ziffernblock (Axiom Pro 49 und 61) bzw die “6 MNO” D#-Taste (Axiom Pro 25), um die verschiedenen Display-

Einstellungen aufzurufen

9. Nachdem ich viele Änderungen an den Einstellungen vorgenommen habe, würde ich das Keyboard gerne auf die Werkseinstellungen zurücksetzen.

Axiom Pro 49/61 kann auf die Werkseinstellungen zurückgesetzt werden, indem Sie die “+” und “-” Buttons des Ziffernblocks beim Einschalten des Geräts gedrückt halten Axiom Pro 25 kann zurückgesetzt werden, indem Sie die “+” und “-”-Data-

Buttons beim Einschalten des Geräts gedrückt halten

Bedenken Sie bitte, dass damit alle von Ihnen vorgenommenen Änderungen an Zuweisungen und Patches verloren gehen

Axiom Pro Benutzerhandbuch

|

52

10

Anhänge

Anhang A: Axiom Pro Patch-Werkseinstellungen

Axiom Pro wird mit einer Reihe von voreingestellten Patches geliefert:

Patch-Nr. Name Drehregler

Profil 1 Profil 2 Profil 3 Profil 4

Slider

1 GM-Patch

2 Pro Tools (Mac)

3 Pro Tools (PC)

4 Xpand 2

5 DB-33

6 Vakuum

7 Hybrid A (Teil A)

8 Hybrid B (Teil B)

9 Velvet

10 Strike 13

11 impOSCar

12 Oddity

13 MiniMonsta

Teil A

(Diverse

Regler)

Teil B

N/A

(Diverse

Regler)

N/A

Oszillatoren Filter

Oszillatoren Filter

EQ/Röhre Delay

Mikrofone und

Klangfarbe

Pan

Oszillatoren Filter

VCO 1 VCO 2

Oszillator Filter

Siehe unten für weitere Informationen.

Teil C

N/A

Teil D

N/A

Globale Parameter, FX-Sends (Teil A)

Neun Drawbars

N/A

Modulation

Modulation

Wah/

Verzerrung

Inserts

Modulation

VCF

(Diverse

Regler)

N/A

FX

FX

Modulation

Solo

Velocity

LFO/S&H

N/A

Zwei Hüllkurven

Globale Regler

Globale Regler

Velocity-Kurve (Klangfarbe und Amplitude), Reverb,

Chorus

Drum-Level (erste acht)

VCA- und VCF-Hüllkurven

Main ADSR, drei Mixerquellen

Mixereingänge, ADSR-Hüllkurve

14 Logic

15 Cubase (Mac)

16 Cubase (PC)

17 Reason (Mac)

18 Reason (PC)

19 Ableton Live

20 Zahlen

Siehe unten für weitere Informationen.

13

Bei der Verwendung von Strike ändern sich die Zuweisungen der Axiom Pro-Drumpads je nach ausgewähltem Profil.

Profil 1 (Mikrofone und Klangfarbe): Pads spielen einzelne Instrumente

Profil 2 (Pan): Pads schalten einzelne Teile des Drumkits (oder Loops) stumm

Profil 3 (Inserts): Pads triggern Teil A-Loops

Profil 4 (Solo): Pads triggern Teil B-Loops

Über die F-Keys: Alle Axiom Pro Patch-Werkseinstellungen enthalten dieselben F-Key-Zuweisungen:

F1 Enter

F2

F3

F4

F5

F6

F7

Pfeiltaste links

Pfeiltaste rechts

Pfeiltaste auf

Pfeiltaste ab

Nächst niedrigeren Axiom Pro Patch

Nächst höheren Axiom Pro Patch

Axiom Pro Benutzerhandbuch

|

53

DAW-Patches

Mit den DAW-Patches können diverse Audioanwendungen gesteuert werden (Pro Tools, Reason, Cubase, usw ) Sie unterscheiden sich in erster Linie durch ihre Ziffernblock-Zuweisungen

Beachten Sie, dass in allen DAW-Patches (1-3 und 14-20) die Axiom Pro-Transport-Regler die ASCII-Tastaturbefehle senden, die den Tranport-Buttons Ihrer DAW-Software entsprechen

Patch 1: GM-Patch

Axiom Pro Ziffernblock

1

2

3

4

7

8

5

6

0

+

9

MIDI-Befehl

Program Change: “1”

Program Change: “2”

Program Change: “3”

Program Change: “4”

Program Change: “5”

Program Change: “6”

Program Change: “7”

Program Change: “8”

Program Change: “9”

Program Change: Um eins verringern

Program Change: “0”

Program Change: Um eins erhöhen

Drehregler und Slider

Slider und Drehregler generieren folgende MIDI-Continuos Controllernummern (MIDI-CCs):

Axiom Pro Control

Drehregler E1

Drehregler E2

Drehregler E3

Drehregler E4

Drehregler E5

Drehregler E6

Drehregler E7

Drehregler E8

Slider S1

Slider S2

Slider S3

Slider S4

Slider S5

Slider S6

Slider S7

Slider S8

Slider S9

71

91

93

73

76

92

95

74

72

05

84

07

MIDI CC-Nr.

10

02

12

13

75

Axiom Pro Benutzerhandbuch

|

54

Patch 2: Pro Tools (Mac) und Patch 3: Pro Tools (PC)

Axiom Pro Ziffernblock Pro Tools Shortcut

1 Session speichern

2

3

4

Click umschalten ein/aus

Zwischen Edit- und Mix-Fenster umschalten

Ausgewählte Region duplizieren

7

8

5

6

Loop-In setzen (während der Wiedergabe)

Loop-Out setzen (während der Wiedergabe)

Strg

Cmd (Mac) / Start (PC)

0

+

9

Opt (Mac) / Alt (PC)

Herauszoomen (horizontal)

Umschalt

Hereinzoomen (horizontal)

Drehregler und Slider

Die Slider und Drehregler sind für die Steuerung der gängigsten Parameter in den virtuellen Instrumenten Digidesign

AIR programmiert. Die Standardzuweisungen sind auch mit den üblichen General-MIDI-Zuweisungen kompatibel.

Patch 14: Logic Pro

0

+

8

9

6

7

Axiom Pro Ziffernblock

1

4

5

2

3

Logic Pro Shortcut

Projekt speichern

Rückgängig

Mixer-Ansicht umschalten

Plug-In-Ansicht umschalten

Click umschalten ein/aus

Quantisieren

Marker setzen während der Wiedergabe

Gehe zum vorherigen Marker

Gehe zum nächsten Marker

Vorherige Plug-In-Einstellung

Loop-Auswahl

Nächste Plug-In-Einstellung

Drehregler und Slider

Slider und Drehregler spiegeln die General MIDI-Zuweisungen wider, die in Axiom Pro-Patch 1 verwendet werden.

Benutzen Sie das “Control Surfaces”-Modul in Logic Pro, um Axiom Pro den Parametern der Software zuzuweisen, oder HyperControl für eine 2-Wege-Integration.

Axiom Pro Benutzerhandbuch

|

55

Patch 15: Cubase (Mac) oder Patch 16: Cubase (PC)

Axiom Pro Ziffernblock Cubase Shortcut

1 Projekt speichern

2

3

4

Rückgängig

Mixer-Ansicht umschalten

Auswahl duplizieren

5

6

7

8

Gehe zum Anfang des Songs

Loop-Auswahl

Halten und auf Axiom Pro “8” und “9” (Ziffernblock) drücken, um den L- bzw

R-Locator-Point zu setzen

Gehe zu L

0

+

9

Gehe zu R

Herauszoomen (horizontal)

Click umschalten ein/aus

Hereinzoomen (horizontal)

Drehregler und Slider

Um die Axiom Pro Cubase-Patches zu beutzen, müssen Sie ein “Generic Remote”-Gerät in Cubase erstellen. Wenn

Axiom Pro als “Generic Remote”-Gerät konfiguriert ist, können die Slider und Drehregler nach Belieben für die

Steuerung von Cubase zugewiesen werden. Lesen Sie hierzu bitte das Cubase-Handbuch.

Standardmäßig spiegeln die Slider und Drehregler die General MIDI-Zuweisungen wider, die in Axiom Pro-Patch

1 verwendet werden. Für eine vollkommene 2-Wege-Integration von Axiom Pro mit Cubase verwenden Sie bitte

HyperControl.

Patch 17: Reason (Mac) oder Patch 18: Reason (PC)

Axiom Pro Ziffernblock

1

2

3

6

7

4

5

0

8

9

+

Reason Shortcut

Song speichern

Rückgängig

Click umschalten ein/aus

Quantisieren umschalten ein/aus

Herauszoomen (horizontal)

Hereinzoomen (horizontal)

Expand-Sequenzer

Gehe zu L-Locator

Gehe zu R-Locator

Tempo verringern

Gehe zum Anfang des Songs

Tempo erhöhen

Drehregler und Slider

Die Patches 17 und 18 wurden für den Einsatz mit Reason auf Macintosh bzw. PCs konzipiert. In diesem Patch sind die Axiom Pro-Slider und Drehregler den Mixer-Parametern für Reason zugewiesen. Um sie verwenden zu können, müssen Sie Axiom Pro als “Remote device” einstellen und Kanal 1 über MIDI Channel Mapping oben im virtuellen

Rack dem Mixer zuweisen.

Die Drumpads wird Redrum gesteuert. Die Profile 1, 2 und 3 enthalten aktive Zuweisungen. Profil 1 ist den Drums

1-8 zugewiesen, Profile 2 und 3 die Mute- bzw. Solo-Funktion für Drums 1-8.

Axiom Pro Benutzerhandbuch

|

56

Patch 19: Ableton Live

Axiom Pro Ziffernblock Ableton Live Shortcut

1 Trigger 1

2

3

4

Trigger 2

Trigger 3

Trigger 4

7

8

5

6

Trigger 5

Trigger 6

Trigger 7

Trigger 8

0

+

9

Trigger für Änderungen in Drehregler-Seiten einstellen

Bank mixer down

Trigger zum Einführen von Clips in Bank einstellen

Bank mixer up

Der Ableton Live-Patch nutzt die Unterstützung der Anwendung von M-Audio Axiom-Controllern (d.h. den “Standard”-

Axiom, nicht die Pro-Version).

Wählen Sie bei der Konfiguration von Ableton Live “Axiom Classic” als Ihre Controller-Oberfläche.

Patch 20: Ziffern

9

7

8

0

+

Axiom Pro Ziffernblock

1

2

5

6

3

4

7

8

9

Enter

0

Esc

5

6

3

4

ASCII-Zeichen

1

2

Drehregler und Slider

Slider und Drehregler spiegeln die General MIDI-Zuweisungen wider, die in Axiom Pro-Patch 1 verwendet werden.

Axiom Pro Benutzerhandbuch

Anhang B: Keyboard-Velocity -Kurven

Axiom Pro Keyboard

Velocity Curve: Low

80

70

60

50

40

30

20

130

120

110

100

90

10

0

130

120

110

100

90

80

70

60

50

40

30

20

10

0

(Minimum) Strike Force (Maximum)

Axiom Pro Keyboard

Velocity Curve: Low-Normal

(Minimum) Strike Force (Maximum)

|

57

Axiom Pro Keyboard

Velocity Curve: Normal

130

120

110

100

90

80

70

60

50

40

30

20

10

0

(Minimum) Strike Force (Maximum)

Axiom Pro Keyboard

Velocity Curve: Normal-High

130

120

110

100

90

80

70

60

50

40

30

20

10

0

(Minimum) Strike Force (Maximum)

Axiom Pro Benutzerhandbuch

|

58

Anhang B: Keyboard-Velocity -Kurven (Fortsetzung)

Axiom Pro Keyboard

Velocity Curve: High

Axiom Pro Keyboard

Velocity Curve: Linear

40

30

20

10

0

80

70

60

50

130

120

110

100

90

40

30

20

10

0

80

70

60

50

130

120

110

100

90

(Minimum) Strike Force (Maximum) (Minimum) Strike Force (Maximum)

Axiom Pro Keyboard

Velocity Curve: Low Range

40

30

20

10

0

80

70

60

50

130

120

110

100

90

(Minimum) Strike Force (Maximum)

Axiom Pro Keyboard

Velocity Curve: Mid Range

40

30

20

10

0

80

70

60

50

130

120

110

100

90

(Minimum) Strike Force (Maximum)

Axiom Pro Benutzerhandbuch

Anhang B: Keyboard-Velocity -Kurven (Fortsetzung)

Axiom Pro Keyboard

Velocity Curve: High Range

40

30

20

10

0

80

70

60

50

130

120

110

100

90

(Minimum) Strike Force (Maximum)

|

59

Axiom Pro Keyboard

Velocity Curve: Fixed 64

40

30

20

10

0

80

70

60

50

130

120

110

100

90

(Minimum) Strike Force (Maximum)

Axiom Pro Keyboard

Velocity Curve: Fixed 100

40

30

20

10

0

80

70

60

50

130

120

110

100

90

(Minimum) Strike Force (Maximum)

Axiom Pro Keyboard

Velocity Curve: Fixed 127

40

30

20

10

0

80

70

60

50

130

120

110

100

90

(Minimum) Strike Force (Maximum)

Axiom Pro Benutzerhandbuch

Anhang C: Drum Pad-Velocity -Kurven

Axiom Pro Drum Pads

Velocity Curve: Low

90

80

70

60

50

40

30

20

130

120

110

100

10

0

(Minimum) Strike Force (Maximum)

Axiom Pro Drum Pads

Velocity Curve: High

90

80

70

60

50

40

30

20

130

120

110

100

10

0

(Minimum) Strike Force (Maximum)

|

60

Axiom Pro Drum Pads

Velocity Curve: Normal

90

80

70

60

50

40

30

20

130

120

110

100

10

0

(Minimum) Strike Force (Maximum)

Axiom Pro Drum Pads

Velocity Curve: 4 Steps

90

80

70

60

50

40

30

20

130

120

110

100

10

0

(Minimum) Strike Force (Maximum)

Axiom Pro Benutzerhandbuch

Anhang C: Drum Pad-Velocity -Kurven (Fortsetzung)

Axiom Pro Drum Pads

Velocity Curve: 3 Steps

90

80

70

60

50

40

30

20

130

120

110

100

10

0

(Minimum) Strike Force (Maximum)

Axiom Pro Drum Pads

Velocity Curve: Low Range

100

80

60

140

120

40

20

0

(Minimum) Strike Force (Maximum)

|

61

Axiom Pro Drum Pads

Velocity Curve: 2 Steps

90

80

70

60

50

40

30

20

130

120

110

100

10

0

(Minimum) Strike Force (Maximum)

Axiom Pro Drum Pads

Velocity Curve: Mid Range

100

80

60

140

120

40

20

0

(Minimum) Strike Force (Maximum)

Axiom Pro Benutzerhandbuch

Anhang C: Drum Pad-Velocity -Kurven (Fortsetzung)

Axiom Pro Keyboard

Velocity Curve: High Range

90

80

70

60

50

40

30

20

130

120

110

100

10

0

(Minimum) Strike Force (Maximum)

Axiom Pro Drum Pads

Velocity Curve: Fixed 100

90

80

70

60

50

40

30

20

130

120

110

100

10

0

(Minimum) Strike Force (Maximum)

|

62

Axiom Pro Drum Pads

Velocity Curve: Fixed 64

90

80

70

60

50

40

30

20

130

120

110

100

10

0

(Minimum) Strike Force (Maximum)

Axiom Pro Drum Pads

Velocity Curve: Fixed 127

90

80

70

60

50

40

30

20

130

120

110

100

10

0

(Minimum) Strike Force (Maximum)

Axiom Pro Benutzerhandbuch

Anhang D: MIDI-Implementationstabelle

Function

Basic

Channel

Mode

Note

Number

Velocity

After

Touch

Pitch Bend

Control

Change

Program

Change

Default

Changed

Default

Messages

Altered

True Voice

Note ON

Note OFF

Key’s

Channel

0-119

120-127

True #

System Exclusive

System

Common

System

Real Time

Aux

Messages

Notes

Song Position Pointer

Song Sel

Tune Request

Clock

Commands

All Sounds Off

Reset All Controllers

Local ON/OFF

All Notes OFF

Active Sensing

System Reset

0*

X

X

0

0

0

0

X

X

X

X

X

Transmitted

1-16

1-16

Mode 3

0

*****

0-127

*****

0

X

X

0

0

0

0

0-127

*****

Modus 1: OMNI ON, POLY

Modus 3: OMNI OFF, POLY

Modus 2: OMNI ON, MONO 0: Ja

Modus 4: OMNI OFF, MONO X: Nein

0*

X

X

X

X

X

X

X

X

X

X

X

X

X

X

Recognized

X

X

X

X

X

X

X

X

X

Remarks

*GM, GM2, MMC,

M-Audio:

Dev ID Req

Mem Dump

|

63

Axiom Pro Benutzerhandbuch

Piano

0 Flügel

1 Konzertflügel

2 E-Piano

3 Bar-Piano

4 E-Piano 1

5 E-Piano 2

6 Cembalo

7 Clavichord

Chromatic Percussion

8 Celesta

9 Glockenspiel

10 Spieldose

11 Vibraphon

12 Marimba

13 Xylophon

14 Röhrenglocken

15 Hackbrett

Orgel

16 Hammond

17 Schlagorgel

18 Rockorgel

19 Kirchenorgel

20 Harmonium

21 Akkordeon

22 Mundharmonika

23 Tango-Akkordeon

Gitarre

24 Konzertgitarre

25 Western-Gitarre

26 Elektrische Gitarre (Jazz)

27 Elektrische Gitarre

28 Elektrische Gitarre (gedämpft)

29 Gitarre (Overdrive)

30 Gitarre (verzerrt)

31 Akkord-Gitarre

Anhang E: Nützliche MIDI-Tabellen

E1 - General MIDI-Instrumente – Programm-Nummern

14

Bass

32 Kontrabass

33 Elektrischer Bass (Fingered)

34 Elektrischer Bass (Schlag)

35 Bass (Bottleneck)

36 Schlagbass 1

37 Schlagbass 2

38 Synth Bass 1

39 Synth Bass 2

Streicher/ Orchester

40 Geige

41 Bratsche

42 Cello

43 Kontrabass

44 Streicher (tremolo)

45 Streicher (pizzicato)

46 Harfe

47 Pauke

Ensemble

48 Streichorchester 1

49 Streichorchester 2

50 Synth Streicher 1

51 Synth Streicher 2

52 Chorgesang

53 Vox humana

54 Synth Chor

55 Orchester-Sforzato

Blechinstrumente

56 Trompete

57 Posaune

58 Tuba

59 Trompete (gedämpft)

60 Waldhorn

61 Blechbläser

61 Synth-Blechinstrumente 1

62 Synth-Blechinstrumente 2

Holzblasinstrumente

64 Sopran-Saxophon

65 Alt-Saxophon

66 Tenor-Saxophon

67 Bariton-Saxophon

68 Oboe

69 Englischhorn

70 Fagott

71 Klarinette

Pfeifen und Flöten

72 Pikkolo-Flöte

73 Flöte

74 Blockflöte

75 Pan-Flöte

76 Flaschenhals

77 Shakuhachi

Synth-Effekte

96 SFX Regen

97 SFX Soundtrack

98 SFX Kristall

99 SFX Atmosphäre

100 SFX Helligkeit

101 SFX Kobolde

102 SFX Echos

103 SFX Sci-Fi

Ethno-Instrumente

104 Sitar

105 Banjo

106 Shamisen

107 Koto

108 Kalimba

109 Dudelsack

78 Pfeife

79 Ocarina

Synth Lead

80 Synth Rechteck-Modulation

81 Synth Sägezahn-Modulation

82 Synth Calliope

83 Synth Chiff

84 Synth Charang

110 Fiedel

111 Shanai

Schlaginstrumente

112 Glöckchen

113 Agogo

114 Steel Drums

115 Holzblock

116 Taiko-Trommel

85 Synth Stimme

86 Synth Sägezahn-Modulation

117 Tamtam

118 Drum Pad

87 Synth Brass & Lead 119 Reverse Cymbal

Synth-Klangmischungen (Synth Pad) Soundeffekte

88 New Age

89 Klangmischung (warm)

90 Klangmischung (polysynth)

91 Klangmischung Chor

120 Gitarrenbund

121 Atemgeräusch

122 Meeresküste

123 Vogelmist

92 Klangmischung Streicher

93 Klangmischung (metallic)

94 Klangmischung (halo)

95 Klangmischung Tusch

124 Klingelzeichen

125 Hubschrauber

126 Applaus

127 Gewehrschuss

|

64

14

Manche MIDI-Geräte nummerieren ihre Preset-Sounds von 1 - 128 (und nicht von 0 - 127) durch. Es kann es also vorkommen, dass die Nummer des vom Keyboard angeforderten Soundpatches nicht dem tatsächlich aufgerufenen Sound-

Preset im Soundmodul entspricht.

Axiom Pro Benutzerhandbuch

E2 – General MIDI-Notennummern

5

6

7

8

2

3

4

0

1

-2

-1

Oktave

C

84

96

108

120

48

60

72

0

12

24

36

Noten-Nummern

49

61

73

85

97

109

121

C#

1

13

25

37

86

98

110

122

50

62

74

D

2

14

26

38

87

99

111

123

51

63

75

D#

3

15

27

39

88

100

112

124

52

64

76

E

4

16

28

40

90

102

114

126

54

66

78

F#

6

18

30

42

53

65

77

89

101

113

125

F

5

17

29

41

91

103

115

127

55

67

79

G

7

19

31

43

56

68

80

92

104

116

G#

8

20

32

44

58

70

82

94

106

118

A#

10

22

34

46

57

69

81

93

105

117

A

9

21

33

45

59

71

83

95

107

119

B

11

23

35

47

E3 - NRPN-Befehle für Roland GS und Yamaha XG

NRPN

MSB

CC99

01

01

01

01

01

01

01

01

14

15

15

15

16

15

17

15

18

15

19 15

1A

1C

1D

1E

%1F

NRPN

LSB

CC98

08 00-7F

09 00-7F

0A 00-7F

20 00-7F

21 00-7F

63 00-7F

64 00-7F

66 00-7F

00-7F 00-7F n/a

00-7F 00-7F n/a

00-7F 00-7F n/a

00-7F 00-7F n/a

00-7F 00-7F n/a

00-7F 00-7F n/a

00-7F 00-7F n/a

00-7F 00-7F n/a n/a n/a n/a n/a

Data

MSB

CC06

n/a n/a n/a n/a

00-7F 00-7F n/a

00-7F 00-7F n/a

00-7F 00-7F n/a

Data

LSB

CC38

(-64 - 0 - +63) Vibrato Rate (relative change)

(-64 - 0 - +63) Vibrato Depth (relative change)

(-64 - 0 - +63) Vibrato Delay (relative change)

(-64 - 0 - +63) Filter Cutoff Freq. (relative change)

(-64 - 0 - +63) Filter Resonance (relative change)

(-64 - 0 - +63) EG (TVF&TVA) Attack Time (relative change)

(-64 - 0 - +63) EG (TVF&TVA) Decay Time (relative change)

(-64 - 0 - +63) EG (TVF&TVA) Release Time (relative change)

(-64 - 0 - +63) Drum Filter Cutoff Freq. (relative change)

(-64 - 0 - +63) Drum Filter Resonance (relative change)

(-64 - 0 - +63) Drum EG Attack Rate (relative change)

(-64 - 0 - +63) Drum EG Decay Rate (relative change)

(-64 - 0 - +63) Drum Instrument Pitch Coarse (relative change)

(-64 - 0 - +63) Drum Instrument Pitch Fine (relative change)

(0 to Max) Drum Instrument Level (absolute change)

(Random, L>C>R) Drum Instrument Panpot (absolute change)

(0 to Max) Drum Instrument Reverb Send Level (absolute change)

(0 to Max) Drum Instrument Chorus Send Level (absolute change)

(0 to Max) Drum Instrument Variation Send Level (absolute change)

|

65

15

Von Yamaha XG hinzugefügt; % Von Yamaha XG von Delay auf Variation geändert

Axiom Pro Benutzerhandbuch

E4 - GM2 Reverb-Typen

0: Small Room

1: Medium Room

2: Large Room

3: Medium Hall

4: Large Hall

5: Plate

E5 - GM2 Chorus-Typen

0: Chorus 1

1: Chorus 2

2: Chorus 3

3: Chorus 4

4: FB Chorus

5: Flanger

E6 – Notenzuweisung für General-MIDI-Drums

46

47

48

49

42

43

44

45

50

51

38

39

40

41

MIDI Note

35

36

37

Drum Sound MIDI Note Drum Sound

Acoustic Bass Drum 52 Chinese Cymbal

MIDI Note

69

Bass Drum 1 53

Side Stick 54

Ride Bell

Tambourine

70

71

Acoustic Snare 55

Hand Clap 56

Electric Snare

Low Floor Tom

57

58

Splash Cymbal

Cowbell

Crash Cymbal 2

Vibraslap

72

73

74

75

Closed Hi-Hat

High Floor Tom

Pedal Hi-Hat

Low Tom

Open Hi-Hat

Low-Mid Tom

59

60

61

62

63

64

Hi-Mid Tom 65

Crash Cymbal 1 66

High Tom 67

Ride Cymbal 1 68

Ride Cymbal 2

Hi Bongo

Low Bongo

Mute Hi Conga

Open Hi Conga

Low Conga

High Timbale

Low Timbale

High Agogo

Low Agogo

76

77

78

79

80

81

Drum Sound

Cabasa

Maracas

Short Whistle

Long Whistle

Short Guiro

Long Guiro

Claves

Hi Wood Block

Low Wood Block

Mute Cuica

Open Cuica

Mute Triangle

Open Triangle

|

66

Axiom Pro Benutzerhandbuch

|

67

Anhang F: General-MIDI-Continuos Controllernummern (MIDI-CCs)

41

42

43

44

37

38

39

40

45

46

47

48

33

34

35

36

29

30

31

32

25

26

27

28

18

19

20

21

14

15

16

17

10

11

12

13

00

01

02

03

Bank Select

Modulation

Breath Control

Controller 3

04

05

06

07

Foot Control

Porta Time

Data Entry

Channel Volume

08 Balance

09 Controller 9

Pan

Expression

Effects Controller 1

Effects Controller 2

Controller 14

Controller 15

Gen Purpose 1

Gen Purpose 2

Gen Purpose 3

Gen Purpose 4

Controller 20

Controller 21

Controller 25

Controller 26

Controller 27

Controller 28

Controller 29

Controller 30

Controller 31

Bank Select LSB

Modulation LSB

Breath Control LSB

Controller 35

Foot Control LSB

Porta Time LSB

Data Entry LSB

Channel Volume LSB

Balance LSB

Controller 41

Pan LSB

Expression LSB

Controller 44

Controller 45

Controller 46

Controller 47

Gen Purpose 1 LSB

Soft Pedal

Legato Pedal

Hold 2

Sound Variation

Cut-off Frequency

Controller 75

Controller 76

Controller 77

Controller 78

Controller 79

Gen Purpose 5

Gen Purpose 6

Gen Purpose 7

Gen Purpose 8

Portamento Control

Controller 85

Gen Purpose 2 LSB

Gen Purpose 3 LSB

Gen Purpose 4 LSB

Controller 52

Controller 53

Controller 54

Controller 55

Controller 56

Controller 57

Controller 58

Controller 59

Controller 60

Controller 61

Controller 62

Controller 63

Sustain Pedal

Portamento

Sostenuto

Controller 86

Controller 87

Controller 88

Controller 89

Controller 90

Reverb Depth

Tremelo Depth

Chorus Depth

Celeste (De-tune)

Phaser Depth

Data Increment

Data Decrement

82

83

84

85

78

79

80

81

74

75

76

77

67

68

69

70

63

64

65

66

59

60

61

62

53

54

55

56

57

58

49

50

51

52

90

91

92

93

86

87

88

89

94

95

96

97

112

113

114

115

108

109

110

111

102

103

104

105

106

107

98

99

100

101

Non-Reg Param LSB

Non-Reg Param MSB

Reg Param LSB

Reg Param MSB

Controller 102

Controller 103

Controller 104

Controller 105

Controller 106

Controller 107

Controller 108

Controller 109

Controller 110

Controller 111

Controller 112

Controller 113

Controller 114

Controller 115

123

124

125

126

127

116

117

118

119

Controller 116

Controller 117

Controller 118

Controller 119

Channel Mode Messages

120 All Sound Off

121

122

Reset all Controllers

Local Control

All Notes Off

Omni Off

Omni On

Mono On (Poly Off)

Poly On (Mono Off)

Axiom Pro Benutzerhandbuch

Anhang G: Hexadezimalumrechnung

28

29

30

31

24

25

26

27

20

21

22

23

16

17

18

19

12

13

14

15

8

9

10

11

3

4

1

2

5

6

7

36

37

38

39

32

33

34

35

40

41

42

Hexadezimalwert Dezimalwert Hexadezimalwert Dezimalwert

0 0 2B 43

1C

1D

1E

1F

18

19

1A

1B

14

15

16

17

10

11

12

13

0C

0D

0E

0F

8

9

0A

0B

3

4

1

2

5

6

7

24

25

26

27

20

21

22

23

28

29

2A

47

48

49

4A

43

44

45

46

3F

40

41

42

3B

3C

3D

3E

37

38

39

3A

33

34

35

36

2C

2D

2E

2F

30

31

32

4F

50

51

52

4B

4C

4D

4E

53

54

55

71

72

73

74

67

68

69

70

63

64

65

66

59

60

61

62

55

56

57

58

51

52

53

54

44

45

46

47

48

49

50

79

80

81

82

75

76

77

78

83

84

85

Hexadezimalwert Dezimalwert

56 86

72

73

74

75

6E

6F

70

71

6A

6B

6C

6D

66

67

68

69

7A

7B

7C

7D

76

77

78

79

7E

7F

62

63

64

65

5E

5F

60

61

57

58

59

5A

5B

5C

5D

114

115

116

117

110

111

112

113

106

107

108

109

102

103

104

105

122

123

124

125

118

119

120

121

126

127

98

99

100

101

94

95

96

97

87

88

89

90

91

92

93

|

68

Axiom Pro Benutzerhandbuch

|

69

11

Produktgarantie

Garantiebedingungen

Bei sachgemäßer Nutzung gewährt M-Audio Garantie auf Material- und Herstellungsmängel, sofern sich das Produkt im Besitz des ursprünglichen Käufers befindet und bei M-Audio registriert ist Weitere Informationen zu Garantie und

Gewährleistungsbeschränkungen für Ihr Produkt finden Sie online unter www m-audio com/warranty

Registrierkarte

Bitte registrieren Sie Ihr neues M-Audio-Produkt! Mit der Registrierung sind Sie zur vollumfänglichen Inanspruchnahme der

Produktgarantie berechtigt Außerdem tragen Sie dazu bei, dass M-Audio auch weiterhin Produkte entwickeln kann, die höchsten

Qualitätsansprüchen gerecht werden. Registrieren Sie Ihr Produkt online unter www.m-audio.com/register, um kostenlose

Produkt-Updates zu erhalten und mit ein bisschen Glück einen Preis zu gewinnen

Axiom Pro

Tested to comply with

FCC standards

FOR HOME OR STUDIO USE

Elektrostatische Entladungen und Spannungsspitzen können das Gerät kurzzeitig ausfallen lassen Schalten Sie das Gerät aus und wieder ein, um wieder zu reaktivieren

© 2009 Avid Technology, Inc. Alle Rechte vorbehalten. Produkteigenschaften, technische Daten, Systemanforderungen und

Verfügbarkeit können jederzeit ohne Vorankündigung geändert werden. Avid, M-Audio, HyperControl und Axiom Pro sind

Warenzeichen und/oder eingetragene Warenzeichen von Avid Technology, Inc. Alle anderen in diesem Handbuch erwähnten

Warenzeichen sind Eigentum ihrer jeweiligen Inhaber.

M-Audio USA

|

Avid Technology • M-Audio

| www.m-audio.com

5795 Martin Rd., Irwindale, CA 91706

Technical

Support

web www.m-audio.com/tech tel (pro products) (626) 633-9055 fax (shipping) (626) 633-9032 tel (consumer products) (626) 633-9066

Sales

e-mail [email protected]

tel (866) 657-6434 fax (626) 633-9070

M-Audio UK |

Avid Technology • M-Audio

| www.maudio.co.uk

Pinewood Studios, Pinewood Road, Iver Heath, Bucks, SL0 0NH, United Kingdom

Technical

Support

e-mail [email protected] tel (Mac/PC support) +44 (0)1753 658630

Sales

tel +44 (0) 1753 659590

M-Audio Benelux

|

Avid Technology • M-Audio

| www.m-audio.com

Vreelandseweg 42 A, 1216 CH Hilversum, The Netherlands

Technical

Support

Belgium / Luxemburg tel +32 22 54 88 93 Netherlands tel +31 35 625 0097

Sales

e-mail [email protected]

tel +31 (0)35 625 0093 fax +31 (0)35 625 0090

M-Audio France |

Avid Technology • M-Audio

| www.m-audio.fr

44 Avenue Georges Pompidou, 92300 Levallois-Perret, France

Renseignements

Commerciaux

email [email protected] tel 0 810 001 105

Assistance

Technique

e-mail (PC) [email protected]

email (Mac) [email protected]

PC 0 820 000 731

Mac 0 820 391 191 fax +33 (0)1 72 72 90 52

M-Audio Germany |

Avid Technology • M-Audio

| www.m-audio.de

Zeppelinstr. 1, D-85399 Hallbergmoos, Germany

Technical

Support

email [email protected] tel +49 (0)7941 - 9870030

Sales

e-mail [email protected]

tel +49 (0)811 5520 555 fax +49 (0)811 5520 599

M-Audio Canada |

Avid Technology • M-Audio

| www.m-audio.ca

1400 St-Jean Baptiste Ave. #150, Quebec City, Quebec G2E 5B7, Canada

Technical

Support

e-mail [email protected]

tel (418) 872-0444 fax (418) 872-0034

Sales

e-mail [email protected]

tel (866) 872-0444 fax (418) 872-0034

M-Audio Japan

|

エムオーディオ /アビッドテクノロジー株式会社

| www m-audio jp

107-0052

東京都港区赤坂

2-11-7 ATT

新館ビル

4F 4F ATT Bldg 2-11-7 Akasaka, Minato-ku Tokyo 107-0052

Japan )

テクニカル

( Technical Support )

Sales

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
